Makita 2" Brad Nailer, 18 Ga. Replacement Parts For Model AF505N

Makita Parts We Sell Only Genuine Makita Parts

Search Within Model

Questions & Answers for Makita AF505N
Browse all Parts Search by Area

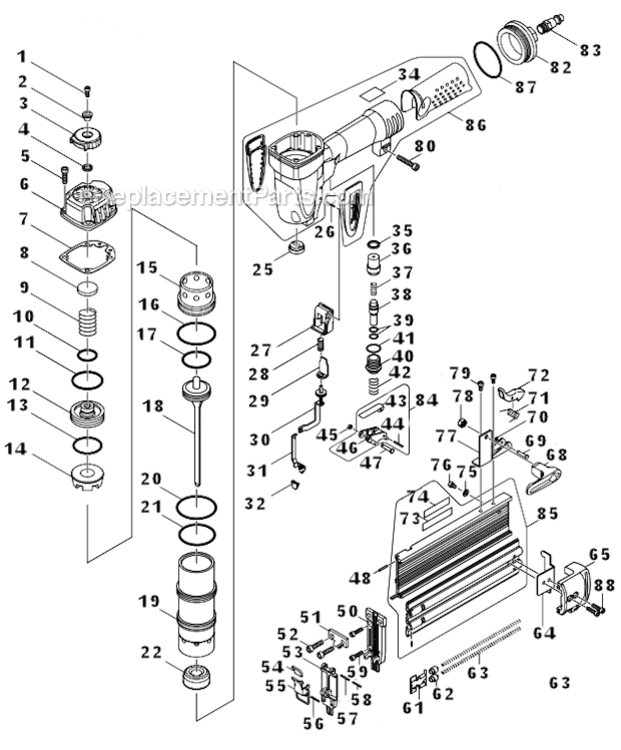

Page A Diagram and Parts List for  Makita Nailer
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for  Makita Nailer
  • 001
    H.S.H.Bolt M4X10 – Part Number: HY00000001
    H.S.H.Bolt M4X10
    Part Number: HY00000001
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 002
    Sleeve 4 – Part Number: HY00000002
    Sleeve 4
    Part Number: HY00000002
      Special Order
    $5.95
  • 003
    Exhaust Cover – Part Number: HY00000003
    Exhaust Cover
    Part Number: HY00000003
      In Stock
    $5.95
  • 004
    Rubber Washer 7 – Part Number: HY00000004
    Rubber Washer 7
    Part Number: HY00000004
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 005
    H.S.H.Bolt M5X20 – Part Number: HY00000005
    H.S.H.Bolt M5X20
    Part Number: HY00000005
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 006
    Top Cap – Part Number: HY00000006
    Top Cap
    Part Number: HY00000006
      Special Order
    $17.08
  • 007
    Top Cap Gasket – Part Number: HY00000007
    Top Cap Gasket
    Part Number: HY00000007
      In Stock
    $11.45
  • 008
    Cushion V – Part Number: HY00000008
    Cushion V
    Part Number: HY00000008
      In Stock
    $5.95
  • 009
    Comp. Spring 7 – Part Number: HY00000009
    Comp. Spring 7
    Part Number: HY00000009
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 010
    O-Ring 12 – Part Number: HY00000010
    O-Ring 12
    Part Number: HY00000010
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 011
    O-Ring 33 – Part Number: HY00000011
    O-Ring 33
    Part Number: HY00000011
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 012
    Head Valve – Part Number: HY00000012
    Head Valve
    Part Number: HY00000012
      Special Order
    $7.78
  • 013
    O-Ring 29 – Part Number: HY00000013
    O-Ring 29
    Part Number: HY00000013
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 014
    Cushion P – Part Number: HY00000014
    Cushion P
    Part Number: HY00000014
      Special Order
    $5.95
  • 015
    Cylinder Separator – Part Number: HY00000015
    Cylinder Separator
    Part Number: HY00000015
      Special Order
    $7.16
  • 016
    O-Ring 46 – Part Number: HY00000016
    O-Ring 46
    Part Number: HY00000016
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 017
    O-ring 24 – Part Number: HY00000017
    O-ring 24
    Part Number: HY00000017
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 018
    Driver Cpl. – Part Number: HY00000018
    Driver Cpl.
    Part Number: HY00000018
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $26.35
  • 019
    Cylinder – Part Number: HY00000019
    Cylinder
    Part Number: HY00000019
      Special Order
    $17.48
  • 020
    O-Ring 36 – Part Number: HY00000020
    O-Ring 36
    Part Number: HY00000020
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 021
    O-Ring – Part Number: HY00000021
    O-Ring
    Part Number: HY00000021
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 022
    Cushion F – Part Number: HY00000022
    Cushion F
    Part Number: HY00000022
      In Stock
    $7.72
  • 025
    Front Seal – Part Number: HY00000023
    Front Seal
    Part Number: HY00000023
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 026
    Spring Pin 3-26 – Part Number: HY00000024
    Spring Pin 3-26
    Part Number: HY00000024
      Special Order
    $5.95
  • 027
    Holder – Part Number: HY00000025
    Holder
    Part Number: HY00000025
      Special Order
    $5.95
  • 028
    Comp. Spring 5 – Part Number: HY00000026
    Comp. Spring 5
    Part Number: HY00000026
      Special Order
    $5.95
  • 029
    Stopper – Part Number: HY00000027
    Stopper
    Part Number: HY00000027
      Special Order
    $5.95
  • 030
    Contact Arm – Part Number: HY00000028
    Contact Arm
    Part Number: HY00000028
      Special Order
    $7.72
  • 031
    Contact Top, Af505n – Part Number: HY00000377
    Contact Top, Af505n
    Part Number: HY00000377
      In Stock
    $5.95
  • 032
    Nose Adapter, Af505n – Part Number: HY00000378
    Nose Adapter, Af505n
    Part Number: HY00000378
      Special Order
    $5.95
  • 034
    Caution Label – Part Number: HY00000093
    Caution Label
    Part Number: HY00000093
      Special Order
    $5.95
  • 035
    Rubber Ring 8 – Part Number: HY00000033
    Rubber Ring 8
    Part Number: HY00000033
      In Stock
    $5.95
  • 036
    Trigger Valve Guide – Part Number: HY00000034
    Trigger Valve Guide
    Part Number: HY00000034
      Special Order
    $5.95
  • 037
    Comp. Spring 4 – Part Number: HY00000035
    Comp. Spring 4
    Part Number: HY00000035
      Special Order
    $5.95
  • 038
    Trigger Valve Stem – Part Number: HY00000036
    Trigger Valve Stem
    Part Number: HY00000036
      Special Order
    $5.95
  • 039
    O-Ring 3 – Part Number: HY00000037
    O-Ring 3
    Part Number: HY00000037
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 040
    Trigger Valve Case – Part Number: HY00000038
    Trigger Valve Case
    Part Number: HY00000038
      Special Order
    $5.95
  • 041
    O-Ring 11 – Part Number: HY00000039
    O-Ring 11
    Part Number: HY00000039
      Special Order
    $5.95
  • 042
    Comp. Spring 10 – Part Number: HY00000040
    Comp. Spring 10
    Part Number: HY00000040
      Special Order
    $5.95
  • 043
    Idler – Part Number: HY00000041
    Idler
    Part Number: HY00000041
      Special Order
    $5.95
  • 044
    Spring Pin 2.5-17 – Part Number: HY00000042
    Spring Pin 2.5-17
    Part Number: HY00000042
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 045
    Rubber Ring 2 – Part Number: HY00000043
    Rubber Ring 2
    Part Number: HY00000043
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 046
    Trigger – Part Number: HY00000044
    Trigger
    Part Number: HY00000044
      In Stock
    $5.95
  • 047
    Pin 3 – Part Number: HY00000045
    Pin 3
    Part Number: HY00000045
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 048
    Pin 2 – Part Number: HY00000046
    Pin 2
    Part Number: HY00000046
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 050
    Driver Guide – Part Number: HY00000047
    Driver Guide
    Part Number: HY00000047
      In Stock
    $21.92
  • 051
    Plate – Part Number: HY00000048
    Plate
    Part Number: HY00000048
      Special Order
    $7.36
  • 052
    H.S.H.Bolt M5X22 – Part Number: HY00000049
    H.S.H.Bolt M5X22
    Part Number: HY00000049
      Special Order
    $5.95
  • 053
    Door – Part Number: HY00000050
    Door
    Part Number: HY00000050
      In Stock
    $12.76
  • 054
    Cap – Part Number: HY00000051
    Cap
    Part Number: HY00000051
      In Stock
    $5.95
  • 055
    Lever Cpl. – Part Number: HY00000052
    Lever Cpl.
    Part Number: HY00000052
      In Stock
    $5.95
  • 056
    Spring Pin 2.5-16 – Part Number: HY00000053
    Spring Pin 2.5-16
    Part Number: HY00000053
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 057
    Spring Pin 2.5-18 – Part Number: HY00000054
    Spring Pin 2.5-18
    Part Number: HY00000054
      Special Order
    $5.95
  • 058
    Spring Pin 1.5-18 – Part Number: HY00000055
    Spring Pin 1.5-18
    Part Number: HY00000055
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 059
    H.S.H.Bolt M4X16 – Part Number: HY00000056
    H.S.H.Bolt M4X16
    Part Number: HY00000056
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 061
    Pusher – Part Number: HY00000057
    Pusher
    Part Number: HY00000057
      Special Order
    $5.95
  • 062
    Pin 7 – Part Number: HY00000058
    Pin 7
    Part Number: HY00000058
      Special Order
    $5.95
  • 063
    Comp. Spring 6 – Part Number: HY00000059
    Comp. Spring 6
    Part Number: HY00000059
    ★★★★★
    ★★★★★
    (1)
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 064
    Magazine Plate – Part Number: HY00000060
    Magazine Plate
    Part Number: HY00000060
      Special Order
    $5.95
  • 065
    Slide Door Cover – Part Number: HY00000061
    Slide Door Cover
    Part Number: HY00000061
      Special Order
    $7.16
  • 068
    Hook – Part Number: HY00000062
    Hook
    Part Number: HY00000062
      In Stock
    $5.95
  • 069
    Pin 3 – Part Number: HY00000063
    Pin 3
    Part Number: HY00000063
      Special Order
    $5.95
  • 070
    Stop Ring E-2.5 – Part Number: HY00000064
    Stop Ring E-2.5
    Part Number: HY00000064
      Special Order
    $5.95
  • 071
    Torsion Spring – Part Number: HY00000065
    Torsion Spring
    Part Number: HY00000065
      Special Order
    $5.95
  • 072
    Lock Lever – Part Number: HY00000066
    Lock Lever
    Part Number: HY00000066
      Special Order
    $5.95
  • 073
    Caution Label – Part Number: HY00000067
    Caution Label
    Part Number: HY00000067
      Special Order
    $5.95
  • 074
    Caution Label – Part Number: HY00000069
    Caution Label
    Part Number: HY00000069
      Special Order
    $5.95
  • 075
    Washer – Part Number: HY00000070
    Washer
    Part Number: HY00000070
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 076
    H.S.H.Bolt M4X6 – Part Number: HY00000071
    H.S.H.Bolt M4X6
    Part Number: HY00000071
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 077
    Joint – Part Number: HY00000072
    Joint
    Part Number: HY00000072
      Special Order
    $7.08
  • 078
    H.Lock Nut M5 – Part Number: HY00000073
    H.Lock Nut M5
    Part Number: HY00000073
      Special Order
    $5.95
  • 079
    H.S.H.Bolt M4X8 – Part Number: HY00000074
    H.S.H.Bolt M4X8
    Part Number: HY00000074
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 080
    H.S.H.Bolt M5X30 – Part Number: HY00000075
    H.S.H.Bolt M5X30
    Part Number: HY00000075
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 082
    Inlet Cap – Part Number: HY00000076
    Inlet Cap
    Part Number: HY00000076
      Special Order
    $7.72
  • 083
    One Touch Joint – Part Number: HY00000079
    One Touch Joint
    Part Number: HY00000079
      No Longer Available
  • 084
    Trigger CPL. – Part Number: HY00000083
    Trigger CPL.
    Part Number: HY00000083
      Special Order
    $5.95
  • 085
    Magazine Assembly – Part Number: HY00000084
    Magazine Assembly
    Part Number: HY00000084
      Special Order
    $45.82
  • 086
    Housing CPL. – Part Number: HY00000087
    Housing CPL.
    Part Number: HY00000087
      Special Order
    $53.35
  • 087
    O-Ring 36 – Part Number: HY00000020
    O-Ring 36
    Part Number: HY00000020
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 088
    H.S.H.Bolt M4X16 – Part Number: HY00000056
    H.S.H.Bolt M4X16
    Part Number: HY00000056
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • A01
    Plastic Case – Part Number: HY00000090
    Plastic Case
    Part Number: HY00000090
      No Longer Available
  • A02
    Safety Goggle – Part Number: 195246-2
    Safety Goggle
    Part Number: 195246-2
      No Longer Available
  • A03
    Oil Supply – Part Number: 181434-7
    Oil Supply
    Part Number: 181434-7
      Special Order
    $6.00
