Page A Diagram and Parts List for  Makita Nailer
Page A
Previous Showing All Parts Next
Page A

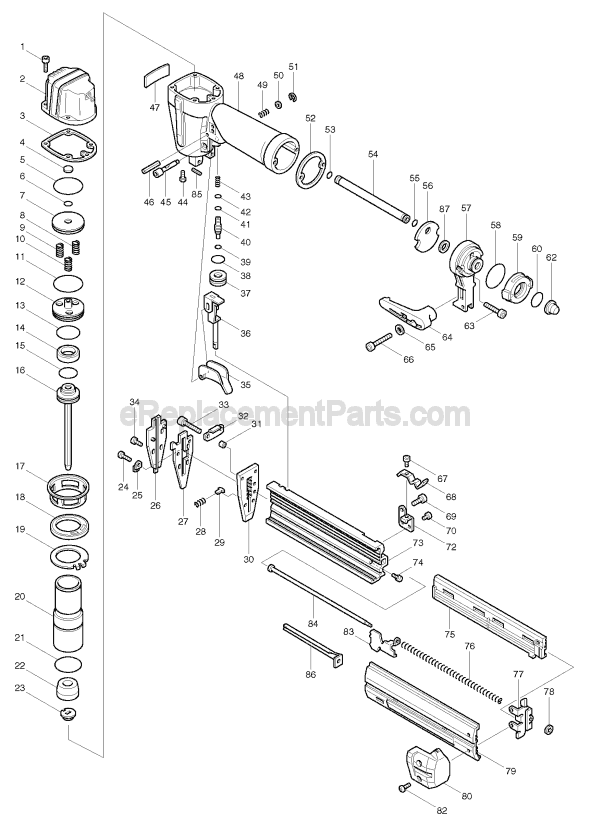

Page A Diagram and Parts List for  Makita Nailer
  • 1
    Hex. Socket Head Bolt M4x16 – Part Number: 922127-5
    Hex. Socket Head Bolt M4x16
    Part Number: 922127-5
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 2
    Top Cap – Part Number: 151418-9
    Top Cap
    Part Number: 151418-9
      No Longer Available
  • 3
    Top Cap Gasket – Part Number: 442113-5
    Top Cap Gasket
    Part Number: 442113-5
      No Longer Available
  • 4
    Cushion V – Part Number: 421429-1
    Cushion V
    Part Number: 421429-1
      No Longer Available
  • 5
    O Ring 35 – Part Number: 213466-7
    O Ring 35
    Part Number: 213466-7
      In Stock
    $8.22
  • 6
    O Ring 8 – Part Number: 213007-9
    O Ring 8
    Part Number: 213007-9
      In Stock
    $5.95
  • 7
    Separator – Part Number: 315448-6
    Separator
    Part Number: 315448-6
      No Longer Available
  • 8
    Compression Spring 6 – Part Number: 231326-1
    Compression Spring 6
    Part Number: 231326-1
      Special Order
    $5.95
  • 9
    Compression Spring 6 – Part Number: 231326-1
    Compression Spring 6
    Part Number: 231326-1
      Special Order
    $5.95
  • 10
    Compression Spring 6 – Part Number: 231326-1
    Compression Spring 6
    Part Number: 231326-1
      Special Order
    $5.95
  • 11
    O Ring 35 – Part Number: 213466-7
    O Ring 35
    Part Number: 213466-7
      In Stock
    $8.22
  • 12
    Head Valve – Part Number: 315447-8
    Head Valve
    Part Number: 315447-8
      No Longer Available
  • 13
    O Ring 28 – Part Number: 213413-8
    O Ring 28
    Part Number: 213413-8
      In Stock
    $5.16
  • 14
    Cushion -inchp-inch – Part Number: 421551-4
    Cushion -inchp-inch
    Part Number: 421551-4
      In Stock
    $16.00
  • 14
    Cushion -inchp-inch – Part Number: 421551-4
    Cushion -inchp-inch
    Part Number: 421551-4
      In Stock
    $16.00
  • 15
    O Ring 22 – Part Number: 213370-0
    O Ring 22
    Part Number: 213370-0
      In Stock
    $5.95
  • 16
    Driver – Part Number: 150370-8
    Driver
    Part Number: 150370-8
      No Longer Available
  • 16
    Driver – Part Number: 150615-4
    Driver
    Part Number: 150615-4
      No Longer Available
  • 17
    Collar – Part Number: 415870-8
    Collar
    Part Number: 415870-8
      No Longer Available
  • 18
    Cylinder Separator – Part Number: 421807-5
    Cylinder Separator
    Part Number: 421807-5
      No Longer Available
  • 19
    Backup Ring – Part Number: 343913-5
    Backup Ring
    Part Number: 343913-5
      No Longer Available
  • 20
    Cylinder – Part Number: 331411-1
    Cylinder
    Part Number: 331411-1
      No Longer Available
  • 21
    O Ring 32 – Part Number: 213461-7
    O Ring 32
    Part Number: 213461-7
      In Stock
    $4.13
  • 22
    Cushion F – Part Number: 421428-3
    Cushion F
    Part Number: 421428-3
      No Longer Available
  • 23
    Front Seal – Part Number: 343900-4
    Front Seal
    Part Number: 343900-4
      No Longer Available
  • 24
    Pan Head Screw M4X12 – Part Number: 265014-8
    Pan Head Screw M4X12
    Part Number: 265014-8
      No Longer Available
  • 25
    Holder – Part Number: 343961-4
    Holder
    Part Number: 343961-4
      No Longer Available
  • 26
    Driver Guide – Part Number: 154406-5
    Driver Guide
    Part Number: 154406-5
      No Longer Available
  • 27
    Center Plate – Part Number: 343917-7
    Center Plate
    Part Number: 343917-7
      No Longer Available
  • 28
    Compression Spring 2 – Part Number: 233047-1
    Compression Spring 2
    Part Number: 233047-1
      No Longer Available
  • 29
    Nail Stopper – Part Number: 331413-7
    Nail Stopper
    Part Number: 331413-7
      No Longer Available
  • 30
    Set Plate – Part Number: 311906-0
    Set Plate
    Part Number: 311906-0
      No Longer Available
  • 31
    Sleeve 5 – Part Number: 257651-2
    Sleeve 5
    Part Number: 257651-2
      No Longer Available
  • 32
    Supporter – Part Number: 343971-1
    Supporter
    Part Number: 343971-1
      No Longer Available
  • 33
    Hex. Socket Head Bolt M5X25 – Part Number: 922242-5
    Hex. Socket Head Bolt M5X25
    Part Number: 922242-5
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 34
    Hex. Socket Head Bolt M4x10 – Part Number: 922112-8
    Hex. Socket Head Bolt M4x10
    Part Number: 922112-8
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 35
    Trigger – Part Number: 343918-5
    Trigger
    Part Number: 343918-5
      No Longer Available
  • 36
    Link – Part Number: 165006-6
    Link
    Part Number: 165006-6
      No Longer Available
  • 37
    Trigger Valve Case – Part Number: 322546-9
    Trigger Valve Case
    Part Number: 322546-9
      No Longer Available
  • 38
    O Ring 16 – Part Number: 213218-6
    O Ring 16
    Part Number: 213218-6
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 39
    O Ring 4 – Part Number: 213009-5
    O Ring 4
    Part Number: 213009-5
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 40
    Trigger Valve Stem – Part Number: 322547-7
    Trigger Valve Stem
    Part Number: 322547-7
      No Longer Available
  • 41
    O Ring 4 – Part Number: 213009-5
    O Ring 4
    Part Number: 213009-5
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 42
    O Ring 4 – Part Number: 213023-1
    O Ring 4
    Part Number: 213023-1
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 43
    Compression Spring 4 – Part Number: 231398-6
    Compression Spring 4
    Part Number: 231398-6
      No Longer Available
  • 44
    Adjust Bolt M4X10 – Part Number: 265978-6
    Adjust Bolt M4X10
    Part Number: 265978-6
      No Longer Available
  • 45
    Lock Pin 3 – Part Number: 162161-5
    Lock Pin 3
    Part Number: 162161-5
      No Longer Available
  • 46
    Spring Pin 2.5-22 – Part Number: 258020-0
    Spring Pin 2.5-22
    Part Number: 258020-0
      No Longer Available
  • 47
    Name Plate AF501 – Part Number: 857441-9
    Name Plate AF501
    Part Number: 857441-9
      Special Order
    $5.95
  • 48
    Housing – Part Number: 151417-1
    Housing
    Part Number: 151417-1
      No Longer Available
  • 49
    Compression Spring 5 – Part Number: 231309-1
    Compression Spring 5
    Part Number: 231309-1
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 50
    Flat Washer 3 – Part Number: 941001-8
    Flat Washer 3
    Part Number: 941001-8
      Special Order
    $5.95
  • 51
    Stop Ring E-2.3 – Part Number: 257903-1
    Stop Ring E-2.3
    Part Number: 257903-1
      Special Order
    $6.15
  • 52
    Inlet Cap Gasket – Part Number: 442111-9
    Inlet Cap Gasket
    Part Number: 442111-9
      In Stock
    $8.89
  • 53
    O Ring 7 – Part Number: 213026-5
    O Ring 7
    Part Number: 213026-5
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 54
    Joint Pipe – Part Number: 331412-9
    Joint Pipe
    Part Number: 331412-9
      No Longer Available
  • 55
    O Ring 7 – Part Number: 213026-5
    O Ring 7
    Part Number: 213026-5
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 56
    Inlet Filter – Part Number: 413057-6
    Inlet Filter
    Part Number: 413057-6
      No Longer Available
  • 57
    Inlet Cap – Part Number: 316572-8
    Inlet Cap
    Part Number: 316572-8
      No Longer Available
  • 58
    O Ring 32 – Part Number: 213488-7
    O Ring 32
    Part Number: 213488-7
      No Longer Available
  • 58
    O Ring 32 – Part Number: 213459-4
    O Ring 32
    Part Number: 213459-4
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 59
    Exhaust Cover – Part Number: 414999-7
    Exhaust Cover
    Part Number: 414999-7
      Special Order
    $7.90
  • 60
    O Ring 16 – Part Number: 213223-3
    O Ring 16
    Part Number: 213223-3
      Special Order
    $5.95
  • 62
    Cap 12 – Part Number: 286219-7
    Cap 12
    Part Number: 286219-7
      In Stock
    $4.13
  • 63
    Hex. Socket Head Bolt M5X25 – Part Number: 922242-5
    Hex. Socket Head Bolt M5X25
    Part Number: 922242-5
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 64
    Hook – Part Number: 415000-1
    Hook
    Part Number: 415000-1
      No Longer Available
  • 65
    Flat Washer 5 – Part Number: 941102-2
    Flat Washer 5
    Part Number: 941102-2
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 66
    Hex. Socket Head Bolt M5X30 – Part Number: 922252-2
    Hex. Socket Head Bolt M5X30
    Part Number: 922252-2
      No Longer Available
  • 67
    Hex. Socket Head Bolt M4X6 – Part Number: 922102-1
    Hex. Socket Head Bolt M4X6
    Part Number: 922102-1
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 68
    Leaf Spring – Part Number: 232120-4
    Leaf Spring
    Part Number: 232120-4
      No Longer Available
  • 69
    Hex. Socket Head Bolt M5x12 – Part Number: 922212-4
    Hex. Socket Head Bolt M5x12
    Part Number: 922212-4
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 70
    Hex. Socket Head Bolt M4X6 – Part Number: 922102-1
    Hex. Socket Head Bolt M4X6
    Part Number: 922102-1
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 72
    Joint – Part Number: 343903-8
    Joint
    Part Number: 343903-8
      No Longer Available
  • 73
    Magazine – Part Number: 154407-3
    Magazine
    Part Number: 154407-3
      No Longer Available
  • 74
    Hex. Socket Head Bolt M4X8 – Part Number: 265401-1
    Hex. Socket Head Bolt M4X8
    Part Number: 265401-1
      No Longer Available
  • 75
    Nail Guide – Part Number: 415010-8
    Nail Guide
    Part Number: 415010-8
      No Longer Available
  • 76
    Compression Spring 6 – Part Number: 233062-5
    Compression Spring 6
    Part Number: 233062-5
      No Longer Available
  • 77
    Receiver – Part Number: 343901-2
    Receiver
    Part Number: 343901-2
      No Longer Available
  • 78
    Push Nut 2.6 – Part Number: 259026-1
    Push Nut 2.6
    Part Number: 259026-1
      No Longer Available
  • 79
    Slide Door – Part Number: 151416-3
    Slide Door
    Part Number: 151416-3
      No Longer Available
  • 80
    Door Knob – Part Number: 415001-9
    Door Knob
    Part Number: 415001-9
      No Longer Available
  • 82
    Pan Head Screw – Part Number: 911113-1
    Pan Head Screw
    Part Number: 911113-1
    ★★★★★
    ★★★★★
    (5)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 83
    Pusher – Part Number: 343905-4
    Pusher
    Part Number: 343905-4
      No Longer Available
  • 84
    Pusher Guide – Part Number: 322656-2
    Pusher Guide
    Part Number: 322656-2
      No Longer Available
  • 85
    Spring Pin 2.5-9 – Part Number: 258018-7
    Spring Pin 2.5-9
    Part Number: 258018-7
      Special Order
    $5.95
  • 86
    Spring Cover – Part Number: 344092-2
    Spring Cover
    Part Number: 344092-2
      No Longer Available
  • 87
    Rubber Washer 8 – Part Number: 261094-2
    Rubber Washer 8
    Part Number: 261094-2
      No Longer Available
  • 404
    Nose Adapter – Part Number: 421444-5
    Nose Adapter
    Part Number: 421444-5
      Special Order
    $6.00
  • 5002
    Safety Goggle – Part Number: 192517-8
    Safety Goggle
    Part Number: 192517-8
      Special Order
    $6.46
