DeWALT Cordless 18V Finishing Nailer Replacement Parts For Model DC628KA (Type 1)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for DC628KA

Search Within Model

Browse all Parts Search by Area

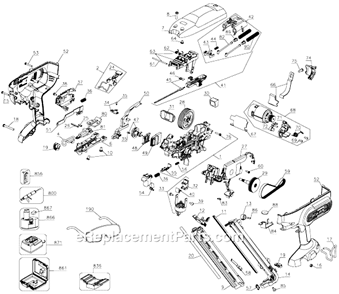

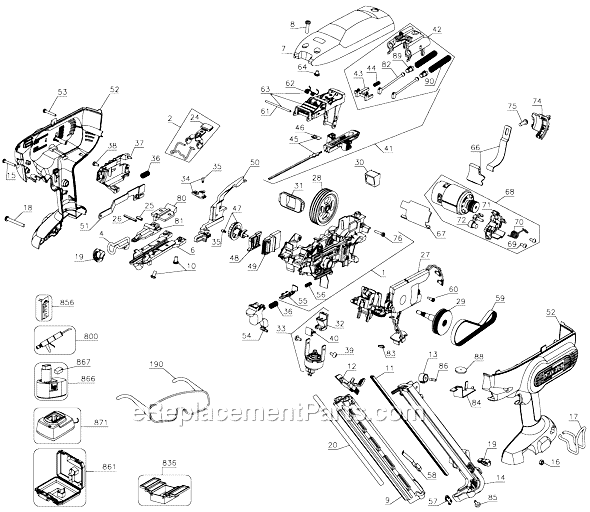

Page A Diagram and Parts List for Type 1 DeWALT Nailer
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 1 DeWALT Nailer
  • 1
    Backbone Assembly – Part Number: 613852-00
    Backbone Assembly
    Part Number: 613852-00
      No Longer Available
  • 2
    Latch – Part Number: 653129-00
    Latch
    Part Number: 653129-00
      Special Order
    $6.61
  • 4
    Contact Trip – Part Number: 637462-00
    Contact Trip
    Part Number: 637462-00
      In Stock
    $7.87
  • 6
    Nosepiece – Part Number: 632376-00
    Nosepiece
    Part Number: 632376-00
      No Longer Available
  • 7
    Top Cover – Part Number: 632363-00
    Top Cover
    Part Number: 632363-00
      No Longer Available
  • 8
    Screw,machine – Part Number: 609932-02
    Screw,machine
    Part Number: 609932-02
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 9
    Magazine – Part Number: 639512-00
    Magazine
    Part Number: 639512-00
      Special Order
    $36.73
  • 10
    Screw,Machine – Part Number: 609932-00
    Screw,Machine
    Part Number: 609932-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 11
    Liner – Part Number: 395115-00
    Liner
    Part Number: 395115-00
      In Stock
    $11.84
  • 12
    Pusher Assembly. – Part Number: 618015-00
    Pusher Assembly.
    Part Number: 618015-00
      No Longer Available
  • 13
    Magazine Spring – Part Number: 606337-00
    Magazine Spring
    Part Number: 606337-00
      Special Order
    $13.28
  • 14
    Magazine – Part Number: 639511-00
    Magazine
    Part Number: 639511-00
      No Longer Available
  • 15
    Screw – Part Number: 330045-63
    Screw
    Part Number: 330045-63
      Special Order
    $6.16
  • 16
    Nut,Hex – Part Number: 330015-04
    Nut,Hex
    Part Number: 330015-04
      In Stock
    $6.16
  • 17
    Belt Hook – Part Number: 632382-00
    Belt Hook
    Part Number: 632382-00
      No Longer Available
  • 18
    Screw – Part Number: 330045-63
    Screw
    Part Number: 330045-63
      Special Order
    $6.16
  • 19
    Nomar Pad – Part Number: 616938-00
    Nomar Pad
    Part Number: 616938-00
      No Longer Available
  • 20
    Nameplate – Part Number: N367299
    Nameplate
    Part Number: N367299
      Special Order
    $6.16
  • 24
    Cover/Latch – Part Number: 395093-00
    Cover/Latch
    Part Number: 395093-00
      In Stock
    $6.16
  • 25
    Roll Pin – Part Number: 330036-23
    Roll Pin
    Part Number: 330036-23
      No Longer Available
  • 26
    Roll Pin – Part Number: 330036-21
    Roll Pin
    Part Number: 330036-21
      Special Order
    Minimum Quantity of 2 required
    $5.35
  • 27
    Control Module – Part Number: 643115-01
    Control Module
    Part Number: 643115-01
      No Longer Available
  • 28
    Flywheel – Part Number: 632387-00
    Flywheel
    Part Number: 632387-00
      No Longer Available
  • 29
    Spindle and Pulley – Part Number: 613835-00SV
    Spindle and Pulley
    Part Number: 613835-00SV
      Special Order
    $19.33
  • 30
    Bumper – Part Number: 613869-00SV
    Bumper
    Part Number: 613869-00SV
      No Longer Available
  • 31
    Bumper – Part Number: 392240-00
    Bumper
    Part Number: 392240-00
      Special Order
    $9.95
  • 32
    Clutch – Part Number: 392244-00
    Clutch
    Part Number: 392244-00
      No Longer Available
  • 33
    Solenoid Assy. – Part Number: 624709-00SV
    Solenoid Assy.
    Part Number: 624709-00SV
      No Longer Available
  • 34
    Paddle Assy. – Part Number: N001917SV
    Paddle Assy.
    Part Number: N001917SV
      Special Order
    $56.49
  • 35
    Detent – Part Number: 326467-00
    Detent
    Part Number: 326467-00
      In Stock
    $6.16
  • 36
    CPRSN Spring – Part Number: 653099-00
    CPRSN Spring
    Part Number: 653099-00
      Special Order
    $6.16
  • 37
    Cage – Part Number: 604480-00
    Cage
    Part Number: 604480-00
      No Longer Available
  • 38
    Screw – Part Number: 613619-01
    Screw
    Part Number: 613619-01
      Special Order
    $6.16
  • 39
    Screw,Thd.Form – Part Number: 330045-60
    Screw,Thd.Form
    Part Number: 330045-60
      No Longer Available
  • 40
    Clip,Retaining – Part Number: 621980-00
    Clip,Retaining
    Part Number: 621980-00
      Special Order
    $6.16
  • 41
    Return & Profile – Part Number: N393449
    Return & Profile
    Part Number: N393449
      Special Order
    $136.11
  • 42
    Return Device – Part Number: 393217-00SV
    Return Device
    Part Number: 393217-00SV
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $22.71
  • 43
    Stop – Part Number: 614577-00
    Stop
    Part Number: 614577-00
      Special Order
    $6.16
  • 44
    Spring – Part Number: 610243-00
    Spring
    Part Number: 610243-00
      No Longer Available
  • 45
    Driver Blade – Part Number: 632384-00
    Driver Blade
    Part Number: 632384-00
      No Longer Available
  • 46
    Clip – Part Number: 392206-00
    Clip
    Part Number: 392206-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 47
    Knob Depth Set – Part Number: N410304
    Knob Depth Set
    Part Number: N410304
      No Longer Available
  • 48
    Adjusting Plate – Part Number: 392437-00
    Adjusting Plate
    Part Number: 392437-00
      No Longer Available
  • 49
    Slider – Part Number: 392438-00
    Slider
    Part Number: 392438-00
      No Longer Available
  • 50
    Contact Trip – Part Number: 393220-00SV
    Contact Trip
    Part Number: 393220-00SV
      Special Order
    $62.97
  • 51
    Linkage – Part Number: 632385-00
    Linkage
    Part Number: 632385-00
      Special Order
    $6.16
  • 52
    Clamshell Set – Part Number: 633501-00
    Clamshell Set
    Part Number: 633501-00
      No Longer Available
  • 53
    Plastite Screw – Part Number: 330019-05
    Plastite Screw
    Part Number: 330019-05
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 54
    Trigger – Part Number: 392197-00
    Trigger
    Part Number: 392197-00
      Special Order
    $6.16
  • 55
    Linkage – Part Number: 392201-00
    Linkage
    Part Number: 392201-00
      No Longer Available
  • 56
    Compr.Spring – Part Number: 394314-00
    Compr.Spring
    Part Number: 394314-00
      Special Order
    $6.16
  • 57
    Catch – Part Number: 395120-00
    Catch
    Part Number: 395120-00
      Special Order
    $6.16
  • 58
    Retainer – Part Number: 395122-00
    Retainer
    Part Number: 395122-00
      No Longer Available
  • 59
    Belt – Part Number: 392246-00
    Belt
    Part Number: 392246-00
      No Longer Available
  • 60
    Shoulder Screw – Part Number: 623407-00
    Shoulder Screw
    Part Number: 623407-00
      No Longer Available
  • 61
    Pivot Pin – Part Number: 395932-00
    Pivot Pin
    Part Number: 395932-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 62
    Torsion Spring – Part Number: 394045-00
    Torsion Spring
    Part Number: 394045-00
      Special Order
    $6.16
  • 63
    Actuation Arm – Part Number: 392232-00SV
    Actuation Arm
    Part Number: 392232-00SV
      Special Order
    $86.07
  • 64
    Screw – Part Number: 330045-12
    Screw
    Part Number: 330045-12
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 66
    Motor Strap – Part Number: 606837-01
    Motor Strap
    Part Number: 606837-01
      Special Order
    $6.16
  • 67
    Rubber Pad – Part Number: 623181-00
    Rubber Pad
    Part Number: 623181-00
      Special Order
    $6.16
  • 68
    Motor Assembly – Part Number: 613834-00SV
    Motor Assembly
    Part Number: 613834-00SV
      Special Order
    $53.59
  • 69
    Screw – Part Number: 330045-44
    Screw
    Part Number: 330045-44
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 70
    Spring – Part Number: N044593
    Spring
    Part Number: N044593
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 71
    Plate – Part Number: 397762-00
    Plate
    Part Number: 397762-00
      Special Order
    $6.16
  • 72
    Idler Assembly – Part Number: 630664-00SV
    Idler Assembly
    Part Number: 630664-00SV
      Special Order
    $6.16
  • 74
    Motor Lead Wire Guide – Part Number: 5140160-26
    Motor Lead Wire Guide
    Part Number: 5140160-26
      Special Order
    $6.16
  • 75
    Screw – Part Number: 609932-01
    Screw
    Part Number: 609932-01
      Special Order
    $6.16
  • 76
    Screw,thd.form – Part Number: 613619-00
    Screw,thd.form
    Part Number: 613619-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 80
    Upper Door – Part Number: 637463-00
    Upper Door
    Part Number: 637463-00
      No Longer Available
  • 81
    Upper Door – Part Number: 637464-00
    Upper Door
    Part Number: 637464-00
      Special Order
    $28.59
  • 82
    Band – Part Number: 392243-00
    Band
    Part Number: 392243-00
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $8.91
  • 83
    Tie Strap – Part Number: 071025-00
    Tie Strap
    Part Number: 071025-00
      No Longer Available
  • 84
    Guard – Part Number: 632388-00
    Guard
    Part Number: 632388-00
      Special Order
    $6.16
  • 85
    Screw – Part Number: 608177-00
    Screw
    Part Number: 608177-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 86
    Pin – Part Number: 395085-00
    Pin
    Part Number: 395085-00
      In Stock
    $6.16
  • 88
    Disc – Part Number: 624913-00
    Disc
    Part Number: 624913-00
      Special Order
    $6.16
  • 89
    Stop – Part Number: 392242-00
    Stop
    Part Number: 392242-00
      In Stock
    $6.16
  • 90
    Spring – Part Number: 392236-02
    Spring
    Part Number: 392236-02
      No Longer Available
  • 190
    Safety Glasses – Part Number: 629042-01
    Safety Glasses
    Part Number: 629042-01
      No Longer Available
  • 800
    Grease – Part Number: 5140024-25
    Grease
    Part Number: 5140024-25
      No Longer Available
  • 836
    Solenoid Puller – Part Number: 233823-01
    Solenoid Puller
    Part Number: 233823-01
      No Longer Available
  • 836
    Gap Gauge – Part Number: 233823-00
    Gap Gauge
    Part Number: 233823-00
      No Longer Available
  • 836
    Measuring Tool – Part Number: 233823-02
    Measuring Tool
    Part Number: 233823-02
      No Longer Available
  • 856
    Diagnostics CD-Spanish – Part Number: 625336-01
    Diagnostics CD-Spanish
    Part Number: 625336-01
      No Longer Available
  • 856
    Diagnostics CD-English – Part Number: 625336-00
    Diagnostics CD-English
    Part Number: 625336-00
      No Longer Available
  • 861
    Lid Card – Part Number: 632254-00
    Lid Card
    Part Number: 632254-00
      Special Order
    $6.16
  • 861
    Kitbox – Part Number: 633527-00
    Kitbox
    Part Number: 633527-00
      Special Order
    $59.41
  • 866
    Dewalt 18 Volt Battery (xrp, N – Part Number: 389795-23
    Dewalt 18 Volt Battery (xrp, N
    Part Number: 389795-23
      No Longer Available
  • 867
    Battery Cap – Part Number: 645221-00
    Battery Cap
    Part Number: 645221-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.55
  • 871
    DeWALT 7.2V - 18V Charger – Part Number: 388683-12
    DeWALT 7.2V - 18V Charger
    Part Number: 388683-12
      No Longer Available
