DeWALT Finish Nailer Replacement Parts For Model DC616N (Type 1)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for DC616N

Search Within Model

Questions & Answers for DeWALT DC616N
Browse all Parts Search by Area

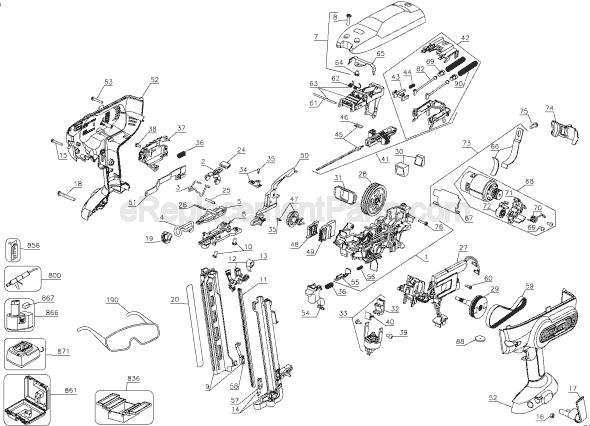

Page A Diagram and Parts List for Type 1 DeWALT
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 1 DeWALT
  • 1
    Backbone Assembly – Part Number: 613852-00
    Backbone Assembly
    Part Number: 613852-00
      No Longer Available
  • 2
    Handle – Part Number: 395123-00
    Handle
    Part Number: 395123-00
      No Longer Available
  • 3
    Latch – Part Number: 392216-00
    Latch
    Part Number: 392216-00
      Special Order
    $4.13
  • 4
    Contact Trip – Part Number: 392198-00
    Contact Trip
    Part Number: 392198-00
      No Longer Available
  • 5
    Cover – Part Number: 392210-00
    Cover
    Part Number: 392210-00
      No Longer Available
  • 6
    Nosepiece – Part Number: 392209-00
    Nosepiece
    Part Number: 392209-00
      Special Order
    $46.80
  • 7
    Top Cover – Part Number: 633518-00SV
    Top Cover
    Part Number: 633518-00SV
      Special Order
    $51.37
  • 8
    Screw,machine – Part Number: 609932-02
    Screw,machine
    Part Number: 609932-02
      Special Order
    Minimum Quantity of 2 required
    $5.16
  • 9
    Magazine – Part Number: 392227-01SV
    Magazine
    Part Number: 392227-01SV
      No Longer Available
  • 10
    Screw,Machine – Part Number: 609932-00
    Screw,Machine
    Part Number: 609932-00
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 11
    Liner – Part Number: 392193-01
    Liner
    Part Number: 392193-01
      In Stock
    $28.30
  • 12
    Pusher Assy. – Part Number: 624748-01
    Pusher Assy.
    Part Number: 624748-01
      No Longer Available
  • 13
    Spring – Part Number: 392195-00
    Spring
    Part Number: 392195-00
      No Longer Available
  • 14
    Magazine – Part Number: 613818-99
    Magazine
    Part Number: 613818-99
      Special Order
    $45.37
  • 15
    Screw,Thd.Form – Part Number: 330019-07
    Screw,Thd.Form
    Part Number: 330019-07
      On Order
    $4.13
  • 16
    Nut,Hex – Part Number: 330015-04
    Nut,Hex
    Part Number: 330015-04
      On Order
    $5.16
  • 17
    Belt Hook – Part Number: 394102-00
    Belt Hook
    Part Number: 394102-00
      No Longer Available
  • 18
    Screw – Part Number: 330045-19
    Screw
    Part Number: 330045-19
      Special Order
    $3.99
  • 19
    Nomar Pad – Part Number: 616938-00
    Nomar Pad
    Part Number: 616938-00
      No Longer Available
  • 20
    Nameplate – Part Number: 623344-00
    Nameplate
    Part Number: 623344-00
      No Longer Available
  • 24
    Cover/Latch – Part Number: 395093-00
    Cover/Latch
    Part Number: 395093-00
      In Stock
    $4.13
  • 25
    Roll Pin – Part Number: 330036-27
    Roll Pin
    Part Number: 330036-27
      Special Order
    Minimum Quantity of 2 required
    $5.16
  • 26
    Roll Pin – Part Number: 330036-21
    Roll Pin
    Part Number: 330036-21
      On Order
    Minimum Quantity of 2 required
    $5.16
  • 27
    Control Module – Part Number: 643115-01
    Control Module
    Part Number: 643115-01
      No Longer Available
  • 28
    Flywheel – Part Number: 623947-00
    Flywheel
    Part Number: 623947-00
      No Longer Available
  • 29
    Spindle and Pulley – Part Number: 613835-00SV
    Spindle and Pulley
    Part Number: 613835-00SV
      Special Order
    $14.35
  • 30
    Bumper – Part Number: 613869-00SV
    Bumper
    Part Number: 613869-00SV
      No Longer Available
  • 31
    Bumper – Part Number: 392240-00
    Bumper
    Part Number: 392240-00
      On Order
    $9.60
  • 32
    Clutch – Part Number: 392244-00
    Clutch
    Part Number: 392244-00
      No Longer Available
  • 33
    Solenoid Assy. – Part Number: 624709-00SV
    Solenoid Assy.
    Part Number: 624709-00SV
      No Longer Available
  • 34
    Paddle Assy. – Part Number: N001917SV
    Paddle Assy.
    Part Number: N001917SV
      Special Order
    $46.12
  • 35
    Detent – Part Number: 326467-00
    Detent
    Part Number: 326467-00
      In Stock
    $5.37
  • 36
    CPRSN Spring – Part Number: 653099-00
    CPRSN Spring
    Part Number: 653099-00
      Special Order
    $4.13
  • 37
    Cage – Part Number: 604480-00
    Cage
    Part Number: 604480-00
      No Longer Available
  • 38
    Screw – Part Number: 613619-01
    Screw
    Part Number: 613619-01
      Special Order
    $4.13
  • 39
    Screw,Thd.Form – Part Number: 330045-60
    Screw,Thd.Form
    Part Number: 330045-60
      No Longer Available
  • 40
    Clip,Retaining – Part Number: 621980-00
    Clip,Retaining
    Part Number: 621980-00
      Special Order
    $4.13
  • 41
    Return and Profile – Part Number: N391357
    Return and Profile
    Part Number: N391357
      No Longer Available
  • 42
    Return Device – Part Number: 393217-00SV
    Return Device
    Part Number: 393217-00SV
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $17.65
  • 43
    Stop – Part Number: 614577-00
    Stop
    Part Number: 614577-00
      Special Order
    $4.13
  • 44
    Spring – Part Number: 610243-00
    Spring
    Part Number: 610243-00
      No Longer Available
  • 45
    Driver Blade – Part Number: 624742-00SV
    Driver Blade
    Part Number: 624742-00SV
      No Longer Available
  • 46
    Clip – Part Number: 392206-00
    Clip
    Part Number: 392206-00
    ★★★★★
    ★★★★★
    (1)
      On Order
    $6.15
  • 47
    Knob Depth Set – Part Number: N410304
    Knob Depth Set
    Part Number: N410304
      No Longer Available
  • 48
    Adjusting Plate – Part Number: 392437-00
    Adjusting Plate
    Part Number: 392437-00
      No Longer Available
  • 49
    Slider – Part Number: 392438-00
    Slider
    Part Number: 392438-00
      No Longer Available
  • 50
    Contact Trip – Part Number: 393220-00SV
    Contact Trip
    Part Number: 393220-00SV
      Special Order
    $51.42
  • 51
    Linkage – Part Number: 396657-00
    Linkage
    Part Number: 396657-00
      Special Order
    $4.13
  • 52
    Clamshell Set – Part Number: 623375-00
    Clamshell Set
    Part Number: 623375-00
      Special Order
    $15.38
  • 53
    Plastite Screw – Part Number: 330019-05
    Plastite Screw
    Part Number: 330019-05
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 54
    Trigger – Part Number: 613670-00
    Trigger
    Part Number: 613670-00
      In Stock
    $6.15
  • 55
    Linkage – Part Number: 392201-00
    Linkage
    Part Number: 392201-00
      No Longer Available
  • 56
    Compr.Spring – Part Number: 394314-00
    Compr.Spring
    Part Number: 394314-00
      Special Order
    $4.13
  • 57
    Clip – Part Number: 392252-00
    Clip
    Part Number: 392252-00
      Special Order
    $4.13
  • 58
    Retainer – Part Number: 392229-00
    Retainer
    Part Number: 392229-00
      Special Order
    $4.13
  • 59
    Belt – Part Number: 392246-00
    Belt
    Part Number: 392246-00
      No Longer Available
  • 60
    Shoulder Screw – Part Number: 623407-00
    Shoulder Screw
    Part Number: 623407-00
      No Longer Available
  • 61
    Pivot Pin – Part Number: 395932-00
    Pivot Pin
    Part Number: 395932-00
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 62
    Torsion Spring – Part Number: 394045-00
    Torsion Spring
    Part Number: 394045-00
      Special Order
    $4.13
  • 63
    Actuation Arm – Part Number: 624717-00SV
    Actuation Arm
    Part Number: 624717-00SV
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $47.11
  • 64
    Screw – Part Number: 330045-12
    Screw
    Part Number: 330045-12
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 65
    Retainer – Part Number: 622304-00
    Retainer
    Part Number: 622304-00
      No Longer Available
  • 66
    Motor Strap – Part Number: 606837-01
    Motor Strap
    Part Number: 606837-01
      Special Order
    $4.13
  • 67
    Rubber Pad – Part Number: 623181-00
    Rubber Pad
    Part Number: 623181-00
      Special Order
    $4.13
  • 68
    Motor Assembly – Part Number: 613834-00SV
    Motor Assembly
    Part Number: 613834-00SV
      Special Order
    $45.74
  • 69
    Screw – Part Number: 330045-44
    Screw
    Part Number: 330045-44
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.16
  • 70
    Spring – Part Number: N044593
    Spring
    Part Number: N044593
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 71
    Plate – Part Number: 397762-00
    Plate
    Part Number: 397762-00
      Special Order
    $6.15
  • 72
    Idler Assembly – Part Number: 630664-00SV
    Idler Assembly
    Part Number: 630664-00SV
      Special Order
    $4.48
  • 73
    Motor Assembly – Part Number: 624740-00
    Motor Assembly
    Part Number: 624740-00
      Special Order
    $48.69
  • 74
    Motor Lead Wire Guide – Part Number: 5140160-26
    Motor Lead Wire Guide
    Part Number: 5140160-26
      Special Order
    $4.13
  • 75
    Screw – Part Number: 609932-01
    Screw
    Part Number: 609932-01
      Special Order
    $4.13
  • 76
    Screw,thd.form – Part Number: 613619-00
    Screw,thd.form
    Part Number: 613619-00
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 82
    Band – Part Number: 392243-00
    Band
    Part Number: 392243-00
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $6.61
  • 88
    Disc – Part Number: 624913-00
    Disc
    Part Number: 624913-00
      Special Order
    $4.13
  • 89
    Stop – Part Number: 392242-00
    Stop
    Part Number: 392242-00
      In Stock
    $6.15
  • 90
    Spring – Part Number: 392236-02
    Spring
    Part Number: 392236-02
      No Longer Available
  • 95
    Profile And Driver – Part Number: 392204-00SV
    Profile And Driver
    Part Number: 392204-00SV
      No Longer Available
  • 190
    Safety Glasses – Part Number: 629042-01
    Safety Glasses
    Part Number: 629042-01
      No Longer Available
  • 800
    Grease – Part Number: 5140024-25
    Grease
    Part Number: 5140024-25
      No Longer Available
  • 836
    Solenoid Puller – Part Number: 233823-01
    Solenoid Puller
    Part Number: 233823-01
      No Longer Available
  • 836
    Gap Gauge – Part Number: 233823-00
    Gap Gauge
    Part Number: 233823-00
      No Longer Available
  • 836
    Measuring Tool – Part Number: 233823-02
    Measuring Tool
    Part Number: 233823-02
      No Longer Available
  • 856
    Diagnostics CD-Spanish – Part Number: 625336-01
    Diagnostics CD-Spanish
    Part Number: 625336-01
      No Longer Available
  • 856
    Diagnostics CD-English – Part Number: 625336-00
    Diagnostics CD-English
    Part Number: 625336-00
      No Longer Available
  • 861
    Lid Card – Part Number: 623488-00
    Lid Card
    Part Number: 623488-00
      No Longer Available
  • 861
    Kitbox – Part Number: 633527-00
    Kitbox
    Part Number: 633527-00
      Special Order
    $48.51
  • 867
    Battery Cap – Part Number: 645221-00
    Battery Cap
    Part Number: 645221-00
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $5.16
  • 871
    DeWALT 7.2V - 18V Charger – Part Number: 388683-12
    DeWALT 7.2V - 18V Charger
    Part Number: 388683-12
      No Longer Available
