DeWALT Finish Nailer Kit Replacement Parts For Model D51256 (Type 1)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for D51256

Search Within Model

Questions & Answers for DeWALT D51256
Browse all Parts Search by Area

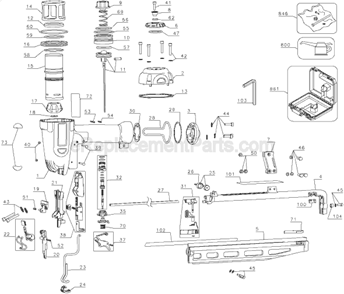

Page A Diagram and Parts List for Type 1 DeWALT Nailer
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 1 DeWALT Nailer
  • 1
    Frame – Part Number: 606940-00
    Frame
    Part Number: 606940-00
      No Longer Available
  • 2
    Cap – Part Number: 5140030-91
    Cap
    Part Number: 5140030-91
      No Longer Available
  • 3
    End Cap – Part Number: 395433-00
    End Cap
    Part Number: 395433-00
      No Longer Available
  • 4
    Magazine – Part Number: 606941-00
    Magazine
    Part Number: 606941-00
      No Longer Available
  • 5
    Magazine – Part Number: 606943-00
    Magazine
    Part Number: 606943-00
      No Longer Available
  • 6
    Deflector – Part Number: 395058-00
    Deflector
    Part Number: 395058-00
      No Longer Available
  • 7
    Bracket – Part Number: 395527-00
    Bracket
    Part Number: 395527-00
      Special Order
    $5.95
  • 8
    Bushing – Part Number: 395057-00
    Bushing
    Part Number: 395057-00
      No Longer Available
  • 9
    Bumper – Part Number: 640886-00
    Bumper
    Part Number: 640886-00
      No Longer Available
  • 10
    Valve – Part Number: 395378-00
    Valve
    Part Number: 395378-00
      No Longer Available
  • 11
    Piston Driver Assy. – Part Number: 605701-00
    Piston Driver Assy.
    Part Number: 605701-00
      No Longer Available
  • 12
    Seal – Part Number: 395380-00
    Seal
    Part Number: 395380-00
      No Longer Available
  • 13
    Gasket – Part Number: 395376-00
    Gasket
    Part Number: 395376-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Hold Down – Part Number: 395381-00
    Hold Down
    Part Number: 395381-00
      No Longer Available
  • 15
    Cylinder – Part Number: 395415-00
    Cylinder
    Part Number: 395415-00
      No Longer Available
  • 16
    Bulkhead – Part Number: 395416-00
    Bulkhead
    Part Number: 395416-00
      No Longer Available
  • 17
    Bumper – Part Number: 395426-00
    Bumper
    Part Number: 395426-00
      No Longer Available
  • 18
    Plate – Part Number: 395427-00
    Plate
    Part Number: 395427-00
      No Longer Available
  • 19
    Door – Part Number: 395435-00
    Door
    Part Number: 395435-00
      No Longer Available
  • 20
    Door – Part Number: 395437-00
    Door
    Part Number: 395437-00
      No Longer Available
  • 21
    Nose – Part Number: 395439-00
    Nose
    Part Number: 395439-00
      No Longer Available
  • 22
    Latch – Part Number: 653129-00
    Latch
    Part Number: 653129-00
      Special Order
    $6.38
  • 23
    Contact Trip – Part Number: 395442-00
    Contact Trip
    Part Number: 395442-00
      Special Order
    $8.90
  • 24
    Nomar Pad – Part Number: 619944-00
    Nomar Pad
    Part Number: 619944-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $5.95
  • 25
    Magazine Spring – Part Number: 606944-00
    Magazine Spring
    Part Number: 606944-00
      Special Order
    $13.08
  • 26
    Pin – Part Number: 395085-00
    Pin
    Part Number: 395085-00
      In Stock
    $5.95
  • 27
    Liner – Part Number: 395444-00
    Liner
    Part Number: 395444-00
      No Longer Available
  • 28
    Belt Hook – Part Number: 395079-00
    Belt Hook
    Part Number: 395079-00
      Special Order
    $11.10
  • 29
    Spring Plate – Part Number: 395080-00
    Spring Plate
    Part Number: 395080-00
      Special Order
    $5.95
  • 30
    Gasket – Part Number: 395430-00
    Gasket
    Part Number: 395430-00
      No Longer Available
  • 31
    Pusher – Part Number: 606945-00
    Pusher
    Part Number: 606945-00
      No Longer Available
  • 32
    TRIGGER VALVE ASSY. – Part Number: 647956-00
    TRIGGER VALVE ASSY.
    Part Number: 647956-00
      No Longer Available
  • 35
    TRIGGER VALVE ASSY. – Part Number: 647956-00
    TRIGGER VALVE ASSY.
    Part Number: 647956-00
      No Longer Available
  • 37
    Trigger Assy. – Part Number: 398219-00
    Trigger Assy.
    Part Number: 398219-00
      No Longer Available
  • 37
    Trigger Assy – Part Number: 398230-00
    Trigger Assy
    Part Number: 398230-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 38
    Adjuster – Part Number: 395110-00
    Adjuster
    Part Number: 395110-00
      No Longer Available
  • 39
    Pin – Part Number: 395091-00
    Pin
    Part Number: 395091-00
    ★★★★★
    ★★★★★
    (4)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 40
    Grommet – Part Number: 391814-00
    Grommet
    Part Number: 391814-00
    ★★★★★
    ★★★★★
    (13)
      In Stock
    $5.95
  • 41
    Screw – Part Number: 098120-16
    Screw
    Part Number: 098120-16
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 42
    Screw – Part Number: 608174-00
    Screw
    Part Number: 608174-00
      Special Order
    $5.95
  • 43
    Screw – Part Number: 608175-00
    Screw
    Part Number: 608175-00
      In Stock
    $5.95
  • 44
    Screw – Part Number: 608178-00
    Screw
    Part Number: 608178-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 45
    Screw And Washer – Part Number: 608179-00
    Screw And Washer
    Part Number: 608179-00
      Special Order
    $5.95
  • 46
    Screw and Washer – Part Number: 608180-00
    Screw and Washer
    Part Number: 608180-00
      No Longer Available
  • 47
    O Ring – Part Number: 622418-00
    O Ring
    Part Number: 622418-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 50
    Acorn Nut – Part Number: 607156-00
    Acorn Nut
    Part Number: 607156-00
      Special Order
    $5.95
  • 51
    Roll Pin – Part Number: 330036-23
    Roll Pin
    Part Number: 330036-23
      No Longer Available
  • 52
    Roll Pin – Part Number: 330036-21
    Roll Pin
    Part Number: 330036-21
      Special Order
    Minimum Quantity of 2 required
    $5.16
  • 53
    Roll Pin – Part Number: 330036-20
    Roll Pin
    Part Number: 330036-20
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 54
    Roll Pin – Part Number: 330036-19
    Roll Pin
    Part Number: 330036-19
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 55
    O-ring – Part Number: 609019-00
    O-ring
    Part Number: 609019-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 56
    O-Ring – Part Number: 398163-00
    O-Ring
    Part Number: 398163-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 57
    O-ring – Part Number: 398164-00
    O-ring
    Part Number: 398164-00
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 58
    O-Ring – Part Number: 398165-00
    O-Ring
    Part Number: 398165-00
      In Stock
    Minimum Quantity of 2 required
    $5.16
  • 59
    O-Ring – Part Number: 398167-00
    O-Ring
    Part Number: 398167-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 60
    O-ring – Part Number: 398166-00
    O-ring
    Part Number: 398166-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 62
    O-ring – Part Number: 390748-00
    O-ring
    Part Number: 390748-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 69
    Spring – Part Number: 395379-00
    Spring
    Part Number: 395379-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 70
    Spring – Part Number: 391813-00
    Spring
    Part Number: 391813-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 71
    Retainer – Part Number: 395508-00
    Retainer
    Part Number: 395508-00
      No Longer Available
  • 72
    Label – Part Number: 605812-00
    Label
    Part Number: 605812-00
      No Longer Available
  • 73
    Bumper – Part Number: 605813-00
    Bumper
    Part Number: 605813-00
      No Longer Available
  • 100
    Catch – Part Number: 395120-00
    Catch
    Part Number: 395120-00
      Special Order
    $5.95
  • 101
    Label – Part Number: 605682-00
    Label
    Part Number: 605682-00
      No Longer Available
  • 102
    Warning Label – Part Number: 618013-00
    Warning Label
    Part Number: 618013-00
      No Longer Available
  • 103
    Hex Wrench – Part Number: 604407-02
    Hex Wrench
    Part Number: 604407-02
      In Stock
    $5.95
  • 103
    Key – Part Number: 497570-02
    Key
    Part Number: 497570-02
      Special Order
    $5.95
  • 104
    Bushing – Part Number: 610321-00
    Bushing
    Part Number: 610321-00
      No Longer Available
  • 800
    Grease 5.3oz Tube – Part Number: 429995-00
    Grease 5.3oz Tube
    Part Number: 429995-00
      No Longer Available
  • 800
    Oil – Part Number: 605708-00
    Oil
    Part Number: 605708-00
      No Longer Available
  • 800
    Oil – Part Number: 605709-00
    Oil
    Part Number: 605709-00
      No Longer Available
  • 846
    Piston Driver Assy. – Part Number: 605701-00
    Piston Driver Assy.
    Part Number: 605701-00
      No Longer Available
  • 846
    Bumper – Part Number: 605704-00
    Bumper
    Part Number: 605704-00
      No Longer Available
  • 846
    Trigger Valve Assy – Part Number: 606132-00
    Trigger Valve Assy
    Part Number: 606132-00
      No Longer Available
  • 846
    Trigger – Part Number: 606134-00
    Trigger
    Part Number: 606134-00
      No Longer Available
  • 846
    Trigger – Part Number: 609988-00
    Trigger
    Part Number: 609988-00
      No Longer Available
  • 846
    O-Ring Kit – Part Number: 623236-00
    O-Ring Kit
    Part Number: 623236-00
      No Longer Available
  • 846
    Safety Glasses – Part Number: 629042-00
    Safety Glasses
    Part Number: 629042-00
      Special Order
    $8.96
  • 861
    Kit Box – Part Number: 607316-00
    Kit Box
    Part Number: 607316-00
      Special Order
    $50.95
