Craftsman 21* Plstc Frmng Nler Nailer Replacement Parts For Model CMP21PL (Type 0)

We Sell Only Genuine Craftsman Parts

Popular Parts for CMP21PL

Search Within Model

Questions & Answers for Craftsman CMP21PL
Browse all Parts Search by Area

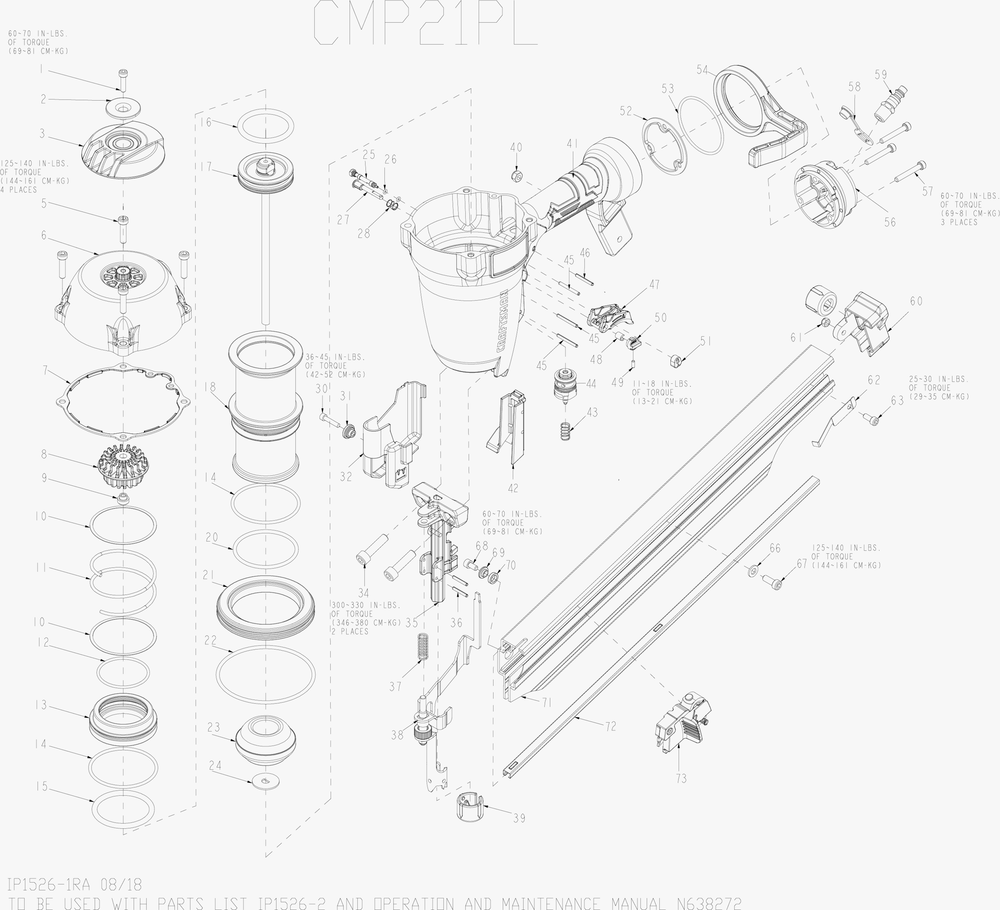

Diagram Diagram and Parts List for Type 0 Craftsman Nailer
Diagram
Previous Showing All Parts Next
Diagram
Diagram Diagram and Parts List for Type 0 Craftsman Nailer
  • 1
    SCREW,SOC HD. CAP M5 X 20 – Part Number: N494651
    SCREW,SOC HD. CAP M5 X 20
    Part Number: N494651
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 2
    EXHAUST COVER BUSH. – Part Number: 9R199767
    EXHAUST COVER BUSH.
    Part Number: 9R199767
      Special Order
    $6.16
  • 3
    EXHAUST DEFLECTOR – Part Number: 9R194985
    EXHAUST DEFLECTOR
    Part Number: 9R194985
      Special Order
    $8.47
  • 5
    SCREW-SHCS-M6X1.00X2 – Part Number: MSC6100-25
    SCREW-SHCS-M6X1.00X2
    Part Number: MSC6100-25
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 6
    CAP – Part Number: 9R217794
    CAP
    Part Number: 9R217794
      Special Order
    $32.55
  • 7
    Gasket – Part Number: 9R199772
    Gasket
    Part Number: 9R199772
      No Longer Available
  • 7
     – Part Number: 9R205703
    Part Number: 9R205703
      On Order
    $9.12
  • 8
    HEAD VALVE SEAL – Part Number: 9R195500
    HEAD VALVE SEAL
    Part Number: 9R195500
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 9
    FLANGE NUT – Part Number: 9R194940
    FLANGE NUT
    Part Number: 9R194940
      Special Order
    $6.16
  • 10
    HEAD VALVE PLATE – Part Number: 9R194952
    HEAD VALVE PLATE
    Part Number: 9R194952
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 11
    HEAD VALVE SPRING – Part Number: 9R194954
    HEAD VALVE SPRING
    Part Number: 9R194954
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 12
    O-RING, 1.925X.103 XN – Part Number: 149828
    O-RING, 1.925X.103 XN
    Part Number: 149828
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 13
    HEAD VALVE – Part Number: 9R195501
    HEAD VALVE
    Part Number: 9R195501
      In Stock
    $11.71
  • 14
    O-RING – Part Number: 184449
    O-RING
    Part Number: 184449
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 15
    O-RING – Part Number: 184450
    O-RING
    Part Number: 184450
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 16
    O-RING, 1.850X.210 – Part Number: 851606-S
    $10.44
  • 17
    PISTON DRIVER ASSY. – Part Number: 9R194944
    PISTON DRIVER ASSY.
    Part Number: 9R194944
      In Stock
    $59.46
  • 18
    CYLINDER SLEEVE – Part Number: 9R199768
    CYLINDER SLEEVE
    Part Number: 9R199768
      Special Order
    $54.08
  • 20
    O RING – Part Number: 105815
    O RING
    Part Number: 105815
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 21
    CYLINDER SPACER – Part Number: 9R194948
    CYLINDER SPACER
    Part Number: 9R194948
      On Order
    $6.16
  • 22
    O-RING – Part Number: 9R194953
    O-RING
    Part Number: 9R194953
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 23
    BUMPER – Part Number: 9R195526
    BUMPER
    Part Number: 9R195526
      In Stock
    $17.53
  • 24
    DRIVER GUIDE – Part Number: 9R194950
    DRIVER GUIDE
    Part Number: 9R194950
      Special Order
    $6.16
  • 25
    PIN-TRIGGER LOCK – Part Number: 184519
    PIN-TRIGGER LOCK
    Part Number: 184519
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 26
    O-RING – Part Number: 9R195625
    O-RING
    Part Number: 9R195625
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 27
    PIN-MODE SWITCH – Part Number: 184507
    PIN-MODE SWITCH
    Part Number: 184507
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 28
    Spring – Part Number: 9R188850
    Spring
    Part Number: 9R188850
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 30
    SCREW – Part Number: 182237
    SCREW
    Part Number: 182237
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 31
    COVER BUSHING – Part Number: 9R199769
    COVER BUSHING
    Part Number: 9R199769
      Special Order
    $6.16
  • 32
    COVER – Part Number: 9R194960
    COVER
    Part Number: 9R194960
      Special Order
    $6.16
  • 34
    SCREW-SHCS M8X30 – Part Number: MSC8125-30
    SCREW-SHCS M8X30
    Part Number: MSC8125-30
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 35
    NOSE – Part Number: 9R199774
    NOSE
    Part Number: 9R199774
      Special Order
    $57.92
  • 36
    PIN-SPRING-M3X20MM – Part Number: 180475
    PIN-SPRING-M3X20MM
    Part Number: 180475
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 37
    CONTACT ARM SPRING – Part Number: 9R195738
    CONTACT ARM SPRING
    Part Number: 9R195738
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 38
    CONTACT ARM ASSY. – Part Number: 9R195074
    CONTACT ARM ASSY.
    Part Number: 9R195074
      In Stock
    $32.41
  • 39
    CONTACT ARM FOOT – Part Number: 9R217814
    CONTACT ARM FOOT
    Part Number: 9R217814
      Special Order
    $6.16
  • 40
    NUT-ESN M6X1 – Part Number: MHE6100-100
    NUT-ESN M6X1
    Part Number: MHE6100-100
      In Stock
    $6.16
  • 41
    FRAME – Part Number: 9R217777
    FRAME
    Part Number: 9R217777
      Special Order
    $61.71
  • 42
    CONTACT ARM GUIDE – Part Number: 9R194976
    CONTACT ARM GUIDE
    Part Number: 9R194976
      Special Order
    $6.16
  • 43
    TRIGGER SPRING – Part Number: 9R195767
    TRIGGER SPRING
    Part Number: 9R195767
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 44
    Trigger Valve – Part Number: 9R202265-TW
    Trigger Valve
    Part Number: 9R202265-TW
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $12.29
  • 45
    PIN SPRING – Part Number: 174345
    PIN SPRING
    Part Number: 174345
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 46
    SPRING PIN – Part Number: 195514
    SPRING PIN
    Part Number: 195514
      No Longer Available
  • 47
    TRIGGER ASSEMBLY – Part Number: 9R217815
    TRIGGER ASSEMBLY
    Part Number: 9R217815
      Special Order
    $6.38
  • 48
    BUSHING – Part Number: 184508
    BUSHING
    Part Number: 184508
      In Stock
    $6.16
  • 49
    SCREW-SET-M3X8MM – Part Number: 180484
    SCREW-SET-M3X8MM
    Part Number: 180484
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 50
    BUTTON-MODE SWITCH – Part Number: 9R195079
    BUTTON-MODE SWITCH
    Part Number: 9R195079
      On Order
    $6.16
  • 51
    TRIGGER LOCK BUTTON – Part Number: 9R217821
    TRIGGER LOCK BUTTON
    Part Number: 9R217821
      Special Order
    $6.16
  • 52
    END CAP GASKET – Part Number: 9R207413
    END CAP GASKET
    Part Number: 9R207413
      Special Order
    $6.16
  • 53
    O-RING – Part Number: 9R199765
    O-RING
    Part Number: 9R199765
      Special Order
    $6.16
  • 54
    HOOK – Part Number: 9R194977
    HOOK
    Part Number: 9R194977
      Special Order
    $6.16
  • 56
    END CAP – Part Number: 9R217795
    END CAP
    Part Number: 9R217795
      Special Order
    $14.53
  • 57
    SOCKET HEAD CAP SCRE – Part Number: 9R195515
    SOCKET HEAD CAP SCRE
    Part Number: 9R195515
      Special Order
    $6.16
  • 58
    COVER – Part Number: 184432
    COVER
    Part Number: 184432
      In Stock
    $6.16
  • 59
    QUICK CONNECT – Part Number: 9R195624
    QUICK CONNECT
    Part Number: 9R195624
      Special Order
    $6.16
  • 60
    END CAP-MAGAZINE – Part Number: 9R194965
    END CAP-MAGAZINE
    Part Number: 9R194965
      In Stock
    $6.16
  • 61
    NUT-NYLON M5X.80 – Part Number: MHE5080-100
    NUT-NYLON M5X.80
    Part Number: MHE5080-100
      In Stock
    $6.16
  • 62
    REAR PLATE – Part Number: 9R194964
    REAR PLATE
    Part Number: 9R194964
      On Order
    $6.16
  • 63
    SCREW – Part Number: 9R199720
    SCREW
    Part Number: 9R199720
      Special Order
    $6.16
  • 63
    SCREW-SHCS-M5X0.8X12 – Part Number: MSC5080-12
    SCREW-SHCS-M5X0.8X12
    Part Number: MSC5080-12
      In Stock
    $6.16
  • 66
    WASHER-PWN M6 – Part Number: MPW6.3
    WASHER-PWN M6
    Part Number: MPW6.3
      In Stock
    Minimum Quantity of 2 required
    $6.42
  • 67
    SCREW-SHCS-M6X1.00X1 – Part Number: MSC6100-16
    SCREW-SHCS-M6X1.00X1
    Part Number: MSC6100-16
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 68
    SOCKET HEAD CAP SCRE – Part Number: 9R195448
    SOCKET HEAD CAP SCRE
    Part Number: 9R195448
      In Stock
    $6.16
  • 69
    SPACER – Part Number: 9R194992
    SPACER
    Part Number: 9R194992
      In Stock
    $6.16
  • 70
    RUBBER SPACER – Part Number: 9R195000
    RUBBER SPACER
    Part Number: 9R195000
      On Order
    $6.16
  • 71
    MAGAZINE – Part Number: 9R195813
    MAGAZINE
    Part Number: 9R195813
      Special Order
    $59.26
  • 72
    STEEL CHANNEL – Part Number: 9R194966
    STEEL CHANNEL
    Part Number: 9R194966
      In Stock
    $7.00
  • 73
    PUSHER ASSEBMLY – Part Number: 9R194993
    PUSHER ASSEBMLY
    Part Number: 9R194993
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $37.50
