Craftsman Parts

Craftsman Shell 16 Ga Finish Nailer Replacement Parts For Model CMPFN16SB (Type 0)

We Sell Only Genuine Craftsman Parts

Popular Parts for CMPFN16SB

Search Within Model

Questions & Answers for Craftsman CMPFN16SB
Browse all Parts Search by Area

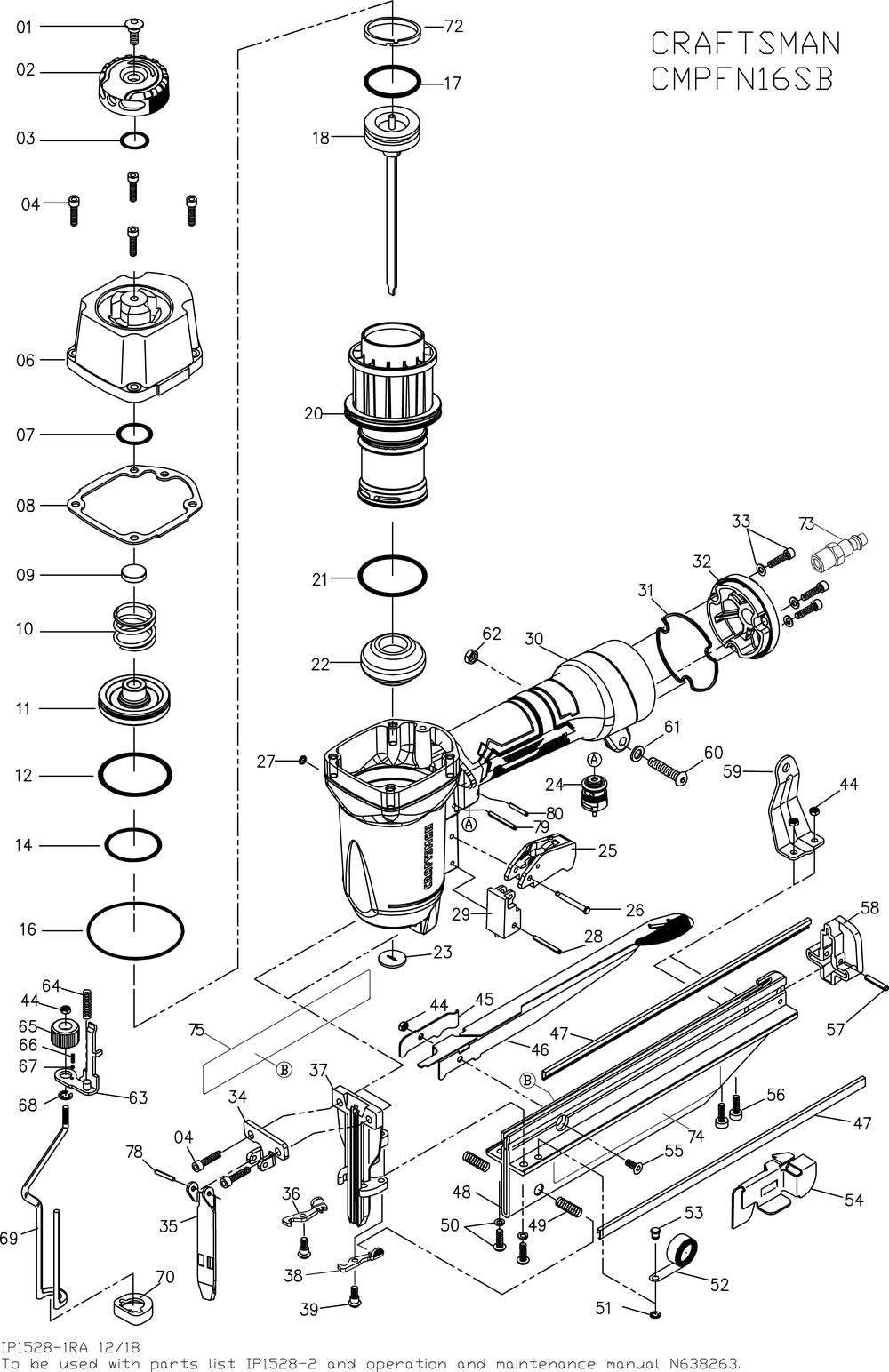

Diagram Diagram and Parts List for Type 0 Craftsman Nailer
Diagram
Previous Showing All Parts Next
Diagram
Diagram Diagram and Parts List for Type 0 Craftsman Nailer
  • 1
    SHOULDER SCREW – Part Number: P1375200762
    SHOULDER SCREW
    Part Number: P1375200762
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 2
    EXHAUST DEFLECTOR – Part Number: 9R207457
    EXHAUST DEFLECTOR
    Part Number: 9R207457
      Special Order
    $5.95
  • 3
    O-RING – Part Number: MRG008819
    O-RING
    Part Number: MRG008819
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 4
    ASSEMBLY, SCREW, WASHER – Part Number: 9R213399
    ASSEMBLY, SCREW, WASHER
    Part Number: 9R213399
      Special Order
    $5.95
  • 4
    Hex.Soc.Hd.Bolt – Part Number: S2710525100
    Hex.Soc.Hd.Bolt
    Part Number: S2710525100
      No Longer Available
  • 6
    CAP – Part Number: P1640003640
    CAP
    Part Number: P1640003640
      Special Order
    $20.48
  • 6
    TOP CAP – Part Number: 9R217813
    TOP CAP
    Part Number: 9R217813
      Special Order
    $23.50
  • 7
    O-RING – Part Number: S06P001800
    O-RING
    Part Number: S06P001800
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 8
    GASKET – Part Number: P1630000200
    GASKET
    Part Number: P1630000200
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 9
    SEAL, HEAD VALVE – Part Number: 195037
    SEAL, HEAD VALVE
    Part Number: 195037
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 10
    SPRING-HEAD VALVE – Part Number: 180532
    SPRING-HEAD VALVE
    Part Number: 180532
      Special Order
    $5.95
  • 11
    HEAD VALVE – Part Number: 189980
    HEAD VALVE
    Part Number: 189980
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 12
    O-RING, 49.1MMX2.5, MM – Part Number: 180535
    O-RING, 49.1MMX2.5, MM
    Part Number: 180535
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    O-RING-37.4MMX3.5MM – Part Number: 180536
    O-RING-37.4MMX3.5MM
    Part Number: 180536
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    O-RING – Part Number: 166047
    O-RING
    Part Number: 166047
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    O-RING-31.0MMX2.0MM – Part Number: 180544
    O-RING-31.0MMX2.0MM
    Part Number: 180544
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 18
    DRIVER – Part Number: 9R204251
    DRIVER
    Part Number: 9R204251
      No Longer Available
  • 18
    Driver Unit – Part Number: 9R195764-K
    Driver Unit
    Part Number: 9R195764-K
      No Longer Available
  • 20
    CYLINDER SLEEVE – Part Number: 9R213339
    CYLINDER SLEEVE
    Part Number: 9R213339
      In Stock
    $7.50
  • 21
    O-RING-41.7MMX3.5MM – Part Number: 180540
    O-RING-41.7MMX3.5MM
    Part Number: 180540
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 22
    BUMPER – Part Number: P1630000800
    BUMPER
    Part Number: P1630000800
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 23
    DRIVER GUIDE – Part Number: P1645200462
    DRIVER GUIDE
    Part Number: P1645200462
      In Stock
    $5.95
  • 24
    VALVE ASSM, TRIGGER – Part Number: 9R202260-TW
    VALVE ASSM, TRIGGER
    Part Number: 9R202260-TW
      In Stock
    $8.26
  • 25
    TRIGGER ASSEM – Part Number: 9R213320
    TRIGGER ASSEM
    Part Number: 9R213320
      Special Order
    $5.95
  • 25
    TRIGGER ASSEMBLY – Part Number: 9R217806
    TRIGGER ASSEMBLY
    Part Number: 9R217806
      Special Order
    $5.95
  • 26
    STEPPED PIN – Part Number: P0595201662
    STEPPED PIN
    Part Number: P0595201662
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 27
    O-RING – Part Number: 174073
    O-RING
    Part Number: 174073
    ★★★★★
    ★★★★★
    (3)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 28
    PIN-SPRING-M3X22MM – Part Number: 174070
    PIN-SPRING-M3X22MM
    Part Number: 174070
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 29
    SAFETY GUIDE – Part Number: P1640004000
    SAFETY GUIDE
    Part Number: P1640004000
      Special Order
    $5.95
  • 30
    FRAME – Part Number: 9R213316
    FRAME
    Part Number: 9R213316
      Special Order
    $51.11
  • 30
    FRAME – Part Number: 9R221616
    FRAME
    Part Number: 9R221616
      Special Order
    $54.98
  • 31
    SEAL – Part Number: 9R207531
    SEAL
    Part Number: 9R207531
      In Stock
    $5.95
  • 32
    END CAP – Part Number: 9R207530
    END CAP
    Part Number: 9R207530
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $5.95
  • 33
    HEX SOC.HD.BOLT – Part Number: S2710520100
    HEX SOC.HD.BOLT
    Part Number: S2710520100
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 34
    COVER B – Part Number: 9R202286
    COVER B
    Part Number: 9R202286
      Special Order
    $5.95
  • 35
    DOOR – Part Number: 9R202287
    DOOR
    Part Number: 9R202287
      Special Order
    $7.60
  • 36
    DOOR LATCH, RIGHT – Part Number: 9R202289
    DOOR LATCH, RIGHT
    Part Number: 9R202289
      Special Order
    $5.95
  • 37
    NOSE – Part Number: 9R209599
    NOSE
    Part Number: 9R209599
      Special Order
    $27.72
  • 38
    DOOR LATCH, LEFT – Part Number: 9R202288
    DOOR LATCH, LEFT
    Part Number: 9R202288
      Special Order
    $5.95
  • 39
    SCREW, SHOULDER – Part Number: P1645205862
    SCREW, SHOULDER
    Part Number: P1645205862
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 44
    ELASTIC STOP NUT-M4 – Part Number: MHE4070-100
    ELASTIC STOP NUT-M4
    Part Number: MHE4070-100
      In Stock
    $5.95
  • 45
    SPRING – Part Number: P1645101801
    SPRING
    Part Number: P1645101801
      Special Order
    $5.95
  • 46
    MAGAZINE COVER – Part Number: P1645101901
    MAGAZINE COVER
    Part Number: P1645101901
      In Stock
    $5.95
  • 47
    STEEL CHANNEL – Part Number: P1640002000
    STEEL CHANNEL
    Part Number: P1640002000
      Special Order
    $5.95
  • 48
    MAGAZINE – Part Number: 9R209640
    MAGAZINE
    Part Number: 9R209640
      In Stock
    $33.22
  • 49
    SPRING – Part Number: P1645202262
    SPRING
    Part Number: P1645202262
    ★★★★★
    ★★★★★
    (4)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 50
    BUTTOM HD.SOC.SCREW – Part Number: S2810512100
    BUTTOM HD.SOC.SCREW
    Part Number: S2810512100
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 51
    E-RING – Part Number: S09103000
    E-RING
    Part Number: S09103000
      Special Order
    $5.95
  • 52
    SPRING, CONTACT FORCE – Part Number: 180563
    SPRING, CONTACT FORCE
    Part Number: 180563
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 53
    PIN – Part Number: P1645202462
    PIN
    Part Number: P1645202462
      Special Order
    $5.95
  • 54
    PUSHER – Part Number: P1645102501
    PUSHER
    Part Number: P1645102501
      Special Order
    $5.95
  • 55
    SCREW-SFHCS-M4X0.7X1 – Part Number: 174041
    SCREW-SFHCS-M4X0.7X1
    Part Number: 174041
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 56
    SCREW-SHCS-M4X0.70X1 – Part Number: MSC4070-10
    SCREW-SHCS-M4X0.70X1
    Part Number: MSC4070-10
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 57
    PIN SPRING – Part Number: 181920
    PIN SPRING
    Part Number: 181920
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 58
    COVER – Part Number: P1640003800
    COVER
    Part Number: P1640003800
      Special Order
    $5.95
  • 59
    TAIL HANGER – Part Number: P1645105501
    TAIL HANGER
    Part Number: P1645105501
      In Stock
    $5.95
  • 60
    BUTTON HD. SOC.SCREW – Part Number: S1210620100
    BUTTON HD. SOC.SCREW
    Part Number: S1210620100
      Special Order
    $5.95
  • 61
    WASHER FLAT – Part Number: 180449
    WASHER FLAT
    Part Number: 180449
    ★★★★★
    ★★★★★
    (5)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 62
    LOCK NUT – Part Number: S0710600
    LOCK NUT
    Part Number: S0710600
      Special Order
    $5.95
  • 63
    CONNECTOR – Part Number: G3800862
    CONNECTOR
    Part Number: G3800862
      In Stock
    $5.95
  • 64
    SPRING – Part Number: P1645205262
    SPRING
    Part Number: P1645205262
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 65
    ADJUSTING KNOB – Part Number: 9R217811
    ADJUSTING KNOB
    Part Number: 9R217811
      Special Order
    $5.95
  • 65
    ADJUST KNOB – Part Number: 9R199843
    ADJUST KNOB
    Part Number: 9R199843
      Special Order
    $5.95
  • 66
    SPRING – Part Number: P1645201262
    SPRING
    Part Number: P1645201262
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 67
    STEEL BALL – Part Number: S19102000
    STEEL BALL
    Part Number: S19102000
      Special Order
    $5.95
  • 68
    E-RING – Part Number: S09106000
    E-RING
    Part Number: S09106000
      Special Order
    $5.95
  • 69
    SAFETY A – Part Number: P1645201062
    SAFETY A
    Part Number: P1645201062
      In Stock
    $5.95
  • 70
    CONTACT FOOT-NO MAR – Part Number: 9R217812
    CONTACT FOOT-NO MAR
    Part Number: 9R217812
      Special Order
    $5.95
  • 70
    NO MAR TIP – Part Number: 9R199842
    NO MAR TIP
    Part Number: 9R199842
      On Order
    $5.95
  • 72
    RING-PISTON – Part Number: 180543
    RING-PISTON
    Part Number: 180543
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 73
    SWIVEL AIR FITTING – Part Number: S112218410
    SWIVEL AIR FITTING
    Part Number: S112218410
      Special Order
    $5.95
  • 74
    LABEL RATING CMPFN16SB – Part Number: N580127
    LABEL RATING CMPFN16SB
    Part Number: N580127
      Special Order
    $5.95
  • 74
    MODEL LABEL, FN250SB – Part Number: 9R198002
    MODEL LABEL, FN250SB
    Part Number: 9R198002
      Special Order
    $5.95
  • 75
    WARNING LABEL – Part Number: N580776
    WARNING LABEL
    Part Number: N580776
      Special Order
    $5.95
  • 75
    WARNING LABEL – Part Number: 9R198003
    WARNING LABEL
    Part Number: 9R198003
      Special Order
    $5.95
  • 76
    LABEL, PC LOGO – Part Number: 9R197976
    LABEL, PC LOGO
    Part Number: 9R197976
      Special Order
    $5.95
  • 78
    PIN SPRING – Part Number: 107583
    PIN SPRING
    Part Number: 107583
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 79
    SPRING PIN – Part Number: 195514
    SPRING PIN
    Part Number: 195514
      No Longer Available
  • 80
    PIN-SPRING-M3X20MM – Part Number: 180475
    PIN-SPRING-M3X20MM
    Part Number: 180475
      Special Order
    Minimum Quantity of 2 required
    $5.95
