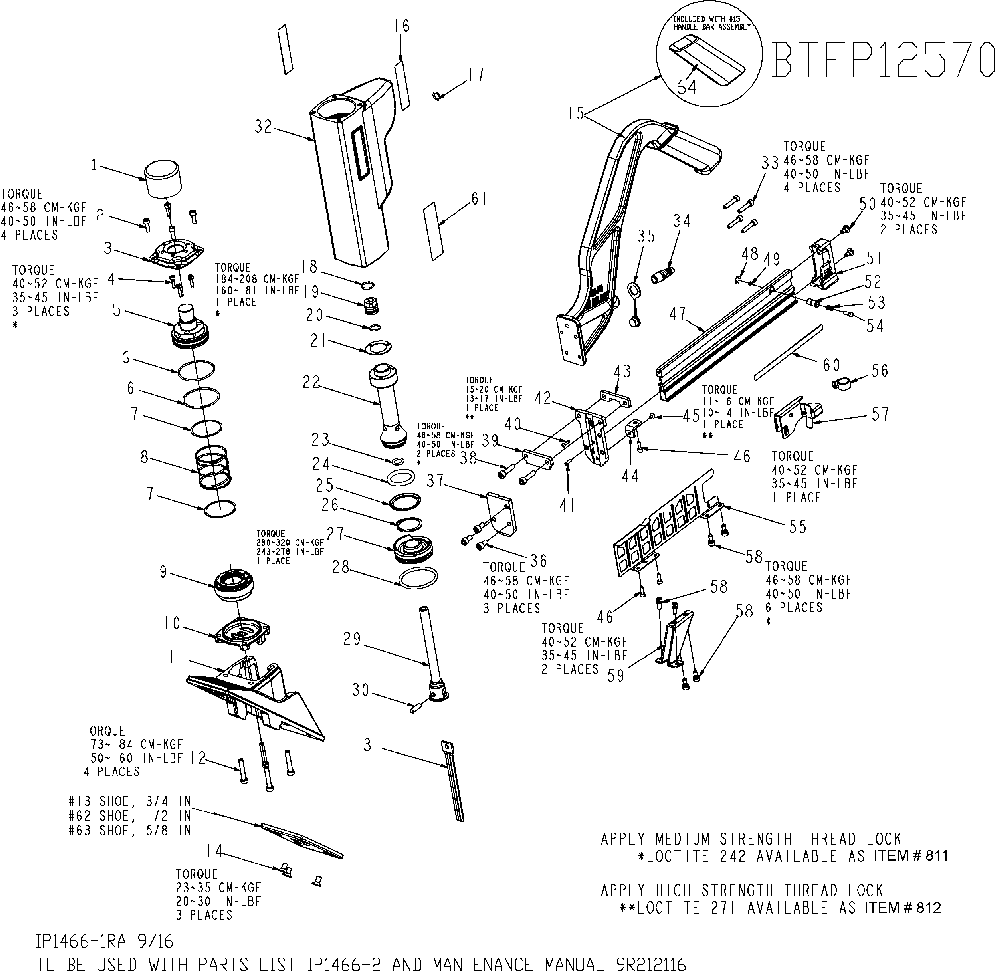

Exploded Diagram A Diagram and Parts List for Type 1 Bostitch Nailer
Exploded Diagram A
Previous Showing All Parts Next
Exploded Diagram A
Exploded Diagram A Diagram and Parts List for Type 1 Bostitch Nailer
  • 1
    HAMMER FACE – Part Number: 87502
    HAMMER FACE
    Part Number: 87502
      In Stock
    $31.93
  • 2
    SHCS, M5X0.80X16 – Part Number: 9R217764
    SHCS, M5X0.80X16
    Part Number: 9R217764
      No Longer Available
  • 3
    VALVE CAP – Part Number: 9R199438
    VALVE CAP
    Part Number: 9R199438
      No Longer Available
  • 4
    SCREW-SHCS-M4X0.7X16 – Part Number: MSC4070-16
    SCREW-SHCS-M4X0.7X16
    Part Number: MSC4070-16
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 5
    VALVE – Part Number: 9R198186
    VALVE
    Part Number: 9R198186
      In Stock
    $33.27
  • 6
    O-RING – Part Number: 9R199440
    O-RING
    Part Number: 9R199440
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 7
    SPACER – Part Number: 9R217780
    SPACER
    Part Number: 9R217780
      In Stock
    $5.95
  • 8
    SPRING – Part Number: 9R199616
    SPRING
    Part Number: 9R199616
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 9
    BUMPER – Part Number: 9R199467
    BUMPER
    Part Number: 9R199467
      In Stock
    $14.20
  • 10
    BASE – Part Number: 9R199469
    BASE
    Part Number: 9R199469
      No Longer Available
  • 11
    Shoe – Part Number: 9R217789
    Shoe
    Part Number: 9R217789
      No Longer Available
  • 12
    SCREW, SHCS – Part Number: 173767
    SCREW, SHCS
    Part Number: 173767
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 13
    SPACER-1/4 – Part Number: 105055
    SPACER-1/4
    Part Number: 105055
      In Stock
    $6.35
  • 14
    SCREW-SFHCS-1/4-20X1 – Part Number: UA4808.13
    SCREW-SFHCS-1/4-20X1
    Part Number: UA4808.13
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 15
    Handle bar Includes #64 grip – Part Number: 9R215109
    Handle bar Includes #64 grip
    Part Number: 9R215109
      No Longer Available
  • 16
    BOSTITCH LOGO LABEL – Part Number: 9R209351
    BOSTITCH LOGO LABEL
    Part Number: 9R209351
      Special Order
    $5.95
  • 17
    O-RING, 9.8 X 1.9 – Part Number: 184452
    O-RING, 9.8 X 1.9
    Part Number: 184452
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 18
    O-RING – Part Number: 9R199490
    O-RING
    Part Number: 9R199490
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 19
    PLUNGER - STEM – Part Number: 9R198191
    PLUNGER - STEM
    Part Number: 9R198191
      In Stock
    Minimum Quantity of 2 required
    $8.42
  • 20
    O-RING – Part Number: 86458
    O-RING
    Part Number: 86458
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $9.17
  • 21
    GASKET – Part Number: 9R199608
    GASKET
    Part Number: 9R199608
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 22
    CYLINDER – Part Number: 9R199433
    CYLINDER
    Part Number: 9R199433
      Special Order
    $54.27
  • 23
    O-RING-.487X.103 – Part Number: 850143
    O-RING-.487X.103
    Part Number: 850143
    ★★★★★
    ★★★★★
    (4)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 25
    CYLINDER CAP – Part Number: 9R199436
    CYLINDER CAP
    Part Number: 9R199436
      In Stock
    $5.95
  • 26
    C-RING – Part Number: 9R199437
    C-RING
    Part Number: 9R199437
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 27
    PISTON – Part Number: 9R198184
    PISTON
    Part Number: 9R198184
      Special Order
    $17.98
  • 28
    O-RING 50 X 4.0 – Part Number: 9R199432
    O-RING 50 X 4.0
    Part Number: 9R199432
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 29
    AIR VENT ASSEM. – Part Number: 9R199483
    AIR VENT ASSEM.
    Part Number: 9R199483
      Special Order
    $52.27
  • 30
    PIN- DOWEL .250 X .7 – Part Number: UB4112.3
    PIN- DOWEL .250 X .7
    Part Number: UB4112.3
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 31
    DRIVER – Part Number: 9R198183
    DRIVER
    Part Number: 9R198183
      In Stock
    $16.27
  • 32
    Frame – Part Number: 9R215110
    Frame
    Part Number: 9R215110
      No Longer Available
  • 33
    SCREW, SHCS – Part Number: 9R199466
    SCREW, SHCS
    Part Number: 9R199466
      No Longer Available
  • 34
    QUICK CONNECT – Part Number: 9R195624
    QUICK CONNECT
    Part Number: 9R195624
      Special Order
    $5.95
  • 35
    COVER – Part Number: 184432
    COVER
    Part Number: 184432
      Special Order
    $5.95
  • 36
    SCREW, SHCS, M6X1X12 – Part Number: 9R199442
    SCREW, SHCS, M6X1X12
    Part Number: 9R199442
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 37
    DOOR – Part Number: 9R198181
    DOOR
    Part Number: 9R198181
      In Stock
    $17.30
  • 38
    SCREW,SHCS M6X1.0X25 – Part Number: 9R199475
    SCREW,SHCS M6X1.0X25
    Part Number: 9R199475
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 39
    UPPER DOOR – Part Number: 9R198182
    UPPER DOOR
    Part Number: 9R198182
      No Longer Available
  • 40
    SCREW, SBHCS – Part Number: 9R199485
    SCREW, SBHCS
    Part Number: 9R199485
      Special Order
    $5.95
  • 41
    PIN SPRING – Part Number: MPG030012
    PIN SPRING
    Part Number: MPG030012
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 42
    CORE PLATE – Part Number: 9R198178
    CORE PLATE
    Part Number: 9R198178
      No Longer Available
  • 43
    CORE PLATE SPACER – Part Number: 9R198179
    CORE PLATE SPACER
    Part Number: 9R198179
      Special Order
    $5.95
  • 44
    CORE PLATE BRACKET – Part Number: 9R198180
    CORE PLATE BRACKET
    Part Number: 9R198180
      Special Order
    $5.95
  • 45
    SCREW, FHCS M4X0.7X6 – Part Number: 9R199443
    SCREW, FHCS M4X0.7X6
    Part Number: 9R199443
      Special Order
    $5.95
  • 46
    HEX.SOC.HD.BOLT – Part Number: S0110412101
    HEX.SOC.HD.BOLT
    Part Number: S0110412101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 47
    MAGAZINE – Part Number: 9R198188
    MAGAZINE
    Part Number: 9R198188
      Special Order
    $47.09
  • 48
    E-RING-6MM – Part Number: 184468
    E-RING-6MM
    Part Number: 184468
      Special Order
    $5.95
  • 49
    E-RING-2.5MM – Part Number: 180494
    E-RING-2.5MM
    Part Number: 180494
      Special Order
    $5.95
  • 50
    SHOULDER SCREW – Part Number: 9R199455
    SHOULDER SCREW
    Part Number: 9R199455
      No Longer Available
  • 51
    END COVER – Part Number: 9R199454
    END COVER
    Part Number: 9R199454
      No Longer Available
  • 52
    LOCATIONAL BUSHING – Part Number: 9R199453
    LOCATIONAL BUSHING
    Part Number: 9R199453
      No Longer Available
  • 53
    SPRING – Part Number: 9R199452
    SPRING
    Part Number: 9R199452
      Special Order
    $5.95
  • 54
    LOCATIONAL BAR – Part Number: 9R199451
    LOCATIONAL BAR
    Part Number: 9R199451
      No Longer Available
  • 55
    MAGAZINE COVER – Part Number: 9R198177
    MAGAZINE COVER
    Part Number: 9R198177
      No Longer Available
  • 56
    SPRING UNIT – Part Number: 9R199445
    SPRING UNIT
    Part Number: 9R199445
      Special Order
    Minimum Quantity of 2 required
    $6.30
  • 57
    PUSHER – Part Number: 9R198175
    PUSHER
    Part Number: 9R198175
      No Longer Available
  • 58
    SCREW,SHCS,M5X0.8X12 – Part Number: 9R199476
    SCREW,SHCS,M5X0.8X12
    Part Number: 9R199476
      No Longer Available
  • 59
    TAIL HANGER – Part Number: 9R199489
    TAIL HANGER
    Part Number: 9R199489
      No Longer Available
  • 60
    Btfp12570 – Part Number: 9R212117
    Btfp12570
    Part Number: 9R212117
      No Longer Available
  • 61
    WARNING LABEL – Part Number: 9R209356
    WARNING LABEL
    Part Number: 9R209356
      Special Order
    $5.95
  • 62
    SPACER-5/16 – Part Number: 105056
    SPACER-5/16
    Part Number: 105056
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 63
    SHOE-5/8 IN. – Part Number: 9R189876
    SHOE-5/8 IN.
    Part Number: 9R189876
      In Stock
    $5.95
  • 64
    RUBBER GRIP – Part Number: 9R199459
    RUBBER GRIP
    Part Number: 9R199459
      No Longer Available
  • 811
    LOCTITE – Part Number: 851385
    LOCTITE
    Part Number: 851385
      In Stock
    $42.66
  • 812
    LOCTITE – Part Number: 851325
    LOCTITE
    Part Number: 851325
      Special Order
    $44.16
