Ridgid 10 In. Compound Miter Saw Replacement Parts For Model R4110

We Sell Only Genuine Ridgid Parts

Popular Parts for R4110

Search Within Model

Questions & Answers for Ridgid R4110
Browse all Parts Search by Area
Page A Diagram and Parts List for  Ridgid Miter Saw
Page A
Page B Diagram and Parts List for  Ridgid Miter Saw
Page B
Page C Diagram and Parts List for  Ridgid Miter Saw
Page C
Page D Diagram and Parts List for  Ridgid Miter Saw
Page D
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for  Ridgid Miter Saw
Page B

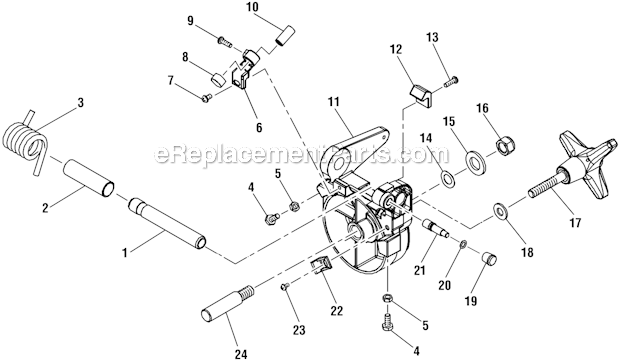

Page B Diagram and Parts List for  Ridgid Miter Saw
  • B-1
    Upper Pivot Shaft – Part Number: 089036005051
    Upper Pivot Shaft
    Part Number: 089036005051
      No Longer Available
  • B-2
    Sleeve – Part Number: 089036005053
    Sleeve
    Part Number: 089036005053
      No Longer Available
  • B-3
    Torsion Spring – Part Number: 089036005052
    Torsion Spring
    Part Number: 089036005052
      No Longer Available
  • B-4
    Screw – Part Number: 089036005077
    Screw
    Part Number: 089036005077
      No Longer Available
  • B-5
    Hex Nut – Part Number: 089036005078
    Hex Nut
    Part Number: 089036005078
      No Longer Available
  • B-6
    Laser Mount – Part Number: 089036005059
    Laser Mount
    Part Number: 089036005059
      No Longer Available
  • B-7
    Screw w/Washers – Part Number: 089036005060
    Screw w/Washers
    Part Number: 089036005060
      No Longer Available
  • B-8
    Laser Cover – Part Number: 089036005062
    Laser Cover
    Part Number: 089036005062
      No Longer Available
  • B-9
    Set Screw – Part Number: 089036005063
    Set Screw
    Part Number: 089036005063
      No Longer Available
  • B-10
    Laser Head – Part Number: 089036005061
    Laser Head
    Part Number: 089036005061
      No Longer Available
  • B-11
    Support Bracket – Part Number: 089036005074
    Support Bracket
    Part Number: 089036005074
      No Longer Available
  • B-12
    Knuckle Pad – Part Number: 089036005079
    Knuckle Pad
    Part Number: 089036005079
      No Longer Available
  • B-13
    Screw – Part Number: 089036005080
    Screw
    Part Number: 089036005080
      No Longer Available
  • B-14
    Washer – Part Number: 089036005083
    Washer
    Part Number: 089036005083
      No Longer Available
  • B-15
    Washer – Part Number: 089036005082
    Washer
    Part Number: 089036005082
      No Longer Available
  • B-16
    Lock Nut – Part Number: 089036005081
    Lock Nut
    Part Number: 089036005081
      No Longer Available
  • B-17
    Bevel Lock Knob – Part Number: 089036005084
    Bevel Lock Knob
    Part Number: 089036005084
      No Longer Available
  • B-18
    Washer – Part Number: 089036005085
    Washer
    Part Number: 089036005085
      No Longer Available
  • B-19
    Lock Pin Sleeve – Part Number: 089036005076
    Lock Pin Sleeve
    Part Number: 089036005076
      No Longer Available
  • B-20
    O-Ring – Part Number: 089036005135
    O-Ring
    Part Number: 089036005135
      No Longer Available
  • B-21
    Lock Pin – Part Number: 089036005075
    Lock Pin
    Part Number: 089036005075
      No Longer Available
  • B-22
    Bevel Indicator – Part Number: 089036005086
    Bevel Indicator
    Part Number: 089036005086
      No Longer Available
  • B-23
    Screw w/Washers – Part Number: 089036005087
    Screw w/Washers
    Part Number: 089036005087
      No Longer Available
  • B-24
    Pivot Bolt – Part Number: 089036005094
    Pivot Bolt
    Part Number: 089036005094
      No Longer Available
Page C
Page C Diagram and Parts List for  Ridgid Miter Saw
  • C-1
    Screw w/Washers – Part Number: 089036005058
    Screw w/Washers
    Part Number: 089036005058
      No Longer Available
  • C-2
    Dust Chute Assembly – Part Number: 089036005057
    Dust Chute Assembly
    Part Number: 089036005057
      No Longer Available
  • C-3
    Spring – Part Number: 089036005023
    Spring
    Part Number: 089036005023
      No Longer Available
  • C-4
    SPINDLE LOCK BUTTON – Part Number: 089028007024
    SPINDLE LOCK BUTTON
    Part Number: 089028007024
      In Stock
    $4.28
  • C-5
    Spring Lock – Part Number: 089036005022
    Spring Lock
    Part Number: 089036005022
      No Longer Available
  • C-6
    Screw w/Washers – Part Number: 089036005040
    Screw w/Washers
    Part Number: 089036005040
      No Longer Available
  • C-7
    E-Ring – Part Number: 089036005024
    E-Ring
    Part Number: 089036005024
      No Longer Available
  • C-8
    Guard Warning Label – Part Number: 089036005908
    Guard Warning Label
    Part Number: 089036005908
      No Longer Available
  • C-9
    Arm – Part Number: 089036005020
    Arm
    Part Number: 089036005020
      No Longer Available
  • C-10
    Fixed Screw – Part Number: 089036005054
    Fixed Screw
    Part Number: 089036005054
      No Longer Available
  • C-11
    Data Label – Part Number: 089036005901
    Data Label
    Part Number: 089036005901
      No Longer Available
  • C-12
    Stop Block – Part Number: 089036005116
    Stop Block
    Part Number: 089036005116
      No Longer Available
  • C-13
    Fixed Screw – Part Number: 089036005117
    Fixed Screw
    Part Number: 089036005117
      No Longer Available
  • C-14
    Screw w/Washer – Part Number: 089036005026
    Screw w/Washer
    Part Number: 089036005026
      No Longer Available
  • C-15
    Arbor Shaft Assembly – Part Number: 089036005705
    Arbor Shaft Assembly
    Part Number: 089036005705
      No Longer Available
  • C-16
    Screw – Part Number: 089036005021
    Screw
    Part Number: 089036005021
      No Longer Available
  • C-17
    Blade Washer – Part Number: 089036005072
    Blade Washer
    Part Number: 089036005072
      No Longer Available
  • C-18
    Blade – Part Number: 503501000
    Blade
    Part Number: 503501000
      No Longer Available
  • C-19
    Blade Screw – Part Number: 089036005073
    Blade Screw
    Part Number: 089036005073
      No Longer Available
  • C-20
    Lock Nut – Part Number: 089036005019
    Lock Nut
    Part Number: 089036005019
      No Longer Available
  • C-21
    Washer – Part Number: 089036005018
    Washer
    Part Number: 089036005018
      No Longer Available
  • C-22
    Inner Cover Plate – Part Number: 089036005013
    Inner Cover Plate
    Part Number: 089036005013
      No Longer Available
  • C-23
    Blade Direction Label – Part Number: 089036005909
    Blade Direction Label
    Part Number: 089036005909
      No Longer Available
  • C-24
    Screw – Part Number: 089036005010
    Screw
    Part Number: 089036005010
      No Longer Available
  • C-25
    Screw – Part Number: 089036005011
    Screw
    Part Number: 089036005011
      No Longer Available
  • C-26
    Volute Spring – Part Number: 089036005014
    Volute Spring
    Part Number: 089036005014
      No Longer Available
  • C-27
    Pusher Nut – Part Number: 089100121160
    Pusher Nut
    Part Number: 089100121160
      No Longer Available
  • C-28
    Roller – Part Number: 089100121159
    Roller
    Part Number: 089100121159
      No Longer Available
  • C-29
    Outer Cover Plate – Part Number: 089036005015
    Outer Cover Plate
    Part Number: 089036005015
      No Longer Available
  • C-30
    Spacer – Part Number: 089036005017
    Spacer
    Part Number: 089036005017
      No Longer Available
  • C-31
    Screw – Part Number: 089036005016
    Screw
    Part Number: 089036005016
      No Longer Available
  • C-32
    Actuator Link – Part Number: 089036005003
    Actuator Link
    Part Number: 089036005003
      No Longer Available
  • C-33
    Washer – Part Number: 089036005002
    Washer
    Part Number: 089036005002
      No Longer Available
  • C-34
    Screw – Part Number: 089036005001
    Screw
    Part Number: 089036005001
      No Longer Available
  • C-35
    Washer – Part Number: 089036005005
    Washer
    Part Number: 089036005005
      No Longer Available
  • C-36
    Spacer – Part Number: 089036005004
    Spacer
    Part Number: 089036005004
      No Longer Available
  • C-37
    Hand Warning Label – Part Number: 089036005907
    Hand Warning Label
    Part Number: 089036005907
      No Longer Available
  • C-38
    Lower Guard – Part Number: 089036005012
    Lower Guard
    Part Number: 089036005012
      No Longer Available
  • C-39
    Screw – Part Number: 089036005006
    Screw
    Part Number: 089036005006
      No Longer Available
  • C-40
    Washer – Part Number: 089036005008
    Washer
    Part Number: 089036005008
      No Longer Available
  • C-41
    Washer – Part Number: 089036005007
    Washer
    Part Number: 089036005007
      No Longer Available
  • C-42
    Washer – Part Number: 089036005009
    Washer
    Part Number: 089036005009
      No Longer Available
  • C-43
    Bearing Plate – Part Number: 089036005025
    Bearing Plate
    Part Number: 089036005025
      No Longer Available
  • C-44
    Bearing ball 6002 zrs – Part Number: 89036005069
    Bearing ball 6002 zrs
    Part Number: 89036005069
      Special Order
    $5.17
  • C-45
    Armature Assembly – Part Number: 089036005706
    Armature Assembly
    Part Number: 089036005706
      No Longer Available
  • C-46
    Bearing Ball – Part Number: 089036005071
    Bearing Ball
    Part Number: 089036005071
      No Longer Available
  • C-47
    Bearing Seat – Part Number: 089036005032
    Bearing Seat
    Part Number: 089036005032
      No Longer Available
  • C-48
    Baffle – Part Number: 089036005033
    Baffle
    Part Number: 089036005033
      No Longer Available
  • C-49
    Bolt w/Washers – Part Number: 089036005031
    Bolt w/Washers
    Part Number: 089036005031
      No Longer Available
  • C-50
    Field Assembly – Part Number: 089036005029
    Field Assembly
    Part Number: 089036005029
      No Longer Available
  • C-51
    Hex Nut – Part Number: 089036005030
    Hex Nut
    Part Number: 089036005030
      No Longer Available
  • C-52
    Lock Nut – Part Number: 089028007126
    Lock Nut
    Part Number: 089028007126
      No Longer Available
  • C-53
    Motor Housing – Part Number: 089036005027
    Motor Housing
    Part Number: 089036005027
      No Longer Available
  • C-54
    Warning Label – Part Number: 089036005902
    Warning Label
    Part Number: 089036005902
      No Longer Available
  • C-55
    Brush Cap – Part Number: 089100121099
    Brush Cap
    Part Number: 089100121099
      In Stock
    $6.37
  • C-56
    Brush Assembly – Part Number: 089036005035
    Brush Assembly
    Part Number: 089036005035
      No Longer Available
  • C-57
    Brush Holder – Part Number: 089100121090
    Brush Holder
    Part Number: 089100121090
      In Stock
    $11.46
  • C-58
    Fixed Screw – Part Number: 089036005028
    Fixed Screw
    Part Number: 089036005028
      No Longer Available
  • C-59
    Screw w/Washers – Part Number: 089036005034
    Screw w/Washers
    Part Number: 089036005034
      No Longer Available
  • C-60
    End Cap – Part Number: 089036005050
    End Cap
    Part Number: 089036005050
      No Longer Available
  • C-61
    Screw – Part Number: 089036005049
    Screw
    Part Number: 089036005049
      No Longer Available
  • C-62
    Dust Bag Assembly – Part Number: 089036005712
    Dust Bag Assembly
    Part Number: 089036005712
      No Longer Available
Page D

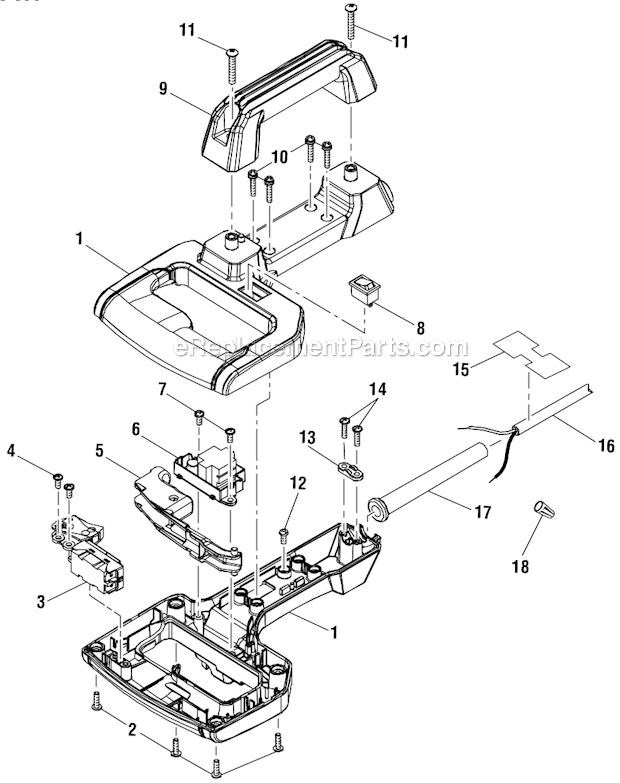

Page D Diagram and Parts List for  Ridgid Miter Saw
  • D-1
    "D" Handle Assembly – Part Number: 089036005713
    "D" Handle Assembly
    Part Number: 089036005713
      No Longer Available
  • D-2
    Screw – Part Number: 089036005049
    Screw
    Part Number: 089036005049
      No Longer Available
  • D-3
    Switch – Part Number: 089036005044
    Switch
    Part Number: 089036005044
      No Longer Available
  • D-4
    Screw – Part Number: 089036005045
    Screw
    Part Number: 089036005045
      No Longer Available
  • D-5
    Trigger – Part Number: 089036005046
    Trigger
    Part Number: 089036005046
      No Longer Available
  • D-6
    Circuit Breaker Assembly – Part Number: 089036005037
    Circuit Breaker Assembly
    Part Number: 089036005037
      No Longer Available
  • D-7
    Screw – Part Number: 089036005038
    Screw
    Part Number: 089036005038
      No Longer Available
  • D-8
    Laser On/Off Switch – Part Number: 089036005042
    Laser On/Off Switch
    Part Number: 089036005042
      No Longer Available
  • D-9
    Carry Handle – Part Number: 089036005056
    Carry Handle
    Part Number: 089036005056
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
