Page A Diagram and Parts List for Type 1 Porter Cable Miter Saw
Page A

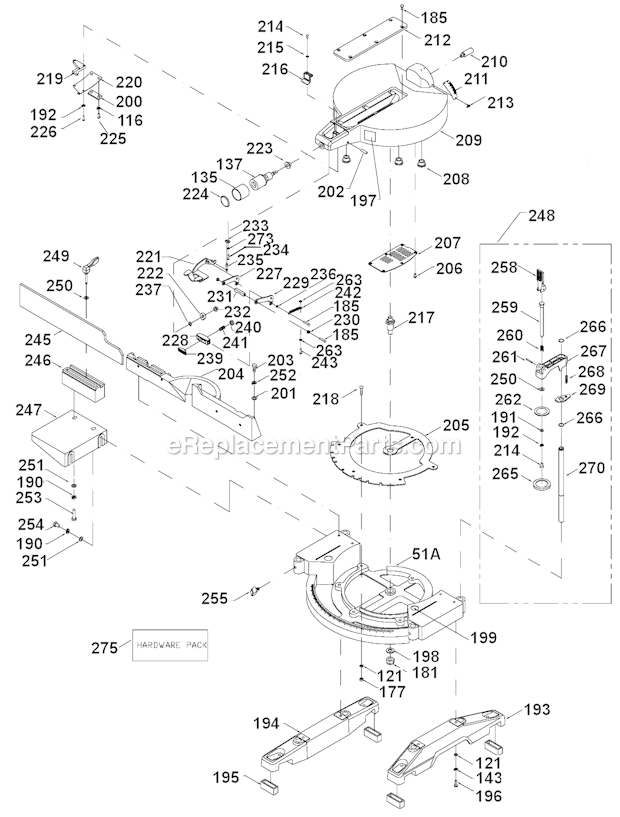

Page B Diagram and Parts List for Type 1 Porter Cable Miter Saw
Page B
Previous Showing All Parts Next
Page A

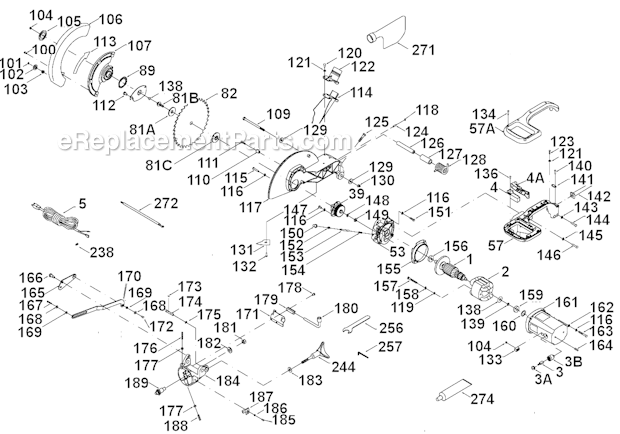

Page A Diagram and Parts List for Type 1 Porter Cable Miter Saw
  • 1
    Armature – Part Number: 894412
    Armature
    Part Number: 894412
      No Longer Available
  • 2
    Field – Part Number: 894539
    Field
    Part Number: 894539
      No Longer Available
  • 3
    Miter Saw Brush – Part Number: 1348266
    $25.00
  • 3A
    Brush Cap – Part Number: 1348267
    Brush Cap
    Part Number: 1348267
      No Longer Available
  • 3B
    Brush Holder – Part Number: 1348263
    Brush Holder
    Part Number: 1348263
      No Longer Available
  • 4
    Switch – Part Number: 894427
    Switch
    Part Number: 894427
      No Longer Available
  • 4A
    Switch Cover – Part Number: 894426
    Switch Cover
    Part Number: 894426
      No Longer Available
  • 5
    CORD KIT – Part Number: 5140113-88
    CORD KIT
    Part Number: 5140113-88
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $31.32
  • 39
    Jackshaft Assembly – Part Number: 894436
    Jackshaft Assembly
    Part Number: 894436
      No Longer Available
  • 53
    Gear Housing – Part Number: 894449
    Gear Housing
    Part Number: 894449
      No Longer Available
  • 57
    Bottom Handle – Part Number: 894428
    Bottom Handle
    Part Number: 894428
      No Longer Available
  • 57A
    Top Handle – Part Number: 894424
    Top Handle
    Part Number: 894424
      No Longer Available
  • 81A
    Outer Blade Flange – Part Number: 900983
    Outer Blade Flange
    Part Number: 900983
      No Longer Available
  • 81B
    Arbor Bolt – Part Number: 908601
    Arbor Bolt
    Part Number: 908601
      No Longer Available
  • 81C
    Inner Blade Flange – Part Number: 1347233
    Inner Blade Flange
    Part Number: 1347233
      No Longer Available
  • 89
    GUARD SPRING – Part Number: 490926-00
    GUARD SPRING
    Part Number: 490926-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 100
    Screw – Part Number: 901021201711
    Screw
    Part Number: 901021201711
      No Longer Available
  • 101
    M5 Push Nut – Part Number: 1347287
    M5 Push Nut
    Part Number: 1347287
      No Longer Available
  • 102
    Wheel – Part Number: 1347286
    Wheel
    Part Number: 1347286
      No Longer Available
  • 103
    Bushing – Part Number: 1347285
    Bushing
    Part Number: 1347285
      No Longer Available
  • 104
    LOCK NUT – Part Number: 488871-00
    LOCK NUT
    Part Number: 488871-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 105
    Plate – Part Number: 1347280
    Plate
    Part Number: 1347280
      No Longer Available
  • 106
    Blade Guard – Part Number: 900261
    Blade Guard
    Part Number: 900261
      No Longer Available
  • 107
    Blade Guard Mount – Part Number: 894390
    Blade Guard Mount
    Part Number: 894390
      No Longer Available
  • 108
    Carriage Bolt – Part Number: 488867-00
    Carriage Bolt
    Part Number: 488867-00
      No Longer Available
  • 109
    Pivot Bolt – Part Number: 1347267
    Pivot Bolt
    Part Number: 1347267
      No Longer Available
  • 110
    Guard Stop – Part Number: 1347289
    Guard Stop
    Part Number: 1347289
      In Stock
    $5.95
  • 111
    Special Screw – Part Number: 1347288
    Special Screw
    Part Number: 1347288
      No Longer Available
  • 112
    Screw – Part Number: 901010600629
    Screw
    Part Number: 901010600629
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 113
    Directional Label – Part Number: 894388
    Directional Label
    Part Number: 894388
      No Longer Available
  • 114
    Dust Shroud – Part Number: 1347308
    Dust Shroud
    Part Number: 1347308
      No Longer Available
  • 115
    Screw – Part Number: 1347290
    Screw
    Part Number: 1347290
      No Longer Available
  • 116
    Washer – Part Number: 488874-00
    Washer
    Part Number: 488874-00
      In Stock
    Minimum Quantity of 2 required
    $6.32
  • 118
    Hex Nut – Part Number: 1243395
    Hex Nut
    Part Number: 1243395
      Special Order
    $5.95
  • 119
    Flat Washer – Part Number: 1246102
    Flat Washer
    Part Number: 1246102
      No Longer Available
  • 120
    Screw – Part Number: 901021201711
    Screw
    Part Number: 901021201711
      No Longer Available
  • 121
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 122
    Dust Spout – Part Number: 1347309
    Dust Spout
    Part Number: 1347309
      No Longer Available
  • 123
    Screw – Part Number: 894411
    Screw
    Part Number: 894411
      No Longer Available
  • 124
    Screw – Part Number: 894413
    Screw
    Part Number: 894413
      No Longer Available
  • 125
    Screw – Part Number: 901010600629
    Screw
    Part Number: 901010600629
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 126
    Spacer – Part Number: 1346285
    Spacer
    Part Number: 1346285
      No Longer Available
  • 127
    Bushing – Part Number: 1346272
    Bushing
    Part Number: 1346272
      No Longer Available
  • 128
    Spring – Part Number: 1347278
    Spring
    Part Number: 1347278
      No Longer Available
  • 129
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 130
    Lock Nut – Part Number: 1342922
    Lock Nut
    Part Number: 1342922
      No Longer Available
  • 131
    Deflector – Part Number: 1347266
    Deflector
    Part Number: 1347266
      No Longer Available
  • 132
    Machine Screw – Part Number: 901020100559
    Machine Screw
    Part Number: 901020100559
      Special Order
    $5.95
  • 133
    Block – Part Number: 1349622
    Block
    Part Number: 1349622
      Special Order
    $5.95
  • 134
    Screw – Part Number: 1350297S
    Screw
    Part Number: 1350297S
      No Longer Available
  • 136
    Screw – Part Number: EB703709
    Screw
    Part Number: EB703709
      No Longer Available
  • 138
    Washer – Part Number: 489143-00
    Washer
    Part Number: 489143-00
      No Longer Available
  • 139
    Special Washer – Part Number: 1348660
    Special Washer
    Part Number: 1348660
      No Longer Available
  • 140
    Screw – Part Number: 894429
    Screw
    Part Number: 894429
      No Longer Available
  • 141
    Cord Clamp – Part Number: 894430
    Cord Clamp
    Part Number: 894430
      No Longer Available
  • 142
    Strain Relief – Part Number: 894431
    Strain Relief
    Part Number: 894431
      No Longer Available
  • 143
    Lock Washer – Part Number: 491957-00
    Lock Washer
    Part Number: 491957-00
      No Longer Available
  • 144
    Machine Screw – Part Number: 901020100559
    Machine Screw
    Part Number: 901020100559
      Special Order
    $5.95
  • 145
    Washer – Part Number: 1340622
    Washer
    Part Number: 1340622
      No Longer Available
  • 146
    Screw – Part Number: 1310157
    Screw
    Part Number: 1310157
      No Longer Available
  • 147
    Screw – Part Number: 1347291
    Screw
    Part Number: 1347291
      No Longer Available
  • 148
    Ring – Part Number: 1243407
    Ring
    Part Number: 1243407
      No Longer Available
  • 149
    Bearing – Part Number: 1341834
    Bearing
    Part Number: 1341834
      Special Order
    $30.00
  • 150
    Arbor Button – Part Number: 894453
    Arbor Button
    Part Number: 894453
      No Longer Available
  • 151
    Screw – Part Number: 1346716
    Screw
    Part Number: 1346716
      No Longer Available
  • 152
    E-Ring – Part Number: 894452
    E-Ring
    Part Number: 894452
      No Longer Available
  • 153
    Lock Pin – Part Number: 894454
    Lock Pin
    Part Number: 894454
      No Longer Available
  • 154
    Spring – Part Number: 1348261
    Spring
    Part Number: 1348261
      Special Order
    $5.95
  • 155
    Ring – Part Number: 1347587
    Ring
    Part Number: 1347587
      No Longer Available
  • 156
    Bearing – Part Number: 400081390008
    Bearing
    Part Number: 400081390008
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $56.82
  • 157
    Screw – Part Number: 1344026
    Screw
    Part Number: 1344026
      Special Order
    $9.28
  • 158
    LOCK WASHER – Part Number: 488808-00
    LOCK WASHER
    Part Number: 488808-00
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 159
    Bearing – Part Number: 894450
    Bearing
    Part Number: 894450
      No Longer Available
  • 160
    Wavy Washer – Part Number: 1343267
    Wavy Washer
    Part Number: 1343267
      Special Order
    $5.95
  • 161
    Motor Housing – Part Number: 894467
    Motor Housing
    Part Number: 894467
      No Longer Available
  • 162
    FL Washer – Part Number: 1246140
    FL Washer
    Part Number: 1246140
      No Longer Available
  • 163
    Screw – Part Number: 894476
    Screw
    Part Number: 894476
      No Longer Available
  • 164
    Set Screw – Part Number: 1246043
    Set Screw
    Part Number: 1246043
      No Longer Available
  • 165
    Plate – Part Number: 1347270
    Plate
    Part Number: 1347270
      No Longer Available
  • 166
    Stop Screw – Part Number: 1347250
    Stop Screw
    Part Number: 1347250
      No Longer Available
  • 167
    Mach Screw – Part Number: 1246001
    Mach Screw
    Part Number: 1246001
      No Longer Available
  • 168
    Washer – Part Number: 1346291
    Washer
    Part Number: 1346291
      In Stock
    $5.95
  • 169
    Spacer – Part Number: 1346290
    Spacer
    Part Number: 1346290
      No Longer Available
  • 170
    Linkage – Part Number: 1347269
    Linkage
    Part Number: 1347269
      Special Order
    $17.50
  • 171
    Pinch Guard – Part Number: 1347238
    Pinch Guard
    Part Number: 1347238
      No Longer Available
  • 172
    Screw – Part Number: 901024531123S
    Screw
    Part Number: 901024531123S
      No Longer Available
  • 173
    Spring Plate – Part Number: 1347296
    Spring Plate
    Part Number: 1347296
      No Longer Available
  • 174
    Lock Down Pin – Part Number: 894489
    Lock Down Pin
    Part Number: 894489
      No Longer Available
  • 175
    E-Ring – Part Number: 894490
    E-Ring
    Part Number: 894490
      No Longer Available
  • 176
    Set Screw – Part Number: 901040800109
    Set Screw
    Part Number: 901040800109
      No Longer Available
  • 177
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 178
    Screw – Part Number: 901051631126S
    Screw
    Part Number: 901051631126S
      Special Order
    $5.95
  • 179
    Clip – Part Number: 1346330
    Clip
    Part Number: 1346330
      Special Order
    $5.95
  • 180
    Wrench Non Adjust – Part Number: 894496
    Wrench Non Adjust
    Part Number: 894496
      No Longer Available
  • 181
    Lock Nut – Part Number: 1347293
    Lock Nut
    Part Number: 1347293
      No Longer Available
  • 182
    Washer – Part Number: 1346288
    Washer
    Part Number: 1346288
      No Longer Available
  • 183
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 185
    Machine Screw – Part Number: 901020100559
    Machine Screw
    Part Number: 901020100559
      Special Order
    $5.95
  • 186
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 187
    Bevel Gauge Pointer – Part Number: 894504
    Bevel Gauge Pointer
    Part Number: 894504
      No Longer Available
  • 188
    Screw – Part Number: 901041501178
    Screw
    Part Number: 901041501178
      No Longer Available
  • 189
    Pivot Bolt – Part Number: 1347236
    Pivot Bolt
    Part Number: 1347236
      No Longer Available
  • 238
    Wire Nut – Part Number: 488979-00
    Wire Nut
    Part Number: 488979-00
      Special Order
    $5.95
  • 244
    Handle – Part Number: 894499
    Handle
    Part Number: 894499
      No Longer Available
  • 256
    Wrench Open End – Part Number: 896316
    Wrench Open End
    Part Number: 896316
      No Longer Available
  • 257
    Hex Wrench – Part Number: 955030202167
    Hex Wrench
    Part Number: 955030202167
      No Longer Available
  • 271
    Dust Bag – Part Number: 894410
    Dust Bag
    Part Number: 894410
      No Longer Available
  • 272
    Lead – Part Number: 895326
    Lead
    Part Number: 895326
      No Longer Available
  • 274
    TUBE GREASE – Part Number: 878499
    TUBE GREASE
    Part Number: 878499
      No Longer Available
Page B
Page B Diagram and Parts List for Type 1 Porter Cable Miter Saw
  • 116
    Washer – Part Number: 488874-00
    Washer
    Part Number: 488874-00
      In Stock
    Minimum Quantity of 2 required
    $6.32
  • 121
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 135
    HANDLE COVER – Part Number: 894584
    HANDLE COVER
    Part Number: 894584
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $5.95
  • 137
    Handle – Part Number: 894583
    Handle
    Part Number: 894583
      No Longer Available
  • 143
    Lock Washer – Part Number: 491957-00
    Lock Washer
    Part Number: 491957-00
      No Longer Available
  • 177
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 181
    Lock Nut – Part Number: 1347293
    Lock Nut
    Part Number: 1347293
      No Longer Available
  • 185
    Machine Screw – Part Number: 901020100559
    Machine Screw
    Part Number: 901020100559
      Special Order
    $5.95
  • 190
    Lock Washer – Part Number: 491957-00
    Lock Washer
    Part Number: 491957-00
      No Longer Available
  • 191
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 192
    Lock Washer – Part Number: 491957-00
    Lock Washer
    Part Number: 491957-00
      No Longer Available
  • 193
    Right Foot – Part Number: 894542
    Right Foot
    Part Number: 894542
      No Longer Available
  • 194
    Left Foot – Part Number: 894541
    Left Foot
    Part Number: 894541
      No Longer Available
  • 195
    FOOT – Part Number: 894543
    FOOT
    Part Number: 894543
    ★★★★★
    ★★★★★
    (1)
      On Order
    $5.95
  • 196
    Machine Screw – Part Number: 901020100559
    Machine Screw
    Part Number: 901020100559
      Special Order
    $5.95
  • 197
    Warning Label – Part Number: 894931
    Warning Label
    Part Number: 894931
      No Longer Available
  • 198
    Washer – Part Number: 1347252
    Washer
    Part Number: 1347252
      No Longer Available
  • 199
    Warning Label – Part Number: 488837-00
    Warning Label
    Part Number: 488837-00
      No Longer Available
  • 200
    Spring Support – Part Number: 894587
    Spring Support
    Part Number: 894587
      No Longer Available
  • 201
    Washer – Part Number: 488822-00
    Washer
    Part Number: 488822-00
      No Longer Available
  • 202
    Roll Pin – Part Number: 894575
    Roll Pin
    Part Number: 894575
      No Longer Available
  • 203
    Screw – Part Number: 901010600629
    Screw
    Part Number: 901010600629
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 205
    Indexing Ring – Part Number: 894559
    Indexing Ring
    Part Number: 894559
      No Longer Available
  • 206
    Machine Screw – Part Number: 901020100559
    Machine Screw
    Part Number: 901020100559
      Special Order
    $5.95
  • 207
    Plate – Part Number: 1347274
    Plate
    Part Number: 1347274
      Special Order
    $5.95
  • 208
    Wear Pad – Part Number: 1346269
    Wear Pad
    Part Number: 1346269
      No Longer Available
  • 210
    Stop Stud – Part Number: 1347259
    Stop Stud
    Part Number: 1347259
      No Longer Available
  • 212
    Zero Clearance Insert – Part Number: 894567
    Zero Clearance Insert
    Part Number: 894567
      No Longer Available
  • 213
    DR. Screw – Part Number: 1310016
    DR. Screw
    Part Number: 1310016
      No Longer Available
  • 214
    Machine Screw – Part Number: 901020100559
    Machine Screw
    Part Number: 901020100559
      Special Order
    $5.95
  • 215
    Washer – Part Number: 904010101610S
    Washer
    Part Number: 904010101610S
      No Longer Available
  • 216
    Miter Pointer – Part Number: 1347253
    Miter Pointer
    Part Number: 1347253
      No Longer Available
  • 217
    Pivot Bolt – Part Number: 1347236
    Pivot Bolt
    Part Number: 1347236
      No Longer Available
  • 218
    Screw – Part Number: 894573
    Screw
    Part Number: 894573
      No Longer Available
  • 219
    Detent Housing – Part Number: 894574
    Detent Housing
    Part Number: 894574
      No Longer Available
  • 220
    Locking Spring Steel – Part Number: 894576
    Locking Spring Steel
    Part Number: 894576
      No Longer Available
  • 221
    Detent Lever – Part Number: 894577
    Detent Lever
    Part Number: 894577
      No Longer Available
  • 222
    Cam – Part Number: 894580
    Cam
    Part Number: 894580
      No Longer Available
  • 223
    Hat Bushing – Part Number: 894582
    Hat Bushing
    Part Number: 894582
      No Longer Available
  • 224
    Cap – Part Number: 894585
    Cap
    Part Number: 894585
      No Longer Available
  • 225
    Screw – Part Number: 1346716
    Screw
    Part Number: 1346716
      No Longer Available
  • 226
    Screw – Part Number: 894588
    Screw
    Part Number: 894588
      No Longer Available
  • 227
    L. Lock Bar Strap – Part Number: 894589
    L. Lock Bar Strap
    Part Number: 894589
      No Longer Available
  • 228
    Adj. Pressure Shoe – Part Number: 894590
    Adj. Pressure Shoe
    Part Number: 894590
      No Longer Available
  • 229
    R. Lock Bar Strap – Part Number: 894591
    R. Lock Bar Strap
    Part Number: 894591
      No Longer Available
  • 230
    Bushing – Part Number: 894592
    Bushing
    Part Number: 894592
      No Longer Available
  • 231
    Cam Bar – Part Number: 894593
    Cam Bar
    Part Number: 894593
      No Longer Available
  • 232
    Hat Bushing – Part Number: 894594
    Hat Bushing
    Part Number: 894594
      No Longer Available
  • 233
    Hanger – Part Number: 894595
    Hanger
    Part Number: 894595
      No Longer Available
  • 234
    Machine Screw – Part Number: 901020100559
    Machine Screw
    Part Number: 901020100559
      Special Order
    $5.95
  • 235
    Extension Spring – Part Number: 894597
    Extension Spring
    Part Number: 894597
      No Longer Available
  • 236
    Washer – Part Number: 894599
    Washer
    Part Number: 894599
      No Longer Available
  • 237
    Stop Ring – Part Number: 894581
    Stop Ring
    Part Number: 894581
      No Longer Available
  • 239
    Pressure Pad – Part Number: 895192
    Pressure Pad
    Part Number: 895192
      No Longer Available
  • 240
    Wire Nut – Part Number: 895193
    Wire Nut
    Part Number: 895193
      No Longer Available
  • 241
    Screw – Part Number: 895194
    Screw
    Part Number: 895194
      No Longer Available
  • 242
    Spring Extension – Part Number: 895195
    Spring Extension
    Part Number: 895195
      No Longer Available
  • 243
    Screw – Part Number: 895196
    Screw
    Part Number: 895196
      No Longer Available
  • 245
    Fence Slide – Part Number: 894514
    Fence Slide
    Part Number: 894514
      No Longer Available
  • 246
    Fence Slide Support – Part Number: 894515
    Fence Slide Support
    Part Number: 894515
      No Longer Available
  • 248
    CLAMP – Part Number: 894521
    CLAMP
    Part Number: 894521
      In Stock
    $40.20
  • 249
    Clamp Lever – Part Number: 894508
    Clamp Lever
    Part Number: 894508
      No Longer Available
  • 250
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 251
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 252
    Lock Washer – Part Number: 491957-00
    Lock Washer
    Part Number: 491957-00
      No Longer Available
  • 253
    Screw – Part Number: 901010600629
    Screw
    Part Number: 901010600629
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 254
    Screw – Part Number: 901010600629
    Screw
    Part Number: 901010600629
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 255
    Clamp Knob – Part Number: 894538
    Clamp Knob
    Part Number: 894538
      No Longer Available
  • 258
    Clamp Lever – Part Number: 894522
    Clamp Lever
    Part Number: 894522
      No Longer Available
  • 259
    Plunge Rod – Part Number: 894523
    Plunge Rod
    Part Number: 894523
      No Longer Available
  • 260
    Spring – Part Number: 1346337
    Spring
    Part Number: 1346337
      Special Order
    $5.95
  • 261
    Roll Pin – Part Number: 1246023
    Roll Pin
    Part Number: 1246023
      No Longer Available
  • 262
    Cup – Part Number: 1342915
    Cup
    Part Number: 1342915
      No Longer Available
  • 263
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 265
    Rubber Cap – Part Number: 34-556
    Rubber Cap
    Part Number: 34-556
      No Longer Available
  • 266
    Retaining Ring – Part Number: 1348273
    Retaining Ring
    Part Number: 1348273
      Special Order
    $5.95
  • 267
    CLAMP – Part Number: 894521
    CLAMP
    Part Number: 894521
      In Stock
    $40.20
  • 268
    Spring – Part Number: 1346338
    Spring
    Part Number: 1346338
      Special Order
    $5.95
  • 269
    Lever – Part Number: 1346318
    Lever
    Part Number: 1346318
      Special Order
    $5.95
  • 270
    Clamp Shaft – Part Number: 894537
    Clamp Shaft
    Part Number: 894537
      No Longer Available
  • 273
    Washer – Part Number: 895325
    Washer
    Part Number: 895325
      No Longer Available
  • 275
    Hardware Pack – Part Number: 894598
    Hardware Pack
    Part Number: 894598
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
