Delta Miter Saw Replacement Parts For Model 36-040 (Type 1)

Delta Parts We Sell Only Genuine Delta Parts

Popular Parts for 36-040

Search Within Model

Questions & Answers for Delta 36-040
Browse all Parts Search by Area
Miscellaneous Parts Diagram and Parts List for Type 1 Delta Miter Saw
Miscellaneous Parts
Page A Diagram and Parts List for Type 1 Delta Miter Saw
Page A
Page B Diagram and Parts List for Type 1 Delta Miter Saw
Page B
Page C Diagram and Parts List for Type 1 Delta Miter Saw
Page C
Previous Showing All Parts Next
Miscellaneous Parts
Miscellaneous Parts Diagram and Parts List for Type 1 Delta Miter Saw
  • 200
    MTR 1PH MBX – Part Number: 1343513
    MTR 1PH MBX
    Part Number: 1343513
      No Longer Available

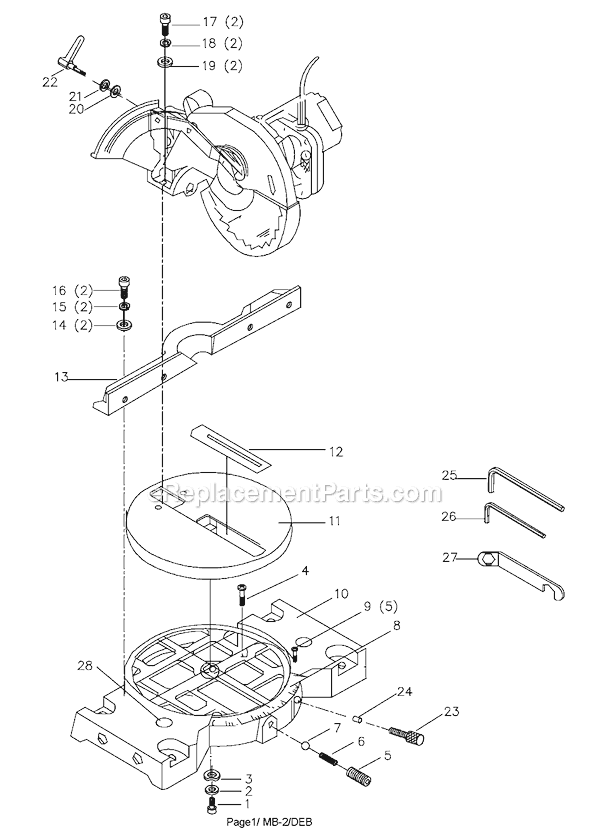

Page A
Page A Diagram and Parts List for Type 1 Delta Miter Saw
  • 1
    Pivot Screw – Part Number: 1343375
    Pivot Screw
    Part Number: 1343375
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $6.16
  • 2
    Washer – Part Number: 491956-00
    Washer
    Part Number: 491956-00
      No Longer Available
  • 3
    Wavy Washer – Part Number: 489194-00
    Wavy Washer
    Part Number: 489194-00
      Special Order
    $6.16
  • 4
    Screw – Part Number: 1343476
    Screw
    Part Number: 1343476
      No Longer Available
  • 5
    Set Screw – Part Number: 1311003
    Set Screw
    Part Number: 1311003
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 6
    Spring – Part Number: 1343477
    Spring
    Part Number: 1343477
      No Longer Available
  • 7
    5/16 Ball – Part Number: 1246197
    5/16 Ball
    Part Number: 1246197
      No Longer Available
  • 8
    Scale – Part Number: 899819
    Scale
    Part Number: 899819
      No Longer Available
  • 9
    DR. Screw – Part Number: 1310016
    DR. Screw
    Part Number: 1310016
      No Longer Available
  • 10
    Base – Part Number: 899821
    Base
    Part Number: 899821
      No Longer Available
  • 11
    Table – Part Number: 1343480
    Table
    Part Number: 1343480
      No Longer Available
  • 12
    Table Insert – Part Number: 899822
    Table Insert
    Part Number: 899822
      No Longer Available
  • 13
    Fence – Part Number: 899823
    Fence
    Part Number: 899823
      No Longer Available
  • 14
    FL Washer – Part Number: 1246140
    FL Washer
    Part Number: 1246140
      No Longer Available
  • 15
    Washer – Part Number: 488874-00
    Washer
    Part Number: 488874-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 16
    Screw – Part Number: 1243336
    Screw
    Part Number: 1243336
      No Longer Available
  • 17
    Cap Screw – Part Number: 1246104
    Cap Screw
    Part Number: 1246104
      No Longer Available
  • 18
    Washer – Part Number: 488874-00
    Washer
    Part Number: 488874-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 19
    FL Washer – Part Number: 1246140
    FL Washer
    Part Number: 1246140
      No Longer Available
  • 20
    FL Washer – Part Number: 1246140
    FL Washer
    Part Number: 1246140
      No Longer Available
  • 21
    Washer – Part Number: 488874-00
    Washer
    Part Number: 488874-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 22
    Clamp Lever – Part Number: 899824
    Clamp Lever
    Part Number: 899824
      No Longer Available
  • 23
    Knob – Part Number: 1343539
    Knob
    Part Number: 1343539
      No Longer Available
  • 24
    Plug – Part Number: 1343484
    Plug
    Part Number: 1343484
      No Longer Available
  • 25
    HEX WRENCH (5MM) – Part Number: 884299
    HEX WRENCH (5MM)
    Part Number: 884299
      On Order
    $6.16
  • 26
    Hex Wrench – Part Number: 1330154
    Hex Wrench
    Part Number: 1330154
      No Longer Available
  • 27
    BLADE WRENCH – Part Number: 488905-00
    BLADE WRENCH
    Part Number: 488905-00
    ★★★★★
    ★★★★★
    (3)
      Special Order
    $6.16
  • 28
    Warning Label – Part Number: 488837-00
    Warning Label
    Part Number: 488837-00
      No Longer Available

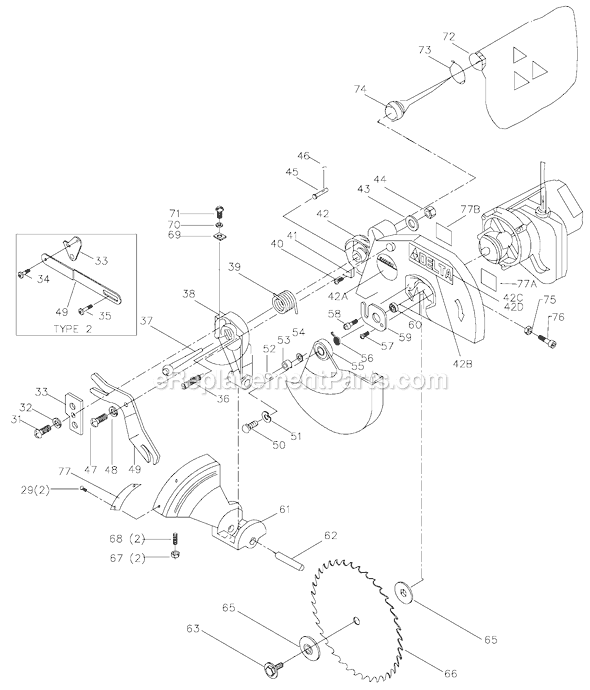

Page B
Page B Diagram and Parts List for Type 1 Delta Miter Saw
  • 29
    DR. Screw – Part Number: 1310016
    DR. Screw
    Part Number: 1310016
      No Longer Available
  • 31
    Mach Screw – Part Number: 1246002
    Mach Screw
    Part Number: 1246002
      Special Order
    $7.77
  • 32
    Washer – Part Number: 488874-00
    Washer
    Part Number: 488874-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 33
    Lower Guard – Part Number: 900537
    Lower Guard
    Part Number: 900537
      No Longer Available
  • 36
    Screw – Part Number: 1343486
    Screw
    Part Number: 1343486
      No Longer Available
  • 37
    Bolt – Part Number: 1343487
    Bolt
    Part Number: 1343487
      Special Order
    $13.57
  • 39
    Spring – Part Number: 1343489
    Spring
    Part Number: 1343489
      Special Order
    $11.67
  • 40
    Screw – Part Number: 1341235
    Screw
    Part Number: 1341235
      No Longer Available
  • 40
    Screw – Part Number: 1341235
    Screw
    Part Number: 1341235
      No Longer Available
  • 41
    Stop – Part Number: 1343490
    Stop
    Part Number: 1343490
      No Longer Available
  • 42
    Guard – Part Number: 899833
    Guard
    Part Number: 899833
      No Longer Available
  • 42
    Warning Label – Part Number: 1344359
    Warning Label
    Part Number: 1344359
      No Longer Available
  • 42
    Warning Label – Part Number: 1344359
    Warning Label
    Part Number: 1344359
      No Longer Available
  • 42
    Nameplate – Part Number: 1343546
    Nameplate
    Part Number: 1343546
      No Longer Available
  • 43
    Washer – Part Number: 893244
    Washer
    Part Number: 893244
      No Longer Available
  • 44
    Nut – Part Number: 1343492
    Nut
    Part Number: 1343492
      No Longer Available
  • 45
    Pin – Part Number: 1343543
    Pin
    Part Number: 1343543
      No Longer Available
  • 46
    Spring – Part Number: 1343544
    Spring
    Part Number: 1343544
      No Longer Available
  • 47
    Screw – Part Number: 1343495
    Screw
    Part Number: 1343495
      No Longer Available
  • 48
    Washer,plain – Part Number: 330016-03
    Washer,plain
    Part Number: 330016-03
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 50
    Bolt – Part Number: 1343540
    Bolt
    Part Number: 1343540
      No Longer Available
  • 51
    Cover – Part Number: 899834
    Cover
    Part Number: 899834
      No Longer Available
  • 52
    Shoulder Screw – Part Number: 1343541
    Shoulder Screw
    Part Number: 1343541
      No Longer Available
  • 53
    Spacer – Part Number: 1343500
    Spacer
    Part Number: 1343500
      No Longer Available
  • 54
    Flat Washer – Part Number: 1246102
    Flat Washer
    Part Number: 1246102
      No Longer Available
  • 55
    Lower Guard – Part Number: 900537
    Lower Guard
    Part Number: 900537
      No Longer Available
  • 56
    Spring – Part Number: 1343502
    Spring
    Part Number: 1343502
      No Longer Available
  • 57
    Screw – Part Number: 1310163
    Screw
    Part Number: 1310163
      No Longer Available
  • 58
    Screw – Part Number: 1343499
    Screw
    Part Number: 1343499
      Special Order
    Minimum Quantity of 2 required
    $6.82
  • 59
    Plate – Part Number: 899836
    Plate
    Part Number: 899836
      No Longer Available
  • 60
    LOCK NUT – Part Number: 488871-00
    LOCK NUT
    Part Number: 488871-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 62
    Pin – Part Number: 1343506
    Pin
    Part Number: 1343506
      No Longer Available
  • 63
    Blade Bolt – Part Number: 1343507
    Blade Bolt
    Part Number: 1343507
      No Longer Available
  • 65
    Blade Flange – Part Number: 1343508
    Blade Flange
    Part Number: 1343508
      No Longer Available
  • 67
    Nut – Part Number: 489093-00
    Nut
    Part Number: 489093-00
      No Longer Available
  • 68
    Screw – Part Number: 1341997
    Screw
    Part Number: 1341997
      No Longer Available
  • 69
    Pointer – Part Number: 900401
    Pointer
    Part Number: 900401
      No Longer Available
  • 70
    Washer – Part Number: 330016-01
    Washer
    Part Number: 330016-01
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 71
    Cheese Head Screw – Part Number: 488848-00
    Cheese Head Screw
    Part Number: 488848-00
      No Longer Available
  • 73
    Clamp – Part Number: 1343511
    Clamp
    Part Number: 1343511
      Special Order
    $6.16
  • 74
    Adapter – Part Number: 1343510
    Adapter
    Part Number: 1343510
      No Longer Available
  • 75
    Hex Nut – Part Number: 1243395
    Hex Nut
    Part Number: 1243395
      Special Order
    $6.16
  • 76
    Screw – Part Number: 1344933
    Screw
    Part Number: 1344933
      No Longer Available

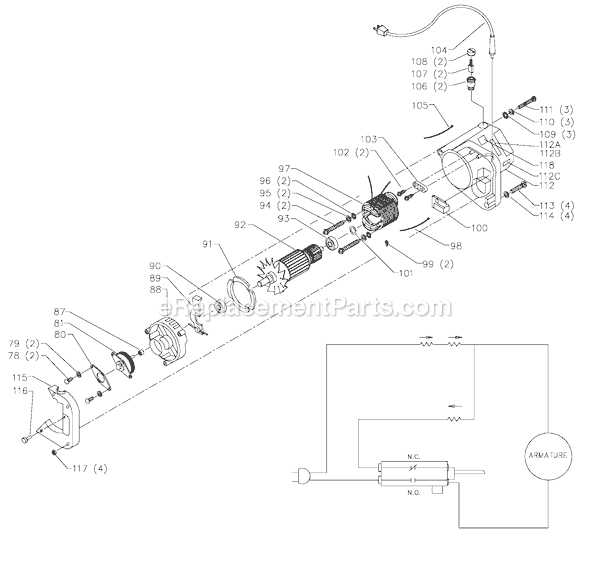

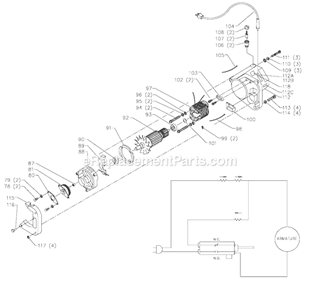

Page C
Page C Diagram and Parts List for Type 1 Delta Miter Saw
  • 78
    Screw – Part Number: 1310161
    Screw
    Part Number: 1310161
      No Longer Available
  • 79
    LOCK WASHER – Part Number: 488953-00
    LOCK WASHER
    Part Number: 488953-00
      Special Order
    $6.16
  • 79
    LOCK WASHER – Part Number: 488953-00
    LOCK WASHER
    Part Number: 488953-00
      Special Order
    $6.16
  • 80
    Retaining Plate – Part Number: 1343514
    Retaining Plate
    Part Number: 1343514
      No Longer Available
  • 81
    Jackshaft Assy – Part Number: 1343515
    Jackshaft Assy
    Part Number: 1343515
      Special Order
    $240.48
  • 87
    Needle Bearing – Part Number: 1343259
    Needle Bearing
    Part Number: 1343259
      No Longer Available
  • 88
    Housing – Part Number: 1343516
    Housing
    Part Number: 1343516
      No Longer Available
  • 89
    Arbor Lock – Part Number: 1343517
    Arbor Lock
    Part Number: 1343517
      No Longer Available
  • 90
    Bearing – Part Number: 1313120
    Bearing
    Part Number: 1313120
      No Longer Available
  • 91
    Baffle – Part Number: 1343518
    Baffle
    Part Number: 1343518
      No Longer Available
  • 92
    Armature – Part Number: 1343519
    Armature
    Part Number: 1343519
      Special Order
    $206.40
  • 93
    Bearing – Part Number: 1343520
    Bearing
    Part Number: 1343520
      No Longer Available
  • 94
    Screw – Part Number: 1343932
    Screw
    Part Number: 1343932
      Special Order
    $6.16
  • 95
    LOCK WASHER – Part Number: 488808-00
    LOCK WASHER
    Part Number: 488808-00
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 96
    Washer – Part Number: 1343521
    Washer
    Part Number: 1343521
      No Longer Available
  • 97
    Field – Part Number: 1343522
    Field
    Part Number: 1343522
      Special Order
    $195.80
  • 98
    Jumper Wire – Part Number: 1343523
    Jumper Wire
    Part Number: 1343523
      No Longer Available
  • 99
    Wire Nut – Part Number: 488979-00
    Wire Nut
    Part Number: 488979-00
      Special Order
    $6.16
  • 100
    Switch – Part Number: 899841
    Switch
    Part Number: 899841
      No Longer Available
  • 101
    Spring – Part Number: 1343525
    Spring
    Part Number: 1343525
      No Longer Available
  • 102
    Screw – Part Number: 1343526
    Screw
    Part Number: 1343526
      Special Order
    $6.16
  • 103
    Cord Clamp – Part Number: 488914-00
    Cord Clamp
    Part Number: 488914-00
      No Longer Available
  • 104
    Cord – Part Number: 1343528
    Cord
    Part Number: 1343528
      No Longer Available
  • 105
    Jumper Wire – Part Number: 1343529
    Jumper Wire
    Part Number: 1343529
      Special Order
    $6.16
  • 106
    Brush Holder – Part Number: 1343530
    Brush Holder
    Part Number: 1343530
      No Longer Available
  • 107
    Carbon Brush (2 Required) – Part Number: 1343531
    $25.90
  • 108
    Brush Cap – Part Number: 1343532
    Brush Cap
    Part Number: 1343532
      No Longer Available
  • 109
    Washer – Part Number: 1343533
    Washer
    Part Number: 1343533
      No Longer Available
  • 110
    LOCK WASHER – Part Number: 488808-00
    LOCK WASHER
    Part Number: 488808-00
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 111
    Screw – Part Number: 562097-13
    Screw
    Part Number: 562097-13
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 112
    Warn Label 36040 – Part Number: 1346967
    Warn Label 36040
    Part Number: 1346967
      Special Order
    $6.16
  • 112
    Motor Housing – Part Number: 1343534
    Motor Housing
    Part Number: 1343534
      No Longer Available
  • 112
    Insulation Tag – Part Number: 1343548
    Insulation Tag
    Part Number: 1343548
      No Longer Available
  • 113
    Screw – Part Number: 1343535
    Screw
    Part Number: 1343535
      No Longer Available
  • 114
    LOCK WASHER – Part Number: 488953-00
    LOCK WASHER
    Part Number: 488953-00
      Special Order
    $6.16
  • 114
    LOCK WASHER – Part Number: 488953-00
    LOCK WASHER
    Part Number: 488953-00
      Special Order
    $6.16
  • 115
    Handle – Part Number: 1343536
    Handle
    Part Number: 1343536
      Special Order
    $31.08
  • 116
    Lock Button – Part Number: 1343537
    Lock Button
    Part Number: 1343537
      Special Order
    $6.49
  • 117
    Nut – Part Number: 489093-00
    Nut
    Part Number: 489093-00
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
