Craftsman Compound Miter Saw Replacement Parts For Model 113234601

We Sell Only Genuine Craftsman Parts

Popular Parts for 113234601

Search Within Model

Questions & Answers for Craftsman 113234601
Browse all Parts Search by Area
10" Compound Miter Saw Diagram and Parts List for  Craftsman Miter Saw
10" Compound Miter Saw
Arm And Motor Assembly Diagram and Parts List for  Craftsman Miter Saw
Arm And Motor Assembly
Blade And Blade Guard Assembly Diagram and Parts List for  Craftsman Miter Saw
Blade And Blade Guard Assembly
Motor And Parts Arm Assembly Diagram and Parts List for  Craftsman Miter Saw
Motor And Parts Arm Assembly
Pivot Assembly Diagram and Parts List for  Craftsman Miter Saw
Pivot Assembly
Previous Showing All Parts Next

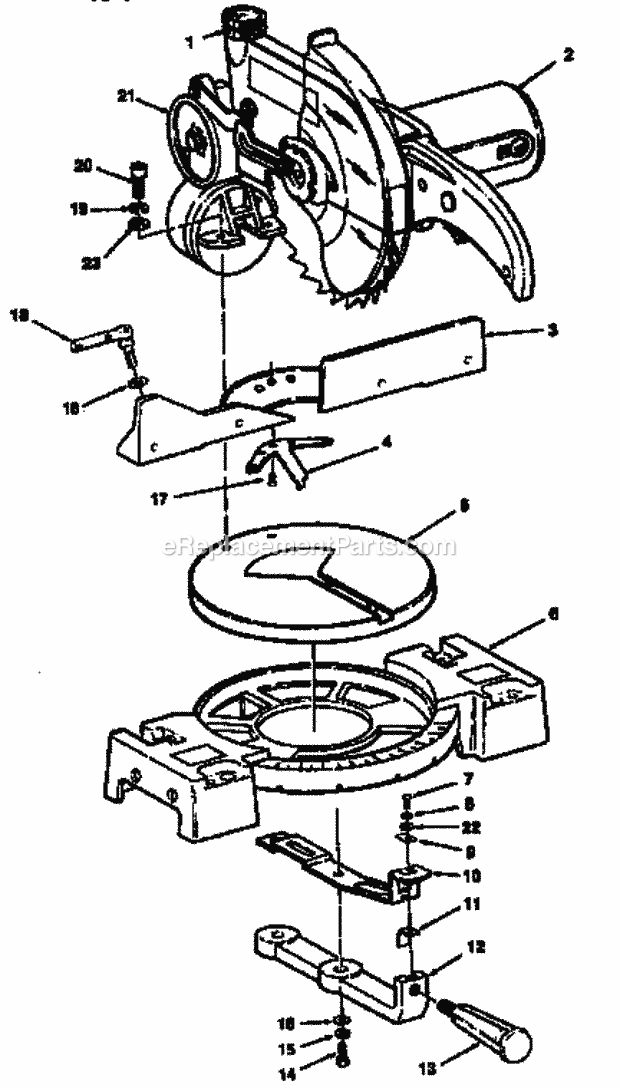

10" Compound Miter Saw
10" Compound Miter Saw Diagram and Parts List for  Craftsman Miter Saw
  • A-3
    Fence – Part Number: 821664
    Fence
    Part Number: 821664
      No Longer Available
  • A-4
    Nut – Part Number: 820010
    Nut
    Part Number: 820010
      Special Order
    $6.28
  • A-7
    Pan Head Screw – Part Number: STD510802
    Pan Head Screw
    Part Number: STD510802
      No Longer Available
  • A-8
    Washer 8Pk – Part Number: STD551108
    Washer 8Pk
    Part Number: STD551108
      No Longer Available
  • A-9
    Indicator – Part Number: 816716
    Indicator
    Part Number: 816716
      No Longer Available
  • A-11
    Plate Clamp – Part Number: 816690
    Plate Clamp
    Part Number: 816690
      No Longer Available
  • A-12
    Arm Miter – Part Number: 816685
    Arm Miter
    Part Number: 816685
      No Longer Available
  • A-13
    Handle Miter – Part Number: 816669
    Handle Miter
    Part Number: 816669
      No Longer Available
  • A-15
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • A-16
    Flat Washer, 8Pk – Part Number: STD551031
    Flat Washer, 8Pk
    Part Number: STD551031
      No Longer Available
  • A-17
    Screw – Part Number: 809727-4
    Screw
    Part Number: 809727-4
      No Longer Available
  • A-18
    Clamp Bolt – Part Number: 816863-1
    Clamp Bolt
    Part Number: 816863-1
      No Longer Available
  • A-19
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • A-20
    Screw – Part Number: 141594-44
    Screw
    Part Number: 141594-44
      No Longer Available
  • A-22
    Washer – Part Number: STD851004
    Washer
    Part Number: STD851004
      No Longer Available
  • A-23
    Flat Washer – Part Number: STD851010
    Flat Washer
    Part Number: STD851010
      No Longer Available

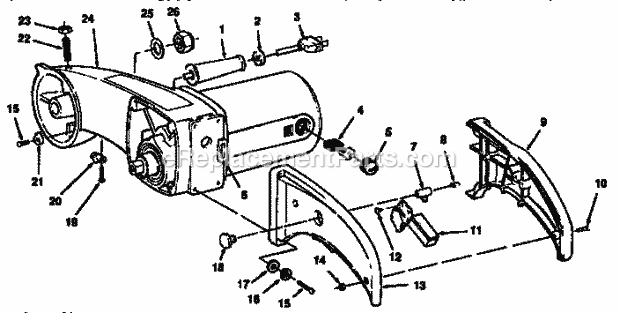

Arm And Motor Assembly
Arm And Motor Assembly Diagram and Parts List for  Craftsman Miter Saw
  • B-1
    Guard Cord – Part Number: 821122
    Guard Cord
    Part Number: 821122
      No Longer Available
  • B-4
    Ic Brush – Part Number: 816768
    Ic Brush
    Part Number: 816768
      No Longer Available
  • B-6
    Prtctr Wre – Part Number: 816740
    Prtctr Wre
    Part Number: 816740
      No Longer Available
  • B-7
    Lock Switch – Part Number: 816697
    Lock Switch
    Part Number: 816697
      No Longer Available
  • B-8
    Lock – Part Number: 816696
    Lock
    Part Number: 816696
      No Longer Available
  • B-9
    Handle L & R – Part Number: 825753
    Handle L & R
    Part Number: 825753
      No Longer Available
  • B-11
    Switch – Part Number: 816700
    Switch
    Part Number: 816700
      No Longer Available
  • B-12
    Scrw Pan Hd – Part Number: 817143
    Scrw Pan Hd
    Part Number: 817143
      No Longer Available
  • B-13
    Handle L & R – Part Number: 825753
    Handle L & R
    Part Number: 825753
      No Longer Available
  • B-14
    Hex Nut – Part Number: STD840407
    Hex Nut
    Part Number: STD840407
      No Longer Available
  • B-15
    Screw Pan – Part Number: 816755
    Screw Pan
    Part Number: 816755
      No Longer Available
  • B-16
    Washer 8Pk – Part Number: STD551110
    Washer 8Pk
    Part Number: STD551110
      No Longer Available
  • B-17
    Washer – Part Number: 818043
    Washer
    Part Number: 818043
      No Longer Available
  • B-22
    Screw-set Slotted M10 X 1.5 – Part Number: 816698
    Screw-set Slotted M10 X 1.5
    Part Number: 816698
      No Longer Available
  • B-23
    Hex Nut – Part Number: STD841015
    Hex Nut
    Part Number: STD841015
      No Longer Available
  • B-24
    Mtr Arm Assembly – Part Number: 821918
    Mtr Arm Assembly
    Part Number: 821918
      No Longer Available
  • B-26
    Nut Lock – Part Number: 816723
    Nut Lock
    Part Number: 816723
      No Longer Available

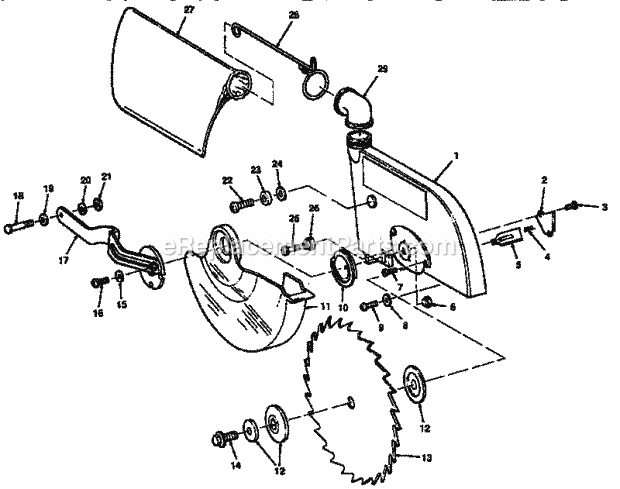

Blade And Blade Guard Assembly
Blade And Blade Guard Assembly Diagram and Parts List for  Craftsman Miter Saw
  • D-1
    Guard Asm – Part Number: 822229
    Guard Asm
    Part Number: 822229
      No Longer Available
  • D-2
    Plate Ret. – Part Number: 816706
    Plate Ret.
    Part Number: 816706
      No Longer Available
  • D-3
    Screw Pan Hd. M6 X 1.0-1.0 – Part Number: 817698-2
    Screw Pan Hd. M6 X 1.0-1.0
    Part Number: 817698-2
      No Longer Available
  • D-4
    Spring – Part Number: 816708
    Spring
    Part Number: 816708
      No Longer Available
  • D-6
    Hex Lock Nut, 8-pack – Part Number: STD541411
    Hex Lock Nut, 8-pack
    Part Number: STD541411
      No Longer Available
  • D-7
    Screw 8Pk – Part Number: STD511103
    Screw 8Pk
    Part Number: STD511103
      No Longer Available
  • D-8
    Lock Washer – Part Number: STD852005
    Lock Washer
    Part Number: STD852005
      No Longer Available
  • D-9
    Ic Screw Pan Hd M5x0.8-16 – Part Number: 816755-6
    Ic Screw Pan Hd M5x0.8-16
    Part Number: 816755-6
      No Longer Available
  • D-11
    Guard Lower – Part Number: 822228
    Guard Lower
    Part Number: 822228
      No Longer Available
  • D-12
    Blade Flange – Part Number: 507759
    Blade Flange
    Part Number: 507759
      No Longer Available
  • D-13
    Blade – Part Number: 29220
    Blade
    Part Number: 29220
      No Longer Available
  • D-14
    Screw Hex. – Part Number: 816703
    Screw Hex.
    Part Number: 816703
      No Longer Available
  • D-15
    Fan Washer – Part Number: STD551010
    Fan Washer
    Part Number: STD551010
      No Longer Available
  • D-16
    Screw – Part Number: 821873
    Screw
    Part Number: 821873
      No Longer Available
  • D-17
    Lever – Part Number: 822227
    Lever
    Part Number: 822227
      No Longer Available
  • D-19
    Washer – Part Number: 821063-1
    Washer
    Part Number: 821063-1
      No Longer Available
  • D-20
    Washer – Part Number: 820238-5
    Washer
    Part Number: 820238-5
      No Longer Available
  • D-21
    Nut – Part Number: 817449-1
    Nut
    Part Number: 817449-1
      No Longer Available
  • D-23
    Washer – Part Number: 820238-2
    Washer
    Part Number: 820238-2
      No Longer Available
  • D-25
    Ic Sleeve Asm – Part Number: 824254
    Ic Sleeve Asm
    Part Number: 824254
      No Longer Available
  • D-26
    Ic Sleeve Asm – Part Number: 824254
    Ic Sleeve Asm
    Part Number: 824254
      No Longer Available
  • D-27
    Dust Bag – Part Number: 816811
    Dust Bag
    Part Number: 816811
      No Longer Available
  • D-28
    Clamp Bag – Part Number: 816812
    Clamp Bag
    Part Number: 816812
      No Longer Available
  • D-29
    Dust Guide – Part Number: 976757-001
    Dust Guide
    Part Number: 976757-001
      No Longer Available

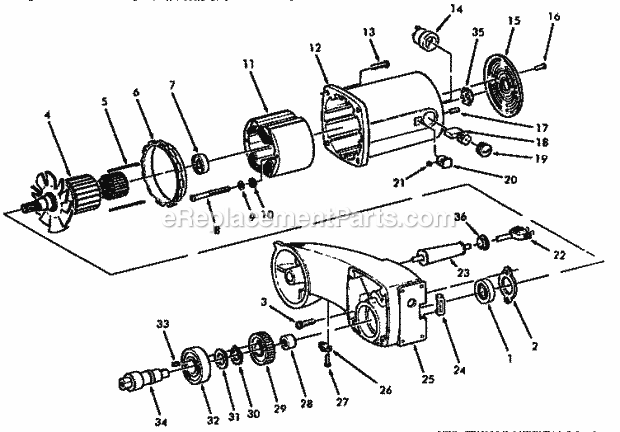

Motor And Parts Arm Assembly
Motor And Parts Arm Assembly Diagram and Parts List for  Craftsman Miter Saw
  • E-1
    IN BEARING CM CLEAR 6002ZZ – Part Number: 816741
    IN BEARING CM CLEAR 6002ZZ
    Part Number: 816741
      Special Order
    $15.36
  • E-2
    Ret Bearing – Part Number: 817394
    Ret Bearing
    Part Number: 817394
      No Longer Available
  • E-3
    Screw 8pk – Part Number: STD610807
    Screw 8pk
    Part Number: STD610807
      No Longer Available
  • E-4
    Armature – Part Number: 816739
    Armature
    Part Number: 816739
      No Longer Available
  • E-5
    Lead – Part Number: 816730
    Lead
    Part Number: 816730
      No Longer Available
  • E-6
    Holder – Part Number: 816727
    Holder
    Part Number: 816727
      No Longer Available
  • E-7
    IC BEARING BALL 6200ZZ – Part Number: 820722-10
    IC BEARING BALL 6200ZZ
    Part Number: 820722-10
      Special Order
    $5.95
  • E-8
    Screw Stator – Part Number: 816779
    Screw Stator
    Part Number: 816779
      No Longer Available
  • E-10
    Washer – Part Number: 813163-8
    Washer
    Part Number: 813163-8
      No Longer Available
  • E-11
    Field – Part Number: 816738
    Field
    Part Number: 816738
      No Longer Available
  • E-12
    Cvr Motor – Part Number: 816681
    Cvr Motor
    Part Number: 816681
      No Longer Available
  • E-16
    Ic Screw Pan Hd M5x0.8-16 – Part Number: 816755-6
    Ic Screw Pan Hd M5x0.8-16
    Part Number: 816755-6
      No Longer Available
  • E-17
    Screw – Part Number: 816785
    Screw
    Part Number: 816785
      No Longer Available
  • E-18
    Ic Brush – Part Number: 816768
    Ic Brush
    Part Number: 816768
      No Longer Available
  • E-20
    Seat Nut – Part Number: 816734
    Seat Nut
    Part Number: 816734
      No Longer Available
  • E-21
    Hex Nut – Part Number: STD840508
    Hex Nut
    Part Number: STD840508
      No Longer Available
  • E-23
    Guard Cord – Part Number: 821122
    Guard Cord
    Part Number: 821122
      No Longer Available
  • E-24
    Prtctr Wre – Part Number: 816740
    Prtctr Wre
    Part Number: 816740
      No Longer Available
  • E-30
    Rings Ret – Part Number: 816782
    Rings Ret
    Part Number: 816782
      No Longer Available
  • E-32
    Bearing – Part Number: 816742
    Bearing
    Part Number: 816742
      No Longer Available
  • E-34
    Shaft Arbor – Part Number: 816731-1
    Shaft Arbor
    Part Number: 816731-1
      No Longer Available

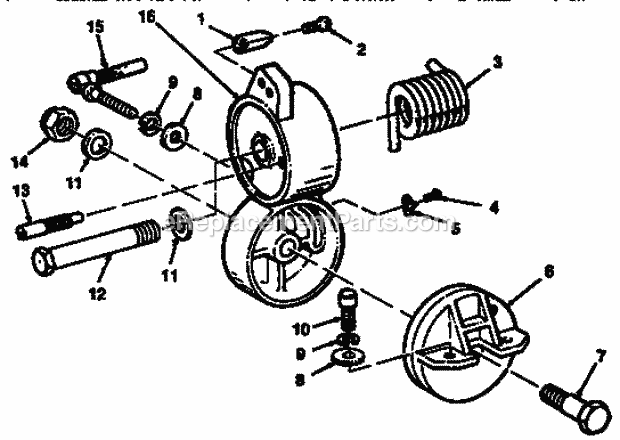

Pivot Assembly
Pivot Assembly Diagram and Parts List for  Craftsman Miter Saw
  • C-3
    Spring Torsion – Part Number: 821923
    Spring Torsion
    Part Number: 821923
      No Longer Available
  • C-4
    Screw 8Pk – Part Number: STD510602
    Screw 8Pk
    Part Number: STD510602
      No Longer Available
  • C-5
    Indicator-bevel – Part Number: 816686
    Indicator-bevel
    Part Number: 816686
      No Longer Available
  • C-6
    Pivot – Part Number: 507815
    Pivot
    Part Number: 507815
      No Longer Available
  • C-7
    Bolt Bevel – Part Number: 816722
    Bolt Bevel
    Part Number: 816722
      No Longer Available
  • C-8
    Flat Washer – Part Number: STD851010
    Flat Washer
    Part Number: STD851010
      No Longer Available
  • C-9
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • C-10
    Screw – Part Number: 141594-44
    Screw
    Part Number: 141594-44
      No Longer Available
  • C-12
    Bolt Pivot – Part Number: 816721
    Bolt Pivot
    Part Number: 816721
      No Longer Available
  • C-14
    Nut Lock – Part Number: 816723
    Nut Lock
    Part Number: 816723
      No Longer Available
  • C-15
    Boat Clamps – Part Number: 816863-2
    Boat Clamps
    Part Number: 816863-2
      No Longer Available
  • C-16
    Pivot – Part Number: 821919
    Pivot
    Part Number: 821919
      No Longer Available
