Bosch Biscuit Jointer Miscellaneous Replacement Parts For Model 3601F20110

We Sell Only Genuine Bosch Parts

Popular Parts for 3601F20110

Search Within Model

Browse all Parts Search by Area
Section 1 Diagram and Parts List for  Bosch Miscellaneous
Section 1
Section 2 Diagram and Parts List for  Bosch Miscellaneous
Section 2
Section 3 Diagram and Parts List for  Bosch Miscellaneous
Section 3
Previous Showing All Parts Next

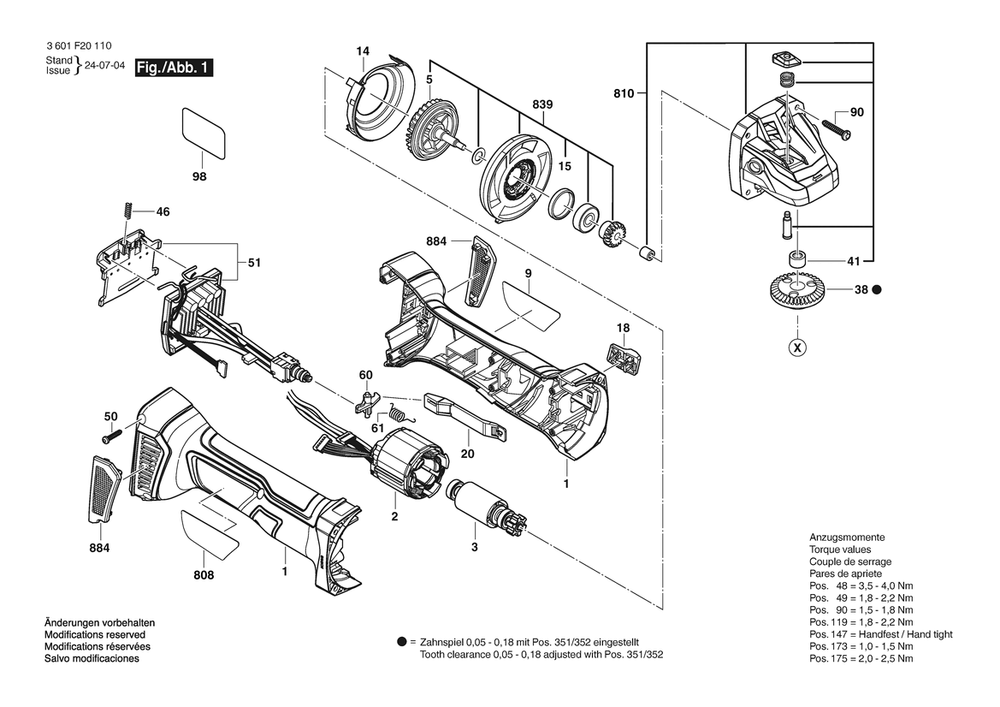

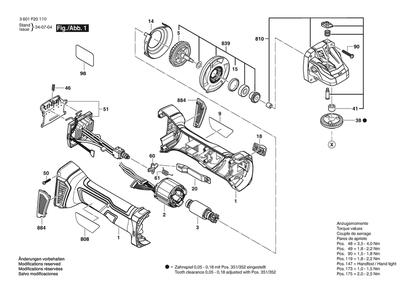

Section 1
Section 1 Diagram and Parts List for  Bosch Miscellaneous
  • 1
    MOTOR HOUSING – Part Number: 1619P15044
    MOTOR HOUSING
    Part Number: 1619P15044
      Special Order
    $17.20
  • 2
    STATOR – Part Number: 1600A01A6N
    STATOR
    Part Number: 1600A01A6N
      Special Order
    $39.62
  • 3
    ROTOR – Part Number: 1600A01A6S
    ROTOR
    Part Number: 1600A01A6S
      Special Order
    $43.12
  • 5
    FAN – Part Number: 1619P15054
    FAN
    Part Number: 1619P15054
      Special Order
    $6.16
  • 9
    NAMEPLATE – Part Number: 160111AD54
    NAMEPLATE
    Part Number: 160111AD54
      Special Order
    $29.71
  • 14
    AIR-DEFLECTOR RING – Part Number: 1600591065
    AIR-DEFLECTOR RING
    Part Number: 1600591065
      Special Order
    $6.16
  • 15
    INTERMEDIATE RING – Part Number: 1600206025
    INTERMEDIATE RING
    Part Number: 1600206025
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 18
    SWITCH HANDLE – Part Number: 1619P15338
    SWITCH HANDLE
    Part Number: 1619P15338
      Special Order
    $6.16
  • 20
    ADJUSTING SLIDE – Part Number: 1619P15050
    ADJUSTING SLIDE
    Part Number: 1619P15050
      In Stock
    $6.16
  • 38
    CROWN GEAR – Part Number: 1619P15331
    CROWN GEAR
    Part Number: 1619P15331
      Special Order
    $12.97
  • 41
    FRICTION BEARING – Part Number: 1600200029
    FRICTION BEARING
    Part Number: 1600200029
      In Stock
    $6.16
  • 46
    SPRING – Part Number: 1609280477
    SPRING
    Part Number: 1609280477
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 50
    TORX FLAT-HEAD SCREW – Part Number: 2609110201
    TORX FLAT-HEAD SCREW
    Part Number: 2609110201
      Special Order
    $6.16
  • 51
    ELECTRONIC MODULE – Part Number: 1600A01NC3
    ELECTRONIC MODULE
    Part Number: 1600A01NC3
      Special Order
    $86.44
  • 60
    LEVER – Part Number: 1619P15795
    LEVER
    Part Number: 1619P15795
      Special Order
    $6.16
  • 61
    SPRING – Part Number: 1619P15806
    SPRING
    Part Number: 1619P15806
      Special Order
    $6.16
  • 90
    SCREW – Part Number: 2603490024
    SCREW
    Part Number: 2603490024
      Special Order
    $6.16
  • 96
    WARNING PLATE – Part Number: 160111C6A5
    WARNING PLATE
    Part Number: 160111C6A5
      Special Order
    $19.56
  • 98
    WARNING LABEL – Part Number: 160111C32T
    WARNING LABEL
    Part Number: 160111C32T
      Special Order
    $6.16
  • 808
    MANUFACTURERS NAMEPLATE – Part Number: 160111C6A7
    MANUFACTURERS NAMEPLATE
    Part Number: 160111C6A7
      Special Order
    $35.06
  • 810
    GEAR HOUSING – Part Number: 1619P16238
    GEAR HOUSING
    Part Number: 1619P16238
      Special Order
    $19.56
  • 839
    BEVEL GEAR SHAFT – Part Number: 1619P16235
    BEVEL GEAR SHAFT
    Part Number: 1619P16235
      Special Order
    $19.56
  • 884
    Filter Unit – Part Number: 1607000CA9
    Filter Unit
    Part Number: 1607000CA9
      No Longer Available

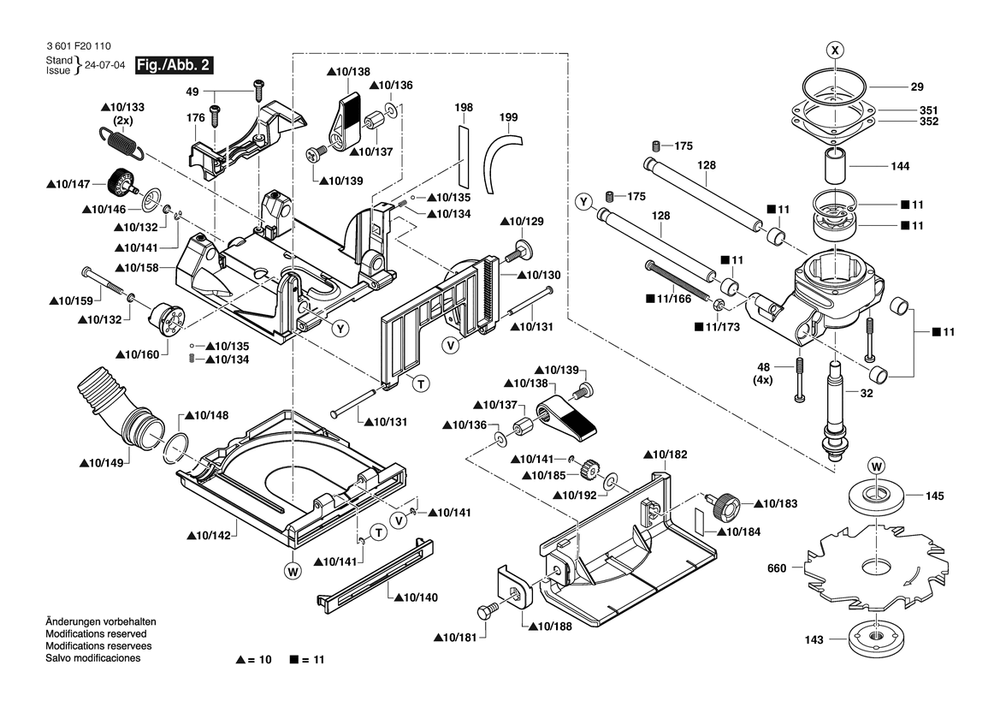

Section 2
Section 2 Diagram and Parts List for  Bosch Miscellaneous
  • 10
    FACE MILLING CUTTER – Part Number: 1600A02LT3
    FACE MILLING CUTTER
    Part Number: 1600A02LT3
      Special Order
    $86.44
  • 10/129
    ROUND-HEAD BOLT – Part Number: 1600A02LP5
    ROUND-HEAD BOLT
    Part Number: 1600A02LP5
      Special Order
    $6.16
  • 10/130
    FRAME – Part Number: 1600A02LM8
    FRAME
    Part Number: 1600A02LM8
      Special Order
    $34.71
  • 10/131
    STRAIGHT PIN – Part Number: 1600A02LN7
    STRAIGHT PIN
    Part Number: 1600A02LN7
      Special Order
    $6.16
  • 10/132
    O-RING – Part Number: 1610210043
    O-RING
    Part Number: 1610210043
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 10/133
    EXTENSION SPRING – Part Number: 1600A02LP9
    EXTENSION SPRING
    Part Number: 1600A02LP9
      Special Order
    $6.16
  • 10/134
    COMPRESSION SPRING – Part Number: 160461205E
    COMPRESSION SPRING
    Part Number: 160461205E
      Special Order
    $6.16
  • 10/135
    BALL – Part Number: 1600A02LN8
    BALL
    Part Number: 1600A02LN8
      Special Order
    $6.16
  • 10/136
    SHIM RING – Part Number: 1600A02LP4
    SHIM RING
    Part Number: 1600A02LP4
      Special Order
    $6.16
  • 10/137
    HEX NUT – Part Number: 1600A02LN9
    HEX NUT
    Part Number: 1600A02LN9
      Special Order
    $6.16
  • 10/138
    TENSIONING LEVER – Part Number: 1600A02LP0
    TENSIONING LEVER
    Part Number: 1600A02LP0
      Special Order
    $6.16
  • 10/139
    OVAL-HEAD SCREW – Part Number: 1600A02LP6
    OVAL-HEAD SCREW
    Part Number: 1600A02LP6
      Special Order
    $6.16
  • 10/140
    RUBBER STOP – Part Number: 1600A02LN4
    RUBBER STOP
    Part Number: 1600A02LN4
      Special Order
    $6.16
  • 10/141
    SPRING RETAINING RING – Part Number: 1600150047
    SPRING RETAINING RING
    Part Number: 1600150047
      Special Order
    $6.16
  • 10/142
    HOUSING BASE – Part Number: 1600A02LN0
    HOUSING BASE
    Part Number: 1600A02LN0
      Special Order
    $39.62
  • 10/146
    SEALING WASHER – Part Number: 1600A02LP1
    SEALING WASHER
    Part Number: 1600A02LP1
      Special Order
    $6.16
  • 10/147
    SCREW PLUG – Part Number: 1600A02LP2
    SCREW PLUG
    Part Number: 1600A02LP2
      Special Order
    $6.16
  • 10/148
    O-RING – Part Number: 16002100B9
    O-RING
    Part Number: 16002100B9
      Special Order
    $6.16
  • 10/149
    VACUUM CONNECTION – Part Number: 1600A02LN5
    VACUUM CONNECTION
    Part Number: 1600A02LN5
      Special Order
    $6.16
  • 10/158
    UPPER HOUSING – Part Number: 1600A02LM9
    UPPER HOUSING
    Part Number: 1600A02LM9
      Special Order
    $43.12
  • 10/159
    SOCKET HEAD CAP SCREW – Part Number: 160341001U
    SOCKET HEAD CAP SCREW
    Part Number: 160341001U
      Special Order
    $6.16
  • 10/160
    DEPTH-GAUGE – Part Number: 1600A02LN6
    DEPTH-GAUGE
    Part Number: 1600A02LN6
      Special Order
    $14.94
  • 10/181
    HEX SCREW – Part Number: 16034350A8
    HEX SCREW
    Part Number: 16034350A8
      Special Order
    $6.16
  • 10/182
    WORKPIECE STOP – Part Number: 1600A02LN1
    WORKPIECE STOP
    Part Number: 1600A02LN1
      Special Order
    $31.58
  • 10/183
    KNURLED THUMBSCREW – Part Number: 1600A02LP3
    KNURLED THUMBSCREW
    Part Number: 1600A02LP3
      Special Order
    $6.16
  • 10/184
    LEAF SPRING – Part Number: 160120000N
    LEAF SPRING
    Part Number: 160120000N
      Special Order
    $6.16
  • 10/185
    TOOTHED GEAR – Part Number: 160630001N
    TOOTHED GEAR
    Part Number: 160630001N
      Special Order
    $6.16
  • 10/188
    CLAMPING PIECE – Part Number: 1600A02LN2
    CLAMPING PIECE
    Part Number: 1600A02LN2
      Special Order
    $6.16
  • 10/192
    SHIM – Part Number: 1600100631
    SHIM
    Part Number: 1600100631
      Special Order
    $6.16
  • 11
    INTERMEDIATE FLANGE – Part Number: 1600A02LT4
    INTERMEDIATE FLANGE
    Part Number: 1600A02LT4
      Special Order
    $35.06
  • 11/166
    STOP SCREW – Part Number: 1600A02LM5
    STOP SCREW
    Part Number: 1600A02LM5
      Special Order
    $6.16
  • 11/173
    HEX NUT – Part Number: 1600A02LM6
    HEX NUT
    Part Number: 1600A02LM6
      Special Order
    $6.16
  • 29
    O-RING – Part Number: 1619P02820
    O-RING
    Part Number: 1619P02820
      Special Order
    $6.16
  • 32
    SPINDLE – Part Number: 1600A02N5H
    SPINDLE
    Part Number: 1600A02N5H
      Special Order
    $9.76
  • 48
    SCREW – Part Number: 3603435055
    SCREW
    Part Number: 3603435055
      Special Order
    Minimum Quantity of 2 required
    $7.36
  • 49
    TORX OVAL-HEAD SCREW – Part Number: 2914491410
    TORX OVAL-HEAD SCREW
    Part Number: 2914491410
      On Order
    $6.16
  • 128
    STRAIGHT PIN – Part Number: 1600A02LP7
    STRAIGHT PIN
    Part Number: 1600A02LP7
      Special Order
    $6.16
  • 143
    ROUND NUT – Part Number: 1600A027JS
    ROUND NUT
    Part Number: 1600A027JS
      Special Order
    $6.16
  • 144
    SPACER SLEEVE – Part Number: 1600A02LR2
    SPACER SLEEVE
    Part Number: 1600A02LR2
      Special Order
    $6.16
  • 145
    Clamping-Flange22 Mm – Part Number: 3605700154
    Clamping-Flange22 Mm
    Part Number: 3605700154
      No Longer Available
  • 175
    ADJUSTING SCREW – Part Number: 2610924685
    ADJUSTING SCREW
    Part Number: 2610924685
      Special Order
    $6.16
  • 176
    COVER – Part Number: 1600A02LR0
    COVER
    Part Number: 1600A02LR0
      Special Order
    $6.16
  • 198
    STICKER – Part Number: 160111C5CS
    STICKER
    Part Number: 160111C5CS
      Special Order
    $6.16
  • 199
    STICKER – Part Number: 160111C5HM
    STICKER
    Part Number: 160111C5HM
      Special Order
    $8.50
  • 351
    SHIM – Part Number: 1619P02821
    SHIM
    Part Number: 1619P02821
      Special Order
    $6.16
  • 352
    SHIM – Part Number: 1619P02822
    SHIM
    Part Number: 1619P02822
      Special Order
    $6.16
  • 660
    Side-Milling Cutter105x22x4 Mm, Z=8-Hm – Part Number: 3608641013
    Side-Milling Cutter105x22x4 Mm, Z=8-Hm
    Part Number: 3608641013
      No Longer Available

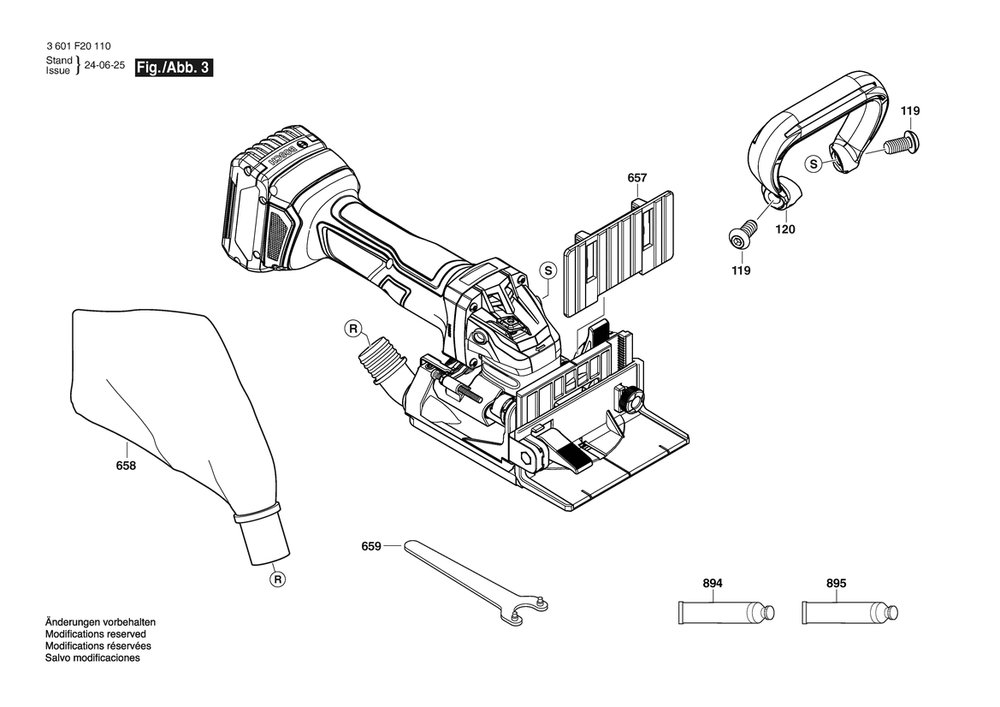

Section 3
Section 3 Diagram and Parts List for  Bosch Miscellaneous
  • 119
    SCREW – Part Number: 1619P07611
    SCREW
    Part Number: 1619P07611
      In Stock
    Minimum Quantity of 2 required
    $8.50
  • 120
    HANDLE – Part Number: 16051321AE
    HANDLE
    Part Number: 16051321AE
      Special Order
    $11.29
  • 657
    INTERMEDIATE PLATE – Part Number: 1600A02LR1
    INTERMEDIATE PLATE
    Part Number: 1600A02LR1
      Special Order
    $6.16
  • 658
    DUST BAG – Part Number: 1600A02UW6
    DUST BAG
    Part Number: 1600A02UW6
      Special Order
    $7.36
  • 659
    SPANNER WRENCH – Part Number: 1607950052
    SPANNER WRENCH
    Part Number: 1607950052
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $7.36
  • 894
    GREASE – Part Number: 1615430020
    GREASE
    Part Number: 1615430020
      In Stock
    $34.71
  • 895
    GREASE TUBE – Part Number: 1605430003
    GREASE TUBE
    Part Number: 1605430003
      Special Order
    $54.87
