Bosch Dovetail Cutting Appar. Miscellaneous Replacement Parts For Model 0603097000

We Sell Only Genuine Bosch Parts

Popular Parts for 0603097000

Search Within Model

Questions & Answers for Bosch 0603097000
Browse all Parts Search by Area

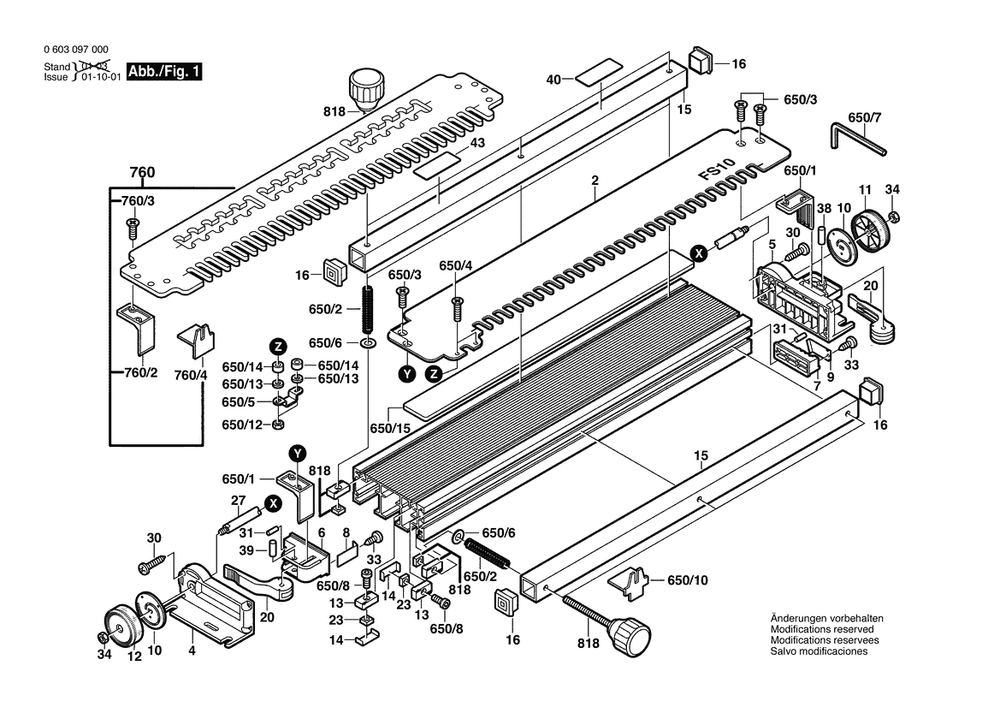

Section 1 Diagram and Parts List for  Bosch Miscellaneous
Section 1
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for  Bosch Miscellaneous
  • 2
    Template – Part Number: 2609390414
    Template
    Part Number: 2609390414
      No Longer Available
  • 4
    Mounting Bracket – Part Number: 3605510550
    Mounting Bracket
    Part Number: 3605510550
      No Longer Available
  • 5
    Mounting Bracket – Part Number: 3605510551
    Mounting Bracket
    Part Number: 3605510551
      No Longer Available
  • 6
    Slide – Part Number: 3602120502
    Slide
    Part Number: 3602120502
      No Longer Available
  • 7
    Pusher – Part Number: 3602120503
    Pusher
    Part Number: 3602120503
      No Longer Available
  • 8
    Spring – Part Number: 3601254502
    Spring
    Part Number: 3601254502
      No Longer Available
  • 9
    Clamping Spring – Part Number: 3601254503
    Clamping Spring
    Part Number: 3601254503
      No Longer Available
  • 10
    Spiral Cam Plate – Part Number: 3602202501
    Spiral Cam Plate
    Part Number: 3602202501
      No Longer Available
  • 11
    Index Knob – Part Number: 3603231542
    Index Knob
    Part Number: 3603231542
      No Longer Available
  • 12
    Index Knob – Part Number: 2610909340
    Index Knob
    Part Number: 2610909340
      No Longer Available
  • 13
    Nut Holder – Part Number: 3601010522
    Nut Holder
    Part Number: 3601010522
      No Longer Available
  • 14
    Wear Plate – Part Number: 3601320500
    Wear Plate
    Part Number: 3601320500
      No Longer Available
  • 15
    Clamping Bar – Part Number: 3600700504
    Clamping Bar
    Part Number: 3600700504
      No Longer Available
  • 16
    End Cap – Part Number: 3605510557
    End Cap
    Part Number: 3605510557
      No Longer Available
  • 20
    Locking Lever – Part Number: 3602000512
    Locking Lever
    Part Number: 3602000512
      No Longer Available
  • 23
    Nut – Part Number: 2915121007
    Nut
    Part Number: 2915121007
      No Longer Available
  • 27
    Shaft – Part Number: 3603023500
    Shaft
    Part Number: 3603023500
      No Longer Available
  • 30
    Sheet Metal Screw – Part Number: 2910611029
    Sheet Metal Screw
    Part Number: 2910611029
      No Longer Available
  • 31
    STRAIGHT PIN – Part Number: 2917530079
    STRAIGHT PIN
    Part Number: 2917530079
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 33
    SHEET METAL SCREW – Part Number: 2910611424
    SHEET METAL SCREW
    Part Number: 2910611424
      Special Order
    $5.95
  • 34
    HEXAGON NUT – Part Number: 2915011006
    HEXAGON NUT
    Part Number: 2915011006
      Special Order
    $5.95
  • 38
    Pin – Part Number: 3603106512
    Pin
    Part Number: 3603106512
      No Longer Available
  • 39
    Pin – Part Number: 3603106511
    Pin
    Part Number: 3603106511
      No Longer Available
  • 40
    Reference Plate – Part Number: 2610911681
    Reference Plate
    Part Number: 2610911681
      No Longer Available
  • 43
    Label – Part Number: 2610911680
    Label
    Part Number: 2610911680
      No Longer Available
  • 650/1 / 760/2
    Template Bracket – Part Number: 3602317544
    Template Bracket
    Part Number: 3602317544
      No Longer Available
  • 650/2
    Spring – Part Number: 3604613509
    Spring
    Part Number: 3604613509
      No Longer Available
  • 650/3 / 760/3
    Screw – Part Number: 2910861152
    Screw
    Part Number: 2910861152
      No Longer Available
  • 650/4
    FLAT HEAD SCREW – Part Number: 2910861126
    FLAT HEAD SCREW
    Part Number: 2910861126
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 650/5
    Depth Stop Bracket – Part Number: 3601322500
    Depth Stop Bracket
    Part Number: 3601322500
      No Longer Available
  • 650/6
    Washer – Part Number: 2916011015
    Washer
    Part Number: 2916011015
      No Longer Available
  • 650/7
    ALLEN WRENCH – Part Number: 2610364015
    ALLEN WRENCH
    Part Number: 2610364015
      In Stock
    $5.95
  • 650/8
    Screw – Part Number: 2910135234
    Screw
    Part Number: 2910135234
      No Longer Available
  • 650/10
    Setting Device – Part Number: 3602329514
    Setting Device
    Part Number: 3602329514
      No Longer Available
  • 650/12
    Hexagon Nut – Part Number: 2915011005
    Hexagon Nut
    Part Number: 2915011005
      No Longer Available
  • 650/13
    Spacer – Part Number: 2610911003
    Spacer
    Part Number: 2610911003
      No Longer Available
  • 650/14
    Spacer – Part Number: 2610911004
    Spacer
    Part Number: 2610911004
      No Longer Available
  • 650/15
    Plastic Strip – Part Number: 2610911002
    Plastic Strip
    Part Number: 2610911002
      No Longer Available
  • 760
    Template Fs 20 – Part Number: 3601099523
    Template Fs 20
    Part Number: 3601099523
      No Longer Available
  • 760/4
    Setting Device – Part Number: 3602329515
    Setting Device
    Part Number: 3602329515
      No Longer Available
  • 818
    Knob Assembly – Part Number: 2610914432
    Knob Assembly
    Part Number: 2610914432
      No Longer Available
