Tappan Table Top Microwave Replacement Parts For Model TMT114U1W0

We Sell Only Genuine Tappan Parts

Popular Parts for TMT114U1W0

Search Within Model

Questions & Answers for Tappan TMT114U1W0
Browse all Parts Search by Area
CONTROL PANEL Diagram and Parts List for  Tappan Microwave
CONTROL PANEL
DOOR Diagram and Parts List for  Tappan Microwave
DOOR
FUNCTIONAL Diagram and Parts List for  Tappan Microwave
FUNCTIONAL
WIRING DIAGRAM Diagram and Parts List for  Tappan Microwave
WIRING DIAGRAM
WRAPPER / BODY Diagram and Parts List for  Tappan Microwave
WRAPPER / BODY
Previous Showing All Parts Next
CONTROL PANEL
CONTROL PANEL Diagram and Parts List for  Tappan Microwave
DOOR
DOOR Diagram and Parts List for  Tappan Microwave
  • 6
    FRAME-DOOR – Part Number: 5303307944
    FRAME-DOOR
    Part Number: 5303307944
      Special Order
    $126.34
  • 7
    DOOR-CHOKE – Part Number: 5303307945
    DOOR-CHOKE
    Part Number: 5303307945
      No Longer Available
  • 10
    COVER-DOOR – Part Number: 5303307942
    COVER-DOOR
    Part Number: 5303307942
      No Longer Available
  • 12
    PANEL-DOOR – Part Number: 5303307948
    PANEL-DOOR
    Part Number: 5303307948
      No Longer Available
  • 18
    SPRING-DOOR LATCH – Part Number: 5303305352
    SPRING-DOOR LATCH
    Part Number: 5303305352
      No Longer Available
  • 19
    DOOR-COMPLETE – Part Number: 5303308359
    DOOR-COMPLETE
    Part Number: 5303308359
      No Longer Available
  • 20
    SEAL-TAPE – Part Number: 5303305399
    SEAL-TAPE
    Part Number: 5303305399
      No Longer Available
  • 21
    TAPE-DOUBLE FACED – Part Number: 5303271373
    TAPE-DOUBLE FACED
    Part Number: 5303271373
      No Longer Available
  • 22
    LATCH-DOOR – Part Number: 5303305351
    LATCH-DOOR
    Part Number: 5303305351
      No Longer Available

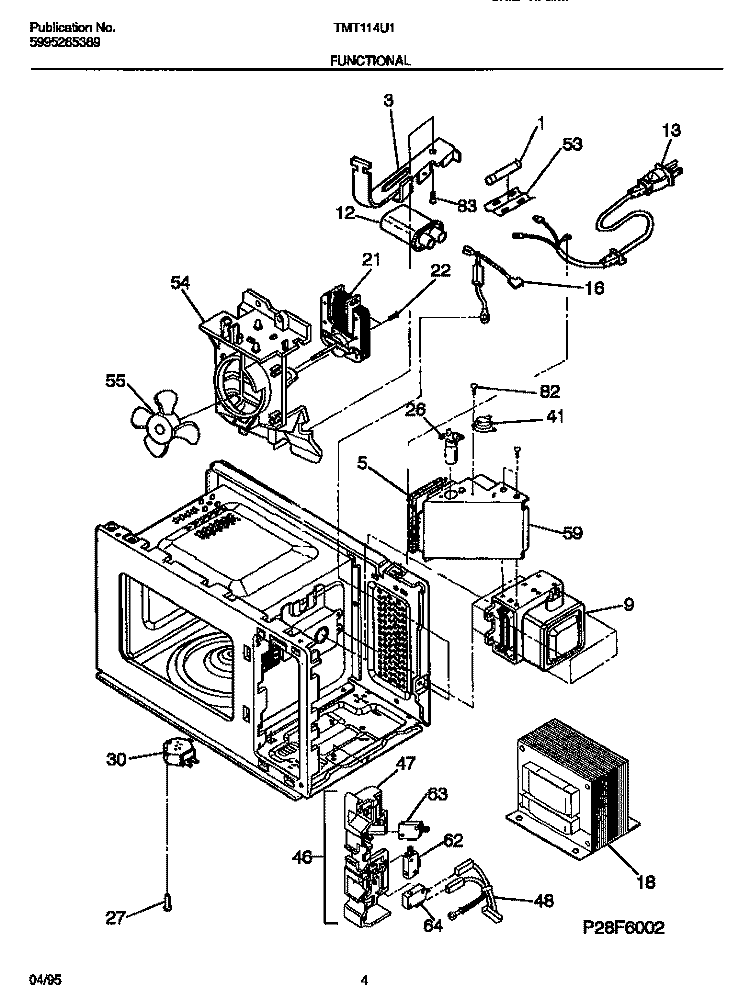

FUNCTIONAL
FUNCTIONAL Diagram and Parts List for  Tappan Microwave
  • *78080
    SCREW – Part Number: 5303284220
    SCREW
    Part Number: 5303284220
      No Longer Available
  • *78081
    SCREW-HINGE – Part Number: 5303305372
    SCREW-HINGE
    Part Number: 5303305372
      Special Order
    $15.18
  • *78082
    CABLE Assembly – Part Number: 5303305382
    CABLE Assembly
    Part Number: 5303305382
      No Longer Available
  • *78083
    LEAD-WIRE Assembly – Part Number: 5303307937
    LEAD-WIRE Assembly
    Part Number: 5303307937
      No Longer Available
  • 1
    FUSE – Part Number: 5303284219
    FUSE
    Part Number: 5303284219
      No Longer Available
  • 3
    RETAINER-CAPACITOR – Part Number: 5303307910
    RETAINER-CAPACITOR
    Part Number: 5303307910
      No Longer Available
  • 5
    TAPE 1=1" – Part Number: 5304404326
    TAPE 1=1"
    Part Number: 5304404326
      Special Order
    $8.65
  • 9
    MAGNETRON – Part Number: 5303305417
    MAGNETRON
    Part Number: 5303305417
      Special Order
    $76.28
  • 12
    CAPACITOR – Part Number: 5303310954
    CAPACITOR
    Part Number: 5303310954
      Special Order
    $141.81
  • 13
    CORD-ELECTRIC POWER – Part Number: 5303305415
    CORD-ELECTRIC POWER
    Part Number: 5303305415
      No Longer Available
  • 16
    DIODE – Part Number: 5303305383
    DIODE
    Part Number: 5303305383
      Special Order
    $111.83
  • 18
    TRANSFORMER – Part Number: 5303308357
    TRANSFORMER
    Part Number: 5303308357
      Special Order
    $184.35
  • 21
    MOTOR-FAN – Part Number: 5303321058
    MOTOR-FAN
    Part Number: 5303321058
      Special Order
    $47.97
  • 22
    SCREW-FAN MOTOR – Part Number: 5303307914
    SCREW-FAN MOTOR
    Part Number: 5303307914
      No Longer Available
  • 26
    LAMP – Part Number: 5303308381
    LAMP
    Part Number: 5303308381
      No Longer Available
  • 27
    SCREW – Part Number: 5303305373
    SCREW
    Part Number: 5303305373
      Special Order
    $8.65
  • 30
    MOTOR-TURNTABLE – Part Number: 5303308354
    MOTOR-TURNTABLE
    Part Number: 5303308354
      No Longer Available
  • 41
    SWITCH – Part Number: 5303305416
    SWITCH
    Part Number: 5303305416
      Special Order
    $17.35
  • 46
    LATCH-DOOR Assembly – Part Number: 5303305375
    LATCH-DOOR Assembly
    Part Number: 5303305375
      Special Order
    $20.62
  • 47
    LATCH-DOOR – Part Number: 5303305376
    LATCH-DOOR
    Part Number: 5303305376
      No Longer Available
  • 48
    LEAD-WIRE – Part Number: 5303307936
    LEAD-WIRE
    Part Number: 5303307936
      No Longer Available
  • 53
    CAP-FUSE – Part Number: 5303305391
    CAP-FUSE
    Part Number: 5303305391
      Special Order
    $11.91
  • 54
    DUCT-FAN – Part Number: 5303307909
    DUCT-FAN
    Part Number: 5303307909
      Special Order
    $41.56
  • 55
    BLADE-FAN – Part Number: 5303210074
    BLADE-FAN
    Part Number: 5303210074
      Special Order
    $11.91
  • 59
    DUCT-AIR – Part Number: 5303308356
    DUCT-AIR
    Part Number: 5303308356
      No Longer Available
  • 62
    USE WCI 5303321781 – Part Number: 5303271369
    USE WCI 5303321781
    Part Number: 5303271369
      Special Order
    $38.36
  • 63
    SWITCH – Part Number: 5303210825
    SWITCH
    Part Number: 5303210825
      No Longer Available
  • 64
    SWITCH-SECONDARY – Part Number: 5303284023
    SWITCH-SECONDARY
    Part Number: 5303284023
      No Longer Available
  • 82
    SCREW – Part Number: 5303305393
    SCREW
    Part Number: 5303305393
      No Longer Available
  • 83
    SCREW – Part Number: 5303307913
    SCREW
    Part Number: 5303307913
      No Longer Available
WIRING DIAGRAM
WIRING DIAGRAM Diagram and Parts List for  Tappan Microwave

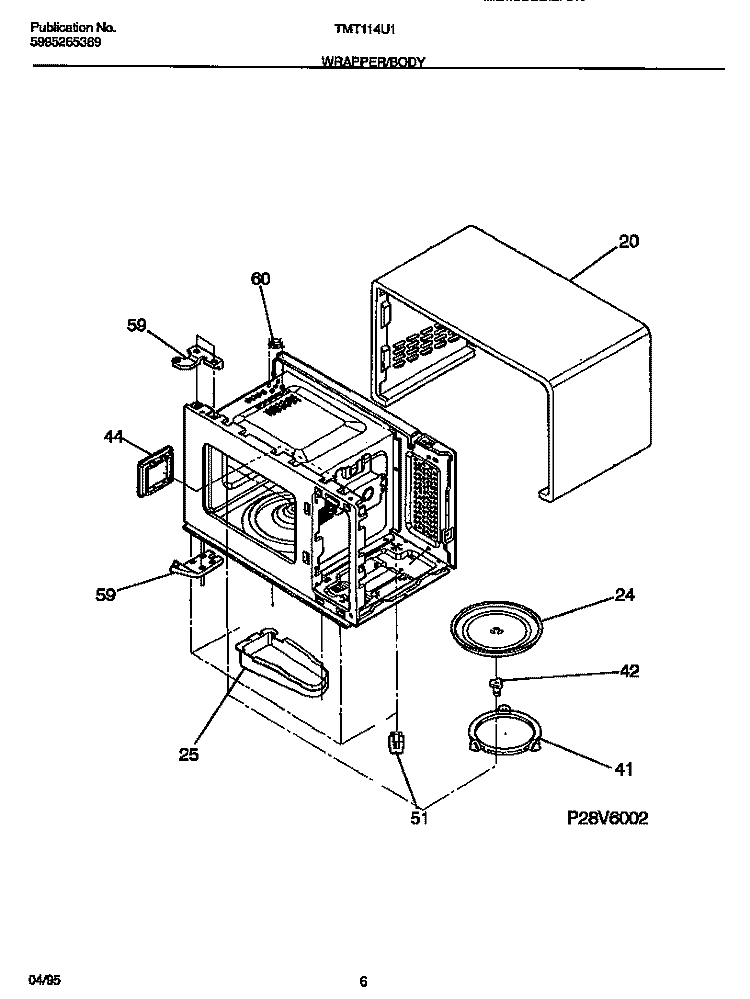

WRAPPER / BODY
WRAPPER / BODY Diagram and Parts List for  Tappan Microwave
  • *78084
    SCREW – Part Number: 5303284220
    SCREW
    Part Number: 5303284220
      No Longer Available
  • *78085
    SCREW-HINGE – Part Number: 5303305372
    SCREW-HINGE
    Part Number: 5303305372
      Special Order
    $15.18
  • 20
    WRAPPER – Part Number: 5303307961
    WRAPPER
    Part Number: 5303307961
      No Longer Available
  • 20
    SCREW – Part Number: 5303208788
    SCREW
    Part Number: 5303208788
      Special Order
    $8.65
  • 20
    SCREW – Part Number: 5303305412
    SCREW
    Part Number: 5303305412
      No Longer Available
  • 24
    TRAY – Part Number: 5303307962
    TRAY
    Part Number: 5303307962
      No Longer Available
  • 25
    COVER-TURNTABLE MOT – Part Number: 5303307964
    COVER-TURNTABLE MOT
    Part Number: 5303307964
      No Longer Available
  • 41
    ROLLER-TURNTABLE – Part Number: 5303318647
    ROLLER-TURNTABLE
    Part Number: 5303318647
      Special Order
    $110.68
  • 42
    SUPPORT-ROLLER – Part Number: 5303305408
    SUPPORT-ROLLER
    Part Number: 5303305408
      Special Order
    $47.97
  • 44
    COVER-WAVE GUIDE – Part Number: 5303307959
    COVER-WAVE GUIDE
    Part Number: 5303307959
      Special Order
    $15.18
  • 51
    FOOT – Part Number: 5303305368
    FOOT
    Part Number: 5303305368
      Special Order
    $26.05
  • 59A
    PLATE-HINGE – Part Number: 5303305362
    PLATE-HINGE
    Part Number: 5303305362
      No Longer Available
  • 59B
    PLATE-HINGE – Part Number: 5303305365
    PLATE-HINGE
    Part Number: 5303305365
      No Longer Available
  • 60
    THERMOSTAT – Part Number: 5303305363
    THERMOSTAT
    Part Number: 5303305363
      Special Order
    $31.96
