Tappan Table Top 1.0 Microwave Replacement Parts For Model TMT104U1S1

We Sell Only Genuine Tappan Parts

Popular Parts for TMT104U1S1

Search Within Model

Questions & Answers for Tappan TMT104U1S1
Browse all Parts Search by Area

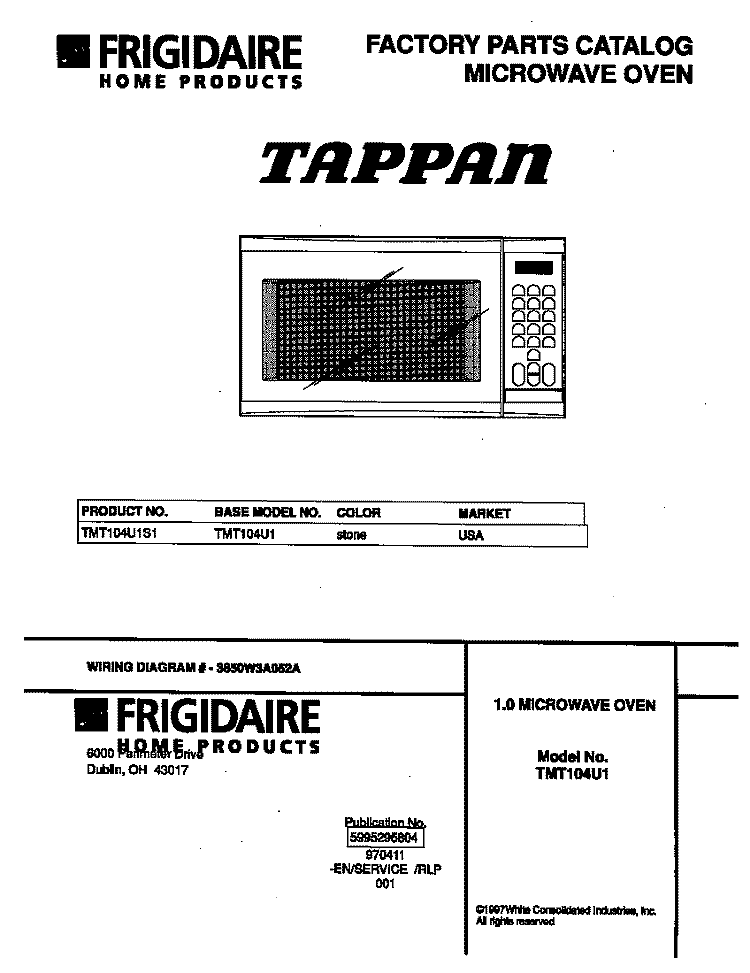

COVER Diagram and Parts List for  Tappan Microwave
COVER
DOOR Diagram and Parts List for  Tappan Microwave
DOOR

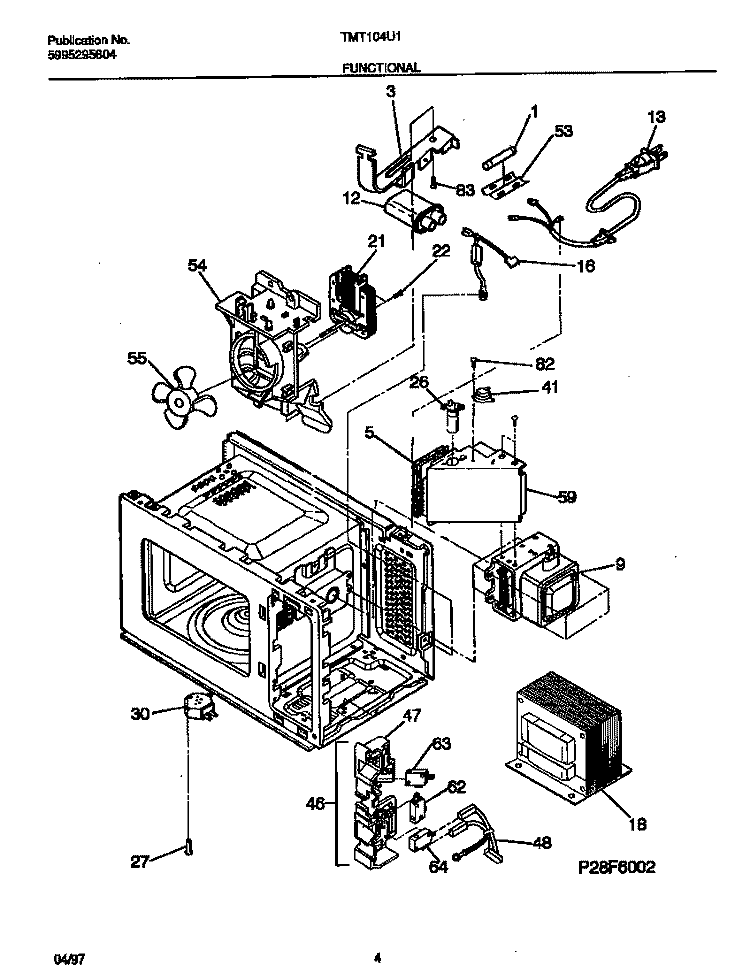

FUNCTIONAL Diagram and Parts List for  Tappan Microwave
FUNCTIONAL
WIRING DIAGRAM Diagram and Parts List for  Tappan Microwave
WIRING DIAGRAM

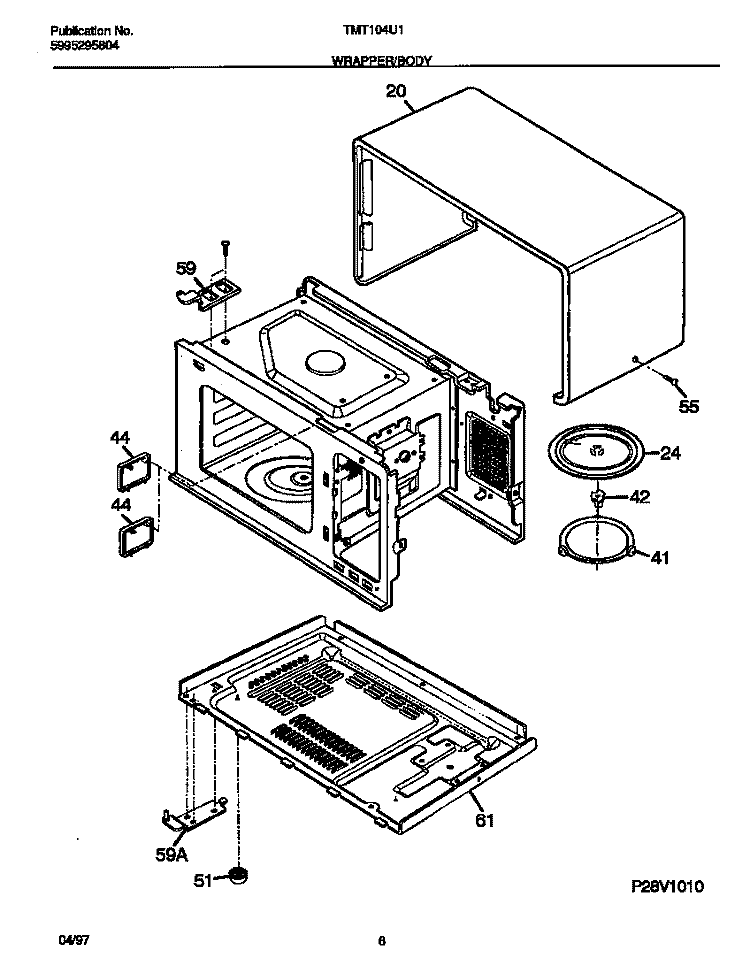

WRAPPER / BODY Diagram and Parts List for  Tappan Microwave
WRAPPER / BODY
Previous Showing All Parts Next
COVER
COVER Diagram and Parts List for  Tappan Microwave
DOOR
DOOR Diagram and Parts List for  Tappan Microwave
  • 6
    FRAME-DOOR – Part Number: 5303308364
    FRAME-DOOR
    Part Number: 5303308364
      No Longer Available
  • 7
    DOOR-CHOKE – Part Number: 5303308365
    DOOR-CHOKE
    Part Number: 5303308365
      No Longer Available
  • 10
    COVER-DOOR – Part Number: 5303308363
    COVER-DOOR
    Part Number: 5303308363
      No Longer Available
  • 12
    PANEL-DOOR – Part Number: 5303308367
    PANEL-DOOR
    Part Number: 5303308367
      No Longer Available
  • 18
    SPRING-DOOR LATCH – Part Number: 5303305352
    SPRING-DOOR LATCH
    Part Number: 5303305352
      No Longer Available
  • 19
    DOOR-COMPLETE – Part Number: 5303308362
    DOOR-COMPLETE
    Part Number: 5303308362
      Special Order
    $241.52
  • 21
    TAPE-DOUBLE FACED – Part Number: 5303271373
    TAPE-DOUBLE FACED
    Part Number: 5303271373
      No Longer Available
  • 22
    LATCH-DOOR – Part Number: 5303323436
    LATCH-DOOR
    Part Number: 5303323436
      Special Order
    $34.09
FUNCTIONAL
FUNCTIONAL Diagram and Parts List for  Tappan Microwave
  • *57840
    SCREW – Part Number: 5303284220
    SCREW
    Part Number: 5303284220
      No Longer Available
  • *57841
    SCREW-HINGE – Part Number: 5303305372
    SCREW-HINGE
    Part Number: 5303305372
      Special Order
    $15.18
  • *57842
    CABLE Assembly – Part Number: 5303305382
    CABLE Assembly
    Part Number: 5303305382
      No Longer Available
  • *57843
    LEAD-WIRE Assembly – Part Number: 5303308380
    LEAD-WIRE Assembly
    Part Number: 5303308380
      No Longer Available
  • 1
    FUSE – Part Number: 5303284219
    FUSE
    Part Number: 5303284219
      No Longer Available
  • 3
    RETAINER-CAPACITOR – Part Number: 5303307910
    RETAINER-CAPACITOR
    Part Number: 5303307910
      No Longer Available
  • 5
    SEAL FOAM – Part Number: 5303308383
    SEAL FOAM
    Part Number: 5303308383
      No Longer Available
  • 9
    MAGNETRON – Part Number: 5303305417
    MAGNETRON
    Part Number: 5303305417
      Special Order
    $76.28
  • 12
    CAPACITOR – Part Number: 5303310954
    CAPACITOR
    Part Number: 5303310954
      Special Order
    $141.81
  • 13
    CORD-ELECTRIC POWER – Part Number: 5303305415
    CORD-ELECTRIC POWER
    Part Number: 5303305415
      No Longer Available
  • 16
    DIODE – Part Number: 5303284204
    DIODE
    Part Number: 5303284204
      No Longer Available
  • 18
    TRANSFORMER – Part Number: 5303308386
    TRANSFORMER
    Part Number: 5303308386
      Special Order
    $284.99
  • 21
    MOTOR-FAN – Part Number: 5303321058
    MOTOR-FAN
    Part Number: 5303321058
      Special Order
    $47.97
  • 22
    SCREW-FAN MOTOR – Part Number: 5303307914
    SCREW-FAN MOTOR
    Part Number: 5303307914
      No Longer Available
  • 26
    LAMP – Part Number: 5303308381
    LAMP
    Part Number: 5303308381
      No Longer Available
  • 27
    SCREW – Part Number: 5303305373
    SCREW
    Part Number: 5303305373
      Special Order
    $8.65
  • 30
    MOTOR-TURNTABLE – Part Number: 5303308354
    MOTOR-TURNTABLE
    Part Number: 5303308354
      No Longer Available
  • 41
    SWITCH – Part Number: 5303305416
    SWITCH
    Part Number: 5303305416
      Special Order
    $17.35
  • 46
    LATCH-DOOR Assembly – Part Number: 5303308377
    LATCH-DOOR Assembly
    Part Number: 5303308377
      Special Order
    $52.99
  • 47
    LATCH-DOOR – Part Number: 5303308378
    LATCH-DOOR
    Part Number: 5303308378
      Special Order
    $33.03
  • 48
    LEAD-WIRE – Part Number: 5303308379
    LEAD-WIRE
    Part Number: 5303308379
      No Longer Available
  • 53
    CAP-FUSE – Part Number: 5303305391
    CAP-FUSE
    Part Number: 5303305391
      Special Order
    $11.91
  • 54
    DUCT-FAN – Part Number: 5303307909
    DUCT-FAN
    Part Number: 5303307909
      Special Order
    $41.56
  • 55
    BLADE-FAN – Part Number: 5303210074
    BLADE-FAN
    Part Number: 5303210074
      Special Order
    $11.91
  • 59
    DUCT-AIR – Part Number: 5303308382
    DUCT-AIR
    Part Number: 5303308382
      No Longer Available
  • 62
    USE WCI 5303321781 – Part Number: 5303271369
    USE WCI 5303321781
    Part Number: 5303271369
      Special Order
    $38.36
  • 63
    SWITCH – Part Number: 5303210825
    SWITCH
    Part Number: 5303210825
      No Longer Available
  • 64
    SWITCH-SECONDARY – Part Number: 5303284023
    SWITCH-SECONDARY
    Part Number: 5303284023
      No Longer Available
  • 83
    SCREW – Part Number: 5303307913
    SCREW
    Part Number: 5303307913
      No Longer Available
WIRING DIAGRAM
WIRING DIAGRAM Diagram and Parts List for  Tappan Microwave
WRAPPER / BODY
WRAPPER / BODY Diagram and Parts List for  Tappan Microwave
  • *57844
    SCREW-HINGE – Part Number: 5303305372
    SCREW-HINGE
    Part Number: 5303305372
      Special Order
    $15.18
  • *57845
    SCREW – Part Number: 5303284220
    SCREW
    Part Number: 5303284220
      No Longer Available
  • 20
    USE WCI 636T090P47 – Part Number: 5303307907
    USE WCI 636T090P47
    Part Number: 5303307907
      No Longer Available
  • 20
    SCREW – Part Number: 5303208788
    SCREW
    Part Number: 5303208788
      Special Order
    $8.65
  • 20
    WRAPPER – Part Number: 5303308375
    WRAPPER
    Part Number: 5303308375
      No Longer Available
  • 24
    TRAY – Part Number: 5303307962
    TRAY
    Part Number: 5303307962
      No Longer Available
  • 41
    ROLLER-TURNTABLE – Part Number: 5303318647
    ROLLER-TURNTABLE
    Part Number: 5303318647
      Special Order
    $110.68
  • 42
    SUPPORT-ROLLER – Part Number: 5303308376
    SUPPORT-ROLLER
    Part Number: 5303308376
      Special Order
    $57.01
  • 44
    COVER-WAVE GUIDE – Part Number: 5303308373
    COVER-WAVE GUIDE
    Part Number: 5303308373
      No Longer Available
  • 51
    FOOT – Part Number: 5303208727
    FOOT
    Part Number: 5303208727
      No Longer Available
  • 59
    PLATE-HINGE – Part Number: 5303308385
    PLATE-HINGE
    Part Number: 5303308385
      No Longer Available
  • 59
    PLATE-HINGE – Part Number: 5303308374
    PLATE-HINGE
    Part Number: 5303308374
      No Longer Available
  • 59
    SCREW-PLATE – Part Number: 5303308387
    SCREW-PLATE
    Part Number: 5303308387
      No Longer Available
  • 61
    BASE PLATE – Part Number: 5303308384
    BASE PLATE
    Part Number: 5303308384
      No Longer Available
