Sharp Microwave/Hood Combo Replacement Parts For Model R-1874-T

We Sell Only Genuine Sharp Parts

Search Within Model

Browse all Parts Search by Area
Door Diagram and Parts List for R-1874-T  Sharp Microwave
Door
Main Asy Diagram and Parts List for R-1874-T  Sharp Microwave
Main Asy
Previous Showing All Parts Next
Door

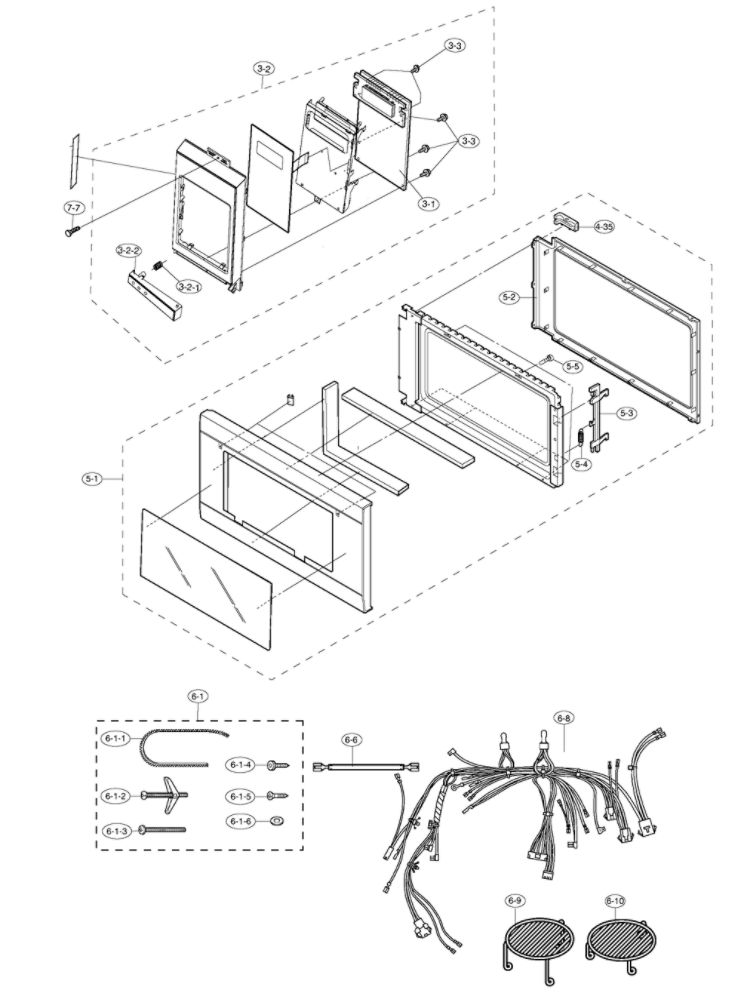

Door Diagram and Parts List for R-1874-T  Sharp Microwave
  • 3-1
    CONTROL UNIT – Part Number: DPWBFB061MRU0
    CONTROL UNIT
    Part Number: DPWBFB061MRU0
      No Longer Available
  • 3-2
    Touchpad and Control Panel – Part Number: FPNLCB407MRK0
    Touchpad and Control Panel
    Part Number: FPNLCB407MRK0
      No Longer Available
  • 3-3
    Screw – Part Number: XEPS730P08XS0
    Screw
    Part Number: XEPS730P08XS0
      No Longer Available
  • 3-21
    DOOR OPENER SPRING – Part Number: MSPRTA050WRE0
    DOOR OPENER SPRING
    Part Number: MSPRTA050WRE0
      No Longer Available
  • 3-22
    OPEN BUTTON ASSEMBLY – Part Number: FDECAB029MRK0
    OPEN BUTTON ASSEMBLY
    Part Number: FDECAB029MRK0
      No Longer Available
  • 4-35
    Stopper – Part Number: LSTPPB024MRF0
    Stopper
    Part Number: LSTPPB024MRF0
      No Longer Available
  • 5-1
    Door assembly – Part Number: CDORFB286MRK0
    Door assembly
    Part Number: CDORFB286MRK0
      No Longer Available
  • 5-2
    Door Frame – Part Number: GCOVHB031MRF0
    Door Frame
    Part Number: GCOVHB031MRF0
      No Longer Available
  • 5-3
    Door Hook – Part Number: LSTPPB025MRF0
    Door Hook
    Part Number: LSTPPB025MRF0
      No Longer Available
  • 5-4
    LATCH SPRING – Part Number: MSPRTA046WRE0
    LATCH SPRING
    Part Number: MSPRTA046WRE0
      No Longer Available
  • 5-5
    Screw – Part Number: XEPS740P08000
    Screw
    Part Number: XEPS740P08000
      No Longer Available
  • 6-1
    Installation – Part Number: CFZK-B659WRKZ
    Installation
    Part Number: CFZK-B659WRKZ
      No Longer Available
  • 6-6
    High voltage wire – Part Number: QW-QZB011MRE0
    High voltage wire
    Part Number: QW-QZB011MRE0
      No Longer Available
  • 6-8
    Harness – Part Number: FW-VZC284WREZ
    Harness
    Part Number: FW-VZC284WREZ
      No Longer Available
  • 6-9
    HIGH RAC Assembly – Part Number: FAMI-B006MRM0
    HIGH RAC Assembly
    Part Number: FAMI-B006MRM0
      No Longer Available
  • 6-10
    RACK – Part Number: FAMI-B005MRM0
    RACK
    Part Number: FAMI-B005MRM0
      No Longer Available
  • 6-11
    Grommet – Part Number: LBSHC0040MRE0
    Grommet
    Part Number: LBSHC0040MRE0
      No Longer Available
  • 6-12
    Screw – Part Number: LX-BZ0195WRE0
    Screw
    Part Number: LX-BZ0195WRE0
      No Longer Available
  • 6-13
    Screw 5mm x 60mm – Part Number: XBRS750P60000
    Screw 5mm x 60mm
    Part Number: XBRS750P60000
      No Longer Available
  • 6-14
    Sc cabinet – Part Number: XOTS740P12000
    Sc cabinet
    Part Number: XOTS740P12000
      No Longer Available
  • 6-15
    Screw – Part Number: XTSS750P35000
    Screw
    Part Number: XTSS750P35000
      No Longer Available
  • 6-16
    Washer – Part Number: XWHS750-16300
    Washer
    Part Number: XWHS750-16300
      No Longer Available
Main Asy

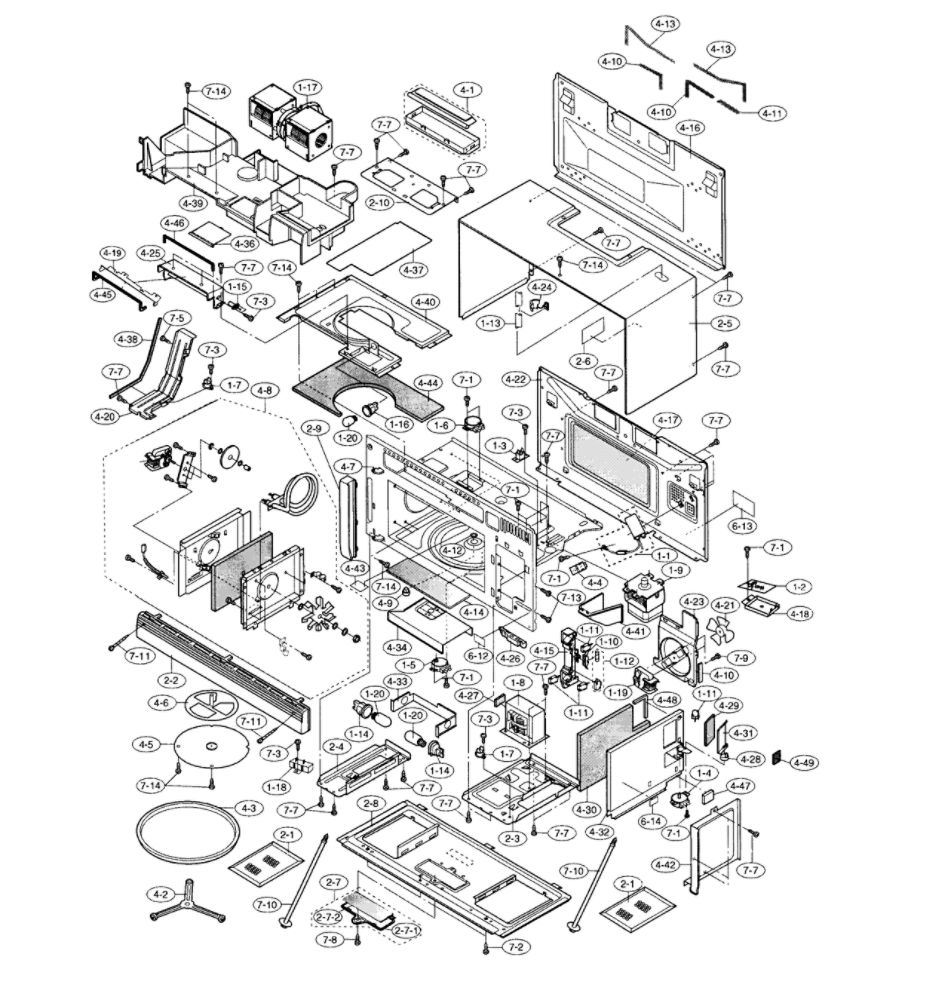

Main Asy Diagram and Parts List for R-1874-T  Sharp Microwave
  • 1-1
    Capacitor – Part Number: FC-QZA622WRKZ
    Capacitor
    Part Number: FC-QZA622WRKZ
      No Longer Available
  • 1-2
    Microwave/hood filter – Part Number: FPWBFB014MRK0
    Microwave/hood filter
    Part Number: FPWBFB014MRK0
      No Longer Available
  • 1-3
    MAGNETRON TEMPERATUR – Part Number: QFS-TA013WRE0
    MAGNETRON TEMPERATUR
    Part Number: QFS-TA013WRE0
      No Longer Available
  • 1-4
    DAMPER MOTOR – Part Number: RMOTDA256WRZZ
    DAMPER MOTOR
    Part Number: RMOTDA256WRZZ
      No Longer Available
  • 1-5
    Microwave turntable motor – Part Number: RMOTDA252WRZZ
    Microwave turntable motor
    Part Number: RMOTDA252WRZZ
      No Longer Available
  • 1-6
    STIRRER MOTOR – Part Number: RMOTDA258WRZZ
    STIRRER MOTOR
    Part Number: RMOTDA258WRZZ
      No Longer Available
  • 1-7
    HOOD THERMO – Part Number: RTHM-A136WRZZ
    HOOD THERMO
    Part Number: RTHM-A136WRZZ
      No Longer Available
  • 1-8
    Transformer – Part Number: RTRN-B092MRE0
    Transformer
    Part Number: RTRN-B092MRE0
      No Longer Available
  • 1-9
    MAGNETRON – Part Number: RV-MZA363WRZZ
    MAGNETRON
    Part Number: RV-MZA363WRZZ
      No Longer Available
  • 1-10
    Fuse holder – Part Number: QFSHDA009WRE0
    Fuse holder
    Part Number: QFSHDA009WRE0
      No Longer Available
  • 1-11
    SWITCH – Part Number: QSW-MA085WRE0
    SWITCH
    Part Number: QSW-MA085WRE0
      No Longer Available
  • 1-12
    Line Fuse – Part Number: FFSBA033WRKZ
    Line Fuse
    Part Number: FFSBA033WRKZ
      No Longer Available
  • 1-13
    Power Cord – Part Number: FACCDB011MRE0
    Power Cord
    Part Number: FACCDB011MRE0
      No Longer Available
  • 1-14
    Lamp socket – Part Number: QSOCLB010MRE0
    Lamp socket
    Part Number: QSOCLB010MRE0
      No Longer Available
  • 1-15
    Microwave/hood sensor – Part Number: FDTCTA217WRKZ
    Microwave/hood sensor
    Part Number: FDTCTA217WRKZ
      No Longer Available
  • 1-16
    Socket – Part Number: QSOCLA021WRE0
    Socket
    Part Number: QSOCLA021WRE0
      No Longer Available
  • 1-17
    Hood fan m – Part Number: FMOTEA362WRK0
    Hood fan m
    Part Number: FMOTEA362WRK0
      No Longer Available
  • 1-18
    Noise resin – Part Number: RR-WZA031WRE0
    Noise resin
    Part Number: RR-WZA031WRE0
      No Longer Available
  • 1-19
    Microwave cooling fan motor assembly – Part Number: RMOTEB032MRE0
    Microwave cooling fan motor assembly
    Part Number: RMOTEB032MRE0
      No Longer Available
  • 1-20
    OVEN LAMP 125V/20W – Part Number: RLMPTA086WRZZ
    OVEN LAMP 125V/20W
    Part Number: RLMPTA086WRZZ
      No Longer Available
  • 2-1
    GREASE FILTER – Part Number: PFIL-B002MRE0
    GREASE FILTER
    Part Number: PFIL-B002MRE0
      No Longer Available
  • 2-2
    Louver – Part Number: PDIF-B035MRF0
    Louver
    Part Number: PDIF-B035MRF0
      No Longer Available
  • 2-3
    Base plate – Part Number: GDAI-A463WRWZ
    Base plate
    Part Number: GDAI-A463WRWZ
      No Longer Available
  • 2-4
    Base plate – Part Number: GDAI-A462WRWZ
    Base plate
    Part Number: GDAI-A462WRWZ
      No Longer Available
  • 2-5
    Outer case – Part Number: FCABUA989WRKZ
    Outer case
    Part Number: FCABUA989WRKZ
      No Longer Available
  • 2-6
    Schematic – Part Number: TMAPCA802WRRZ
    Schematic
    Part Number: TMAPCA802WRRZ
      No Longer Available
  • 2-7
    Hood lamp trim – Part Number: FANGKB009MRY0
    Hood lamp trim
    Part Number: FANGKB009MRY0
      No Longer Available
  • 2-8
    Base cover – Part Number: PCOVPA565WRTZ
    Base cover
    Part Number: PCOVPA565WRTZ
      No Longer Available
  • 2-9
    Sash – Part Number: FDECAB028MRK0
    Sash
    Part Number: FDECAB028MRK0
      No Longer Available
  • 2-10
    Rear stay – Part Number: LSTY-A122WRWZ
    Rear stay
    Part Number: LSTY-A122WRWZ
      No Longer Available
  • 2-71
    Bracket – Part Number: LANGQB016MRP0
    Bracket
    Part Number: LANGQB016MRP0
      No Longer Available
  • 2-72
    Light Lens – Part Number: PGLSPB004MRE0
    Light Lens
    Part Number: PGLSPB004MRE0
      No Longer Available
  • 4-1
    OTR DAMPER ASSEMBLY – Part Number: FFTA-B004MRK0
    OTR DAMPER ASSEMBLY
    Part Number: FFTA-B004MRK0
      No Longer Available
  • 4-2
    TURNTABLE SUPPORT AS – Part Number: FROLPB027MRK0
    TURNTABLE SUPPORT AS
    Part Number: FROLPB027MRK0
      No Longer Available
  • 4-3
    TURNTABLE TRAY- SN > – Part Number: NTNT-A114WREZ
    TURNTABLE TRAY- SN >
    Part Number: NTNT-A114WREZ
      No Longer Available
  • 4-4
    Holder – Part Number: LANGKB463WRPZ
    Holder
    Part Number: LANGKB463WRPZ
      No Longer Available
  • 4-5
    Stirrer Blade Cover – Part Number: FCOVPA068WRYZ
    Stirrer Blade Cover
    Part Number: FCOVPA068WRYZ
      No Longer Available
  • 4-6
    Fan – Part Number: FFAN-A002WRKZ
    Fan
    Part Number: FFAN-A002WRKZ
      No Longer Available
  • 4-8
    Convection – Part Number: DHET-B002MRK0
    Convection
    Part Number: DHET-B002MRK0
      No Longer Available
  • 4-9
    COUPLER – Part Number: NCPL-B007MRF0
    COUPLER
    Part Number: NCPL-B007MRF0
      No Longer Available
  • 4-10
    Cushion – Part Number: PCUSGA786WRPZ
    Cushion
    Part Number: PCUSGA786WRPZ
      No Longer Available
  • 4-11
    Cushion – Part Number: PCUSUA663WRPZ
    Cushion
    Part Number: PCUSUA663WRPZ
      No Longer Available
  • 4-12
    Packing – Part Number: PPACGA189WREZ
    Packing
    Part Number: PPACGA189WREZ
      No Longer Available
  • 4-13
    Cushion – Part Number: PCUSUA662WRPZ
    Cushion
    Part Number: PCUSUA662WRPZ
      No Longer Available
  • 4-14
    Heat protector – Part Number: PFPF-A313WREZ
    Heat protector
    Part Number: PFPF-A313WREZ
      No Longer Available
  • 4-15
    Microwave door latch hook – Part Number: PHOK-A166WRFZ
    Microwave door latch hook
    Part Number: PHOK-A166WRFZ
      No Longer Available
  • 4-16
    Mounting Bracket – Part Number: FANGTA175WRYZ
    Mounting Bracket
    Part Number: FANGTA175WRYZ
      No Longer Available
  • 4-17
    Heat protector – Part Number: PFPF-A310WREZ
    Heat protector
    Part Number: PFPF-A310WREZ
      No Longer Available
  • 4-18
    Angle – Part Number: LANGQA811WRPZ
    Angle
    Part Number: LANGQA811WRPZ
      No Longer Available
  • 4-19
    Duct-exhau – Part Number: PDUC-B171WRPZ
    Duct-exhau
    Part Number: PDUC-B171WRPZ
      No Longer Available
  • 4-20
    Duct intake – Part Number: PDUC-B167WRPZ
    Duct intake
    Part Number: PDUC-B167WRPZ
      No Longer Available
  • 4-21
    Fan Blade – Part Number: NFANPB005MRE0
    Fan Blade
    Part Number: NFANPB005MRE0
      No Longer Available
  • 4-22
    Plate – Part Number: GBDYRA014WRWZ
    Plate
    Part Number: GBDYRA014WRWZ
      No Longer Available
  • 4-23
    Duct fan – Part Number: FDUC-A506WRKZ
    Duct fan
    Part Number: FDUC-A506WRKZ
      No Longer Available
  • 4-24
    Cord bushing – Part Number: LBSHCA014WRE0
    Cord bushing
    Part Number: LBSHCA014WRE0
      No Longer Available
  • 4-25
    Duct-ehxh – Part Number: FDUC-A509WRKZ
    Duct-ehxh
    Part Number: FDUC-A509WRKZ
      No Longer Available
  • 4-26
    Microwave door release lever – Part Number: MLEVPA297WRFZ
    Microwave door release lever
    Part Number: MLEVPA297WRFZ
      No Longer Available
  • 4-27
    Cushion – Part Number: PCUSGA788WRPZ
    Cushion
    Part Number: PCUSGA788WRPZ
      No Longer Available
  • 4-28
    Damper cam – Part Number: MCAMPA187WRFZ
    Damper cam
    Part Number: MCAMPA187WRFZ
      No Longer Available
  • 4-29
    Cushion – Part Number: PCUSUA666WRPZ
    Cushion
    Part Number: PCUSUA666WRPZ
      No Longer Available
  • 4-31
    Plate – Part Number: PFTA-A041WRPZ
    Plate
    Part Number: PFTA-A041WRPZ
      No Longer Available
  • 4-32
    Cover – Part Number: PREFHA091WRWZ
    Cover
    Part Number: PREFHA091WRWZ
      No Longer Available
  • 4-33
    Angle – Part Number: LANGQA812WRPZ
    Angle
    Part Number: LANGQA812WRPZ
      No Longer Available
  • 4-34
    Cover – Part Number: PREFHA092WRPZ
    Cover
    Part Number: PREFHA092WRPZ
      No Longer Available
  • 4-36
    Cover – Part Number: PCOVPA558WRWZ
    Cover
    Part Number: PCOVPA558WRWZ
      No Longer Available
  • 4-37
    Heat protector – Part Number: PCOVPA559WRPZ
    Heat protector
    Part Number: PCOVPA559WRPZ
      No Longer Available
  • 4-38
    Cushion – Part Number: PCUSGA789WRPZ
    Cushion
    Part Number: PCUSGA789WRPZ
      No Longer Available
  • 4-39
    Duct-exhau – Part Number: PDUC-B162WRFZ
    Duct-exhau
    Part Number: PDUC-B162WRFZ
      No Longer Available
  • 4-40
    Duct – Part Number: PDUC-B165WRPZ
    Duct
    Part Number: PDUC-B165WRPZ
      No Longer Available
  • 4-41
    Duct – Part Number: PDUC-B164WRFZ
    Duct
    Part Number: PDUC-B164WRFZ
      No Longer Available
  • 4-42
    Duct intake – Part Number: PDUC-B166WRPZ
    Duct intake
    Part Number: PDUC-B166WRPZ
      No Longer Available
  • 4-43
    OVEN LIGHT SCREEN – Part Number: PFILWA035WRE0
    OVEN LIGHT SCREEN
    Part Number: PFILWA035WRE0
      No Longer Available
  • 4-44
    Heat protector – Part Number: PFPF-A312WREZ
    Heat protector
    Part Number: PFPF-A312WREZ
      No Longer Available
  • 4-45
    Cushion – Part Number: PCUSUA673WRPZ
    Cushion
    Part Number: PCUSUA673WRPZ
      No Longer Available
  • 4-46
    Cushion – Part Number: PCUSGA792WRPZ
    Cushion
    Part Number: PCUSGA792WRPZ
      No Longer Available
  • 4-47
    Cushion – Part Number: PCUSUA668WRPZ
    Cushion
    Part Number: PCUSUA668WRPZ
      No Longer Available
  • 4-48
    Cushion – Part Number: PCUSUA669WRPZ
    Cushion
    Part Number: PCUSUA669WRPZ
      No Longer Available
  • 4-49
    Cushion – Part Number: PCUSUA670WRPZ
    Cushion
    Part Number: PCUSUA670WRPZ
      No Longer Available
  • 6-12
    Label – Part Number: TCAUAA382WRRZ
    Label
    Part Number: TCAUAA382WRRZ
      No Longer Available
  • 6-13
    Label – Part Number: TCAUAA307WRRZ
    Label
    Part Number: TCAUAA307WRRZ
      No Longer Available
  • 6-14
    Label – Part Number: TCAUAA305WRRZ
    Label
    Part Number: TCAUAA305WRRZ
      No Longer Available
  • 7-1
    Screw – Part Number: XHPS740P08K00
    Screw
    Part Number: XHPS740P08K00
      No Longer Available
  • 7-2
    Screw – Part Number: XOTS840P08000
    Screw
    Part Number: XOTS840P08000
      No Longer Available
  • 7-3
    Screw – Part Number: XHPS730P08000
    Screw
    Part Number: XHPS730P08000
      No Longer Available
  • 7-4
    Screw – Part Number: XBTS740P08RV0
    Screw
    Part Number: XBTS740P08RV0
      No Longer Available
  • 7-5
    SCREW – Part Number: XCTWW40P08000
    SCREW
    Part Number: XCTWW40P08000
      No Longer Available
  • 7-6
    Screw: 4mm x 6mm – Part Number: XBTWW40P06000
    Screw: 4mm x 6mm
    Part Number: XBTWW40P06000
      No Longer Available
  • 7-7
    Screw – Part Number: XOTS740P08000
    Screw
    Part Number: XOTS740P08000
      No Longer Available
  • 7-8
    Screw – Part Number: XHTS740P08000
    Screw
    Part Number: XHTS740P08000
      No Longer Available
  • 7-9
    Screw – Part Number: XHTS740P08RV0
    Screw
    Part Number: XHTS740P08RV0
      No Longer Available
  • 7-10
    SCREW – Part Number: LX-BZB011MRE0
    SCREW
    Part Number: LX-BZB011MRE0
      No Longer Available
  • 7-11
    Screw – Part Number: LX-CZB025MRE0
    Screw
    Part Number: LX-CZB025MRE0
      No Longer Available
  • 7-12
    Screw – Part Number: XCBWW30P06000
    Screw
    Part Number: XCBWW30P06000
      No Longer Available
  • 7-13
    (6-11) screw; latch hook and upper oven hinge mtg – Part Number: LX-CZ0052WRE0
    (6-11) screw; latch hook and upper oven hinge mtg
    Part Number: LX-CZ0052WRE0
      No Longer Available
  • 7-14
    Screw – Part Number: XOTWW40P08000
    Screw
    Part Number: XOTWW40P08000
      No Longer Available
  • NI
    Label – Part Number: TCAUAA304WRRZ
    Label
    Part Number: TCAUAA304WRRZ
      No Longer Available
  • NI
    Cook book – Part Number: TCADCB020WRRZ
    Cook book
    Part Number: TCADCB020WRRZ
      No Longer Available
  • NI
    Instructions – Part Number: TINSEB235WRRZ
    Instructions
    Part Number: TINSEB235WRRZ
      No Longer Available
  • NI
    Template – Part Number: TINSKA031WRRZ
    Template
    Part Number: TINSKA031WRRZ
      No Longer Available
  • NI
    Label – Part Number: TCAUAA366WRRZ
    Label
    Part Number: TCAUAA366WRRZ
      No Longer Available
  • NI
    Template – Part Number: TINSKA032WRRZ
    Template
    Part Number: TINSKA032WRRZ
      No Longer Available
  • NI
    Owner
    Owner's manual
    Part Number: TINSEB240WRRZ
      No Longer Available
