Samsung MICROWAVE OVEN Replacement Parts For Model MW3552T (XAA)

We Sell Only Genuine Samsung Parts

Popular Parts for MW3552T

Search Within Model

Questions & Answers for Samsung MW3552T
Browse all Parts Search by Area
Complete Microwave Assembly Diagram and Parts List for XAA Samsung Microwave
Complete Microwave Assembly

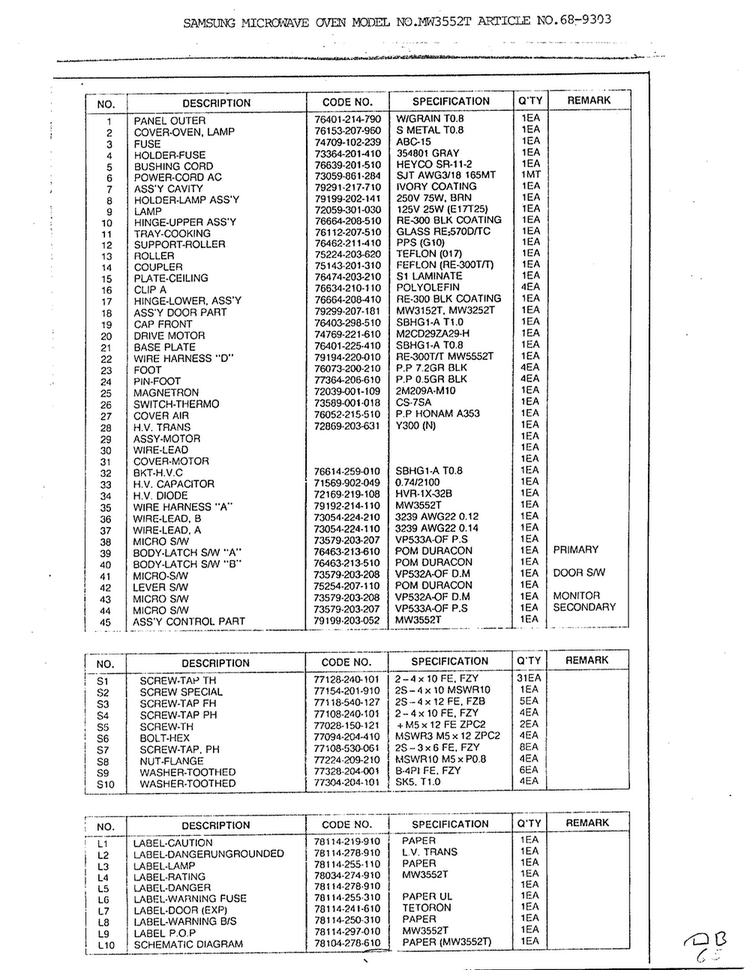

Complete Microwave Assembly Page 2 Diagram and Parts List for XAA Samsung Microwave
Complete Microwave Assembly Page 2

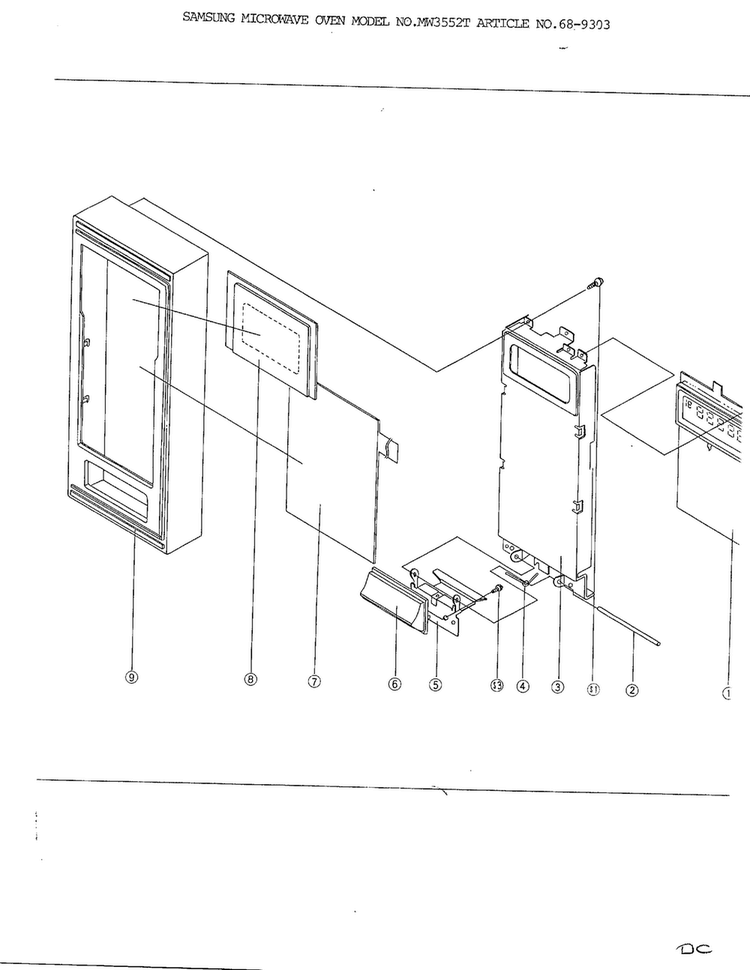

Complete Microwave Assembly Page 3 Diagram and Parts List for XAA Samsung Microwave
Complete Microwave Assembly Page 3

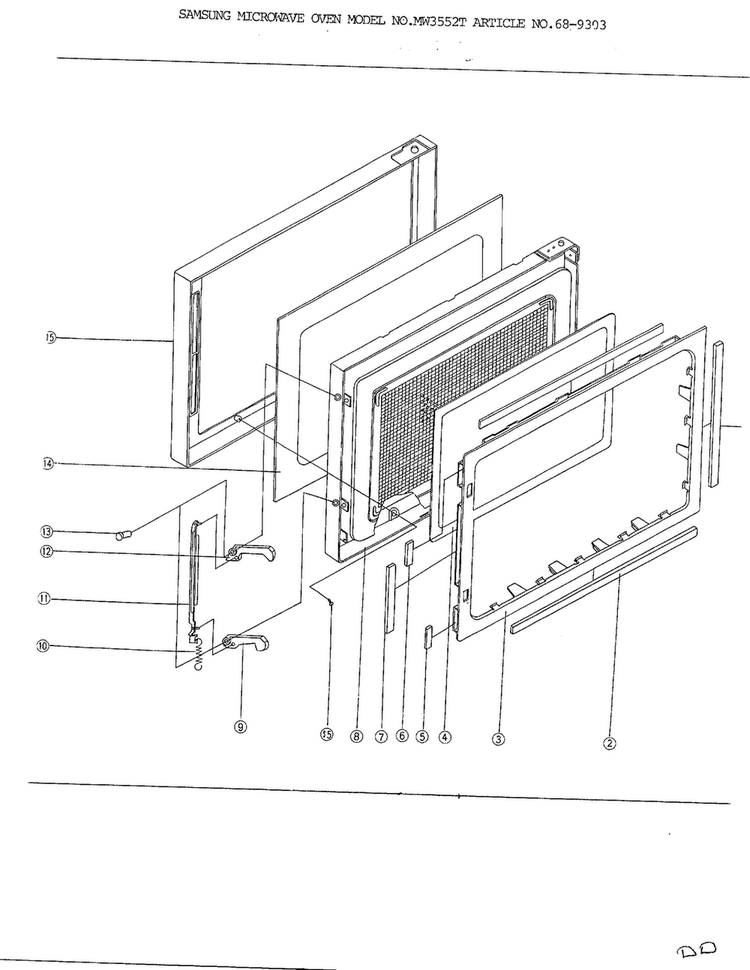

Complete Microwave Assembly Page 4 Diagram and Parts List for XAA Samsung Microwave
Complete Microwave Assembly Page 4

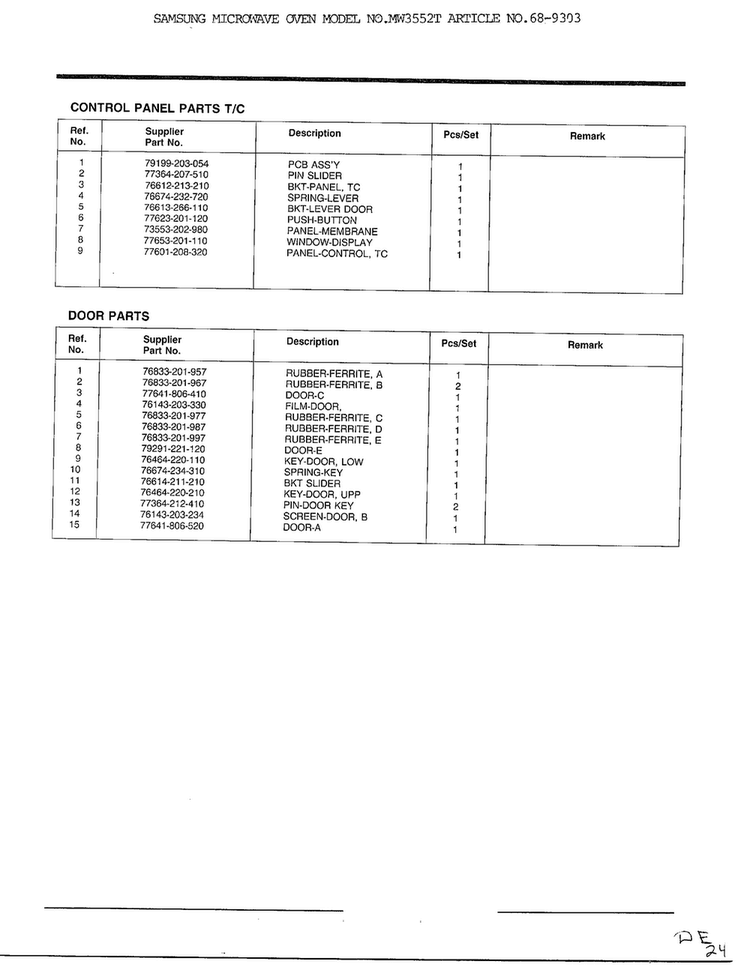

Complete Microwave Assembly Page 5 Diagram and Parts List for XAA Samsung Microwave
Complete Microwave Assembly Page 5

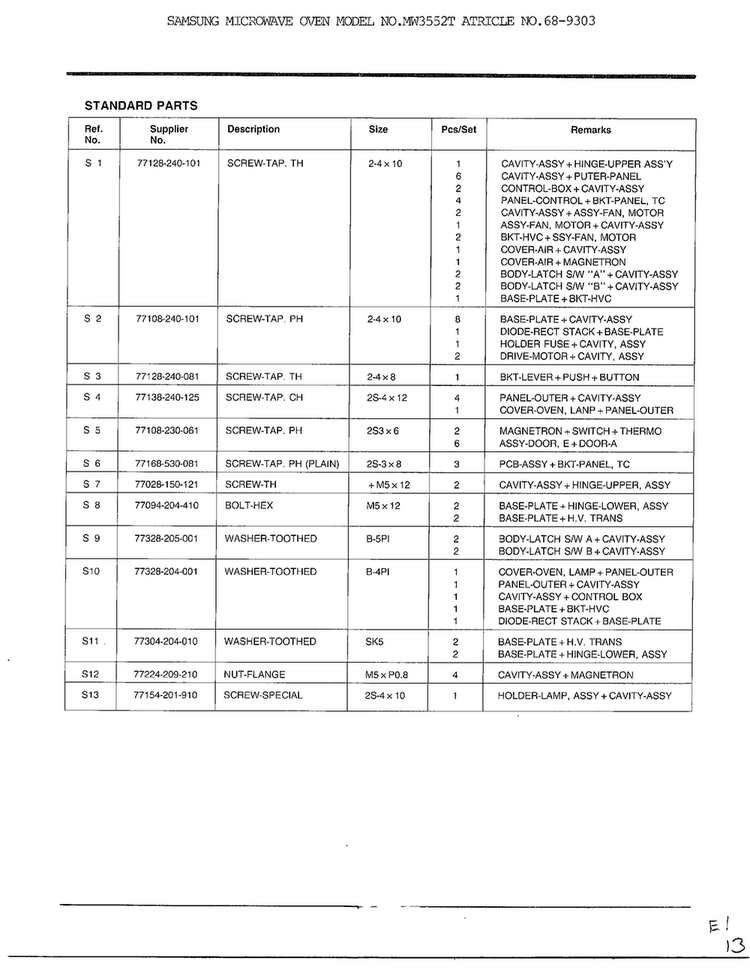

Complete Microwave Assembly Page 6 Diagram and Parts List for XAA Samsung Microwave
Complete Microwave Assembly Page 6
Previous Showing All Parts Next
Complete Microwave Assembly
Complete Microwave Assembly Diagram and Parts List for XAA Samsung Microwave
  • 1
    DPANE – Part Number: 76401-214-790
    DPANE
    Part Number: 76401-214-790
      Special Order
    $35.16
  • 2
    COVER-OVEN, LAMP;S/ME – Part Number: 76153-207-960
    COVER-OVEN, LAMP;S/ME
    Part Number: 76153-207-960
      Special Order
    $7.56
  • 3
    FUSE; – Part Number: 74709-102-239
    FUSE;
    Part Number: 74709-102-239
      Special Order
    $7.56
  • 4
    FUSE-HOLDER;354801 GY – Part Number: 73364-201-410
    FUSE-HOLDER;354801 GY
    Part Number: 73364-201-410
      Special Order
    $7.56
  • 5
    BUSHING-CORD;HEYCO SR – Part Number: 76639-201-510
    BUSHING-CORD;HEYCO SR
    Part Number: 76639-201-510
      Special Order
    $7.56
  • 6
    Power-cord ac – Part Number: 73059-861-284
    Power-cord ac
    Part Number: 73059-861-284
      No Longer Available
  • 7
    Oven cavity – Part Number: 79291-217-710
    Oven cavity
    Part Number: 79291-217-710
      No Longer Available
  • 8
    HOLDE – Part Number: 79199-202-141
    HOLDE
    Part Number: 79199-202-141
      Special Order
    $7.56
  • 9
    Lamp – Part Number: 72059-301-030
    Lamp
    Part Number: 72059-301-030
      No Longer Available
  • 10
    HINGE-UPPER Assembly;RE-3 – Part Number: 76664-208-510
    HINGE-UPPER Assembly;RE-3
    Part Number: 76664-208-510
      Special Order
    $7.56
  • 11
    Tray – Part Number: 76112-207-510
    Tray
    Part Number: 76112-207-510
      No Longer Available
  • 12
    SUPPORT-ROLLER;PPS(G1 – Part Number: 76462-211-410
    SUPPORT-ROLLER;PPS(G1
    Part Number: 76462-211-410
      Special Order
    $14.09
  • 13
    ROLLER;TEFLON(017) – Part Number: 75224-203-620
    ROLLER;TEFLON(017)
    Part Number: 75224-203-620
      Special Order
    $7.56
  • 14
    COUPL – Part Number: 75143-201-310
    COUPL
    Part Number: 75143-201-310
      Special Order
    $14.09
  • 15
    PLATE – Part Number: 76474-203-210
    PLATE
    Part Number: 76474-203-210
      No Longer Available
  • 16
    Clip a – Part Number: 76634-210-110
    Clip a
    Part Number: 76634-210-110
      No Longer Available
  • 17
    Hinge-lower, ass y – Part Number: 76664-208-410
    Hinge-lower, ass y
    Part Number: 76664-208-410
      No Longer Available
  • 18
    Ass y door part – Part Number: 79299-207-181
    Ass y door part
    Part Number: 79299-207-181
      No Longer Available
  • 19
    Cap front – Part Number: 76403-298-510
    Cap front
    Part Number: 76403-298-510
      No Longer Available
  • 20
    DRIVE MOTOR;M2CD29ZA2 – Part Number: 74769-221-610
    DRIVE MOTOR;M2CD29ZA2
    Part Number: 74769-221-610
      Special Order
    $27.14
  • 21
    Base plate – Part Number: 76401-225-410
    Base plate
    Part Number: 76401-225-410
      No Longer Available
  • 22
    WIRE HARNESS "D";RE-3 – Part Number: 79194-220-010
    WIRE HARNESS "D";RE-3
    Part Number: 79194-220-010
      Special Order
    $7.56
  • 23
    Foot – Part Number: 76073-200-210
    Foot
    Part Number: 76073-200-210
      No Longer Available
  • 24
    Pin-foot – Part Number: 77364-206-610
    Pin-foot
    Part Number: 77364-206-610
      No Longer Available
  • 25
    MAGNETRON;2M209A-M10 – Part Number: 72039-001-109
    MAGNETRON;2M209A-M10
    Part Number: 72039-001-109
      Special Order
    $78.41
  • 26
    SWITCH-THERMO;CS-7SA – Part Number: 73589-001-018
    SWITCH-THERMO;CS-7SA
    Part Number: 73589-001-018
      Special Order
    $13.00
  • 27
    COVER – Part Number: 76052-215-510
    COVER
    Part Number: 76052-215-510
      Special Order
    $7.56
  • 28
    H,V T – Part Number: 72869-203-631
    H,V T
    Part Number: 72869-203-631
      Special Order
    $76.03
  • 32
    BKT-HVC;SBHG1-A T0.8 – Part Number: 76614-259-010
    BKT-HVC;SBHG1-A T0.8
    Part Number: 76614-259-010
      Special Order
    $7.56
  • 33
    H.V.C – Part Number: 71569-902-049
    H.V.C
    Part Number: 71569-902-049
      Special Order
    $33.03
  • 34
    Diode – Part Number: 72169-219-108
    Diode
    Part Number: 72169-219-108
      No Longer Available
  • 35
    Wire harness  a – Part Number: 79192-214-110
    Wire harness a
    Part Number: 79192-214-110
      No Longer Available
  • 36
    WIRE LEAD
    WIRE LEAD 'B';3239
    Part Number: 73054-224-210
      Special Order
    $7.56
  • 37
    Wire-lead, a – Part Number: 73054-224-110
    Wire-lead, a
    Part Number: 73054-224-110
      No Longer Available
  • 38
    Switch – Part Number: 73579-203-207
    Switch
    Part Number: 73579-203-207
      No Longer Available
  • 39
    Body-latch s/w  a – Part Number: 76463-213-610
    Body-latch s/w a
    Part Number: 76463-213-610
      No Longer Available
  • 40
    Body-latch s/w  b – Part Number: 76463-213-510
    Body-latch s/w b
    Part Number: 76463-213-510
      No Longer Available
  • 41
    Switch – Part Number: 73579-203-208
    Switch
    Part Number: 73579-203-208
      No Longer Available
  • 42
    Lever s/w – Part Number: 75254-207-110
    Lever s/w
    Part Number: 75254-207-110
      No Longer Available
  • 43
    Switch – Part Number: 73579-203-208
    Switch
    Part Number: 73579-203-208
      No Longer Available
  • 44
    Switch – Part Number: 73579-203-207
    Switch
    Part Number: 73579-203-207
      No Longer Available
  • 45
    ASS Y – Part Number: 79199-203-052
    ASS Y
    Part Number: 79199-203-052
      No Longer Available
  • L1
    Label-caution – Part Number: 78114-219-910
    Label-caution
    Part Number: 78114-219-910
      No Longer Available
  • L2
    LABEL-DANGER UNGROUN; – Part Number: 78114-278-910
    LABEL-DANGER UNGROUN;
    Part Number: 78114-278-910
      Special Order
    $7.56
  • L3
    Label-lamp – Part Number: 78114-255-110
    Label-lamp
    Part Number: 78114-255-110
      No Longer Available
  • L4
    Label-rating – Part Number: 78034-274-910
    Label-rating
    Part Number: 78034-274-910
      No Longer Available
  • L5
    LABEL-DANGER UNGROUN; – Part Number: 78114-278-910
    LABEL-DANGER UNGROUN;
    Part Number: 78114-278-910
      Special Order
    $7.56
  • L6
    Label-warning fuse – Part Number: 78114-255-310
    Label-warning fuse
    Part Number: 78114-255-310
      No Longer Available
  • L7
    Label-door (exp) – Part Number: 78114-241-610
    Label-door (exp)
    Part Number: 78114-241-610
      No Longer Available
  • L8
    Label-warning b/s – Part Number: 78114-250-310
    Label-warning b/s
    Part Number: 78114-250-310
      No Longer Available
  • L9
    Label p.o.p. – Part Number: 78114-297-010
    Label p.o.p.
    Part Number: 78114-297-010
      No Longer Available
  • L10
    Schematic diagram – Part Number: 78104-278-610
    Schematic diagram
    Part Number: 78104-278-610
      No Longer Available
  • S1
    SCREW-TAP,TH;2-4X10 F – Part Number: 77128-240-101
    SCREW-TAP,TH;2-4X10 F
    Part Number: 77128-240-101
      Special Order
    $7.56
  • S2
    Screw tap ph – Part Number: 77108-240-101
    Screw tap ph
    Part Number: 77108-240-101
      No Longer Available
  • S2
    4x10mm specl – Part Number: 77154-201-910
    4x10mm specl
    Part Number: 77154-201-910
      No Longer Available
  • S3
    4x12mm tapng – Part Number: 77118-540-127
    4x12mm tapng
    Part Number: 77118-540-127
      No Longer Available
  • S3
    Screw – Part Number: 77128-240-081
    Screw
    Part Number: 77128-240-081
      No Longer Available
  • S4
    Screw-tap ch – Part Number: 77138-240-125
    Screw-tap ch
    Part Number: 77138-240-125
      No Longer Available
  • S4
    Screw tap ph – Part Number: 77108-240-101
    Screw tap ph
    Part Number: 77108-240-101
      No Longer Available
  • S5
    Screw tap-ph – Part Number: 77108-230-061
    Screw tap-ph
    Part Number: 77108-230-061
      No Longer Available
  • S5
    SCREW – Part Number: 77028-150-121
    SCREW
    Part Number: 77028-150-121
      Special Order
    $7.56
  • S6
    Bolt-hex – Part Number: 77094-204-410
    Bolt-hex
    Part Number: 77094-204-410
      No Longer Available
  • S6
    Screw – Part Number: 77168-530-081
    Screw
    Part Number: 77168-530-081
      No Longer Available
  • S7
    Screw – Part Number: 77108-530-061
    Screw
    Part Number: 77108-530-061
      No Longer Available
  • S7
    SCREW – Part Number: 77028-150-121
    SCREW
    Part Number: 77028-150-121
      Special Order
    $7.56
  • S8
    Nut flange – Part Number: 77224-209-210
    Nut flange
    Part Number: 77224-209-210
      No Longer Available
  • S8
    Bolt-hex – Part Number: 77094-204-410
    Bolt-hex
    Part Number: 77094-204-410
      No Longer Available
  • S9
    Washer – Part Number: 77328-204-001
    Washer
    Part Number: 77328-204-001
      No Longer Available
  • S9
    Lock washer – Part Number: 77328-205-001
    Lock washer
    Part Number: 77328-205-001
      No Longer Available
  • S10
    Washer-toothed – Part Number: 77304-204-101
    Washer-toothed
    Part Number: 77304-204-101
      No Longer Available
  • S10
    Washer – Part Number: 77328-204-001
    Washer
    Part Number: 77328-204-001
      No Longer Available
  • S11
    Washer-toothed – Part Number: 77304-204-010
    Washer-toothed
    Part Number: 77304-204-010
      No Longer Available
  • S12
    Nut flange – Part Number: 77224-209-210
    Nut flange
    Part Number: 77224-209-210
      No Longer Available
  • S13
    4x10mm specl – Part Number: 77154-201-910
    4x10mm specl
    Part Number: 77154-201-910
      No Longer Available
Complete Microwave Assembly Page 2
Complete Microwave Assembly Page 2 Diagram and Parts List for XAA Samsung Microwave
  • 1
    DPANE – Part Number: 76401-214-790
    DPANE
    Part Number: 76401-214-790
      Special Order
    $35.16
  • 2
    COVER-OVEN, LAMP;S/ME – Part Number: 76153-207-960
    COVER-OVEN, LAMP;S/ME
    Part Number: 76153-207-960
      Special Order
    $7.56
  • 3
    FUSE; – Part Number: 74709-102-239
    FUSE;
    Part Number: 74709-102-239
      Special Order
    $7.56
  • 4
    FUSE-HOLDER;354801 GY – Part Number: 73364-201-410
    FUSE-HOLDER;354801 GY
    Part Number: 73364-201-410
      Special Order
    $7.56
  • 5
    BUSHING-CORD;HEYCO SR – Part Number: 76639-201-510
    BUSHING-CORD;HEYCO SR
    Part Number: 76639-201-510
      Special Order
    $7.56
  • 6
    Power-cord ac – Part Number: 73059-861-284
    Power-cord ac
    Part Number: 73059-861-284
      No Longer Available
  • 7
    Oven cavity – Part Number: 79291-217-710
    Oven cavity
    Part Number: 79291-217-710
      No Longer Available
  • 8
    HOLDE – Part Number: 79199-202-141
    HOLDE
    Part Number: 79199-202-141
      Special Order
    $7.56
  • 9
    Lamp – Part Number: 72059-301-030
    Lamp
    Part Number: 72059-301-030
      No Longer Available
  • 10
    HINGE-UPPER Assembly;RE-3 – Part Number: 76664-208-510
    HINGE-UPPER Assembly;RE-3
    Part Number: 76664-208-510
      Special Order
    $7.56
  • 11
    Tray – Part Number: 76112-207-510
    Tray
    Part Number: 76112-207-510
      No Longer Available
  • 12
    SUPPORT-ROLLER;PPS(G1 – Part Number: 76462-211-410
    SUPPORT-ROLLER;PPS(G1
    Part Number: 76462-211-410
      Special Order
    $14.09
  • 13
    ROLLER;TEFLON(017) – Part Number: 75224-203-620
    ROLLER;TEFLON(017)
    Part Number: 75224-203-620
      Special Order
    $7.56
  • 14
    COUPL – Part Number: 75143-201-310
    COUPL
    Part Number: 75143-201-310
      Special Order
    $14.09
  • 15
    PLATE – Part Number: 76474-203-210
    PLATE
    Part Number: 76474-203-210
      No Longer Available
  • 16
    Clip a – Part Number: 76634-210-110
    Clip a
    Part Number: 76634-210-110
      No Longer Available
  • 17
    Hinge-lower, ass y – Part Number: 76664-208-410
    Hinge-lower, ass y
    Part Number: 76664-208-410
      No Longer Available
  • 18
    Ass y door part – Part Number: 79299-207-181
    Ass y door part
    Part Number: 79299-207-181
      No Longer Available
  • 19
    Cap front – Part Number: 76403-298-510
    Cap front
    Part Number: 76403-298-510
      No Longer Available
  • 20
    DRIVE MOTOR;M2CD29ZA2 – Part Number: 74769-221-610
    DRIVE MOTOR;M2CD29ZA2
    Part Number: 74769-221-610
      Special Order
    $27.14
  • 21
    Base plate – Part Number: 76401-225-410
    Base plate
    Part Number: 76401-225-410
      No Longer Available
  • 22
    WIRE HARNESS "D";RE-3 – Part Number: 79194-220-010
    WIRE HARNESS "D";RE-3
    Part Number: 79194-220-010
      Special Order
    $7.56
  • 23
    Foot – Part Number: 76073-200-210
    Foot
    Part Number: 76073-200-210
      No Longer Available
  • 24
    Pin-foot – Part Number: 77364-206-610
    Pin-foot
    Part Number: 77364-206-610
      No Longer Available
  • 25
    MAGNETRON;2M209A-M10 – Part Number: 72039-001-109
    MAGNETRON;2M209A-M10
    Part Number: 72039-001-109
      Special Order
    $78.41
  • 26
    SWITCH-THERMO;CS-7SA – Part Number: 73589-001-018
    SWITCH-THERMO;CS-7SA
    Part Number: 73589-001-018
      Special Order
    $13.00
  • 27
    COVER – Part Number: 76052-215-510
    COVER
    Part Number: 76052-215-510
      Special Order
    $7.56
  • 28
    H,V T – Part Number: 72869-203-631
    H,V T
    Part Number: 72869-203-631
      Special Order
    $76.03
  • 32
    BKT-HVC;SBHG1-A T0.8 – Part Number: 76614-259-010
    BKT-HVC;SBHG1-A T0.8
    Part Number: 76614-259-010
      Special Order
    $7.56
  • 33
    H.V.C – Part Number: 71569-902-049
    H.V.C
    Part Number: 71569-902-049
      Special Order
    $33.03
  • 34
    Diode – Part Number: 72169-219-108
    Diode
    Part Number: 72169-219-108
      No Longer Available
  • 35
    Wire harness  a – Part Number: 79192-214-110
    Wire harness a
    Part Number: 79192-214-110
      No Longer Available
  • 36
    WIRE LEAD
    WIRE LEAD 'B';3239
    Part Number: 73054-224-210
      Special Order
    $7.56
  • 37
    Wire-lead, a – Part Number: 73054-224-110
    Wire-lead, a
    Part Number: 73054-224-110
      No Longer Available
  • 38
    Switch – Part Number: 73579-203-207
    Switch
    Part Number: 73579-203-207
      No Longer Available
  • 39
    Body-latch s/w  a – Part Number: 76463-213-610
    Body-latch s/w a
    Part Number: 76463-213-610
      No Longer Available
  • 40
    Body-latch s/w  b – Part Number: 76463-213-510
    Body-latch s/w b
    Part Number: 76463-213-510
      No Longer Available
  • 41
    Switch – Part Number: 73579-203-208
    Switch
    Part Number: 73579-203-208
      No Longer Available
  • 42
    Lever s/w – Part Number: 75254-207-110
    Lever s/w
    Part Number: 75254-207-110
      No Longer Available
  • 43
    Switch – Part Number: 73579-203-208
    Switch
    Part Number: 73579-203-208
      No Longer Available
  • 44
    Switch – Part Number: 73579-203-207
    Switch
    Part Number: 73579-203-207
      No Longer Available
  • 45
    ASS Y – Part Number: 79199-203-052
    ASS Y
    Part Number: 79199-203-052
      No Longer Available
  • L1
    Label-caution – Part Number: 78114-219-910
    Label-caution
    Part Number: 78114-219-910
      No Longer Available
  • L2
    LABEL-DANGER UNGROUN; – Part Number: 78114-278-910
    LABEL-DANGER UNGROUN;
    Part Number: 78114-278-910
      Special Order
    $7.56
  • L3
    Label-lamp – Part Number: 78114-255-110
    Label-lamp
    Part Number: 78114-255-110
      No Longer Available
  • L4
    Label-rating – Part Number: 78034-274-910
    Label-rating
    Part Number: 78034-274-910
      No Longer Available
  • L5
    LABEL-DANGER UNGROUN; – Part Number: 78114-278-910
    LABEL-DANGER UNGROUN;
    Part Number: 78114-278-910
      Special Order
    $7.56
  • L6
    Label-warning fuse – Part Number: 78114-255-310
    Label-warning fuse
    Part Number: 78114-255-310
      No Longer Available
  • L7
    Label-door (exp) – Part Number: 78114-241-610
    Label-door (exp)
    Part Number: 78114-241-610
      No Longer Available
  • L8
    Label-warning b/s – Part Number: 78114-250-310
    Label-warning b/s
    Part Number: 78114-250-310
      No Longer Available
  • L9
    Label p.o.p. – Part Number: 78114-297-010
    Label p.o.p.
    Part Number: 78114-297-010
      No Longer Available
  • L10
    Schematic diagram – Part Number: 78104-278-610
    Schematic diagram
    Part Number: 78104-278-610
      No Longer Available
  • S1
    SCREW-TAP,TH;2-4X10 F – Part Number: 77128-240-101
    SCREW-TAP,TH;2-4X10 F
    Part Number: 77128-240-101
      Special Order
    $7.56
  • S2
    4x10mm specl – Part Number: 77154-201-910
    4x10mm specl
    Part Number: 77154-201-910
      No Longer Available
  • S3
    4x12mm tapng – Part Number: 77118-540-127
    4x12mm tapng
    Part Number: 77118-540-127
      No Longer Available
  • S4
    Screw tap ph – Part Number: 77108-240-101
    Screw tap ph
    Part Number: 77108-240-101
      No Longer Available
  • S5
    SCREW – Part Number: 77028-150-121
    SCREW
    Part Number: 77028-150-121
      Special Order
    $7.56
  • S6
    Bolt-hex – Part Number: 77094-204-410
    Bolt-hex
    Part Number: 77094-204-410
      No Longer Available
  • S7
    Screw – Part Number: 77108-530-061
    Screw
    Part Number: 77108-530-061
      No Longer Available
  • S8
    Nut flange – Part Number: 77224-209-210
    Nut flange
    Part Number: 77224-209-210
      No Longer Available
  • S9
    Washer – Part Number: 77328-204-001
    Washer
    Part Number: 77328-204-001
      No Longer Available
  • S10
    Washer-toothed – Part Number: 77304-204-101
    Washer-toothed
    Part Number: 77304-204-101
      No Longer Available
Complete Microwave Assembly Page 3
Complete Microwave Assembly Page 3 Diagram and Parts List for XAA Samsung Microwave
  • 1
    ASS Y – Part Number: 79199-203-054
    ASS Y
    Part Number: 79199-203-054
      Special Order
    $77.57
  • 1
    Rubber-ferrite, a – Part Number: 76833-201-957
    Rubber-ferrite, a
    Part Number: 76833-201-957
      No Longer Available
  • 2
    Rubber-ferrite, b – Part Number: 76833-201-967
    Rubber-ferrite, b
    Part Number: 76833-201-967
      No Longer Available
  • 2
    Pin slider – Part Number: 77364-207-510
    Pin slider
    Part Number: 77364-207-510
      No Longer Available
  • 3
    Door c – Part Number: 77641-806-410
    Door c
    Part Number: 77641-806-410
      No Longer Available
  • 3
    Bkt-panel, tc – Part Number: 76612-213-210
    Bkt-panel, tc
    Part Number: 76612-213-210
      No Longer Available
  • 4
    Spring-lever – Part Number: 76674-232-720
    Spring-lever
    Part Number: 76674-232-720
      No Longer Available
  • 4
    Film-door – Part Number: 76143-203-330
    Film-door
    Part Number: 76143-203-330
      No Longer Available
  • 5
    Rubber-ferrite, c – Part Number: 76833-201-977
    Rubber-ferrite, c
    Part Number: 76833-201-977
      No Longer Available
  • 5
    BKT-L – Part Number: 76613-266-110
    BKT-L
    Part Number: 76613-266-110
      Special Order
    $7.56
  • 6
    Button push – Part Number: 77623-201-120
    Button push
    Part Number: 77623-201-120
      No Longer Available
  • 6
    Rubber- ferrite, d – Part Number: 76833-201-987
    Rubber- ferrite, d
    Part Number: 76833-201-987
      No Longer Available
  • 7
    Rubber-ferrite, e – Part Number: 76833-201-997
    Rubber-ferrite, e
    Part Number: 76833-201-997
      No Longer Available
  • 7
    MEMBR – Part Number: 73553-202-980
    MEMBR
    Part Number: 73553-202-980
      Special Order
    $22.79
  • 8
    WINDO – Part Number: 77653-201-110
    WINDO
    Part Number: 77653-201-110
      Special Order
    $7.56
  • 8
    DOOR-E,Assembly;WELDING – Part Number: 79291-221-120
    DOOR-E,Assembly;WELDING
    Part Number: 79291-221-120
      Special Order
    $33.03
  • 9
    Panel-contrl, tc – Part Number: 77601-208-320
    Panel-contrl, tc
    Part Number: 77601-208-320
      No Longer Available
  • 9
    Key – Part Number: 76464-220-110
    Key
    Part Number: 76464-220-110
      No Longer Available
  • 10
    Spring key – Part Number: 76674-234-310
    Spring key
    Part Number: 76674-234-310
      No Longer Available
  • 11
    Bracket – Part Number: 76614-211-210
    Bracket
    Part Number: 76614-211-210
      No Longer Available
  • 12
    Key-door, upp – Part Number: 76464-220-210
    Key-door, upp
    Part Number: 76464-220-210
      No Longer Available
  • 13
    Pin-door key – Part Number: 77364-212-410
    Pin-door key
    Part Number: 77364-212-410
      No Longer Available
  • 14
    DOOR – Part Number: 76143-203-234
    DOOR
    Part Number: 76143-203-234
      Special Order
    $21.70
  • 15
    Frame a – Part Number: 77641-806-520
    Frame a
    Part Number: 77641-806-520
      No Longer Available
Complete Microwave Assembly Page 4
Complete Microwave Assembly Page 4 Diagram and Parts List for XAA Samsung Microwave
  • 1
    Rubber-ferrite, a – Part Number: 76833-201-957
    Rubber-ferrite, a
    Part Number: 76833-201-957
      No Longer Available
  • 1
    ASS Y – Part Number: 79199-203-054
    ASS Y
    Part Number: 79199-203-054
      Special Order
    $77.57
  • 2
    Rubber-ferrite, b – Part Number: 76833-201-967
    Rubber-ferrite, b
    Part Number: 76833-201-967
      No Longer Available
  • 2
    Pin slider – Part Number: 77364-207-510
    Pin slider
    Part Number: 77364-207-510
      No Longer Available
  • 3
    Bkt-panel, tc – Part Number: 76612-213-210
    Bkt-panel, tc
    Part Number: 76612-213-210
      No Longer Available
  • 3
    Door c – Part Number: 77641-806-410
    Door c
    Part Number: 77641-806-410
      No Longer Available
  • 4
    Film-door – Part Number: 76143-203-330
    Film-door
    Part Number: 76143-203-330
      No Longer Available
  • 4
    Spring-lever – Part Number: 76674-232-720
    Spring-lever
    Part Number: 76674-232-720
      No Longer Available
  • 5
    BKT-L – Part Number: 76613-266-110
    BKT-L
    Part Number: 76613-266-110
      Special Order
    $7.56
  • 5
    Rubber-ferrite, c – Part Number: 76833-201-977
    Rubber-ferrite, c
    Part Number: 76833-201-977
      No Longer Available
  • 6
    Button push – Part Number: 77623-201-120
    Button push
    Part Number: 77623-201-120
      No Longer Available
  • 6
    Rubber- ferrite, d – Part Number: 76833-201-987
    Rubber- ferrite, d
    Part Number: 76833-201-987
      No Longer Available
  • 7
    MEMBR – Part Number: 73553-202-980
    MEMBR
    Part Number: 73553-202-980
      Special Order
    $22.79
  • 7
    Rubber-ferrite, e – Part Number: 76833-201-997
    Rubber-ferrite, e
    Part Number: 76833-201-997
      No Longer Available
  • 8
    WINDO – Part Number: 77653-201-110
    WINDO
    Part Number: 77653-201-110
      Special Order
    $7.56
  • 8
    DOOR-E,Assembly;WELDING – Part Number: 79291-221-120
    DOOR-E,Assembly;WELDING
    Part Number: 79291-221-120
      Special Order
    $33.03
  • 9
    Key – Part Number: 76464-220-110
    Key
    Part Number: 76464-220-110
      No Longer Available
  • 9
    Panel-contrl, tc – Part Number: 77601-208-320
    Panel-contrl, tc
    Part Number: 77601-208-320
      No Longer Available
  • 10
    Spring key – Part Number: 76674-234-310
    Spring key
    Part Number: 76674-234-310
      No Longer Available
  • 11
    Bracket – Part Number: 76614-211-210
    Bracket
    Part Number: 76614-211-210
      No Longer Available
  • 12
    Key-door, upp – Part Number: 76464-220-210
    Key-door, upp
    Part Number: 76464-220-210
      No Longer Available
  • 13
    Pin-door key – Part Number: 77364-212-410
    Pin-door key
    Part Number: 77364-212-410
      No Longer Available
  • 14
    DOOR – Part Number: 76143-203-234
    DOOR
    Part Number: 76143-203-234
      Special Order
    $21.70
  • 15
    Frame a – Part Number: 77641-806-520
    Frame a
    Part Number: 77641-806-520
      No Longer Available
Complete Microwave Assembly Page 5
Complete Microwave Assembly Page 5 Diagram and Parts List for XAA Samsung Microwave
  • 1
    ASS Y – Part Number: 79199-203-054
    ASS Y
    Part Number: 79199-203-054
      Special Order
    $77.57
  • 1
    Rubber-ferrite, a – Part Number: 76833-201-957
    Rubber-ferrite, a
    Part Number: 76833-201-957
      No Longer Available
  • 2
    Rubber-ferrite, b – Part Number: 76833-201-967
    Rubber-ferrite, b
    Part Number: 76833-201-967
      No Longer Available
  • 2
    Pin slider – Part Number: 77364-207-510
    Pin slider
    Part Number: 77364-207-510
      No Longer Available
  • 3
    Bkt-panel, tc – Part Number: 76612-213-210
    Bkt-panel, tc
    Part Number: 76612-213-210
      No Longer Available
  • 3
    Door c – Part Number: 77641-806-410
    Door c
    Part Number: 77641-806-410
      No Longer Available
  • 4
    Film-door – Part Number: 76143-203-330
    Film-door
    Part Number: 76143-203-330
      No Longer Available
  • 4
    Spring-lever – Part Number: 76674-232-720
    Spring-lever
    Part Number: 76674-232-720
      No Longer Available
  • 5
    BKT-L – Part Number: 76613-266-110
    BKT-L
    Part Number: 76613-266-110
      Special Order
    $7.56
  • 5
    Rubber-ferrite, c – Part Number: 76833-201-977
    Rubber-ferrite, c
    Part Number: 76833-201-977
      No Longer Available
  • 6
    Rubber- ferrite, d – Part Number: 76833-201-987
    Rubber- ferrite, d
    Part Number: 76833-201-987
      No Longer Available
  • 6
    Button push – Part Number: 77623-201-120
    Button push
    Part Number: 77623-201-120
      No Longer Available
  • 7
    MEMBR – Part Number: 73553-202-980
    MEMBR
    Part Number: 73553-202-980
      Special Order
    $22.79
  • 7
    Rubber-ferrite, e – Part Number: 76833-201-997
    Rubber-ferrite, e
    Part Number: 76833-201-997
      No Longer Available
  • 8
    DOOR-E,Assembly;WELDING – Part Number: 79291-221-120
    DOOR-E,Assembly;WELDING
    Part Number: 79291-221-120
      Special Order
    $33.03
  • 8
    WINDO – Part Number: 77653-201-110
    WINDO
    Part Number: 77653-201-110
      Special Order
    $7.56
  • 9
    Panel-contrl, tc – Part Number: 77601-208-320
    Panel-contrl, tc
    Part Number: 77601-208-320
      No Longer Available
  • 9
    Key – Part Number: 76464-220-110
    Key
    Part Number: 76464-220-110
      No Longer Available
  • 10
    Spring key – Part Number: 76674-234-310
    Spring key
    Part Number: 76674-234-310
      No Longer Available
  • 11
    Bracket – Part Number: 76614-211-210
    Bracket
    Part Number: 76614-211-210
      No Longer Available
  • 12
    Key-door, upp – Part Number: 76464-220-210
    Key-door, upp
    Part Number: 76464-220-210
      No Longer Available
  • 13
    Pin-door key – Part Number: 77364-212-410
    Pin-door key
    Part Number: 77364-212-410
      No Longer Available
  • 14
    DOOR – Part Number: 76143-203-234
    DOOR
    Part Number: 76143-203-234
      Special Order
    $21.70
  • 15
    Frame a – Part Number: 77641-806-520
    Frame a
    Part Number: 77641-806-520
      No Longer Available
Complete Microwave Assembly Page 6
Complete Microwave Assembly Page 6 Diagram and Parts List for XAA Samsung Microwave
  • 1
    DPANE – Part Number: 76401-214-790
    DPANE
    Part Number: 76401-214-790
      Special Order
    $35.16
  • 2
    COVER-OVEN, LAMP;S/ME – Part Number: 76153-207-960
    COVER-OVEN, LAMP;S/ME
    Part Number: 76153-207-960
      Special Order
    $7.56
  • 3
    FUSE; – Part Number: 74709-102-239
    FUSE;
    Part Number: 74709-102-239
      Special Order
    $7.56
  • 4
    FUSE-HOLDER;354801 GY – Part Number: 73364-201-410
    FUSE-HOLDER;354801 GY
    Part Number: 73364-201-410
      Special Order
    $7.56
  • 5
    BUSHING-CORD;HEYCO SR – Part Number: 76639-201-510
    BUSHING-CORD;HEYCO SR
    Part Number: 76639-201-510
      Special Order
    $7.56
  • 6
    Power-cord ac – Part Number: 73059-861-284
    Power-cord ac
    Part Number: 73059-861-284
      No Longer Available
  • 7
    Oven cavity – Part Number: 79291-217-710
    Oven cavity
    Part Number: 79291-217-710
      No Longer Available
  • 8
    HOLDE – Part Number: 79199-202-141
    HOLDE
    Part Number: 79199-202-141
      Special Order
    $7.56
  • 9
    Lamp – Part Number: 72059-301-030
    Lamp
    Part Number: 72059-301-030
      No Longer Available
  • 10
    HINGE-UPPER Assembly;RE-3 – Part Number: 76664-208-510
    HINGE-UPPER Assembly;RE-3
    Part Number: 76664-208-510
      Special Order
    $7.56
  • 11
    Tray – Part Number: 76112-207-510
    Tray
    Part Number: 76112-207-510
      No Longer Available
  • 12
    SUPPORT-ROLLER;PPS(G1 – Part Number: 76462-211-410
    SUPPORT-ROLLER;PPS(G1
    Part Number: 76462-211-410
      Special Order
    $14.09
  • 13
    ROLLER;TEFLON(017) – Part Number: 75224-203-620
    ROLLER;TEFLON(017)
    Part Number: 75224-203-620
      Special Order
    $7.56
  • 14
    COUPL – Part Number: 75143-201-310
    COUPL
    Part Number: 75143-201-310
      Special Order
    $14.09
  • 15
    PLATE – Part Number: 76474-203-210
    PLATE
    Part Number: 76474-203-210
      No Longer Available
  • 16
    Clip a – Part Number: 76634-210-110
    Clip a
    Part Number: 76634-210-110
      No Longer Available
  • 17
    Hinge-lower, ass y – Part Number: 76664-208-410
    Hinge-lower, ass y
    Part Number: 76664-208-410
      No Longer Available
  • 18
    Ass y door part – Part Number: 79299-207-181
    Ass y door part
    Part Number: 79299-207-181
      No Longer Available
  • 19
    Cap front – Part Number: 76403-298-510
    Cap front
    Part Number: 76403-298-510
      No Longer Available
  • 20
    DRIVE MOTOR;M2CD29ZA2 – Part Number: 74769-221-610
    DRIVE MOTOR;M2CD29ZA2
    Part Number: 74769-221-610
      Special Order
    $27.14
  • 21
    Base plate – Part Number: 76401-225-410
    Base plate
    Part Number: 76401-225-410
      No Longer Available
  • 22
    WIRE HARNESS "D";RE-3 – Part Number: 79194-220-010
    WIRE HARNESS "D";RE-3
    Part Number: 79194-220-010
      Special Order
    $7.56
  • 23
    Foot – Part Number: 76073-200-210
    Foot
    Part Number: 76073-200-210
      No Longer Available
  • 24
    Pin-foot – Part Number: 77364-206-610
    Pin-foot
    Part Number: 77364-206-610
      No Longer Available
  • 25
    MAGNETRON;2M209A-M10 – Part Number: 72039-001-109
    MAGNETRON;2M209A-M10
    Part Number: 72039-001-109
      Special Order
    $78.41
  • 26
    SWITCH-THERMO;CS-7SA – Part Number: 73589-001-018
    SWITCH-THERMO;CS-7SA
    Part Number: 73589-001-018
      Special Order
    $13.00
  • 27
    COVER – Part Number: 76052-215-510
    COVER
    Part Number: 76052-215-510
      Special Order
    $7.56
  • 28
    H,V T – Part Number: 72869-203-631
    H,V T
    Part Number: 72869-203-631
      Special Order
    $76.03
  • 32
    BKT-HVC;SBHG1-A T0.8 – Part Number: 76614-259-010
    BKT-HVC;SBHG1-A T0.8
    Part Number: 76614-259-010
      Special Order
    $7.56
  • 33
    H.V.C – Part Number: 71569-902-049
    H.V.C
    Part Number: 71569-902-049
      Special Order
    $33.03
  • 34
    Diode – Part Number: 72169-219-108
    Diode
    Part Number: 72169-219-108
      No Longer Available
  • 35
    Wire harness  a – Part Number: 79192-214-110
    Wire harness a
    Part Number: 79192-214-110
      No Longer Available
  • 36
    WIRE LEAD
    WIRE LEAD 'B';3239
    Part Number: 73054-224-210
      Special Order
    $7.56
  • 37
    Wire-lead, a – Part Number: 73054-224-110
    Wire-lead, a
    Part Number: 73054-224-110
      No Longer Available
  • 38
    Switch – Part Number: 73579-203-207
    Switch
    Part Number: 73579-203-207
      No Longer Available
  • 39
    Body-latch s/w  a – Part Number: 76463-213-610
    Body-latch s/w a
    Part Number: 76463-213-610
      No Longer Available
  • 40
    Body-latch s/w  b – Part Number: 76463-213-510
    Body-latch s/w b
    Part Number: 76463-213-510
      No Longer Available
  • 41
    Switch – Part Number: 73579-203-208
    Switch
    Part Number: 73579-203-208
      No Longer Available
  • 42
    Lever s/w – Part Number: 75254-207-110
    Lever s/w
    Part Number: 75254-207-110
      No Longer Available
  • 43
    Switch – Part Number: 73579-203-208
    Switch
    Part Number: 73579-203-208
      No Longer Available
  • 44
    Switch – Part Number: 73579-203-207
    Switch
    Part Number: 73579-203-207
      No Longer Available
  • 45
    ASS Y – Part Number: 79199-203-052
    ASS Y
    Part Number: 79199-203-052
      No Longer Available
  • L1
    Label-caution – Part Number: 78114-219-910
    Label-caution
    Part Number: 78114-219-910
      No Longer Available
  • L2
    LABEL-DANGER UNGROUN; – Part Number: 78114-278-910
    LABEL-DANGER UNGROUN;
    Part Number: 78114-278-910
      Special Order
    $7.56
  • L3
    Label-lamp – Part Number: 78114-255-110
    Label-lamp
    Part Number: 78114-255-110
      No Longer Available
  • L4
    Label-rating – Part Number: 78034-274-910
    Label-rating
    Part Number: 78034-274-910
      No Longer Available
  • L5
    LABEL-DANGER UNGROUN; – Part Number: 78114-278-910
    LABEL-DANGER UNGROUN;
    Part Number: 78114-278-910
      Special Order
    $7.56
  • L6
    Label-warning fuse – Part Number: 78114-255-310
    Label-warning fuse
    Part Number: 78114-255-310
      No Longer Available
  • L7
    Label-door (exp) – Part Number: 78114-241-610
    Label-door (exp)
    Part Number: 78114-241-610
      No Longer Available
  • L8
    Label-warning b/s – Part Number: 78114-250-310
    Label-warning b/s
    Part Number: 78114-250-310
      No Longer Available
  • L9
    Label p.o.p. – Part Number: 78114-297-010
    Label p.o.p.
    Part Number: 78114-297-010
      No Longer Available
  • L10
    Schematic diagram – Part Number: 78104-278-610
    Schematic diagram
    Part Number: 78104-278-610
      No Longer Available
  • S1
    SCREW-TAP,TH;2-4X10 F – Part Number: 77128-240-101
    SCREW-TAP,TH;2-4X10 F
    Part Number: 77128-240-101
      Special Order
    $7.56
  • S2
    4x10mm specl – Part Number: 77154-201-910
    4x10mm specl
    Part Number: 77154-201-910
      No Longer Available
  • S2
    Screw tap ph – Part Number: 77108-240-101
    Screw tap ph
    Part Number: 77108-240-101
      No Longer Available
  • S3
    Screw – Part Number: 77128-240-081
    Screw
    Part Number: 77128-240-081
      No Longer Available
  • S3
    4x12mm tapng – Part Number: 77118-540-127
    4x12mm tapng
    Part Number: 77118-540-127
      No Longer Available
  • S4
    Screw tap ph – Part Number: 77108-240-101
    Screw tap ph
    Part Number: 77108-240-101
      No Longer Available
  • S4
    Screw-tap ch – Part Number: 77138-240-125
    Screw-tap ch
    Part Number: 77138-240-125
      No Longer Available
  • S5
    Screw tap-ph – Part Number: 77108-230-061
    Screw tap-ph
    Part Number: 77108-230-061
      No Longer Available
  • S5
    SCREW – Part Number: 77028-150-121
    SCREW
    Part Number: 77028-150-121
      Special Order
    $7.56
  • S6
    Screw – Part Number: 77168-530-081
    Screw
    Part Number: 77168-530-081
      No Longer Available
  • S6
    Bolt-hex – Part Number: 77094-204-410
    Bolt-hex
    Part Number: 77094-204-410
      No Longer Available
  • S7
    SCREW – Part Number: 77028-150-121
    SCREW
    Part Number: 77028-150-121
      Special Order
    $7.56
  • S7
    Screw – Part Number: 77108-530-061
    Screw
    Part Number: 77108-530-061
      No Longer Available
  • S8
    Bolt-hex – Part Number: 77094-204-410
    Bolt-hex
    Part Number: 77094-204-410
      No Longer Available
  • S8
    Nut flange – Part Number: 77224-209-210
    Nut flange
    Part Number: 77224-209-210
      No Longer Available
  • S9
    Washer – Part Number: 77328-204-001
    Washer
    Part Number: 77328-204-001
      No Longer Available
  • S9
    Lock washer – Part Number: 77328-205-001
    Lock washer
    Part Number: 77328-205-001
      No Longer Available
  • S10
    Washer – Part Number: 77328-204-001
    Washer
    Part Number: 77328-204-001
      No Longer Available
  • S10
    Washer-toothed – Part Number: 77304-204-101
    Washer-toothed
    Part Number: 77304-204-101
      No Longer Available
  • S11
    Washer-toothed – Part Number: 77304-204-010
    Washer-toothed
    Part Number: 77304-204-010
      No Longer Available
  • S12
    Nut flange – Part Number: 77224-209-210
    Nut flange
    Part Number: 77224-209-210
      No Longer Available
  • S13
    4x10mm specl – Part Number: 77154-201-910
    4x10mm specl
    Part Number: 77154-201-910
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
