Kenmore MICROWAVE OVEN Replacement Parts For Model 7218952290

We Sell Only Genuine Kenmore Parts

Popular Parts for 7218952290

Search Within Model

Questions & Answers for Kenmore 7218952290
Browse all Parts Search by Area
Control Panel Diagram and Parts List for  Kenmore Microwave
Control Panel
Door Diagram and Parts List for  Kenmore Microwave
Door
Latch Board Diagram and Parts List for  Kenmore Microwave
Latch Board
Oven Cavity Diagram and Parts List for  Kenmore Microwave
Oven Cavity
Oven Interior Diagram and Parts List for  Kenmore Microwave
Oven Interior
Power And Control Circuit Board Diagram and Parts List for  Kenmore Microwave
Power And Control Circuit Board
Previous Showing All Parts Next
Control Panel
Control Panel Diagram and Parts List for  Kenmore Microwave
  • 2000
    Controller – Part Number: 507056
    Controller
    Part Number: 507056
      No Longer Available
  • 2001
    Button – Part Number: 505952
    Button
    Part Number: 505952
      No Longer Available
  • 2002
    Spring – Part Number: 4B72023A
    Spring
    Part Number: 4B72023A
      Special Order
    $11.50
  • 2003
    Membrane – Part Number: 507057
    Membrane
    Part Number: 507057
      No Longer Available
  • 2004
    Frame – Part Number: 505955
    Frame
    Part Number: 505955
      No Longer Available
  • 2005
    Part – Part Number: RFR-CCS
    Part
    Part Number: RFR-CCS
      No Longer Available
  • 2006
    Lever – Part Number: 505956
    Lever
    Part Number: 505956
      No Longer Available
  • NI
    Thermostat – Part Number: 6930W1A003K
    Thermostat
    Part Number: 6930W1A003K
      In Stock
    $13.60
  • W083
    Screw – Part Number: 46-571213-3
    Screw
    Part Number: 46-571213-3
      No Longer Available

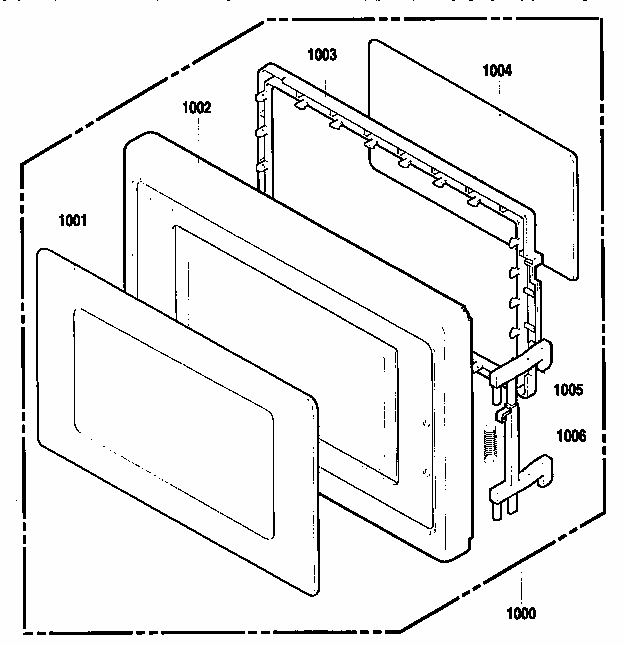

Door
Door Diagram and Parts List for  Kenmore Microwave
  • 1000
    Door assembly – Part Number: 505945
    Door assembly
    Part Number: 505945
      No Longer Available
  • 1001
    Screen – Part Number: 505946
    Screen
    Part Number: 505946
      No Longer Available
  • 1002
    Frame – Part Number: 506044
    Frame
    Part Number: 506044
      No Longer Available
  • 1003
    Cover – Part Number: 507055
    Cover
    Part Number: 507055
      No Longer Available
  • 1004
    Tape – Part Number: 505948
    Tape
    Part Number: 505948
      No Longer Available
  • 1005
    LOCKER – Part Number: 4026WRA001A
    LOCKER
    Part Number: 4026WRA001A
      No Longer Available
  • 1006
    SPRING – Part Number: 4970WRA001A
    SPRING
    Part Number: 4970WRA001A
      Special Order
    $13.60

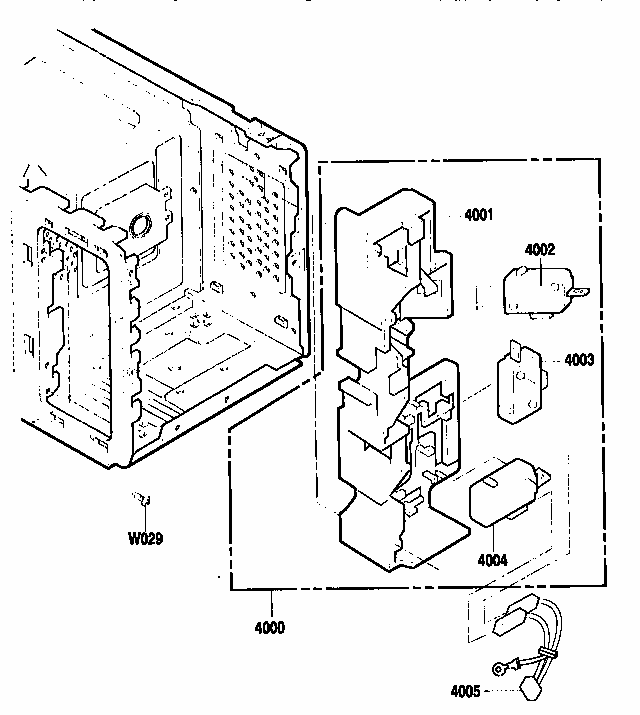

Latch Board
Latch Board Diagram and Parts List for  Kenmore Microwave

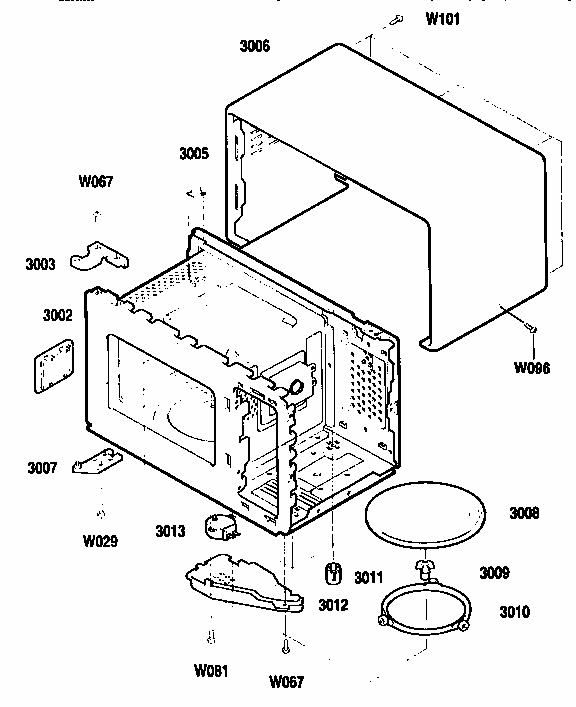

Oven Cavity
Oven Cavity Diagram and Parts List for  Kenmore Microwave
  • 3001
    Engine – Part Number: N/P
    Engine
    Part Number: N/P
      No Longer Available
  • 3002
    Canopy – Part Number: 507058
    Canopy
    Part Number: 507058
      No Longer Available
  • 3003
    Hinge – Part Number: 505958
    Hinge
    Part Number: 505958
      No Longer Available
  • 3005
    Thermostat – Part Number: 6930W1A003A
    Thermostat
    Part Number: 6930W1A003A
      Special Order
    $20.95
  • 3006
    Out case – Part Number: 507059
    Out case
    Part Number: 507059
      No Longer Available
  • 3007
    Hinge lowr – Part Number: 505961
    Hinge lowr
    Part Number: 505961
      No Longer Available
  • 3008
    Glass tray – Part Number: 501369
    Glass tray
    Part Number: 501369
      No Longer Available
  • 3009
    Shaft,Turntable – Part Number: 3B72373A
    Shaft,Turntable
    Part Number: 3B72373A
      No Longer Available
  • 3010
    TURNTABLE ASSEMBLY – Part Number: 5889W2A005D
    TURNTABLE ASSEMBLY
    Part Number: 5889W2A005D
      No Longer Available
  • 3011
    FOOT – Part Number: 4778WRA001A
    FOOT
    Part Number: 4778WRA001A
      No Longer Available
  • 3012
    Cover – Part Number: 505964
    Cover
    Part Number: 505964
      No Longer Available
  • 3013
    Motor, AC Synchronous – Part Number: 2B72754K
    Motor, AC Synchronous
    Part Number: 2B72754K
      No Longer Available
  • W029
    Screw,Customized – Part Number: 4B70188B
    Screw,Customized
    Part Number: 4B70188B
      No Longer Available
  • W037
    Screw spcl – Part Number: 500074
    Screw spcl
    Part Number: 500074
      No Longer Available
  • W067
    Screw,Taptite – Part Number: 1SBF0402418
    Screw,Taptite
    Part Number: 1SBF0402418
      Special Order
    $13.60
  • W081
    Screw,Tapping – Part Number: 1TPL0402418
    Screw,Tapping
    Part Number: 1TPL0402418
      Special Order
    $28.79
  • W101
    Screw – Part Number: 500050
    Screw
    Part Number: 500050
      No Longer Available

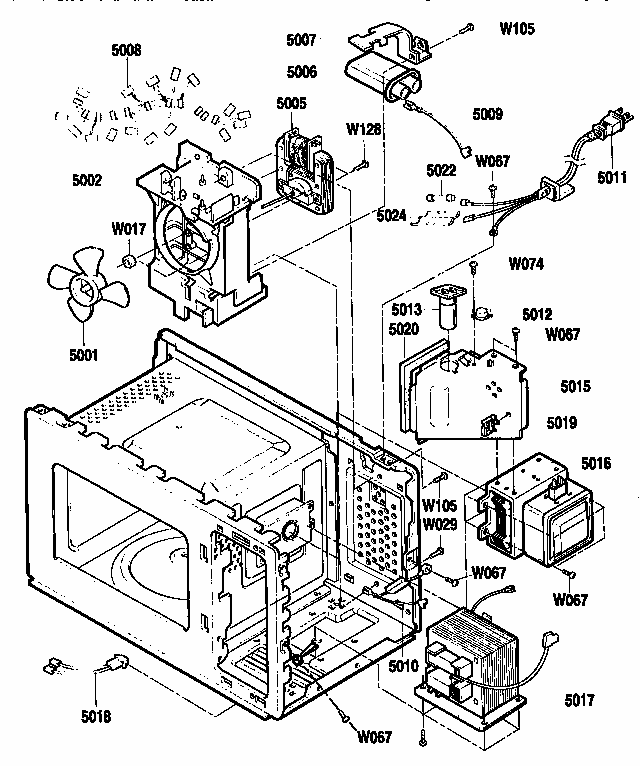

Oven Interior
Oven Interior Diagram and Parts List for  Kenmore Microwave
  • 5001
    FAN – Part Number: 5900W1A004C
    FAN
    Part Number: 5900W1A004C
      Special Order
    $13.60
  • 5002
    Guide – Part Number: 505969
    Guide
    Part Number: 505969
      No Longer Available
  • 5005
    Motor – Part Number: 505970
    Motor
    Part Number: 505970
      No Longer Available
  • 5006
    Microwave high-voltage capacitor – Part Number: 505181
    Microwave high-voltage capacitor
    Part Number: 505181
      No Longer Available
  • 5007
    Bracket – Part Number: 505971
    Bracket
    Part Number: 505971
      No Longer Available
  • 5008
    Lead wire – Part Number: 507062
    Lead wire
    Part Number: 507062
      No Longer Available
  • 5009
    DISCONTINUED – Part Number: 6021W3B001E
    DISCONTINUED
    Part Number: 6021W3B001E
      No Longer Available
  • 5010
    Microwave high-voltage diode – Part Number: 503327
    Microwave high-voltage diode
    Part Number: 503327
      No Longer Available
  • 5011
    Power cord – Part Number: 505973
    Power cord
    Part Number: 505973
      No Longer Available
  • 5012
    Thermostat – Part Number: 6930W1A003K
    Thermostat
    Part Number: 6930W1A003K
      In Stock
    $13.60
  • 5013
    Lamp,Incandescent – Part Number: 6912W3B002L
    Lamp,Incandescent
    Part Number: 6912W3B002L
      Special Order
    $20.95
  • 5015
    Air duct – Part Number: 507063
    Air duct
    Part Number: 507063
      No Longer Available
  • 5016
    Magnetron – Part Number: 2B71732F
    Magnetron
    Part Number: 2B71732F
      No Longer Available
  • 5017
    Transformer – Part Number: 505977
    Transformer
    Part Number: 505977
      No Longer Available
  • 5018
    Lead wire – Part Number: 505978
    Lead wire
    Part Number: 505978
      No Longer Available
  • 5019
    Wire holdr – Part Number: 505979
    Wire holdr
    Part Number: 505979
      No Longer Available
  • 5020
    Cushion – Part Number: 501434
    Cushion
    Part Number: 501434
      No Longer Available
  • 5022
    Fuse, 15a – Part Number: 11255
    Fuse, 15a
    Part Number: 11255
      No Longer Available
  • 5024
    Cap,Fuse – Part Number: 5006WRA002D
    Cap,Fuse
    Part Number: 5006WRA002D
      No Longer Available
  • 5030
    Cushion – Part Number: 501068
    Cushion
    Part Number: 501068
      No Longer Available
  • W017
    Metric hex nut, 8-pack – Part Number: STD840407
    Metric hex nut, 8-pack
    Part Number: STD840407
      No Longer Available
  • W029
    Screw,Customized – Part Number: 4B70188B
    Screw,Customized
    Part Number: 4B70188B
      No Longer Available
  • W063
    Screw – Part Number: 504595
    Screw
    Part Number: 504595
      No Longer Available
  • W067
    Screw,Taptite – Part Number: 1SBF0402418
    Screw,Taptite
    Part Number: 1SBF0402418
      Special Order
    $13.60
  • W074
    Screw – Part Number: 46-57449-3
    Screw
    Part Number: 46-57449-3
      No Longer Available
  • W105
    Screw – Part Number: 500086
    Screw
    Part Number: 500086
      No Longer Available
  • W128
    Screw – Part Number: 505981
    Screw
    Part Number: 505981
      No Longer Available
Power And Control Circuit Board
Power And Control Circuit Board Diagram and Parts List for  Kenmore Microwave
  • BZ1
    Buzzer – Part Number: 507064
    Buzzer
    Part Number: 507064
      No Longer Available
  • C01
    .022mfd 50v – Part Number: 46-201301-3
    .022mfd 50v
    Part Number: 46-201301-3
      No Longer Available
  • C02
    Capacitor – Part Number: 500008
    Capacitor
    Part Number: 500008
      No Longer Available
  • C03
    Capacitor – Part Number: 500008
    Capacitor
    Part Number: 500008
      No Longer Available
  • C05
    Home electronics capacitor, 1-mfd, 50-volt – Part Number: 46-18520-3
    Home electronics capacitor, 1-mfd, 50-volt
    Part Number: 46-18520-3
      No Longer Available
  • C06
    Capacitor – Part Number: 500008
    Capacitor
    Part Number: 500008
      No Longer Available
  • C07
    Electric capacitor – Part Number: 112423400
    Electric capacitor
    Part Number: 112423400
      No Longer Available
  • C08
    0.1mfd 50v – Part Number: 501315
    0.1mfd 50v
    Part Number: 501315
      No Longer Available
  • C09
    100 mfd 100v – Part Number: 46-18605-3
    100 mfd 100v
    Part Number: 46-18605-3
      No Longer Available
  • C11
    Capacitor – Part Number: 500008
    Capacitor
    Part Number: 500008
      No Longer Available
  • C12
    Television capacitor, 100-mfd, 35-volt – Part Number: 46-18685-3
    Television capacitor, 100-mfd, 35-volt
    Part Number: 46-18685-3
      No Longer Available
  • C21
    Capacitor – Part Number: 505944
    Capacitor
    Part Number: 505944
      No Longer Available
  • C22
    Capacitor – Part Number: 505944
    Capacitor
    Part Number: 505944
      No Longer Available
  • C23
    Capacitor – Part Number: 505944
    Capacitor
    Part Number: 505944
      No Longer Available
  • C24
    Capacitor – Part Number: 505944
    Capacitor
    Part Number: 505944
      No Longer Available
  • C25
    Capacitor – Part Number: 505944
    Capacitor
    Part Number: 505944
      No Longer Available
  • CN1
    Connector – Part Number: 506103
    Connector
    Part Number: 506103
      No Longer Available
  • CN2
    Connector – Part Number: 505932
    Connector
    Part Number: 505932
      No Longer Available
  • CN3
    Connector – Part Number: 507065
    Connector
    Part Number: 507065
      No Longer Available
  • CR1
    Resonator – Part Number: 505939
    Resonator
    Part Number: 505939
      No Longer Available
  • CU1
    Cushion – Part Number: 500272
    Cushion
    Part Number: 500272
      No Longer Available
  • CU2
    Cushion – Part Number: 500272
    Cushion
    Part Number: 500272
      No Longer Available
  • D01
    Diode – Part Number: 500143
    Diode
    Part Number: 500143
      No Longer Available
  • D02
    Diode – Part Number: 500143
    Diode
    Part Number: 500143
      No Longer Available
  • D08
    Di 1n4148 – Part Number: 501629
    Di 1n4148
    Part Number: 501629
      No Longer Available
  • D10
    Diode – Part Number: 504904
    Diode
    Part Number: 504904
      No Longer Available
  • D11
    Diode – Part Number: 504904
    Diode
    Part Number: 504904
      No Longer Available
  • D12
    Di 1n4148 – Part Number: 501629
    Di 1n4148
    Part Number: 501629
      No Longer Available
  • D13
    Di 1n4148 – Part Number: 501629
    Di 1n4148
    Part Number: 501629
      No Longer Available
  • D14
    Di 1n4148 – Part Number: 501629
    Di 1n4148
    Part Number: 501629
      No Longer Available
  • D15
    Di 1n4148 – Part Number: 501629
    Di 1n4148
    Part Number: 501629
      No Longer Available
  • D16
    Di 1n4148 – Part Number: 501629
    Di 1n4148
    Part Number: 501629
      No Longer Available
  • D18
    Di 1n4148 – Part Number: 501629
    Di 1n4148
    Part Number: 501629
      No Longer Available
  • D21
    Di 1n4148 – Part Number: 501629
    Di 1n4148
    Part Number: 501629
      No Longer Available
  • D22
    Di 1n4148 – Part Number: 501629
    Di 1n4148
    Part Number: 501629
      No Longer Available
  • D23
    Di 1n4148 – Part Number: 501629
    Di 1n4148
    Part Number: 501629
      No Longer Available
  • D24
    Di 1n4148 – Part Number: 501629
    Di 1n4148
    Part Number: 501629
      No Longer Available
  • D25
    Di 1n4148 – Part Number: 501629
    Di 1n4148
    Part Number: 501629
      No Longer Available
  • D26
    Di 1n4148 – Part Number: 501629
    Di 1n4148
    Part Number: 501629
      No Longer Available
  • DP1
    Digitron – Part Number: 507066
    Digitron
    Part Number: 507066
      No Longer Available
  • PT1
    Transformer – Part Number: 507070
    Transformer
    Part Number: 507070
      No Longer Available
  • Q01
    Tstr 2sa1015 – Part Number: 46-86679-3
    Tstr 2sa1015
    Part Number: 46-86679-3
      No Longer Available
  • Q02
    Tstr 2sa1015 – Part Number: 46-86679-3
    Tstr 2sa1015
    Part Number: 46-86679-3
      No Longer Available
  • Q03
    Tstr 2sa1015 – Part Number: 46-86679-3
    Tstr 2sa1015
    Part Number: 46-86679-3
      No Longer Available
  • Q04
    TR,Bipolar – Part Number: 0TR107009AD
    TR,Bipolar
    Part Number: 0TR107009AD
      No Longer Available
  • Q05
    Tstr 2sa1015 – Part Number: 46-86679-3
    Tstr 2sa1015
    Part Number: 46-86679-3
      No Longer Available
  • Q06
    Television printed circuit board transistor – Part Number: 46-86682-3
    Television printed circuit board transistor
    Part Number: 46-86682-3
      No Longer Available
  • Q07
    Transistor – Part Number: 507023
    Transistor
    Part Number: 507023
      No Longer Available
  • R10
    Res 10k 1/4w – Part Number: 46-641035-3
    Res 10k 1/4w
    Part Number: 46-641035-3
      No Longer Available
  • R11
    Resistor – Part Number: 504918
    Resistor
    Part Number: 504918
      No Longer Available
  • R12
    Resistor – Part Number: 500036
    Resistor
    Part Number: 500036
      No Longer Available
  • R13
    Resistor – Part Number: 500021
    Resistor
    Part Number: 500021
      No Longer Available
  • R14
    Resistor – Part Number: 46-602722-3
    Resistor
    Part Number: 46-602722-3
      No Longer Available
  • R15
    Resistor – Part Number: 13665
    Resistor
    Part Number: 13665
      No Longer Available
  • R16
    Res 10k 1/4w – Part Number: 46-641035-3
    Res 10k 1/4w
    Part Number: 46-641035-3
      No Longer Available
  • R17
    Resistor – Part Number: 504925
    Resistor
    Part Number: 504925
      No Longer Available
  • R18
    Res 10k 1/4w – Part Number: 46-641035-3
    Res 10k 1/4w
    Part Number: 46-641035-3
      No Longer Available
  • R19
    Resistor – Part Number: 46-63374-3
    Resistor
    Part Number: 46-63374-3
      No Longer Available
  • R21
    Resistor – Part Number: 504919
    Resistor
    Part Number: 504919
      No Longer Available
  • R24
    Resistor – Part Number: 505434
    Resistor
    Part Number: 505434
      No Longer Available
  • R25
    Resistor – Part Number: 504925
    Resistor
    Part Number: 504925
      No Longer Available
  • R26
    Res 10k 1/4w – Part Number: 46-641035-3
    Res 10k 1/4w
    Part Number: 46-641035-3
      No Longer Available
  • R27
    Resistor – Part Number: 46-602722-3
    Resistor
    Part Number: 46-602722-3
      No Longer Available
  • R30
    Res 10k 1/4w – Part Number: 46-641035-3
    Res 10k 1/4w
    Part Number: 46-641035-3
      No Longer Available
  • R31
    Res 5.6k 1/4 – Part Number: 46-645625-3
    Res 5.6k 1/4
    Part Number: 46-645625-3
      No Longer Available
  • R34
    Resistor – Part Number: 504925
    Resistor
    Part Number: 504925
      No Longer Available
  • R35
    Resistor – Part Number: 505987
    Resistor
    Part Number: 505987
      No Longer Available
  • R37
    Resistor – Part Number: 504925
    Resistor
    Part Number: 504925
      No Longer Available
  • R41
    Resistor – Part Number: 500036
    Resistor
    Part Number: 500036
      No Longer Available
  • R42
    Resistor – Part Number: 504925
    Resistor
    Part Number: 504925
      No Longer Available
  • R43
    Resistor – Part Number: 504925
    Resistor
    Part Number: 504925
      No Longer Available
  • R44
    Resistor – Part Number: 504925
    Resistor
    Part Number: 504925
      No Longer Available
  • R45
    Resistor – Part Number: 504925
    Resistor
    Part Number: 504925
      No Longer Available
  • R46
    Resistor – Part Number: 504925
    Resistor
    Part Number: 504925
      No Longer Available
  • R47
    Resistor – Part Number: 504925
    Resistor
    Part Number: 504925
      No Longer Available
  • R48
    Resistor – Part Number: 504925
    Resistor
    Part Number: 504925
      No Longer Available
  • R49
    Resistor – Part Number: 504925
    Resistor
    Part Number: 504925
      No Longer Available
  • R50
    Resistor – Part Number: 504925
    Resistor
    Part Number: 504925
      No Longer Available
  • R51
    Resistor – Part Number: 504925
    Resistor
    Part Number: 504925
      No Longer Available
  • R52
    Resistor – Part Number: 504925
    Resistor
    Part Number: 504925
      No Longer Available
  • R53
    Resistor – Part Number: 121546100
    Resistor
    Part Number: 121546100
      No Longer Available
  • R54
    Resistor – Part Number: 121546100
    Resistor
    Part Number: 121546100
      No Longer Available
  • R55
    Resistor – Part Number: 121546100
    Resistor
    Part Number: 121546100
      No Longer Available
  • R56
    Resistor – Part Number: 121546100
    Resistor
    Part Number: 121546100
      No Longer Available
  • R57
    Resistor – Part Number: 121546100
    Resistor
    Part Number: 121546100
      No Longer Available
  • R70
    Resistor – Part Number: 500036
    Resistor
    Part Number: 500036
      No Longer Available
  • RY1
    RELAY – Part Number: 6920WRD005B
    RELAY
    Part Number: 6920WRD005B
      No Longer Available
  • RY2
    Relay – Part Number: 507073
    Relay
    Part Number: 507073
      No Longer Available
  • U01
    Ic – Part Number: 507075
    Ic
    Part Number: 507075
      No Longer Available
  • ZD1
    Zd uz5.1b – Part Number: 504476
    Zd uz5.1b
    Part Number: 504476
      No Longer Available
  • ZD2
    Zr diode – Part Number: 507076
    Zr diode
    Part Number: 507076
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
