Bosch MICROWAVE/HOOD COMBO Replacement Parts For Model HMV5053U (01)

We Sell Only Genuine Bosch Parts

Find Bosch HMV5053U Parts By Symptom

Won’t turn on

80%

No heat

20%

Popular Parts for HMV5053U

Search Within Model

Questions & Answers for Bosch HMV5053U
Browse all Parts Search by Area
Cavity Parts Diagram and Parts List for 01 Bosch Microwave
Cavity Parts
Control Panel Diagram and Parts List for 01 Bosch Microwave
Control Panel
Convection Diagram and Parts List for 01 Bosch Microwave
Convection
Door Diagram and Parts List for 01 Bosch Microwave
Door
Electrical Diagram and Parts List for 01 Bosch Microwave
Electrical
Motor Diagram and Parts List for 01 Bosch Microwave
Motor
Previous Showing All Parts Next
Cavity Parts

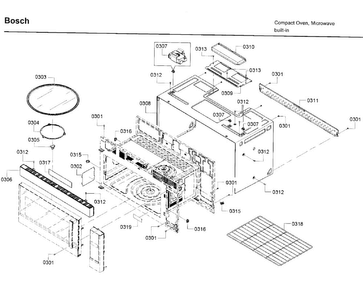

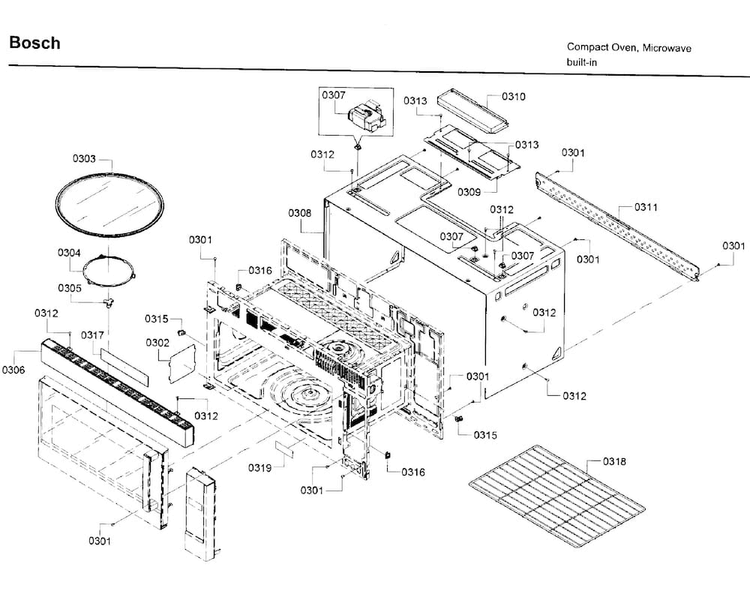

Cavity Parts Diagram and Parts List for 01 Bosch Microwave
  • 301
    SCREW – Part Number: 00631578
    SCREW
    Part Number: 00631578
      In Stock
    $6.25
  • 302
    COVER – Part Number: 00617211
    COVER
    Part Number: 00617211
      On Order
    $22.50
  • 303
    TURNTABLE – Part Number: 00775125
    TURNTABLE
    Part Number: 00775125
      In Stock
    $55.03
  • 304
    Turntable Guide with Rollers – Part Number: 00648876
    Turntable Guide with Rollers
    Part Number: 00648876
      In Stock
    $17.50
  • 305
    DRIVE COUPLING – Part Number: 10003068
    DRIVE COUPLING
    Part Number: 10003068
      In Stock
    $8.76
  • 306
    GRILL GRID – Part Number: 00793413
    GRILL GRID
    Part Number: 00793413
      In Stock
    $89.95
  • 307
    NUT – Part Number: 00631391
    NUT
    Part Number: 00631391
      In Stock
    $6.25
  • 308
    HOUSING – Part Number: 00771060
    HOUSING
    Part Number: 00771060
      Special Order
    $109.95
  • 309
    COVER – Part Number: 00792458
    COVER
    Part Number: 00792458
      In Stock
    $11.26
  • 310
    COVER – Part Number: 00676149
    COVER
    Part Number: 00676149
      In Stock
    $11.26
  • 311
    Mounting Bracket – Part Number: 00792457
    Mounting Bracket
    Part Number: 00792457
      In Stock
    $15.00
  • 312
    SCREW – Part Number: 00632153
    SCREW
    Part Number: 00632153
      In Stock
    $39.78
  • 313
    SCREW – Part Number: 00632154
    SCREW
    Part Number: 00632154
      Special Order
    $6.26
  • 315
    SUPPORT – Part Number: 00620529
    SUPPORT
    Part Number: 00620529
      In Stock
    $6.25
  • 316
    SUPPORT – Part Number: 00620530
    SUPPORT
    Part Number: 00620530
      Special Order
    $6.25
  • 317
    FILTER – Part Number: 00755547
    FILTER
    Part Number: 00755547
      In Stock
    $8.76
  • 318
    GRID – Part Number: 00792459
    GRID
    Part Number: 00792459
      Special Order
    $38.64
  • 319
    STICKER – Part Number: 00636056
    STICKER
    Part Number: 00636056
      Special Order
    $18.76
Control Panel

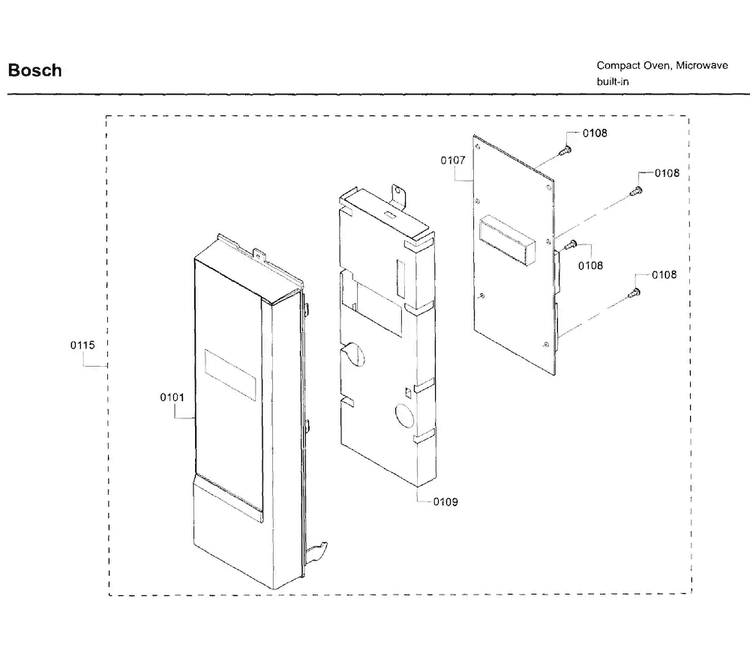

Control Panel Diagram and Parts List for 01 Bosch Microwave
  • MOUNTING SET – Part Number: 00755546
    MOUNTING SET
    Part Number: 00755546
      Special Order
    $17.50
  • TEMPLATE – Part Number: 00553170
    TEMPLATE
    Part Number: 00553170
      Special Order
    $8.76
  • BROCHURE – Part Number: 18001440
    BROCHURE
    Part Number: 18001440
      Special Order
    $6.25
  • TEMPLATE – Part Number: 18016949
    TEMPLATE
    Part Number: 18016949
      Special Order
    $28.76
  • 101
    CONTROL UNIT – Part Number: 00756403
    CONTROL UNIT
    Part Number: 00756403
      In Stock
    $70.33
  • 107
    CONTROL UNIT – Part Number: 11016130
    CONTROL UNIT
    Part Number: 11016130
      Special Order
    $304.95
  • 108
    Screw – Part Number: 00632149
    Screw
    Part Number: 00632149
      In Stock
    $6.26
  • 109
    BRACKET – Part Number: 00755548
    BRACKET
    Part Number: 00755548
      In Stock
    $13.76
  • 115
    CONTROL UNIT – Part Number: 11016131
    CONTROL UNIT
    Part Number: 11016131
      In Stock
    $32.96
Convection

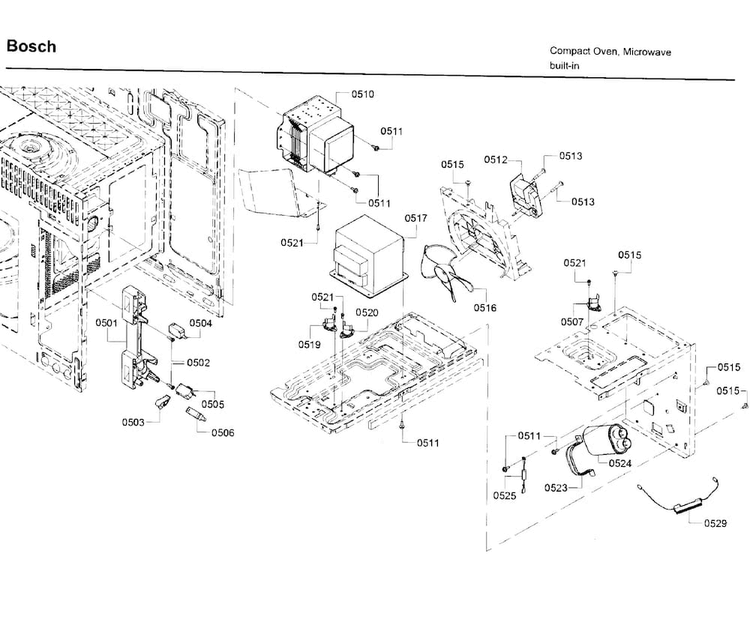

Convection Diagram and Parts List for 01 Bosch Microwave
  • 501
    LATCH – Part Number: 00648909
    LATCH
    Part Number: 00648909
      In Stock
    $13.76
  • 502
    SCREW – Part Number: 00631576
    SCREW
    Part Number: 00631576
      On Order
    $6.25
  • 503
    LEVER – Part Number: 00621573
    LEVER
    Part Number: 00621573
      In Stock
    $6.25
  • 504
    SWITCH – Part Number: 00617228
    SWITCH
    Part Number: 00617228
      In Stock
    $10.00
  • 505
    SWITCH – Part Number: 00617229
    SWITCH
    Part Number: 00617229
      In Stock
    $10.00
  • 506
    SWITCH – Part Number: 00617228
    SWITCH
    Part Number: 00617228
      In Stock
    $10.00
  • 507
    REGULATOR-TEMPERATURE – Part Number: 00617232
    REGULATOR-TEMPERATURE
    Part Number: 00617232
      In Stock
    $6.26
  • 510
    MAGNETRON – Part Number: 00755534
    MAGNETRON
    Part Number: 00755534
      In Stock
    $135.95
  • 511
    SCREW – Part Number: 00631577
    SCREW
    Part Number: 00631577
      Special Order
    $6.25
  • 512
    MOTOR-FAN – Part Number: 00636576
    MOTOR-FAN
    Part Number: 00636576
      Special Order
    $48.87
  • 513
    SCREW – Part Number: 00632151
    SCREW
    Part Number: 00632151
      In Stock
    $6.26
  • 515
    SCREW – Part Number: 00631578
    SCREW
    Part Number: 00631578
      In Stock
    $6.25
  • 516
    FAN BLADE – Part Number: 00648914
    FAN BLADE
    Part Number: 00648914
      Special Order
    $6.26
  • 517
    TRANSFORMER-HIGH VOLTAGE – Part Number: 00755535
    TRANSFORMER-HIGH VOLTAGE
    Part Number: 00755535
      In Stock
    $165.95
  • 519
    REGULATOR-TEMPERATURE – Part Number: 00617233
    REGULATOR-TEMPERATURE
    Part Number: 00617233
      Special Order
    $7.50
  • 520
    REGULATOR-TEMPERATURE – Part Number: 00617234
    REGULATOR-TEMPERATURE
    Part Number: 00617234
      In Stock
    $7.50
  • 521
    Screw – Part Number: 00632149
    Screw
    Part Number: 00632149
      In Stock
    $6.26
  • 523
    HOLDER – Part Number: 12014085
    HOLDER
    Part Number: 12014085
      Special Order
    $25.00
  • 524
    CAPACITER-PLASTIC/FOIL – Part Number: 00631397
    CAPACITER-PLASTIC/FOIL
    Part Number: 00631397
      On Order
    $31.82
  • 525
    DIODE – Part Number: 00625682
    DIODE
    Part Number: 00625682
      In Stock
    $11.26
  • 529
    FUSE – Part Number: 00631398
    FUSE
    Part Number: 00631398
      In Stock
    $8.76
Door

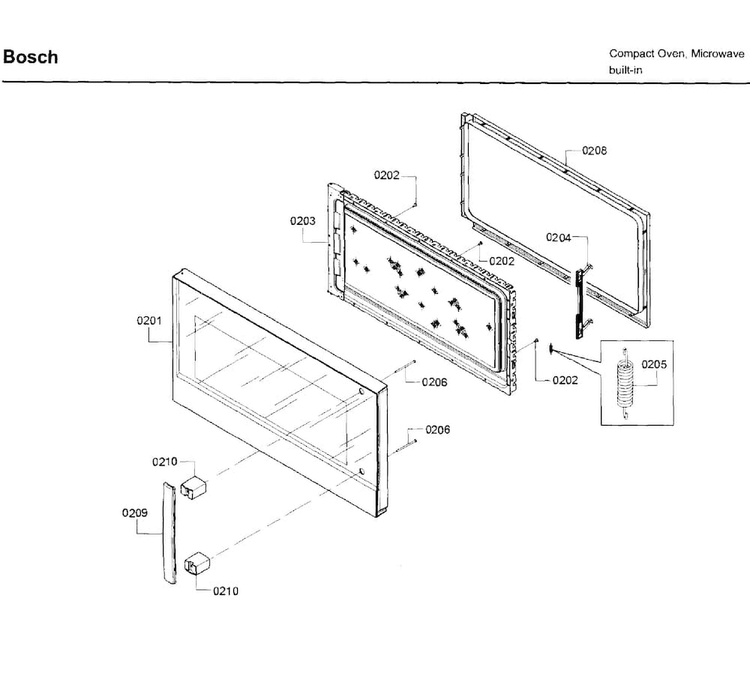

Door Diagram and Parts List for 01 Bosch Microwave
  • 201
    DOOR-OUTER – Part Number: 00771131
    DOOR-OUTER
    Part Number: 00771131
      Special Order
    $224.95
  • 202
    SCREW – Part Number: 00631578
    SCREW
    Part Number: 00631578
      In Stock
    $6.25
  • 203
    FRAME – Part Number: 00771132
    FRAME
    Part Number: 00771132
      In Stock
    $69.31
  • 204
    HOOK – Part Number: 10013767
    HOOK
    Part Number: 10013767
      In Stock
    $29.55
  • 205
    SPRING – Part Number: 10013766
    SPRING
    Part Number: 10013766
      On Order
    $6.25
  • 206
    SCREW – Part Number: 00632254
    SCREW
    Part Number: 00632254
      Special Order
    $21.26
  • 208
    DOOR SEAL – Part Number: 00792454
    DOOR SEAL
    Part Number: 00792454
      In Stock
    $35.24
  • 209
    HANDLE-DOOR – Part Number: 00755541
    HANDLE-DOOR
    Part Number: 00755541
      Special Order
    $72.37
  • 210
    SUPPORT – Part Number: 00631394
    SUPPORT
    Part Number: 00631394
      In Stock
    $17.50
Electrical

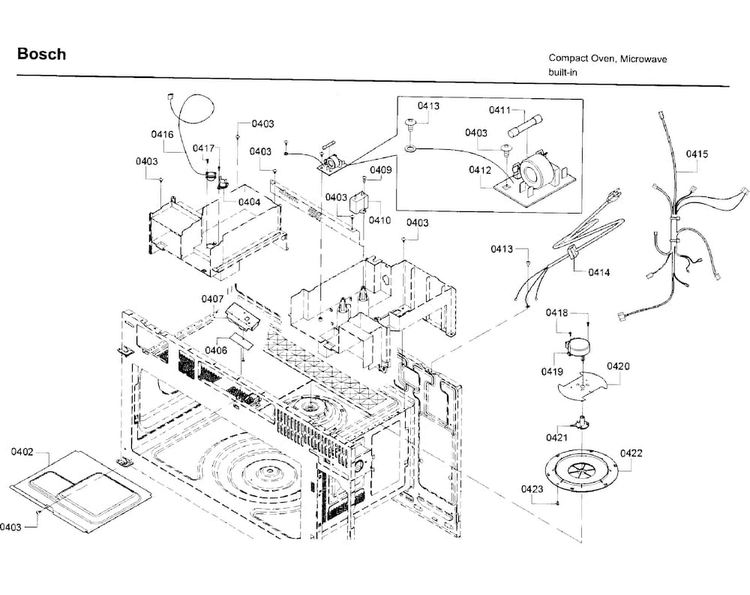

Electrical Diagram and Parts List for 01 Bosch Microwave
  • 402
    COVER – Part Number: 00755542
    COVER
    Part Number: 00755542
      Special Order
    $12.50
  • 403
    SCREW – Part Number: 00631578
    SCREW
    Part Number: 00631578
      In Stock
    $6.25
  • 404
    REGULATOR-TEMPERATURE – Part Number: 00617234
    REGULATOR-TEMPERATURE
    Part Number: 00617234
      In Stock
    $7.50
  • 406
    LAMP – Part Number: 00617215
    LAMP
    Part Number: 00617215
      In Stock
    $11.26
  • 407
    Microwave Light Socket – Part Number: 00617214
    Microwave Light Socket
    Part Number: 00617214
      In Stock
    $8.76
  • 409
    SCREW – Part Number: 00631576
    SCREW
    Part Number: 00631576
      On Order
    $6.25
  • 410
    CAPACITOR – Part Number: 00617216
    CAPACITOR
    Part Number: 00617216
      Special Order
    $35.24
  • 411
    FUSE – Part Number: 00631389
    FUSE
    Part Number: 00631389
      In Stock
    $6.25
  • 412
    FILTER MODULE – Part Number: 00636703
    FILTER MODULE
    Part Number: 00636703
      In Stock
    $36.36
  • 413
    SCREW – Part Number: 00631577
    SCREW
    Part Number: 00631577
      Special Order
    $6.25
  • 414
    CABLE SUPPLY – Part Number: 00648943
    CABLE SUPPLY
    Part Number: 00648943
      In Stock
    $28.42
  • 415
    CABLE HARNESS – Part Number: 12013557
    CABLE HARNESS
    Part Number: 12013557
      Special Order
    $93.95
  • 416
    SENSOR – Part Number: 12014096
    SENSOR
    Part Number: 12014096
      On Order
    $128.95
  • 417
    Screw – Part Number: 00632149
    Screw
    Part Number: 00632149
      In Stock
    $6.26
  • 418
    SCREW – Part Number: 00632150
    SCREW
    Part Number: 00632150
      Special Order
    $6.26
  • 419
    MOTOR-FAN – Part Number: 00620528
    MOTOR-FAN
    Part Number: 00620528
      In Stock
    $39.78
  • 420
    FAN BLADE – Part Number: 00651861
    FAN BLADE
    Part Number: 00651861
      Special Order
    $8.76
  • 421
    00 Drive Shaft – Part Number: 00620527
    00 Drive Shaft
    Part Number: 00620527
      Special Order
    $6.26
  • 422
    COVER SHEET – Part Number: 00651860
    COVER SHEET
    Part Number: 00651860
      Special Order
    $8.76
  • 423
    RIVET – Part Number: 00620526
    RIVET
    Part Number: 00620526
      Special Order
    $6.25
Motor

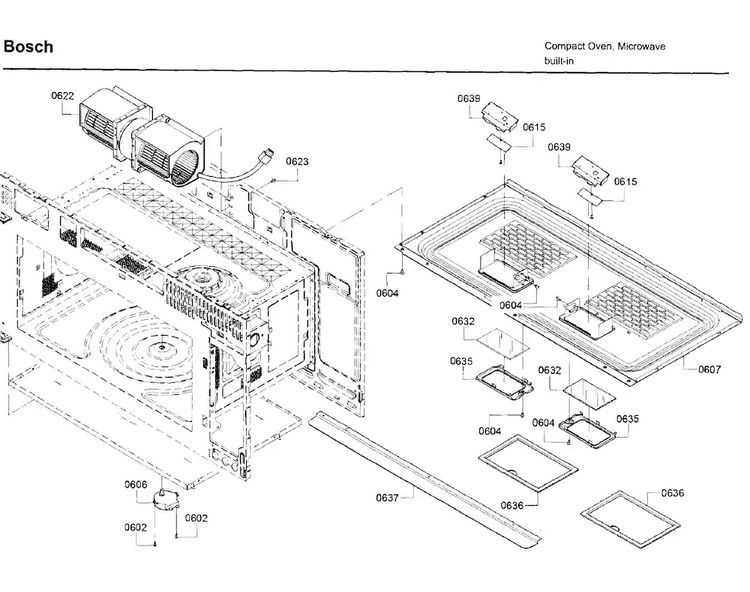

Motor Diagram and Parts List for 01 Bosch Microwave
  • 602
    SCREW – Part Number: 00632150
    SCREW
    Part Number: 00632150
      Special Order
    $6.26
  • 604
    SCREW – Part Number: 00632154
    SCREW
    Part Number: 00632154
      Special Order
    $6.26
  • 606
    MOTOR – Part Number: 00617213
    MOTOR
    Part Number: 00617213
      In Stock
    $85.95
  • 607
    PANEL – Part Number: 00792456
    PANEL
    Part Number: 00792456
      Special Order
    $64.21
  • 615
    LAMP – Part Number: 12013548
    LAMP
    Part Number: 12013548
      On Order
    $17.50
  • 622
    Fan Motor – Part Number: 00792453
    Fan Motor
    Part Number: 00792453
      In Stock
    $236.95
  • 623
    SCREW – Part Number: 00631576
    SCREW
    Part Number: 00631576
      On Order
    $6.25
  • 632
    COVER – Part Number: 00648877
    COVER
    Part Number: 00648877
      Special Order
    $6.26
  • 635
    BRACKET – Part Number: 00631387
    BRACKET
    Part Number: 00631387
      In Stock
    $11.26
  • 636
    FILTER-GREASE – Part Number: 00651858
    FILTER-GREASE
    Part Number: 00651858
      On Order
    $56.05
  • 639
    COVER – Part Number: 12013547
    COVER
    Part Number: 12013547
      Special Order
    $8.76
