Frigidaire Microwave Oven Combo Replacement Parts For Model PLEB30M9ECF

We Sell Only Genuine Frigidaire Parts

Find Frigidaire PLEB30M9ECF Parts By Symptom

Little to no heat when baking

28%

Element will not heat

22%

Oven is too hot

12%

Oven not heating evenly

10%

Will Not Start

10%

Little to no heat when broiling

5%

No heat

5%

Won’t turn on

5%

Door stuck closed

3%

Door not closing properly

1%

Noisy

1%

Tray won’t turn

0%

Popular Parts for PLEB30M9ECF

Search Within Model

Questions & Answers for Frigidaire PLEB30M9ECF
Browse all Parts Search by Area
CONTROL PANEL Diagram and Parts List for  Frigidaire Microwave Oven Combo
CONTROL PANEL

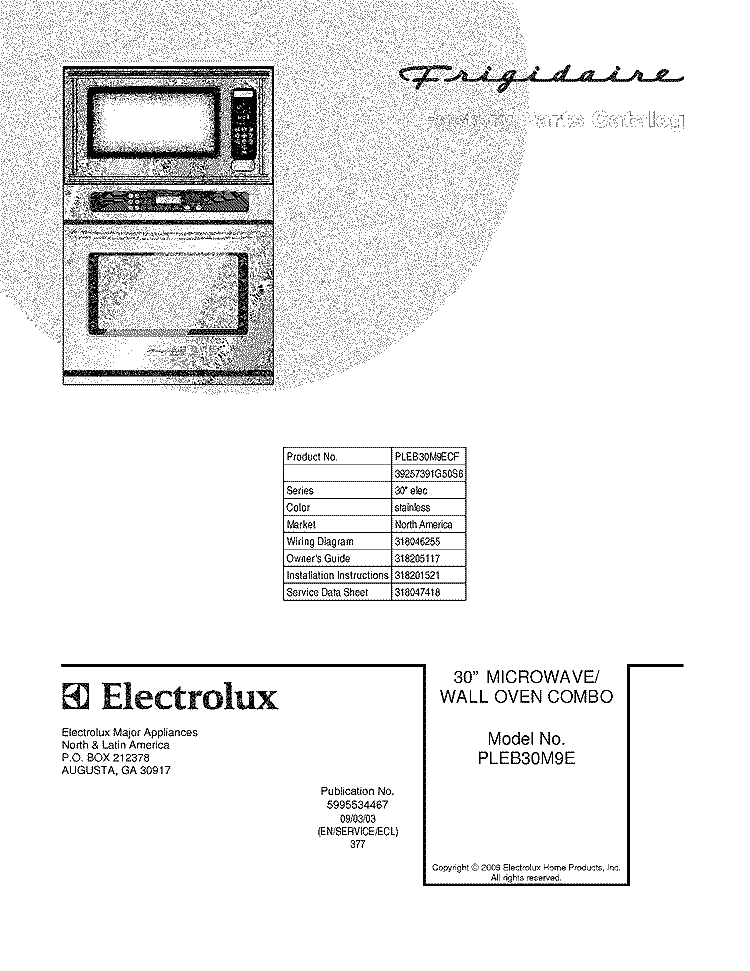

COVER Diagram and Parts List for  Frigidaire Microwave Oven Combo
COVER
DOORS Diagram and Parts List for  Frigidaire Microwave Oven Combo
DOORS
LOWER OVEN Diagram and Parts List for  Frigidaire Microwave Oven Combo
LOWER OVEN

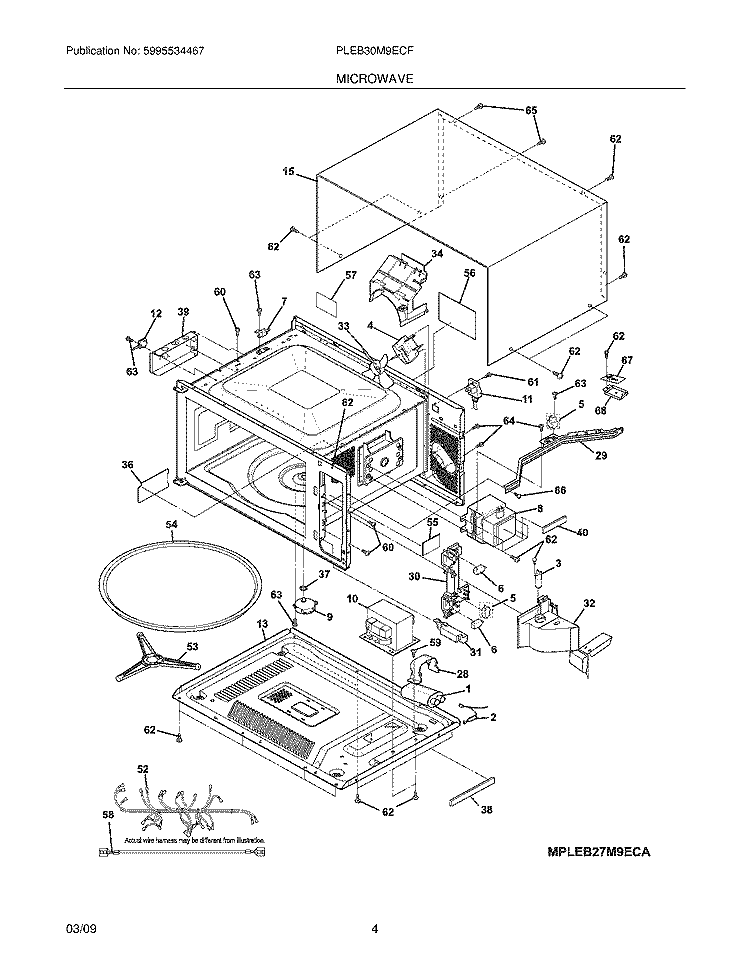

MICROWAVE Diagram and Parts List for  Frigidaire Microwave Oven Combo
MICROWAVE

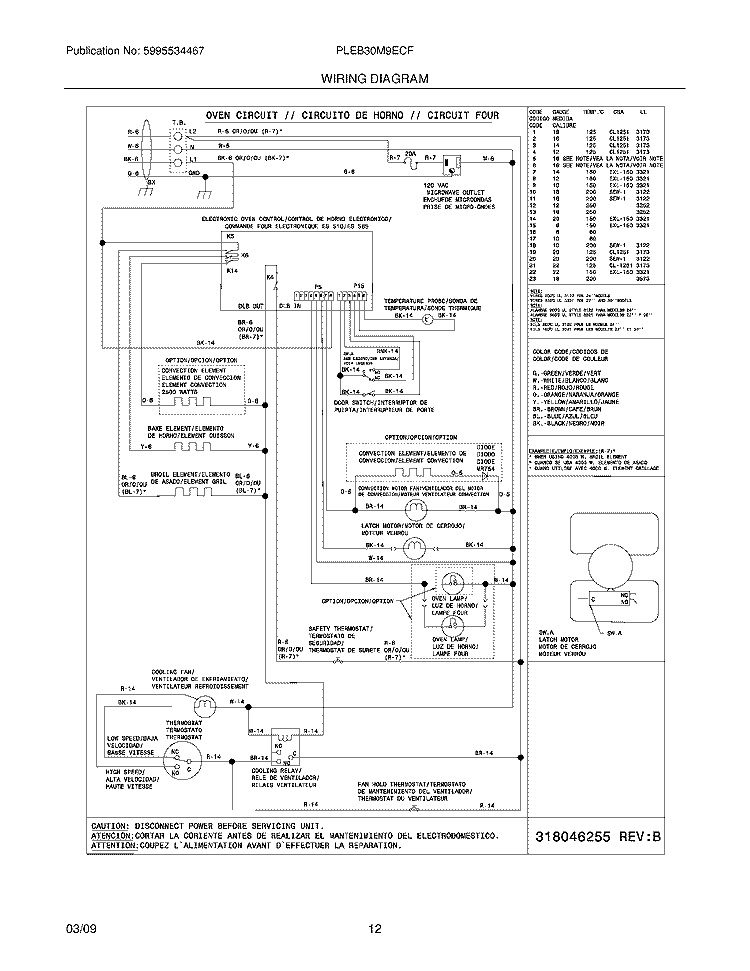

WIRING DIAGRAM Diagram and Parts List for  Frigidaire Microwave Oven Combo
WIRING DIAGRAM
Previous Showing All Parts Next

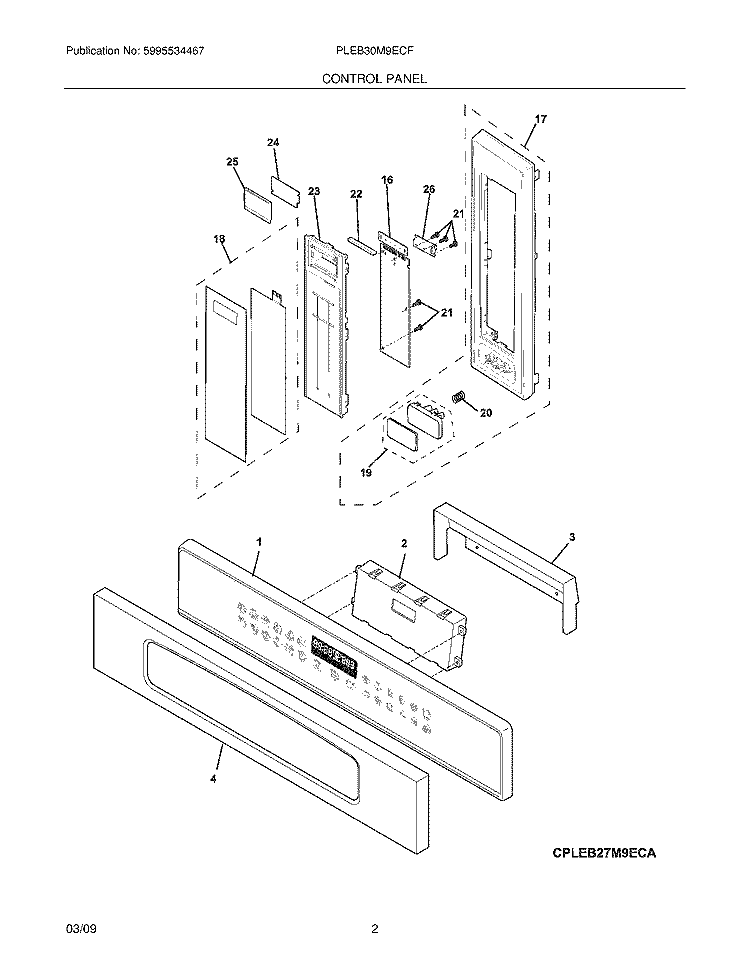

CONTROL PANEL
CONTROL PANEL Diagram and Parts List for  Frigidaire Microwave Oven Combo
COVER
COVER Diagram and Parts List for  Frigidaire Microwave Oven Combo

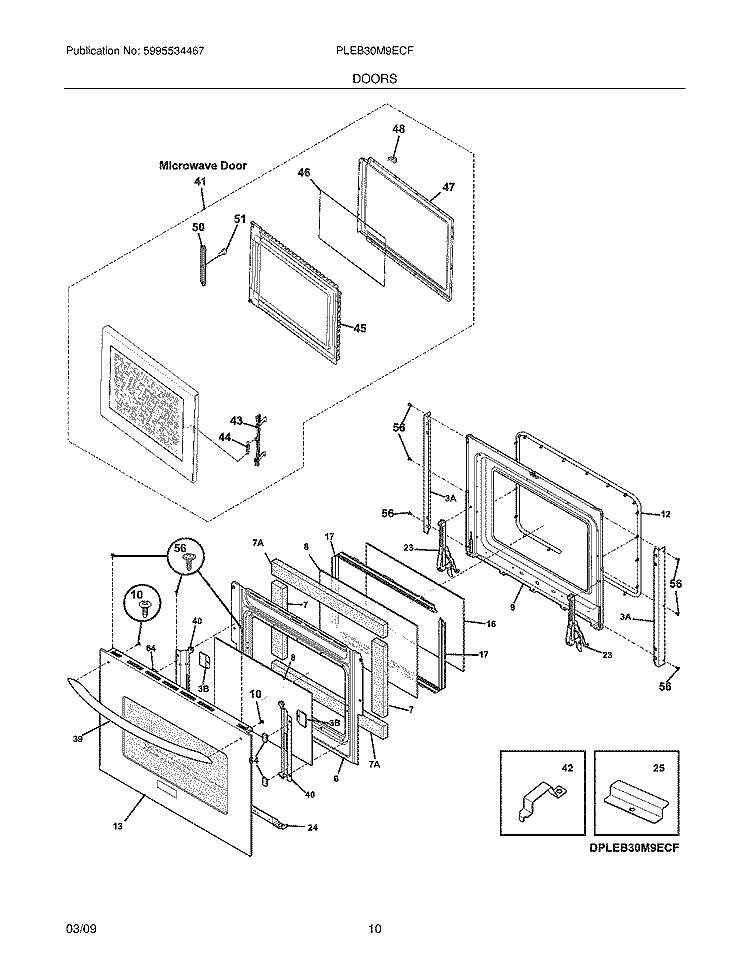

DOORS
DOORS Diagram and Parts List for  Frigidaire Microwave Oven Combo
  • 3A
    TRIM – Part Number: 318260401
    TRIM
    Part Number: 318260401
      Special Order
    $61.15
  • 3B
    COVER – Part Number: 318262104
    COVER
    Part Number: 318262104
      Special Order
    $32.91
  • 6
    BAFFLE – Part Number: 318260531
    BAFFLE
    Part Number: 318260531
      No Longer Available
  • 7
    Toe Panel Insulation – Part Number: 318372017
    Toe Panel Insulation
    Part Number: 318372017
      In Stock
    $25.15
  • 7A
    Range Insulation – Part Number: 318372016
    Range Insulation
    Part Number: 318372016
      In Stock
    $26.73
  • 8
    GLASS – Part Number: 5304503232
    GLASS
    Part Number: 5304503232
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $81.50
  • 9
    LINER – Part Number: 318360108
    LINER
    Part Number: 318360108
      Special Order
    $99.78
  • 10
    SCREW – Part Number: 5304414648
    SCREW
    Part Number: 5304414648
      In Stock
    $24.10
  • 12
    SEAL – Part Number: 318053121
    SEAL
    Part Number: 318053121
      No Longer Available
  • 13
    DOOR Assembly – Part Number: 318272197
    DOOR Assembly
    Part Number: 318272197
      Special Order
    $345.30
  • 16
    Inner Glass – Part Number: 318212210
    Inner Glass
    Part Number: 318212210
      No Longer Available
  • 17
    SPACER – Part Number: 318264733
    SPACER
    Part Number: 318264733
      Special Order
    $57.07
  • 23
    Door Hinge – Part Number: 318567100
    Door Hinge
    Part Number: 318567100
      No Longer Available
  • 24
    TRIM – Part Number: 318260301
    TRIM
    Part Number: 318260301
      Special Order
    $60.13
  • 25
    BRACKET – Part Number: 318370602
    BRACKET
    Part Number: 318370602
      Special Order
    $22.00
  • 39
    HANDLE – Part Number: 316246105
    HANDLE
    Part Number: 316246105
      No Longer Available
  • 40
    BRACKET – Part Number: 318242702
    BRACKET
    Part Number: 318242702
      Special Order
    $27.76
  • 41
    DOOR-COMPLETE – Part Number: 5304452258
    DOOR-COMPLETE
    Part Number: 5304452258
      No Longer Available
  • 42
    BRACKET – Part Number: 318382302
    BRACKET
    Part Number: 318382302
      In Stock
    $48.36
  • 43
    Door Latch Hook – Part Number: 5304441893
    Door Latch Hook
    Part Number: 5304441893
      In Stock
    $49.39
  • 44
    Door Latch Spring – Part Number: 5304440316
    Door Latch Spring
    Part Number: 5304440316
      In Stock
    $51.97
  • 45
    PANEL – Part Number: 5304440857
    PANEL
    Part Number: 5304440857
      Special Order
    $127.27
  • 46
    SEAL – Part Number: 5304440860
    SEAL
    Part Number: 5304440860
      Special Order
    $54.01
  • 47
    CHOKE COVER – Part Number: 5304440861
    CHOKE COVER
    Part Number: 5304440861
      Special Order
    $61.15
  • 48
    DOOR STOP – Part Number: 5304442145
    DOOR STOP
    Part Number: 5304442145
      Special Order
    $26.20
  • 50
    STOP – Part Number: 5304440862
    STOP
    Part Number: 5304440862
      Special Order
    $31.88
  • 51
    Screw – Part Number: 5304452259
    Screw
    Part Number: 5304452259
      In Stock
    $10.45
  • 56
    Screw - 8-18 x 1/2 - Black – Part Number: 5304436875
    Screw - 8-18 x 1/2 - Black
    Part Number: 5304436875
      In Stock
    $23.05
  • 64
    Door Spacer – Part Number: 318165800
    Door Spacer
    Part Number: 318165800
      In Stock
    $26.73
  • NI
    SCREW (Black) – Part Number: 732012620
    SCREW (Black)
    Part Number: 732012620
      No Longer Available

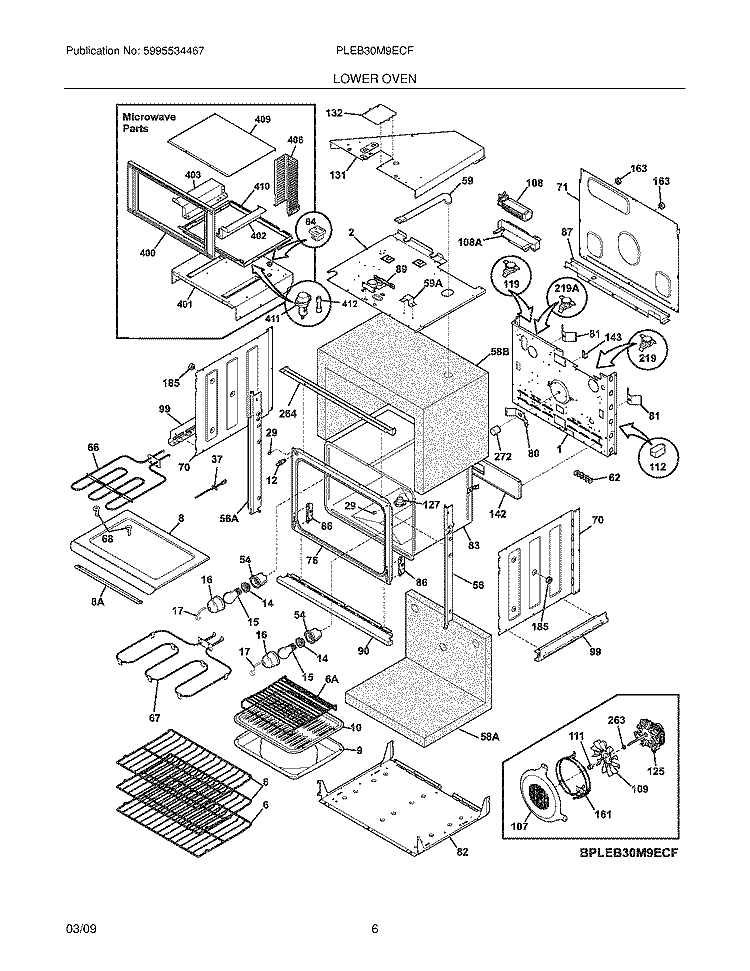

LOWER OVEN
LOWER OVEN Diagram and Parts List for  Frigidaire Microwave Oven Combo
  • 1
    BACK – Part Number: 318259220
    BACK
    Part Number: 318259220
      No Longer Available
  • 2
    Shield,insulation ,upper – Part Number: 318258902
    Shield,insulation ,upper
    Part Number: 318258902
      Special Order
    $70.33
  • 6
    Range Rack – Part Number: 318262516
    Range Rack
    Part Number: 318262516
      No Longer Available
  • 8
    Element Cover – Part Number: 318262001
    Element Cover
    Part Number: 318262001
      No Longer Available
  • 8A
    Bracket,element ,hidden bake – Part Number: 318318600
    Bracket,element ,hidden bake
    Part Number: 318318600
      No Longer Available
  • 9
    BROILER PAN – Part Number: 2119891020
    BROILER PAN
    Part Number: 2119891020
      No Longer Available
  • 10
    BROILER GRILL – Part Number: 2119601030
    BROILER GRILL
    Part Number: 2119601030
      No Longer Available
  • 12
    Oven Door Light Switch – Part Number: 316445501
    Oven Door Light Switch
    Part Number: 316445501
      In Stock
    $72.37
  • 14
    Oven Light Socket – Part Number: 316116400
    Oven Light Socket
    Part Number: 316116400
      In Stock
    $54.01
  • 15
    Light Bulb – Part Number: 316538904
    Light Bulb
    Part Number: 316538904
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $26.20
  • 16
    LENS – Part Number: 5304524341
    LENS
    Part Number: 5304524341
      In Stock
    $24.10
  • 17
    Light Lens Retainer Clip – Part Number: 5304400195
    Light Lens Retainer Clip
    Part Number: 5304400195
      No Longer Available
  • 29
    SPACER – Part Number: 316517600
    SPACER
    Part Number: 316517600
      Special Order
    $20.95
  • 54
    HOUSING – Part Number: 318222400
    HOUSING
    Part Number: 318222400
      No Longer Available
  • 56
    TRIM – Part Number: 318276352
    TRIM
    Part Number: 318276352
      Special Order
    $81.50
  • 56A
    TRIM – Part Number: 318276353
    TRIM
    Part Number: 318276353
      No Longer Available
  • 58A
    INSUALTION – Part Number: 318594300
    INSUALTION
    Part Number: 318594300
      No Longer Available
  • 58B
    INSUALTION – Part Number: 318594322
    INSUALTION
    Part Number: 318594322
      No Longer Available
  • 59
    TUBE – Part Number: 318549825
    TUBE
    Part Number: 318549825
      No Longer Available
  • 59A
    BRACKET – Part Number: 318261600
    BRACKET
    Part Number: 318261600
      Special Order
    $27.76
  • 62
    Main Terminal Block Kit – Part Number: 5304409888
    Main Terminal Block Kit
    Part Number: 5304409888
      In Stock
    $37.03
  • 68
    Range Support – Part Number: 5304403015
    Range Support
    Part Number: 5304403015
      Special Order
    $39.09
  • 70
    SHIELD – Part Number: 318259105
    SHIELD
    Part Number: 318259105
      In Stock
    $70.69
  • 71
    Rear Panel Box - Stainless – Part Number: 318260007
    Rear Panel Box - Stainless
    Part Number: 318260007
      Special Order
    $76.45
  • 76
    FRONT – Part Number: 318056292
    FRONT
    Part Number: 318056292
      Special Order
    $56.05
  • 80
    PLATE – Part Number: 5303320846
    PLATE
    Part Number: 5303320846
      Special Order
    $52.99
  • 81
    SPRING – Part Number: 318192400
    SPRING
    Part Number: 318192400
      Special Order
    $234.80
  • 82
    SHIELD – Part Number: 318258765
    SHIELD
    Part Number: 318258765
      No Longer Available
  • 83
    Liner – Part Number: 318261400
    Liner
    Part Number: 318261400
      Special Order
    $201.26
  • 86
    RECEPTACLE – Part Number: 318561100
    RECEPTACLE
    Part Number: 318561100
      Special Order
    $29.82
  • 87
    BRACKET – Part Number: 318260622
    BRACKET
    Part Number: 318260622
      Special Order
    $32.91
  • 90
    Base Trim - Stainless – Part Number: 318259802
    Base Trim - Stainless
    Part Number: 318259802
      Special Order
    $222.18
  • 99
    BRACKET – Part Number: 318256201
    BRACKET
    Part Number: 318256201
      In Stock
    $57.07
  • 107
    COVER – Part Number: 318219405
    COVER
    Part Number: 318219405
      No Longer Available
  • 109
    Convection Fan Blade – Part Number: 318398302
    Convection Fan Blade
    Part Number: 318398302
      In Stock
    $34.97
  • 111
    Fan Blade Retainer Nut – Part Number: 316136600
    Fan Blade Retainer Nut
    Part Number: 316136600
      In Stock
    $28.79
  • 127
    Adapter Assemblyvent Tube w/Converter – Part Number: 318317100
    Adapter Assemblyvent Tube w/Converter
    Part Number: 318317100
      Special Order
    $60.13
  • 131
    BOX – Part Number: 318272901
    BOX
    Part Number: 318272901
      Special Order
    $51.97
  • 132
    PLATE – Part Number: 318003000
    PLATE
    Part Number: 318003000
      No Longer Available
  • 142
    DEFLECTOR – Part Number: 318123910
    DEFLECTOR
    Part Number: 318123910
      Special Order
    $32.91
  • 143
    SUPPORT – Part Number: 318172904
    SUPPORT
    Part Number: 318172904
      Special Order
    $7.30
  • 163
    SPACER – Part Number: 318531703
    SPACER
    Part Number: 318531703
      Special Order
    $14.65
  • 185
    SPACER – Part Number: 318531800
    SPACER
    Part Number: 318531800
      In Stock
    $22.00
  • 263
    Steel Washer – Part Number: 316008401
    Steel Washer
    Part Number: 316008401
      In Stock
    $19.90
  • 264
    TRIM – Part Number: 318257701
    TRIM
    Part Number: 318257701
      Special Order
    $76.95
  • 272
    TUBE – Part Number: 318249412
    TUBE
    Part Number: 318249412
      Special Order
    $16.75
  • 400
    TRIM ASSEMBLY – Part Number: 318275703
    TRIM ASSEMBLY
    Part Number: 318275703
      Special Order
    $313.70
  • 401
    PLATE – Part Number: 318297207
    PLATE
    Part Number: 318297207
      Special Order
    $129.95
  • 402
    Bracket,base pad ,RH – Part Number: 318276202
    Bracket,base pad ,RH
    Part Number: 318276202
      Special Order
    $68.29
  • 403
    Bracket,base pad ,LH – Part Number: 318276203
    Bracket,base pad ,LH
    Part Number: 318276203
      Special Order
    $67.27
  • 406
    SHIELD – Part Number: 318277201
    SHIELD
    Part Number: 318277201
      Special Order
    $79.95
  • 409
    BRACKET – Part Number: 318295301
    BRACKET
    Part Number: 318295301
      Special Order
    $81.95
  • 410
    FLUE – Part Number: 318297111
    FLUE
    Part Number: 318297111
      Special Order
    $118.95
  • F37
    Temperature Sensor – Part Number: 316217002
    Temperature Sensor
    Part Number: 316217002
      In Stock
    $58.09
  • F66
    Broil Element – Part Number: 318255605
    Broil Element
    Part Number: 318255605
      In Stock
    $130.16
  • F67
    Bake Element - 3400W – Part Number: 318254906
    Bake Element - 3400W
    Part Number: 318254906
      In Stock
    $154.03
  • F84
    OUTLET-ELECTRICAL – Part Number: 318146833
    OUTLET-ELECTRICAL
    Part Number: 318146833
      No Longer Available
  • F89
    Door Latch Motor & Switch Assembly – Part Number: 318261230
    Door Latch Motor & Switch Assembly
    Part Number: 318261230
      In Stock
    $90.47
  • F108
    MOTOR – Part Number: 318073028
    MOTOR
    Part Number: 318073028
      In Stock
    $198.50
  • F108
    BRACKET – Part Number: 318251300
    BRACKET
    Part Number: 318251300
      No Longer Available
  • F112
    RELAY – Part Number: 318112703
    RELAY
    Part Number: 318112703
      No Longer Available
  • F119
    Thermal Switch – Part Number: 318004900
    Thermal Switch
    Part Number: 318004900
      In Stock
    $51.45
  • F125
    Convection Motor – Part Number: 5304463302
    Convection Motor
    Part Number: 5304463302
      Special Order
    $188.50
  • F125
    INSULATION – Part Number: 5303316994
    INSULATION
    Part Number: 5303316994
      Special Order
    $24.10
  • F125
    WASHER – Part Number: 318142100
    WASHER
    Part Number: 318142100
      No Longer Available
  • F161
    ELEMENT – Part Number: 318255504
    ELEMENT
    Part Number: 318255504
      Special Order
    $72.37
  • F219
    High-Limit Thermostat - F163 - 30F – Part Number: 318003614
    High-Limit Thermostat - F163 - 30F
    Part Number: 318003614
      In Stock
    $76.95
  • F219
    High Limit Thermostat – Part Number: 318003624
    High Limit Thermostat
    Part Number: 318003624
      In Stock
    $33.94
  • F411
    FUSE & FUSE HOLDER – Part Number: 318647300
    FUSE & FUSE HOLDER
    Part Number: 318647300
      On Order
    $142.55
  • F412
    FUSE & FUSE HOLDER – Part Number: 318647300
    FUSE & FUSE HOLDER
    Part Number: 318647300
      On Order
    $142.55
  • FNI
    HARNESS ASSEMBLY – Part Number: 5304506984
    HARNESS ASSEMBLY
    Part Number: 5304506984
      Special Order
    $97.81
  • FNI
    HARNESS – Part Number: 318231869
    HARNESS
    Part Number: 318231869
      Special Order
    $39.09
  • FNI
    HARNESS – Part Number: 318532122
    HARNESS
    Part Number: 318532122
      Special Order
    $104.98
  • FNI
    WIRING HARNESS – Part Number: 318370376
    WIRING HARNESS
    Part Number: 318370376
      Special Order
    $41.15
  • NI
    Range Screw – Part Number: 316519700
    Range Screw
    Part Number: 316519700
      No Longer Available
  • NI
    SCREW – Part Number: 732022460
    SCREW
    Part Number: 732022460
      No Longer Available
  • NI
    SCREW – Part Number: 5303324184
    SCREW
    Part Number: 5303324184
      In Stock
    $24.10
  • NI
    Screw - 8-18 x 1/2 - Black – Part Number: 5304436875
    Screw - 8-18 x 1/2 - Black
    Part Number: 5304436875
      In Stock
    $23.05
  • NI
    INSULATION – Part Number: 318268004
    INSULATION
    Part Number: 318268004
      Special Order
    $12.55
  • NI
    NUT – Part Number: 316205500
    NUT
    Part Number: 316205500
      In Stock
    $19.90
  • NI
    SCREW – Part Number: 5304461333
    SCREW
    Part Number: 5304461333
      Special Order
    $23.05
  • NI
    SCREW (Black) – Part Number: 732012620
    SCREW (Black)
    Part Number: 732012620
      No Longer Available
  • NI
    SCREW – Part Number: 5303323139
    SCREW
    Part Number: 5303323139
      Special Order
    $23.05
  • NI
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
MICROWAVE
MICROWAVE Diagram and Parts List for  Frigidaire Microwave Oven Combo
  • 5
    Micro Switch with Line Fuse – Part Number: 5303319559
    Micro Switch with Line Fuse
    Part Number: 5303319559
      In Stock
    $68.29
  • 13
    BASE – Part Number: 5304478938
    BASE
    Part Number: 5304478938
      Special Order
    $102.95
  • 15
    CABINET – Part Number: 5304478940
    CABINET
    Part Number: 5304478940
      Special Order
    $235.09
  • 28
    RETAINER – Part Number: 5304440838
    RETAINER
    Part Number: 5304440838
      Special Order
    $17.80
  • 29
    BRACKET – Part Number: 5304440839
    BRACKET
    Part Number: 5304440839
      Special Order
    $24.10
  • 30
    Latch Hook – Part Number: 5304503439
    Latch Hook
    Part Number: 5304503439
      In Stock
    $51.45
  • 31
    Door Open Lever – Part Number: 5304485407
    Door Open Lever
    Part Number: 5304485407
      In Stock
    $54.01
  • 32
    DUCT-AIR – Part Number: 5304490394
    DUCT-AIR
    Part Number: 5304490394
      Special Order
    $26.20
  • 34
    DUCT – Part Number: 5304440844
    DUCT
    Part Number: 5304440844
      Special Order
    $40.12
  • 36
    Waveguide Cover – Part Number: 5304440845
    Waveguide Cover
    Part Number: 5304440845
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $78.58
  • 37
    BUSHING – Part Number: 5304440288
    BUSHING
    Part Number: 5304440288
      No Longer Available
  • 38
    CUSHION – Part Number: 5304441909
    CUSHION
    Part Number: 5304441909
      No Longer Available
  • 39
    DUCT – Part Number: 5304440847
    DUCT
    Part Number: 5304440847
      Special Order
    $39.09
  • 40
    CUSHION – Part Number: 5304441910
    CUSHION
    Part Number: 5304441910
      Special Order
    $15.70
  • 52
    WIRING HARNESS – Part Number: 5304499758
    WIRING HARNESS
    Part Number: 5304499758
      Special Order
    $93.33
  • 53
    Turntable Roller Guide – Part Number: 5304467717
    Turntable Roller Guide
    Part Number: 5304467717
      Special Order
    $83.15
  • 54
    TURNTABLE TRAY – Part Number: 5304529482
    TURNTABLE TRAY
    Part Number: 5304529482
      In Stock
    $76.55
  • 55
    LABEL – Part Number: 5304440334
    LABEL
    Part Number: 5304440334
      Special Order
    $8.35
  • 56
    LABEL – Part Number: 5304440333
    LABEL
    Part Number: 5304440333
      Special Order
    $8.35
  • 57
    Label,caution ,UL screw – Part Number: 5304453941
    Label,caution ,UL screw
    Part Number: 5304453941
      Special Order
    $8.35
  • 59
    SCREW – Part Number: 5304461379
    SCREW
    Part Number: 5304461379
      Special Order
    $18.85
  • 60
    SCREW – Part Number: 5303319641
    SCREW
    Part Number: 5303319641
      Special Order
    $22.00
  • 61
    SCREW – Part Number: 5304462315
    SCREW
    Part Number: 5304462315
      Special Order
    $23.05
  • 62
    Screw,outer casing – Part Number: 5304452261
    Screw,outer casing
    Part Number: 5304452261
      Special Order
    $24.10
  • 62
    Microwave Screw – Part Number: 5304451553
    Microwave Screw
    Part Number: 5304451553
      In Stock
    $23.05
  • 63
    SCREW – Part Number: 5303319633
    SCREW
    Part Number: 5303319633
      Special Order
    $18.85
  • 64
    SCREW – Part Number: 5304450253
    SCREW
    Part Number: 5304450253
      Special Order
    $23.05
  • 65
    SCREW – Part Number: 5304440873
    SCREW
    Part Number: 5304440873
      Special Order
    $19.90
  • 66
    Microwave Screw – Part Number: 5304451553
    Microwave Screw
    Part Number: 5304451553
      In Stock
    $23.05
  • 68
    ANGLE – Part Number: 5303322975
    ANGLE
    Part Number: 5303322975
      Special Order
    $25.15
  • F1
    CAPACITOR – Part Number: 5304487566
    CAPACITOR
    Part Number: 5304487566
      In Stock
    $85.45
  • F2
    RECTIFIER ASSEMBLY – Part Number: 5304468869
    RECTIFIER ASSEMBLY
    Part Number: 5304468869
      In Stock
    $74.41
  • F3
    Lamp Assembly – Part Number: 5304500304
    Lamp Assembly
    Part Number: 5304500304
      In Stock
    $54.01
  • F4
    MOTOR – Part Number: 5304493152
    MOTOR
    Part Number: 5304493152
      Special Order
    $69.31
  • F6
    SWITCH – Part Number: 5304493153
    SWITCH
    Part Number: 5304493153
      In Stock
    $67.27
  • F7
    FUSE – Part Number: 5304440780
    FUSE
    Part Number: 5304440780
      In Stock
    $69.31
  • F8
    MAGNETRON – Part Number: 5304521745
    MAGNETRON
    Part Number: 5304521745
      In Stock
    $151.58
  • F9
    Turntable Motor – Part Number: 5304448832
    Turntable Motor
    Part Number: 5304448832
      Special Order
    $59.11
  • F10
    TRANSFORMER – Part Number: 5304492212
    TRANSFORMER
    Part Number: 5304492212
      Special Order
    $153.61
  • F11
    POWER CORD – Part Number: 5304440784
    POWER CORD
    Part Number: 5304440784
      Special Order
    $83.95
  • F12
    SENSOR – Part Number: 5304440785
    SENSOR
    Part Number: 5304440785
      Special Order
    $57.07
  • F33
    FAN BLADE – Part Number: 5304467720
    FAN BLADE
    Part Number: 5304467720
      Special Order
    $25.88
  • F58
    WIRE – Part Number: 5304440870
    WIRE
    Part Number: 5304440870
      No Longer Available
  • F67
    Wall Oven Noise Filter Board – Part Number: 5304492543
    Wall Oven Noise Filter Board
    Part Number: 5304492543
      In Stock
    $63.19
WIRING DIAGRAM
WIRING DIAGRAM Diagram and Parts List for  Frigidaire Microwave Oven Combo

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

Be the first to ask our experts a question about this part!

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
