Page A Diagram and Parts List for  Craftsman Log Splitter
Page A
Page B Diagram and Parts List for  Craftsman Log Splitter
Page B
Page C Diagram and Parts List for  Craftsman Log Splitter
Page C
Page D Diagram and Parts List for  Craftsman Log Splitter
Page D
Previous Showing All Parts Next
Page A

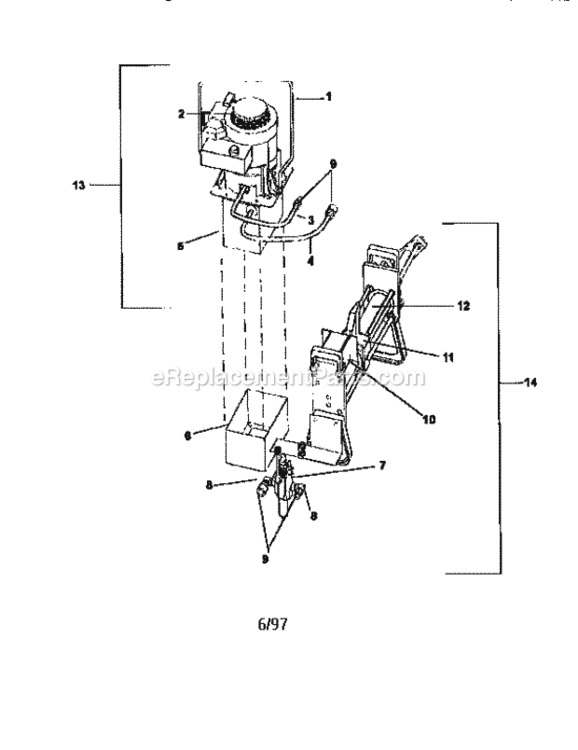

Page A Diagram and Parts List for  Craftsman Log Splitter
  • A-1
    Handle – Part Number: 020527
    Handle
    Part Number: 020527
      No Longer Available
  • A-2
    SHORT BLK V – Part Number: 750699D
    SHORT BLK V
    Part Number: 750699D
      Special Order
    $258.45
  • A-2A
    Engine – Part Number: 143.973804
    Engine
    Part Number: 143.973804
      No Longer Available
  • A-3
    Hose – Part Number: 005098
    Hose
    Part Number: 005098
      No Longer Available
  • A-4
    Hose – Part Number: 005097
    Hose
    Part Number: 005097
      No Longer Available
  • A-5
    Tank – Part Number: 008260
    Tank
    Part Number: 008260
      No Longer Available
  • A-6
    Tank Box Wel – Part Number: 020519
    Tank Box Wel
    Part Number: 020519
      No Longer Available
  • A-7
    Valve – Part Number: 004099
    Valve
    Part Number: 004099
      No Longer Available
  • A-8
    Fitting – Part Number: 001028
    Fitting
    Part Number: 001028
      No Longer Available
  • A-9
    Coupler – Part Number: 008594
    Coupler
    Part Number: 008594
      No Longer Available
  • A-10
    Stripper Wel – Part Number: 020509
    Stripper Wel
    Part Number: 020509
      No Longer Available
  • A-11
    Cast W/Blade – Part Number: 020500
    Cast W/Blade
    Part Number: 020500
      No Longer Available
  • A-12
    Cylinder – Part Number: 004049
    Cylinder
    Part Number: 004049
      No Longer Available
  • A-13
    Power Pack – Part Number: 020533
    Power Pack
    Part Number: 020533
      No Longer Available
  • A-14
    Spacer idler pulley – Part Number: 020534
    Spacer idler pulley
    Part Number: 020534
      Special Order
    $58.45
Page B

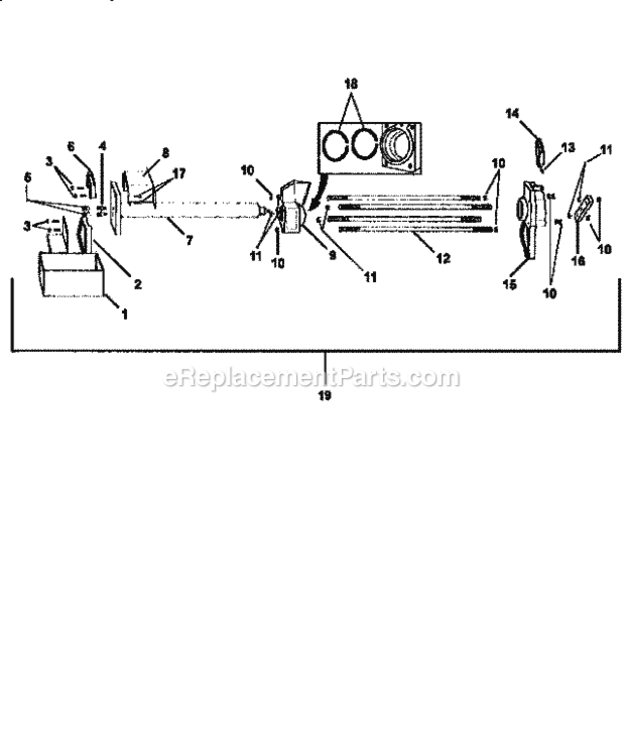

Page B Diagram and Parts List for  Craftsman Log Splitter
  • B-1
    Tank Box Wel – Part Number: 020519
    Tank Box Wel
    Part Number: 020519
      No Longer Available
  • B-2
    Leg Casting – Part Number: 020502
    Leg Casting
    Part Number: 020502
      No Longer Available
  • B-3
    Bolt – Part Number: 001291
    Bolt
    Part Number: 001291
      No Longer Available
  • B-4
    Hex Fitting – Part Number: 001042
    Hex Fitting
    Part Number: 001042
      No Longer Available
  • B-5
    Fitting – Part Number: 001067
    Fitting
    Part Number: 001067
      No Longer Available
  • B-6
    Cast Handle – Part Number: 020503
    Cast Handle
    Part Number: 020503
      No Longer Available
  • B-7
    Cylinder – Part Number: 004049
    Cylinder
    Part Number: 004049
      No Longer Available
  • B-8
    Stripper Wel – Part Number: 020509
    Stripper Wel
    Part Number: 020509
      No Longer Available
  • B-9
    Cast W/Blade – Part Number: 020500
    Cast W/Blade
    Part Number: 020500
      No Longer Available
  • B-10
    Jam Locking – Part Number: 001313
    Jam Locking
    Part Number: 001313
      No Longer Available
  • B-11
    Jam Nut – Part Number: 001360
    Jam Nut
    Part Number: 001360
      No Longer Available
  • B-12
    Threaded Rod – Part Number: 020506
    Threaded Rod
    Part Number: 020506
      No Longer Available
  • B-13
    Roll Pin – Part Number: 001089
    Roll Pin
    Part Number: 001089
      No Longer Available
  • B-14
    Cast Handle – Part Number: 020336
    Cast Handle
    Part Number: 020336
      No Longer Available
  • B-15
    Leg Casting – Part Number: 020325
    Leg Casting
    Part Number: 020325
      No Longer Available
  • B-16
    Rod Brace – Part Number: 020514
    Rod Brace
    Part Number: 020514
      No Longer Available
  • B-17
    Bolt-Hh – Part Number: 001209
    Bolt-Hh
    Part Number: 001209
      No Longer Available
  • B-18
    Wear Ring – Part Number: 020504
    Wear Ring
    Part Number: 020504
      No Longer Available
  • B-19
    Spacer idler pulley – Part Number: 020534
    Spacer idler pulley
    Part Number: 020534
      Special Order
    $58.45
Page C

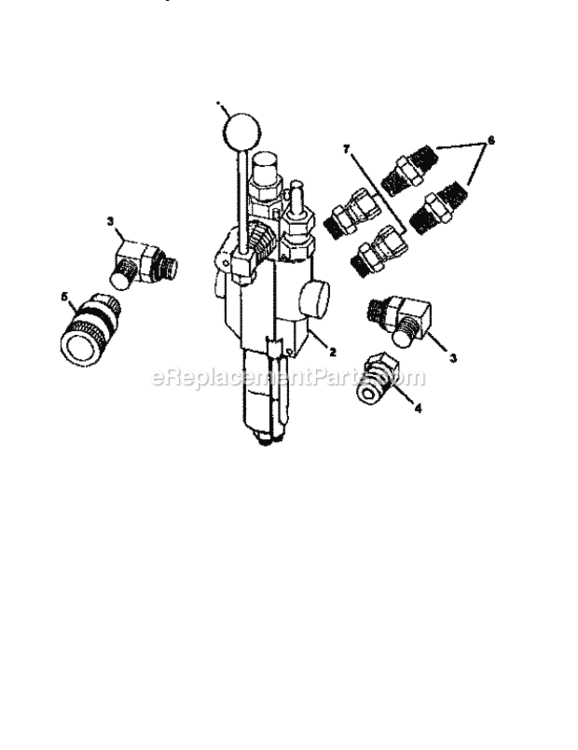

Page C Diagram and Parts List for  Craftsman Log Splitter
  • C-1
    Handle Asbly – Part Number: 004099A
    Handle Asbly
    Part Number: 004099A
      No Longer Available
  • C-2
    Valve – Part Number: 004099
    Valve
    Part Number: 004099
      No Longer Available
  • C-3
    Fitting – Part Number: 001028
    Fitting
    Part Number: 001028
      No Longer Available
  • C-4
    Coupler – Part Number: 008594B
    Coupler
    Part Number: 008594B
      No Longer Available
  • C-5
    Coupler – Part Number: 008594A
    Coupler
    Part Number: 008594A
      No Longer Available
  • C-6
    Hex Fitting – Part Number: 001042
    Hex Fitting
    Part Number: 001042
      No Longer Available
  • C-7
    Fitting – Part Number: 001067
    Fitting
    Part Number: 001067
      No Longer Available
Page D
Page D Diagram and Parts List for  Craftsman Log Splitter
  • D-1
    SHORT BLK V – Part Number: 750699D
    SHORT BLK V
    Part Number: 750699D
      Special Order
    $258.45
  • D-1A
    Engine – Part Number: 143.973804
    Engine
    Part Number: 143.973804
      No Longer Available
  • D-2
    7/8-In. Couplin – Part Number: 006002E
    7/8-In. Couplin
    Part Number: 006002E
      No Longer Available
  • D-3
    Mount Motor – Part Number: 040000
    Mount Motor
    Part Number: 040000
      No Longer Available
  • D-4
    Handle – Part Number: 020527
    Handle
    Part Number: 020527
      No Longer Available
  • D-5
    Spider – Part Number: 006002B
    Spider
    Part Number: 006002B
      No Longer Available
  • D-6
    1/2-In. Couplin – Part Number: 006002D
    1/2-In. Couplin
    Part Number: 006002D
      No Longer Available
  • D-7
    Lock Nut – Part Number: 001388
    Lock Nut
    Part Number: 001388
      No Longer Available
  • D-8
    Pump – Part Number: 002009
    Pump
    Part Number: 002009
      No Longer Available
  • D-9
    Cap – Part Number: 001022-P
    Cap
    Part Number: 001022-P
      No Longer Available
  • D-10
    Street Elbow – Part Number: 001014
    Street Elbow
    Part Number: 001014
      No Longer Available
  • D-11
    Tank Gasket – Part Number: 001068
    Tank Gasket
    Part Number: 001068
      No Longer Available
  • D-12
    Tank – Part Number: 008260
    Tank
    Part Number: 008260
      No Longer Available
  • D-13
    Hose – Part Number: 005098
    Hose
    Part Number: 005098
      No Longer Available
  • D-14
    Torque Bolt – Part Number: 002009B
    Torque Bolt
    Part Number: 002009B
      No Longer Available
  • D-15
    Head Screw – Part Number: 001286
    Head Screw
    Part Number: 001286
      No Longer Available
  • D-16
    Dip Stick – Part Number: 001351
    Dip Stick
    Part Number: 001351
      No Longer Available
  • D-17
    Fitting – Part Number: 001067
    Fitting
    Part Number: 001067
      No Longer Available
  • D-18
    Fitting – Part Number: 001039
    Fitting
    Part Number: 001039
      No Longer Available
  • D-19
    Tank Cover – Part Number: 020518
    Tank Cover
    Part Number: 020518
      No Longer Available
  • D-20
    Hose – Part Number: 005097
    Hose
    Part Number: 005097
      No Longer Available
  • D-21
    Hex Nut – Part Number: 001302
    Hex Nut
    Part Number: 001302
      No Longer Available
  • D-22
    Lock Nut – Part Number: 001301
    Lock Nut
    Part Number: 001301
      No Longer Available
  • D-23
    Fitting – Part Number: 001033
    Fitting
    Part Number: 001033
      No Longer Available
  • D-24
    Power Pack – Part Number: 020533
    Power Pack
    Part Number: 020533
      No Longer Available
