Tanaka Backpack Blower Leaf Blower / Vacuum Replacement Parts For Model TBL-4610

Tanaka Parts We Sell Only Genuine Tanaka Parts

Search Within Model

Questions & Answers for Tanaka TBL-4610
Browse all Parts Search by Area
Page A Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page A
Page B Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page B
Page C Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page C
Page D Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page D
Page E Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page E
Page F Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page F
Page G Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page G
Page H Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page H

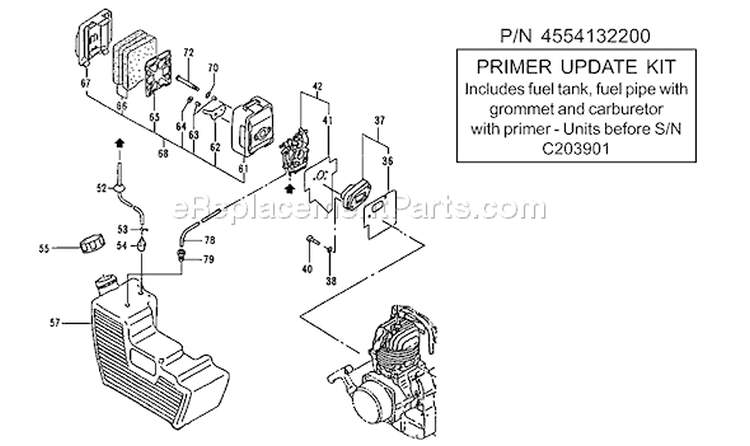

Page I Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page I

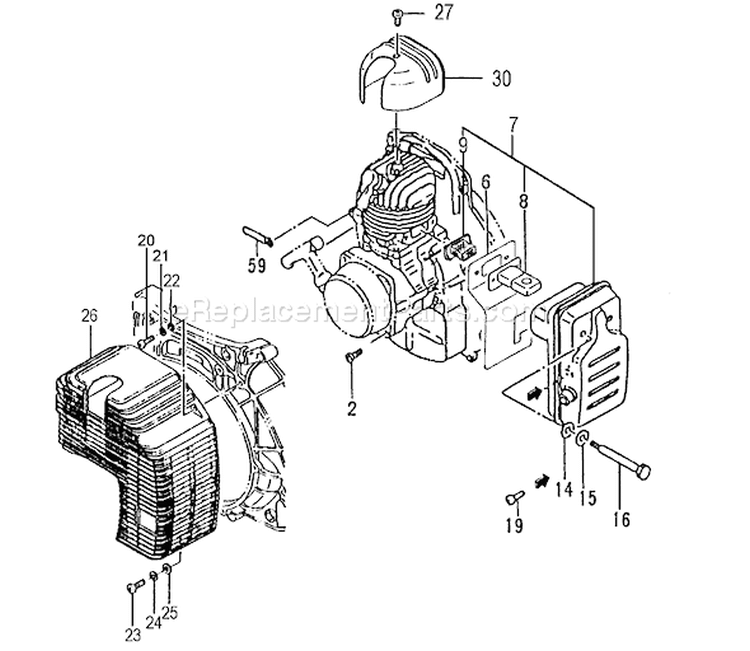

Page J Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page J

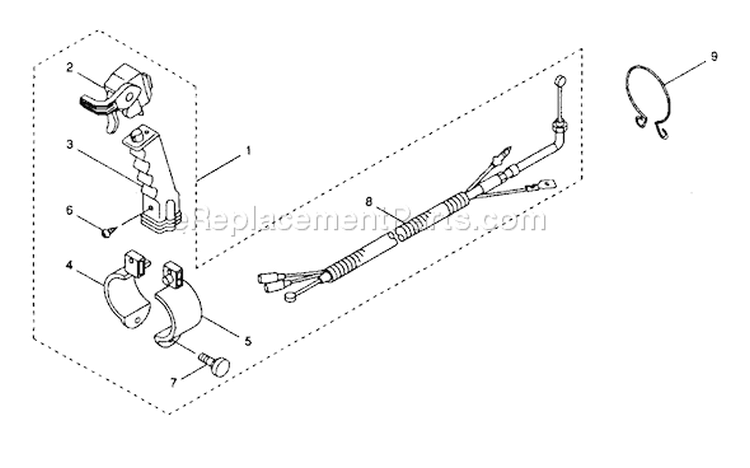

Page K Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page K

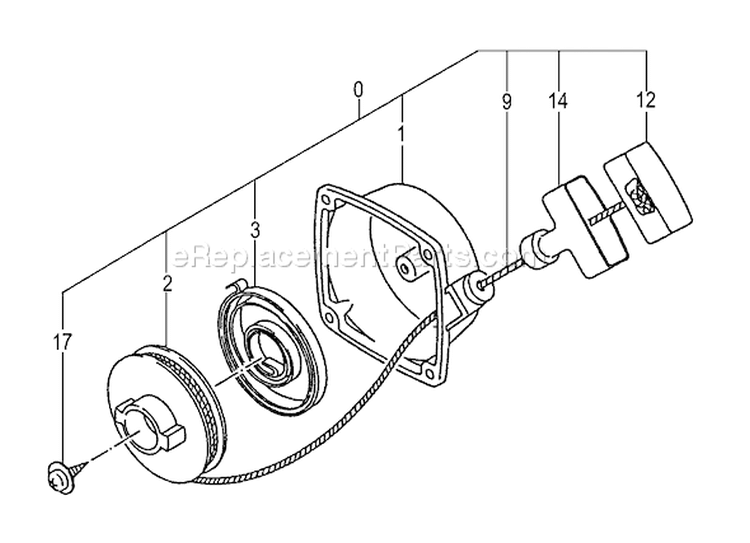

Page L Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page L

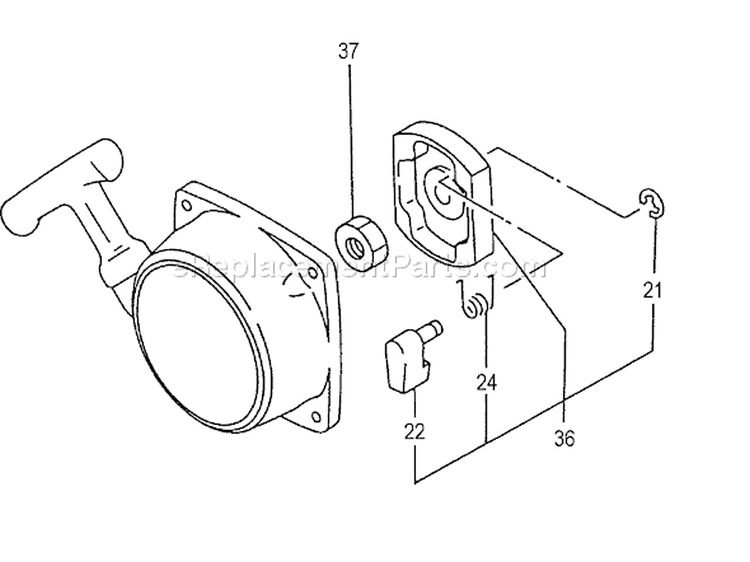

Page M Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page M
Previous Showing All Parts Next
Page A

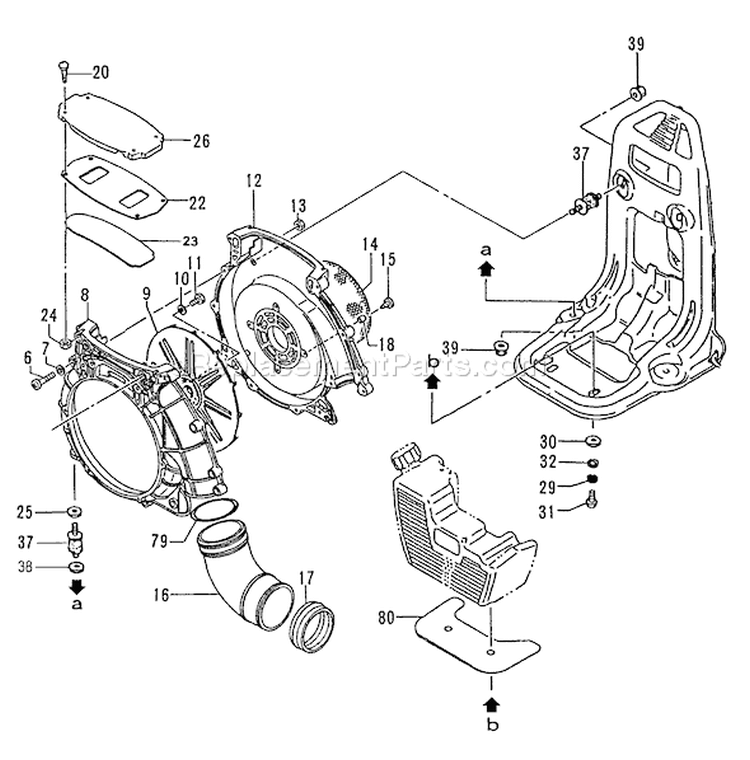

Page A Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
  • A-6
    Screw 5X35 – Part Number: 6694901
    Screw 5X35
    Part Number: 6694901
      No Longer Available
  • A-7
    Small Washer 5 – Part Number: 6684864
    Small Washer 5
    Part Number: 6684864
      No Longer Available
  • A-8
    Case-Fan E – Part Number: 103131680
    Case-Fan E
    Part Number: 103131680
      No Longer Available
  • A-9
    Fan – Part Number: 6687170
    Fan
    Part Number: 6687170
      No Longer Available
  • A-10
    Washer-S-6 – Part Number: 6695221
    Washer-S-6
    Part Number: 6695221
      Special Order
    $5.95
  • A-11
    Bolt-6X30 – Part Number: 6694991
    Bolt-6X30
    Part Number: 6694991
      Special Order
    $5.95
  • A-12
    Case-Fan-S – Part Number: 6685634
    Case-Fan-S
    Part Number: 6685634
      No Longer Available
  • A-13
    Hex. Nut 5 – Part Number: 6684965
    Hex. Nut 5
    Part Number: 6684965
      In Stock
    $6.15
  • A-14
    Protection Net – Part Number: 6686260
    Protection Net
    Part Number: 6686260
      No Longer Available
  • A-15
    Screw-Tapping-5X20 – Part Number: 6695254
    Screw-Tapping-5X20
    Part Number: 6695254
      Special Order
    $5.95
  • A-16
    Pipe-Blow – Part Number: 6688423
    Pipe-Blow
    Part Number: 6688423
      In Stock
    $27.95
  • A-17
    Band-Pipe – Part Number: 6686784
    Band-Pipe
    Part Number: 6686784
      Special Order
    $8.69
  • A-18
    Collar – Part Number: 6686375
    Collar
    Part Number: 6686375
      No Longer Available
  • A-20
    Screw-6X30 – Part Number: 6694940
    Screw-6X30
    Part Number: 6694940
      No Longer Available
  • A-22
    Gasket-Oil Seat – Part Number: 6691701
    Gasket-Oil Seat
    Part Number: 6691701
      Special Order
    $9.13
  • A-23
    Plate-Air Guide – Part Number: 6685654
    Plate-Air Guide
    Part Number: 6685654
      Special Order
    $7.95
  • A-24
    Hex. Nut 6 – Part Number: 6684792
    Hex. Nut 6
    Part Number: 6684792
      Special Order
    $5.95
  • A-25
    Nut-6 – Part Number: 6685863
    Nut-6
    Part Number: 6685863
      No Longer Available
  • A-26
    Cover-Fan Case – Part Number: 6686319
    Cover-Fan Case
    Part Number: 6686319
      No Longer Available
  • A-29
    Lock Washer – Part Number: 6695219
    Lock Washer
    Part Number: 6695219
      No Longer Available
  • A-30
    Washer – Part Number: 6684639
    Washer
    Part Number: 6684639
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • A-31
    Screw 6X18 – Part Number: 6694932
    Screw 6X18
    Part Number: 6694932
      No Longer Available
  • A-32
    Washer-3.2X25 – Part Number: 6685855
    Washer-3.2X25
    Part Number: 6685855
      Special Order
    $5.95
  • A-37
    Cushion Rubber – Part Number: 3031307200
    Cushion Rubber
    Part Number: 3031307200
      No Longer Available
  • A-38
    Spacer-7.5X30X3 – Part Number: 6690191
    Spacer-7.5X30X3
    Part Number: 6690191
      Special Order
    $5.95
  • A-39
    Nut-Special – Part Number: 6685864
    Nut-Special
    Part Number: 6685864
      No Longer Available
  • A-79
    O-Ring-P-70 – Part Number: 6695686
    O-Ring-P-70
    Part Number: 6695686
      No Longer Available
  • A-80
    Tank Plate – Part Number: 6691957
    Tank Plate
    Part Number: 6691957
      Special Order
    $5.95
Page B

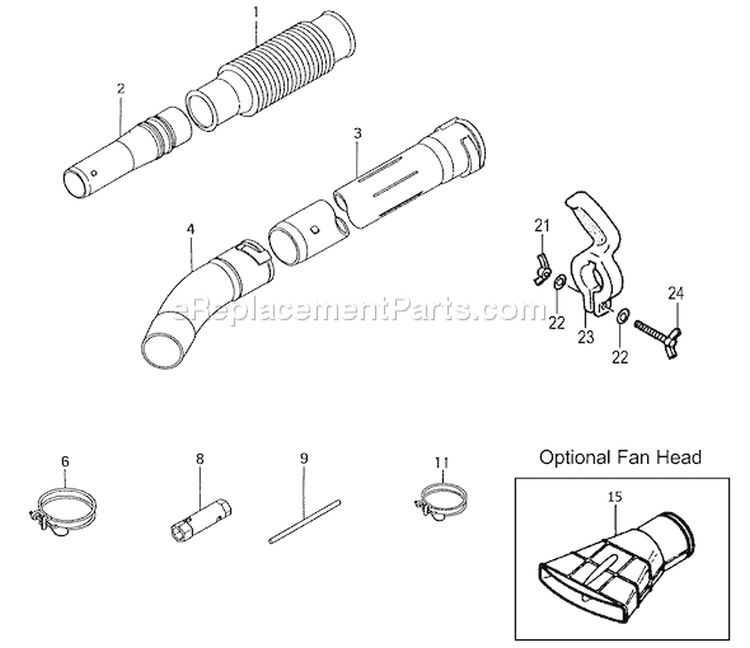

Page B Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
  • B-1
    Pipe-flexible – Part Number: 6686796
    Pipe-flexible
    Part Number: 6686796
      No Longer Available
  • B-2
    Pipe-Swivel – Part Number: 6686814
    Pipe-Swivel
    Part Number: 6686814
      No Longer Available
  • B-3
    Pipe-Straight-Long – Part Number: 6686819
    Pipe-Straight-Long
    Part Number: 6686819
      No Longer Available
  • B-4
    Pipe-Bent – Part Number: 6686824
    Pipe-Bent
    Part Number: 6686824
      No Longer Available
  • B-6
    Clamp-Wire 92 – Part Number: 6686873
    Clamp-Wire 92
    Part Number: 6686873
      No Longer Available
  • B-8
    Spanner – Part Number: 6684764
    Spanner
    Part Number: 6684764
      No Longer Available
  • B-9
    Handle-8X120 – Part Number: 6694822
    Handle-8X120
    Part Number: 6694822
      Special Order
    $5.95
  • B-11
    Wire Clamp 78 – Part Number: 6686884
    Wire Clamp 78
    Part Number: 6686884
      No Longer Available
  • B-15
    Fan Head – Part Number: 6688430
    Fan Head
    Part Number: 6688430
      No Longer Available
  • B-21
    Wing Nut 6 – Part Number: 6696285
    Wing Nut 6
    Part Number: 6696285
      No Longer Available
  • B-22
    Washer – Part Number: 6684639
    Washer
    Part Number: 6684639
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • B-23
    Grip 60 dia. – Part Number: 6688298
    Grip 60 dia.
    Part Number: 6688298
      No Longer Available
  • B-24
    Bolt-Wing 6X50 – Part Number: 6695096
    Bolt-Wing 6X50
    Part Number: 6695096
      No Longer Available
Page C
Page C Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
  • C-0
    Carburetor Set – Part Number: 6690480
    Carburetor Set
    Part Number: 6690480
      No Longer Available
  • C-2
    Body-Pump – Part Number: 6684879
    Body-Pump
    Part Number: 6684879
      Special Order
    $50.95
  • C-3
    Priming Pump Comp. – Part Number: 6684687
    Priming Pump Comp.
    Part Number: 6684687
      No Longer Available
  • C-4
    Diaphragm Cover – Part Number: 6684688
    Diaphragm Cover
    Part Number: 6684688
      No Longer Available
  • C-5
    Body-Priming – Part Number: 4472510820
    Body-Priming
    Part Number: 4472510820
      No Longer Available
  • C-10
    Jet-Main-#41 – Part Number: 6691852
    Jet-Main-#41
    Part Number: 6691852
      No Longer Available
  • C-11
    O-Ring – Part Number: 5502510020
    O-Ring
    Part Number: 5502510020
      No Longer Available
  • C-12
    Ring-Stop – Part Number: 4892510020
    Ring-Stop
    Part Number: 4892510020
      No Longer Available
  • C-13
    Swivel – Part Number: 6684697
    Swivel
    Part Number: 6684697
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • C-15
    Screw-Throttle Set – Part Number: 6684870
    Screw-Throttle Set
    Part Number: 6684870
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • C-16
    Stay-Adjust-Cable – Part Number: 6684873
    Stay-Adjust-Cable
    Part Number: 6684873
      No Longer Available
  • C-17
    Nut-6 – Part Number: 6684872
    Nut-6
    Part Number: 6684872
      In Stock
    $6.15
  • C-18
    Adjuster-Cable – Part Number: 6684871
    Adjuster-Cable
    Part Number: 6684871
      In Stock
    $10.33
  • C-19
    Cleaner Packing – Part Number: 6684875
    Cleaner Packing
    Part Number: 6684875
      No Longer Available
  • C-20
    Set Screw – Part Number: 6691312
    Set Screw
    Part Number: 6691312
      No Longer Available
  • C-21
    Washer-Thrust – Part Number: 6684874
    Washer-Thrust
    Part Number: 6684874
      Special Order
    $5.95
  • C-201
    Inlet Screen – Part Number: 6684700
    Inlet Screen
    Part Number: 6684700
      In Stock
    $5.68
Page D

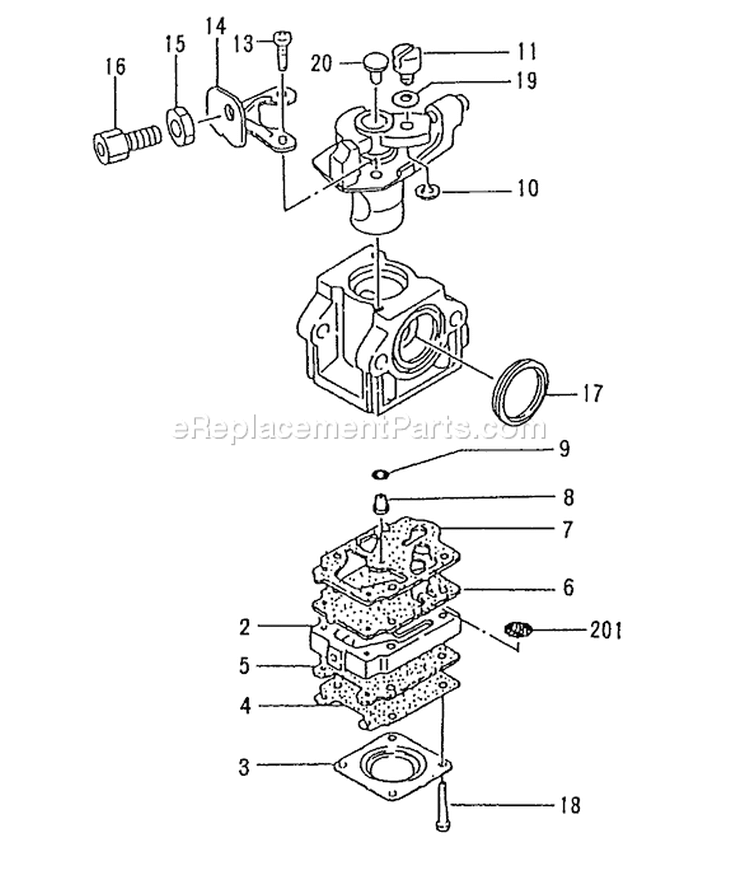

Page D Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
  • D-0
    Carburetor Set – Part Number: 6690479
    Carburetor Set
    Part Number: 6690479
      Special Order
    $135.12
  • D-2
    Body-Pump – Part Number: 6691432
    Body-Pump
    Part Number: 6691432
      In Stock
    $48.03
  • D-3
    Diaphragm Cover – Part Number: 6685222
    Diaphragm Cover
    Part Number: 6685222
      No Longer Available
  • D-8
    Jet-Main-#46 – Part Number: 6691853
    Jet-Main-#46
    Part Number: 6691853
      No Longer Available
  • D-9
    O-Ring – Part Number: 6684695
    O-Ring
    Part Number: 6684695
      No Longer Available
  • D-10
    STOP RING – Part Number: 6684696
    STOP RING
    Part Number: 6684696
      No Longer Available
  • D-11
    Swivel – Part Number: 6684697
    Swivel
    Part Number: 6684697
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • D-13
    Screw-Throttle Set – Part Number: 6684870
    Screw-Throttle Set
    Part Number: 6684870
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • D-14
    Stay-Adjust-Cable – Part Number: 6684873
    Stay-Adjust-Cable
    Part Number: 6684873
      No Longer Available
  • D-15
    Nut-6 – Part Number: 6684872
    Nut-6
    Part Number: 6684872
      In Stock
    $6.15
  • D-16
    Adjuster-Cable – Part Number: 6684871
    Adjuster-Cable
    Part Number: 6684871
      In Stock
    $10.33
  • D-17
    Cleaner Packing – Part Number: 6684875
    Cleaner Packing
    Part Number: 6684875
      No Longer Available
  • D-18
    Set Screw – Part Number: 6691312
    Set Screw
    Part Number: 6691312
      No Longer Available
  • D-19
    Washer-Thrust – Part Number: 6684874
    Washer-Thrust
    Part Number: 6684874
      Special Order
    $5.95
  • D-201
    Inlet Screen – Part Number: 6684700
    Inlet Screen
    Part Number: 6684700
      In Stock
    $5.68
  • E-20
    Crank Shaft Shim 0.05 – Part Number: 6686476
    Crank Shaft Shim 0.05
    Part Number: 6686476
      Special Order
    $5.95
Page E

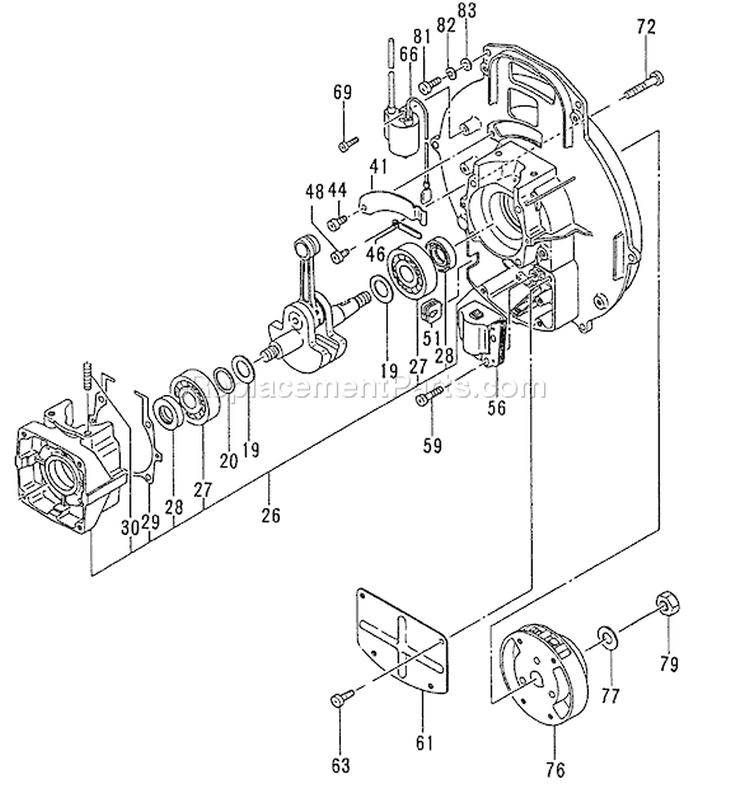

Page E Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page F
Page F Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page G
Page G Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
  • G-2
    Decal – Part Number: 6694618
    Decal
    Part Number: 6694618
      Special Order
    $5.95
  • G-3
    Decal-Tbl-4610 – Part Number: 6694163
    Decal-Tbl-4610
    Part Number: 6694163
      No Longer Available
  • G-5
    Decal-Caution – Part Number: 6694572
    Decal-Caution
    Part Number: 6694572
      No Longer Available
  • G-6
    Decal-Caution – Part Number: 6694439
    Decal-Caution
    Part Number: 6694439
      No Longer Available
  • G-20
    Decal – Part Number: 6694564
    Decal
    Part Number: 6694564
      Special Order
    $5.95
Page H
Page H Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
  • H-36
    Frame – Part Number: 6685803
    Frame
    Part Number: 6685803
      Special Order
    $125.68
  • H-39
    Nut-Special – Part Number: 6685864
    Nut-Special
    Part Number: 6685864
      No Longer Available
  • H-40
    Band – Part Number: 6685819
    Band
    Part Number: 6685819
      In Stock
    $21.53
  • H-44
    Screw-6X16 – Part Number: 6694961
    Screw-6X16
    Part Number: 6694961
      No Longer Available
  • H-46
    Cushion – Part Number: 6685812
    Cushion
    Part Number: 6685812
      In Stock
    $47.78
  • H-49
    Fastener – Part Number: 6686241
    Fastener
    Part Number: 6686241
      No Longer Available
  • H-51
    Ring-Holding – Part Number: 6686140
    Ring-Holding
    Part Number: 6686140
      Special Order
    $5.95
  • H-55
    Nut-Lock-6 – Part Number: 6695164
    Nut-Lock-6
    Part Number: 6695164
      No Longer Available
  • H-56
    Screw 6X25 – Part Number: 6694938
    Screw 6X25
    Part Number: 6694938
      No Longer Available
  • H-57
    Lock Washer – Part Number: 6695219
    Lock Washer
    Part Number: 6695219
      No Longer Available
  • H-58
    Small Washer 6 – Part Number: 6695183
    Small Washer 6
    Part Number: 6695183
      Special Order
    $5.95
  • H-59
    Lever-Throttle – Part Number: 6688388
    Lever-Throttle
    Part Number: 6688388
      No Longer Available
  • H-60
    Spring-Throttle Lever – Part Number: 6689248
    Spring-Throttle Lever
    Part Number: 6689248
      No Longer Available
  • H-61
    Ball-Steel 5/32 – Part Number: 6689249
    Ball-Steel 5/32
    Part Number: 6689249
      Special Order
    $5.95
  • H-62
    Collar – Part Number: 6688341
    Collar
    Part Number: 6688341
      Special Order
    $7.95
  • H-64
    Nut-8 – Part Number: 6695128
    Nut-8
    Part Number: 6695128
      Special Order
    $5.95
  • H-66
    Knob – Part Number: 6689262
    Knob
    Part Number: 6689262
      No Longer Available
  • H-67
    Arm-Throttle – Part Number: 6688323
    Arm-Throttle
    Part Number: 6688323
      Special Order
    $24.95
  • H-68
    Bracket-Throttle Lever – Part Number: 6686053
    Bracket-Throttle Lever
    Part Number: 6686053
      Special Order
    $9.40
  • H-69
    Nut-8 – Part Number: 6695165
    Nut-8
    Part Number: 6695165
      No Longer Available
  • H-70
    Split Pin – Part Number: 6695241
    Split Pin
    Part Number: 6695241
      No Longer Available
  • H-71
    Washer – Part Number: 6684639
    Washer
    Part Number: 6684639
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • H-73
    Screw-6X30/S – Part Number: 6695364
    Screw-6X30/S
    Part Number: 6695364
      No Longer Available
  • H-74
    Cover-Throttle Lever Arm – Part Number: 6688291
    Cover-Throttle Lever Arm
    Part Number: 6688291
      Special Order
    $11.48
  • H-75
    Screw-Tapping-4X10 – Part Number: 6695245
    Screw-Tapping-4X10
    Part Number: 6695245
      No Longer Available
  • H-76
    Hex. Nut 6 – Part Number: 6684792
    Hex. Nut 6
    Part Number: 6684792
      Special Order
    $5.95
  • H-77
    Wire-throttle – Part Number: 6693894
    Wire-throttle
    Part Number: 6693894
      No Longer Available
  • H-78
    Throttle Assy – Part Number: 6695956
    Throttle Assy
    Part Number: 6695956
      No Longer Available
Page I
Page I Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page J
Page J Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page K
Page K Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
  • K-1
    Kit-Throttle-TBL – Part Number: 6696220
    Kit-Throttle-TBL
    Part Number: 6696220
      No Longer Available
  • K-2
    Lever-Throttle – Part Number: 29873
    Lever-Throttle
    Part Number: 29873
      No Longer Available
  • K-3
    Grip – Part Number: 29878
    Grip
    Part Number: 29878
      No Longer Available
  • K-4
    Band-(Left) – Part Number: 6686054
    Band-(Left)
    Part Number: 6686054
      Special Order
    $5.95
  • K-5
    Band-(Right) – Part Number: 6686137
    Band-(Right)
    Part Number: 6686137
      Special Order
    $5.95
  • K-6
    Screw-5X20 – Part Number: 29881
    Screw-5X20
    Part Number: 29881
      No Longer Available
  • K-7
    Bolt-Knob – Part Number: 29882
    Bolt-Knob
    Part Number: 29882
      No Longer Available
  • K-8
    Wire.throttle-assy – Part Number: 6694002
    Wire.throttle-assy
    Part Number: 6694002
      No Longer Available
  • K-9
    Clamp – Part Number: 29884
    Clamp
    Part Number: 29884
      No Longer Available
Page L
Page L Diagram and Parts List for  Tanaka Leaf Blower / Vacuum
Page M
Page M Diagram and Parts List for  Tanaka Leaf Blower / Vacuum

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
