RedMax Blowers Leaf Blower / Vacuum Replacement Parts For Model EBZ7500 ((01200101 AND UP)(2014-04))

RedMax Parts We Sell Only Genuine RedMax Parts

Popular Parts for EBZ7500

Search Within Model

Browse all Parts Search by Area

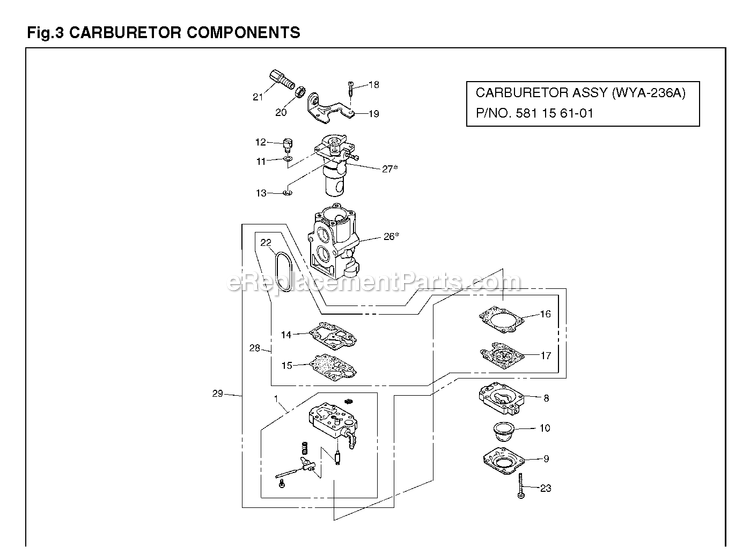

Carburetor Details Diagram and Parts List for (01200101 AND UP)(2014-04) RedMax Leaf Blower / Vacuum
Carburetor Details

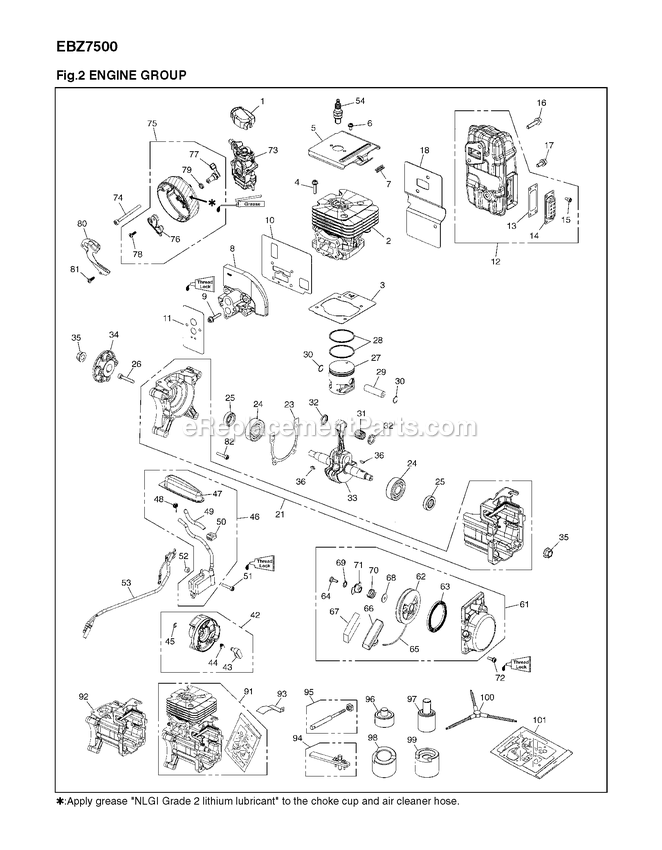

Engine Diagram and Parts List for (01200101 AND UP)(2014-04) RedMax Leaf Blower / Vacuum
Engine
Handle And Controls Diagram and Parts List for (01200101 AND UP)(2014-04) RedMax Leaf Blower / Vacuum
Handle And Controls

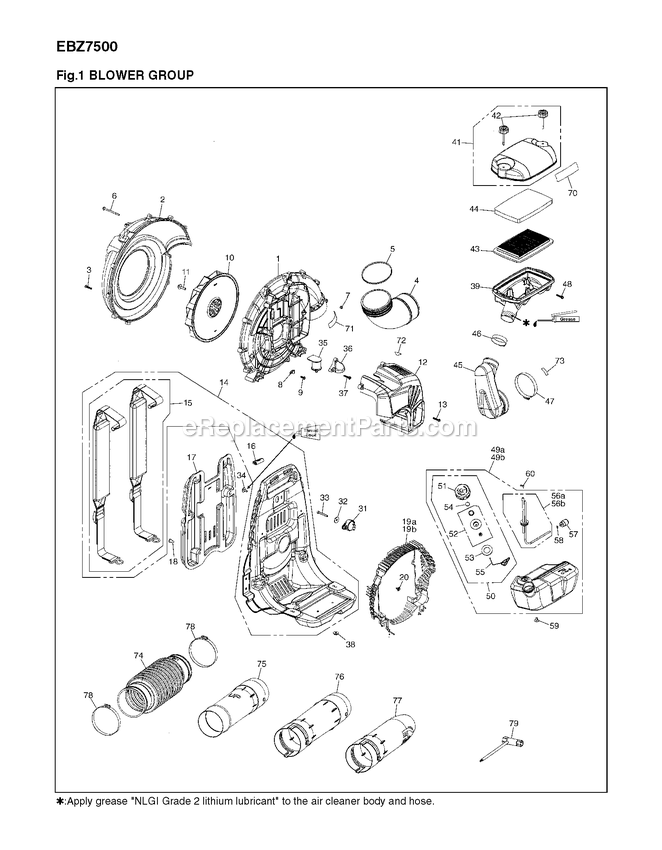

Housing Diagram and Parts List for (01200101 AND UP)(2014-04) RedMax Leaf Blower / Vacuum
Housing
Previous Showing All Parts Next
Carburetor Details
Carburetor Details Diagram and Parts List for (01200101 AND UP)(2014-04) RedMax Leaf Blower / Vacuum
  • 1
    Body Carburetor – Part Number: 544363501
    Body Carburetor
    Part Number: 544363501
      Special Order
    $98.33
  • 1
    VOLUTE – Part Number: 576561201
    VOLUTE
    Part Number: 576561201
      Special Order
    $98.33
  • 2
    VOLUTE,COVER – Part Number: 576561301
    VOLUTE,COVER
    Part Number: 576561301
      Special Order
    $81.29
  • 2
    CYLINDER ASSEMBLY – Part Number: 577257301
    CYLINDER ASSEMBLY
    Part Number: 577257301
      Special Order
    $129.17
  • 3
    Gasket – Part Number: 576589401
    Gasket
    Part Number: 576589401
      In Stock
    $8.12
  • 3
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 4
    Bolt – Part Number: 506745201
    Bolt
    Part Number: 506745201
      In Stock
    Minimum Quantity of 2 required
    $6.48
  • 4
    ELBOW – Part Number: 576561401
    ELBOW
    Part Number: 576561401
      On Order
    $29.24
  • 5
    O-Ring – Part Number: 505179801
    O-Ring
    Part Number: 505179801
      Special Order
    $6.48
  • 5
    Plate – Part Number: 576589501
    Plate
    Part Number: 576589501
      Special Order
    $6.51
  • 6
    Screw – Part Number: 544256801
    Screw
    Part Number: 544256801
      In Stock
    $6.47
  • 6
    Screw – Part Number: 544264601
    Screw
    Part Number: 544264601
      In Stock
    $6.48
  • 7
    Grommet – Part Number: 576589601
    Grommet
    Part Number: 576589601
      Special Order
    $6.47
  • 7
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $6.47
  • 8
    Body – Part Number: 506740901
    Body
    Part Number: 506740901
      In Stock
    $33.98
  • 8
    Clamp – Part Number: 521525101
    Clamp
    Part Number: 521525101
      Special Order
    $6.47
  • 8
    INSULATOR – Part Number: 578108301
    INSULATOR
    Part Number: 578108301
      In Stock
    $32.51
  • 9
    Bolt – Part Number: 576589801
    Bolt
    Part Number: 576589801
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 9
    Cover – Part Number: 506741001
    Cover
    Part Number: 506741001
      Special Order
    $8.12
  • 10
    Gasket – Part Number: 577694801
    Gasket
    Part Number: 577694801
      In Stock
    $14.60
  • 10
    Pump – Part Number: 505306701
    Pump
    Part Number: 505306701
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $12.97
  • 10
    Fan – Part Number: 589266101
    Fan
    Part Number: 589266101
      Special Order
    $51.72
  • 11
    Bolt – Part Number: 576561601
    Bolt
    Part Number: 576561601
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 11
    Gasket – Part Number: 577089601
    Gasket
    Part Number: 577089601
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 11
    Washer – Part Number: 506746101
    Washer
    Part Number: 506746101
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 12
    Swivel – Part Number: 506741201
    Swivel
    Part Number: 506741201
      Special Order
    $6.48
  • 12
    Muffler Assembly – Part Number: 585044201
    Muffler Assembly
    Part Number: 585044201
      Special Order
    $81.29
  • 12
    ENGINE COVER – Part Number: 576561701
    ENGINE COVER
    Part Number: 576561701
      In Stock
    $41.36
  • 13
    Ring – Part Number: 506738601
    Ring
    Part Number: 506738601
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 13
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 13
    Spark Arrester – Part Number: 585044401
    Spark Arrester
    Part Number: 585044401
      On Order
    $6.47
  • 14
    Diffusor – Part Number: 576590601
    Diffusor
    Part Number: 576590601
      Special Order
    $9.74
  • 14
    Gasket – Part Number: 506745101
    Gasket
    Part Number: 506745101
      In Stock
    $14.60
  • 14
    FRAME ASSEMBLY – Part Number: 576561802
    FRAME ASSEMBLY
    Part Number: 576561802
      Special Order
    $85.23
  • 15
    Bolt – Part Number: 544362701
    Bolt
    Part Number: 544362701
      Special Order
    $6.47
  • 15
    Trimmer Carburetor Diaphragm – Part Number: 506689801
    Trimmer Carburetor Diaphragm
    Part Number: 506689801
      In Stock
    $6.47
  • 15
    BAND ASSEMBLY (RPLS 848L583611 – Part Number: 511758401
    BAND ASSEMBLY (RPLS 848L583611
    Part Number: 511758401
      In Stock
    $32.51
  • 16
    Clip – Part Number: 544270001
    Clip
    Part Number: 544270001
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.48
  • 16
    Bolt – Part Number: 576590701
    Bolt
    Part Number: 576590701
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 16
    Gasket – Part Number: 506740801
    Gasket
    Part Number: 506740801
      In Stock
    $16.23
  • 17
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $21.11
  • 17
    Pad – Part Number: 576562001
    Pad
    Part Number: 576562001
      In Stock
    $44.33
  • 17
    Bolt – Part Number: 576590801
    Bolt
    Part Number: 576590801
      Special Order
    $6.47
  • 18
    Clip – Part Number: 526476701
    Clip
    Part Number: 526476701
      In Stock
    $6.47
  • 18
    Gasket – Part Number: 576590901
    Gasket
    Part Number: 576590901
      In Stock
    $11.38
  • 18
    Screw – Part Number: 505307901
    Screw
    Part Number: 505307901
      Special Order
    $6.47
  • 19
    Bracket – Part Number: 506746001
    Bracket
    Part Number: 506746001
      Special Order
    $16.23
  • 19a
    NET – Part Number: 579659501
    NET
    Part Number: 579659501
      Special Order
    $16.23
  • 19b
    NET – Part Number: 579659501
    NET
    Part Number: 579659501
      Special Order
    $16.23
  • 20
    Clip – Part Number: 526243901
    Clip
    Part Number: 526243901
      Special Order
    $6.47
  • 20
    Nut – Part Number: 510487401
    Nut
    Part Number: 510487401
      Special Order
    $6.47
  • 21
    Screw – Part Number: 521756001
    Screw
    Part Number: 521756001
      In Stock
    $6.48
  • 21
    CRANKCASE ASSEMBLY – Part Number: 576591103
    CRANKCASE ASSEMBLY
    Part Number: 576591103
      In Stock
    $109.79
  • 22
    Ring – Part Number: 521631501
    Ring
    Part Number: 521631501
      Special Order
    $11.38
  • 23
    Gasket – Part Number: 576591601
    Gasket
    Part Number: 576591601
      In Stock
    $6.48
  • 23
    Screw – Part Number: 506741101
    Screw
    Part Number: 506741101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 24
    Bearing – Part Number: 521521301
    Bearing
    Part Number: 521521301
      In Stock
    $19.49
  • 25
    Seal – Part Number: 521521901
    Seal
    Part Number: 521521901
      Special Order
    $11.38
  • 26
    Bolt – Part Number: 515388101
    Bolt
    Part Number: 515388101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 26
    Carburetor – Part Number: 581156101
    Carburetor
    Part Number: 581156101
      In Stock
    $155.02
  • 27
    Piston – Part Number: 544259201
    Piston
    Part Number: 544259201
      Special Order
    $91.79
  • 27
    Carburetor – Part Number: 581156101
    Carburetor
    Part Number: 581156101
      In Stock
    $155.02
  • 28
    Piston Ring – Part Number: 544259301
    Piston Ring
    Part Number: 544259301
      In Stock
    $19.49
  • 28
    Gasket Kit – Part Number: 511459501
    Gasket Kit
    Part Number: 511459501
      In Stock
    $51.72
  • 29
    Piston Pin – Part Number: 544259401
    Piston Pin
    Part Number: 544259401
      Special Order
    $12.97
  • 29
    REBUILD KIT – Part Number: 511459601
    REBUILD KIT
    Part Number: 511459601
      Special Order
    $116.26
  • 30
    Snap Ring – Part Number: 521531901
    Snap Ring
    Part Number: 521531901
      Special Order
    $6.47
  • 31
    Bearing – Part Number: 576696401
    Bearing
    Part Number: 576696401
      Special Order
    $29.24
  • 31
    Damper – Part Number: 513666702
    Damper
    Part Number: 513666702
      In Stock
    $19.49
  • 32
    Washer – Part Number: 521520501
    Washer
    Part Number: 521520501
      Special Order
    $6.47
  • 32
    Washer – Part Number: 544270601
    Washer
    Part Number: 544270601
      In Stock
    $8.12
  • 33
    Bolt – Part Number: 521517201
    Bolt
    Part Number: 521517201
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 33
    CRANKSHAFT COMP – Part Number: 576591901
    CRANKSHAFT COMP
    Part Number: 576591901
      Special Order
    $198.36
  • 34
    Screw – Part Number: 544270801
    Screw
    Part Number: 544270801
      In Stock
    $6.48
  • 34
    Coupling – Part Number: 576592701
    Coupling
    Part Number: 576592701
      In Stock
    $32.51
  • 35
    Damper – Part Number: 576562201
    Damper
    Part Number: 576562201
      Special Order
    $29.24
  • 36
    Key – Part Number: 506689401
    Key
    Part Number: 506689401
      In Stock
    $6.47
  • 36
    BRACKET – Part Number: 576562301
    BRACKET
    Part Number: 576562301
      Special Order
    $6.51
  • 37
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 38
    Nut – Part Number: 513667501
    Nut
    Part Number: 513667501
      In Stock
    $7.05
  • 39
    BODY – Part Number: 576563701
    BODY
    Part Number: 576563701
      Special Order
    $33.98
  • 41
    COVER – Part Number: 576563801
    COVER
    Part Number: 576563801
      Special Order
    $33.98
  • 42
    Knob Bolt – Part Number: 544271401
    Knob Bolt
    Part Number: 544271401
      Special Order
    $14.64
  • 42
    Rotor – Part Number: 587655101
    Rotor
    Part Number: 587655101
      Special Order
    $48.75
  • 43
    Element – Part Number: 544271501
    Element
    Part Number: 544271501
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $36.94
  • 43
    Ratchet – Part Number: 587655001
    Ratchet
    Part Number: 587655001
      Special Order
    $11.38
  • 44
    Element – Part Number: 544271601
    Element
    Part Number: 544271601
      In Stock
    $24.37
  • 44
    Spring – Part Number: 587654901
    Spring
    Part Number: 587654901
      Special Order
    $6.47
  • 45
    Ring – Part Number: 587654801
    Ring
    Part Number: 587654801
      Special Order
    $6.47
  • 45
    HOSE – Part Number: 584642301
    HOSE
    Part Number: 584642301
      Special Order
    $36.94
  • 46
    Clamp – Part Number: 544271901
    Clamp
    Part Number: 544271901
      Special Order
    $6.47
  • 46
    COIL ASSEMBLY – Part Number: 598471801
    COIL ASSEMBLY
    Part Number: 598471801
      Special Order
    $60.97
  • 47
    Clamp – Part Number: 544274001
    Clamp
    Part Number: 544274001
      In Stock
    $6.48
  • 47
    SPARK PLUG CAP – Part Number: 587654201
    SPARK PLUG CAP
    Part Number: 587654201
      Special Order
    $19.49
  • 48
    Spring – Part Number: 506655201
    Spring
    Part Number: 506655201
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 48
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 49a
    FUEL TANK – Part Number: 579140004
    FUEL TANK
    Part Number: 579140004
      Special Order
    $98.33
  • 49b
    FUEL TANK – Part Number: 579140004
    FUEL TANK
    Part Number: 579140004
      Special Order
    $98.33
  • 50
    Grommet – Part Number: 515415301
    Grommet
    Part Number: 515415301
      Special Order
    $6.47
  • 50
    Leaf Blower Tank Cap Assembly – Part Number: 504117701
    Leaf Blower Tank Cap Assembly
    Part Number: 504117701
      In Stock
    $19.49
  • 51
    Bolt – Part Number: 579383001
    Bolt
    Part Number: 579383001
      Special Order
    $6.51
  • 51
    CAP – Part Number: 505309701
    CAP
    Part Number: 505309701
      Special Order
    $6.47
  • 52
    Holder-A – Part Number: 515369401
    Holder-A
    Part Number: 515369401
      Special Order
    $9.74
  • 52
    Spacer – Part Number: 588171401
    Spacer
    Part Number: 588171401
      Special Order
    $6.47
  • 53
    Packing – Part Number: 506744301
    Packing
    Part Number: 506744301
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 53
    Cord – Part Number: 576593801
    Cord
    Part Number: 576593801
      In Stock
    $16.23
  • 54
    Sparkplug – Part Number: 528074001
    Sparkplug
    Part Number: 528074001
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $12.97
  • 54
    Filter – Part Number: 506746801
    Filter
    Part Number: 506746801
      In Stock
    $8.81
  • 55
    Stopper – Part Number: 504117901
    Stopper
    Part Number: 504117901
      In Stock
    $6.47
  • 56a
    Hose Assembly – Part Number: 597967304
    Hose Assembly
    Part Number: 597967304
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $24.37
  • 56b
    Hose Assembly – Part Number: 597967304
    Hose Assembly
    Part Number: 597967304
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $24.37
  • 57
    Chainsaw Fuel Filter – Part Number: 591375401
    $14.60
  • 58
    Clip – Part Number: 506707001
    Clip
    Part Number: 506707001
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.47
  • 59
    Screw – Part Number: 577628801
    Screw
    Part Number: 577628801
      Special Order
    $6.47
  • 60
    Clip – Part Number: 506741501
    Clip
    Part Number: 506741501
      In Stock
    $6.47
  • 61
    RECOIL ASSEMBLY – Part Number: 576594001
    RECOIL ASSEMBLY
    Part Number: 576594001
      In Stock
    $74.51
  • 62
    Reel – Part Number: 576594201
    Reel
    Part Number: 576594201
      Special Order
    $12.97
  • 63
    Spring – Part Number: 521629601
    Spring
    Part Number: 521629601
      Special Order
    $29.24
  • 64
    Screw – Part Number: 515367101
    Screw
    Part Number: 515367101
      On Order
    $6.47
  • 65
    Rope – Part Number: 577053101
    Rope
    Part Number: 577053101
      Special Order
    $9.74
  • 66
    Knob – Part Number: 521630001
    Knob
    Part Number: 521630001
      Special Order
    $11.38
  • 67
    Cover – Part Number: 521631301
    Cover
    Part Number: 521631301
      Special Order
    $6.47
  • 68
    Washer – Part Number: 521630801
    Washer
    Part Number: 521630801
      Special Order
    $6.47
  • 69
    Washer – Part Number: 521631201
    Washer
    Part Number: 521631201
      Special Order
    $5.62
  • 70
    Spring – Part Number: 521630601
    Spring
    Part Number: 521630601
      Special Order
    $6.47
  • 70
    DECAL,CLEANER – Part Number: 576564401
    DECAL,CLEANER
    Part Number: 576564401
      Special Order
    $6.51
  • 71
    Plate – Part Number: 521630301
    Plate
    Part Number: 521630301
      Special Order
    $12.97
  • 71
    DECAL – Part Number: 577083401
    DECAL
    Part Number: 577083401
      Special Order
    $6.47
  • 72
    Bolt Torx – Part Number: 506745601
    Bolt Torx
    Part Number: 506745601
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 72
    Label – Part Number: 521553601
    Label
    Part Number: 521553601
      Special Order
    $6.47
  • 73
    Label – Part Number: 521740201
    Label
    Part Number: 521740201
      Special Order
    $6.47
  • 73
    Carburetor – Part Number: 581156101
    Carburetor
    Part Number: 581156101
      In Stock
    $155.02
  • 74
    Bolt – Part Number: 515390701
    Bolt
    Part Number: 515390701
      Special Order
    $6.47
  • 74
    Hose – Part Number: 587555301
    Hose
    Part Number: 587555301
      In Stock
    $29.24
  • 75
    Cup – Part Number: 576594501
    Cup
    Part Number: 576594501
      In Stock
    $36.94
  • 75
    Pipe – Part Number: 576564801
    Pipe
    Part Number: 576564801
      Special Order
    $29.24
  • 76
    Plate Choke – Part Number: 576594701
    Plate Choke
    Part Number: 576594701
      In Stock
    $8.12
  • 76
    PIPE – Part Number: 576564901
    PIPE
    Part Number: 576564901
      Special Order
    $12.97
  • 77
    Lever – Part Number: 576594801
    Lever
    Part Number: 576594801
    ★★★★★
    ★★★★★
    (1)
      On Order
    $8.11
  • 77
    PIPE – Part Number: 576565001
    PIPE
    Part Number: 576565001
      Special Order
    $11.38
  • 78
    Clamp – Part Number: 544274101
    Clamp
    Part Number: 544274101
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.47
  • 78
    Screw – Part Number: 506673801
    Screw
    Part Number: 506673801
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 79
    0-Ring – Part Number: 516136001
    0-Ring
    Part Number: 516136001
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 79
    Socket – Part Number: 521533001
    Socket
    Part Number: 521533001
      In Stock
    $9.74
  • 80
    Plate – Part Number: 582900001
    Plate
    Part Number: 582900001
      Special Order
    $8.12
  • 81
    Screw – Part Number: 506673801
    Screw
    Part Number: 506673801
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 82
    Bolt – Part Number: 576564301
    Bolt
    Part Number: 576564301
      In Stock
    Minimum Quantity of 2 required
    $6.48
  • 91
    SHORT BLOCK – Part Number: 579655701
    SHORT BLOCK
    Part Number: 579655701
      Special Order
    $437.68
  • 92
    CRANKCASE ASSEMBLY – Part Number: 577083801
    CRANKCASE ASSEMBLY
    Part Number: 577083801
      Special Order
    $185.96
  • 93
    GAUGE – Part Number: 513673701
    GAUGE
    Part Number: 513673701
      Special Order
    $51.72
  • 94
    PULLER ASSEMBLY – Part Number: 577409701
    PULLER ASSEMBLY
    Part Number: 577409701
      Special Order
    $155.02
  • 95
    ROD-A – Part Number: 513181201
    ROD-A
    Part Number: 513181201
      Special Order
    $247.21
  • 96
    BEARING GUIDE – Part Number: 577409801
    BEARING GUIDE
    Part Number: 577409801
      Special Order
    $48.75
  • 97
    OILSEAL GUIDE – Part Number: 577409901
    OILSEAL GUIDE
    Part Number: 577409901
      Special Order
    $129.17
  • 98
    SUPPORT CRANKCASE -S – Part Number: 577410101
    SUPPORT CRANKCASE -S
    Part Number: 577410101
      Special Order
    $74.51
  • 99
    SUPPORT CRANKCASE - F – Part Number: 577410001
    SUPPORT CRANKCASE - F
    Part Number: 577410001
      Special Order
    $67.74
  • 100
    WRENCH – Part Number: 578289001
    WRENCH
    Part Number: 578289001
      Special Order
    $129.17
  • 101
    GASKET KIT – Part Number: 577083701
    GASKET KIT
    Part Number: 577083701
      Special Order
    $41.39
Engine
Engine Diagram and Parts List for (01200101 AND UP)(2014-04) RedMax Leaf Blower / Vacuum
  • 1
    VOLUTE – Part Number: 576561201
    VOLUTE
    Part Number: 576561201
      Special Order
    $98.33
  • 1
    Body Carburetor – Part Number: 544363501
    Body Carburetor
    Part Number: 544363501
      Special Order
    $98.33
  • 2
    CYLINDER ASSEMBLY – Part Number: 577257301
    CYLINDER ASSEMBLY
    Part Number: 577257301
      Special Order
    $129.17
  • 2
    VOLUTE,COVER – Part Number: 576561301
    VOLUTE,COVER
    Part Number: 576561301
      Special Order
    $81.29
  • 3
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 3
    Gasket – Part Number: 576589401
    Gasket
    Part Number: 576589401
      In Stock
    $8.12
  • 4
    ELBOW – Part Number: 576561401
    ELBOW
    Part Number: 576561401
      On Order
    $29.24
  • 4
    Bolt – Part Number: 506745201
    Bolt
    Part Number: 506745201
      In Stock
    Minimum Quantity of 2 required
    $6.48
  • 5
    Plate – Part Number: 576589501
    Plate
    Part Number: 576589501
      Special Order
    $6.51
  • 5
    O-Ring – Part Number: 505179801
    O-Ring
    Part Number: 505179801
      Special Order
    $6.48
  • 6
    Screw – Part Number: 544264601
    Screw
    Part Number: 544264601
      In Stock
    $6.48
  • 6
    Screw – Part Number: 544256801
    Screw
    Part Number: 544256801
      In Stock
    $6.47
  • 7
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $6.47
  • 7
    Grommet – Part Number: 576589601
    Grommet
    Part Number: 576589601
      Special Order
    $6.47
  • 8
    INSULATOR – Part Number: 578108301
    INSULATOR
    Part Number: 578108301
      In Stock
    $32.51
  • 8
    Clamp – Part Number: 521525101
    Clamp
    Part Number: 521525101
      Special Order
    $6.47
  • 8
    Body – Part Number: 506740901
    Body
    Part Number: 506740901
      In Stock
    $33.98
  • 9
    Cover – Part Number: 506741001
    Cover
    Part Number: 506741001
      Special Order
    $8.12
  • 9
    Bolt – Part Number: 576589801
    Bolt
    Part Number: 576589801
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 10
    Fan – Part Number: 589266101
    Fan
    Part Number: 589266101
      Special Order
    $51.72
  • 10
    Pump – Part Number: 505306701
    Pump
    Part Number: 505306701
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $12.97
  • 10
    Gasket – Part Number: 577694801
    Gasket
    Part Number: 577694801
      In Stock
    $14.60
  • 11
    Washer – Part Number: 506746101
    Washer
    Part Number: 506746101
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 11
    Gasket – Part Number: 577089601
    Gasket
    Part Number: 577089601
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 11
    Bolt – Part Number: 576561601
    Bolt
    Part Number: 576561601
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 12
    ENGINE COVER – Part Number: 576561701
    ENGINE COVER
    Part Number: 576561701
      In Stock
    $41.36
  • 12
    Muffler Assembly – Part Number: 585044201
    Muffler Assembly
    Part Number: 585044201
      Special Order
    $81.29
  • 12
    Swivel – Part Number: 506741201
    Swivel
    Part Number: 506741201
      Special Order
    $6.48
  • 13
    Spark Arrester – Part Number: 585044401
    Spark Arrester
    Part Number: 585044401
      On Order
    $6.47
  • 13
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 13
    Ring – Part Number: 506738601
    Ring
    Part Number: 506738601
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 14
    FRAME ASSEMBLY – Part Number: 576561802
    FRAME ASSEMBLY
    Part Number: 576561802
      Special Order
    $85.23
  • 14
    Gasket – Part Number: 506745101
    Gasket
    Part Number: 506745101
      In Stock
    $14.60
  • 14
    Diffusor – Part Number: 576590601
    Diffusor
    Part Number: 576590601
      Special Order
    $9.74
  • 15
    BAND ASSEMBLY (RPLS 848L583611 – Part Number: 511758401
    BAND ASSEMBLY (RPLS 848L583611
    Part Number: 511758401
      In Stock
    $32.51
  • 15
    Trimmer Carburetor Diaphragm – Part Number: 506689801
    Trimmer Carburetor Diaphragm
    Part Number: 506689801
      In Stock
    $6.47
  • 15
    Bolt – Part Number: 544362701
    Bolt
    Part Number: 544362701
      Special Order
    $6.47
  • 16
    Gasket – Part Number: 506740801
    Gasket
    Part Number: 506740801
      In Stock
    $16.23
  • 16
    Bolt – Part Number: 576590701
    Bolt
    Part Number: 576590701
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 16
    Clip – Part Number: 544270001
    Clip
    Part Number: 544270001
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.48
  • 17
    Bolt – Part Number: 576590801
    Bolt
    Part Number: 576590801
      Special Order
    $6.47
  • 17
    Pad – Part Number: 576562001
    Pad
    Part Number: 576562001
      In Stock
    $44.33
  • 17
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $21.11
  • 18
    Screw – Part Number: 505307901
    Screw
    Part Number: 505307901
      Special Order
    $6.47
  • 18
    Gasket – Part Number: 576590901
    Gasket
    Part Number: 576590901
      In Stock
    $11.38
  • 18
    Clip – Part Number: 526476701
    Clip
    Part Number: 526476701
      In Stock
    $6.47
  • 19
    Bracket – Part Number: 506746001
    Bracket
    Part Number: 506746001
      Special Order
    $16.23
  • 19a
    NET – Part Number: 579659501
    NET
    Part Number: 579659501
      Special Order
    $16.23
  • 19b
    NET – Part Number: 579659501
    NET
    Part Number: 579659501
      Special Order
    $16.23
  • 20
    Nut – Part Number: 510487401
    Nut
    Part Number: 510487401
      Special Order
    $6.47
  • 20
    Clip – Part Number: 526243901
    Clip
    Part Number: 526243901
      Special Order
    $6.47
  • 21
    CRANKCASE ASSEMBLY – Part Number: 576591103
    CRANKCASE ASSEMBLY
    Part Number: 576591103
      In Stock
    $109.79
  • 21
    Screw – Part Number: 521756001
    Screw
    Part Number: 521756001
      In Stock
    $6.48
  • 22
    Ring – Part Number: 521631501
    Ring
    Part Number: 521631501
      Special Order
    $11.38
  • 23
    Screw – Part Number: 506741101
    Screw
    Part Number: 506741101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 23
    Gasket – Part Number: 576591601
    Gasket
    Part Number: 576591601
      In Stock
    $6.48
  • 24
    Bearing – Part Number: 521521301
    Bearing
    Part Number: 521521301
      In Stock
    $19.49
  • 25
    Seal – Part Number: 521521901
    Seal
    Part Number: 521521901
      Special Order
    $11.38
  • 26
    Carburetor – Part Number: 581156101
    Carburetor
    Part Number: 581156101
      In Stock
    $155.02
  • 26
    Bolt – Part Number: 515388101
    Bolt
    Part Number: 515388101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 27
    Carburetor – Part Number: 581156101
    Carburetor
    Part Number: 581156101
      In Stock
    $155.02
  • 27
    Piston – Part Number: 544259201
    Piston
    Part Number: 544259201
      Special Order
    $91.79
  • 28
    Gasket Kit – Part Number: 511459501
    Gasket Kit
    Part Number: 511459501
      In Stock
    $51.72
  • 28
    Piston Ring – Part Number: 544259301
    Piston Ring
    Part Number: 544259301
      In Stock
    $19.49
  • 29
    REBUILD KIT – Part Number: 511459601
    REBUILD KIT
    Part Number: 511459601
      Special Order
    $116.26
  • 29
    Piston Pin – Part Number: 544259401
    Piston Pin
    Part Number: 544259401
      Special Order
    $12.97
  • 30
    Snap Ring – Part Number: 521531901
    Snap Ring
    Part Number: 521531901
      Special Order
    $6.47
  • 31
    Damper – Part Number: 513666702
    Damper
    Part Number: 513666702
      In Stock
    $19.49
  • 31
    Bearing – Part Number: 576696401
    Bearing
    Part Number: 576696401
      Special Order
    $29.24
  • 32
    Washer – Part Number: 544270601
    Washer
    Part Number: 544270601
      In Stock
    $8.12
  • 32
    Washer – Part Number: 521520501
    Washer
    Part Number: 521520501
      Special Order
    $6.47
  • 33
    CRANKSHAFT COMP – Part Number: 576591901
    CRANKSHAFT COMP
    Part Number: 576591901
      Special Order
    $198.36
  • 33
    Bolt – Part Number: 521517201
    Bolt
    Part Number: 521517201
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 34
    Coupling – Part Number: 576592701
    Coupling
    Part Number: 576592701
      In Stock
    $32.51
  • 34
    Screw – Part Number: 544270801
    Screw
    Part Number: 544270801
      In Stock
    $6.48
  • 35
    Damper – Part Number: 576562201
    Damper
    Part Number: 576562201
      Special Order
    $29.24
  • 36
    BRACKET – Part Number: 576562301
    BRACKET
    Part Number: 576562301
      Special Order
    $6.51
  • 36
    Key – Part Number: 506689401
    Key
    Part Number: 506689401
      In Stock
    $6.47
  • 37
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 38
    Nut – Part Number: 513667501
    Nut
    Part Number: 513667501
      In Stock
    $7.05
  • 39
    BODY – Part Number: 576563701
    BODY
    Part Number: 576563701
      Special Order
    $33.98
  • 41
    COVER – Part Number: 576563801
    COVER
    Part Number: 576563801
      Special Order
    $33.98
  • 42
    Rotor – Part Number: 587655101
    Rotor
    Part Number: 587655101
      Special Order
    $48.75
  • 42
    Knob Bolt – Part Number: 544271401
    Knob Bolt
    Part Number: 544271401
      Special Order
    $14.64
  • 43
    Ratchet – Part Number: 587655001
    Ratchet
    Part Number: 587655001
      Special Order
    $11.38
  • 43
    Element – Part Number: 544271501
    Element
    Part Number: 544271501
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $36.94
  • 44
    Spring – Part Number: 587654901
    Spring
    Part Number: 587654901
      Special Order
    $6.47
  • 44
    Element – Part Number: 544271601
    Element
    Part Number: 544271601
      In Stock
    $24.37
  • 45
    HOSE – Part Number: 584642301
    HOSE
    Part Number: 584642301
      Special Order
    $36.94
  • 45
    Ring – Part Number: 587654801
    Ring
    Part Number: 587654801
      Special Order
    $6.47
  • 46
    COIL ASSEMBLY – Part Number: 598471801
    COIL ASSEMBLY
    Part Number: 598471801
      Special Order
    $60.97
  • 46
    Clamp – Part Number: 544271901
    Clamp
    Part Number: 544271901
      Special Order
    $6.47
  • 47
    SPARK PLUG CAP – Part Number: 587654201
    SPARK PLUG CAP
    Part Number: 587654201
      Special Order
    $19.49
  • 47
    Clamp – Part Number: 544274001
    Clamp
    Part Number: 544274001
      In Stock
    $6.48
  • 48
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 48
    Spring – Part Number: 506655201
    Spring
    Part Number: 506655201
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 49a
    FUEL TANK – Part Number: 579140004
    FUEL TANK
    Part Number: 579140004
      Special Order
    $98.33
  • 49b
    FUEL TANK – Part Number: 579140004
    FUEL TANK
    Part Number: 579140004
      Special Order
    $98.33
  • 50
    Leaf Blower Tank Cap Assembly – Part Number: 504117701
    Leaf Blower Tank Cap Assembly
    Part Number: 504117701
      In Stock
    $19.49
  • 50
    Grommet – Part Number: 515415301
    Grommet
    Part Number: 515415301
      Special Order
    $6.47
  • 51
    CAP – Part Number: 505309701
    CAP
    Part Number: 505309701
      Special Order
    $6.47
  • 51
    Bolt – Part Number: 579383001
    Bolt
    Part Number: 579383001
      Special Order
    $6.51
  • 52
    Spacer – Part Number: 588171401
    Spacer
    Part Number: 588171401
      Special Order
    $6.47
  • 52
    Holder-A – Part Number: 515369401
    Holder-A
    Part Number: 515369401
      Special Order
    $9.74
  • 53
    Cord – Part Number: 576593801
    Cord
    Part Number: 576593801
      In Stock
    $16.23
  • 53
    Packing – Part Number: 506744301
    Packing
    Part Number: 506744301
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 54
    Filter – Part Number: 506746801
    Filter
    Part Number: 506746801
      In Stock
    $8.81
  • 54
    Sparkplug – Part Number: 528074001
    Sparkplug
    Part Number: 528074001
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $12.97
  • 55
    Stopper – Part Number: 504117901
    Stopper
    Part Number: 504117901
      In Stock
    $6.47
  • 56a
    Hose Assembly – Part Number: 597967304
    Hose Assembly
    Part Number: 597967304
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $24.37
  • 56b
    Hose Assembly – Part Number: 597967304
    Hose Assembly
    Part Number: 597967304
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $24.37
  • 57
    Chainsaw Fuel Filter – Part Number: 591375401
    $14.60
  • 58
    Clip – Part Number: 506707001
    Clip
    Part Number: 506707001
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.47
  • 59
    Screw – Part Number: 577628801
    Screw
    Part Number: 577628801
      Special Order
    $6.47
  • 60
    Clip – Part Number: 506741501
    Clip
    Part Number: 506741501
      In Stock
    $6.47
  • 61
    RECOIL ASSEMBLY – Part Number: 576594001
    RECOIL ASSEMBLY
    Part Number: 576594001
      In Stock
    $74.51
  • 62
    Reel – Part Number: 576594201
    Reel
    Part Number: 576594201
      Special Order
    $12.97
  • 63
    Spring – Part Number: 521629601
    Spring
    Part Number: 521629601
      Special Order
    $29.24
  • 64
    Screw – Part Number: 515367101
    Screw
    Part Number: 515367101
      On Order
    $6.47
  • 65
    Rope – Part Number: 577053101
    Rope
    Part Number: 577053101
      Special Order
    $9.74
  • 66
    Knob – Part Number: 521630001
    Knob
    Part Number: 521630001
      Special Order
    $11.38
  • 67
    Cover – Part Number: 521631301
    Cover
    Part Number: 521631301
      Special Order
    $6.47
  • 68
    Washer – Part Number: 521630801
    Washer
    Part Number: 521630801
      Special Order
    $6.47
  • 69
    Washer – Part Number: 521631201
    Washer
    Part Number: 521631201
      Special Order
    $5.62
  • 70
    DECAL,CLEANER – Part Number: 576564401
    DECAL,CLEANER
    Part Number: 576564401
      Special Order
    $6.51
  • 70
    Spring – Part Number: 521630601
    Spring
    Part Number: 521630601
      Special Order
    $6.47
  • 71
    DECAL – Part Number: 577083401
    DECAL
    Part Number: 577083401
      Special Order
    $6.47
  • 71
    Plate – Part Number: 521630301
    Plate
    Part Number: 521630301
      Special Order
    $12.97
  • 72
    Label – Part Number: 521553601
    Label
    Part Number: 521553601
      Special Order
    $6.47
  • 72
    Bolt Torx – Part Number: 506745601
    Bolt Torx
    Part Number: 506745601
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 73
    Carburetor – Part Number: 581156101
    Carburetor
    Part Number: 581156101
      In Stock
    $155.02
  • 73
    Label – Part Number: 521740201
    Label
    Part Number: 521740201
      Special Order
    $6.47
  • 74
    Hose – Part Number: 587555301
    Hose
    Part Number: 587555301
      In Stock
    $29.24
  • 74
    Bolt – Part Number: 515390701
    Bolt
    Part Number: 515390701
      Special Order
    $6.47
  • 75
    Pipe – Part Number: 576564801
    Pipe
    Part Number: 576564801
      Special Order
    $29.24
  • 75
    Cup – Part Number: 576594501
    Cup
    Part Number: 576594501
      In Stock
    $36.94
  • 76
    PIPE – Part Number: 576564901
    PIPE
    Part Number: 576564901
      Special Order
    $12.97
  • 76
    Plate Choke – Part Number: 576594701
    Plate Choke
    Part Number: 576594701
      In Stock
    $8.12
  • 77
    PIPE – Part Number: 576565001
    PIPE
    Part Number: 576565001
      Special Order
    $11.38
  • 77
    Lever – Part Number: 576594801
    Lever
    Part Number: 576594801
    ★★★★★
    ★★★★★
    (1)
      On Order
    $8.11
  • 78
    Screw – Part Number: 506673801
    Screw
    Part Number: 506673801
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 78
    Clamp – Part Number: 544274101
    Clamp
    Part Number: 544274101
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.47
  • 79
    Socket – Part Number: 521533001
    Socket
    Part Number: 521533001
      In Stock
    $9.74
  • 79
    0-Ring – Part Number: 516136001
    0-Ring
    Part Number: 516136001
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 80
    Plate – Part Number: 582900001
    Plate
    Part Number: 582900001
      Special Order
    $8.12
  • 81
    Screw – Part Number: 506673801
    Screw
    Part Number: 506673801
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 82
    Bolt – Part Number: 576564301
    Bolt
    Part Number: 576564301
      In Stock
    Minimum Quantity of 2 required
    $6.48
  • 91
    SHORT BLOCK – Part Number: 579655701
    SHORT BLOCK
    Part Number: 579655701
      Special Order
    $437.68
  • 92
    CRANKCASE ASSEMBLY – Part Number: 577083801
    CRANKCASE ASSEMBLY
    Part Number: 577083801
      Special Order
    $185.96
  • 93
    GAUGE – Part Number: 513673701
    GAUGE
    Part Number: 513673701
      Special Order
    $51.72
  • 94
    PULLER ASSEMBLY – Part Number: 577409701
    PULLER ASSEMBLY
    Part Number: 577409701
      Special Order
    $155.02
  • 95
    ROD-A – Part Number: 513181201
    ROD-A
    Part Number: 513181201
      Special Order
    $247.21
  • 96
    BEARING GUIDE – Part Number: 577409801
    BEARING GUIDE
    Part Number: 577409801
      Special Order
    $48.75
  • 97
    OILSEAL GUIDE – Part Number: 577409901
    OILSEAL GUIDE
    Part Number: 577409901
      Special Order
    $129.17
  • 98
    SUPPORT CRANKCASE -S – Part Number: 577410101
    SUPPORT CRANKCASE -S
    Part Number: 577410101
      Special Order
    $74.51
  • 99
    SUPPORT CRANKCASE - F – Part Number: 577410001
    SUPPORT CRANKCASE - F
    Part Number: 577410001
      Special Order
    $67.74
  • 100
    WRENCH – Part Number: 578289001
    WRENCH
    Part Number: 578289001
      Special Order
    $129.17
  • 101
    GASKET KIT – Part Number: 577083701
    GASKET KIT
    Part Number: 577083701
      Special Order
    $41.39
Handle And Controls
Handle And Controls Diagram and Parts List for (01200101 AND UP)(2014-04) RedMax Leaf Blower / Vacuum
  • 1
    Body Carburetor – Part Number: 544363501
    Body Carburetor
    Part Number: 544363501
      Special Order
    $98.33
  • 1
    VOLUTE – Part Number: 576561201
    VOLUTE
    Part Number: 576561201
      Special Order
    $98.33
  • 2
    VOLUTE,COVER – Part Number: 576561301
    VOLUTE,COVER
    Part Number: 576561301
      Special Order
    $81.29
  • 2
    CYLINDER ASSEMBLY – Part Number: 577257301
    CYLINDER ASSEMBLY
    Part Number: 577257301
      Special Order
    $129.17
  • 3
    Gasket – Part Number: 576589401
    Gasket
    Part Number: 576589401
      In Stock
    $8.12
  • 3
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 4
    Bolt – Part Number: 506745201
    Bolt
    Part Number: 506745201
      In Stock
    Minimum Quantity of 2 required
    $6.48
  • 4
    ELBOW – Part Number: 576561401
    ELBOW
    Part Number: 576561401
      On Order
    $29.24
  • 5
    O-Ring – Part Number: 505179801
    O-Ring
    Part Number: 505179801
      Special Order
    $6.48
  • 5
    Plate – Part Number: 576589501
    Plate
    Part Number: 576589501
      Special Order
    $6.51
  • 6
    Screw – Part Number: 544256801
    Screw
    Part Number: 544256801
      In Stock
    $6.47
  • 6
    Screw – Part Number: 544264601
    Screw
    Part Number: 544264601
      In Stock
    $6.48
  • 7
    Grommet – Part Number: 576589601
    Grommet
    Part Number: 576589601
      Special Order
    $6.47
  • 7
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $6.47
  • 8
    Body – Part Number: 506740901
    Body
    Part Number: 506740901
      In Stock
    $33.98
  • 8
    Clamp – Part Number: 521525101
    Clamp
    Part Number: 521525101
      Special Order
    $6.47
  • 8
    INSULATOR – Part Number: 578108301
    INSULATOR
    Part Number: 578108301
      In Stock
    $32.51
  • 9
    Bolt – Part Number: 576589801
    Bolt
    Part Number: 576589801
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 9
    Cover – Part Number: 506741001
    Cover
    Part Number: 506741001
      Special Order
    $8.12
  • 10
    Gasket – Part Number: 577694801
    Gasket
    Part Number: 577694801
      In Stock
    $14.60
  • 10
    Pump – Part Number: 505306701
    Pump
    Part Number: 505306701
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $12.97
  • 10
    Fan – Part Number: 589266101
    Fan
    Part Number: 589266101
      Special Order
    $51.72
  • 11
    Bolt – Part Number: 576561601
    Bolt
    Part Number: 576561601
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 11
    Gasket – Part Number: 577089601
    Gasket
    Part Number: 577089601
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 11
    Washer – Part Number: 506746101
    Washer
    Part Number: 506746101
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 12
    Swivel – Part Number: 506741201
    Swivel
    Part Number: 506741201
      Special Order
    $6.48
  • 12
    Muffler Assembly – Part Number: 585044201
    Muffler Assembly
    Part Number: 585044201
      Special Order
    $81.29
  • 12
    ENGINE COVER – Part Number: 576561701
    ENGINE COVER
    Part Number: 576561701
      In Stock
    $41.36
  • 13
    Ring – Part Number: 506738601
    Ring
    Part Number: 506738601
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 13
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 13
    Spark Arrester – Part Number: 585044401
    Spark Arrester
    Part Number: 585044401
      On Order
    $6.47
  • 14
    Diffusor – Part Number: 576590601
    Diffusor
    Part Number: 576590601
      Special Order
    $9.74
  • 14
    Gasket – Part Number: 506745101
    Gasket
    Part Number: 506745101
      In Stock
    $14.60
  • 14
    FRAME ASSEMBLY – Part Number: 576561802
    FRAME ASSEMBLY
    Part Number: 576561802
      Special Order
    $85.23
  • 15
    Bolt – Part Number: 544362701
    Bolt
    Part Number: 544362701
      Special Order
    $6.47
  • 15
    Trimmer Carburetor Diaphragm – Part Number: 506689801
    Trimmer Carburetor Diaphragm
    Part Number: 506689801
      In Stock
    $6.47
  • 15
    BAND ASSEMBLY (RPLS 848L583611 – Part Number: 511758401
    BAND ASSEMBLY (RPLS 848L583611
    Part Number: 511758401
      In Stock
    $32.51
  • 16
    Clip – Part Number: 544270001
    Clip
    Part Number: 544270001
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.48
  • 16
    Bolt – Part Number: 576590701
    Bolt
    Part Number: 576590701
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 16
    Gasket – Part Number: 506740801
    Gasket
    Part Number: 506740801
      In Stock
    $16.23
  • 17
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $21.11
  • 17
    Pad – Part Number: 576562001
    Pad
    Part Number: 576562001
      In Stock
    $44.33
  • 17
    Bolt – Part Number: 576590801
    Bolt
    Part Number: 576590801
      Special Order
    $6.47
  • 18
    Clip – Part Number: 526476701
    Clip
    Part Number: 526476701
      In Stock
    $6.47
  • 18
    Gasket – Part Number: 576590901
    Gasket
    Part Number: 576590901
      In Stock
    $11.38
  • 18
    Screw – Part Number: 505307901
    Screw
    Part Number: 505307901
      Special Order
    $6.47
  • 19
    Bracket – Part Number: 506746001
    Bracket
    Part Number: 506746001
      Special Order
    $16.23
  • 19a
    NET – Part Number: 579659501
    NET
    Part Number: 579659501
      Special Order
    $16.23
  • 19b
    NET – Part Number: 579659501
    NET
    Part Number: 579659501
      Special Order
    $16.23
  • 20
    Clip – Part Number: 526243901
    Clip
    Part Number: 526243901
      Special Order
    $6.47
  • 20
    Nut – Part Number: 510487401
    Nut
    Part Number: 510487401
      Special Order
    $6.47
  • 21
    Screw – Part Number: 521756001
    Screw
    Part Number: 521756001
      In Stock
    $6.48
  • 21
    CRANKCASE ASSEMBLY – Part Number: 576591103
    CRANKCASE ASSEMBLY
    Part Number: 576591103
      In Stock
    $109.79
  • 22
    Ring – Part Number: 521631501
    Ring
    Part Number: 521631501
      Special Order
    $11.38
  • 23
    Gasket – Part Number: 576591601
    Gasket
    Part Number: 576591601
      In Stock
    $6.48
  • 23
    Screw – Part Number: 506741101
    Screw
    Part Number: 506741101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 24
    Bearing – Part Number: 521521301
    Bearing
    Part Number: 521521301
      In Stock
    $19.49
  • 25
    Seal – Part Number: 521521901
    Seal
    Part Number: 521521901
      Special Order
    $11.38
  • 26
    Bolt – Part Number: 515388101
    Bolt
    Part Number: 515388101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 26
    Carburetor – Part Number: 581156101
    Carburetor
    Part Number: 581156101
      In Stock
    $155.02
  • 27
    Piston – Part Number: 544259201
    Piston
    Part Number: 544259201
      Special Order
    $91.79
  • 27
    Carburetor – Part Number: 581156101
    Carburetor
    Part Number: 581156101
      In Stock
    $155.02
  • 28
    Piston Ring – Part Number: 544259301
    Piston Ring
    Part Number: 544259301
      In Stock
    $19.49
  • 28
    Gasket Kit – Part Number: 511459501
    Gasket Kit
    Part Number: 511459501
      In Stock
    $51.72
  • 29
    Piston Pin – Part Number: 544259401
    Piston Pin
    Part Number: 544259401
      Special Order
    $12.97
  • 29
    REBUILD KIT – Part Number: 511459601
    REBUILD KIT
    Part Number: 511459601
      Special Order
    $116.26
  • 30
    Snap Ring – Part Number: 521531901
    Snap Ring
    Part Number: 521531901
      Special Order
    $6.47
  • 31
    Bearing – Part Number: 576696401
    Bearing
    Part Number: 576696401
      Special Order
    $29.24
  • 31
    Damper – Part Number: 513666702
    Damper
    Part Number: 513666702
      In Stock
    $19.49
  • 32
    Washer – Part Number: 521520501
    Washer
    Part Number: 521520501
      Special Order
    $6.47
  • 32
    Washer – Part Number: 544270601
    Washer
    Part Number: 544270601
      In Stock
    $8.12
  • 33
    Bolt – Part Number: 521517201
    Bolt
    Part Number: 521517201
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 33
    CRANKSHAFT COMP – Part Number: 576591901
    CRANKSHAFT COMP
    Part Number: 576591901
      Special Order
    $198.36
  • 34
    Screw – Part Number: 544270801
    Screw
    Part Number: 544270801
      In Stock
    $6.48
  • 34
    Coupling – Part Number: 576592701
    Coupling
    Part Number: 576592701
      In Stock
    $32.51
  • 35
    Damper – Part Number: 576562201
    Damper
    Part Number: 576562201
      Special Order
    $29.24
  • 36
    Key – Part Number: 506689401
    Key
    Part Number: 506689401
      In Stock
    $6.47
  • 36
    BRACKET – Part Number: 576562301
    BRACKET
    Part Number: 576562301
      Special Order
    $6.51
  • 37
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 38
    Nut – Part Number: 513667501
    Nut
    Part Number: 513667501
      In Stock
    $7.05
  • 39
    BODY – Part Number: 576563701
    BODY
    Part Number: 576563701
      Special Order
    $33.98
  • 41
    COVER – Part Number: 576563801
    COVER
    Part Number: 576563801
      Special Order
    $33.98
  • 42
    Knob Bolt – Part Number: 544271401
    Knob Bolt
    Part Number: 544271401
      Special Order
    $14.64
  • 42
    Rotor – Part Number: 587655101
    Rotor
    Part Number: 587655101
      Special Order
    $48.75
  • 43
    Element – Part Number: 544271501
    Element
    Part Number: 544271501
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $36.94
  • 43
    Ratchet – Part Number: 587655001
    Ratchet
    Part Number: 587655001
      Special Order
    $11.38
  • 44
    Element – Part Number: 544271601
    Element
    Part Number: 544271601
      In Stock
    $24.37
  • 44
    Spring – Part Number: 587654901
    Spring
    Part Number: 587654901
      Special Order
    $6.47
  • 45
    Ring – Part Number: 587654801
    Ring
    Part Number: 587654801
      Special Order
    $6.47
  • 45
    HOSE – Part Number: 584642301
    HOSE
    Part Number: 584642301
      Special Order
    $36.94
  • 46
    Clamp – Part Number: 544271901
    Clamp
    Part Number: 544271901
      Special Order
    $6.47
  • 46
    COIL ASSEMBLY – Part Number: 598471801
    COIL ASSEMBLY
    Part Number: 598471801
      Special Order
    $60.97
  • 47
    Clamp – Part Number: 544274001
    Clamp
    Part Number: 544274001
      In Stock
    $6.48
  • 47
    SPARK PLUG CAP – Part Number: 587654201
    SPARK PLUG CAP
    Part Number: 587654201
      Special Order
    $19.49
  • 48
    Spring – Part Number: 506655201
    Spring
    Part Number: 506655201
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 48
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 49a
    FUEL TANK – Part Number: 579140004
    FUEL TANK
    Part Number: 579140004
      Special Order
    $98.33
  • 49b
    FUEL TANK – Part Number: 579140004
    FUEL TANK
    Part Number: 579140004
      Special Order
    $98.33
  • 50
    Grommet – Part Number: 515415301
    Grommet
    Part Number: 515415301
      Special Order
    $6.47
  • 50
    Leaf Blower Tank Cap Assembly – Part Number: 504117701
    Leaf Blower Tank Cap Assembly
    Part Number: 504117701
      In Stock
    $19.49
  • 51
    Bolt – Part Number: 579383001
    Bolt
    Part Number: 579383001
      Special Order
    $6.51
  • 51
    CAP – Part Number: 505309701
    CAP
    Part Number: 505309701
      Special Order
    $6.47
  • 52
    Holder-A – Part Number: 515369401
    Holder-A
    Part Number: 515369401
      Special Order
    $9.74
  • 52
    Spacer – Part Number: 588171401
    Spacer
    Part Number: 588171401
      Special Order
    $6.47
  • 53
    Packing – Part Number: 506744301
    Packing
    Part Number: 506744301
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 53
    Cord – Part Number: 576593801
    Cord
    Part Number: 576593801
      In Stock
    $16.23
  • 54
    Sparkplug – Part Number: 528074001
    Sparkplug
    Part Number: 528074001
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $12.97
  • 54
    Filter – Part Number: 506746801
    Filter
    Part Number: 506746801
      In Stock
    $8.81
  • 55
    Stopper – Part Number: 504117901
    Stopper
    Part Number: 504117901
      In Stock
    $6.47
  • 56a
    Hose Assembly – Part Number: 597967304
    Hose Assembly
    Part Number: 597967304
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $24.37
  • 56b
    Hose Assembly – Part Number: 597967304
    Hose Assembly
    Part Number: 597967304
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $24.37
  • 57
    Chainsaw Fuel Filter – Part Number: 591375401
    $14.60
  • 58
    Clip – Part Number: 506707001
    Clip
    Part Number: 506707001
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.47
  • 59
    Screw – Part Number: 577628801
    Screw
    Part Number: 577628801
      Special Order
    $6.47
  • 60
    Clip – Part Number: 506741501
    Clip
    Part Number: 506741501
      In Stock
    $6.47
  • 61
    RECOIL ASSEMBLY – Part Number: 576594001
    RECOIL ASSEMBLY
    Part Number: 576594001
      In Stock
    $74.51
  • 62
    Reel – Part Number: 576594201
    Reel
    Part Number: 576594201
      Special Order
    $12.97
  • 63
    Spring – Part Number: 521629601
    Spring
    Part Number: 521629601
      Special Order
    $29.24
  • 64
    Screw – Part Number: 515367101
    Screw
    Part Number: 515367101
      On Order
    $6.47
  • 65
    Rope – Part Number: 577053101
    Rope
    Part Number: 577053101
      Special Order
    $9.74
  • 66
    Knob – Part Number: 521630001
    Knob
    Part Number: 521630001
      Special Order
    $11.38
  • 67
    Cover – Part Number: 521631301
    Cover
    Part Number: 521631301
      Special Order
    $6.47
  • 68
    Washer – Part Number: 521630801
    Washer
    Part Number: 521630801
      Special Order
    $6.47
  • 69
    Washer – Part Number: 521631201
    Washer
    Part Number: 521631201
      Special Order
    $5.62
  • 70
    Spring – Part Number: 521630601
    Spring
    Part Number: 521630601
      Special Order
    $6.47
  • 70
    DECAL,CLEANER – Part Number: 576564401
    DECAL,CLEANER
    Part Number: 576564401
      Special Order
    $6.51
  • 71
    Plate – Part Number: 521630301
    Plate
    Part Number: 521630301
      Special Order
    $12.97
  • 71
    DECAL – Part Number: 577083401
    DECAL
    Part Number: 577083401
      Special Order
    $6.47
  • 72
    Bolt Torx – Part Number: 506745601
    Bolt Torx
    Part Number: 506745601
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 72
    Label – Part Number: 521553601
    Label
    Part Number: 521553601
      Special Order
    $6.47
  • 73
    Label – Part Number: 521740201
    Label
    Part Number: 521740201
      Special Order
    $6.47
  • 73
    Carburetor – Part Number: 581156101
    Carburetor
    Part Number: 581156101
      In Stock
    $155.02
  • 74
    Bolt – Part Number: 515390701
    Bolt
    Part Number: 515390701
      Special Order
    $6.47
  • 74
    Hose – Part Number: 587555301
    Hose
    Part Number: 587555301
      In Stock
    $29.24
  • 75
    Cup – Part Number: 576594501
    Cup
    Part Number: 576594501
      In Stock
    $36.94
  • 75
    Pipe – Part Number: 576564801
    Pipe
    Part Number: 576564801
      Special Order
    $29.24
  • 76
    Plate Choke – Part Number: 576594701
    Plate Choke
    Part Number: 576594701
      In Stock
    $8.12
  • 76
    PIPE – Part Number: 576564901
    PIPE
    Part Number: 576564901
      Special Order
    $12.97
  • 77
    Lever – Part Number: 576594801
    Lever
    Part Number: 576594801
    ★★★★★
    ★★★★★
    (1)
      On Order
    $8.11
  • 77
    PIPE – Part Number: 576565001
    PIPE
    Part Number: 576565001
      Special Order
    $11.38
  • 78
    Clamp – Part Number: 544274101
    Clamp
    Part Number: 544274101
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.47
  • 78
    Screw – Part Number: 506673801
    Screw
    Part Number: 506673801
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 79
    0-Ring – Part Number: 516136001
    0-Ring
    Part Number: 516136001
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 79
    Socket – Part Number: 521533001
    Socket
    Part Number: 521533001
      In Stock
    $9.74
  • 80
    Plate – Part Number: 582900001
    Plate
    Part Number: 582900001
      Special Order
    $8.12
  • 81
    Screw – Part Number: 506673801
    Screw
    Part Number: 506673801
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 82
    Bolt – Part Number: 576564301
    Bolt
    Part Number: 576564301
      In Stock
    Minimum Quantity of 2 required
    $6.48
  • 91
    SHORT BLOCK – Part Number: 579655701
    SHORT BLOCK
    Part Number: 579655701
      Special Order
    $437.68
  • 92
    CRANKCASE ASSEMBLY – Part Number: 577083801
    CRANKCASE ASSEMBLY
    Part Number: 577083801
      Special Order
    $185.96
  • 93
    GAUGE – Part Number: 513673701
    GAUGE
    Part Number: 513673701
      Special Order
    $51.72
  • 94
    PULLER ASSEMBLY – Part Number: 577409701
    PULLER ASSEMBLY
    Part Number: 577409701
      Special Order
    $155.02
  • 95
    ROD-A – Part Number: 513181201
    ROD-A
    Part Number: 513181201
      Special Order
    $247.21
  • 96
    BEARING GUIDE – Part Number: 577409801
    BEARING GUIDE
    Part Number: 577409801
      Special Order
    $48.75
  • 97
    OILSEAL GUIDE – Part Number: 577409901
    OILSEAL GUIDE
    Part Number: 577409901
      Special Order
    $129.17
  • 98
    SUPPORT CRANKCASE -S – Part Number: 577410101
    SUPPORT CRANKCASE -S
    Part Number: 577410101
      Special Order
    $74.51
  • 99
    SUPPORT CRANKCASE - F – Part Number: 577410001
    SUPPORT CRANKCASE - F
    Part Number: 577410001
      Special Order
    $67.74
  • 100
    WRENCH – Part Number: 578289001
    WRENCH
    Part Number: 578289001
      Special Order
    $129.17
  • 101
    GASKET KIT – Part Number: 577083701
    GASKET KIT
    Part Number: 577083701
      Special Order
    $41.39
Housing
Housing Diagram and Parts List for (01200101 AND UP)(2014-04) RedMax Leaf Blower / Vacuum
  • 1
    VOLUTE – Part Number: 576561201
    VOLUTE
    Part Number: 576561201
      Special Order
    $98.33
  • 1
    Body Carburetor – Part Number: 544363501
    Body Carburetor
    Part Number: 544363501
      Special Order
    $98.33
  • 2
    CYLINDER ASSEMBLY – Part Number: 577257301
    CYLINDER ASSEMBLY
    Part Number: 577257301
      Special Order
    $129.17
  • 2
    VOLUTE,COVER – Part Number: 576561301
    VOLUTE,COVER
    Part Number: 576561301
      Special Order
    $81.29
  • 3
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 3
    Gasket – Part Number: 576589401
    Gasket
    Part Number: 576589401
      In Stock
    $8.12
  • 4
    ELBOW – Part Number: 576561401
    ELBOW
    Part Number: 576561401
      On Order
    $29.24
  • 4
    Bolt – Part Number: 506745201
    Bolt
    Part Number: 506745201
      In Stock
    Minimum Quantity of 2 required
    $6.48
  • 5
    Plate – Part Number: 576589501
    Plate
    Part Number: 576589501
      Special Order
    $6.51
  • 5
    O-Ring – Part Number: 505179801
    O-Ring
    Part Number: 505179801
      Special Order
    $6.48
  • 6
    Screw – Part Number: 544264601
    Screw
    Part Number: 544264601
      In Stock
    $6.48
  • 6
    Screw – Part Number: 544256801
    Screw
    Part Number: 544256801
      In Stock
    $6.47
  • 7
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $6.47
  • 7
    Grommet – Part Number: 576589601
    Grommet
    Part Number: 576589601
      Special Order
    $6.47
  • 8
    INSULATOR – Part Number: 578108301
    INSULATOR
    Part Number: 578108301
      In Stock
    $32.51
  • 8
    Clamp – Part Number: 521525101
    Clamp
    Part Number: 521525101
      Special Order
    $6.47
  • 8
    Body – Part Number: 506740901
    Body
    Part Number: 506740901
      In Stock
    $33.98
  • 9
    Cover – Part Number: 506741001
    Cover
    Part Number: 506741001
      Special Order
    $8.12
  • 9
    Bolt – Part Number: 576589801
    Bolt
    Part Number: 576589801
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 10
    Fan – Part Number: 589266101
    Fan
    Part Number: 589266101
      Special Order
    $51.72
  • 10
    Pump – Part Number: 505306701
    Pump
    Part Number: 505306701
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $12.97
  • 10
    Gasket – Part Number: 577694801
    Gasket
    Part Number: 577694801
      In Stock
    $14.60
  • 11
    Washer – Part Number: 506746101
    Washer
    Part Number: 506746101
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 11
    Gasket – Part Number: 577089601
    Gasket
    Part Number: 577089601
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 11
    Bolt – Part Number: 576561601
    Bolt
    Part Number: 576561601
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 12
    ENGINE COVER – Part Number: 576561701
    ENGINE COVER
    Part Number: 576561701
      In Stock
    $41.36
  • 12
    Muffler Assembly – Part Number: 585044201
    Muffler Assembly
    Part Number: 585044201
      Special Order
    $81.29
  • 12
    Swivel – Part Number: 506741201
    Swivel
    Part Number: 506741201
      Special Order
    $6.48
  • 13
    Spark Arrester – Part Number: 585044401
    Spark Arrester
    Part Number: 585044401
      On Order
    $6.47
  • 13
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 13
    Ring – Part Number: 506738601
    Ring
    Part Number: 506738601
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 14
    FRAME ASSEMBLY – Part Number: 576561802
    FRAME ASSEMBLY
    Part Number: 576561802
      Special Order
    $85.23
  • 14
    Gasket – Part Number: 506745101
    Gasket
    Part Number: 506745101
      In Stock
    $14.60
  • 14
    Diffusor – Part Number: 576590601
    Diffusor
    Part Number: 576590601
      Special Order
    $9.74
  • 15
    BAND ASSEMBLY (RPLS 848L583611 – Part Number: 511758401
    BAND ASSEMBLY (RPLS 848L583611
    Part Number: 511758401
      In Stock
    $32.51
  • 15
    Trimmer Carburetor Diaphragm – Part Number: 506689801
    Trimmer Carburetor Diaphragm
    Part Number: 506689801
      In Stock
    $6.47
  • 15
    Bolt – Part Number: 544362701
    Bolt
    Part Number: 544362701
      Special Order
    $6.47
  • 16
    Gasket – Part Number: 506740801
    Gasket
    Part Number: 506740801
      In Stock
    $16.23
  • 16
    Bolt – Part Number: 576590701
    Bolt
    Part Number: 576590701
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 16
    Clip – Part Number: 544270001
    Clip
    Part Number: 544270001
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.48
  • 17
    Bolt – Part Number: 576590801
    Bolt
    Part Number: 576590801
      Special Order
    $6.47
  • 17
    Pad – Part Number: 576562001
    Pad
    Part Number: 576562001
      In Stock
    $44.33
  • 17
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $21.11
  • 18
    Screw – Part Number: 505307901
    Screw
    Part Number: 505307901
      Special Order
    $6.47
  • 18
    Gasket – Part Number: 576590901
    Gasket
    Part Number: 576590901
      In Stock
    $11.38
  • 18
    Clip – Part Number: 526476701
    Clip
    Part Number: 526476701
      In Stock
    $6.47
  • 19
    Bracket – Part Number: 506746001
    Bracket
    Part Number: 506746001
      Special Order
    $16.23
  • 19a
    NET – Part Number: 579659501
    NET
    Part Number: 579659501
      Special Order
    $16.23
  • 19b
    NET – Part Number: 579659501
    NET
    Part Number: 579659501
      Special Order
    $16.23
  • 20
    Nut – Part Number: 510487401
    Nut
    Part Number: 510487401
      Special Order
    $6.47
  • 20
    Clip – Part Number: 526243901
    Clip
    Part Number: 526243901
      Special Order
    $6.47
  • 21
    CRANKCASE ASSEMBLY – Part Number: 576591103
    CRANKCASE ASSEMBLY
    Part Number: 576591103
      In Stock
    $109.79
  • 21
    Screw – Part Number: 521756001
    Screw
    Part Number: 521756001
      In Stock
    $6.48
  • 22
    Ring – Part Number: 521631501
    Ring
    Part Number: 521631501
      Special Order
    $11.38
  • 23
    Screw – Part Number: 506741101
    Screw
    Part Number: 506741101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 23
    Gasket – Part Number: 576591601
    Gasket
    Part Number: 576591601
      In Stock
    $6.48
  • 24
    Bearing – Part Number: 521521301
    Bearing
    Part Number: 521521301
      In Stock
    $19.49
  • 25
    Seal – Part Number: 521521901
    Seal
    Part Number: 521521901
      Special Order
    $11.38
  • 26
    Carburetor – Part Number: 581156101
    Carburetor
    Part Number: 581156101
      In Stock
    $155.02
  • 26
    Bolt – Part Number: 515388101
    Bolt
    Part Number: 515388101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 27
    Carburetor – Part Number: 581156101
    Carburetor
    Part Number: 581156101
      In Stock
    $155.02
  • 27
    Piston – Part Number: 544259201
    Piston
    Part Number: 544259201
      Special Order
    $91.79
  • 28
    Gasket Kit – Part Number: 511459501
    Gasket Kit
    Part Number: 511459501
      In Stock
    $51.72
  • 28
    Piston Ring – Part Number: 544259301
    Piston Ring
    Part Number: 544259301
      In Stock
    $19.49
  • 29
    REBUILD KIT – Part Number: 511459601
    REBUILD KIT
    Part Number: 511459601
      Special Order
    $116.26
  • 29
    Piston Pin – Part Number: 544259401
    Piston Pin
    Part Number: 544259401
      Special Order
    $12.97
  • 30
    Snap Ring – Part Number: 521531901
    Snap Ring
    Part Number: 521531901
      Special Order
    $6.47
  • 31
    Damper – Part Number: 513666702
    Damper
    Part Number: 513666702
      In Stock
    $19.49
  • 31
    Bearing – Part Number: 576696401
    Bearing
    Part Number: 576696401
      Special Order
    $29.24
  • 32
    Washer – Part Number: 544270601
    Washer
    Part Number: 544270601
      In Stock
    $8.12
  • 32
    Washer – Part Number: 521520501
    Washer
    Part Number: 521520501
      Special Order
    $6.47
  • 33
    CRANKSHAFT COMP – Part Number: 576591901
    CRANKSHAFT COMP
    Part Number: 576591901
      Special Order
    $198.36
  • 33
    Bolt – Part Number: 521517201
    Bolt
    Part Number: 521517201
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 34
    Coupling – Part Number: 576592701
    Coupling
    Part Number: 576592701
      In Stock
    $32.51
  • 34
    Screw – Part Number: 544270801
    Screw
    Part Number: 544270801
      In Stock
    $6.48
  • 35
    Damper – Part Number: 576562201
    Damper
    Part Number: 576562201
      Special Order
    $29.24
  • 36
    BRACKET – Part Number: 576562301
    BRACKET
    Part Number: 576562301
      Special Order
    $6.51
  • 36
    Key – Part Number: 506689401
    Key
    Part Number: 506689401
      In Stock
    $6.47
  • 37
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 38
    Nut – Part Number: 513667501
    Nut
    Part Number: 513667501
      In Stock
    $7.05
  • 39
    BODY – Part Number: 576563701
    BODY
    Part Number: 576563701
      Special Order
    $33.98
  • 41
    COVER – Part Number: 576563801
    COVER
    Part Number: 576563801
      Special Order
    $33.98
  • 42
    Rotor – Part Number: 587655101
    Rotor
    Part Number: 587655101
      Special Order
    $48.75
  • 42
    Knob Bolt – Part Number: 544271401
    Knob Bolt
    Part Number: 544271401
      Special Order
    $14.64
  • 43
    Ratchet – Part Number: 587655001
    Ratchet
    Part Number: 587655001
      Special Order
    $11.38
  • 43
    Element – Part Number: 544271501
    Element
    Part Number: 544271501
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $36.94
  • 44
    Spring – Part Number: 587654901
    Spring
    Part Number: 587654901
      Special Order
    $6.47
  • 44
    Element – Part Number: 544271601
    Element
    Part Number: 544271601
      In Stock
    $24.37
  • 45
    HOSE – Part Number: 584642301
    HOSE
    Part Number: 584642301
      Special Order
    $36.94
  • 45
    Ring – Part Number: 587654801
    Ring
    Part Number: 587654801
      Special Order
    $6.47
  • 46
    COIL ASSEMBLY – Part Number: 598471801
    COIL ASSEMBLY
    Part Number: 598471801
      Special Order
    $60.97
  • 46
    Clamp – Part Number: 544271901
    Clamp
    Part Number: 544271901
      Special Order
    $6.47
  • 47
    SPARK PLUG CAP – Part Number: 587654201
    SPARK PLUG CAP
    Part Number: 587654201
      Special Order
    $19.49
  • 47
    Clamp – Part Number: 544274001
    Clamp
    Part Number: 544274001
      In Stock
    $6.48
  • 48
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 48
    Spring – Part Number: 506655201
    Spring
    Part Number: 506655201
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 49a
    FUEL TANK – Part Number: 579140004
    FUEL TANK
    Part Number: 579140004
      Special Order
    $98.33
  • 49b
    FUEL TANK – Part Number: 579140004
    FUEL TANK
    Part Number: 579140004
      Special Order
    $98.33
  • 50
    Leaf Blower Tank Cap Assembly – Part Number: 504117701
    Leaf Blower Tank Cap Assembly
    Part Number: 504117701
      In Stock
    $19.49
  • 50
    Grommet – Part Number: 515415301
    Grommet
    Part Number: 515415301
      Special Order
    $6.47
  • 51
    CAP – Part Number: 505309701
    CAP
    Part Number: 505309701
      Special Order
    $6.47
  • 51
    Bolt – Part Number: 579383001
    Bolt
    Part Number: 579383001
      Special Order
    $6.51
  • 52
    Spacer – Part Number: 588171401
    Spacer
    Part Number: 588171401
      Special Order
    $6.47
  • 52
    Holder-A – Part Number: 515369401
    Holder-A
    Part Number: 515369401
      Special Order
    $9.74
  • 53
    Cord – Part Number: 576593801
    Cord
    Part Number: 576593801
      In Stock
    $16.23
  • 53
    Packing – Part Number: 506744301
    Packing
    Part Number: 506744301
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 54
    Filter – Part Number: 506746801
    Filter
    Part Number: 506746801
      In Stock
    $8.81
  • 54
    Sparkplug – Part Number: 528074001
    Sparkplug
    Part Number: 528074001
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $12.97
  • 55
    Stopper – Part Number: 504117901
    Stopper
    Part Number: 504117901
      In Stock
    $6.47
  • 56a
    Hose Assembly – Part Number: 597967304
    Hose Assembly
    Part Number: 597967304
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $24.37
  • 56b
    Hose Assembly – Part Number: 597967304
    Hose Assembly
    Part Number: 597967304
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $24.37
  • 57
    Chainsaw Fuel Filter – Part Number: 591375401
    $14.60
  • 58
    Clip – Part Number: 506707001
    Clip
    Part Number: 506707001
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.47
  • 59
    Screw – Part Number: 577628801
    Screw
    Part Number: 577628801
      Special Order
    $6.47
  • 60
    Clip – Part Number: 506741501
    Clip
    Part Number: 506741501
      In Stock
    $6.47
  • 61
    RECOIL ASSEMBLY – Part Number: 576594001
    RECOIL ASSEMBLY
    Part Number: 576594001
      In Stock
    $74.51
  • 62
    Reel – Part Number: 576594201
    Reel
    Part Number: 576594201
      Special Order
    $12.97
  • 63
    Spring – Part Number: 521629601
    Spring
    Part Number: 521629601
      Special Order
    $29.24
  • 64
    Screw – Part Number: 515367101
    Screw
    Part Number: 515367101
      On Order
    $6.47
  • 65
    Rope – Part Number: 577053101
    Rope
    Part Number: 577053101
      Special Order
    $9.74
  • 66
    Knob – Part Number: 521630001
    Knob
    Part Number: 521630001
      Special Order
    $11.38
  • 67
    Cover – Part Number: 521631301
    Cover
    Part Number: 521631301
      Special Order
    $6.47
  • 68
    Washer – Part Number: 521630801
    Washer
    Part Number: 521630801
      Special Order
    $6.47
  • 69
    Washer – Part Number: 521631201
    Washer
    Part Number: 521631201
      Special Order
    $5.62
  • 70
    DECAL,CLEANER – Part Number: 576564401
    DECAL,CLEANER
    Part Number: 576564401
      Special Order
    $6.51
  • 70
    Spring – Part Number: 521630601
    Spring
    Part Number: 521630601
      Special Order
    $6.47
  • 71
    DECAL – Part Number: 577083401
    DECAL
    Part Number: 577083401
      Special Order
    $6.47
  • 71
    Plate – Part Number: 521630301
    Plate
    Part Number: 521630301
      Special Order
    $12.97
  • 72
    Label – Part Number: 521553601
    Label
    Part Number: 521553601
      Special Order
    $6.47
  • 72
    Bolt Torx – Part Number: 506745601
    Bolt Torx
    Part Number: 506745601
      In Stock
    Minimum Quantity of 2 required
    $6.47
  • 73
    Carburetor – Part Number: 581156101
    Carburetor
    Part Number: 581156101
      In Stock
    $155.02
  • 73
    Label – Part Number: 521740201
    Label
    Part Number: 521740201
      Special Order
    $6.47
  • 74
    Hose – Part Number: 587555301
    Hose
    Part Number: 587555301
      In Stock
    $29.24
  • 74
    Bolt – Part Number: 515390701
    Bolt
    Part Number: 515390701
      Special Order
    $6.47
  • 75
    Pipe – Part Number: 576564801
    Pipe
    Part Number: 576564801
      Special Order
    $29.24
  • 75
    Cup – Part Number: 576594501
    Cup
    Part Number: 576594501
      In Stock
    $36.94
  • 76
    PIPE – Part Number: 576564901
    PIPE
    Part Number: 576564901
      Special Order
    $12.97
  • 76
    Plate Choke – Part Number: 576594701
    Plate Choke
    Part Number: 576594701
      In Stock
    $8.12
  • 77
    PIPE – Part Number: 576565001
    PIPE
    Part Number: 576565001
      Special Order
    $11.38
  • 77
    Lever – Part Number: 576594801
    Lever
    Part Number: 576594801
    ★★★★★
    ★★★★★
    (1)
      On Order
    $8.11
  • 78
    Screw – Part Number: 506673801
    Screw
    Part Number: 506673801
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 78
    Clamp – Part Number: 544274101
    Clamp
    Part Number: 544274101
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.47
  • 79
    Socket – Part Number: 521533001
    Socket
    Part Number: 521533001
      In Stock
    $9.74
  • 79
    0-Ring – Part Number: 516136001
    0-Ring
    Part Number: 516136001
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 80
    Plate – Part Number: 582900001
    Plate
    Part Number: 582900001
      Special Order
    $8.12
  • 81
    Screw – Part Number: 506673801
    Screw
    Part Number: 506673801
      Special Order
    Minimum Quantity of 2 required
    $6.47
  • 82
    Bolt – Part Number: 576564301
    Bolt
    Part Number: 576564301
      In Stock
    Minimum Quantity of 2 required
    $6.48
  • 91
    SHORT BLOCK – Part Number: 579655701
    SHORT BLOCK
    Part Number: 579655701
      Special Order
    $437.68
  • 92
    CRANKCASE ASSEMBLY – Part Number: 577083801
    CRANKCASE ASSEMBLY
    Part Number: 577083801
      Special Order
    $185.96
  • 93
    GAUGE – Part Number: 513673701
    GAUGE
    Part Number: 513673701
      Special Order
    $51.72
  • 94
    PULLER ASSEMBLY – Part Number: 577409701
    PULLER ASSEMBLY
    Part Number: 577409701
      Special Order
    $155.02
  • 95
    ROD-A – Part Number: 513181201
    ROD-A
    Part Number: 513181201
      Special Order
    $247.21
  • 96
    BEARING GUIDE – Part Number: 577409801
    BEARING GUIDE
    Part Number: 577409801
      Special Order
    $48.75
  • 97
    OILSEAL GUIDE – Part Number: 577409901
    OILSEAL GUIDE
    Part Number: 577409901
      Special Order
    $129.17
  • 98
    SUPPORT CRANKCASE -S – Part Number: 577410101
    SUPPORT CRANKCASE -S
    Part Number: 577410101
      Special Order
    $74.51
  • 99
    SUPPORT CRANKCASE - F – Part Number: 577410001
    SUPPORT CRANKCASE - F
    Part Number: 577410001
      Special Order
    $67.74
  • 100
    WRENCH – Part Number: 578289001
    WRENCH
    Part Number: 578289001
      Special Order
    $129.17
  • 101
    GASKET KIT – Part Number: 577083701
    GASKET KIT
    Part Number: 577083701
      Special Order
    $41.39
