Assembly Diagram and Parts List for 700001 AND UP RedMax Leaf Blower / Vacuum
Assembly

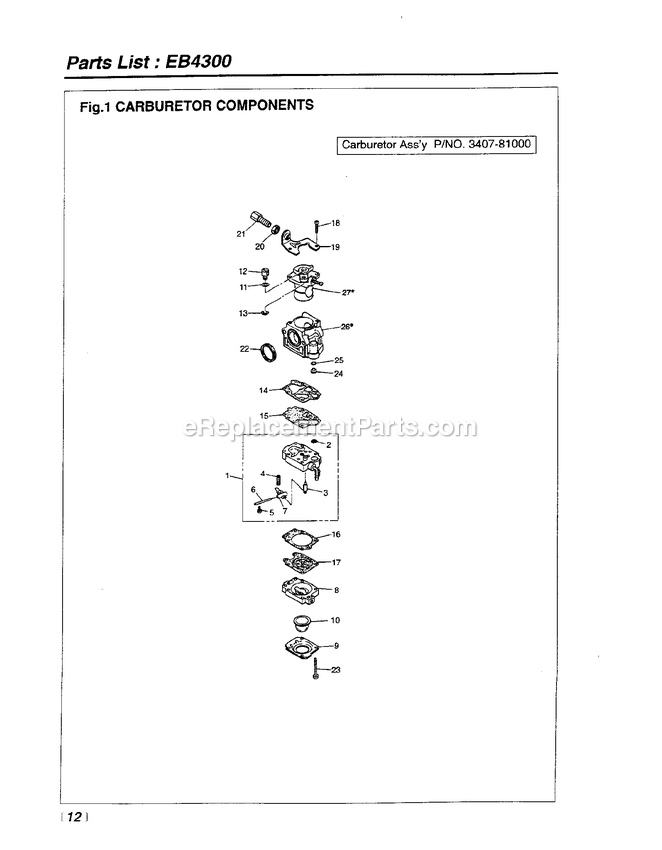

Carburetor Diagram and Parts List for 700001 AND UP RedMax Leaf Blower / Vacuum
Carburetor

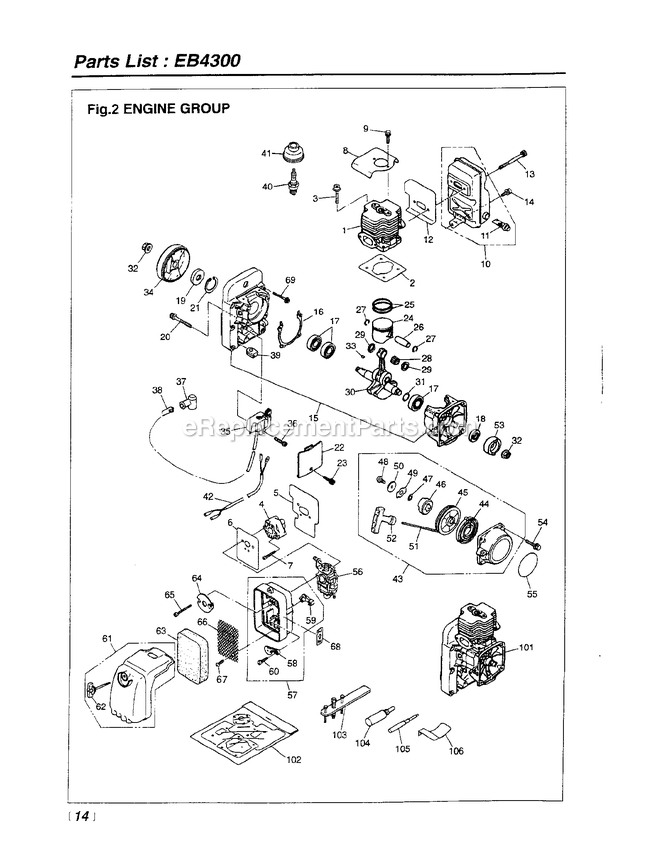

Engine Diagram and Parts List for 700001 AND UP RedMax Leaf Blower / Vacuum
Engine
Previous Showing All Parts Next
Assembly
Assembly Diagram and Parts List for 700001 AND UP RedMax Leaf Blower / Vacuum
  • 1
    Carburetor Body – Part Number: 502238401
    Carburetor Body
    Part Number: 502238401
      Special Order
    $56.05
  • 1
    Cylinder – Part Number: 5132930-01
    Cylinder
    Part Number: 5132930-01
      No Longer Available
  • 2
    GASKET – Part Number: 513687701
    GASKET
    Part Number: 513687701
      Special Order
    $10.46
  • 2
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 3
    Bolt – Part Number: 5211471-01
    Bolt
    Part Number: 5211471-01
      No Longer Available
  • 3
    Valve, Inlet – Part Number: 5740249-01
    Valve, Inlet
    Part Number: 5740249-01
      No Longer Available
  • 4
    Insulator – Part Number: 513284601
    Insulator
    Part Number: 513284601
      Special Order
    $22.95
  • 4
    Spring – Part Number: 505306001
    Spring
    Part Number: 505306001
      No Longer Available
  • 5
    Screw – Part Number: 505306101
    Screw
    Part Number: 505306101
      No Longer Available
  • 5
    GASKET – Part Number: 513687801
    GASKET
    Part Number: 513687801
      Special Order
    $5.99
  • 6
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 6
    GASKET – Part Number: 513687901
    GASKET
    Part Number: 513687901
      Special Order
    $5.99
  • 7
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 7
    SCREW, M5 X 35 – Part Number: 516113601
    SCREW, M5 X 35
    Part Number: 516113601
      Special Order
    $2.99
  • 8
    COVER – Part Number: 516356201
    COVER
    Part Number: 516356201
      Special Order
    $4.99
  • 8
    Body – Part Number: 506740901
    Body
    Part Number: 506740901
      In Stock
    $31.24
  • 9
    Cover – Part Number: 506741001
    Cover
    Part Number: 506741001
      Special Order
    $7.46
  • 9
    Bolt – Part Number: 513662801
    Bolt
    Part Number: 513662801
      No Longer Available
  • 10
    Pump – Part Number: 505306701
    Pump
    Part Number: 505306701
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $11.92
  • 10
    Muffler – Part Number: 513688001
    Muffler
    Part Number: 513688001
      No Longer Available
  • 11
    ARRESTER – Part Number: 513262801
    ARRESTER
    Part Number: 513262801
      Special Order
    $19.40
  • 11
    Washer – Part Number: 506617001
    Washer
    Part Number: 506617001
      No Longer Available
  • 12
    Gasket – Part Number: 513663301
    Gasket
    Part Number: 513663301
      Special Order
    $9.02
  • 12
    Swivel – Part Number: 506741201
    Swivel
    Part Number: 506741201
      Special Order
    $5.96
  • 13
    Bolt – Part Number: 513663101
    Bolt
    Part Number: 513663101
      Special Order
    $5.16
  • 13
    Ring – Part Number: 506612501
    Ring
    Part Number: 506612501
      No Longer Available
  • 14
    Bolt – Part Number: 513663201
    Bolt
    Part Number: 513663201
      Special Order
    $5.98
  • 14
    Rp gasket, pump – Part Number: 516160601
    Rp gasket, pump
    Part Number: 516160601
      No Longer Available
  • 15
    Trimmer Carburetor Diaphragm – Part Number: 506689801
    Trimmer Carburetor Diaphragm
    Part Number: 506689801
      In Stock
    $5.95
  • 15
    CRANKCASE COMPL – Part Number: 516897301
    CRANKCASE COMPL
    Part Number: 516897301
      Special Order
    $84.38
  • 16
    Gasket – Part Number: 506740801
    Gasket
    Part Number: 506740801
      In Stock
    $14.92
  • 16
    GASKET – Part Number: 516897401
    GASKET
    Part Number: 516897401
      Special Order
    $3.99
  • 17
    Diaphragm – Part Number: 505056401
    Diaphragm
    Part Number: 505056401
      Special Order
    $20.67
  • 17
    Bearing – Part Number: 5136985-01
    Bearing
    Part Number: 5136985-01
      No Longer Available
  • 18
    Oilseal – Part Number: 5163682-01
    Oilseal
    Part Number: 5163682-01
      No Longer Available
  • 18
    Screw – Part Number: 505307901
    Screw
    Part Number: 505307901
      Special Order
    $5.95
  • 19
    Bracket – Part Number: 544364801
    Bracket
    Part Number: 544364801
      Special Order
    $31.24
  • 19
    Seal – Part Number: 5132387-01
    Seal
    Part Number: 5132387-01
      No Longer Available
  • 20
    Nut – Part Number: 510487401
    Nut
    Part Number: 510487401
      Special Order
    $5.95
  • 20
    Bolt – Part Number: 506609401
    Bolt
    Part Number: 506609401
      Special Order
    $5.95
  • 21
    Screw – Part Number: 521756001
    Screw
    Part Number: 521756001
      In Stock
    $5.96
  • 21
    Ring – Part Number: 516126001
    Ring
    Part Number: 516126001
      Special Order
    $4.13
  • 22
    Cover – Part Number: 513663901
    Cover
    Part Number: 513663901
      Special Order
    $11.92
  • 22
    Ring – Part Number: 505308401
    Ring
    Part Number: 505308401
      No Longer Available
  • 23
    Screw – Part Number: 506741101
    Screw
    Part Number: 506741101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 23
    Bolt – Part Number: 513323201
    Bolt
    Part Number: 513323201
      Special Order
    $4.13
  • 24
    Jet – Part Number: 5211159-01
    Jet
    Part Number: 5211159-01
      No Longer Available
  • 24
    Piston – Part Number: 5163447-01
    Piston
    Part Number: 5163447-01
      No Longer Available
  • 25
    Ring.Piston – Part Number: 510917901
    Ring.Piston
    Part Number: 510917901
      In Stock
    $10.20
  • 25
    O-Ring – Part Number: 505307501
    O-Ring
    Part Number: 505307501
      In Stock
    $5.95
  • 26
    Carburetor Assy – Part Number: 5211158-01
    Carburetor Assy
    Part Number: 5211158-01
      No Longer Available
  • 26
    Pen – Part Number: 5163522-01
    Pen
    Part Number: 5163522-01
      No Longer Available
  • 27
    Carburetor Assy – Part Number: 5211158-01
    Carburetor Assy
    Part Number: 5211158-01
      No Longer Available
  • 27
    Snap Ring – Part Number: 502849801
    Snap Ring
    Part Number: 502849801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 28
    Bearing – Part Number: 502849901
    Bearing
    Part Number: 502849901
      In Stock
    $17.92
  • 29
    Washer – Part Number: 502850001
    Washer
    Part Number: 502850001
      In Stock
    $7.46
  • 30
    Crankshaft – Part Number: 5168979-01
    Crankshaft
    Part Number: 5168979-01
      No Longer Available
  • 31
    Shim – Part Number: 513226501
    Shim
    Part Number: 513226501
      No Longer Available
  • 32
    Nut – Part Number: 513241901
    Nut
    Part Number: 513241901
      In Stock
    $7.06
  • 33
    Key – Part Number: 506689401
    Key
    Part Number: 506689401
      In Stock
    $5.95
  • 34
    Rotor – Part Number: 513671601
    Rotor
    Part Number: 513671601
      Special Order
    $114.78
  • 35
    Coil – Part Number: 513671701
    Coil
    Part Number: 513671701
      Special Order
    $100.16
  • 36
    Bolt – Part Number: 513671801
    Bolt
    Part Number: 513671801
      No Longer Available
  • 38
    Spring – Part Number: 505298901
    Spring
    Part Number: 505298901
      Special Order
    $5.95
  • 39
    Grommet – Part Number: 544260601
    Grommet
    Part Number: 544260601
      In Stock
    $5.96
  • 40
    Spark Plug – Part Number: 5133095-01
    Spark Plug
    Part Number: 5133095-01
      No Longer Available
  • 41
    Hub Cap – Part Number: 5168984-01
    Hub Cap
    Part Number: 5168984-01
      No Longer Available
  • 42
    CORD COMPLETE – Part Number: 516898501
    CORD COMPLETE
    Part Number: 516898501
      Special Order
    $8.96
  • 43
    Leaf Blower Starter Assembly – Part Number: 502843101
    $62.27
  • 44
    Spring – Part Number: 502843301
    Spring
    Part Number: 502843301
      In Stock
    $17.92
  • 45
    REEL – Part Number: 516348401
    REEL
    Part Number: 516348401
      Special Order
    $19.40
  • 46
    DOG – Part Number: 513288501
    DOG
    Part Number: 513288501
      Special Order
    $13.42
  • 47
    Washer – Part Number: 502843601
    Washer
    Part Number: 502843601
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 48
    Screw – Part Number: 5163458-01
    Screw
    Part Number: 5163458-01
      No Longer Available
  • 49
    Retainer – Part Number: 516348601
    Retainer
    Part Number: 516348601
      No Longer Available
  • 50
    Washer – Part Number: 502843701
    Washer
    Part Number: 502843701
      Special Order
    $5.96
  • 51
    Starter Rope – Part Number: 502843501
    Starter Rope
    Part Number: 502843501
      Special Order
    $7.46
  • 52
    Knob – Part Number: 502843201
    Knob
    Part Number: 502843201
      Special Order
    $10.46
  • 53
    Pulley – Part Number: 513288801
    Pulley
    Part Number: 513288801
      In Stock
    $14.92
  • 54
    Bolt – Part Number: 514320901
    Bolt
    Part Number: 514320901
      Special Order
    $4.13
  • 55
    Label – Part Number: 5168987-01
    Label
    Part Number: 5168987-01
      No Longer Available
  • 56
    Carburetor Assy – Part Number: 5211158-01
    Carburetor Assy
    Part Number: 5211158-01
      No Longer Available
  • 57
    Body – Part Number: 514286001
    Body
    Part Number: 514286001
      No Longer Available
  • 58
    Plate – Part Number: 514286201
    Plate
    Part Number: 514286201
      No Longer Available
  • 59
    Lever – Part Number: 514286301
    Lever
    Part Number: 514286301
      No Longer Available
  • 60
    Screw – Part Number: 516771801
    Screw
    Part Number: 516771801
      Special Order
    $5.95
  • 61
    COVER – Part Number: 513290201
    COVER
    Part Number: 513290201
      Special Order
    $17.92
  • 62
    Knob – Part Number: 513290301
    Knob
    Part Number: 513290301
      No Longer Available
  • 63
    Air Filter – Part Number: 513303301
    Air Filter
    Part Number: 513303301
      On Order
    $10.46
  • 64
    Plate – Part Number: 513286401
    Plate
    Part Number: 513286401
      No Longer Available
  • 65
    Screw – Part Number: 510483101
    Screw
    Part Number: 510483101
      Special Order
    $5.95
  • 66
    Screen – Part Number: 513303501
    Screen
    Part Number: 513303501
      In Stock
    $11.47
  • 67
    Screw – Part Number: 513303601
    Screw
    Part Number: 513303601
      Special Order
    $6.79
  • 68
    Label – Part Number: 513185301
    Label
    Part Number: 513185301
      No Longer Available
  • 69
    Bolt – Part Number: 513664001
    Bolt
    Part Number: 513664001
      No Longer Available
  • 101
    Short Block – Part Number: 5168964-01
    Short Block
    Part Number: 5168964-01
      No Longer Available
  • 102
    Gasket Kit – Part Number: 516896501
    Gasket Kit
    Part Number: 516896501
      No Longer Available
  • 103
    PULLER ASSEMBLY – Part Number: 513673501
    PULLER ASSEMBLY
    Part Number: 513673501
      Special Order
    $225.55
  • 104
    STOPPER – Part Number: 514243901
    STOPPER
    Part Number: 514243901
      Special Order
    $33.42
  • 105
    Guide – Part Number: 521068101
    Guide
    Part Number: 521068101
      No Longer Available
  • 106
    GAUGE – Part Number: 513673701
    GAUGE
    Part Number: 513673701
      Special Order
    $47.55
  • 800
    Carburetor Assy – Part Number: 5211158-01
    Carburetor Assy
    Part Number: 5211158-01
      No Longer Available
Carburetor
Carburetor Diagram and Parts List for 700001 AND UP RedMax Leaf Blower / Vacuum
  • 1
    Cylinder – Part Number: 5132930-01
    Cylinder
    Part Number: 5132930-01
      No Longer Available
  • 1
    Carburetor Body – Part Number: 502238401
    Carburetor Body
    Part Number: 502238401
      Special Order
    $56.05
  • 2
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 2
    GASKET – Part Number: 513687701
    GASKET
    Part Number: 513687701
      Special Order
    $10.46
  • 3
    Valve, Inlet – Part Number: 5740249-01
    Valve, Inlet
    Part Number: 5740249-01
      No Longer Available
  • 3
    Bolt – Part Number: 5211471-01
    Bolt
    Part Number: 5211471-01
      No Longer Available
  • 4
    Spring – Part Number: 505306001
    Spring
    Part Number: 505306001
      No Longer Available
  • 4
    Insulator – Part Number: 513284601
    Insulator
    Part Number: 513284601
      Special Order
    $22.95
  • 5
    Screw – Part Number: 505306101
    Screw
    Part Number: 505306101
      No Longer Available
  • 5
    GASKET – Part Number: 513687801
    GASKET
    Part Number: 513687801
      Special Order
    $5.99
  • 6
    GASKET – Part Number: 513687901
    GASKET
    Part Number: 513687901
      Special Order
    $5.99
  • 6
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 7
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 7
    SCREW, M5 X 35 – Part Number: 516113601
    SCREW, M5 X 35
    Part Number: 516113601
      Special Order
    $2.99
  • 8
    Body – Part Number: 506740901
    Body
    Part Number: 506740901
      In Stock
    $31.24
  • 8
    COVER – Part Number: 516356201
    COVER
    Part Number: 516356201
      Special Order
    $4.99
  • 9
    Bolt – Part Number: 513662801
    Bolt
    Part Number: 513662801
      No Longer Available
  • 9
    Cover – Part Number: 506741001
    Cover
    Part Number: 506741001
      Special Order
    $7.46
  • 10
    Pump – Part Number: 505306701
    Pump
    Part Number: 505306701
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $11.92
  • 10
    Muffler – Part Number: 513688001
    Muffler
    Part Number: 513688001
      No Longer Available
  • 11
    Washer – Part Number: 506617001
    Washer
    Part Number: 506617001
      No Longer Available
  • 11
    ARRESTER – Part Number: 513262801
    ARRESTER
    Part Number: 513262801
      Special Order
    $19.40
  • 12
    Gasket – Part Number: 513663301
    Gasket
    Part Number: 513663301
      Special Order
    $9.02
  • 12
    Swivel – Part Number: 506741201
    Swivel
    Part Number: 506741201
      Special Order
    $5.96
  • 13
    Bolt – Part Number: 513663101
    Bolt
    Part Number: 513663101
      Special Order
    $5.16
  • 13
    Ring – Part Number: 506612501
    Ring
    Part Number: 506612501
      No Longer Available
  • 14
    Bolt – Part Number: 513663201
    Bolt
    Part Number: 513663201
      Special Order
    $5.98
  • 14
    Rp gasket, pump – Part Number: 516160601
    Rp gasket, pump
    Part Number: 516160601
      No Longer Available
  • 15
    CRANKCASE COMPL – Part Number: 516897301
    CRANKCASE COMPL
    Part Number: 516897301
      Special Order
    $84.38
  • 15
    Trimmer Carburetor Diaphragm – Part Number: 506689801
    Trimmer Carburetor Diaphragm
    Part Number: 506689801
      In Stock
    $5.95
  • 16
    GASKET – Part Number: 516897401
    GASKET
    Part Number: 516897401
      Special Order
    $3.99
  • 16
    Gasket – Part Number: 506740801
    Gasket
    Part Number: 506740801
      In Stock
    $14.92
  • 17
    Bearing – Part Number: 5136985-01
    Bearing
    Part Number: 5136985-01
      No Longer Available
  • 17
    Diaphragm – Part Number: 505056401
    Diaphragm
    Part Number: 505056401
      Special Order
    $20.67
  • 18
    Screw – Part Number: 505307901
    Screw
    Part Number: 505307901
      Special Order
    $5.95
  • 18
    Oilseal – Part Number: 5163682-01
    Oilseal
    Part Number: 5163682-01
      No Longer Available
  • 19
    Bracket – Part Number: 544364801
    Bracket
    Part Number: 544364801
      Special Order
    $31.24
  • 19
    Seal – Part Number: 5132387-01
    Seal
    Part Number: 5132387-01
      No Longer Available
  • 20
    Nut – Part Number: 510487401
    Nut
    Part Number: 510487401
      Special Order
    $5.95
  • 20
    Bolt – Part Number: 506609401
    Bolt
    Part Number: 506609401
      Special Order
    $5.95
  • 21
    Screw – Part Number: 521756001
    Screw
    Part Number: 521756001
      In Stock
    $5.96
  • 21
    Ring – Part Number: 516126001
    Ring
    Part Number: 516126001
      Special Order
    $4.13
  • 22
    Ring – Part Number: 505308401
    Ring
    Part Number: 505308401
      No Longer Available
  • 22
    Cover – Part Number: 513663901
    Cover
    Part Number: 513663901
      Special Order
    $11.92
  • 23
    Bolt – Part Number: 513323201
    Bolt
    Part Number: 513323201
      Special Order
    $4.13
  • 23
    Screw – Part Number: 506741101
    Screw
    Part Number: 506741101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 24
    Piston – Part Number: 5163447-01
    Piston
    Part Number: 5163447-01
      No Longer Available
  • 24
    Jet – Part Number: 5211159-01
    Jet
    Part Number: 5211159-01
      No Longer Available
  • 25
    O-Ring – Part Number: 505307501
    O-Ring
    Part Number: 505307501
      In Stock
    $5.95
  • 25
    Ring.Piston – Part Number: 510917901
    Ring.Piston
    Part Number: 510917901
      In Stock
    $10.20
  • 26
    Carburetor Assy – Part Number: 5211158-01
    Carburetor Assy
    Part Number: 5211158-01
      No Longer Available
  • 26
    Pen – Part Number: 5163522-01
    Pen
    Part Number: 5163522-01
      No Longer Available
  • 27
    Snap Ring – Part Number: 502849801
    Snap Ring
    Part Number: 502849801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 27
    Carburetor Assy – Part Number: 5211158-01
    Carburetor Assy
    Part Number: 5211158-01
      No Longer Available
  • 28
    Bearing – Part Number: 502849901
    Bearing
    Part Number: 502849901
      In Stock
    $17.92
  • 29
    Washer – Part Number: 502850001
    Washer
    Part Number: 502850001
      In Stock
    $7.46
  • 30
    Crankshaft – Part Number: 5168979-01
    Crankshaft
    Part Number: 5168979-01
      No Longer Available
  • 31
    Shim – Part Number: 513226501
    Shim
    Part Number: 513226501
      No Longer Available
  • 32
    Nut – Part Number: 513241901
    Nut
    Part Number: 513241901
      In Stock
    $7.06
  • 33
    Key – Part Number: 506689401
    Key
    Part Number: 506689401
      In Stock
    $5.95
  • 34
    Rotor – Part Number: 513671601
    Rotor
    Part Number: 513671601
      Special Order
    $114.78
  • 35
    Coil – Part Number: 513671701
    Coil
    Part Number: 513671701
      Special Order
    $100.16
  • 36
    Bolt – Part Number: 513671801
    Bolt
    Part Number: 513671801
      No Longer Available
  • 38
    Spring – Part Number: 505298901
    Spring
    Part Number: 505298901
      Special Order
    $5.95
  • 39
    Grommet – Part Number: 544260601
    Grommet
    Part Number: 544260601
      In Stock
    $5.96
  • 40
    Spark Plug – Part Number: 5133095-01
    Spark Plug
    Part Number: 5133095-01
      No Longer Available
  • 41
    Hub Cap – Part Number: 5168984-01
    Hub Cap
    Part Number: 5168984-01
      No Longer Available
  • 42
    CORD COMPLETE – Part Number: 516898501
    CORD COMPLETE
    Part Number: 516898501
      Special Order
    $8.96
  • 43
    Leaf Blower Starter Assembly – Part Number: 502843101
    $62.27
  • 44
    Spring – Part Number: 502843301
    Spring
    Part Number: 502843301
      In Stock
    $17.92
  • 45
    REEL – Part Number: 516348401
    REEL
    Part Number: 516348401
      Special Order
    $19.40
  • 46
    DOG – Part Number: 513288501
    DOG
    Part Number: 513288501
      Special Order
    $13.42
  • 47
    Washer – Part Number: 502843601
    Washer
    Part Number: 502843601
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 48
    Screw – Part Number: 5163458-01
    Screw
    Part Number: 5163458-01
      No Longer Available
  • 49
    Retainer – Part Number: 516348601
    Retainer
    Part Number: 516348601
      No Longer Available
  • 50
    Washer – Part Number: 502843701
    Washer
    Part Number: 502843701
      Special Order
    $5.96
  • 51
    Starter Rope – Part Number: 502843501
    Starter Rope
    Part Number: 502843501
      Special Order
    $7.46
  • 52
    Knob – Part Number: 502843201
    Knob
    Part Number: 502843201
      Special Order
    $10.46
  • 53
    Pulley – Part Number: 513288801
    Pulley
    Part Number: 513288801
      In Stock
    $14.92
  • 54
    Bolt – Part Number: 514320901
    Bolt
    Part Number: 514320901
      Special Order
    $4.13
  • 55
    Label – Part Number: 5168987-01
    Label
    Part Number: 5168987-01
      No Longer Available
  • 56
    Carburetor Assy – Part Number: 5211158-01
    Carburetor Assy
    Part Number: 5211158-01
      No Longer Available
  • 57
    Body – Part Number: 514286001
    Body
    Part Number: 514286001
      No Longer Available
  • 58
    Plate – Part Number: 514286201
    Plate
    Part Number: 514286201
      No Longer Available
  • 59
    Lever – Part Number: 514286301
    Lever
    Part Number: 514286301
      No Longer Available
  • 60
    Screw – Part Number: 516771801
    Screw
    Part Number: 516771801
      Special Order
    $5.95
  • 61
    COVER – Part Number: 513290201
    COVER
    Part Number: 513290201
      Special Order
    $17.92
  • 62
    Knob – Part Number: 513290301
    Knob
    Part Number: 513290301
      No Longer Available
  • 63
    Air Filter – Part Number: 513303301
    Air Filter
    Part Number: 513303301
      On Order
    $10.46
  • 64
    Plate – Part Number: 513286401
    Plate
    Part Number: 513286401
      No Longer Available
  • 65
    Screw – Part Number: 510483101
    Screw
    Part Number: 510483101
      Special Order
    $5.95
  • 66
    Screen – Part Number: 513303501
    Screen
    Part Number: 513303501
      In Stock
    $11.47
  • 67
    Screw – Part Number: 513303601
    Screw
    Part Number: 513303601
      Special Order
    $6.79
  • 68
    Label – Part Number: 513185301
    Label
    Part Number: 513185301
      No Longer Available
  • 69
    Bolt – Part Number: 513664001
    Bolt
    Part Number: 513664001
      No Longer Available
  • 101
    Short Block – Part Number: 5168964-01
    Short Block
    Part Number: 5168964-01
      No Longer Available
  • 102
    Gasket Kit – Part Number: 516896501
    Gasket Kit
    Part Number: 516896501
      No Longer Available
  • 103
    PULLER ASSEMBLY – Part Number: 513673501
    PULLER ASSEMBLY
    Part Number: 513673501
      Special Order
    $225.55
  • 104
    STOPPER – Part Number: 514243901
    STOPPER
    Part Number: 514243901
      Special Order
    $33.42
  • 105
    Guide – Part Number: 521068101
    Guide
    Part Number: 521068101
      No Longer Available
  • 106
    GAUGE – Part Number: 513673701
    GAUGE
    Part Number: 513673701
      Special Order
    $47.55
  • 800
    Carburetor Assy – Part Number: 5211158-01
    Carburetor Assy
    Part Number: 5211158-01
      No Longer Available
Engine
Engine Diagram and Parts List for 700001 AND UP RedMax Leaf Blower / Vacuum
  • 1
    Carburetor Body – Part Number: 502238401
    Carburetor Body
    Part Number: 502238401
      Special Order
    $56.05
  • 1
    Cylinder – Part Number: 5132930-01
    Cylinder
    Part Number: 5132930-01
      No Longer Available
  • 2
    GASKET – Part Number: 513687701
    GASKET
    Part Number: 513687701
      Special Order
    $10.46
  • 2
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 3
    Valve, Inlet – Part Number: 5740249-01
    Valve, Inlet
    Part Number: 5740249-01
      No Longer Available
  • 3
    Bolt – Part Number: 5211471-01
    Bolt
    Part Number: 5211471-01
      No Longer Available
  • 4
    Insulator – Part Number: 513284601
    Insulator
    Part Number: 513284601
      Special Order
    $22.95
  • 4
    Spring – Part Number: 505306001
    Spring
    Part Number: 505306001
      No Longer Available
  • 5
    Screw – Part Number: 505306101
    Screw
    Part Number: 505306101
      No Longer Available
  • 5
    GASKET – Part Number: 513687801
    GASKET
    Part Number: 513687801
      Special Order
    $5.99
  • 6
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 6
    GASKET – Part Number: 513687901
    GASKET
    Part Number: 513687901
      Special Order
    $5.99
  • 7
    SCREW, M5 X 35 – Part Number: 516113601
    SCREW, M5 X 35
    Part Number: 516113601
      Special Order
    $2.99
  • 7
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 8
    Body – Part Number: 506740901
    Body
    Part Number: 506740901
      In Stock
    $31.24
  • 8
    COVER – Part Number: 516356201
    COVER
    Part Number: 516356201
      Special Order
    $4.99
  • 9
    Bolt – Part Number: 513662801
    Bolt
    Part Number: 513662801
      No Longer Available
  • 9
    Cover – Part Number: 506741001
    Cover
    Part Number: 506741001
      Special Order
    $7.46
  • 10
    Muffler – Part Number: 513688001
    Muffler
    Part Number: 513688001
      No Longer Available
  • 10
    Pump – Part Number: 505306701
    Pump
    Part Number: 505306701
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $11.92
  • 11
    Washer – Part Number: 506617001
    Washer
    Part Number: 506617001
      No Longer Available
  • 11
    ARRESTER – Part Number: 513262801
    ARRESTER
    Part Number: 513262801
      Special Order
    $19.40
  • 12
    Gasket – Part Number: 513663301
    Gasket
    Part Number: 513663301
      Special Order
    $9.02
  • 12
    Swivel – Part Number: 506741201
    Swivel
    Part Number: 506741201
      Special Order
    $5.96
  • 13
    Bolt – Part Number: 513663101
    Bolt
    Part Number: 513663101
      Special Order
    $5.16
  • 13
    Ring – Part Number: 506612501
    Ring
    Part Number: 506612501
      No Longer Available
  • 14
    Rp gasket, pump – Part Number: 516160601
    Rp gasket, pump
    Part Number: 516160601
      No Longer Available
  • 14
    Bolt – Part Number: 513663201
    Bolt
    Part Number: 513663201
      Special Order
    $5.98
  • 15
    Trimmer Carburetor Diaphragm – Part Number: 506689801
    Trimmer Carburetor Diaphragm
    Part Number: 506689801
      In Stock
    $5.95
  • 15
    CRANKCASE COMPL – Part Number: 516897301
    CRANKCASE COMPL
    Part Number: 516897301
      Special Order
    $84.38
  • 16
    GASKET – Part Number: 516897401
    GASKET
    Part Number: 516897401
      Special Order
    $3.99
  • 16
    Gasket – Part Number: 506740801
    Gasket
    Part Number: 506740801
      In Stock
    $14.92
  • 17
    Diaphragm – Part Number: 505056401
    Diaphragm
    Part Number: 505056401
      Special Order
    $20.67
  • 17
    Bearing – Part Number: 5136985-01
    Bearing
    Part Number: 5136985-01
      No Longer Available
  • 18
    Screw – Part Number: 505307901
    Screw
    Part Number: 505307901
      Special Order
    $5.95
  • 18
    Oilseal – Part Number: 5163682-01
    Oilseal
    Part Number: 5163682-01
      No Longer Available
  • 19
    Seal – Part Number: 5132387-01
    Seal
    Part Number: 5132387-01
      No Longer Available
  • 19
    Bracket – Part Number: 544364801
    Bracket
    Part Number: 544364801
      Special Order
    $31.24
  • 20
    Nut – Part Number: 510487401
    Nut
    Part Number: 510487401
      Special Order
    $5.95
  • 20
    Bolt – Part Number: 506609401
    Bolt
    Part Number: 506609401
      Special Order
    $5.95
  • 21
    Ring – Part Number: 516126001
    Ring
    Part Number: 516126001
      Special Order
    $4.13
  • 21
    Screw – Part Number: 521756001
    Screw
    Part Number: 521756001
      In Stock
    $5.96
  • 22
    Ring – Part Number: 505308401
    Ring
    Part Number: 505308401
      No Longer Available
  • 22
    Cover – Part Number: 513663901
    Cover
    Part Number: 513663901
      Special Order
    $11.92
  • 23
    Bolt – Part Number: 513323201
    Bolt
    Part Number: 513323201
      Special Order
    $4.13
  • 23
    Screw – Part Number: 506741101
    Screw
    Part Number: 506741101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 24
    Jet – Part Number: 5211159-01
    Jet
    Part Number: 5211159-01
      No Longer Available
  • 24
    Piston – Part Number: 5163447-01
    Piston
    Part Number: 5163447-01
      No Longer Available
  • 25
    O-Ring – Part Number: 505307501
    O-Ring
    Part Number: 505307501
      In Stock
    $5.95
  • 25
    Ring.Piston – Part Number: 510917901
    Ring.Piston
    Part Number: 510917901
      In Stock
    $10.20
  • 26
    Carburetor Assy – Part Number: 5211158-01
    Carburetor Assy
    Part Number: 5211158-01
      No Longer Available
  • 26
    Pen – Part Number: 5163522-01
    Pen
    Part Number: 5163522-01
      No Longer Available
  • 27
    Carburetor Assy – Part Number: 5211158-01
    Carburetor Assy
    Part Number: 5211158-01
      No Longer Available
  • 27
    Snap Ring – Part Number: 502849801
    Snap Ring
    Part Number: 502849801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 28
    Bearing – Part Number: 502849901
    Bearing
    Part Number: 502849901
      In Stock
    $17.92
  • 29
    Washer – Part Number: 502850001
    Washer
    Part Number: 502850001
      In Stock
    $7.46
  • 30
    Crankshaft – Part Number: 5168979-01
    Crankshaft
    Part Number: 5168979-01
      No Longer Available
  • 31
    Shim – Part Number: 513226501
    Shim
    Part Number: 513226501
      No Longer Available
  • 32
    Nut – Part Number: 513241901
    Nut
    Part Number: 513241901
      In Stock
    $7.06
  • 33
    Key – Part Number: 506689401
    Key
    Part Number: 506689401
      In Stock
    $5.95
  • 34
    Rotor – Part Number: 513671601
    Rotor
    Part Number: 513671601
      Special Order
    $114.78
  • 35
    Coil – Part Number: 513671701
    Coil
    Part Number: 513671701
      Special Order
    $100.16
  • 36
    Bolt – Part Number: 513671801
    Bolt
    Part Number: 513671801
      No Longer Available
  • 38
    Spring – Part Number: 505298901
    Spring
    Part Number: 505298901
      Special Order
    $5.95
  • 39
    Grommet – Part Number: 544260601
    Grommet
    Part Number: 544260601
      In Stock
    $5.96
  • 40
    Spark Plug – Part Number: 5133095-01
    Spark Plug
    Part Number: 5133095-01
      No Longer Available
  • 41
    Hub Cap – Part Number: 5168984-01
    Hub Cap
    Part Number: 5168984-01
      No Longer Available
  • 42
    CORD COMPLETE – Part Number: 516898501
    CORD COMPLETE
    Part Number: 516898501
      Special Order
    $8.96
  • 43
    Leaf Blower Starter Assembly – Part Number: 502843101
    $62.27
  • 44
    Spring – Part Number: 502843301
    Spring
    Part Number: 502843301
      In Stock
    $17.92
  • 45
    REEL – Part Number: 516348401
    REEL
    Part Number: 516348401
      Special Order
    $19.40
  • 46
    DOG – Part Number: 513288501
    DOG
    Part Number: 513288501
      Special Order
    $13.42
  • 47
    Washer – Part Number: 502843601
    Washer
    Part Number: 502843601
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 48
    Screw – Part Number: 5163458-01
    Screw
    Part Number: 5163458-01
      No Longer Available
  • 49
    Retainer – Part Number: 516348601
    Retainer
    Part Number: 516348601
      No Longer Available
  • 50
    Washer – Part Number: 502843701
    Washer
    Part Number: 502843701
      Special Order
    $5.96
  • 51
    Starter Rope – Part Number: 502843501
    Starter Rope
    Part Number: 502843501
      Special Order
    $7.46
  • 52
    Knob – Part Number: 502843201
    Knob
    Part Number: 502843201
      Special Order
    $10.46
  • 53
    Pulley – Part Number: 513288801
    Pulley
    Part Number: 513288801
      In Stock
    $14.92
  • 54
    Bolt – Part Number: 514320901
    Bolt
    Part Number: 514320901
      Special Order
    $4.13
  • 55
    Label – Part Number: 5168987-01
    Label
    Part Number: 5168987-01
      No Longer Available
  • 56
    Carburetor Assy – Part Number: 5211158-01
    Carburetor Assy
    Part Number: 5211158-01
      No Longer Available
  • 57
    Body – Part Number: 514286001
    Body
    Part Number: 514286001
      No Longer Available
  • 58
    Plate – Part Number: 514286201
    Plate
    Part Number: 514286201
      No Longer Available
  • 59
    Lever – Part Number: 514286301
    Lever
    Part Number: 514286301
      No Longer Available
  • 60
    Screw – Part Number: 516771801
    Screw
    Part Number: 516771801
      Special Order
    $5.95
  • 61
    COVER – Part Number: 513290201
    COVER
    Part Number: 513290201
      Special Order
    $17.92
  • 62
    Knob – Part Number: 513290301
    Knob
    Part Number: 513290301
      No Longer Available
  • 63
    Air Filter – Part Number: 513303301
    Air Filter
    Part Number: 513303301
      On Order
    $10.46
  • 64
    Plate – Part Number: 513286401
    Plate
    Part Number: 513286401
      No Longer Available
  • 65
    Screw – Part Number: 510483101
    Screw
    Part Number: 510483101
      Special Order
    $5.95
  • 66
    Screen – Part Number: 513303501
    Screen
    Part Number: 513303501
      In Stock
    $11.47
  • 67
    Screw – Part Number: 513303601
    Screw
    Part Number: 513303601
      Special Order
    $6.79
  • 68
    Label – Part Number: 513185301
    Label
    Part Number: 513185301
      No Longer Available
  • 69
    Bolt – Part Number: 513664001
    Bolt
    Part Number: 513664001
      No Longer Available
  • 101
    Short Block – Part Number: 5168964-01
    Short Block
    Part Number: 5168964-01
      No Longer Available
  • 102
    Gasket Kit – Part Number: 516896501
    Gasket Kit
    Part Number: 516896501
      No Longer Available
  • 103
    PULLER ASSEMBLY – Part Number: 513673501
    PULLER ASSEMBLY
    Part Number: 513673501
      Special Order
    $225.55
  • 104
    STOPPER – Part Number: 514243901
    STOPPER
    Part Number: 514243901
      Special Order
    $33.42
  • 105
    Guide – Part Number: 521068101
    Guide
    Part Number: 521068101
      No Longer Available
  • 106
    GAUGE – Part Number: 513673701
    GAUGE
    Part Number: 513673701
      Special Order
    $47.55
  • 800
    Carburetor Assy – Part Number: 5211158-01
    Carburetor Assy
    Part Number: 5211158-01
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
