Craftsman Lawn Tractor Replacement Parts For Model 91725882

We Sell Only Genuine Craftsman Parts

Popular Parts for 91725882

Search Within Model

Questions & Answers for Craftsman 91725882
Browse all Parts Search by Area
Page A Diagram and Parts List for  Craftsman Lawn Tractor
Page A

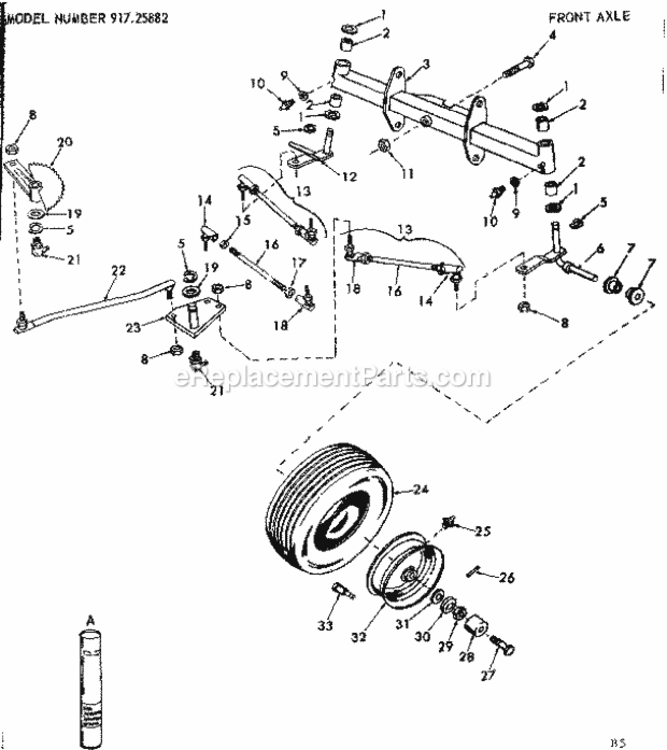

Page B Diagram and Parts List for  Craftsman Lawn Tractor
Page B

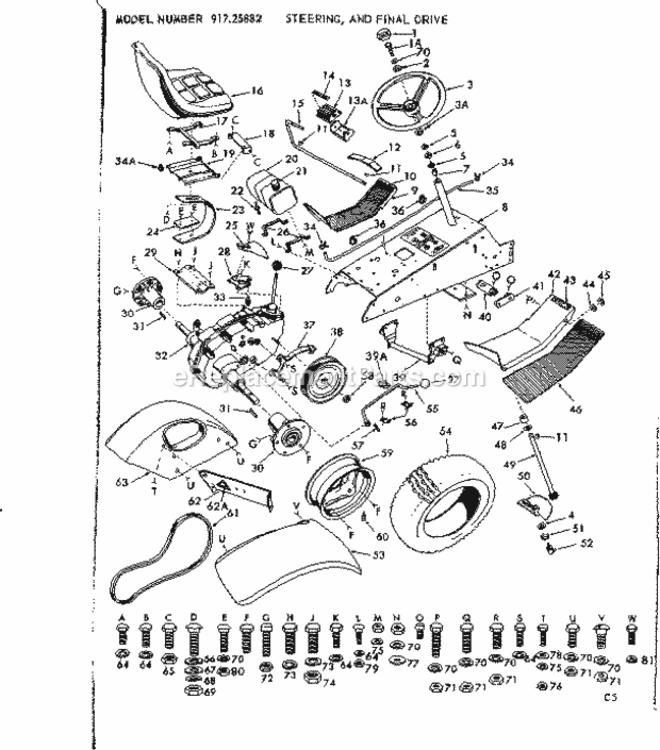

Page C Diagram and Parts List for  Craftsman Lawn Tractor
Page C

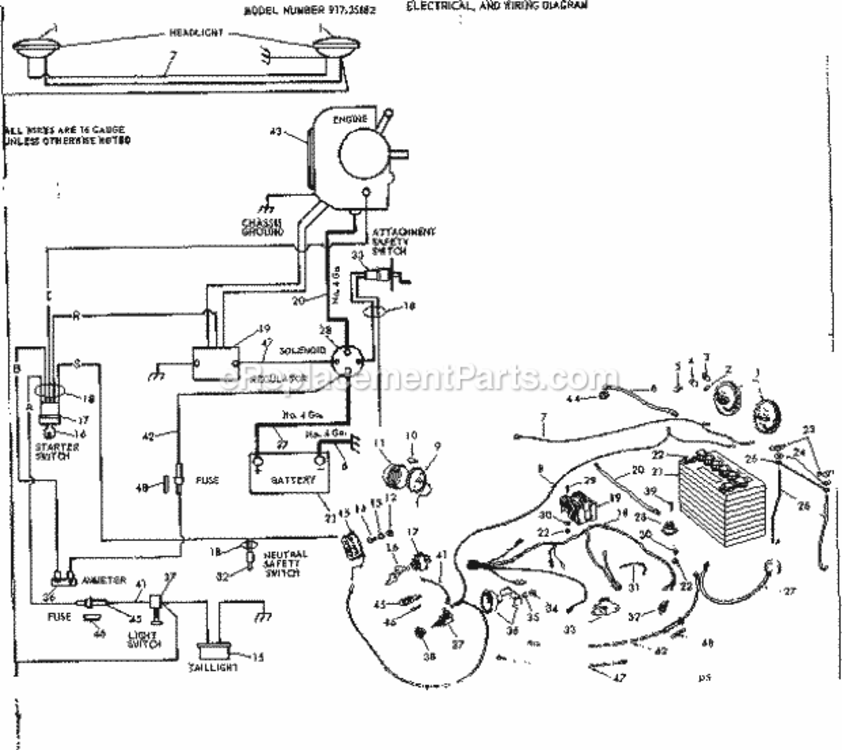

Page D Diagram and Parts List for  Craftsman Lawn Tractor
Page D

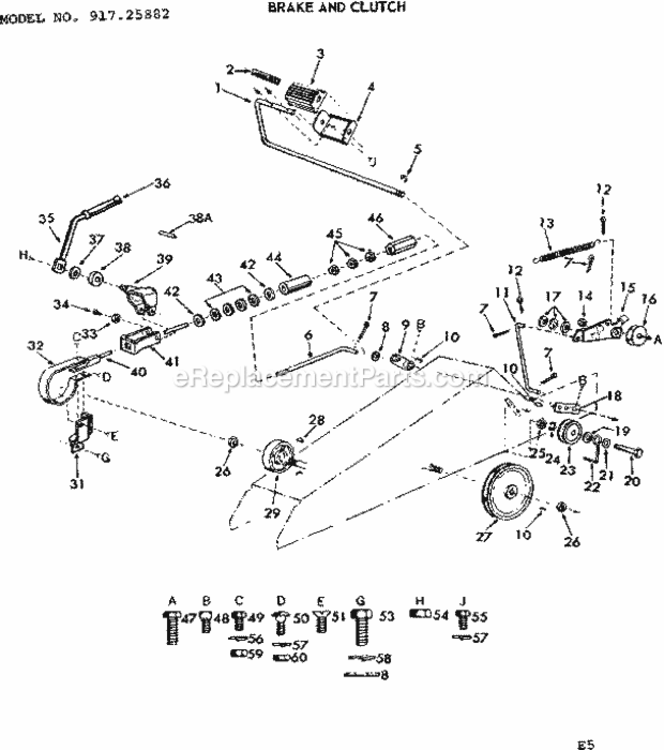

Page E Diagram and Parts List for  Craftsman Lawn Tractor
Page E

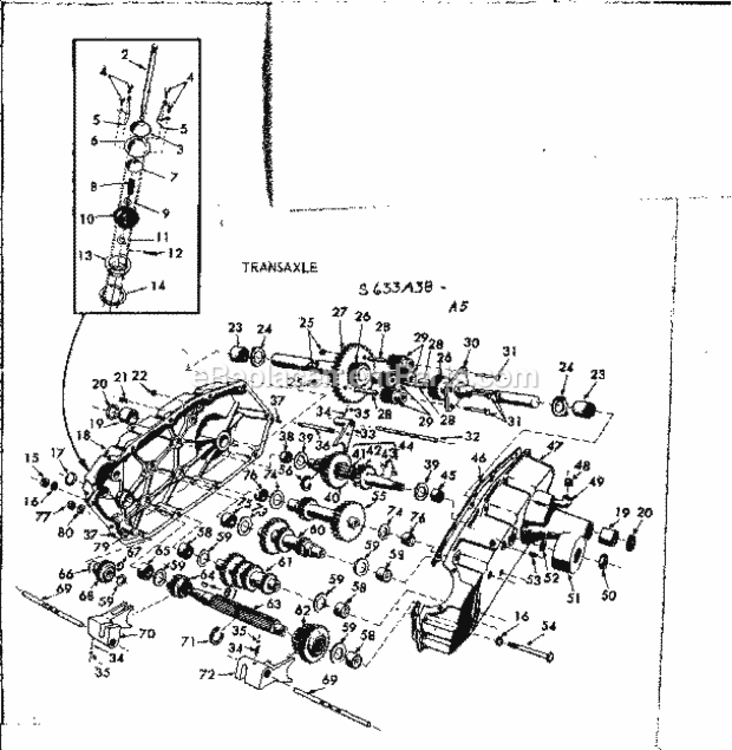

Page F Diagram and Parts List for  Craftsman Lawn Tractor
Page F
Previous Showing All Parts Next
Page A

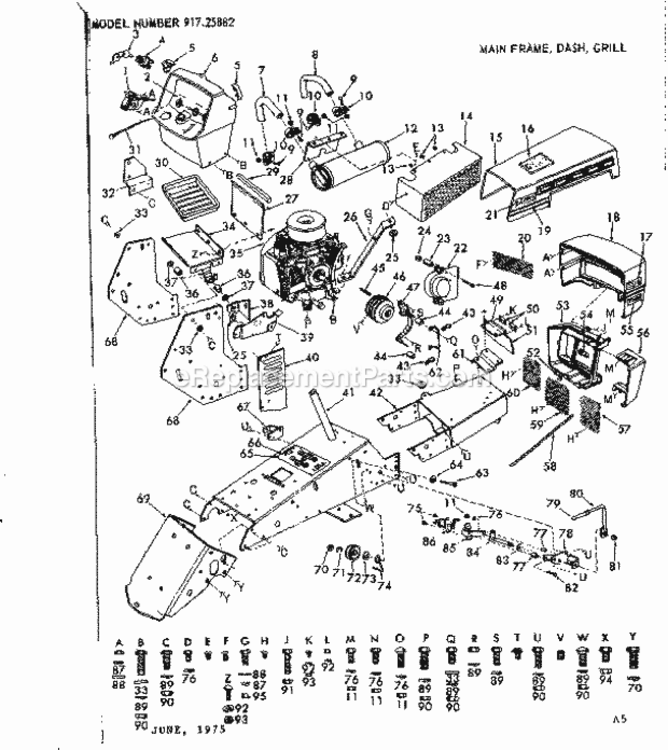

Page A Diagram and Parts List for  Craftsman Lawn Tractor
  • A-1
    Remote Control – Part Number: 6261R
    Remote Control
    Part Number: 6261R
      No Longer Available
  • A-2
    Dashboard – Part Number: 4819R
    Dashboard
    Part Number: 4819R
      No Longer Available
  • A-3
    Ignition Key – Part Number: STD365410
    Ignition Key
    Part Number: STD365410
      No Longer Available
  • A-4
    SWITCH T – Part Number: 583731001
    SWITCH T
    Part Number: 583731001
      Special Order
    $104.56
  • A-5
    Clip – Part Number: 1998R
    Clip
    Part Number: 1998R
      No Longer Available
  • A-6
    Dashboard – Part Number: 634A605
    Dashboard
    Part Number: 634A605
      No Longer Available
  • A-7
    Rear Exhaust – Part Number: 2696R
    Rear Exhaust
    Part Number: 2696R
      No Longer Available
  • A-8
    Exhaust – Part Number: 2697R
    Exhaust
    Part Number: 2697R
      No Longer Available
  • A-9
    Screw 5Pk – Part Number: STD523112
    Screw 5Pk
    Part Number: STD523112
      No Longer Available
  • A-10
    Clamp – Part Number: 582R
    Clamp
    Part Number: 582R
      No Longer Available
  • A-11
    Nut 8Pk – Part Number: STD541031
    Nut 8Pk
    Part Number: STD541031
      No Longer Available
  • A-12
    Muffler – Part Number: 6382R
    Muffler
    Part Number: 6382R
      No Longer Available
  • A-13
    J Clip – Part Number: 3531R
    J Clip
    Part Number: 3531R
      No Longer Available
  • A-14
    Muffler Guard – Part Number: 634A706
    Muffler Guard
    Part Number: 634A706
      No Longer Available
  • A-15
    Hood Assembly – Part Number: 634A551
    Hood Assembly
    Part Number: 634A551
      No Longer Available
  • A-16
    Decal – Part Number: 4821R
    Decal
    Part Number: 4821R
      No Longer Available
  • A-17
    Decal – Part Number: 3652R
    Decal
    Part Number: 3652R
      No Longer Available
  • A-18
    Upper Grill – Part Number: 2676R
    Upper Grill
    Part Number: 2676R
      No Longer Available
  • A-19
    Decal – Part Number: 3624R
    Decal
    Part Number: 3624R
      No Longer Available
  • A-20
    Grill Screen – Part Number: 2672R
    Grill Screen
    Part Number: 2672R
      No Longer Available
  • A-21
    Decal – Part Number: 3300R
    Decal
    Part Number: 3300R
      No Longer Available
  • A-22
    Guide – Part Number: 634A659
    Guide
    Part Number: 634A659
      No Longer Available
  • A-23
    Spacer – Part Number: 8238H
    Spacer
    Part Number: 8238H
      No Longer Available
  • A-24
    1/4-20 Hex Lock Nut – Part Number: STD541425
    1/4-20 Hex Lock Nut
    Part Number: STD541425
      No Longer Available
  • A-25
    Flat Washer, 8Pk – Part Number: STD551031
    Flat Washer, 8Pk
    Part Number: STD551031
      No Longer Available
  • A-26
    Bracket – Part Number: 4394R
    Bracket
    Part Number: 4394R
      No Longer Available
  • A-27
    Shield – Part Number: 4815R
    Shield
    Part Number: 4815R
      No Longer Available
  • A-28
    Heat Shield – Part Number: 3494R
    Heat Shield
    Part Number: 3494R
      No Longer Available
  • A-29
    Strip – Part Number: 5348R
    Strip
    Part Number: 5348R
      No Longer Available
  • A-30
    Battery Tray – Part Number: 2686R
    Battery Tray
    Part Number: 2686R
      No Longer Available
  • A-31
    Choke – Part Number: 2754R
    Choke
    Part Number: 2754R
      No Longer Available
  • A-32
    Bracket – Part Number: 6254R
    Bracket
    Part Number: 6254R
      No Longer Available
  • A-33
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • A-34
    Battery Support – Part Number: 634A694
    Battery Support
    Part Number: 634A694
      No Longer Available
  • A-35
    Engine – Part Number: 634A695
    Engine
    Part Number: 634A695
      No Longer Available
  • A-36
    Bearing – Part Number: 2689R
    Bearing
    Part Number: 2689R
      No Longer Available
  • A-37
    Washer 8Pk – Part Number: STD551050
    Washer 8Pk
    Part Number: STD551050
      No Longer Available
  • A-38
    Bracket – Part Number: 5527R
    Bracket
    Part Number: 5527R
      No Longer Available
  • A-39
    Idler Bracket – Part Number: 634A518
    Idler Bracket
    Part Number: 634A518
      No Longer Available
  • A-40
    Cover Right Hand – Part Number: 2655R
    Cover Right Hand
    Part Number: 2655R
      No Longer Available
  • A-41
    Support – Part Number: 634A470
    Support
    Part Number: 634A470
      No Longer Available
  • A-42
    Mount Engine – Part Number: 634A531
    Mount Engine
    Part Number: 634A531
      No Longer Available
  • A-43
    Pin 2Pk – Part Number: STD624008
    Pin 2Pk
    Part Number: STD624008
      No Longer Available
  • A-44
    Spacer – Part Number: 8704H1
    Spacer
    Part Number: 8704H1
      No Longer Available
  • A-45
    Square Key – Part Number: STD580111
    Square Key
    Part Number: STD580111
      No Longer Available
  • A-46
    Engine Pulley – Part Number: 634A104
    Engine Pulley
    Part Number: 634A104
      No Longer Available
  • A-47
    Belt Guide – Part Number: 634A527
    Belt Guide
    Part Number: 634A527
      No Longer Available
  • A-48
    Screw 8Pk – Part Number: STD512522
    Screw 8Pk
    Part Number: STD512522
      No Longer Available
  • A-49
    Support – Part Number: 2752R
    Support
    Part Number: 2752R
      No Longer Available
  • A-50
    Hinge – Part Number: 6485H
    Hinge
    Part Number: 6485H
      No Longer Available
  • A-51
    Cover – Part Number: 634A28
    Cover
    Part Number: 634A28
      No Longer Available
  • A-52
    Mntg Clip – Part Number: 8768H
    Mntg Clip
    Part Number: 8768H
      No Longer Available
  • A-53
    Grill – Part Number: 2677R
    Grill
    Part Number: 2677R
      No Longer Available
  • A-54
    Clip, Insulated – Part Number: 4171R
    Clip, Insulated
    Part Number: 4171R
      No Longer Available
  • A-55
    Decal – Part Number: 3653R
    Decal
    Part Number: 3653R
      No Longer Available
  • A-56
    Grill – Part Number: 2678R
    Grill
    Part Number: 2678R
      No Longer Available
  • A-57
    Grill Screen – Part Number: 2673R
    Grill Screen
    Part Number: 2673R
      No Longer Available
  • A-58
    Grill Stop – Part Number: 5626R
    Grill Stop
    Part Number: 5626R
      No Longer Available
  • A-59
    Grill Screen – Part Number: 2794R
    Grill Screen
    Part Number: 2794R
      No Longer Available
  • A-60
    Grill Screen – Part Number: 2674R
    Grill Screen
    Part Number: 2674R
      No Longer Available
  • A-61
    Grill Spacer – Part Number: 2665R
    Grill Spacer
    Part Number: 2665R
      No Longer Available
  • A-62
    Retainer – Part Number: 9011H
    Retainer
    Part Number: 9011H
      No Longer Available
  • A-63
    Screw 2Pk – Part Number: STD523720
    Screw 2Pk
    Part Number: STD523720
      No Longer Available
  • A-64
    Washer 8Pk – Part Number: STD551043
    Washer 8Pk
    Part Number: STD551043
      No Longer Available
  • A-65
    Drive Rivet – Part Number: 9521H
    Drive Rivet
    Part Number: 9521H
      No Longer Available
  • A-66
    Shift Plate – Part Number: 2702R
    Shift Plate
    Part Number: 2702R
      No Longer Available
  • A-67
    Hanger Left Hand – Part Number: 634A355
    Hanger Left Hand
    Part Number: 634A355
      No Longer Available
  • A-68
    Bracket – Part Number: 2670R
    Bracket
    Part Number: 2670R
      No Longer Available
  • A-69
    Drawbar – Part Number: 634A101
    Drawbar
    Part Number: 634A101
      No Longer Available
  • A-70
    Nut 8Pk – Part Number: STD541043
    Nut 8Pk
    Part Number: STD541043
      No Longer Available
  • A-71
    Washer Lock 7/16 – Part Number: STD551143
    Washer Lock 7/16
    Part Number: STD551143
      No Longer Available
  • A-72
    IDLER T – Part Number: 583772001
    IDLER T
    Part Number: 583772001
      Special Order
    $49.37
  • A-73
    Washer 8Pk – Part Number: STD551043
    Washer 8Pk
    Part Number: STD551043
      No Longer Available
  • A-74
    Belt Guide – Part Number: 6479H1
    Belt Guide
    Part Number: 6479H1
      No Longer Available
  • A-75
    Screw 8Pk – Part Number: STD601003
    Screw 8Pk
    Part Number: STD601003
      No Longer Available
  • A-76
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • A-77
    Bushing – Part Number: 1689E
    Bushing
    Part Number: 1689E
      No Longer Available
  • A-78
    Fitting Hanger – Part Number: 634A494
    Fitting Hanger
    Part Number: 634A494
      No Longer Available
  • A-79
    Handle Grip – Part Number: 4379H
    Handle Grip
    Part Number: 4379H
      No Longer Available
  • A-80
    Clutch Handle – Part Number: 634A493
    Clutch Handle
    Part Number: 634A493
      No Longer Available
  • A-81
    Hex Lock Nut – Part Number: STD541537
    Hex Lock Nut
    Part Number: STD541537
      No Longer Available
  • A-82
    Screw 5Pk – Part Number: STD523115
    Screw 5Pk
    Part Number: STD523115
      No Longer Available
  • A-83
    Belleville Washer – Part Number: 532062335
    Belleville Washer
    Part Number: 532062335
      Special Order
    $9.91
  • A-84
    Idler Shaft – Part Number: 634A491
    Idler Shaft
    Part Number: 634A491
      No Longer Available
  • A-85
    Bracket – Part Number: 634A492
    Bracket
    Part Number: 634A492
      No Longer Available
  • A-86
    Safty Switch – Part Number: 2249R
    Safty Switch
    Part Number: 2249R
      No Longer Available
  • A-87
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • A-88
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • A-89
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • A-90
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • A-91
    1/4-20 Hex Lock Nut – Part Number: STD541425
    1/4-20 Hex Lock Nut
    Part Number: STD541425
      No Longer Available
  • A-92
    Washer 8Pk – Part Number: STD551110
    Washer 8Pk
    Part Number: STD551110
      No Longer Available
  • A-93
    Nut 8Pk – Part Number: STD541010
    Nut 8Pk
    Part Number: STD541010
      No Longer Available
  • A-94
    Lock Nut – Part Number: 73930600
    Lock Nut
    Part Number: 73930600
      No Longer Available
  • A-95
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • A-96A
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • A-96B
    Screw, 2 Pk. – Part Number: STD523715
    Screw, 2 Pk.
    Part Number: STD523715
      No Longer Available
  • A-96C
    Screw 5pk – Part Number: STD523710
    Screw 5pk
    Part Number: STD523710
      No Longer Available
  • A-96D
    Screw 5Pk – Part Number: STD523105
    Screw 5Pk
    Part Number: STD523105
      No Longer Available
  • A-96E
    Bolt – Part Number: 74780408
    Bolt
    Part Number: 74780408
      No Longer Available
  • A-96F
    Sheet Metal Screw – Part Number: STD611005
    Sheet Metal Screw
    Part Number: STD611005
      No Longer Available
  • A-96G
    Bolt-hex rb – Part Number: 74780416
    Bolt-hex rb
    Part Number: 74780416
      No Longer Available
  • A-96H
    Screw 8Pk – Part Number: STD601005
    Screw 8Pk
    Part Number: STD601005
      No Longer Available
  • A-96J
    Screw 5Pk – Part Number: STD522515
    Screw 5Pk
    Part Number: STD522515
      No Longer Available
  • A-96K
    Screw 8Pk – Part Number: STD511003
    Screw 8Pk
    Part Number: STD511003
      No Longer Available
  • A-96L
    Nut 8Pk – Part Number: STD541010
    Nut 8Pk
    Part Number: STD541010
      No Longer Available
  • A-96M
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • A-96N
    Screw 5Pk – Part Number: STD523112
    Screw 5Pk
    Part Number: STD523112
      No Longer Available
  • A-96O
    Carriage Bolt – Part Number: STD533110
    Carriage Bolt
    Part Number: STD533110
      No Longer Available
  • A-96P
    Screw, 2 Pk. – Part Number: STD523715
    Screw, 2 Pk.
    Part Number: STD523715
      No Longer Available
  • A-96Q
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • A-96R
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • A-96S
    Screw 5pk – Part Number: STD523710
    Screw 5pk
    Part Number: STD523710
      No Longer Available
  • A-96T
    Square Head Machine Bolt (8 pack) – Part Number: STD522505
    Square Head Machine Bolt (8 pack)
    Part Number: STD522505
      No Longer Available
  • A-96U
    Screw 5Pk – Part Number: STD523712
    Screw 5Pk
    Part Number: STD523712
      No Longer Available
  • A-96V
    Screw – Part Number: 4514P
    Screw
    Part Number: 4514P
      No Longer Available
  • A-96W
    Carriage Bolt – Part Number: STD533710
    Carriage Bolt
    Part Number: STD533710
      No Longer Available
  • A-96X
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • A-96Y
    Bolt – Part Number: 74780720
    Bolt
    Part Number: 74780720
      No Longer Available
  • A-96Z
    Bolt – Part Number: 53P
    Bolt
    Part Number: 53P
      No Longer Available
  • A-800
    Grease – Part Number: 6066J
    Grease
    Part Number: 6066J
      No Longer Available
  • A-800
    42 Complete Deck – Part Number: 253582
    42 Complete Deck
    Part Number: 253582
      No Longer Available
  • A-800
    Manual – Part Number: 7676R
    Manual
    Part Number: 7676R
      No Longer Available
Page B
Page B Diagram and Parts List for  Craftsman Lawn Tractor
Page C
Page C Diagram and Parts List for  Craftsman Lawn Tractor
  • C-1
    Cap – Part Number: 2701R
    Cap
    Part Number: 2701R
      No Longer Available
  • C-1A
    Screw 5pk – Part Number: STD523710
    Screw 5pk
    Part Number: STD523710
      No Longer Available
  • C-2
    Washer 8Pk – Part Number: STD551043
    Washer 8Pk
    Part Number: STD551043
      No Longer Available
  • C-3
    Wheel – Part Number: 4820R
    Wheel
    Part Number: 4820R
      No Longer Available
  • C-3A
    Snap Rng Ext – Part Number: STD582075
    Snap Rng Ext
    Part Number: STD582075
      No Longer Available
  • C-4
    Washer – Part Number: 121749X
    Washer
    Part Number: 121749X
      No Longer Available
  • C-5
    Cap – Part Number: 9007H
    Cap
    Part Number: 9007H
      No Longer Available
  • C-6
    Bushing – Part Number: 5949H
    Bushing
    Part Number: 5949H
      No Longer Available
  • C-7
    Bearing – Part Number: 6468H
    Bearing
    Part Number: 6468H
      No Longer Available
  • C-8
    Chassis – Part Number: 634A740
    Chassis
    Part Number: 634A740
      No Longer Available
  • C-9
    Foot Rest – Part Number: 634A281
    Foot Rest
    Part Number: 634A281
      No Longer Available
  • C-10
    Foot Pad – Part Number: 5817R
    Foot Pad
    Part Number: 5817R
      No Longer Available
  • C-11
    Key – Part Number: STD580020
    Key
    Part Number: STD580020
      No Longer Available
  • C-12
    Spring – Part Number: 9008H
    Spring
    Part Number: 9008H
      No Longer Available
  • C-13
    Foot Pedal – Part Number: 1062R
    Foot Pedal
    Part Number: 1062R
      No Longer Available
  • C-13A
    Bracket – Part Number: 8765H
    Bracket
    Part Number: 8765H
      No Longer Available
  • C-14
    Pedal Plate – Part Number: 1244R
    Pedal Plate
    Part Number: 1244R
      No Longer Available
  • C-15
    Pedal Shaft – Part Number: 2648R
    Pedal Shaft
    Part Number: 2648R
      No Longer Available
  • C-16
    Seat – Part Number: 4823R
    Seat
    Part Number: 4823R
      No Longer Available
  • C-17
    Bracket – Part Number: 634A532
    Bracket
    Part Number: 634A532
      No Longer Available
  • C-18
    Bracket – Part Number: 2663R
    Bracket
    Part Number: 2663R
      No Longer Available
  • C-19
    Plate – Part Number: 634A533
    Plate
    Part Number: 634A533
      No Longer Available
  • C-20
    Fuel Tank – Part Number: 2693R
    Fuel Tank
    Part Number: 2693R
      No Longer Available
  • C-21
    Fuel Gauge – Part Number: 7293R
    Fuel Gauge
    Part Number: 7293R
      No Longer Available
  • C-22
    Fitting – Part Number: 815R
    Fitting
    Part Number: 815R
      No Longer Available
  • C-23
    Seat Spring – Part Number: 5404R
    Seat Spring
    Part Number: 5404R
      No Longer Available
  • C-24
    Sprg Rein – Part Number: 8141H
    Sprg Rein
    Part Number: 8141H
      No Longer Available
  • C-25
    Safety Arm – Part Number: 2660R
    Safety Arm
    Part Number: 2660R
      No Longer Available
  • C-26
    Bracket – Part Number: 2650R
    Bracket
    Part Number: 2650R
      No Longer Available
  • C-27
    Knob Rd – Part Number: 532162132
    Knob Rd
    Part Number: 532162132
      No Longer Available
  • C-28
    Safe Support – Part Number: 634A731
    Safe Support
    Part Number: 634A731
      No Longer Available
  • C-29
    Transmission Bracket – Part Number: 6459H
    Transmission Bracket
    Part Number: 6459H
      No Longer Available
  • C-30
    Hub – Part Number: 8778H
    Hub
    Part Number: 8778H
      No Longer Available
  • C-31
    Sq Key – Part Number: 8327H
    Sq Key
    Part Number: 8327H
      No Longer Available
  • C-32
    Transaxle – Part Number: 633A38
    Transaxle
    Part Number: 633A38
      No Longer Available
  • C-33
    Switch – Part Number: 3249R
    Switch
    Part Number: 3249R
      No Longer Available
  • C-34
    Hose Clamp – Part Number: STD316708
    Hose Clamp
    Part Number: STD316708
      No Longer Available
  • C-34A
    Bumper – Part Number: 5424R
    Bumper
    Part Number: 5424R
      No Longer Available
  • C-35
    Line, Fuel – Part Number: 587044854
    Line, Fuel
    Part Number: 587044854
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $28.56
  • C-36
    Clip, Fuel Line – Part Number: 2751R
    Clip, Fuel Line
    Part Number: 2751R
      No Longer Available
  • C-37
    Belt Guide – Part Number: 634A22A
    Belt Guide
    Part Number: 634A22A
      No Longer Available
  • C-38
    Transmission Pulley – Part Number: 6461H2
    Transmission Pulley
    Part Number: 6461H2
      No Longer Available
  • C-39
    Hanger – Part Number: 634A362
    Hanger
    Part Number: 634A362
      No Longer Available
  • C-39A
    Clip – Part Number: 2521R
    Clip
    Part Number: 2521R
      No Longer Available
  • C-40
    Brake Arm – Part Number: 634A33A
    Brake Arm
    Part Number: 634A33A
      No Longer Available
  • C-41
    Arm – Part Number: 626A31A
    Arm
    Part Number: 626A31A
      No Longer Available
  • C-42
    Foot Rest – Part Number: 634A282
    Foot Rest
    Part Number: 634A282
      No Longer Available
  • C-43
    Decal – Part Number: 2267R
    Decal
    Part Number: 2267R
      No Longer Available
  • C-44
    Washer 21/32 X 7/8 X 16 Ga – Part Number: 819212016
    Washer 21/32 X 7/8 X 16 Ga
    Part Number: 819212016
      No Longer Available
  • C-45
    E-Ring 5Pk – Part Number: STD581062
    E-Ring 5Pk
    Part Number: STD581062
      No Longer Available
  • C-46
    Foot Pad – Part Number: 5818R
    Foot Pad
    Part Number: 5818R
      No Longer Available
  • C-47
    Bearing – Part Number: 4766H
    Bearing
    Part Number: 4766H
      No Longer Available
  • C-48
    Washer, 29/32 x 1 - 1/4 x 16 Ga – Part Number: 819292016
    Washer, 29/32 x 1 - 1/4 x 16 Ga
    Part Number: 819292016
      On Order
    $11.43
  • C-49
    Shaft – Part Number: 634A626
    Shaft
    Part Number: 634A626
      No Longer Available
  • C-50
    Gear Sector – Part Number: 634A95
    Gear Sector
    Part Number: 634A95
      No Longer Available
  • C-51
    Ring 2Pk – Part Number: STD581075
    Ring 2Pk
    Part Number: STD581075
      No Longer Available
  • C-52
    Zerk – Part Number: 6842M
    Zerk
    Part Number: 6842M
      No Longer Available
  • C-53
    Fender Right Hand – Part Number: 2657R
    Fender Right Hand
    Part Number: 2657R
      No Longer Available
  • C-54
    Tire – Part Number: 140183
    Tire
    Part Number: 140183
      No Longer Available
  • C-55
    Shift Rod – Part Number: 6477H
    Shift Rod
    Part Number: 6477H
      No Longer Available
  • C-56
    Shaft Rod Bracket – Part Number: 6442H
    Shaft Rod Bracket
    Part Number: 6442H
      No Longer Available
  • C-57
    Pin – Part Number: STD561820
    Pin
    Part Number: STD561820
      No Longer Available
  • C-58
    Nut 2Pk – Part Number: STD541550
    Nut 2Pk
    Part Number: STD541550
      No Longer Available
  • C-59
    TIRE ASM 23X10 5-12 K500 – Part Number: 548336001
    TIRE ASM 23X10 5-12 K500
    Part Number: 548336001
      Special Order
    $327.15
  • C-60
    Lawn Tractor Tire Valve Stem – Part Number: 65139
    Lawn Tractor Tire Valve Stem
    Part Number: 65139
      No Longer Available
  • C-61
    V-Belt – Part Number: STD325830
    V-Belt
    Part Number: STD325830
      No Longer Available
  • C-62
    Bracket – Part Number: 2656R
    Bracket
    Part Number: 2656R
      No Longer Available
  • C-62A
    Safty Sticke – Part Number: 3239R
    Safty Sticke
    Part Number: 3239R
      No Longer Available
  • C-63
    Fender Left Hand – Part Number: 2658R
    Fender Left Hand
    Part Number: 2658R
      No Longer Available
  • C-64
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • C-65
    Lock Nut – Part Number: 73930600
    Lock Nut
    Part Number: 73930600
      No Longer Available
  • C-66
    Washer (2 pack) – Part Number: STD551075
    Washer (2 pack)
    Part Number: STD551075
      No Longer Available
  • C-67
    Washer 8Pk – Part Number: STD551050
    Washer 8Pk
    Part Number: STD551050
      No Longer Available
  • C-68
    Washer 5Pk – Part Number: STD551150
    Washer 5Pk
    Part Number: STD551150
      No Longer Available
  • C-69
    Nut 5Pk – Part Number: STD541050
    Nut 5Pk
    Part Number: STD541050
      No Longer Available
  • C-70
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • C-71
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • C-72
    Nut 8Pk – Part Number: STD541237
    Nut 8Pk
    Part Number: STD541237
      No Longer Available
  • C-73
    Washer Lock 7/16 – Part Number: STD551143
    Washer Lock 7/16
    Part Number: STD551143
      No Longer Available
  • C-74
    Nut 8Pk – Part Number: STD541043
    Nut 8Pk
    Part Number: STD541043
      No Longer Available
  • C-75
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • C-76
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • C-77
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • C-78
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • C-79
    Nut 8Pk – Part Number: STD541031
    Nut 8Pk
    Part Number: STD541031
      No Longer Available
  • C-80
    Nut – Part Number: 873610600
    Nut
    Part Number: 873610600
      Special Order
    $6.16
  • C-81
    Nut 8Pk – Part Number: STD541231
    Nut 8Pk
    Part Number: STD541231
      No Longer Available
  • C-82A
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • C-82B
    Bolt, Hex Head 5/16-18 – Part Number: 596322201
    Bolt, Hex Head 5/16-18
    Part Number: 596322201
      Special Order
    $6.16
  • C-82C
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • C-82D
    Carriage Bolt – Part Number: STD535012
    Carriage Bolt
    Part Number: STD535012
      No Longer Available
  • C-82E
    Carriage Bolt – Part Number: STD533710
    Carriage Bolt
    Part Number: STD533710
      No Longer Available
  • C-82F
    Hub Bolt – Part Number: 140080
    Hub Bolt
    Part Number: 140080
      No Longer Available
  • C-82G
    Screw – Part Number: 23100620
    Screw
    Part Number: 23100620
      No Longer Available
  • C-82H
    Bolt Fin Hex – Part Number: 74780716
    Bolt Fin Hex
    Part Number: 74780716
      No Longer Available
  • C-82J
    Bolt Fin Hex – Part Number: 74780716
    Bolt Fin Hex
    Part Number: 74780716
      No Longer Available
  • C-82K
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • C-82L
    Carriage Bolt – Part Number: STD533107
    Carriage Bolt
    Part Number: STD533107
      No Longer Available
  • C-82M
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • C-82N
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • C-82O
    Screw – Part Number: 4501P
    Screw
    Part Number: 4501P
      No Longer Available
  • C-82P
    Screw 5Pk – Part Number: STD523712
    Screw 5Pk
    Part Number: STD523712
      No Longer Available
  • C-82Q
    Screw 5pk – Part Number: STD523710
    Screw 5pk
    Part Number: STD523710
      No Longer Available
  • C-82R
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • C-82S
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • C-82T
    Bolt-hex rb – Part Number: 74780416
    Bolt-hex rb
    Part Number: 74780416
      No Longer Available
  • C-82U
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • C-82V
    Carriage Bolt – Part Number: STD533707
    Carriage Bolt
    Part Number: STD533707
      No Longer Available
  • C-82W
    Screw 5Pk – Part Number: STD523110
    Screw 5Pk
    Part Number: STD523110
      No Longer Available
  • C-800
    Grease – Part Number: 6066J
    Grease
    Part Number: 6066J
      No Longer Available
  • C-800
    42 Complete Deck – Part Number: 253582
    42 Complete Deck
    Part Number: 253582
      No Longer Available
  • C-800
    Manual – Part Number: 7676R
    Manual
    Part Number: 7676R
      No Longer Available
Page D
Page D Diagram and Parts List for  Craftsman Lawn Tractor
  • D-1
    4411 Lamp – Part Number: STD374411
    4411 Lamp
    Part Number: STD374411
      No Longer Available
  • D-2
    Hose – Part Number: 9197H
    Hose
    Part Number: 9197H
      No Longer Available
  • D-3
    Spacer – Part Number: 8784H1
    Spacer
    Part Number: 8784H1
      No Longer Available
  • D-4
    Mntg Clip – Part Number: 8768H
    Mntg Clip
    Part Number: 8768H
      No Longer Available
  • D-5
    Sheet Metal Screw – Part Number: STD611005
    Sheet Metal Screw
    Part Number: STD611005
      No Longer Available
  • D-6
    Cable, Battery – Part Number: 532004207
    Cable, Battery
    Part Number: 532004207
      On Order
    $7.13
  • D-7
    Wire – Part Number: 6775R
    Wire
    Part Number: 6775R
      No Longer Available
  • D-8
    Wire – Part Number: 6776R
    Wire
    Part Number: 6776R
      No Longer Available
  • D-9
    Housing – Part Number: 8293H
    Housing
    Part Number: 8293H
      No Longer Available
  • D-10
    Miniature Bayonet Light Bulb – Part Number: STD373895
    Miniature Bayonet Light Bulb
    Part Number: STD373895
      No Longer Available
  • D-11
    Lens – Part Number: 8292H
    Lens
    Part Number: 8292H
      No Longer Available
  • D-12
    Nut 8Pk – Part Number: STD541010
    Nut 8Pk
    Part Number: STD541010
      No Longer Available
  • D-13
    Washer 8Pk – Part Number: STD551210
    Washer 8Pk
    Part Number: STD551210
      No Longer Available
  • D-14
    Spur Screw – Part Number: STD511005
    Spur Screw
    Part Number: STD511005
      No Longer Available
  • D-15
    Tail Light – Part Number: 8089H
    Tail Light
    Part Number: 8089H
      No Longer Available
  • D-16
    Ignition Key – Part Number: STD365410
    Ignition Key
    Part Number: STD365410
      No Longer Available
  • D-17
    SWITCH T – Part Number: 583731001
    SWITCH T
    Part Number: 583731001
      Special Order
    $104.56
  • D-18
    Harness – Part Number: 5992R
    Harness
    Part Number: 5992R
      No Longer Available
  • D-19
    Regulator – Part Number: 2684R
    Regulator
    Part Number: 2684R
      No Longer Available
  • D-20
    Cable – Part Number: 6418R
    Cable
    Part Number: 6418R
      No Longer Available
  • D-21
    SANDER ACCESSORY KIT – Part Number: 50795
    SANDER ACCESSORY KIT
    Part Number: 50795
      Special Order
    $351.13
  • D-22
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • D-23
    Wingnut Unc – Part Number: STD541625
    Wingnut Unc
    Part Number: STD541625
      No Longer Available
  • D-24
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • D-25
    Battery Clamp – Part Number: 5110H
    Battery Clamp
    Part Number: 5110H
      No Longer Available
  • D-26
    Battery Bolt – Part Number: 2685R
    Battery Bolt
    Part Number: 2685R
      No Longer Available
  • D-27
    Cable Cover – Part Number: 634A699
    Cable Cover
    Part Number: 634A699
      No Longer Available
  • D-28
    Solenoid – Part Number: 3367R
    Solenoid
    Part Number: 3367R
      No Longer Available
  • D-29
    Bolt-hex rb – Part Number: 74780416
    Bolt-hex rb
    Part Number: 74780416
      No Longer Available
  • D-30
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • D-31
    Ties 8Pk – Part Number: STD426600
    Ties 8Pk
    Part Number: STD426600
      No Longer Available
  • D-32
    Switch – Part Number: 3249R
    Switch
    Part Number: 3249R
      No Longer Available
  • D-33
    Safty Switch – Part Number: 2249R
    Safty Switch
    Part Number: 2249R
      No Longer Available
  • D-34
    Spndl Pulley – Part Number: STD541110
    Spndl Pulley
    Part Number: STD541110
      No Longer Available
  • D-35
    Washer 8Pk – Part Number: STD551110
    Washer 8Pk
    Part Number: STD551110
      No Longer Available
  • D-36
    Ammeter – Part Number: 532124900
    Ammeter
    Part Number: 532124900
      Special Order
    $68.32
  • D-37
    Light Switch – Part Number: 5735H
    Light Switch
    Part Number: 5735H
      No Longer Available
  • D-38
    Knob – Part Number: 9267H
    Knob
    Part Number: 9267H
      No Longer Available
  • D-39
    Screw – Part Number: 3296P
    Screw
    Part Number: 3296P
      No Longer Available
  • D-41
    Electric Wire – Part Number: 2228R
    Electric Wire
    Part Number: 2228R
      No Longer Available
  • D-42
    Wire – Part Number: 7345R
    Wire
    Part Number: 7345R
      No Longer Available
  • D-43
    Engine – Part Number: 634A695
    Engine
    Part Number: 634A695
      No Longer Available
  • D-44
    Collar Stop – Part Number: STD551237
    Collar Stop
    Part Number: STD551237
      No Longer Available
  • D-45
    Fuse Holder – Part Number: 2211R
    Fuse Holder
    Part Number: 2211R
      No Longer Available
  • D-46
    Fuse – Part Number: STD380150
    Fuse
    Part Number: STD380150
      No Longer Available
  • D-47
    Wire – Part Number: 6436R
    Wire
    Part Number: 6436R
      No Longer Available
  • D-48
    Agc 30 Fuse – Part Number: STD380300
    Agc 30 Fuse
    Part Number: STD380300
      No Longer Available
  • D-800
    Manual – Part Number: 7676R
    Manual
    Part Number: 7676R
      No Longer Available
  • D-800
    42 Complete Deck – Part Number: 253582
    42 Complete Deck
    Part Number: 253582
      No Longer Available
  • D-800
    Grease – Part Number: 6066J
    Grease
    Part Number: 6066J
      No Longer Available
Page E
Page E Diagram and Parts List for  Craftsman Lawn Tractor
  • E-1
    Pedal Shaft – Part Number: 2648R
    Pedal Shaft
    Part Number: 2648R
      No Longer Available
  • E-2
    Pedal Plate – Part Number: 1244R
    Pedal Plate
    Part Number: 1244R
      No Longer Available
  • E-3
    Foot Pedal – Part Number: 1062R
    Foot Pedal
    Part Number: 1062R
      No Longer Available
  • E-4
    Bracket – Part Number: 8765H
    Bracket
    Part Number: 8765H
      No Longer Available
  • E-5
    E-Ring 5Pk – Part Number: STD581062
    E-Ring 5Pk
    Part Number: STD581062
      No Longer Available
  • E-6
    Brake Rod – Part Number: 2202R
    Brake Rod
    Part Number: 2202R
      No Longer Available
  • E-7
    Pin 8Pk – Part Number: STD561210
    Pin 8Pk
    Part Number: STD561210
      No Longer Available
  • E-8
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • E-9
    Brake Arm – Part Number: 634A33A
    Brake Arm
    Part Number: 634A33A
      No Longer Available
  • E-10
    Key – Part Number: STD580020
    Key
    Part Number: STD580020
      No Longer Available
  • E-11
    Clutch Rod – Part Number: 2645R
    Clutch Rod
    Part Number: 2645R
      No Longer Available
  • E-12
    Pin – Part Number: STD561820
    Pin
    Part Number: STD561820
      No Longer Available
  • E-13
    Spring – Part Number: 583771801
    Spring
    Part Number: 583771801
      No Longer Available
  • E-14
    Hex Lock Nut – Part Number: STD541537
    Hex Lock Nut
    Part Number: STD541537
      No Longer Available
  • E-15
    Idler Bracket – Part Number: 634A518
    Idler Bracket
    Part Number: 634A518
      No Longer Available
  • E-16
    Idler – Part Number: 634A86
    Idler
    Part Number: 634A86
      No Longer Available
  • E-17
    Washer 8Pk – Part Number: STD551050
    Washer 8Pk
    Part Number: STD551050
      No Longer Available
  • E-18
    Arm – Part Number: 626A31A
    Arm
    Part Number: 626A31A
      No Longer Available
  • E-19
    Washer 8Pk – Part Number: STD551043
    Washer 8Pk
    Part Number: STD551043
      No Longer Available
  • E-20
    Screw 2Pk – Part Number: STD523720
    Screw 2Pk
    Part Number: STD523720
      No Longer Available
  • E-21
    Washer 8Pk – Part Number: STD551043
    Washer 8Pk
    Part Number: STD551043
      No Longer Available
  • E-22
    Belt Guide – Part Number: 6479H1
    Belt Guide
    Part Number: 6479H1
      No Longer Available
  • E-23
    IDLER T – Part Number: 583772001
    IDLER T
    Part Number: 583772001
      Special Order
    $49.37
  • E-24
    Washer Lock 7/16 – Part Number: STD551143
    Washer Lock 7/16
    Part Number: STD551143
      No Longer Available
  • E-25
    Nut 8Pk – Part Number: STD541043
    Nut 8Pk
    Part Number: STD541043
      No Longer Available
  • E-26
    Nut 2Pk – Part Number: STD541550
    Nut 2Pk
    Part Number: STD541550
      No Longer Available
  • E-27
    Transmission Pulley – Part Number: 6461H2
    Transmission Pulley
    Part Number: 6461H2
      No Longer Available
  • E-28
    Key 2Pk – Part Number: STD580025
    Key 2Pk
    Part Number: STD580025
      No Longer Available
  • E-29
    Brake Drum – Part Number: 7648H1
    Brake Drum
    Part Number: 7648H1
      No Longer Available
  • E-31
    Bracket Assembly – Part Number: 634T220
    Bracket Assembly
    Part Number: 634T220
      No Longer Available
  • E-32
    Brake Band – Part Number: 583638601
    Brake Band
    Part Number: 583638601
      No Longer Available
  • E-33
    Nut – Part Number: STD541525
    Nut
    Part Number: STD541525
      No Longer Available
  • E-34
    Screw 8Pk – Part Number: STD622505
    Screw 8Pk
    Part Number: STD622505
      No Longer Available
  • E-35
    Handle – Part Number: 626A341
    Handle
    Part Number: 626A341
      No Longer Available
  • E-36
    Handle Grip – Part Number: 4379H
    Handle Grip
    Part Number: 4379H
      No Longer Available
  • E-37
    Belleville Washer – Part Number: 532062335
    Belleville Washer
    Part Number: 532062335
      Special Order
    $9.91
  • E-38
    Spacer – Part Number: 2221R
    Spacer
    Part Number: 2221R
      No Longer Available
  • E-38A
    Pin 5Pk – Part Number: STD571807
    Pin 5Pk
    Part Number: STD571807
      No Longer Available
  • E-39
    Lock Brkt – Part Number: 634A489
    Lock Brkt
    Part Number: 634A489
      No Longer Available
  • E-40
    Brake Rod – Part Number: 626A365
    Brake Rod
    Part Number: 626A365
      No Longer Available
  • E-41
    Park Brk Yok – Part Number: 2197R
    Park Brk Yok
    Part Number: 2197R
      No Longer Available
  • E-42
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • E-43
    Spring Washer – Part Number: 2263R
    Spring Washer
    Part Number: 2263R
      No Longer Available
  • E-44
    Bushing – Part Number: 2201R
    Bushing
    Part Number: 2201R
      No Longer Available
  • E-45
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • E-46
    Turnbuckle – Part Number: 6417H
    Turnbuckle
    Part Number: 6417H
      No Longer Available
  • E-47
    Screw 2Pk – Part Number: STD623710
    Screw 2Pk
    Part Number: STD623710
      No Longer Available
  • E-48
    Screw – Part Number: 4501P
    Screw
    Part Number: 4501P
      No Longer Available
  • E-49
    Bolt, Hex Head 5/16-18 – Part Number: 596322201
    Bolt, Hex Head 5/16-18
    Part Number: 596322201
      Special Order
    $6.16
  • E-50
    Bolt – Part Number: 11P
    Bolt
    Part Number: 11P
      No Longer Available
  • E-51
    Head Screw Filter – Part Number: 3164P
    Head Screw Filter
    Part Number: 3164P
      No Longer Available
  • E-53
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • E-54
    Hex Lock Nut – Part Number: STD541537
    Hex Lock Nut
    Part Number: STD541537
      No Longer Available
  • E-55
    Bolt-hex rb – Part Number: 74780416
    Bolt-hex rb
    Part Number: 74780416
      No Longer Available
  • E-56
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • E-57
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • E-58
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • E-59
    Locknut – Part Number: STD541431
    Locknut
    Part Number: STD541431
      No Longer Available
  • E-60
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • E-800
    Grease – Part Number: 6066J
    Grease
    Part Number: 6066J
      No Longer Available
  • E-800
    42 Complete Deck – Part Number: 253582
    42 Complete Deck
    Part Number: 253582
      No Longer Available
  • E-800
    Manual – Part Number: 7676R
    Manual
    Part Number: 7676R
      No Longer Available
Page F
Page F Diagram and Parts List for  Craftsman Lawn Tractor

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
