Craftsman Lawn Tractor Replacement Parts For Model 91725841

We Sell Only Genuine Craftsman Parts

Popular Parts for 91725841

Search Within Model

Questions & Answers for Craftsman 91725841
Browse all Parts Search by Area
Page A Diagram and Parts List for  Craftsman Lawn Tractor
Page A
Page B Diagram and Parts List for  Craftsman Lawn Tractor
Page B
Page C Diagram and Parts List for  Craftsman Lawn Tractor
Page C
Page D Diagram and Parts List for  Craftsman Lawn Tractor
Page D
Page E Diagram and Parts List for  Craftsman Lawn Tractor
Page E
Page F Diagram and Parts List for  Craftsman Lawn Tractor
Page F
Page G Diagram and Parts List for  Craftsman Lawn Tractor
Page G
Page H Diagram and Parts List for  Craftsman Lawn Tractor
Page H
Previous Showing All Parts Next
Page A

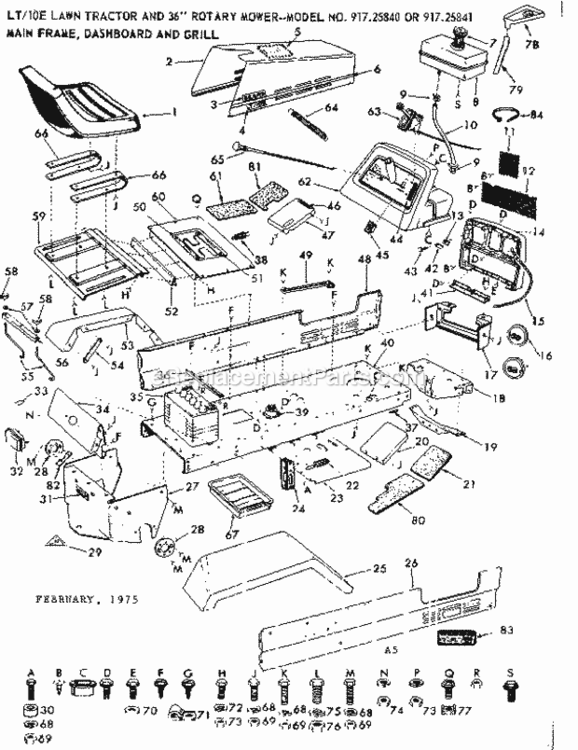

Page A Diagram and Parts List for  Craftsman Lawn Tractor
  • A-1
    Seat – Part Number: 4841R
    Seat
    Part Number: 4841R
      No Longer Available
  • A-2
    Hood – Part Number: 6302R
    Hood
    Part Number: 6302R
      No Longer Available
  • A-3
    Decal – Part Number: 3300R
    Decal
    Part Number: 3300R
      No Longer Available
  • A-4
    Decal – Part Number: 4714R
    Decal
    Part Number: 4714R
      No Longer Available
  • A-5A
    Decal – Part Number: 3604R
    Decal
    Part Number: 3604R
      No Longer Available
  • A-5B
    Decal – Part Number: 6288R
    Decal
    Part Number: 6288R
      No Longer Available
  • A-6
    Hood Decal – Part Number: 3301R
    Hood Decal
    Part Number: 3301R
      No Longer Available
  • A-7
    Fuel Gauge – Part Number: 7293R
    Fuel Gauge
    Part Number: 7293R
      No Longer Available
  • A-8
    Tank – Part Number: 4867R
    Tank
    Part Number: 4867R
      No Longer Available
  • A-9
    Hose Clamp – Part Number: STD316708
    Hose Clamp
    Part Number: STD316708
      No Longer Available
  • A-10
    Hose – Part Number: 295J
    Hose
    Part Number: 295J
      No Longer Available
  • A-11
    Screen – Part Number: 2875R
    Screen
    Part Number: 2875R
      No Longer Available
  • A-12
    Grill Screen – Part Number: 2794R
    Grill Screen
    Part Number: 2794R
      No Longer Available
  • A-13
    Spacer – Part Number: 8784H1
    Spacer
    Part Number: 8784H1
      No Longer Available
  • A-14
    Grill – Part Number: 2896R
    Grill
    Part Number: 2896R
      No Longer Available
  • A-15
    Chain – Part Number: 6286R
    Chain
    Part Number: 6286R
      No Longer Available
  • A-16
    4411 Lamp – Part Number: STD374411
    4411 Lamp
    Part Number: STD374411
      No Longer Available
  • A-17
    Plate – Part Number: 6381R
    Plate
    Part Number: 6381R
      No Longer Available
  • A-18
    Axle – Part Number: 663A144
    Axle
    Part Number: 663A144
      No Longer Available
  • A-19
    Brace – Part Number: 2880R
    Brace
    Part Number: 2880R
      No Longer Available
  • A-20
    Ft Rest Right Hand – Part Number: 2882R
    Ft Rest Right Hand
    Part Number: 2882R
      No Longer Available
  • A-21
    Foot Pad – Part Number: 5780R
    Foot Pad
    Part Number: 5780R
      No Longer Available
  • A-22
    Decal – Part Number: 1362R
    Decal
    Part Number: 1362R
      No Longer Available
  • A-23
    Foot Plate – Part Number: 3342R
    Foot Plate
    Part Number: 3342R
      No Longer Available
  • A-24
    Bracket – Part Number: 6354R
    Bracket
    Part Number: 6354R
      No Longer Available
  • A-25
    Fender Assembly – Part Number: 663A39
    Fender Assembly
    Part Number: 663A39
      No Longer Available
  • A-26
    Side Panal – Part Number: 663A83
    Side Panal
    Part Number: 663A83
      No Longer Available
  • A-27
    Support – Part Number: 4849R
    Support
    Part Number: 4849R
      No Longer Available
  • A-28
    Axle Collar – Part Number: 4848R
    Axle Collar
    Part Number: 4848R
      No Longer Available
  • A-29
    Safty Sticke – Part Number: 3239R
    Safty Sticke
    Part Number: 3239R
      No Longer Available
  • A-30
    Spacer-Split 395 x 59 Bzp – Part Number: 532124965
    Spacer-Split 395 x 59 Bzp
    Part Number: 532124965
      Special Order
    $6.16
  • A-31
    Ties 8Pk – Part Number: STD426600
    Ties 8Pk
    Part Number: STD426600
      No Longer Available
  • A-32
    Lense – Part Number: 1992R
    Lense
    Part Number: 1992R
      No Longer Available
  • A-33
    Tail Light – Part Number: 3793R
    Tail Light
    Part Number: 3793R
      No Longer Available
  • A-34
    Panel – Part Number: 3416R
    Panel
    Part Number: 3416R
      No Longer Available
  • A-35
    SANDER ACCESSORY KIT – Part Number: 50795
    SANDER ACCESSORY KIT
    Part Number: 50795
      Special Order
    $351.13
  • A-36
    Bat Hld Dwn – Part Number: 2874R
    Bat Hld Dwn
    Part Number: 2874R
      No Longer Available
  • A-37
    Clamp – Part Number: 5401R
    Clamp
    Part Number: 5401R
      No Longer Available
  • A-38
    Switch – Part Number: 3249R
    Switch
    Part Number: 3249R
      No Longer Available
  • A-39
    Solenoid – Part Number: 146154
    Solenoid
    Part Number: 146154
      No Longer Available
  • A-40
    Frame – Part Number: 4721R
    Frame
    Part Number: 4721R
      No Longer Available
  • A-41
    Hinge – Part Number: 2755R
    Hinge
    Part Number: 2755R
      No Longer Available
  • A-42
    Mntg Clip – Part Number: 8768H
    Mntg Clip
    Part Number: 8768H
      No Longer Available
  • A-43
    Screw 8Pk – Part Number: STD601005
    Screw 8Pk
    Part Number: STD601005
      No Longer Available
  • A-44
    Decal – Part Number: 4842R
    Decal
    Part Number: 4842R
      No Longer Available
  • A-45
    Light Switch – Part Number: 3356R
    Light Switch
    Part Number: 3356R
      No Longer Available
  • A-46
    Decal – Part Number: 1064R
    Decal
    Part Number: 1064R
      No Longer Available
  • A-47
    Ft Rest Left Hand – Part Number: 2881R
    Ft Rest Left Hand
    Part Number: 2881R
      No Longer Available
  • A-48
    Panel – Part Number: 663A84
    Panel
    Part Number: 663A84
      No Longer Available
  • A-49
    Brace – Part Number: 3372R
    Brace
    Part Number: 3372R
      No Longer Available
  • A-50
    Decal – Part Number: 3608R
    Decal
    Part Number: 3608R
      No Longer Available
  • A-51
    Decal – Part Number: 3607R
    Decal
    Part Number: 3607R
      No Longer Available
  • A-52
    Hinge – Part Number: 3417R
    Hinge
    Part Number: 3417R
      No Longer Available
  • A-53
    Fender Assembly – Part Number: 663A40
    Fender Assembly
    Part Number: 663A40
      No Longer Available
  • A-54
    Brace – Part Number: 3569R
    Brace
    Part Number: 3569R
      No Longer Available
  • A-55
    Battery Bolt – Part Number: 3312R
    Battery Bolt
    Part Number: 3312R
      No Longer Available
  • A-56
    Hold Down Battery – Part Number: 4847R
    Hold Down Battery
    Part Number: 4847R
      No Longer Available
  • A-57
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • A-58
    Wingnut Unc – Part Number: STD541625
    Wingnut Unc
    Part Number: STD541625
      No Longer Available
  • A-59
    Seat Plate – Part Number: 6463R
    Seat Plate
    Part Number: 6463R
      No Longer Available
  • A-60
    Shift Plate – Part Number: 663A143
    Shift Plate
    Part Number: 663A143
      No Longer Available
  • A-61
    Foot Pad – Part Number: 5781R
    Foot Pad
    Part Number: 5781R
      No Longer Available
  • A-62
    Dashboard – Part Number: 663A78
    Dashboard
    Part Number: 663A78
      No Longer Available
  • A-63
    Control – Part Number: 663A82
    Control
    Part Number: 663A82
      No Longer Available
  • A-64
    Spring – Part Number: 4250R
    Spring
    Part Number: 4250R
      No Longer Available
  • A-65
    Control – Part Number: 4717R
    Control
    Part Number: 4717R
      No Longer Available
  • A-66
    Seat Spring – Part Number: 3575R
    Seat Spring
    Part Number: 3575R
      No Longer Available
  • A-67
    Battery Tray – Part Number: 2686R
    Battery Tray
    Part Number: 2686R
      No Longer Available
  • A-68
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • A-69
    Nut 8Pk – Part Number: STD541031
    Nut 8Pk
    Part Number: STD541031
      No Longer Available
  • A-70
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • A-71
    Clip, Insulated – Part Number: 4171R
    Clip, Insulated
    Part Number: 4171R
      No Longer Available
  • A-72
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • A-73
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • A-74
    Spndl Pulley – Part Number: STD541110
    Spndl Pulley
    Part Number: STD541110
      No Longer Available
  • A-75
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • A-76
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • A-77
    Nut – Part Number: 186F
    Nut
    Part Number: 186F
      No Longer Available
  • A-78
    RADIATOR SUPPORT – Part Number: 73459
    RADIATOR SUPPORT
    Part Number: 73459
      Special Order
    $2.99
  • A-79
    Line – Part Number: 8542R
    Line
    Part Number: 8542R
      No Longer Available
  • A-80
    Foot Pad – Part Number: 5782R
    Foot Pad
    Part Number: 5782R
      No Longer Available
  • A-81
    Foot Pad – Part Number: 5779R
    Foot Pad
    Part Number: 5779R
      No Longer Available
  • A-82
    Spacer – Part Number: 5895R
    Spacer
    Part Number: 5895R
      No Longer Available
  • A-83
    Decal – Part Number: 5770R
    Decal
    Part Number: 5770R
      No Longer Available
  • A-84A
    Screw 5Pk – Part Number: STD523115
    Screw 5Pk
    Part Number: STD523115
      No Longer Available
  • A-84B
    Screw 8Pk – Part Number: STD601003
    Screw 8Pk
    Part Number: STD601003
      No Longer Available
  • A-84C
    Bushing – Part Number: 3807R
    Bushing
    Part Number: 3807R
      No Longer Available
  • A-84D
    Screw 8Pk – Part Number: STD512505
    Screw 8Pk
    Part Number: STD512505
      No Longer Available
  • A-84E
    Screw 8Pk – Part Number: STD512505
    Screw 8Pk
    Part Number: STD512505
      No Longer Available
  • A-84F
    Screw – Part Number: 5562P
    Screw
    Part Number: 5562P
      No Longer Available
  • A-84G
    Screw – Part Number: 5562P
    Screw
    Part Number: 5562P
      No Longer Available
  • A-84H
    Bolt – Part Number: 74780408
    Bolt
    Part Number: 74780408
      No Longer Available
  • A-84J
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • A-84K
    Screw 5Pk – Part Number: STD523110
    Screw 5Pk
    Part Number: STD523110
      No Longer Available
  • A-84L
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • A-84M
    Screw 5Pk – Part Number: STD523112
    Screw 5Pk
    Part Number: STD523112
      No Longer Available
  • A-84N
    Washer 8Pk – Part Number: STD551110
    Washer 8Pk
    Part Number: STD551110
      No Longer Available
  • A-84P
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • A-84Q
    Lock Screw – Part Number: 4291R
    Lock Screw
    Part Number: 4291R
      No Longer Available
  • A-84R
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • A-84S
    Screw – Part Number: 5582P
    Screw
    Part Number: 5582P
      No Longer Available
  • A-800
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • A-800
    Manual – Part Number: 6306R
    Manual
    Part Number: 6306R
      No Longer Available
Page B
Page B Diagram and Parts List for  Craftsman Lawn Tractor
  • B-1B
    Engine – Part Number: 663A140
    Engine
    Part Number: 663A140
      No Longer Available
  • B-2
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • B-3
    Locknut – Part Number: STD541431
    Locknut
    Part Number: STD541431
      No Longer Available
  • B-4
    Washer – Part Number: 6968R
    Washer
    Part Number: 6968R
      No Longer Available
  • B-5
    Rebound Mt – Part Number: 3787R
    Rebound Mt
    Part Number: 3787R
      No Longer Available
  • B-6
    Screw 2Pk – Part Number: STD523725
    Screw 2Pk
    Part Number: STD523725
      No Longer Available
  • B-7
    Idler Pulley – Part Number: 1342R
    Idler Pulley
    Part Number: 1342R
      No Longer Available
  • B-8
    Spacer – Part Number: 5222R
    Spacer
    Part Number: 5222R
      No Longer Available
  • B-9
    Idler Guard – Part Number: 2868R
    Idler Guard
    Part Number: 2868R
      No Longer Available
  • B-10
    Spring – Part Number: 3860R
    Spring
    Part Number: 3860R
      No Longer Available
  • B-11
    Support – Part Number: 2870R
    Support
    Part Number: 2870R
      No Longer Available
  • B-12
    Foot Plate – Part Number: 3342R
    Foot Plate
    Part Number: 3342R
      No Longer Available
  • B-13
    Washer 8Pk – Part Number: STD551043
    Washer 8Pk
    Part Number: STD551043
      No Longer Available
  • B-14
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • B-15
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • B-16
    Handle Grip – Part Number: 4379H
    Handle Grip
    Part Number: 4379H
      No Longer Available
  • B-17
    Lever – Part Number: 663A29
    Lever
    Part Number: 663A29
      No Longer Available
  • B-18
    Support – Part Number: 3334R
    Support
    Part Number: 3334R
      No Longer Available
  • B-19
    E Ring – Part Number: STD581043
    E Ring
    Part Number: STD581043
      No Longer Available
  • B-20
    Idler Bearing – Part Number: 3363R
    Idler Bearing
    Part Number: 3363R
      No Longer Available
  • B-21
    Pin 8Pk – Part Number: STD561210
    Pin 8Pk
    Part Number: STD561210
      No Longer Available
  • B-22
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • B-23
    Washer 8Pk – Part Number: STD551043
    Washer 8Pk
    Part Number: STD551043
      No Longer Available
  • B-24
    Lawn Tractor Tire Valve Stem – Part Number: 65139
    Lawn Tractor Tire Valve Stem
    Part Number: 65139
      No Longer Available
  • B-25
    Tire – Part Number: 122074X
    Tire
    Part Number: 122074X
      No Longer Available
  • B-26
    Rim.asm.8".r – Part Number: 106108X624
    Rim.asm.8".r
    Part Number: 106108X624
      No Longer Available
  • B-27
    1/4-20 Hex Lock Nut – Part Number: STD541425
    1/4-20 Hex Lock Nut
    Part Number: STD541425
      No Longer Available
  • B-28
    Parkng Shft – Part Number: 4863R
    Parkng Shft
    Part Number: 4863R
      No Longer Available
  • B-29
    E-Ring 5Pk – Part Number: STD581062
    E-Ring 5Pk
    Part Number: STD581062
      No Longer Available
  • B-30
    Brake Spring – Part Number: 5809R
    Brake Spring
    Part Number: 5809R
      No Longer Available
  • B-31
    Brake Arm – Part Number: 5405R
    Brake Arm
    Part Number: 5405R
      No Longer Available
  • B-32
    Washer 8Pk – Part Number: STD551050
    Washer 8Pk
    Part Number: STD551050
      No Longer Available
  • B-33
    Ring 2Pk – Part Number: STD581075
    Ring 2Pk
    Part Number: STD581075
      No Longer Available
  • B-34
    Washer – Part Number: 121749X
    Washer
    Part Number: 121749X
      No Longer Available
  • B-35
    Spacer – Part Number: 5056R
    Spacer
    Part Number: 5056R
      No Longer Available
  • B-36
    Square Key – Part Number: 3570R
    Square Key
    Part Number: 3570R
      No Longer Available
  • B-37
    Nut – Part Number: 873610600
    Nut
    Part Number: 873610600
      Special Order
    $6.16
  • B-38
    TRANSAXLE 600 – Part Number: 794127
    TRANSAXLE 600
    Part Number: 794127
      Special Order
    $599.07
  • B-39
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • B-40
    Fitting Support – Part Number: 4858R
    Fitting Support
    Part Number: 4858R
      No Longer Available
  • B-41
    Key – Part Number: STD580020
    Key
    Part Number: STD580020
      No Longer Available
  • B-42
    Brake Pin – Part Number: 5513R
    Brake Pin
    Part Number: 5513R
      No Longer Available
  • B-43
    Brake Rod – Part Number: 3315R
    Brake Rod
    Part Number: 3315R
      No Longer Available
  • B-44
    Screw 2Pk – Part Number: STD523120
    Screw 2Pk
    Part Number: STD523120
      No Longer Available
  • B-45
    Idler Bracket – Part Number: 663A93
    Idler Bracket
    Part Number: 663A93
      No Longer Available
  • B-46
    Clutch Rod – Part Number: 3314R
    Clutch Rod
    Part Number: 3314R
      No Longer Available
  • B-47
    Idler – Part Number: 4178H
    Idler
    Part Number: 4178H
      No Longer Available
  • B-48
    Spacer – Part Number: 5221R
    Spacer
    Part Number: 5221R
      No Longer Available
  • B-49
    Locknut – Part Number: STD541431
    Locknut
    Part Number: STD541431
      No Longer Available
  • B-50
    Clutch Spring – Part Number: 3362R
    Clutch Spring
    Part Number: 3362R
      No Longer Available
  • B-51
    Plate – Part Number: 4715R
    Plate
    Part Number: 4715R
      No Longer Available
  • B-52
    Knob Rd – Part Number: 532162132
    Knob Rd
    Part Number: 532162132
      No Longer Available
  • B-53
    Screw 5Pk – Part Number: STD523112
    Screw 5Pk
    Part Number: STD523112
      No Longer Available
  • B-54
    Bushing – Part Number: 6048R
    Bushing
    Part Number: 6048R
      No Longer Available
  • B-55
    Foot Shaft – Part Number: 663A85
    Foot Shaft
    Part Number: 663A85
      No Longer Available
  • B-56
    Cover, Pedal – Part Number: 510089501
    Cover, Pedal
    Part Number: 510089501
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $7.04
  • B-57
    Brake Stop – Part Number: 5060R
    Brake Stop
    Part Number: 5060R
      No Longer Available
  • B-58
    Screw 8Pk – Part Number: STD512505
    Screw 8Pk
    Part Number: STD512505
      No Longer Available
  • B-59
    Bolt – Part Number: 55P
    Bolt
    Part Number: 55P
      No Longer Available
  • B-60
    Guard – Part Number: 5014R
    Guard
    Part Number: 5014R
      No Longer Available
  • B-61
    Square Key – Part Number: STD580111
    Square Key
    Part Number: STD580111
      No Longer Available
  • B-62
    Pulley – Part Number: 3359R
    Pulley
    Part Number: 3359R
      No Longer Available
  • B-63
    Bolt – Part Number: 3272P
    Bolt
    Part Number: 3272P
      No Longer Available
  • B-64
    Pulley – Part Number: 3358R
    Pulley
    Part Number: 3358R
      No Longer Available
  • B-65
    Head Screw Filter – Part Number: 3179P
    Head Screw Filter
    Part Number: 3179P
      No Longer Available
  • B-66
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • B-67
    Belt – Part Number: STD324910
    Belt
    Part Number: STD324910
      No Longer Available
  • B-68
    Belt Guide – Part Number: 7294R
    Belt Guide
    Part Number: 7294R
      No Longer Available
  • B-69
    Screw 5Pk – Part Number: STD523110
    Screw 5Pk
    Part Number: STD523110
      No Longer Available
  • B-70
    Mount – Part Number: 3786R
    Mount
    Part Number: 3786R
      No Longer Available
  • B-71
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • B-72
    Screw 2Pk – Part Number: STD523117
    Screw 2Pk
    Part Number: STD523117
      No Longer Available
  • B-73
    Flat Washer, 8Pk – Part Number: STD551031
    Flat Washer, 8Pk
    Part Number: STD551031
      No Longer Available
  • B-74
    Washer Lock 7/16 – Part Number: STD551143
    Washer Lock 7/16
    Part Number: STD551143
      No Longer Available
  • B-75A
    Bolt – Part Number: 74780408
    Bolt
    Part Number: 74780408
      No Longer Available
  • B-75B
    Bolt-hex rb – Part Number: 74780416
    Bolt-hex rb
    Part Number: 74780416
      No Longer Available
  • B-75C
    Screw 5Pk – Part Number: STD523110
    Screw 5Pk
    Part Number: STD523110
      No Longer Available
  • B-75D
    Screw 5Pk – Part Number: STD523115
    Screw 5Pk
    Part Number: STD523115
      No Longer Available
  • B-800
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • B-800
    Manual – Part Number: 6306R
    Manual
    Part Number: 6306R
      No Longer Available
Page C
Page C Diagram and Parts List for  Craftsman Lawn Tractor
  • C-1
    Key – Part Number: STD580020
    Key
    Part Number: STD580020
      No Longer Available
  • C-2
    Cap – Part Number: 9007H
    Cap
    Part Number: 9007H
      No Longer Available
  • C-3
    Bushing – Part Number: 5949H
    Bushing
    Part Number: 5949H
      No Longer Available
  • C-4
    Bearing – Part Number: 3366R
    Bearing
    Part Number: 3366R
      No Longer Available
  • C-5
    Shaft – Part Number: 6282R
    Shaft
    Part Number: 6282R
      No Longer Available
  • C-6
    Universal Joint – Part Number: 3369R
    Universal Joint
    Part Number: 3369R
      No Longer Available
  • C-7
    Pin 2Pk – Part Number: STD572510
    Pin 2Pk
    Part Number: STD572510
      No Longer Available
  • C-8
    Shaft – Part Number: 3322R
    Shaft
    Part Number: 3322R
      No Longer Available
  • C-9
    Washer – Part Number: 121749X
    Washer
    Part Number: 121749X
      No Longer Available
  • C-10
    King Pin – Part Number: 663A30
    King Pin
    Part Number: 663A30
      No Longer Available
  • C-11
    Pin 5Pk – Part Number: STD571812
    Pin 5Pk
    Part Number: STD571812
      No Longer Available
  • C-12
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • C-13
    Hex Lock Nut – Part Number: STD541537
    Hex Lock Nut
    Part Number: STD541537
      No Longer Available
  • C-14
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • C-15
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • C-16
    Nut 8Pk – Part Number: STD541031
    Nut 8Pk
    Part Number: STD541031
      No Longer Available
  • C-17
    Str Sector – Part Number: 663A28
    Str Sector
    Part Number: 663A28
      No Longer Available
  • C-18
    Washer – Part Number: 4496R
    Washer
    Part Number: 4496R
      No Longer Available
  • C-19
    Spacer – Part Number: 3327R
    Spacer
    Part Number: 3327R
      No Longer Available
  • C-20
    Brng Str Sct – Part Number: 3364R
    Brng Str Sct
    Part Number: 3364R
      No Longer Available
  • C-21
    Drag Link – Part Number: 5603R
    Drag Link
    Part Number: 5603R
      No Longer Available
  • C-22
    E-Ring 5Pk – Part Number: STD581062
    E-Ring 5Pk
    Part Number: STD581062
      No Longer Available
  • C-23
    Lawn Tractor Grease Fitting – Part Number: 6855M
    Lawn Tractor Grease Fitting
    Part Number: 6855M
      No Longer Available
  • C-24
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • C-25
    King Pin – Part Number: 663A31
    King Pin
    Part Number: 663A31
      No Longer Available
  • C-26
    Tire – Part Number: 122073X
    Tire
    Part Number: 122073X
      No Longer Available
  • C-27
    Lawn Tractor Tire Valve Stem – Part Number: 65139
    Lawn Tractor Tire Valve Stem
    Part Number: 65139
      No Longer Available
  • C-28
    Flange Bearing – Part Number: 3736R
    Flange Bearing
    Part Number: 3736R
      No Longer Available
  • C-29
    Wheel – Part Number: 3591R
    Wheel
    Part Number: 3591R
      No Longer Available
  • C-30
    Fitting, Grease – Part Number: 532124860
    Fitting, Grease
    Part Number: 532124860
      Special Order
    $9.98
  • C-31
    Ring 2Pk – Part Number: STD581075
    Ring 2Pk
    Part Number: STD581075
      No Longer Available
  • C-32
    Ft Axlet – Part Number: 663A128
    Ft Axlet
    Part Number: 663A128
      No Longer Available
  • C-33
    Pivot Bolt – Part Number: 3351R
    Pivot Bolt
    Part Number: 3351R
      No Longer Available
  • C-34
    Tie Rod – Part Number: 3347R
    Tie Rod
    Part Number: 3347R
      No Longer Available
  • C-35
    Str Wheel – Part Number: 2700R
    Str Wheel
    Part Number: 2700R
      No Longer Available
  • C-36
    Cap – Part Number: 2701R
    Cap
    Part Number: 2701R
      No Longer Available
  • C-37
    Washer 8Pk – Part Number: STD551043
    Washer 8Pk
    Part Number: STD551043
      No Longer Available
  • C-38
    Screw 5pk – Part Number: STD523710
    Screw 5pk
    Part Number: STD523710
      No Longer Available
  • C-38A
    Grease – Part Number: 6066J
    Grease
    Part Number: 6066J
      No Longer Available
  • C-800
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • C-800
    Manual – Part Number: 6306R
    Manual
    Part Number: 6306R
      No Longer Available
Page D
Page D Diagram and Parts List for  Craftsman Lawn Tractor
  • D-1
    Nipple – Part Number: 5447R
    Nipple
    Part Number: 5447R
      No Longer Available
  • D-2
    Muffler Clamp – Part Number: 663A149
    Muffler Clamp
    Part Number: 663A149
      No Longer Available
  • D-3
    Plug – Part Number: 7368R
    Plug
    Part Number: 7368R
      No Longer Available
  • D-4
    Muffler – Part Number: 6284R
    Muffler
    Part Number: 6284R
      No Longer Available
  • D-5
    Nut Retainer – Part Number: 3254R
    Nut Retainer
    Part Number: 3254R
      No Longer Available
  • D-6
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • D-7
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • D-8
    Screw 8Pk – Part Number: STD512505
    Screw 8Pk
    Part Number: STD512505
      No Longer Available
  • D-9
    Muffler Guard – Part Number: 663A101
    Muffler Guard
    Part Number: 663A101
      No Longer Available
  • D-10
    Nut 8Pk – Part Number: STD541031
    Nut 8Pk
    Part Number: STD541031
      No Longer Available
  • D-11
    Flat Washer, 8Pk – Part Number: STD551031
    Flat Washer, 8Pk
    Part Number: STD551031
      No Longer Available
  • D-12
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • D-800
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • D-800
    Manual – Part Number: 6306R
    Manual
    Part Number: 6306R
      No Longer Available
Page E
Page E Diagram and Parts List for  Craftsman Lawn Tractor
  • E-1
    Rectifier – Part Number: 610907
    Rectifier
    Part Number: 610907
      Special Order
    $210.38
  • E-2
    Engine – Part Number: 663A81
    Engine
    Part Number: 663A81
      No Longer Available
  • E-3
    Cable – Part Number: 3354R
    Cable
    Part Number: 3354R
      No Longer Available
  • E-4
    Solenoid – Part Number: 146154
    Solenoid
    Part Number: 146154
      No Longer Available
  • E-5
    Cable – Part Number: 3353R
    Cable
    Part Number: 3353R
      No Longer Available
  • E-6
    Cable – Part Number: 3355R
    Cable
    Part Number: 3355R
      No Longer Available
  • E-7
    SANDER ACCESSORY KIT – Part Number: 50795
    SANDER ACCESSORY KIT
    Part Number: 50795
      Special Order
    $351.13
  • E-8
    Shortng Wire – Part Number: 3727R
    Shortng Wire
    Part Number: 3727R
      No Longer Available
  • E-9
    Switch – Part Number: 3249R
    Switch
    Part Number: 3249R
      No Longer Available
  • E-10
    Cir. Breaker – Part Number: 4853R
    Cir. Breaker
    Part Number: 4853R
      No Longer Available
  • E-11
    Electric Wire – Part Number: 5451R
    Electric Wire
    Part Number: 5451R
      No Longer Available
  • E-12
    Light Switch – Part Number: 3356R
    Light Switch
    Part Number: 3356R
      No Longer Available
  • E-13
    Wire – Part Number: 5570R
    Wire
    Part Number: 5570R
      No Longer Available
  • E-14
    Ground Wire – Part Number: 7035H
    Ground Wire
    Part Number: 7035H
      No Longer Available
  • E-15
    4411 Lamp – Part Number: STD374411
    4411 Lamp
    Part Number: STD374411
      No Longer Available
  • E-16
    Electric Wire – Part Number: 3794R
    Electric Wire
    Part Number: 3794R
      No Longer Available
  • E-17
    Lense – Part Number: 1992R
    Lense
    Part Number: 1992R
      No Longer Available
  • E-18
    Switch, Ignition – Part Number: 532365402
    Switch, Ignition
    Part Number: 532365402
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $34.67
  • E-19
    Wire – Part Number: 6359R
    Wire
    Part Number: 6359R
      No Longer Available
  • E-20
    Ignition Key – Part Number: STD365410
    Ignition Key
    Part Number: STD365410
      No Longer Available
  • E-21
    Cable – Part Number: 3355R
    Cable
    Part Number: 3355R
      No Longer Available
  • E-22
    Tail Light – Part Number: 3793R
    Tail Light
    Part Number: 3793R
      No Longer Available
  • E-23
    Agc 30 Fuse – Part Number: STD380300
    Agc 30 Fuse
    Part Number: STD380300
      No Longer Available
  • E-800
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • E-800
    Manual – Part Number: 6306R
    Manual
    Part Number: 6306R
      No Longer Available
Page F
Page F Diagram and Parts List for  Craftsman Lawn Tractor
  • F-1
    Rectifier – Part Number: 610907
    Rectifier
    Part Number: 610907
      Special Order
    $210.38
  • F-2
    Engine – Part Number: 663A140
    Engine
    Part Number: 663A140
      No Longer Available
  • F-3
    Cable – Part Number: 3354R
    Cable
    Part Number: 3354R
      No Longer Available
  • F-4
    Solenoid – Part Number: 146154
    Solenoid
    Part Number: 146154
      No Longer Available
  • F-5
    Cable – Part Number: 3353R
    Cable
    Part Number: 3353R
      No Longer Available
  • F-6
    Cable – Part Number: 3355R
    Cable
    Part Number: 3355R
      No Longer Available
  • F-7
    SANDER ACCESSORY KIT – Part Number: 50795
    SANDER ACCESSORY KIT
    Part Number: 50795
      Special Order
    $351.13
  • F-8
    Shortng Wire – Part Number: 3727R
    Shortng Wire
    Part Number: 3727R
      No Longer Available
  • F-9
    Switch – Part Number: 3249R
    Switch
    Part Number: 3249R
      No Longer Available
  • F-10
    Agc 7.5 Fuse – Part Number: STD380075
    Agc 7.5 Fuse
    Part Number: STD380075
      No Longer Available
  • F-12
    Light Switch – Part Number: 3356R
    Light Switch
    Part Number: 3356R
      No Longer Available
  • F-13
    Wire Assembly – Part Number: 7287R
    Wire Assembly
    Part Number: 7287R
      No Longer Available
  • F-14
    Wire – Part Number: 6777R
    Wire
    Part Number: 6777R
      No Longer Available
  • F-15
    4411 Lamp – Part Number: STD374411
    4411 Lamp
    Part Number: STD374411
      No Longer Available
  • F-16
    Electric Wire – Part Number: 3794R
    Electric Wire
    Part Number: 3794R
      No Longer Available
  • F-17
    Lense – Part Number: 1992R
    Lense
    Part Number: 1992R
      No Longer Available
  • F-18
    Switch, Ignition – Part Number: 532365402
    Switch, Ignition
    Part Number: 532365402
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $34.67
  • F-19
    Harness – Part Number: 7343R
    Harness
    Part Number: 7343R
      No Longer Available
  • F-20
    Ignition Key – Part Number: STD365410
    Ignition Key
    Part Number: STD365410
      No Longer Available
  • F-21
    Cable – Part Number: 6287R
    Cable
    Part Number: 6287R
      No Longer Available
  • F-22
    Tail Light – Part Number: 3793R
    Tail Light
    Part Number: 3793R
      No Longer Available
  • F-23
    Agc 30 Fuse – Part Number: STD380300
    Agc 30 Fuse
    Part Number: STD380300
      No Longer Available
  • F-800
    Manual – Part Number: 6306R
    Manual
    Part Number: 6306R
      No Longer Available
  • F-800
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
Page G
Page G Diagram and Parts List for  Craftsman Lawn Tractor
  • G-1
    Belt Guard – Part Number: 3211R
    Belt Guard
    Part Number: 3211R
      No Longer Available
  • G-2
    Mower Mandrel – Part Number: 663A10
    Mower Mandrel
    Part Number: 663A10
      No Longer Available
  • G-3
    Guard Left Hand Blt – Part Number: 3212R
    Guard Left Hand Blt
    Part Number: 3212R
      No Longer Available
  • G-4
    Plunger cap – Part Number: 71673
    Plunger cap
    Part Number: 71673
      No Longer Available
  • G-5
    Handle Grip – Part Number: 3251R
    Handle Grip
    Part Number: 3251R
      No Longer Available
  • G-6
    Handle Plunger – Part Number: 3178R
    Handle Plunger
    Part Number: 3178R
      No Longer Available
  • G-7
    Spring – Part Number: 3244R
    Spring
    Part Number: 3244R
      No Longer Available
  • G-8
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • G-9
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • G-10
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • G-11
    Bracket – Part Number: 4502R
    Bracket
    Part Number: 4502R
      No Longer Available
  • G-12
    Bushing – Part Number: 4503R
    Bushing
    Part Number: 4503R
      No Longer Available
  • G-13
    Wire M – Part Number: 5841R
    Wire M
    Part Number: 5841R
      No Longer Available
  • G-14
    Spring – Part Number: 4915R
    Spring
    Part Number: 4915R
      No Longer Available
  • G-15
    Switch – Part Number: 3249R
    Switch
    Part Number: 3249R
      No Longer Available
  • G-16
    Stop – Part Number: 6241R
    Stop
    Part Number: 6241R
      No Longer Available
  • G-17
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • G-18
    Screw 2Pk – Part Number: STD523725
    Screw 2Pk
    Part Number: STD523725
      No Longer Available
  • G-19
    Screw 2Pk – Part Number: STD523722
    Screw 2Pk
    Part Number: STD523722
      No Longer Available
  • G-20
    Lft Handle Bsh – Part Number: 3204R
    Lft Handle Bsh
    Part Number: 3204R
      No Longer Available
  • G-22
    Quadrant Pin – Part Number: 3188R
    Quadrant Pin
    Part Number: 3188R
      No Longer Available
  • G-23
    Decal – Part Number: 4306R
    Decal
    Part Number: 4306R
      No Longer Available
  • G-24
    Handle Weldment – Part Number: 663A12
    Handle Weldment
    Part Number: 663A12
      No Longer Available
  • G-25
    Pulley Guide – Part Number: 3210R
    Pulley Guide
    Part Number: 3210R
      No Longer Available
  • G-26
    Pulley – Part Number: 3246R
    Pulley
    Part Number: 3246R
      No Longer Available
  • G-27
    Lock Nut – Part Number: 73930600
    Lock Nut
    Part Number: 73930600
      No Longer Available
  • G-28
    Hanger – Part Number: 3224R
    Hanger
    Part Number: 3224R
      No Longer Available
  • G-29
    Screw 2Pk – Part Number: STD523717
    Screw 2Pk
    Part Number: STD523717
      No Longer Available
  • G-30
    Lift Link – Part Number: 4700R
    Lift Link
    Part Number: 4700R
      No Longer Available
  • G-31
    Pin 2Pk – Part Number: STD624008
    Pin 2Pk
    Part Number: STD624008
      No Longer Available
  • G-32
    Rivet – Part Number: 4654R
    Rivet
    Part Number: 4654R
      No Longer Available
  • G-33
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • G-34
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • G-35
    V Belt – Part Number: 6944R
    V Belt
    Part Number: 6944R
      No Longer Available
  • G-36
    Weldment – Part Number: 663A13
    Weldment
    Part Number: 663A13
      No Longer Available
  • G-37
    Pin 8Pk – Part Number: STD560907
    Pin 8Pk
    Part Number: STD560907
      No Longer Available
  • G-38
    Nut Retainer – Part Number: 3254R
    Nut Retainer
    Part Number: 3254R
      No Longer Available
  • G-39
    Decal – Part Number: 3539R
    Decal
    Part Number: 3539R
      No Longer Available
  • G-40
    Snubr Supprt – Part Number: 663A15
    Snubr Supprt
    Part Number: 663A15
      No Longer Available
  • G-41
    Spring – Part Number: 583770701
    Spring
    Part Number: 583770701
      No Longer Available
  • G-42
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • G-43
    Nut 8Pk – Part Number: STD541031
    Nut 8Pk
    Part Number: STD541031
      No Longer Available
  • G-44
    Hanger – Part Number: 3225R
    Hanger
    Part Number: 3225R
      No Longer Available
  • G-45
    Bushing – Part Number: 3203R
    Bushing
    Part Number: 3203R
      No Longer Available
  • G-46
    Screw 2Pk – Part Number: STD523720
    Screw 2Pk
    Part Number: STD523720
      No Longer Available
  • G-47
    Quadrant – Part Number: 3228R
    Quadrant
    Part Number: 3228R
      No Longer Available
  • G-48
    Runner – Part Number: 3194R
    Runner
    Part Number: 3194R
      No Longer Available
  • G-49
    Safty Sticke – Part Number: 3239R
    Safty Sticke
    Part Number: 3239R
      No Longer Available
  • G-50
    Housing – Part Number: 4914R
    Housing
    Part Number: 4914R
      No Longer Available
  • G-51
    Strip – Part Number: 3542R
    Strip
    Part Number: 3542R
      No Longer Available
  • G-52
    Runner – Part Number: 4727R
    Runner
    Part Number: 4727R
      No Longer Available
  • G-53
    Baffler – Part Number: 4728R
    Baffler
    Part Number: 4728R
      No Longer Available
  • G-54
    Decal – Part Number: 3538R
    Decal
    Part Number: 3538R
      No Longer Available
  • G-55
    Safty Shield – Part Number: 3218R
    Safty Shield
    Part Number: 3218R
      No Longer Available
  • G-56
    Handle Grip – Part Number: 3540R
    Handle Grip
    Part Number: 3540R
      No Longer Available
  • G-57
    Clutch Lever – Part Number: 663A18
    Clutch Lever
    Part Number: 663A18
      No Longer Available
  • G-58
    Decal – Part Number: 3240R
    Decal
    Part Number: 3240R
      No Longer Available
  • G-59
    Flat Washer, 8Pk – Part Number: STD551031
    Flat Washer, 8Pk
    Part Number: STD551031
      No Longer Available
  • G-60
    Snubbr Rod – Part Number: 3177R
    Snubbr Rod
    Part Number: 3177R
      No Longer Available
  • G-61
    Extension Spring – Part Number: 3243R
    Extension Spring
    Part Number: 3243R
      No Longer Available
  • G-62
    Bracket – Part Number: 3231R
    Bracket
    Part Number: 3231R
      No Longer Available
  • G-63
    Washer – Part Number: 4500R
    Washer
    Part Number: 4500R
      No Longer Available
  • G-64
    Flat Washer – Part Number: 1514P
    Flat Washer
    Part Number: 1514P
      No Longer Available
  • G-65
    Pin 5Pk – Part Number: STD571210
    Pin 5Pk
    Part Number: STD571210
      No Longer Available
  • G-66
    Mower Blades – Part Number: 4916R
    Mower Blades
    Part Number: 4916R
      No Longer Available
  • G-67
    Spring Washer – Part Number: 3248R
    Spring Washer
    Part Number: 3248R
      No Longer Available
  • G-68
    Screw 2Pk – Part Number: STD623710
    Screw 2Pk
    Part Number: STD623710
      No Longer Available
  • G-69
    Snubbr Rod – Part Number: 3179R
    Snubbr Rod
    Part Number: 3179R
      No Longer Available
  • G-70
    Snubbr R Wld – Part Number: 663A14
    Snubbr R Wld
    Part Number: 663A14
      No Longer Available
  • G-71
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • G-72
    Indicator Cover – Part Number: 3554R
    Indicator Cover
    Part Number: 3554R
      No Longer Available
  • G-73
    Lever Bracket – Part Number: 663A17
    Lever Bracket
    Part Number: 663A17
      No Longer Available
  • G-74
    Control Arm – Part Number: 3196R
    Control Arm
    Part Number: 3196R
      No Longer Available
  • G-75
    Hex Lock Nut – Part Number: STD541537
    Hex Lock Nut
    Part Number: STD541537
      No Longer Available
  • G-76
    Lift Rod – Part Number: 3186R
    Lift Rod
    Part Number: 3186R
      No Longer Available
  • G-77
    Snubbr Trun – Part Number: 3189R
    Snubbr Trun
    Part Number: 3189R
      No Longer Available
  • G-78
    Rivet Pin – Part Number: 2292R
    Rivet Pin
    Part Number: 2292R
      No Longer Available
  • G-79
    Cable – Part Number: 663A76
    Cable
    Part Number: 663A76
      No Longer Available
  • G-80
    Bracket – Part Number: 3221R
    Bracket
    Part Number: 3221R
      No Longer Available
  • G-81
    Lift Shaft – Part Number: 663A123
    Lift Shaft
    Part Number: 663A123
      No Longer Available
  • G-82
    Adjustment Nut – Part Number: 3190R
    Adjustment Nut
    Part Number: 3190R
      No Longer Available
  • G-83
    Adjustment Screw – Part Number: 3181R
    Adjustment Screw
    Part Number: 3181R
      No Longer Available
  • G-84
    Pin 8Pk – Part Number: STD561210
    Pin 8Pk
    Part Number: STD561210
      No Longer Available
  • G-85
    Rod Trunnion – Part Number: 3192R
    Rod Trunnion
    Part Number: 3192R
      No Longer Available
  • G-86
    Locknut – Part Number: STD541431
    Locknut
    Part Number: STD541431
      No Longer Available
  • G-87
    Assembly – Part Number: 663A94
    Assembly
    Part Number: 663A94
      No Longer Available
  • G-88
    Belt Guide – Part Number: 4692R
    Belt Guide
    Part Number: 4692R
      No Longer Available
  • G-89
    Lawn Tractor Grease Fitting – Part Number: 6855M
    Lawn Tractor Grease Fitting
    Part Number: 6855M
      No Longer Available
  • G-90
    Idler – Part Number: 3250R
    Idler
    Part Number: 3250R
      No Longer Available
  • G-91
    Lawn Tractor Push Nut – Part Number: 110452X
    Lawn Tractor Push Nut
    Part Number: 110452X
      No Longer Available
  • G-92
    Safety Shield – Part Number: 5847R
    Safety Shield
    Part Number: 5847R
      No Longer Available
  • G-93A
    Screw 5Pk – Part Number: STD523110
    Screw 5Pk
    Part Number: STD523110
      No Longer Available
  • G-93C
    Bolt – Part Number: 11P
    Bolt
    Part Number: 11P
      No Longer Available
  • G-93D
    Screw 2Pk – Part Number: STD523127
    Screw 2Pk
    Part Number: STD523127
      No Longer Available
  • G-93E
    Bolt – Part Number: 11P
    Bolt
    Part Number: 11P
      No Longer Available
  • G-93F
    Carriage Bolt – Part Number: STD533110
    Carriage Bolt
    Part Number: STD533110
      No Longer Available
  • G-93G
    Grease – Part Number: 6066J
    Grease
    Part Number: 6066J
      No Longer Available
  • G-93H
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • G-800
    Manual – Part Number: 6306R
    Manual
    Part Number: 6306R
      No Longer Available
  • G-800
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
Page H
Page H Diagram and Parts List for  Craftsman Lawn Tractor
  • H-1
    USE 00770063A – Part Number: 770063
    USE 00770063A
    Part Number: 770063
      Special Order
    $190.64
  • H-2
    B108 Brg – Part Number: STD311008
    B108 Brg
    Part Number: STD311008
      No Longer Available
  • H-3
    Bushing – Part Number: 780059
    Bushing
    Part Number: 780059
      No Longer Available
  • H-4
    Bearing – Part Number: 780060
    Bearing
    Part Number: 780060
      No Longer Available
  • H-5
    Bearing – Part Number: 780061
    Bearing
    Part Number: 780061
      No Longer Available
  • H-6
    Plate – Part Number: 786033
    Plate
    Part Number: 786033
      No Longer Available
  • H-7
    Bushing – Part Number: 780062
    Bushing
    Part Number: 780062
      No Longer Available
  • H-8
    Cover – Part Number: 772042
    Cover
    Part Number: 772042
      No Longer Available
  • H-9
    Bearing – Part Number: 780063
    Bearing
    Part Number: 780063
      No Longer Available
  • H-10
    Gear Assembly., Differential – Part Number: 778175
    Gear Assembly., Differential
    Part Number: 778175
      Special Order
    $308.40
  • H-11
    Bushing – Part Number: 780064
    Bushing
    Part Number: 780064
      Special Order
    $7.54
  • H-12
    Axle – Part Number: 774298B
    Axle
    Part Number: 774298B
      No Longer Available
  • H-13
    Axle – Part Number: 774299B
    Axle
    Part Number: 774299B
      No Longer Available
  • H-14
    BEVEL GEAR – Part Number: 778132
    BEVEL GEAR
    Part Number: 778132
      Special Order
    $36.97
  • H-15
    Alternative for PE-778068: GEAR-BEVEL – Part Number: TC-778131
    Alternative for PE-778068: GEAR-BEVEL
    Part Number: TC-778131
      No Longer Available
  • H-16
    Drive Pin – Part Number: 786034
    Drive Pin
    Part Number: 786034
      Special Order
    $16.55
  • H-17
    Thrust Washer – Part Number: 780065
    Thrust Washer
    Part Number: 780065
      Special Order
    $6.16
  • H-18
    Washer – Part Number: 780001
    Washer
    Part Number: 780001
      Special Order
    $6.16
  • H-19
    Snap Rng Ext – Part Number: STD582075
    Snap Rng Ext
    Part Number: STD582075
      No Longer Available
  • H-20
    Pin-Roll – Part Number: 792040
    Pin-Roll
    Part Number: 792040
      Special Order
    $6.16
  • H-21
    Sleeve Assembly – Part Number: 786035
    Sleeve Assembly
    Part Number: 786035
      No Longer Available
  • H-22
    BUSHING – Part Number: 780066
    BUSHING
    Part Number: 780066
      Special Order
    $10.05
  • H-23
    Idle Shaft – Part Number: 776190A
    Idle Shaft
    Part Number: 776190A
      No Longer Available
  • H-25
    Shaft Rod Assembly – Part Number: 784079
    Shaft Rod Assembly
    Part Number: 784079
      No Longer Available
  • H-26
    Fork Shifter – Part Number: 784004
    Fork Shifter
    Part Number: 784004
      No Longer Available
  • H-27
    Shift Rod – Part Number: 784083
    Shift Rod
    Part Number: 784083
      No Longer Available
  • H-28
    Spring – Part Number: 792003
    Spring
    Part Number: 792003
      Special Order
    $6.16
  • H-29
    BALL – Part Number: 792004
    BALL
    Part Number: 792004
      Special Order
    $6.16
  • H-30
    Snap Rng Ext – Part Number: STD582050
    Snap Rng Ext
    Part Number: STD582050
      No Longer Available
  • H-31
    Shift Rod – Part Number: 784084
    Shift Rod
    Part Number: 784084
      No Longer Available
  • H-32
    Shift Rod – Part Number: 784085
    Shift Rod
    Part Number: 784085
      No Longer Available
  • H-33
    Housing Assembly – Part Number: 784246
    Housing Assembly
    Part Number: 784246
      No Longer Available
  • H-34
    Lever Housing – Part Number: 784088
    Lever Housing
    Part Number: 784088
      No Longer Available
  • H-35
    Lever Keeper – Part Number: 784094
    Lever Keeper
    Part Number: 784094
      No Longer Available
  • H-36
    Lever – Part Number: 784247
    Lever
    Part Number: 784247
      No Longer Available
  • H-37
    Ring-Snap – Part Number: 792016
    Ring-Snap
    Part Number: 792016
      Special Order
    $6.16
  • H-38
    O-Ring – Part Number: TC-792001
    O-Ring
    Part Number: TC-792001
      No Longer Available
  • H-39
    DRIVE PIN – Part Number: 792049
    DRIVE PIN
    Part Number: 792049
      Special Order
    $7.54
  • H-40
    Shaft Gear – Part Number: 776102
    Shaft Gear
    Part Number: 776102
      No Longer Available
  • H-41
    Riser Block – Part Number: 786057
    Riser Block
    Part Number: 786057
      No Longer Available
  • H-42
    Axle Housing – Part Number: 782036A
    Axle Housing
    Part Number: 782036A
      No Longer Available
  • H-42A
    Axle Housing – Part Number: 782043
    Axle Housing
    Part Number: 782043
      No Longer Available
  • H-43
    O Ring – Part Number: 780091
    O Ring
    Part Number: 780091
      Special Order
    $25.49
  • H-43A
    Needle Bearing – Part Number: 530105
    Needle Bearing
    Part Number: 530105
      No Longer Available
  • H-43B
    Oil Seal – Part Number: STD337410
    Oil Seal
    Part Number: STD337410
      No Longer Available
  • H-44
    SPUR GEAR – Part Number: 778024A
    SPUR GEAR
    Part Number: 778024A
      Special Order
    $34.17
  • H-45
    Gear – Part Number: 778057
    Gear
    Part Number: 778057
      No Longer Available
  • H-46
    Shaft – Part Number: 776138
    Shaft
    Part Number: 776138
      No Longer Available
  • H-47
    Gear – Part Number: 778058
    Gear
    Part Number: 778058
      No Longer Available
  • H-48
    Gear – Part Number: 778059
    Gear
    Part Number: 778059
      No Longer Available
  • H-49
    Gear – Part Number: 778060
    Gear
    Part Number: 778060
      No Longer Available
  • H-50
    Gear (39 Teeth) – Part Number: 778074
    Gear (39 Teeth)
    Part Number: 778074
      Special Order
    $93.73
  • H-51
    Spur Gear – Part Number: 778062
    Spur Gear
    Part Number: 778062
      No Longer Available
  • H-52
    Gear – Part Number: 778063
    Gear
    Part Number: 778063
      No Longer Available
  • H-53
    Key – Part Number: 792034A
    Key
    Part Number: 792034A
      No Longer Available
  • H-54
    Gear – Part Number: 778064
    Gear
    Part Number: 778064
      No Longer Available
  • H-55
    Shaft – Part Number: 776057
    Shaft
    Part Number: 776057
      No Longer Available
  • H-56
    Idler Spacer – Part Number: 786036
    Idler Spacer
    Part Number: 786036
      No Longer Available
  • H-57
    Shifter Stop – Part Number: 784087
    Shifter Stop
    Part Number: 784087
      No Longer Available
  • H-58
    Gasket – Part Number: 788033A
    Gasket
    Part Number: 788033A
      No Longer Available
  • H-59
    Gasket – Part Number: 788003A
    Gasket
    Part Number: 788003A
      No Longer Available
  • H-60
    R10 Brg – Part Number: STD315100
    R10 Brg
    Part Number: STD315100
      No Longer Available
  • H-63
    THRUST BEARING – Part Number: 780071
    THRUST BEARING
    Part Number: 780071
      Special Order
    $15.71
  • H-64
    Washer, Thrust – Part Number: TC-780072
    Washer, Thrust
    Part Number: TC-780072
      No Longer Available
  • H-65
    Washer – Part Number: 780073
    Washer
    Part Number: 780073
      No Longer Available
  • H-66
    Ring 5Pk – Part Number: STD582062
    Ring 5Pk
    Part Number: STD582062
      No Longer Available
  • H-67
    Pin, Dowel – Part Number: 786026B
    Pin, Dowel
    Part Number: 786026B
      Special Order
    $6.16
  • H-68
    OIL SEAL – Part Number: 788043
    OIL SEAL
    Part Number: 788043
      Special Order
    $10.05
  • H-69
    Oil Seal – Part Number: 788009
    Oil Seal
    Part Number: 788009
      No Longer Available
  • H-70
    Oil Seal – Part Number: 788035A
    Oil Seal
    Part Number: 788035A
      No Longer Available
  • H-71
    Screw – Part Number: 792036
    Screw
    Part Number: 792036
      No Longer Available
  • H-72
    Special Screws – Part Number: STD522517
    Special Screws
    Part Number: STD522517
      No Longer Available
  • H-75
    PLUG – Part Number: 792039
    PLUG
    Part Number: 792039
      Special Order
    $6.16
  • H-76
    Input Shaft – Part Number: 776103
    Input Shaft
    Part Number: 776103
      No Longer Available
  • H-77
    Input Pinion – Part Number: 778077
    Input Pinion
    Part Number: 778077
      No Longer Available
  • H-78
    Snap rng ext – Part Number: STD582056
    Snap rng ext
    Part Number: STD582056
      No Longer Available
  • H-79
    Pad, Brake – Part Number: 799021
    Pad, Brake
    Part Number: 799021
      No Longer Available
  • H-80
    Plate, Brake Pad – Part Number: TC-790007
    Plate, Brake Pad
    Part Number: TC-790007
      No Longer Available
  • H-81
    Holder – Part Number: 790025
    Holder
    Part Number: 790025
      Special Order
    $20.99
  • H-82
    BRAKE LEVER – Part Number: 790016
    BRAKE LEVER
    Part Number: 790016
      Special Order
    $13.88
  • H-83
    Washer, Flat – Part Number: 792076A
    Washer, Flat
    Part Number: 792076A
      No Longer Available
  • H-84
    Locknut – Part Number: STD541431
    Locknut
    Part Number: STD541431
      No Longer Available
  • H-85
    Screw, Hex Head 1/4-20 x 1-1/4 – Part Number: STD522512
    Screw, Hex Head 1/4-20 x 1-1/4
    Part Number: STD522512
      No Longer Available
  • H-86
    Housing-Blower – Part Number: 592814
    Housing-Blower
    Part Number: 592814
      In Stock
    $170.41
  • H-87
    Key – Part Number: STD580020
    Key
    Part Number: STD580020
      No Longer Available
  • H-88
    Screw 1/4-20 x 2-1/4 – Part Number: 792085A
    Screw 1/4-20 x 2-1/4
    Part Number: 792085A
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • H-89
    Spacer – Part Number: 786067
    Spacer
    Part Number: 786067
      Special Order
    $6.16
  • H-800
    TRANSAXLE 600 – Part Number: 794127
    TRANSAXLE 600
    Part Number: 794127
      Special Order
    $599.07

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
