Page A Diagram and Parts List for  Craftsman Lawn Tractor
Page A
Page B Diagram and Parts List for  Craftsman Lawn Tractor
Page B

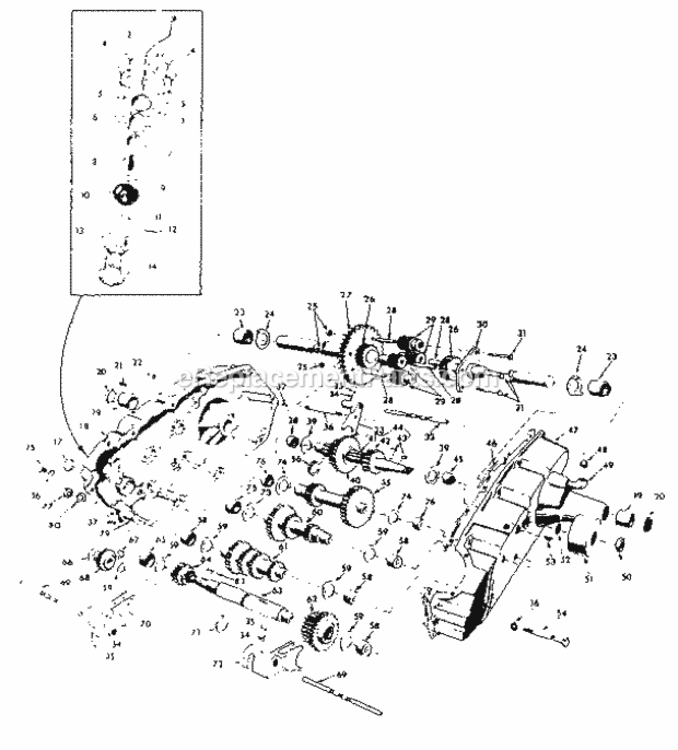

Page C Diagram and Parts List for  Craftsman Lawn Tractor
Page C
Page D Diagram and Parts List for  Craftsman Lawn Tractor
Page D
Previous Showing All Parts Next
Page A

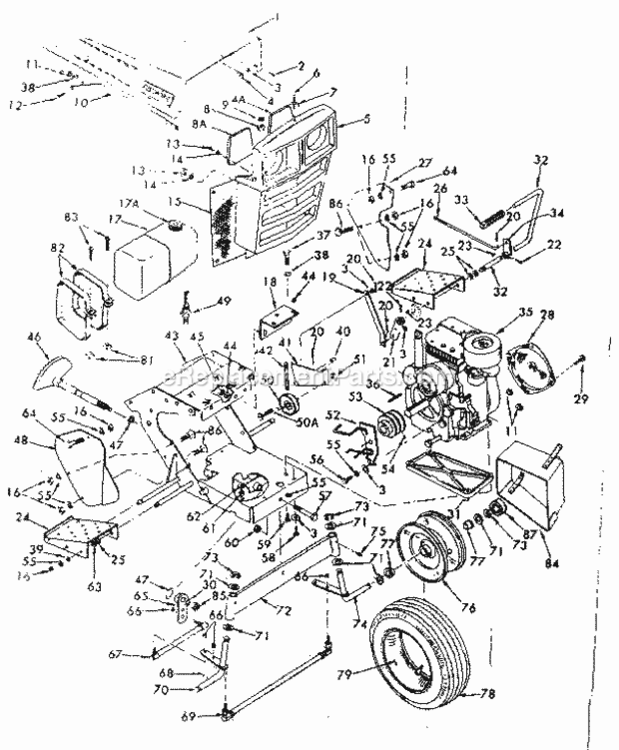

Page A Diagram and Parts List for  Craftsman Lawn Tractor
  • A-1
    Hood Assembly – Part Number: 626A268
    Hood Assembly
    Part Number: 626A268
      No Longer Available
  • A-2
    Pin 8Pk – Part Number: STD560907
    Pin 8Pk
    Part Number: STD560907
      No Longer Available
  • A-3
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • A-4
    Grill Brace-L.H. – Part Number: 805T
    Grill Brace-L.H.
    Part Number: 805T
      No Longer Available
  • A-4A
    Panel Left Hand – Part Number: 8838H
    Panel Left Hand
    Part Number: 8838H
      No Longer Available
  • A-5
    Grill – Part Number: 8828H1
    Grill
    Part Number: 8828H1
      No Longer Available
  • A-6
    Screw 8Pk – Part Number: STD511010
    Screw 8Pk
    Part Number: STD511010
      No Longer Available
  • A-7
    Bumper – Part Number: 8887H
    Bumper
    Part Number: 8887H
      No Longer Available
  • A-8
    Nut 8Pk – Part Number: STD541010
    Nut 8Pk
    Part Number: STD541010
      No Longer Available
  • A-8A
    Panel Right Hand – Part Number: 8839H
    Panel Right Hand
    Part Number: 8839H
      No Longer Available
  • A-9
    Washer 8Pk – Part Number: STD551110
    Washer 8Pk
    Part Number: STD551110
      No Longer Available
  • A-10
    Grill Brace – Part Number: 806R
    Grill Brace
    Part Number: 806R
      No Longer Available
  • A-11
    Nut 8Pk – Part Number: STD541031
    Nut 8Pk
    Part Number: STD541031
      No Longer Available
  • A-12
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • A-13
    Screw W/Wshr – Part Number: 6029P
    Screw W/Wshr
    Part Number: 6029P
      No Longer Available
  • A-14
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • A-15
    Grill Screen – Part Number: 8837H
    Grill Screen
    Part Number: 8837H
      No Longer Available
  • A-16
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • A-17
    Tank – Part Number: 814R
    Tank
    Part Number: 814R
      No Longer Available
  • A-17A
    Gas Cap – Part Number: 2188R
    Gas Cap
    Part Number: 2188R
      No Longer Available
  • A-18
    Bracket – Part Number: 626A239
    Bracket
    Part Number: 626A239
      No Longer Available
  • A-19
    Clutch Rod – Part Number: 626A196
    Clutch Rod
    Part Number: 626A196
      No Longer Available
  • A-20
    Pin 8Pk – Part Number: STD561210
    Pin 8Pk
    Part Number: STD561210
      No Longer Available
  • A-21
    Arm – Part Number: 626A31A
    Arm
    Part Number: 626A31A
      No Longer Available
  • A-22
    Screw – Part Number: 4501P
    Screw
    Part Number: 4501P
      No Longer Available
  • A-23
    Key – Part Number: STD580020
    Key
    Part Number: STD580020
      No Longer Available
  • A-24
    Foot Rest – Part Number: 8172H
    Foot Rest
    Part Number: 8172H
      No Longer Available
  • A-25
    E-Ring 5Pk – Part Number: STD581062
    E-Ring 5Pk
    Part Number: STD581062
      No Longer Available
  • A-26
    Brake Rod – Part Number: 8811H1
    Brake Rod
    Part Number: 8811H1
      No Longer Available
  • A-27
    Tie Plate Cover – Part Number: 664R
    Tie Plate Cover
    Part Number: 664R
      No Longer Available
  • A-28
    Screen Guard – Part Number: 704R
    Screen Guard
    Part Number: 704R
      No Longer Available
  • A-29
    Truss Screw – Part Number: STD512507
    Truss Screw
    Part Number: STD512507
      No Longer Available
  • A-30
    Washer 8Pk – Part Number: STD551043
    Washer 8Pk
    Part Number: STD551043
      No Longer Available
  • A-31
    Mounting Engine – Part Number: 668R
    Mounting Engine
    Part Number: 668R
      No Longer Available
  • A-32
    Ft Pdl Shaft – Part Number: 1795R
    Ft Pdl Shaft
    Part Number: 1795R
      No Longer Available
  • A-33
    Cover, Pedal – Part Number: 510089501
    Cover, Pedal
    Part Number: 510089501
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $7.04
  • A-34
    Brake Arm – Part Number: 634A33A
    Brake Arm
    Part Number: 634A33A
      No Longer Available
  • A-35
    Engine – Part Number: 626A248
    Engine
    Part Number: 626A248
      No Longer Available
  • A-36
    Square Key – Part Number: STD580111
    Square Key
    Part Number: STD580111
      No Longer Available
  • A-37
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • A-38
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • A-39
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • A-40
    Bearing – Part Number: 8094H
    Bearing
    Part Number: 8094H
      No Longer Available
  • A-41
    Idler Brkt – Part Number: 626A300
    Idler Brkt
    Part Number: 626A300
      No Longer Available
  • A-42
    Spring – Part Number: 5105H
    Spring
    Part Number: 5105H
      No Longer Available
  • A-43
    Engine Mt – Part Number: 626A308
    Engine Mt
    Part Number: 626A308
      No Longer Available
  • A-44
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • A-45
    Locknut – Part Number: STD541431
    Locknut
    Part Number: STD541431
      No Longer Available
  • A-46
    Shaft – Part Number: 626A253
    Shaft
    Part Number: 626A253
      No Longer Available
  • A-47
    Washer – Part Number: 9000H
    Washer
    Part Number: 9000H
      No Longer Available
  • A-48
    Belt Guard – Part Number: 8212H
    Belt Guard
    Part Number: 8212H
      No Longer Available
  • A-49
    Fitting – Part Number: 815R
    Fitting
    Part Number: 815R
      No Longer Available
  • A-50
    Idler Pulley – Part Number: 1342R
    Idler Pulley
    Part Number: 1342R
      No Longer Available
  • A-50A
    Stud – Part Number: 1343R
    Stud
    Part Number: 1343R
      No Longer Available
  • A-51
    Hex Lock Nut – Part Number: STD541537
    Hex Lock Nut
    Part Number: STD541537
      No Longer Available
  • A-52
    Belt Guide – Part Number: 626A188
    Belt Guide
    Part Number: 626A188
      No Longer Available
  • A-53
    Pulley – Part Number: 626A221
    Pulley
    Part Number: 626A221
      No Longer Available
  • A-54
    Screw 5Pk – Part Number: STD503703
    Screw 5Pk
    Part Number: STD503703
      No Longer Available
  • A-55
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • A-56
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • A-57
    Bolt – Part Number: 3217P
    Bolt
    Part Number: 3217P
      No Longer Available
  • A-58
    Screw, 2 Pk. – Part Number: STD523715
    Screw, 2 Pk.
    Part Number: STD523715
      No Longer Available
  • A-59
    Screw 2Pk – Part Number: STD523717
    Screw 2Pk
    Part Number: STD523717
      No Longer Available
  • A-60
    Nut 2Pk – Part Number: STD541462
    Nut 2Pk
    Part Number: STD541462
      No Longer Available
  • A-61
    Zerk – Part Number: 6842M
    Zerk
    Part Number: 6842M
      No Longer Available
  • A-62
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • A-63
    Washer 5Pk – Part Number: STD551062
    Washer 5Pk
    Part Number: STD551062
      No Longer Available
  • A-64
    Screw 5pk – Part Number: STD523710
    Screw 5pk
    Part Number: STD523710
      No Longer Available
  • A-65
    Strg Arm – Part Number: 626A254
    Strg Arm
    Part Number: 626A254
      No Longer Available
  • A-66
    Hex Lock Nut – Part Number: STD541537
    Hex Lock Nut
    Part Number: STD541537
      No Longer Available
  • A-67
    Steer Link – Part Number: 5137H
    Steer Link
    Part Number: 5137H
      No Longer Available
  • A-68
    Pin 5Pk – Part Number: STD571812
    Pin 5Pk
    Part Number: STD571812
      No Longer Available
  • A-69
    Tie Rod – Part Number: 816R
    Tie Rod
    Part Number: 816R
      No Longer Available
  • A-70
    King Pin – Part Number: 626A194
    King Pin
    Part Number: 626A194
      No Longer Available
  • A-71
    Washer – Part Number: 121749X
    Washer
    Part Number: 121749X
      No Longer Available
  • A-72
    Rocker Bar – Part Number: 626A244
    Rocker Bar
    Part Number: 626A244
      No Longer Available
  • A-73
    Ring 2Pk – Part Number: STD581075
    Ring 2Pk
    Part Number: STD581075
      No Longer Available
  • A-74
    King Pin – Part Number: 626A193
    King Pin
    Part Number: 626A193
      No Longer Available
  • A-75
    Lawn Tractor Grease Fitting – Part Number: 6855M
    Lawn Tractor Grease Fitting
    Part Number: 6855M
      No Longer Available
  • A-76
    Wheel – Part Number: 9194H
    Wheel
    Part Number: 9194H
      No Longer Available
  • A-77
    Lawn Tractor Axle Flange Bearing – Part Number: 9040H
    Lawn Tractor Axle Flange Bearing
    Part Number: 9040H
      No Longer Available
  • A-78
    Tire – Part Number: 5104H
    Tire
    Part Number: 5104H
      No Longer Available
  • A-79
    Tube.4.0/4.8 – Part Number: 583765701
    Tube.4.0/4.8
    Part Number: 583765701
      No Longer Available
  • A-80
    Washer 8Pk – Part Number: STD551043
    Washer 8Pk
    Part Number: STD551043
      No Longer Available
  • A-81
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • A-82
    Tank Strap – Part Number: 809R
    Tank Strap
    Part Number: 809R
      No Longer Available
  • A-83
    Screw, Hex Head 1/4-20 x 1-1/4 – Part Number: STD522512
    Screw, Hex Head 1/4-20 x 1-1/4
    Part Number: STD522512
      No Longer Available
  • A-84
    Heat Shield – Part Number: 626A282
    Heat Shield
    Part Number: 626A282
      No Longer Available
  • A-85
    Nut 5Pk – Part Number: STD541443
    Nut 5Pk
    Part Number: STD541443
      No Longer Available
  • A-86
    Carriage Bolt – Part Number: STD533710
    Carriage Bolt
    Part Number: STD533710
      No Longer Available
  • A-87
    Cap Axle Black 1 50 x 1 00 – Part Number: 532104757
    $6.16
  • A-800
    Manual – Part Number: 2129R
    Manual
    Part Number: 2129R
      No Longer Available
  • A-800
    Guide – Part Number: 2291R
    Guide
    Part Number: 2291R
      No Longer Available
Page B
Page B Diagram and Parts List for  Craftsman Lawn Tractor
  • B-1
    Seat – Part Number: 2053R
    Seat
    Part Number: 2053R
      No Longer Available
  • B-2
    Choke Cont – Part Number: 6466H
    Choke Cont
    Part Number: 6466H
      No Longer Available
  • B-3
    Cap – Part Number: 9357H
    Cap
    Part Number: 9357H
      No Longer Available
  • B-4
    Ring 2Pk – Part Number: STD581075
    Ring 2Pk
    Part Number: STD581075
      No Longer Available
  • B-5
    Steering Wheel – Part Number: 5138H
    Steering Wheel
    Part Number: 5138H
      No Longer Available
  • B-6
    Cap – Part Number: 9007H
    Cap
    Part Number: 9007H
      No Longer Available
  • B-7
    Bushing – Part Number: 5949H
    Bushing
    Part Number: 5949H
      No Longer Available
  • B-8
    Dashboard – Part Number: 8175H
    Dashboard
    Part Number: 8175H
      No Longer Available
  • B-8A
    Dashbrd Plte – Part Number: 2111R
    Dashbrd Plte
    Part Number: 2111R
      No Longer Available
  • B-8B
    Dashbrd Plte – Part Number: 1773R
    Dashbrd Plte
    Part Number: 1773R
      No Longer Available
  • B-9
    Screw – Part Number: 4502P
    Screw
    Part Number: 4502P
      No Longer Available
  • B-10
    Engine – Part Number: 634A21
    Engine
    Part Number: 634A21
      No Longer Available
  • B-11
    Light Switch – Part Number: 5735H
    Light Switch
    Part Number: 5735H
      No Longer Available
  • B-12
    Ign Swit Ch – Part Number: 7486H
    Ign Swit Ch
    Part Number: 7486H
      No Longer Available
  • B-13
    Ignition Key – Part Number: STD365410
    Ignition Key
    Part Number: STD365410
      No Longer Available
  • B-14
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • B-15
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • B-16
    Screw, 2 Pk. – Part Number: STD523715
    Screw, 2 Pk.
    Part Number: STD523715
      No Longer Available
  • B-17
    Bolt Hex Fin – Part Number: 3034P
    Bolt Hex Fin
    Part Number: 3034P
      No Longer Available
  • B-18
    Drive Rivet – Part Number: 9521H
    Drive Rivet
    Part Number: 9521H
      No Longer Available
  • B-19
    Shift Plate – Part Number: 1765R
    Shift Plate
    Part Number: 1765R
      No Longer Available
  • B-20
    Nut 8Pk – Part Number: STD541031
    Nut 8Pk
    Part Number: STD541031
      No Longer Available
  • B-21
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • B-22
    Screw 5Pk – Part Number: STD523106
    Screw 5Pk
    Part Number: STD523106
      No Longer Available
  • B-23
    Park Lock – Part Number: 634A396
    Park Lock
    Part Number: 634A396
      No Longer Available
  • B-24
    Belleville Washer – Part Number: 532062335
    Belleville Washer
    Part Number: 532062335
      Special Order
    $9.91
  • B-25
    Lock Handle – Part Number: 634A170
    Lock Handle
    Part Number: 634A170
      No Longer Available
  • B-26
    Hex Lock Nut – Part Number: STD541537
    Hex Lock Nut
    Part Number: STD541537
      No Longer Available
  • B-27
    Handle Grip – Part Number: 4379H
    Handle Grip
    Part Number: 4379H
      No Longer Available
  • B-28
    Nut 8Pk – Part Number: STD541043
    Nut 8Pk
    Part Number: STD541043
      No Longer Available
  • B-29
    Washer Lock 7/16 – Part Number: STD551143
    Washer Lock 7/16
    Part Number: STD551143
      No Longer Available
  • B-30
    Spacer – Part Number: 807R
    Spacer
    Part Number: 807R
      No Longer Available
  • B-31
    Bolt – Part Number: 3231P
    Bolt
    Part Number: 3231P
      No Longer Available
  • B-32
    IDLER T – Part Number: 583772001
    IDLER T
    Part Number: 583772001
      Special Order
    $49.37
  • B-33
    Belt Guide – Part Number: 6479H1
    Belt Guide
    Part Number: 6479H1
      No Longer Available
  • B-34
    Idler Spacer – Part Number: 8209H
    Idler Spacer
    Part Number: 8209H
      No Longer Available
  • B-35
    Nut 2Pk – Part Number: STD541550
    Nut 2Pk
    Part Number: STD541550
      No Longer Available
  • B-36
    Key 2Pk – Part Number: STD580025
    Key 2Pk
    Part Number: STD580025
      No Longer Available
  • B-37
    Brake Drum – Part Number: 7648H
    Brake Drum
    Part Number: 7648H
      No Longer Available
  • B-38
    Screw 5Pk – Part Number: STD523712
    Screw 5Pk
    Part Number: STD523712
      No Longer Available
  • B-39
    Rivet – Part Number: 2004P
    Rivet
    Part Number: 2004P
      No Longer Available
  • B-40
    Bushing – Part Number: 4437H
    Bushing
    Part Number: 4437H
      No Longer Available
  • B-41
    Brake Band – Part Number: 583638601
    Brake Band
    Part Number: 583638601
      No Longer Available
  • B-42
    Bolt Hex Fin – Part Number: 3159P
    Bolt Hex Fin
    Part Number: 3159P
      No Longer Available
  • B-43
    Brake Rod – Part Number: 626A210
    Brake Rod
    Part Number: 626A210
      No Longer Available
  • B-44
    Carriage Bolt – Part Number: STD532505
    Carriage Bolt
    Part Number: STD532505
      No Longer Available
  • B-45
    Head Screw Filter – Part Number: 3164P
    Head Screw Filter
    Part Number: 3164P
      No Longer Available
  • B-46
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • B-47
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • B-48
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • B-49
    Turnbuckle – Part Number: 6417H
    Turnbuckle
    Part Number: 6417H
      No Longer Available
  • B-50
    Lock Nut – Part Number: 8698H
    Lock Nut
    Part Number: 8698H
      No Longer Available
  • B-51
    Strg Col Asy – Part Number: 626A109
    Strg Col Asy
    Part Number: 626A109
      No Longer Available
  • B-52
    Screw 5pk – Part Number: STD523710
    Screw 5pk
    Part Number: STD523710
      No Longer Available
  • B-53
    Key – Part Number: STD580020
    Key
    Part Number: STD580020
      No Longer Available
  • B-54
    V-Belt – Part Number: STD325730
    V-Belt
    Part Number: STD325730
      No Longer Available
  • B-55
    Steer Shaft – Part Number: 626A29
    Steer Shaft
    Part Number: 626A29
      No Longer Available
  • B-56
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • B-57
    Washer – Part Number: 121749X
    Washer
    Part Number: 121749X
      No Longer Available
  • B-58
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • B-59
    Flange Nut – Part Number: 6000H
    Flange Nut
    Part Number: 6000H
      No Longer Available
  • B-60
    Brake Bracket – Part Number: 626A208
    Brake Bracket
    Part Number: 626A208
      No Longer Available
  • B-61
    Knob Rd – Part Number: 532162132
    Knob Rd
    Part Number: 532162132
      No Longer Available
  • B-62
    Locknut – Part Number: STD541431
    Locknut
    Part Number: STD541431
      No Longer Available
  • B-63
    Transaxle – Part Number: 633A45
    Transaxle
    Part Number: 633A45
      No Longer Available
  • B-64
    Transmission Pulley – Part Number: 8840H
    Transmission Pulley
    Part Number: 8840H
      No Longer Available
  • B-65
    Screw Set – Part Number: 4524P
    Screw Set
    Part Number: 4524P
      No Longer Available
  • B-66
    Tube – Part Number: 1296H
    Tube
    Part Number: 1296H
      No Longer Available
  • B-67
    Tire – Part Number: 5808H
    Tire
    Part Number: 5808H
      No Longer Available
  • B-68
    Hub Bolt – Part Number: 140080
    Hub Bolt
    Part Number: 140080
      No Longer Available
  • B-69
    Rim Wheel – Part Number: 1297H1
    Rim Wheel
    Part Number: 1297H1
      No Longer Available
  • B-70
    Wheel Hub – Part Number: 8827H
    Wheel Hub
    Part Number: 8827H
      No Longer Available
  • B-71
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • B-72
    Belt Guard – Part Number: 626A209
    Belt Guard
    Part Number: 626A209
      No Longer Available
  • B-73
    Sq Key – Part Number: 8327H
    Sq Key
    Part Number: 8327H
      No Longer Available
  • B-74
    Pin – Part Number: STD561820
    Pin
    Part Number: STD561820
      No Longer Available
  • B-75
    Shaft Rod Bracket – Part Number: 6442H
    Shaft Rod Bracket
    Part Number: 6442H
      No Longer Available
  • B-76
    Shift Rod – Part Number: 6477H
    Shift Rod
    Part Number: 6477H
      No Longer Available
  • B-77
    Transmission Bracket – Part Number: 6459H
    Transmission Bracket
    Part Number: 6459H
      No Longer Available
  • B-78
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • B-79
    Washer 8Pk – Part Number: STD551043
    Washer 8Pk
    Part Number: STD551043
      No Longer Available
  • B-80
    Bolt Hex Fin – Part Number: 3197P
    Bolt Hex Fin
    Part Number: 3197P
      No Longer Available
  • B-81
    Carriage Bolt – Part Number: STD533710
    Carriage Bolt
    Part Number: STD533710
      No Longer Available
  • B-82
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • B-83
    Fender Right Hand – Part Number: 8819H
    Fender Right Hand
    Part Number: 8819H
      No Longer Available
  • B-84
    Bolt – Part Number: 74780720
    Bolt
    Part Number: 74780720
      No Longer Available
  • B-85
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • B-87
    Channel – Part Number: 752R
    Channel
    Part Number: 752R
      No Longer Available
  • B-88
    Drawbar – Part Number: 634A101
    Drawbar
    Part Number: 634A101
      No Longer Available
  • B-89
    Control – Part Number: 626A255
    Control
    Part Number: 626A255
      No Longer Available
  • B-90
    Seat Spring – Part Number: 5053H
    Seat Spring
    Part Number: 5053H
      No Longer Available
  • B-91
    Carriage Bolt – Part Number: STD535012
    Carriage Bolt
    Part Number: STD535012
      No Longer Available
  • B-92
    Washer 5Pk – Part Number: STD551150
    Washer 5Pk
    Part Number: STD551150
      No Longer Available
  • B-93
    Washer 8Pk – Part Number: STD551050
    Washer 8Pk
    Part Number: STD551050
      No Longer Available
  • B-98
    Brake Band – Part Number: 583638601
    Brake Band
    Part Number: 583638601
      No Longer Available
  • B-800
    Manual – Part Number: 2129R
    Manual
    Part Number: 2129R
      No Longer Available
  • B-800
    Guide – Part Number: 2291R
    Guide
    Part Number: 2291R
      No Longer Available
Page C
Page C Diagram and Parts List for  Craftsman Lawn Tractor
Page D
Page D Diagram and Parts List for  Craftsman Lawn Tractor
  • D-2
    Rectifier – Part Number: 671R
    Rectifier
    Part Number: 671R
      No Longer Available
  • D-3
    Engine – Part Number: 626A248
    Engine
    Part Number: 626A248
      No Longer Available
  • D-4
    Cable – Part Number: 670R
    Cable
    Part Number: 670R
      No Longer Available
  • D-5
    Ign Swit Ch – Part Number: 7486H
    Ign Swit Ch
    Part Number: 7486H
      No Longer Available
  • D-6
    Ignition Key – Part Number: STD365410
    Ignition Key
    Part Number: STD365410
      No Longer Available
  • D-6A
    Cable – Part Number: 1779R
    Cable
    Part Number: 1779R
      No Longer Available
  • D-7
    Safety Switch – Part Number: 772R
    Safety Switch
    Part Number: 772R
      No Longer Available
  • D-8
    Cbl/Cvr – Part Number: 626A140
    Cbl/Cvr
    Part Number: 626A140
      No Longer Available
  • D-9
    SANDER ACCESSORY KIT – Part Number: 50795
    SANDER ACCESSORY KIT
    Part Number: 50795
      Special Order
    $351.13
  • D-10
    Cable, Battery – Part Number: 532004207
    Cable, Battery
    Part Number: 532004207
      On Order
    $7.13
  • D-11
    Wingnut Unc – Part Number: STD541625
    Wingnut Unc
    Part Number: STD541625
      No Longer Available
  • D-12
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • D-13
    Battery Clamp – Part Number: 5110H
    Battery Clamp
    Part Number: 5110H
      No Longer Available
  • D-14
    Battery Bolt – Part Number: 5072H
    Battery Bolt
    Part Number: 5072H
      No Longer Available
  • D-15
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • D-16
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • D-17
    Nut 8Pk – Part Number: STD541031
    Nut 8Pk
    Part Number: STD541031
      No Longer Available
  • D-18
    Collar Stop – Part Number: STD551237
    Collar Stop
    Part Number: STD551237
      No Longer Available
  • D-19
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • D-20
    Pin 8Pk – Part Number: STD561220
    Pin 8Pk
    Part Number: STD561220
      No Longer Available
  • D-21
    Actuat Swtch – Part Number: 1774R
    Actuat Swtch
    Part Number: 1774R
      No Longer Available
  • D-800
    Guide – Part Number: 2291R
    Guide
    Part Number: 2291R
      No Longer Available
  • D-800
    Manual – Part Number: 2129R
    Manual
    Part Number: 2129R
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
