Page A Diagram and Parts List for  Craftsman Lawn Tractor
Page A

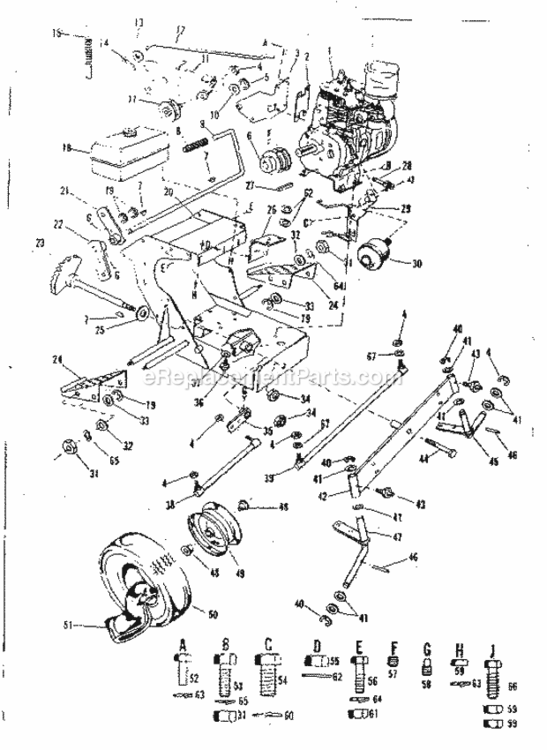

Page B Diagram and Parts List for  Craftsman Lawn Tractor
Page B

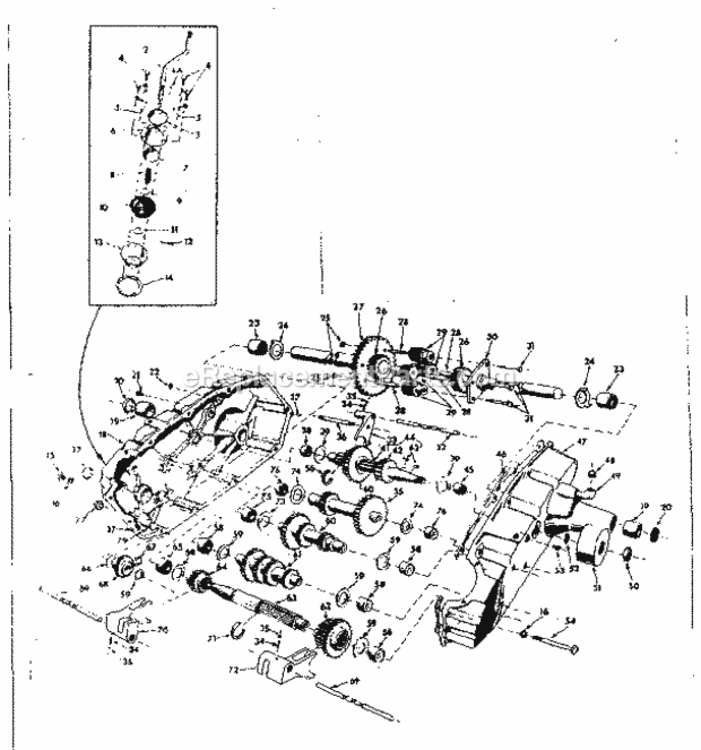

Page C Diagram and Parts List for  Craftsman Lawn Tractor
Page C
Previous Showing All Parts Next
Page A

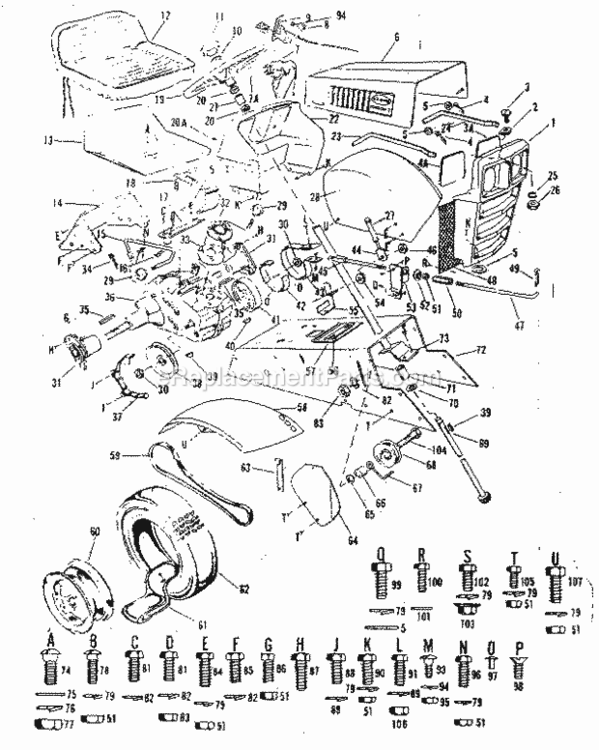

Page A Diagram and Parts List for  Craftsman Lawn Tractor
  • A-1
    Grill Frame – Part Number: 8828H
    Grill Frame
    Part Number: 8828H
      No Longer Available
  • A-2
    Bumper – Part Number: 8887H
    Bumper
    Part Number: 8887H
      No Longer Available
  • A-3
    Screw 8Pk – Part Number: STD511010
    Screw 8Pk
    Part Number: STD511010
      No Longer Available
  • A-3A
    Panel Left Hand – Part Number: 8838H
    Panel Left Hand
    Part Number: 8838H
      No Longer Available
  • A-4
    Pin 8Pk – Part Number: STD560907
    Pin 8Pk
    Part Number: STD560907
      No Longer Available
  • A-4A
    Panel Right Hand – Part Number: 8839H
    Panel Right Hand
    Part Number: 8839H
      No Longer Available
  • A-5
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • A-6
    Hood – Part Number: 626A174
    Hood
    Part Number: 626A174
      No Longer Available
  • A-7
    Ign Switch – Part Number: STD365400
    Ign Switch
    Part Number: STD365400
      No Longer Available
  • A-7A
    Ignition Key – Part Number: STD365410
    Ignition Key
    Part Number: STD365410
      No Longer Available
  • A-8
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • A-9
    Remote Control – Part Number: 626A105A
    Remote Control
    Part Number: 626A105A
      No Longer Available
  • A-10
    Ring 2Pk – Part Number: STD581075
    Ring 2Pk
    Part Number: STD581075
      No Longer Available
  • A-11
    Cap – Part Number: 9357H
    Cap
    Part Number: 9357H
      No Longer Available
  • A-12
    Seat Pad – Part Number: 8896H
    Seat Pad
    Part Number: 8896H
      No Longer Available
  • A-13
    Seat – Part Number: 8895H
    Seat
    Part Number: 8895H
      No Longer Available
  • A-14
    Drawbar – Part Number: 634A101
    Drawbar
    Part Number: 634A101
      No Longer Available
  • A-15
    Shift Rod – Part Number: 6477H
    Shift Rod
    Part Number: 6477H
      No Longer Available
  • A-16
    Shaft Rod Bracket – Part Number: 6442H
    Shaft Rod Bracket
    Part Number: 6442H
      No Longer Available
  • A-17
    Transmission Bracket – Part Number: 6459H
    Transmission Bracket
    Part Number: 6459H
      No Longer Available
  • A-18
    Seat Spring – Part Number: 5053H
    Seat Spring
    Part Number: 5053H
      No Longer Available
  • A-19
    Steering Wheel – Part Number: 5138H
    Steering Wheel
    Part Number: 5138H
      No Longer Available
  • A-20
    Cap – Part Number: 9007H
    Cap
    Part Number: 9007H
      No Longer Available
  • A-20A
    Screw – Part Number: 17990505
    Screw
    Part Number: 17990505
      No Longer Available
  • A-21
    Bushing – Part Number: 5949H
    Bushing
    Part Number: 5949H
      No Longer Available
  • A-22
    Dashboard – Part Number: 8175H
    Dashboard
    Part Number: 8175H
      No Longer Available
  • A-23
    Brace Right Hand – Part Number: 6351H
    Brace Right Hand
    Part Number: 6351H
      No Longer Available
  • A-24
    Brace – Part Number: 8210H
    Brace
    Part Number: 8210H
      No Longer Available
  • A-25
    Washer 8Pk – Part Number: STD551110
    Washer 8Pk
    Part Number: STD551110
      No Longer Available
  • A-26
    Nut 8Pk – Part Number: STD541010
    Nut 8Pk
    Part Number: STD541010
      No Longer Available
  • A-27
    Handle Grip – Part Number: 4379H
    Handle Grip
    Part Number: 4379H
      No Longer Available
  • A-28
    Fender – Part Number: 634A212A
    Fender
    Part Number: 634A212A
      No Longer Available
  • A-29
    Knob Rd – Part Number: 532162132
    Knob Rd
    Part Number: 532162132
      No Longer Available
  • A-30
    Nut 2Pk – Part Number: STD541550
    Nut 2Pk
    Part Number: STD541550
      No Longer Available
  • A-31
    Wheel Hub – Part Number: 8827H
    Wheel Hub
    Part Number: 8827H
      No Longer Available
  • A-32
    Lever Assembly – Part Number: 633A40
    Lever Assembly
    Part Number: 633A40
      No Longer Available
  • A-33
    Shift Ball Cover Gasket – Part Number: 532006274
    Shift Ball Cover Gasket
    Part Number: 532006274
      No Longer Available
  • A-34
    Pin – Part Number: STD561820
    Pin
    Part Number: STD561820
      No Longer Available
  • A-35
    Sq Key – Part Number: 8327H
    Sq Key
    Part Number: 8327H
      No Longer Available
  • A-36
    Transaxle – Part Number: 633A45
    Transaxle
    Part Number: 633A45
      No Longer Available
  • A-37
    Belt Guard – Part Number: 626A209
    Belt Guard
    Part Number: 626A209
      No Longer Available
  • A-38
    Transmission Pulley – Part Number: 8840H
    Transmission Pulley
    Part Number: 8840H
      No Longer Available
  • A-39
    Key – Part Number: STD580020
    Key
    Part Number: STD580020
      No Longer Available
  • A-40
    Key 2Pk – Part Number: STD580025
    Key 2Pk
    Part Number: STD580025
      No Longer Available
  • A-41
    Brake Drum – Part Number: 7648H
    Brake Drum
    Part Number: 7648H
      No Longer Available
  • A-42
    Brake Band – Part Number: 583638601
    Brake Band
    Part Number: 583638601
      No Longer Available
  • A-43
    Brake Band – Part Number: 583638601
    Brake Band
    Part Number: 583638601
      No Longer Available
  • A-44
    Lock Handle – Part Number: 634A170
    Lock Handle
    Part Number: 634A170
      No Longer Available
  • A-45
    Brake Rod – Part Number: 626A210
    Brake Rod
    Part Number: 626A210
      No Longer Available
  • A-46
    Hex Lock Nut – Part Number: STD541537
    Hex Lock Nut
    Part Number: STD541537
      No Longer Available
  • A-47
    Brake Rod – Part Number: 8811H1
    Brake Rod
    Part Number: 8811H1
      No Longer Available
  • A-48
    Grill Screen – Part Number: 8837H
    Grill Screen
    Part Number: 8837H
      No Longer Available
  • A-49
    Pin 8Pk – Part Number: STD561210
    Pin 8Pk
    Part Number: STD561210
      No Longer Available
  • A-50
    Turnbuckle – Part Number: 6417H
    Turnbuckle
    Part Number: 6417H
      No Longer Available
  • A-51
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • A-52
    Flange Nut – Part Number: 6000H
    Flange Nut
    Part Number: 6000H
      No Longer Available
  • A-53
    Brake Bracket – Part Number: 626A208
    Brake Bracket
    Part Number: 626A208
      No Longer Available
  • A-54
    Belleville Washer – Part Number: 532062335
    Belleville Washer
    Part Number: 532062335
      Special Order
    $9.91
  • A-55
    Lock Assembly – Part Number: 634A169
    Lock Assembly
    Part Number: 634A169
      No Longer Available
  • A-56
    Screw 8Pk – Part Number: STD601005
    Screw 8Pk
    Part Number: STD601005
      No Longer Available
  • A-58
    Fence/Brce – Part Number: 634A213A
    Fence/Brce
    Part Number: 634A213A
      No Longer Available
  • A-59
    V-Belt – Part Number: STD325730
    V-Belt
    Part Number: STD325730
      No Longer Available
  • A-60
    Rim Wheel – Part Number: 1297H1
    Rim Wheel
    Part Number: 1297H1
      No Longer Available
  • A-61
    Tube – Part Number: 1296H
    Tube
    Part Number: 1296H
      No Longer Available
  • A-62
    Tire – Part Number: 5808H
    Tire
    Part Number: 5808H
      No Longer Available
  • A-63
    Throttle Bracket – Part Number: 5119H
    Throttle Bracket
    Part Number: 5119H
      No Longer Available
  • A-64
    Pro Sr Filter-fuel – Part Number: 5065K
    Pro Sr Filter-fuel
    Part Number: 5065K
      Special Order
    $10.88
  • A-65
    Washer 8Pk – Part Number: STD551043
    Washer 8Pk
    Part Number: STD551043
      No Longer Available
  • A-66
    Idler Spacer – Part Number: 8209H
    Idler Spacer
    Part Number: 8209H
      No Longer Available
  • A-67
    Belt Guide – Part Number: 6479H1
    Belt Guide
    Part Number: 6479H1
      No Longer Available
  • A-68
    IDLER T – Part Number: 583772001
    IDLER T
    Part Number: 583772001
      Special Order
    $49.37
  • A-69
    Steer Shaft – Part Number: 626A29
    Steer Shaft
    Part Number: 626A29
      No Longer Available
  • A-70
    Washer – Part Number: 121749X
    Washer
    Part Number: 121749X
      No Longer Available
  • A-71
    Bushing – Part Number: 4437H
    Bushing
    Part Number: 4437H
      No Longer Available
  • A-72
    Chassis Chnl – Part Number: 8823H
    Chassis Chnl
    Part Number: 8823H
      No Longer Available
  • A-73
    Strg Col Asy – Part Number: 626A109
    Strg Col Asy
    Part Number: 626A109
      No Longer Available
  • A-74
    Carriage Bolt – Part Number: STD535012
    Carriage Bolt
    Part Number: STD535012
      No Longer Available
  • A-75
    Washer 8Pk – Part Number: STD551050
    Washer 8Pk
    Part Number: STD551050
      No Longer Available
  • A-76
    Washer 5Pk – Part Number: STD551150
    Washer 5Pk
    Part Number: STD551150
      No Longer Available
  • A-77
    Nut 5Pk – Part Number: STD541050
    Nut 5Pk
    Part Number: STD541050
      No Longer Available
  • A-78
    Carriage Bolt – Part Number: STD533710
    Carriage Bolt
    Part Number: STD533710
      No Longer Available
  • A-79
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • A-81
    Bolt – Part Number: 122253
    Bolt
    Part Number: 122253
      No Longer Available
  • A-82
    Washer Lock 7/16 – Part Number: STD551143
    Washer Lock 7/16
    Part Number: STD551143
      No Longer Available
  • A-83
    Nut 8Pk – Part Number: STD541043
    Nut 8Pk
    Part Number: STD541043
      No Longer Available
  • A-84
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • A-85
    Bolt – Part Number: 74780720
    Bolt
    Part Number: 74780720
      No Longer Available
  • A-86
    Screw – Part Number: 102897
    Screw
    Part Number: 102897
      No Longer Available
  • A-87
    Hub Bolt – Part Number: 140080
    Hub Bolt
    Part Number: 140080
      No Longer Available
  • A-88
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • A-89
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • A-90
    Screw, 2 Pk. – Part Number: STD523715
    Screw, 2 Pk.
    Part Number: STD523715
      No Longer Available
  • A-91
    Hex Bolt – Part Number: 120229
    Hex Bolt
    Part Number: 120229
      No Longer Available
  • A-93
    Bolt – Part Number: 126303
    Bolt
    Part Number: 126303
      No Longer Available
  • A-94
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • A-95
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • A-96
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • A-97
    Rivet – Part Number: 426173
    Rivet
    Part Number: 426173
      No Longer Available
  • A-98
    Screw – Part Number: 21230612
    Screw
    Part Number: 21230612
      No Longer Available
  • A-99
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • A-100
    Screw – Part Number: 178889
    Screw
    Part Number: 178889
      No Longer Available
  • A-101
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • A-102
    Screw 5pk – Part Number: STD523710
    Screw 5pk
    Part Number: STD523710
      No Longer Available
  • A-103
    Lock Nut – Part Number: 8698H
    Lock Nut
    Part Number: 8698H
      No Longer Available
  • A-104
    Bolt – Part Number: 122340
    Bolt
    Part Number: 122340
      No Longer Available
  • A-105
    Screw 5pk – Part Number: STD523710
    Screw 5pk
    Part Number: STD523710
      No Longer Available
  • A-106
    Locknut – Part Number: STD541431
    Locknut
    Part Number: STD541431
      No Longer Available
  • A-107
    Screw 5Pk – Part Number: STD523712
    Screw 5Pk
    Part Number: STD523712
      No Longer Available
  • A-800
    Sheet – Part Number: 9358H
    Sheet
    Part Number: 9358H
      No Longer Available
  • A-800
    List – Part Number: 9360H
    List
    Part Number: 9360H
      No Longer Available
Page B
Page B Diagram and Parts List for  Craftsman Lawn Tractor
  • B-1
    Engine – Part Number: 626A234
    Engine
    Part Number: 626A234
      No Longer Available
  • B-2
    Spacer – Part Number: 5622H
    Spacer
    Part Number: 5622H
      No Longer Available
  • B-3
    Idler Sprocket – Part Number: 626A15A
    Idler Sprocket
    Part Number: 626A15A
      No Longer Available
  • B-4
    Hex Lock Nut – Part Number: STD541537
    Hex Lock Nut
    Part Number: STD541537
      No Longer Available
  • B-5
    E-ring – Part Number: STD581050
    E-ring
    Part Number: STD581050
      No Longer Available
  • B-6
    Engine Pulley – Part Number: 615A40
    Engine Pulley
    Part Number: 615A40
      No Longer Available
  • B-7
    Key – Part Number: STD580020
    Key
    Part Number: STD580020
      No Longer Available
  • B-8
    Cover, Pedal – Part Number: 510089501
    Cover, Pedal
    Part Number: 510089501
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $7.04
  • B-9
    Pedal Shaft – Part Number: 8813H
    Pedal Shaft
    Part Number: 8813H
      No Longer Available
  • B-10
    Washer 8Pk – Part Number: STD551050
    Washer 8Pk
    Part Number: STD551050
      No Longer Available
  • B-11
    Bracket Assembly – Part Number: 626A76B
    Bracket Assembly
    Part Number: 626A76B
      No Longer Available
  • B-12
    Clutch Rod – Part Number: 5037H
    Clutch Rod
    Part Number: 5037H
      No Longer Available
  • B-13
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • B-14
    Pin 8Pk – Part Number: STD561210
    Pin 8Pk
    Part Number: STD561210
      No Longer Available
  • B-15
    Spring – Part Number: 5105H
    Spring
    Part Number: 5105H
      No Longer Available
  • B-17
    Idler Pulley – Part Number: 5146H
    Idler Pulley
    Part Number: 5146H
      No Longer Available
  • B-19
    E-Ring 5Pk – Part Number: STD581062
    E-Ring 5Pk
    Part Number: STD581062
      No Longer Available
  • B-20
    Engine Mount Assembly – Part Number: 626A214
    Engine Mount Assembly
    Part Number: 626A214
      No Longer Available
  • B-21
    Brake Arm – Part Number: 626A229
    Brake Arm
    Part Number: 626A229
      No Longer Available
  • B-22
    Arm – Part Number: 626A31A
    Arm
    Part Number: 626A31A
      No Longer Available
  • B-23
    Shaft Assembly – Part Number: 626A207
    Shaft Assembly
    Part Number: 626A207
      No Longer Available
  • B-24
    Foot Rest – Part Number: 8172H
    Foot Rest
    Part Number: 8172H
      No Longer Available
  • B-25
    Washer – Part Number: 9000H
    Washer
    Part Number: 9000H
      No Longer Available
  • B-26
    Tie Bracket Assembly – Part Number: 626A113
    Tie Bracket Assembly
    Part Number: 626A113
      No Longer Available
  • B-27
    Square Key – Part Number: STD580111
    Square Key
    Part Number: STD580111
      No Longer Available
  • B-28
    Sht-Off Valv – Part Number: 4374H
    Sht-Off Valv
    Part Number: 4374H
      No Longer Available
  • B-29
    Strp/Gde – Part Number: 626A232
    Strp/Gde
    Part Number: 626A232
      No Longer Available
  • B-30
    Muffler – Part Number: 626A238
    Muffler
    Part Number: 626A238
      No Longer Available
  • B-31
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • B-32
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • B-33
    Washer 5Pk – Part Number: STD551062
    Washer 5Pk
    Part Number: STD551062
      No Longer Available
  • B-34
    Nut 2Pk – Part Number: STD541462
    Nut 2Pk
    Part Number: STD541462
      No Longer Available
  • B-35
    Arm Assembly – Part Number: 626A213
    Arm Assembly
    Part Number: 626A213
      No Longer Available
  • B-36
    Zerk – Part Number: 6842M
    Zerk
    Part Number: 6842M
      No Longer Available
  • B-37
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • B-38
    Steer Link – Part Number: 5137H
    Steer Link
    Part Number: 5137H
      No Longer Available
  • B-39
    Tie Rod – Part Number: 5136H
    Tie Rod
    Part Number: 5136H
      No Longer Available
  • B-40
    Ring 2Pk – Part Number: STD581075
    Ring 2Pk
    Part Number: STD581075
      No Longer Available
  • B-41
    Washer – Part Number: 121749X
    Washer
    Part Number: 121749X
      No Longer Available
  • B-42
    Rocker Arm – Part Number: 626A212
    Rocker Arm
    Part Number: 626A212
      No Longer Available
  • B-43
    Lawn Tractor Grease Fitting – Part Number: 6855M
    Lawn Tractor Grease Fitting
    Part Number: 6855M
      No Longer Available
  • B-44
    Hex Bolt – Part Number: 428709
    Hex Bolt
    Part Number: 428709
      No Longer Available
  • B-45
    King Pin – Part Number: 626A193
    King Pin
    Part Number: 626A193
      No Longer Available
  • B-46
    Pin 5Pk – Part Number: STD571812
    Pin 5Pk
    Part Number: STD571812
      No Longer Available
  • B-47
    King Pin – Part Number: 626A194
    King Pin
    Part Number: 626A194
      No Longer Available
  • B-48
    Lawn Tractor Axle Flange Bearing – Part Number: 9040H
    Lawn Tractor Axle Flange Bearing
    Part Number: 9040H
      No Longer Available
  • B-49
    Wheel – Part Number: 9194H
    Wheel
    Part Number: 9194H
      No Longer Available
  • B-50
    Tire – Part Number: 5104H
    Tire
    Part Number: 5104H
      No Longer Available
  • B-51
    Tube.4.0/4.8 – Part Number: 583765701
    Tube.4.0/4.8
    Part Number: 583765701
      No Longer Available
  • B-52
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • B-53
    Screw 5pk – Part Number: STD523710
    Screw 5pk
    Part Number: STD523710
      No Longer Available
  • B-54
    Screw – Part Number: 123605
    Screw
    Part Number: 123605
      No Longer Available
  • B-55
    Locknut – Part Number: STD541431
    Locknut
    Part Number: STD541431
      No Longer Available
  • B-56
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • B-57
    Screw 5Pk – Part Number: STD503703
    Screw 5Pk
    Part Number: STD503703
      No Longer Available
  • B-58
    Screw – Part Number: 102881
    Screw
    Part Number: 102881
      No Longer Available
  • B-59
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • B-60
    Washer 5Pk – Part Number: STD551150
    Washer 5Pk
    Part Number: STD551150
      No Longer Available
  • B-61
    Nut 8Pk – Part Number: STD541031
    Nut 8Pk
    Part Number: STD541031
      No Longer Available
  • B-62
    Flat Washer, 8Pk – Part Number: STD551031
    Flat Washer, 8Pk
    Part Number: STD551031
      No Longer Available
  • B-63
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • B-64
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • B-65
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • B-66
    Screw, Hex Head 1/4-20 x 1-1/4 – Part Number: STD522512
    Screw, Hex Head 1/4-20 x 1-1/4
    Part Number: STD522512
      No Longer Available
  • B-67
    Washer 8Pk – Part Number: STD551043
    Washer 8Pk
    Part Number: STD551043
      No Longer Available
  • B-800
    Sheet – Part Number: 9358H
    Sheet
    Part Number: 9358H
      No Longer Available
  • B-800
    List – Part Number: 9360H
    List
    Part Number: 9360H
      No Longer Available
Page C
Page C Diagram and Parts List for  Craftsman Lawn Tractor

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
