Page A Diagram and Parts List for  Craftsman Lawn Tractor
Page A
Page B Diagram and Parts List for  Craftsman Lawn Tractor
Page B

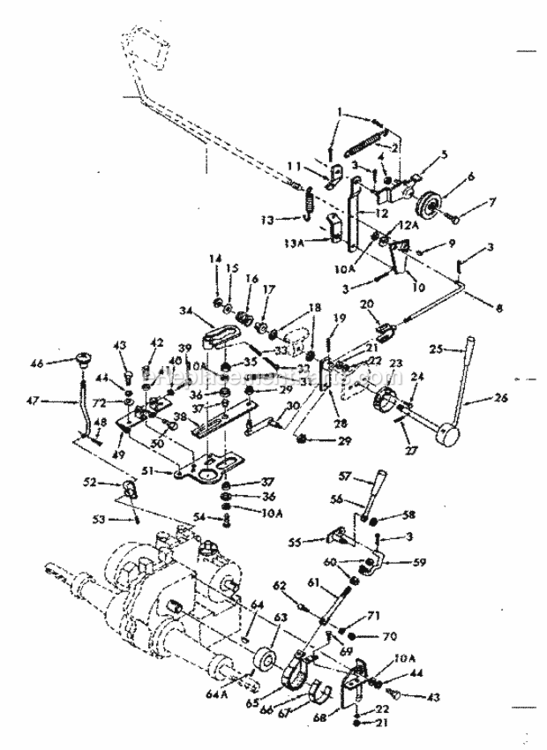

Page C Diagram and Parts List for  Craftsman Lawn Tractor
Page C

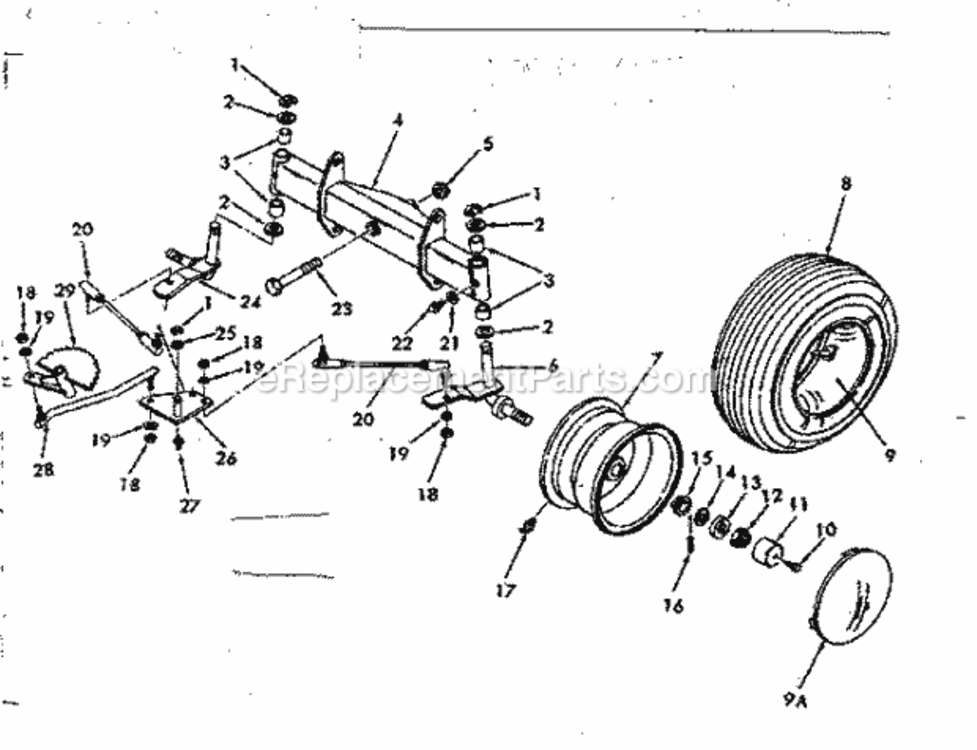

Page D Diagram and Parts List for  Craftsman Lawn Tractor
Page D

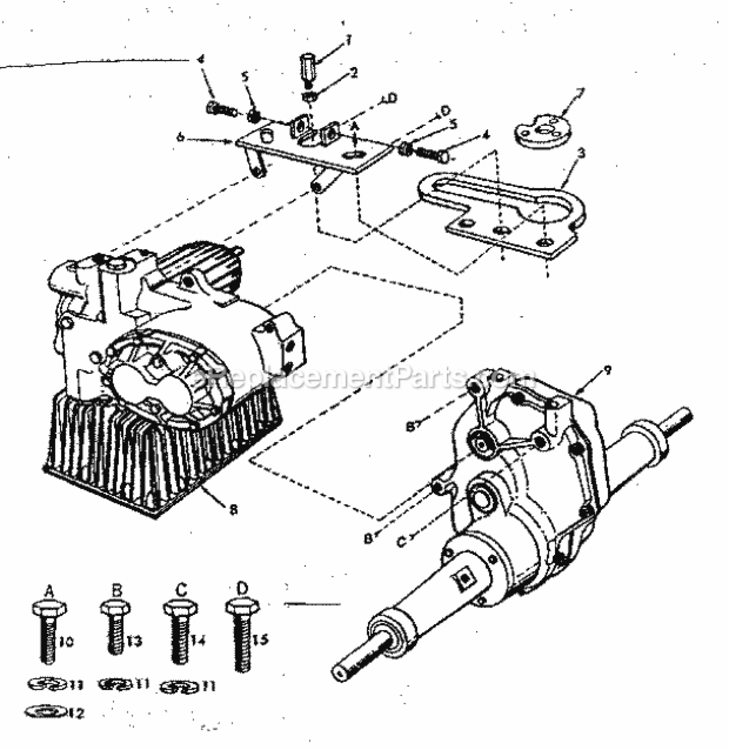

Page E Diagram and Parts List for  Craftsman Lawn Tractor
Page E

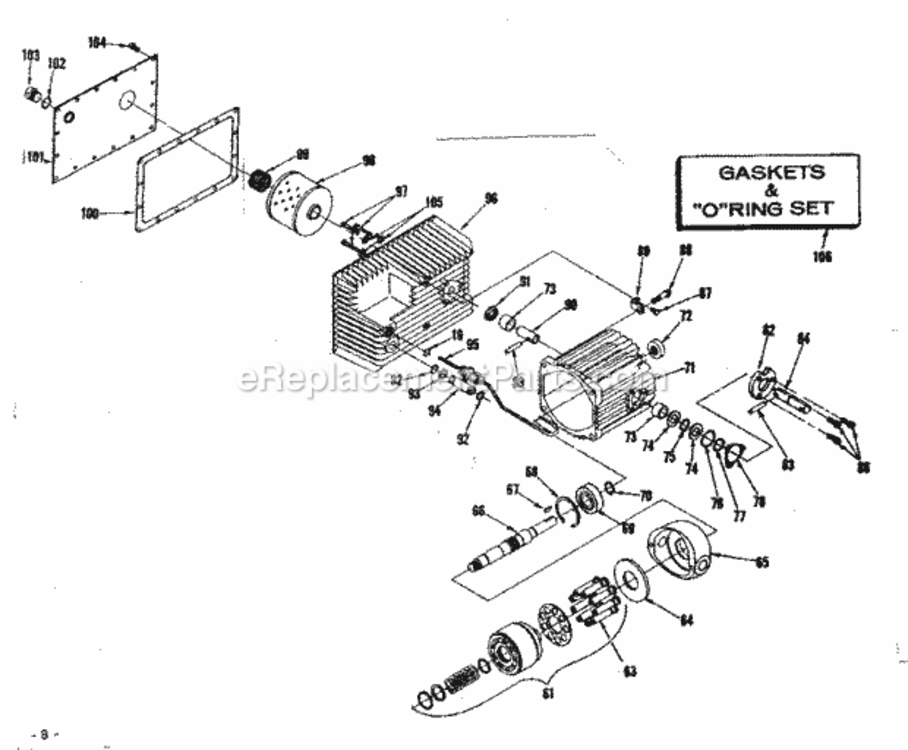

Page F Diagram and Parts List for  Craftsman Lawn Tractor
Page F

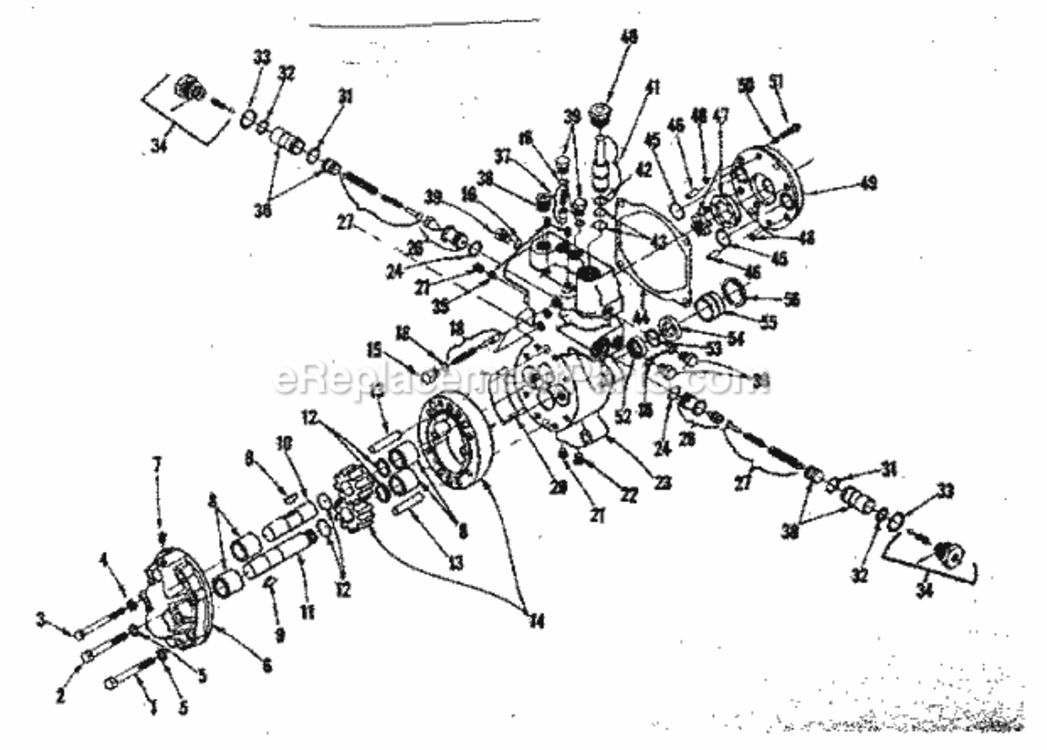

Page G Diagram and Parts List for  Craftsman Lawn Tractor
Page G
Page H Diagram and Parts List for  Craftsman Lawn Tractor
Page H
Page I Diagram and Parts List for  Craftsman Lawn Tractor
Page I
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for  Craftsman Lawn Tractor
  • A-1
    Cowl Top – Part Number: 634A415
    Cowl Top
    Part Number: 634A415
      No Longer Available
  • A-2
    Pin 8Pk – Part Number: STD560907
    Pin 8Pk
    Part Number: STD560907
      No Longer Available
  • A-3
    Grill – Part Number: 749R
    Grill
    Part Number: 749R
      No Longer Available
  • A-4
    Screen – Part Number: 8774H
    Screen
    Part Number: 8774H
      No Longer Available
  • A-5
    Flat Washer, 8Pk – Part Number: STD551031
    Flat Washer, 8Pk
    Part Number: STD551031
      No Longer Available
  • A-6
    Grill Side – Part Number: 8780H
    Grill Side
    Part Number: 8780H
      No Longer Available
  • A-7
    Nut 8Pk – Part Number: STD541031
    Nut 8Pk
    Part Number: STD541031
      No Longer Available
  • A-8
    Screw 8Pk – Part Number: STD511003
    Screw 8Pk
    Part Number: STD511003
      No Longer Available
  • A-9
    Hinge – Part Number: 6485H
    Hinge
    Part Number: 6485H
      No Longer Available
  • A-10
    Cover – Part Number: 634A28
    Cover
    Part Number: 634A28
      No Longer Available
  • A-11
    Nut 8Pk – Part Number: STD541010
    Nut 8Pk
    Part Number: STD541010
      No Longer Available
  • A-12
    Washer 8Pk – Part Number: STD551110
    Washer 8Pk
    Part Number: STD551110
      No Longer Available
  • A-13
    Cover Support – Part Number: 6433H
    Cover Support
    Part Number: 6433H
      No Longer Available
  • A-14
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • A-15
    Grill Screen – Part Number: 9039H
    Grill Screen
    Part Number: 9039H
      No Longer Available
  • A-16
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • A-17
    Screw 8Pk – Part Number: STD601003
    Screw 8Pk
    Part Number: STD601003
      No Longer Available
  • A-18
    Screw 5Pk – Part Number: STD523110
    Screw 5Pk
    Part Number: STD523110
      No Longer Available
  • A-19
    Bumper – Part Number: 7553H
    Bumper
    Part Number: 7553H
      No Longer Available
  • A-20
    Machine Screw, 8-pack – Part Number: STD511007
    Machine Screw, 8-pack
    Part Number: STD511007
      No Longer Available
  • A-21
    Brace – Part Number: 8762H
    Brace
    Part Number: 8762H
      No Longer Available
  • A-22
    Light Switch – Part Number: 5735H
    Light Switch
    Part Number: 5735H
      No Longer Available
  • A-23
    Starter Switch – Part Number: 74R
    Starter Switch
    Part Number: 74R
      No Longer Available
  • A-24
    Ignition Key – Part Number: STD365410
    Ignition Key
    Part Number: STD365410
      No Longer Available
  • A-25
    Screw – Part Number: 4502P
    Screw
    Part Number: 4502P
      No Longer Available
  • A-26
    Head Screw Filter – Part Number: 3156P
    Head Screw Filter
    Part Number: 3156P
      No Longer Available
  • A-27
    Ammeter – Part Number: 532124900
    Ammeter
    Part Number: 532124900
      Special Order
    $68.32
  • A-28
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • A-29
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • A-30
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • A-31
    Remote Control – Part Number: 634A416
    Remote Control
    Part Number: 634A416
      No Longer Available
  • A-32
    Screw, 2 Pk. – Part Number: STD523715
    Screw, 2 Pk.
    Part Number: STD523715
      No Longer Available
  • A-33
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • A-34
    Check Control – Part Number: 9764H
    Check Control
    Part Number: 9764H
      No Longer Available
  • A-35
    Dshbrd Panel – Part Number: 776R
    Dshbrd Panel
    Part Number: 776R
      No Longer Available
  • A-36
    Dashboard – Part Number: 797R
    Dashboard
    Part Number: 797R
      No Longer Available
  • A-37
    Fuel Tank – Part Number: 9768H
    Fuel Tank
    Part Number: 9768H
      No Longer Available
  • A-38
    Fuel Gauge – Part Number: 9769H
    Fuel Gauge
    Part Number: 9769H
      No Longer Available
  • A-39
    Strap, Fuel Tank – Part Number: 31979
    Strap, Fuel Tank
    Part Number: 31979
      Special Order
    $8.56
  • A-40
    Engine – Part Number: 634A381
    Engine
    Part Number: 634A381
      No Longer Available
  • A-41
    Lock Nut – Part Number: 3929H
    Lock Nut
    Part Number: 3929H
      No Longer Available
  • A-42
    Heat Shield – Part Number: 634A408
    Heat Shield
    Part Number: 634A408
      No Longer Available
  • A-43
    Locknut-muff/elbow – Part Number: 691808
    Locknut-muff/elbow
    Part Number: 691808
      In Stock
    $12.14
  • A-44
    Manifold – Part Number: 648R
    Manifold
    Part Number: 648R
      No Longer Available
  • A-45
    Muffler – Part Number: 9524H
    Muffler
    Part Number: 9524H
      No Longer Available
  • A-46
    Screw – Part Number: 4514P
    Screw
    Part Number: 4514P
      No Longer Available
  • A-47
    Square Key – Part Number: STD580111
    Square Key
    Part Number: STD580111
      No Longer Available
  • A-48
    Screw – Part Number: STD522506
    Screw
    Part Number: STD522506
      No Longer Available
  • A-49
    Support – Part Number: 647R
    Support
    Part Number: 647R
      No Longer Available
  • A-50
    Clip – Part Number: 9776H
    Clip
    Part Number: 9776H
      No Longer Available
  • A-51
    Support – Part Number: 634A393
    Support
    Part Number: 634A393
      No Longer Available
  • A-52
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • A-53
    Screw, Hex Head 1/4-20 x 1-1/4 – Part Number: STD522512
    Screw, Hex Head 1/4-20 x 1-1/4
    Part Number: STD522512
      No Longer Available
  • A-54
    Screw 5pk – Part Number: STD523710
    Screw 5pk
    Part Number: STD523710
      No Longer Available
  • A-55
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • A-56
    Support Bracket – Part Number: 634A447
    Support Bracket
    Part Number: 634A447
      No Longer Available
  • A-57
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • A-58
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • A-59
    Drawbar Bracket – Part Number: 640A64
    Drawbar Bracket
    Part Number: 640A64
      No Longer Available
  • A-60
    Screw 5pk – Part Number: STD523710
    Screw 5pk
    Part Number: STD523710
      No Longer Available
  • A-61
    Shift Plate – Part Number: 874R
    Shift Plate
    Part Number: 874R
      No Longer Available
  • A-62
    Drive Rivet – Part Number: 9521H
    Drive Rivet
    Part Number: 9521H
      No Longer Available
  • A-63
    Fitting – Part Number: 9771H
    Fitting
    Part Number: 9771H
      No Longer Available
  • A-64
    Bearing – Part Number: 8094H
    Bearing
    Part Number: 8094H
      No Longer Available
  • A-65
    Drain Valve – Part Number: 532009767
    Drain Valve
    Part Number: 532009767
      No Longer Available
  • A-66
    Mounting Engine – Part Number: 634A453
    Mounting Engine
    Part Number: 634A453
      No Longer Available
  • A-67
    Grill Spacer – Part Number: 634A409
    Grill Spacer
    Part Number: 634A409
      No Longer Available
  • A-68
    Pulley – Part Number: 634A404
    Pulley
    Part Number: 634A404
      No Longer Available
  • A-69
    Belt Guide – Part Number: 634A394
    Belt Guide
    Part Number: 634A394
      No Longer Available
  • A-70
    Pin 2Pk – Part Number: STD624008
    Pin 2Pk
    Part Number: STD624008
      No Longer Available
  • A-71
    Spacer – Part Number: 8704H1
    Spacer
    Part Number: 8704H1
      No Longer Available
  • A-72
    Bolt – Part Number: 3207P
    Bolt
    Part Number: 3207P
      No Longer Available
  • A-73
    Belt Retainer – Part Number: 640R
    Belt Retainer
    Part Number: 640R
      No Longer Available
  • A-74
    Weld Guard – Part Number: 634A390
    Weld Guard
    Part Number: 634A390
      No Longer Available
  • A-75
    1/4-20 Hex Lock Nut – Part Number: STD541425
    1/4-20 Hex Lock Nut
    Part Number: STD541425
      No Longer Available
  • A-76
    Spacer – Part Number: 8238H
    Spacer
    Part Number: 8238H
      No Longer Available
  • A-77
    Screw 8Pk – Part Number: STD512522
    Screw 8Pk
    Part Number: STD512522
      No Longer Available
  • A-78
    Carriage Bolt – Part Number: STD533120
    Carriage Bolt
    Part Number: STD533120
      No Longer Available
  • A-79
    Screw, 2 Pk. – Part Number: STD523715
    Screw, 2 Pk.
    Part Number: STD523715
      No Longer Available
  • A-80
    Bracket – Part Number: 1018R
    Bracket
    Part Number: 1018R
      No Longer Available
  • A-81
    Cover – Part Number: 1017R
    Cover
    Part Number: 1017R
      No Longer Available
  • A-82
    Screw 8Pk – Part Number: STD512505
    Screw 8Pk
    Part Number: STD512505
      No Longer Available
  • A-83
    Hex Fin Bolt – Part Number: 3155P
    Hex Fin Bolt
    Part Number: 3155P
      No Longer Available
  • A-84
    Washer 8Pk – Part Number: STD551043
    Washer 8Pk
    Part Number: STD551043
      No Longer Available
  • A-85
    Idler Bushing – Part Number: 8232H
    Idler Bushing
    Part Number: 8232H
      No Longer Available
  • A-86
    Belt Guide – Part Number: 6479H1
    Belt Guide
    Part Number: 6479H1
      No Longer Available
  • A-87
    IDLER T – Part Number: 583772001
    IDLER T
    Part Number: 583772001
      Special Order
    $49.37
  • A-88
    Washer Lock 7/16 – Part Number: STD551143
    Washer Lock 7/16
    Part Number: STD551143
      No Longer Available
  • A-89
    Nut 8Pk – Part Number: STD541043
    Nut 8Pk
    Part Number: STD541043
      No Longer Available
  • A-90
    Carriage Bolt – Part Number: STD533710
    Carriage Bolt
    Part Number: STD533710
      No Longer Available
  • A-91
    Screw 5Pk – Part Number: STD523712
    Screw 5Pk
    Part Number: STD523712
      No Longer Available
  • A-92
    Chassis – Part Number: 640A66
    Chassis
    Part Number: 640A66
      No Longer Available
  • A-800
    42 Complete Deck – Part Number: 253582
    42 Complete Deck
    Part Number: 253582
      No Longer Available
  • A-800
    Parts List – Part Number: 792R
    Parts List
    Part Number: 792R
      No Longer Available
  • A-800
    Lens – Part Number: 8292H
    Lens
    Part Number: 8292H
      No Longer Available
  • A-800
    Housing – Part Number: 8293H
    Housing
    Part Number: 8293H
      No Longer Available
  • A-800
    Miniature Bayonet Light Bulb – Part Number: STD373895
    Miniature Bayonet Light Bulb
    Part Number: STD373895
      No Longer Available
Page B

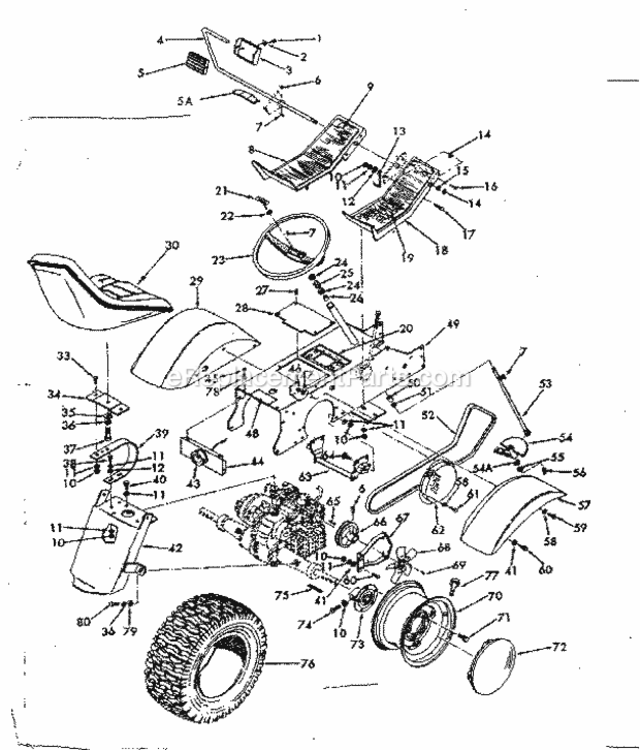

Page B Diagram and Parts List for  Craftsman Lawn Tractor
  • B-1
    Bolt-hex rb – Part Number: 74780416
    Bolt-hex rb
    Part Number: 74780416
      No Longer Available
  • B-2
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • B-3
    Bracket – Part Number: 8765H
    Bracket
    Part Number: 8765H
      No Longer Available
  • B-4
    Shaft – Part Number: 764R
    Shaft
    Part Number: 764R
      No Longer Available
  • B-5
    Foot Pedal – Part Number: 8786H
    Foot Pedal
    Part Number: 8786H
      No Longer Available
  • B-5A
    Spring – Part Number: 9008H
    Spring
    Part Number: 9008H
      No Longer Available
  • B-6
    Screw – Part Number: 4501P
    Screw
    Part Number: 4501P
      No Longer Available
  • B-7
    Key – Part Number: STD580020
    Key
    Part Number: STD580020
      No Longer Available
  • B-8
    Foot Rest – Part Number: 640A55
    Foot Rest
    Part Number: 640A55
      No Longer Available
  • B-9
    Foot Pad Left Hand – Part Number: 8862H
    Foot Pad Left Hand
    Part Number: 8862H
      No Longer Available
  • B-10
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • B-11
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • B-12
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • B-13
    Finger Support – Part Number: 8234H
    Finger Support
    Part Number: 8234H
      No Longer Available
  • B-14
    Washer 8Pk – Part Number: STD551050
    Washer 8Pk
    Part Number: STD551050
      No Longer Available
  • B-15
    Washer 21/32 X 7/8 X 16 Ga – Part Number: 819212016
    Washer 21/32 X 7/8 X 16 Ga
    Part Number: 819212016
      No Longer Available
  • B-16
    Screw 5Pk – Part Number: STD523712
    Screw 5Pk
    Part Number: STD523712
      No Longer Available
  • B-17
    Screw, 2 Pk. – Part Number: STD523715
    Screw, 2 Pk.
    Part Number: STD523715
      No Longer Available
  • B-18
    Foot Rest – Part Number: 640A56
    Foot Rest
    Part Number: 640A56
      No Longer Available
  • B-19
    Foot Pad Right Hand – Part Number: 8863H
    Foot Pad Right Hand
    Part Number: 8863H
      No Longer Available
  • B-20
    Shift Plate – Part Number: 874R
    Shift Plate
    Part Number: 874R
      No Longer Available
  • B-21
    Cap – Part Number: 8797H
    Cap
    Part Number: 8797H
      No Longer Available
  • B-22
    Snap Rng Ext – Part Number: STD582075
    Snap Rng Ext
    Part Number: STD582075
      No Longer Available
  • B-23
    String Wheel – Part Number: 8796H
    String Wheel
    Part Number: 8796H
      No Longer Available
  • B-24
    Cap – Part Number: 9007H
    Cap
    Part Number: 9007H
      No Longer Available
  • B-25
    Bushing – Part Number: 5949H
    Bushing
    Part Number: 5949H
      No Longer Available
  • B-26
    Bearing – Part Number: 6468H
    Bearing
    Part Number: 6468H
      No Longer Available
  • B-27
    Screw 8Pk – Part Number: STD601005
    Screw 8Pk
    Part Number: STD601005
      No Longer Available
  • B-28
    Cover – Part Number: 801R
    Cover
    Part Number: 801R
      No Longer Available
  • B-29
    Fender Left Hand – Part Number: 640A40
    Fender Left Hand
    Part Number: 640A40
      No Longer Available
  • B-30
    Seat – Part Number: 9577H
    Seat
    Part Number: 9577H
      No Longer Available
  • B-33
    Carriage Bolt – Part Number: STD533710
    Carriage Bolt
    Part Number: STD533710
      No Longer Available
  • B-34
    Support – Part Number: 506R
    Support
    Part Number: 506R
      No Longer Available
  • B-35
    Washer 8Pk – Part Number: STD551050
    Washer 8Pk
    Part Number: STD551050
      No Longer Available
  • B-36
    Washer 5Pk – Part Number: STD551150
    Washer 5Pk
    Part Number: STD551150
      No Longer Available
  • B-37
    Hex Fin Bolt – Part Number: 3044P
    Hex Fin Bolt
    Part Number: 3044P
      No Longer Available
  • B-38
    Screw 5pk – Part Number: STD523710
    Screw 5pk
    Part Number: STD523710
      No Longer Available
  • B-39
    Seat Spring – Part Number: 8053H
    Seat Spring
    Part Number: 8053H
      No Longer Available
  • B-40
    Screw 5pk – Part Number: STD523710
    Screw 5pk
    Part Number: STD523710
      No Longer Available
  • B-41
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • B-42
    Drawbar Bracket – Part Number: 640A64
    Drawbar Bracket
    Part Number: 640A64
      No Longer Available
  • B-43
    Tail Light – Part Number: 8089H
    Tail Light
    Part Number: 8089H
      No Longer Available
  • B-44
    Bracket – Part Number: 640A58
    Bracket
    Part Number: 640A58
      No Longer Available
  • B-45
    Screw 8Pk – Part Number: STD611007
    Screw 8Pk
    Part Number: STD611007
      No Longer Available
  • B-46
    Nut 8Pk – Part Number: STD541031
    Nut 8Pk
    Part Number: STD541031
      No Longer Available
  • B-47
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • B-49
    Chassis – Part Number: 640A66
    Chassis
    Part Number: 640A66
      No Longer Available
  • B-50
    Bearing – Part Number: 4766H
    Bearing
    Part Number: 4766H
      No Longer Available
  • B-51
    Washer, 29/32 x 1 - 1/4 x 16 Ga – Part Number: 819292016
    Washer, 29/32 x 1 - 1/4 x 16 Ga
    Part Number: 819292016
      On Order
    $11.43
  • B-52
    Belt – Part Number: STD325790
    Belt
    Part Number: STD325790
      No Longer Available
  • B-53
    Shaft Pin – Part Number: 640A30
    Shaft Pin
    Part Number: 640A30
      No Longer Available
  • B-54
    Gear Sector – Part Number: 634A95
    Gear Sector
    Part Number: 634A95
      No Longer Available
  • B-54A
    Washer – Part Number: 121749X
    Washer
    Part Number: 121749X
      No Longer Available
  • B-55
    Ring 2Pk – Part Number: STD581075
    Ring 2Pk
    Part Number: STD581075
      No Longer Available
  • B-56
    Zerk – Part Number: 6842M
    Zerk
    Part Number: 6842M
      No Longer Available
  • B-57
    Fender Right Hand – Part Number: 640A41
    Fender Right Hand
    Part Number: 640A41
      No Longer Available
  • B-58
    Flat Washer, 8Pk – Part Number: STD551031
    Flat Washer, 8Pk
    Part Number: STD551031
      No Longer Available
  • B-59
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • B-60
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • B-61
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • B-62
    Fan Guard – Part Number: 8066H
    Fan Guard
    Part Number: 8066H
      No Longer Available
  • B-63
    Hanger – Part Number: 634A363
    Hanger
    Part Number: 634A363
      No Longer Available
  • B-64
    Carriage Bolt – Part Number: STD533710
    Carriage Bolt
    Part Number: STD533710
      No Longer Available
  • B-65
    Key 2Pk – Part Number: STD580019
    Key 2Pk
    Part Number: STD580019
      No Longer Available
  • B-66
    Transmission Pulley – Part Number: 640A35
    Transmission Pulley
    Part Number: 640A35
      No Longer Available
  • B-67
    Belt Guide – Part Number: 640A65
    Belt Guide
    Part Number: 640A65
      No Longer Available
  • B-68
    Fan – Part Number: 8093H
    Fan
    Part Number: 8093H
      No Longer Available
  • B-69
    Spur Screw – Part Number: STD511005
    Spur Screw
    Part Number: STD511005
      No Longer Available
  • B-70
    TIRE ASM 23X10 5-12 K500 – Part Number: 548336001
    TIRE ASM 23X10 5-12 K500
    Part Number: 548336001
      Special Order
    $327.15
  • B-71
    Hub Bolt – Part Number: 140080
    Hub Bolt
    Part Number: 140080
      No Longer Available
  • B-72
    Hub Cap – Part Number: 6887H
    Hub Cap
    Part Number: 6887H
      No Longer Available
  • B-73
    Wheel Hub – Part Number: 8081H
    Wheel Hub
    Part Number: 8081H
      No Longer Available
  • B-74
    Screw – Part Number: 23100620
    Screw
    Part Number: 23100620
      No Longer Available
  • B-75
    Sq Key – Part Number: 8327H
    Sq Key
    Part Number: 8327H
      No Longer Available
  • B-76
    Tire – Part Number: 140183
    Tire
    Part Number: 140183
      No Longer Available
  • B-77
    Lawn Tractor Tire Valve Stem – Part Number: 65139
    Lawn Tractor Tire Valve Stem
    Part Number: 65139
      No Longer Available
  • B-78
    Washer 8Pk – Part Number: STD551110
    Washer 8Pk
    Part Number: STD551110
      No Longer Available
  • B-79
    Washer 8Pk – Part Number: STD551050
    Washer 8Pk
    Part Number: STD551050
      No Longer Available
  • B-80
    Screw 2Pk – Part Number: STD525010
    Screw 2Pk
    Part Number: STD525010
      No Longer Available
  • B-800
    Miniature Bayonet Light Bulb – Part Number: STD373895
    Miniature Bayonet Light Bulb
    Part Number: STD373895
      No Longer Available
  • B-800
    Housing – Part Number: 8293H
    Housing
    Part Number: 8293H
      No Longer Available
  • B-800
    Lens – Part Number: 8292H
    Lens
    Part Number: 8292H
      No Longer Available
  • B-800
    Parts List – Part Number: 792R
    Parts List
    Part Number: 792R
      No Longer Available
  • B-800
    42 Complete Deck – Part Number: 253582
    42 Complete Deck
    Part Number: 253582
      No Longer Available
Page C
Page C Diagram and Parts List for  Craftsman Lawn Tractor
  • C-1
    Pin – Part Number: STD561820
    Pin
    Part Number: STD561820
      No Longer Available
  • C-2
    Spring – Part Number: 583771801
    Spring
    Part Number: 583771801
      No Longer Available
  • C-3
    Pin 8Pk – Part Number: STD561210
    Pin 8Pk
    Part Number: STD561210
      No Longer Available
  • C-4
    Hex Lock Nut – Part Number: STD541537
    Hex Lock Nut
    Part Number: STD541537
      No Longer Available
  • C-5
    Idler Bracket – Part Number: 640A48A
    Idler Bracket
    Part Number: 640A48A
      No Longer Available
  • C-6
    Idler – Part Number: 634A86
    Idler
    Part Number: 634A86
      No Longer Available
  • C-7
    Screw 2Pk – Part Number: STD623710
    Screw 2Pk
    Part Number: STD623710
      No Longer Available
  • C-8
    Neutral Rod – Part Number: 8028H
    Neutral Rod
    Part Number: 8028H
      No Longer Available
  • C-9
    Key – Part Number: 7835M
    Key
    Part Number: 7835M
      No Longer Available
  • C-10
    Arm Hub – Part Number: 640A37
    Arm Hub
    Part Number: 640A37
      No Longer Available
  • C-10A
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • C-11
    Spring Brkt – Part Number: 9015H
    Spring Brkt
    Part Number: 9015H
      No Longer Available
  • C-12
    Clutch Strap – Part Number: 8231H
    Clutch Strap
    Part Number: 8231H
      No Longer Available
  • C-12A
    Sprg Washer – Part Number: 9014H
    Sprg Washer
    Part Number: 9014H
      No Longer Available
  • C-13
    Spring – Part Number: 4301H
    Spring
    Part Number: 4301H
      No Longer Available
  • C-13A
    Sprg Brkt – Part Number: 9010H
    Sprg Brkt
    Part Number: 9010H
      No Longer Available
  • C-14
    Nut 5Pk – Part Number: STD541450
    Nut 5Pk
    Part Number: STD541450
      No Longer Available
  • C-15
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • C-16
    Hydro Spring – Part Number: 8114H
    Hydro Spring
    Part Number: 8114H
      No Longer Available
  • C-17
    Friction Collar – Part Number: 8039H
    Friction Collar
    Part Number: 8039H
      No Longer Available
  • C-18
    Disc – Part Number: 8092H
    Disc
    Part Number: 8092H
      No Longer Available
  • C-19
    Spring Pin – Part Number: 8120H
    Spring Pin
    Part Number: 8120H
      No Longer Available
  • C-20
    Clevis Weld – Part Number: 640A21
    Clevis Weld
    Part Number: 640A21
      No Longer Available
  • C-21
    Washer 5Pk – Part Number: STD551062
    Washer 5Pk
    Part Number: STD551062
      No Longer Available
  • C-22
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • C-23
    Indicator Cover – Part Number: 8068H
    Indicator Cover
    Part Number: 8068H
      No Longer Available
  • C-24
    Bolt – Part Number: 74780408
    Bolt
    Part Number: 74780408
      No Longer Available
  • C-25
    Control Knob – Part Number: 8105H
    Control Knob
    Part Number: 8105H
      No Longer Available
  • C-26
    Lever Indicator – Part Number: 640A32
    Lever Indicator
    Part Number: 640A32
      No Longer Available
  • C-27
    Spring Pin – Part Number: STD571810
    Spring Pin
    Part Number: STD571810
      No Longer Available
  • C-28
    Arm Weldment – Part Number: 640A20
    Arm Weldment
    Part Number: 640A20
      No Longer Available
  • C-29
    Hex Lock Nut – Part Number: STD541531
    Hex Lock Nut
    Part Number: STD541531
      No Longer Available
  • C-30
    Control Link – Part Number: 8101H
    Control Link
    Part Number: 8101H
      No Longer Available
  • C-31
    Cam Control – Part Number: 8326H
    Cam Control
    Part Number: 8326H
      No Longer Available
  • C-32
    Cotter Pin – Part Number: 2508P
    Cotter Pin
    Part Number: 2508P
      No Longer Available
  • C-33
    Pin 2Pk – Part Number: STD572520
    Pin 2Pk
    Part Number: STD572520
      No Longer Available
  • C-34
    Cam Plate – Part Number: 8084H
    Cam Plate
    Part Number: 8084H
      No Longer Available
  • C-35
    Nut – Part Number: 73690600
    Nut
    Part Number: 73690600
      No Longer Available
  • C-36
    Cam Roller – Part Number: 8037H
    Cam Roller
    Part Number: 8037H
      No Longer Available
  • C-37
    Bearing – Part Number: 8091H
    Bearing
    Part Number: 8091H
      No Longer Available
  • C-38
    Container Plate – Part Number: 8054H
    Container Plate
    Part Number: 8054H
      No Longer Available
  • C-39
    Screw 2Pk – Part Number: STD623115
    Screw 2Pk
    Part Number: STD623115
      No Longer Available
  • C-40
    Nut 8Pk – Part Number: STD541331
    Nut 8Pk
    Part Number: STD541331
      No Longer Available
  • C-41
    Nut 8Pk – Part Number: STD541237
    Nut 8Pk
    Part Number: STD541237
      No Longer Available
  • C-42
    Adjustment Stud – Part Number: 8042H
    Adjustment Stud
    Part Number: 8042H
      No Longer Available
  • C-43
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • C-44
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • C-46
    Bypass Knob – Part Number: 8104H
    Bypass Knob
    Part Number: 8104H
      No Longer Available
  • C-47
    Valve Lever – Part Number: 8027H
    Valve Lever
    Part Number: 8027H
      No Longer Available
  • C-48
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • C-49
    Weld Support – Part Number: 640A24
    Weld Support
    Part Number: 640A24
      No Longer Available
  • C-50
    Screw – Part Number: STD623715
    Screw
    Part Number: STD623715
      No Longer Available
  • C-51
    Guide Plate – Part Number: 8062H
    Guide Plate
    Part Number: 8062H
      No Longer Available
  • C-52
    Sleeve Arm – Part Number: 640A14
    Sleeve Arm
    Part Number: 640A14
      No Longer Available
  • C-53
    Pin 5Pk – Part Number: STD571807
    Pin 5Pk
    Part Number: STD571807
      No Longer Available
  • C-54
    Screw, 2 Pk. – Part Number: STD523715
    Screw, 2 Pk.
    Part Number: STD523715
      No Longer Available
  • C-55
    Shaft Arm – Part Number: 640A19
    Shaft Arm
    Part Number: 640A19
      No Longer Available
  • C-56
    Lock Hand Bracket – Part Number: 800R
    Lock Hand Bracket
    Part Number: 800R
      No Longer Available
  • C-57
    Brake Knob – Part Number: 8103H
    Brake Knob
    Part Number: 8103H
      No Longer Available
  • C-58
    Hex Lock Nut – Part Number: STD541537
    Hex Lock Nut
    Part Number: STD541537
      No Longer Available
  • C-59
    Brake Rod – Part Number: 8082H
    Brake Rod
    Part Number: 8082H
      No Longer Available
  • C-60
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • C-61
    Brake Rod – Part Number: 8029H
    Brake Rod
    Part Number: 8029H
      No Longer Available
  • C-62
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • C-63
    Brake Drum – Part Number: 8041H
    Brake Drum
    Part Number: 8041H
      No Longer Available
  • C-64
    Key 2Pk – Part Number: STD580025
    Key 2Pk
    Part Number: STD580025
      No Longer Available
  • C-64A
    Screw 5Pk – Part Number: STD503703
    Screw 5Pk
    Part Number: STD503703
      No Longer Available
  • C-65
    Band Brake – Part Number: 634A23
    Band Brake
    Part Number: 634A23
      No Longer Available
  • C-66
    Rivet – Part Number: 2004P
    Rivet
    Part Number: 2004P
      No Longer Available
  • C-67
    Brake Lining – Part Number: 6482H
    Brake Lining
    Part Number: 6482H
      No Longer Available
  • C-68
    Bracket Assembly – Part Number: 640A17
    Bracket Assembly
    Part Number: 640A17
      No Longer Available
  • C-69
    Bolt – Part Number: 11P
    Bolt
    Part Number: 11P
      No Longer Available
  • C-70
    Locknut – Part Number: STD541431
    Locknut
    Part Number: STD541431
      No Longer Available
  • C-71
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • C-72
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • C-800
    42 Complete Deck – Part Number: 253582
    42 Complete Deck
    Part Number: 253582
      No Longer Available
  • C-800
    Parts List – Part Number: 792R
    Parts List
    Part Number: 792R
      No Longer Available
  • C-800
    Lens – Part Number: 8292H
    Lens
    Part Number: 8292H
      No Longer Available
  • C-800
    Housing – Part Number: 8293H
    Housing
    Part Number: 8293H
      No Longer Available
  • C-800
    Miniature Bayonet Light Bulb – Part Number: STD373895
    Miniature Bayonet Light Bulb
    Part Number: STD373895
      No Longer Available
Page D
Page D Diagram and Parts List for  Craftsman Lawn Tractor
Page E
Page E Diagram and Parts List for  Craftsman Lawn Tractor
  • E-1
    Adjustment Stud – Part Number: 8042H
    Adjustment Stud
    Part Number: 8042H
      No Longer Available
  • E-2
    Nut 8Pk – Part Number: STD541237
    Nut 8Pk
    Part Number: STD541237
      No Longer Available
  • E-3
    Guide Plate – Part Number: 8062H
    Guide Plate
    Part Number: 8062H
      No Longer Available
  • E-4
    Screw 2Pk – Part Number: STD623115
    Screw 2Pk
    Part Number: STD623115
      No Longer Available
  • E-5
    Nut 8Pk – Part Number: STD541331
    Nut 8Pk
    Part Number: STD541331
      No Longer Available
  • E-6
    Weld Support – Part Number: 640A24
    Weld Support
    Part Number: 640A24
      No Longer Available
  • E-7
    Control Plate – Part Number: 8040H
    Control Plate
    Part Number: 8040H
      No Longer Available
  • E-8
    Hydro Assembly – Part Number: 640A22
    Hydro Assembly
    Part Number: 640A22
      No Longer Available
  • E-9
    Differential – Part Number: 794038A
    Differential
    Part Number: 794038A
      No Longer Available
  • E-10
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • E-11
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • E-12
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • E-13
    Screw 5Pk – Part Number: STD523712
    Screw 5Pk
    Part Number: STD523712
      No Longer Available
  • E-14
    Screw 2Pk – Part Number: STD523720
    Screw 2Pk
    Part Number: STD523720
      No Longer Available
  • E-15
    Screw – Part Number: STD623715
    Screw
    Part Number: STD623715
      No Longer Available
  • E-800
    42 Complete Deck – Part Number: 253582
    42 Complete Deck
    Part Number: 253582
      No Longer Available
  • E-800
    Lens – Part Number: 8292H
    Lens
    Part Number: 8292H
      No Longer Available
  • E-800
    Housing – Part Number: 8293H
    Housing
    Part Number: 8293H
      No Longer Available
  • E-800
    Parts List – Part Number: 792R
    Parts List
    Part Number: 792R
      No Longer Available
  • E-800
    Miniature Bayonet Light Bulb – Part Number: STD373895
    Miniature Bayonet Light Bulb
    Part Number: STD373895
      No Longer Available
Page F
Page F Diagram and Parts List for  Craftsman Lawn Tractor
  • F-61
    Black Cylinder – Part Number: 1665R
    Black Cylinder
    Part Number: 1665R
      No Longer Available
  • F-63
    Piston Assembly – Part Number: 1674R
    Piston Assembly
    Part Number: 1674R
      No Longer Available
  • F-64
    Thrust Plate – Part Number: 1645R
    Thrust Plate
    Part Number: 1645R
      No Longer Available
  • F-65
    Swash Plate – Part Number: 1646R
    Swash Plate
    Part Number: 1646R
      No Longer Available
  • F-66
    Driveshaft – Part Number: 1647R
    Driveshaft
    Part Number: 1647R
      No Longer Available
  • F-67
    Key 2Pk – Part Number: STD580019
    Key 2Pk
    Part Number: STD580019
      No Longer Available
  • F-68
    Retainer Ring – Part Number: 1649R
    Retainer Ring
    Part Number: 1649R
      No Longer Available
  • F-69
    304 Brg – Part Number: STD315343
    304 Brg
    Part Number: STD315343
      No Longer Available
  • F-70
    Retainer Ring – Part Number: 1651R
    Retainer Ring
    Part Number: 1651R
      No Longer Available
  • F-71
    Pump Housing – Part Number: 1652R
    Pump Housing
    Part Number: 1652R
      No Longer Available
  • F-72
    Lip Seal – Part Number: 1653R
    Lip Seal
    Part Number: 1653R
      No Longer Available
  • F-73
    B1210brg – Part Number: STD311210
    B1210brg
    Part Number: STD311210
      No Longer Available
  • F-74
    Washer – Part Number: 1654R
    Washer
    Part Number: 1654R
      No Longer Available
  • F-75
    Ring – Part Number: 1655R
    Ring
    Part Number: 1655R
      No Longer Available
  • F-76
    O Ring – Part Number: 1656R
    O Ring
    Part Number: 1656R
      No Longer Available
  • F-77
    O Ring – Part Number: 1657R
    O Ring
    Part Number: 1657R
      No Longer Available
  • F-78
    Trunnon Shim – Part Number: 1658R
    Trunnon Shim
    Part Number: 1658R
      No Longer Available
  • F-82
    Control Plate – Part Number: 8040H
    Control Plate
    Part Number: 8040H
      No Longer Available
  • F-83
    Spring Pin – Part Number: 1659R
    Spring Pin
    Part Number: 1659R
      No Longer Available
  • F-84
    Control Shaft – Part Number: 1660R
    Control Shaft
    Part Number: 1660R
      No Longer Available
  • F-86
    Screw – Part Number: 1661R
    Screw
    Part Number: 1661R
      No Longer Available
  • F-87
    Self Tapping Screw – Part Number: 5550P
    Self Tapping Screw
    Part Number: 5550P
      No Longer Available
  • F-88
    Screw 5Pk – Part Number: STD523712
    Screw 5Pk
    Part Number: STD523712
      No Longer Available
  • F-89
    Bracket – Part Number: 1662R
    Bracket
    Part Number: 1662R
      No Longer Available
  • F-90
    Trunnion – Part Number: 1663R
    Trunnion
    Part Number: 1663R
      No Longer Available
  • F-91
    O Ring – Part Number: 9922H
    O Ring
    Part Number: 9922H
      No Longer Available
  • F-92
    O Ring – Part Number: 9344H
    O Ring
    Part Number: 9344H
      No Longer Available
  • F-93
    Ring Retainer – Part Number: 9346H
    Ring Retainer
    Part Number: 9346H
      No Longer Available
  • F-94
    Transfer Tube – Part Number: 1664R
    Transfer Tube
    Part Number: 1664R
      No Longer Available
  • F-95
    Vent Tube As – Part Number: 9340H
    Vent Tube As
    Part Number: 9340H
      No Longer Available
  • F-96
    Reservoir – Part Number: 9335H
    Reservoir
    Part Number: 9335H
      No Longer Available
  • F-97
    Sockt Hd Scw – Part Number: 9338H
    Sockt Hd Scw
    Part Number: 9338H
      No Longer Available
  • F-98
    Filter – Part Number: 9341H
    Filter
    Part Number: 9341H
      No Longer Available
  • F-99
    Spring – Part Number: 9342H
    Spring
    Part Number: 9342H
      No Longer Available
  • F-100
    Reservoir Gasket – Part Number: 9337H
    Reservoir Gasket
    Part Number: 9337H
      No Longer Available
  • F-101
    Reservoir Cover – Part Number: 9336H
    Reservoir Cover
    Part Number: 9336H
      No Longer Available
  • F-102
    O Ring – Part Number: 9345H
    O Ring
    Part Number: 9345H
      No Longer Available
  • F-103
    Hex Plug – Part Number: 9334H
    Hex Plug
    Part Number: 9334H
      No Longer Available
  • F-104
    Self Tap Screw – Part Number: 9343H
    Self Tap Screw
    Part Number: 9343H
      No Longer Available
  • F-105
    Washer – Part Number: 9343HI
    Washer
    Part Number: 9343HI
      No Longer Available
  • F-106
    Gskt/O Rng G – Part Number: 1675R
    Gskt/O Rng G
    Part Number: 1675R
      No Longer Available
  • F-800
    Miniature Bayonet Light Bulb – Part Number: STD373895
    Miniature Bayonet Light Bulb
    Part Number: STD373895
      No Longer Available
  • F-800
    Parts List – Part Number: 792R
    Parts List
    Part Number: 792R
      No Longer Available
  • F-800
    Housing – Part Number: 8293H
    Housing
    Part Number: 8293H
      No Longer Available
  • F-800
    Lens – Part Number: 8292H
    Lens
    Part Number: 8292H
      No Longer Available
  • F-800
    42 Complete Deck – Part Number: 253582
    42 Complete Deck
    Part Number: 253582
      No Longer Available
Page G
Page G Diagram and Parts List for  Craftsman Lawn Tractor
  • G-1
    Bolt – Part Number: STD623727
    Bolt
    Part Number: STD623727
      No Longer Available
  • G-2
    Screw – Part Number: STD623725
    Screw
    Part Number: STD623725
      No Longer Available
  • G-3
    Screw 2Pk – Part Number: STD523130
    Screw 2Pk
    Part Number: STD523130
      No Longer Available
  • G-4
    Washer – Part Number: 1601R
    Washer
    Part Number: 1601R
      No Longer Available
  • G-5
    Washer – Part Number: 1602R
    Washer
    Part Number: 1602R
      No Longer Available
  • G-6
    End Cap – Part Number: 1603R
    End Cap
    Part Number: 1603R
      No Longer Available
  • G-7
    Plug – Part Number: 1604R
    Plug
    Part Number: 1604R
      No Longer Available
  • G-8
    Bearing – Part Number: 1605R
    Bearing
    Part Number: 1605R
      No Longer Available
  • G-9
    Woodruff Key – Part Number: 1606R
    Woodruff Key
    Part Number: 1606R
      No Longer Available
  • G-10
    Idler Shaft – Part Number: 1607R
    Idler Shaft
    Part Number: 1607R
      No Longer Available
  • G-11
    Motor Shaft – Part Number: 1608R
    Motor Shaft
    Part Number: 1608R
      No Longer Available
  • G-12
    Retainer Ring – Part Number: 1609R
    Retainer Ring
    Part Number: 1609R
      No Longer Available
  • G-13
    Pin – Part Number: 1610R
    Pin
    Part Number: 1610R
      No Longer Available
  • G-14
    Gear Assembly – Part Number: 1611R
    Gear Assembly
    Part Number: 1611R
      No Longer Available
  • G-15
    Hex Plug – Part Number: 1612R
    Hex Plug
    Part Number: 1612R
      No Longer Available
  • G-16
    O Ring – Part Number: 1676R
    O Ring
    Part Number: 1676R
      No Longer Available
  • G-18
    Check Valve – Part Number: 1613R
    Check Valve
    Part Number: 1613R
      No Longer Available
  • G-20
    Nameplate – Part Number: 1614R
    Nameplate
    Part Number: 1614R
      No Longer Available
  • G-21
    Plug – Part Number: 1615R
    Plug
    Part Number: 1615R
      No Longer Available
  • G-22
    Plug – Part Number: 1616R
    Plug
    Part Number: 1616R
      No Longer Available
  • G-23
    Section – Part Number: 1617R
    Section
    Part Number: 1617R
      No Longer Available
  • G-24
    O Ring – Part Number: 1618R
    O Ring
    Part Number: 1618R
      No Longer Available
  • G-26
    Cone Valve – Part Number: 1619R
    Cone Valve
    Part Number: 1619R
      No Longer Available
  • G-27
    Seat Assembly – Part Number: 1620R
    Seat Assembly
    Part Number: 1620R
      No Longer Available
  • G-30
    Piston Sleeve – Part Number: 1621R
    Piston Sleeve
    Part Number: 1621R
      No Longer Available
  • G-31
    O Ring – Part Number: 1622R
    O Ring
    Part Number: 1622R
      No Longer Available
  • G-32
    O Ring – Part Number: 1623R
    O Ring
    Part Number: 1623R
      No Longer Available
  • G-33
    O Ring – Part Number: 1624R
    O Ring
    Part Number: 1624R
      No Longer Available
  • G-34
    Motor Plug – Part Number: 1625R
    Motor Plug
    Part Number: 1625R
      No Longer Available
  • G-35
    Plug – Part Number: 1626R
    Plug
    Part Number: 1626R
      No Longer Available
  • G-36
    Plug – Part Number: 1627R
    Plug
    Part Number: 1627R
      No Longer Available
  • G-37
    Valve Assembly – Part Number: 1628R
    Valve Assembly
    Part Number: 1628R
      No Longer Available
  • G-39
    Plug – Part Number: 1629R
    Plug
    Part Number: 1629R
      No Longer Available
  • G-40
    Plug – Part Number: 1630R
    Plug
    Part Number: 1630R
      No Longer Available
  • G-41
    Bypass Valve – Part Number: 1631R
    Bypass Valve
    Part Number: 1631R
      No Longer Available
  • G-42
    Backup Ring – Part Number: 1673R
    Backup Ring
    Part Number: 1673R
      No Longer Available
  • G-43
    O Ring – Part Number: 1632R
    O Ring
    Part Number: 1632R
      No Longer Available
  • G-44
    Pump Gasket – Part Number: 1633R
    Pump Gasket
    Part Number: 1633R
      No Longer Available
  • G-45
    O Ring – Part Number: 1634R
    O Ring
    Part Number: 1634R
      No Longer Available
  • G-46
    Pin 5Pk – Part Number: STD572507
    Pin 5Pk
    Part Number: STD572507
      No Longer Available
  • G-47
    Charge Pump – Part Number: 1635R
    Charge Pump
    Part Number: 1635R
      No Longer Available
  • G-48
    O Ring – Part Number: 1636R
    O Ring
    Part Number: 1636R
      No Longer Available
  • G-49
    Valve Plate – Part Number: 1637R
    Valve Plate
    Part Number: 1637R
      No Longer Available
  • G-50
    Washer – Part Number: 1638R
    Washer
    Part Number: 1638R
      No Longer Available
  • G-51
    Screw – Part Number: 1639R
    Screw
    Part Number: 1639R
      No Longer Available
  • G-52
    Insert – Part Number: 1640R
    Insert
    Part Number: 1640R
      No Longer Available
  • G-53
    O Ring – Part Number: 1641R
    O Ring
    Part Number: 1641R
      No Longer Available
  • G-54
    Lip Seal – Part Number: 1642R
    Lip Seal
    Part Number: 1642R
      No Longer Available
  • G-55
    Insert – Part Number: 1643R
    Insert
    Part Number: 1643R
      No Longer Available
  • G-56
    Retainer Ring – Part Number: 1644R
    Retainer Ring
    Part Number: 1644R
      No Longer Available
  • G-800
    42 Complete Deck – Part Number: 253582
    42 Complete Deck
    Part Number: 253582
      No Longer Available
  • G-800
    Housing – Part Number: 8293H
    Housing
    Part Number: 8293H
      No Longer Available
  • G-800
    Lens – Part Number: 8292H
    Lens
    Part Number: 8292H
      No Longer Available
  • G-800
    Parts List – Part Number: 792R
    Parts List
    Part Number: 792R
      No Longer Available
  • G-800
    Miniature Bayonet Light Bulb – Part Number: STD373895
    Miniature Bayonet Light Bulb
    Part Number: STD373895
      No Longer Available
Page H
Page H Diagram and Parts List for  Craftsman Lawn Tractor
  • H-1
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • H-2
    Battery Cable – Part Number: 634A452
    Battery Cable
    Part Number: 634A452
      No Longer Available
  • H-3
    Wingnut Unc – Part Number: STD541625
    Wingnut Unc
    Part Number: STD541625
      No Longer Available
  • H-4
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • H-5
    Battery Clamp – Part Number: 5110H
    Battery Clamp
    Part Number: 5110H
      No Longer Available
  • H-6
    Battery Bolt – Part Number: 5072H
    Battery Bolt
    Part Number: 5072H
      No Longer Available
  • H-7
    Ignition Key – Part Number: STD365410
    Ignition Key
    Part Number: STD365410
      No Longer Available
  • H-8
    Starter Switch – Part Number: 74R
    Starter Switch
    Part Number: 74R
      No Longer Available
  • H-9
    Ground Cable – Part Number: 6534H
    Ground Cable
    Part Number: 6534H
      No Longer Available
  • H-10
    Screw 5Pk – Part Number: STD523115
    Screw 5Pk
    Part Number: STD523115
      No Longer Available
  • H-11
    Collar Stop – Part Number: STD551237
    Collar Stop
    Part Number: STD551237
      No Longer Available
  • H-13
    Motor Genrtr – Part Number: 634A298
    Motor Genrtr
    Part Number: 634A298
      No Longer Available
  • H-14
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • H-15
    SANDER ACCESSORY KIT – Part Number: 50795
    SANDER ACCESSORY KIT
    Part Number: 50795
      Special Order
    $351.13
  • H-16
    Ground Drive Belt – Part Number: 583785001
    Ground Drive Belt
    Part Number: 583785001
      No Longer Available
  • H-17
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • H-18
    Strap – Part Number: 9737H
    Strap
    Part Number: 9737H
      No Longer Available
  • H-19
    Screw 5pk – Part Number: STD523710
    Screw 5pk
    Part Number: STD523710
      No Longer Available
  • H-20
    Screw W/Sems – Part Number: 6007P
    Screw W/Sems
    Part Number: 6007P
      No Longer Available
  • H-21
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • H-22
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • H-23
    Flat Washer, 8Pk – Part Number: STD551031
    Flat Washer, 8Pk
    Part Number: STD551031
      No Longer Available
  • H-24
    Belt Guard – Part Number: 634A446
    Belt Guard
    Part Number: 634A446
      No Longer Available
  • H-27
    Screw 5Pk – Part Number: STD523115
    Screw 5Pk
    Part Number: STD523115
      No Longer Available
  • H-28
    Gen Mt. – Part Number: 634A383
    Gen Mt.
    Part Number: 634A383
      No Longer Available
  • H-29
    Nut 8Pk – Part Number: STD541031
    Nut 8Pk
    Part Number: STD541031
      No Longer Available
  • H-30
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • H-31
    Screw – Part Number: STD522506
    Screw
    Part Number: STD522506
      No Longer Available
  • H-32
    Ground Wire – Part Number: 5959H
    Ground Wire
    Part Number: 5959H
      No Longer Available
  • H-34
    Lead Wire – Part Number: 7249H
    Lead Wire
    Part Number: 7249H
      No Longer Available
  • H-35
    Ammeter – Part Number: 532124900
    Ammeter
    Part Number: 532124900
      Special Order
    $68.32
  • H-36
    Voltage Regulator – Part Number: 606A190
    Voltage Regulator
    Part Number: 606A190
      No Longer Available
  • H-37
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • H-38
    Ground Wire – Part Number: 5803H
    Ground Wire
    Part Number: 5803H
      No Longer Available
  • H-39
    Field Wire – Part Number: 5804H
    Field Wire
    Part Number: 5804H
      No Longer Available
  • H-40
    Lead Wire – Part Number: 6994H
    Lead Wire
    Part Number: 6994H
      No Longer Available
  • H-41
    Ground Wire – Part Number: 9765H
    Ground Wire
    Part Number: 9765H
      No Longer Available
  • H-43
    Lead Wire – Part Number: 8147H
    Lead Wire
    Part Number: 8147H
      No Longer Available
  • H-44
    Lead Wire – Part Number: 6538H
    Lead Wire
    Part Number: 6538H
      No Longer Available
  • H-45
    Ties 8Pk – Part Number: STD426600
    Ties 8Pk
    Part Number: STD426600
      No Longer Available
  • H-46
    Ground Wire – Part Number: 7035H
    Ground Wire
    Part Number: 7035H
      No Longer Available
  • H-47
    4411 Lamp – Part Number: STD374411
    4411 Lamp
    Part Number: STD374411
      No Longer Available
  • H-48
    Spacer – Part Number: 8784H1
    Spacer
    Part Number: 8784H1
      No Longer Available
  • H-49
    Mntg Clip – Part Number: 8768H
    Mntg Clip
    Part Number: 8768H
      No Longer Available
  • H-50
    Screw 8Pk – Part Number: STD601003
    Screw 8Pk
    Part Number: STD601003
      No Longer Available
  • H-51
    Light Switch – Part Number: 5735H
    Light Switch
    Part Number: 5735H
      No Longer Available
  • H-52
    Tail Light – Part Number: 8089H
    Tail Light
    Part Number: 8089H
      No Longer Available
  • H-53
    Spur Screw – Part Number: STD511005
    Spur Screw
    Part Number: STD511005
      No Longer Available
  • H-54
    Washer 8Pk – Part Number: STD551110
    Washer 8Pk
    Part Number: STD551110
      No Longer Available
  • H-55
    Nut 8Pk – Part Number: STD541010
    Nut 8Pk
    Part Number: STD541010
      No Longer Available
  • H-56
    Hose – Part Number: 9197H
    Hose
    Part Number: 9197H
      No Longer Available
  • H-57
    Battery Cable – Part Number: 770R
    Battery Cable
    Part Number: 770R
      No Longer Available
  • H-58
    Battery Cable – Part Number: 771R
    Battery Cable
    Part Number: 771R
      No Longer Available
  • H-59
    Ground Wire – Part Number: 786R
    Ground Wire
    Part Number: 786R
      No Longer Available
  • H-60
    Safety Switch – Part Number: 772R
    Safety Switch
    Part Number: 772R
      No Longer Available
  • H-61
    Actuator – Part Number: 767R
    Actuator
    Part Number: 767R
      No Longer Available
  • H-62
    Pin 8Pk – Part Number: STD561220
    Pin 8Pk
    Part Number: STD561220
      No Longer Available
  • H-800
    Miniature Bayonet Light Bulb – Part Number: STD373895
    Miniature Bayonet Light Bulb
    Part Number: STD373895
      No Longer Available
  • H-800
    Parts List – Part Number: 792R
    Parts List
    Part Number: 792R
      No Longer Available
  • H-800
    Housing – Part Number: 8293H
    Housing
    Part Number: 8293H
      No Longer Available
  • H-800
    Lens – Part Number: 8292H
    Lens
    Part Number: 8292H
      No Longer Available
  • H-800
    42 Complete Deck – Part Number: 253582
    42 Complete Deck
    Part Number: 253582
      No Longer Available
Page I
Page I Diagram and Parts List for  Craftsman Lawn Tractor
  • I-1
    Carrier – Part Number: 774072A
    Carrier
    Part Number: 774072A
      No Longer Available
  • I-2
    Bushing – Part Number: 780041
    Bushing
    Part Number: 780041
      No Longer Available
  • I-3
    Carrier – Part Number: 774071A
    Carrier
    Part Number: 774071A
      No Longer Available
  • I-4
    BEVEL GEAR – Part Number: 778094
    BEVEL GEAR
    Part Number: 778094
      Special Order
    $42.22
  • I-5
    BEVEL GEAR – Part Number: 778095
    BEVEL GEAR
    Part Number: 778095
      Special Order
    $53.89
  • I-6
    Axle – Part Number: 774117
    Axle
    Part Number: 774117
      No Longer Available
  • I-7
    Axle – Part Number: 774116
    Axle
    Part Number: 774116
      No Longer Available
  • I-8
    RING GEAR – Part Number: 778033A
    RING GEAR
    Part Number: 778033A
      Special Order
    $143.80
  • I-9
    Biock-Drive – Part Number: 786027
    Biock-Drive
    Part Number: 786027
      Special Order
    $12.62
  • I-10
    Pin-Drive – Part Number: 786019
    Pin-Drive
    Part Number: 786019
      Special Order
    $16.87
  • I-11
    Thrust Bearing – Part Number: 780039
    Thrust Bearing
    Part Number: 780039
      No Longer Available
  • I-12
    Washer – Part Number: 780042
    Washer
    Part Number: 780042
      Special Order
    $6.16
  • I-13
    Snap Ring – Part Number: 792018
    Snap Ring
    Part Number: 792018
      Special Order
    $6.16
  • I-14
    Screw – Part Number: 792005
    Screw
    Part Number: 792005
      Special Order
    $6.16
  • I-15
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • I-16
    CAP & SEAL – Part Number: 788021
    CAP & SEAL
    Part Number: 788021
      In Stock
    $35.59
  • I-17
    Oil Seal – Part Number: STD339826
    Oil Seal
    Part Number: STD339826
      No Longer Available
  • I-18
    Cover Assembly – Part Number: 772059
    Cover Assembly
    Part Number: 772059
      No Longer Available
  • I-19
    B1612 Brg – Part Number: STD311612
    B1612 Brg
    Part Number: STD311612
      No Longer Available
  • I-20
    Bearing – Part Number: 780047
    Bearing
    Part Number: 780047
      No Longer Available
  • I-21
    Bearing – Part Number: 780048
    Bearing
    Part Number: 780048
      No Longer Available
  • I-22
    Bearing – Part Number: 780049
    Bearing
    Part Number: 780049
      No Longer Available
  • I-23
    CHUTE – Part Number: 770045
    CHUTE
    Part Number: 770045
      Special Order
    $246.49
  • I-24
    Needle Bearing – Part Number: 780074
    Needle Bearing
    Part Number: 780074
      No Longer Available
  • I-25
    Shaft/Pnon – Part Number: 776063
    Shaft/Pnon
    Part Number: 776063
      No Longer Available
  • I-26
    Shaft Gear – Part Number: 776064
    Shaft Gear
    Part Number: 776064
      No Longer Available
  • I-27
    Pinion – Part Number: 776065
    Pinion
    Part Number: 776065
      No Longer Available
  • I-28
    Gear-Output – Part Number: 778036
    Gear-Output
    Part Number: 778036
      Special Order
    $84.15
  • I-29
    Gear-Spur – Part Number: 778037
    Gear-Spur
    Part Number: 778037
      Special Order
    $63.25
  • I-30
    Housing – Part Number: 782027A
    Housing
    Part Number: 782027A
      No Longer Available
  • I-31
    Housing – Part Number: 782028A
    Housing
    Part Number: 782028A
      No Longer Available
  • I-32
    COUPLING – Part Number: 786038
    COUPLING
    Part Number: 786038
      Special Order
    $34.73
  • I-33
    Gasket – Part Number: 788023
    Gasket
    Part Number: 788023
      No Longer Available
  • I-34
    Washer – Part Number: 780042
    Washer
    Part Number: 780042
      Special Order
    $6.16
  • I-35
    WASHER – Part Number: 780007
    WASHER
    Part Number: 780007
      Special Order
    $3.92
  • I-36
    34 O-Ring – Part Number: STD302034
    34 O-Ring
    Part Number: STD302034
      No Longer Available
  • I-37
    Pin, Dowel – Part Number: 786026B
    Pin, Dowel
    Part Number: 786026B
      Special Order
    $6.16
  • I-38
    Oil Seal – Part Number: STD339826
    Oil Seal
    Part Number: STD339826
      No Longer Available
  • I-39
    WASHER – Part Number: 780052
    WASHER
    Part Number: 780052
      Special Order
    $6.16
  • I-40
    Plug – Part Number: 792019
    Plug
    Part Number: 792019
      No Longer Available
  • I-41
    Seal, Oil – Part Number: 788005
    Seal, Oil
    Part Number: 788005
      Special Order
    $9.53
  • I-42
    Bearing-Ball – Part Number: 780050
    Bearing-Ball
    Part Number: 780050
      Special Order
    $61.88
  • I-43
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • I-44
    Screw, Hex hd., 5/16-18 x 7/8 – Part Number: 792028
    Screw, Hex hd., 5/16-18 x 7/8
    Part Number: 792028
      Special Order
    $6.16
  • I-45
    SCREW – Part Number: 792007
    SCREW
    Part Number: 792007
      Special Order
    $6.16
  • I-46
    Plug – Part Number: 792010
    Plug
    Part Number: 792010
      Special Order
    $6.16
  • I-46A
    Plug – Part Number: 792050
    Plug
    Part Number: 792050
      No Longer Available
  • I-47
    Spacer – Part Number: 786039
    Spacer
    Part Number: 786039
      No Longer Available
  • I-48
    THRUST RACE – Part Number: 780075
    THRUST RACE
    Part Number: 780075
      Special Order
    $10.05
  • I-800
    42 Complete Deck – Part Number: 253582
    42 Complete Deck
    Part Number: 253582
      No Longer Available
  • I-800
    Lens – Part Number: 8292H
    Lens
    Part Number: 8292H
      No Longer Available
  • I-800
    Housing – Part Number: 8293H
    Housing
    Part Number: 8293H
      No Longer Available
  • I-800
    Parts List – Part Number: 792R
    Parts List
    Part Number: 792R
      No Longer Available
  • I-800
    Miniature Bayonet Light Bulb – Part Number: STD373895
    Miniature Bayonet Light Bulb
    Part Number: STD373895
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
