Page A Diagram and Parts List for 917270051  Craftsman Lawn Tractor Accessories
Page A
Page B Diagram and Parts List for 917270051  Craftsman Lawn Tractor Accessories
Page B
Previous Showing All Parts Next
Page A

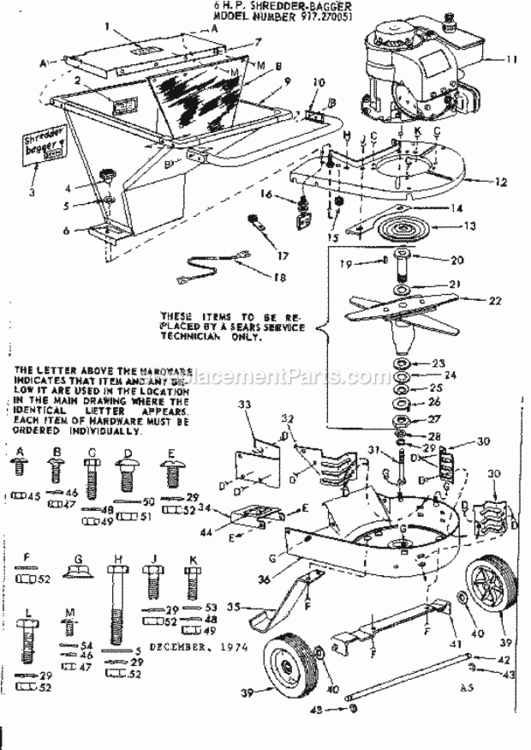

Page A Diagram and Parts List for 917270051  Craftsman Lawn Tractor Accessories
  • A-1
    Scotchal – Part Number: 3440R
    Scotchal
    Part Number: 3440R
      No Longer Available
  • A-2
    Scotchal – Part Number: 3439R
    Scotchal
    Part Number: 3439R
      No Longer Available
  • A-3
    Scotchcal – Part Number: 2979R
    Scotchcal
    Part Number: 2979R
      No Longer Available
  • A-4
    Down Knob – Part Number: 1417R
    Down Knob
    Part Number: 1417R
      No Longer Available
  • A-5
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • A-6
    Scotchcal – Part Number: 3450R
    Scotchcal
    Part Number: 3450R
      No Longer Available
  • A-7
    Guard – Part Number: 3308R
    Guard
    Part Number: 3308R
      No Longer Available
  • A-8
    Deflector – Part Number: 2980R
    Deflector
    Part Number: 2980R
      No Longer Available
  • A-9
    Hopper – Part Number: 658A54
    Hopper
    Part Number: 658A54
      No Longer Available
  • A-10
    Handle – Part Number: 1424R
    Handle
    Part Number: 1424R
      No Longer Available
  • A-11
    Engine – Part Number: 658A51
    Engine
    Part Number: 658A51
      No Longer Available
  • A-12
    Engine Pad – Part Number: 658A55
    Engine Pad
    Part Number: 658A55
      No Longer Available
  • A-13
    Seal Protector – Part Number: 2612R
    Seal Protector
    Part Number: 2612R
      No Longer Available
  • A-14
    Angle Braker – Part Number: 2052R
    Angle Braker
    Part Number: 2052R
      No Longer Available
  • A-15
    Grommet – Part Number: 3425R
    Grommet
    Part Number: 3425R
      No Longer Available
  • A-16
    Safety Switch – Part Number: 2520R
    Safety Switch
    Part Number: 2520R
      No Longer Available
  • A-17
    Clip – Part Number: 2521R
    Clip
    Part Number: 2521R
      No Longer Available
  • A-18
    Wire – Part Number: 2519R
    Wire
    Part Number: 2519R
      No Longer Available
  • A-19
    Key 2Pk – Part Number: STD580019
    Key 2Pk
    Part Number: STD580019
      No Longer Available
  • A-20
    Mandrel Short Block – Part Number: 1377R
    Mandrel Short Block
    Part Number: 1377R
      No Longer Available
  • A-21
    Wear Washer – Part Number: 1521R
    Wear Washer
    Part Number: 1521R
      No Longer Available
  • A-22
    Blade Weldment – Part Number: 658A30
    Blade Weldment
    Part Number: 658A30
      No Longer Available
  • A-23
    Drive Washer – Part Number: 2941R
    Drive Washer
    Part Number: 2941R
      No Longer Available
  • A-24
    Washer – Part Number: 2942R
    Washer
    Part Number: 2942R
      No Longer Available
  • A-25
    Complete Washer – Part Number: 1423R
    Complete Washer
    Part Number: 1423R
      No Longer Available
  • A-26
    Lock Plate – Part Number: 1482R
    Lock Plate
    Part Number: 1482R
      No Longer Available
  • A-27
    Nut – Part Number: 1380R
    Nut
    Part Number: 1380R
      No Longer Available
  • A-28
    Mandrel Washer – Part Number: 1404R
    Mandrel Washer
    Part Number: 1404R
      No Longer Available
  • A-29
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • A-30
    Breaker Plate – Part Number: 1402R
    Breaker Plate
    Part Number: 1402R
      No Longer Available
  • A-31
    Screw 2Pk – Part Number: STD623722
    Screw 2Pk
    Part Number: STD623722
      No Longer Available
  • A-32
    Breaker Plate – Part Number: 1382R
    Breaker Plate
    Part Number: 1382R
      No Longer Available
  • A-33
    Dischrg Sep – Part Number: 1401R
    Dischrg Sep
    Part Number: 1401R
      No Longer Available
  • A-34
    Deflector – Part Number: 1399R
    Deflector
    Part Number: 1399R
      No Longer Available
  • A-35
    Ground Pad – Part Number: 2015R
    Ground Pad
    Part Number: 2015R
      No Longer Available
  • A-36
    Mill Housing – Part Number: 658A13
    Mill Housing
    Part Number: 658A13
      No Longer Available
  • A-39
    Wheel Assembly – Part Number: 532146248
    Wheel Assembly
    Part Number: 532146248
      No Longer Available
  • A-40
    Washer 8Pk – Part Number: STD551050
    Washer 8Pk
    Part Number: STD551050
      No Longer Available
  • A-41
    Axle Bracket – Part Number: 1403R
    Axle Bracket
    Part Number: 1403R
      No Longer Available
  • A-42
    Axle – Part Number: 1375R
    Axle
    Part Number: 1375R
      No Longer Available
  • A-43
    E-ring – Part Number: STD581050
    E-ring
    Part Number: STD581050
      No Longer Available
  • A-44
    Scotchal – Part Number: 3437R
    Scotchal
    Part Number: 3437R
      No Longer Available
  • A-45
    1/4-20 Hex Lock Nut – Part Number: STD541425
    1/4-20 Hex Lock Nut
    Part Number: STD541425
      No Longer Available
  • A-46
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • A-47
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • A-48
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • A-49
    Nut 8Pk – Part Number: STD541031
    Nut 8Pk
    Part Number: STD541031
      No Longer Available
  • A-50
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • A-51
    Lock Nut – Part Number: 73930600
    Lock Nut
    Part Number: 73930600
      No Longer Available
  • A-52
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • A-53
    Flat Washer, 8Pk – Part Number: STD551031
    Flat Washer, 8Pk
    Part Number: STD551031
      No Longer Available
  • A-54
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • A-55A
    Bolt – Part Number: 74780408
    Bolt
    Part Number: 74780408
      No Longer Available
  • A-55B
    Truss Screw – Part Number: STD512507
    Truss Screw
    Part Number: STD512507
      No Longer Available
  • A-55C
    Screw 5Pk – Part Number: STD523112
    Screw 5Pk
    Part Number: STD523112
      No Longer Available
  • A-55D
    Carriage Bolt – Part Number: STD533707
    Carriage Bolt
    Part Number: STD533707
      No Longer Available
  • A-55E
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • A-55F
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • A-55G
    Lock Nut – Part Number: 1421R
    Lock Nut
    Part Number: 1421R
      No Longer Available
  • A-55H
    Bolt – Part Number: STD523750
    Bolt
    Part Number: STD523750
      No Longer Available
  • A-55J
    Screw 5Pk – Part Number: STD523707
    Screw 5Pk
    Part Number: STD523707
      No Longer Available
  • A-55K
    Screw 5Pk – Part Number: STD523112
    Screw 5Pk
    Part Number: STD523112
      No Longer Available
  • A-55L
    Bolt – Part Number: 74930624
    Bolt
    Part Number: 74930624
      No Longer Available
  • A-55M
    Bolt – Part Number: 74780408
    Bolt
    Part Number: 74780408
      No Longer Available
  • A-800
    Bag – Part Number: 2710R
    Bag
    Part Number: 2710R
      No Longer Available
  • A-800
    Manual – Part Number: 7307R
    Manual
    Part Number: 7307R
      No Longer Available
Page B

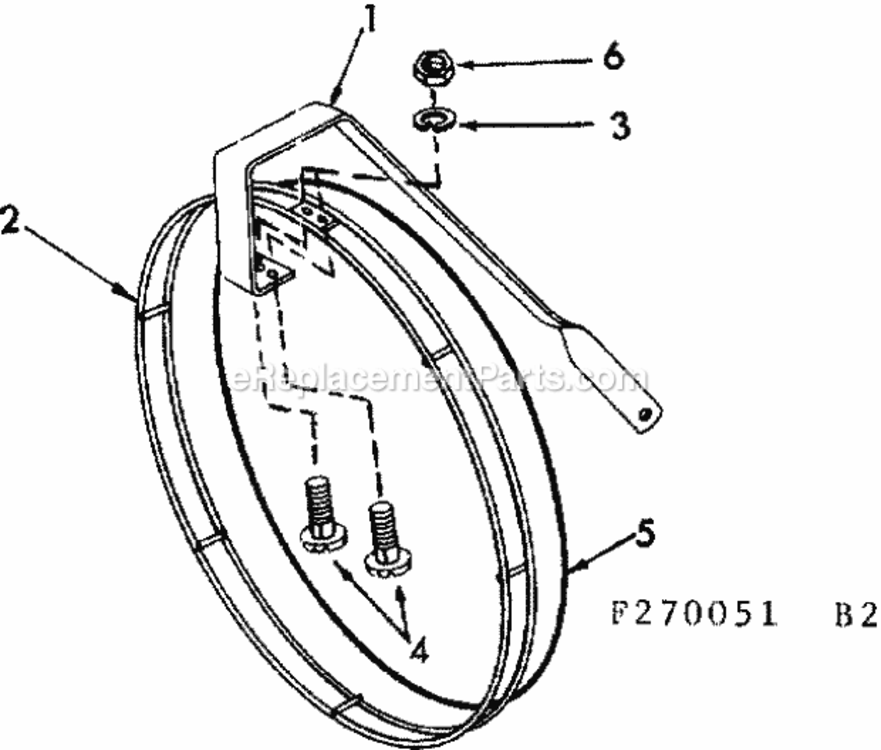

Page B Diagram and Parts List for 917270051  Craftsman Lawn Tractor Accessories
  • B-1
    Bracket – Part Number: 2606R
    Bracket
    Part Number: 2606R
      No Longer Available
  • B-2
    Hoop – Part Number: 2607R
    Hoop
    Part Number: 2607R
      No Longer Available
  • B-3
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • B-4
    Bolt – Part Number: 74780408
    Bolt
    Part Number: 74780408
      No Longer Available
  • B-5
    O-Ring – Part Number: 2608R
    O-Ring
    Part Number: 2608R
      No Longer Available
  • B-6
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • B-800
    Bag – Part Number: 2710R
    Bag
    Part Number: 2710R
      No Longer Available
  • B-800
    Manual – Part Number: 7307R
    Manual
    Part Number: 7307R
      No Longer Available
