Page A Diagram and Parts List for  Craftsman Lawn Tractor Accessories
Page A
Page B Diagram and Parts List for  Craftsman Lawn Tractor Accessories
Page B
Previous Showing All Parts Next
Page A

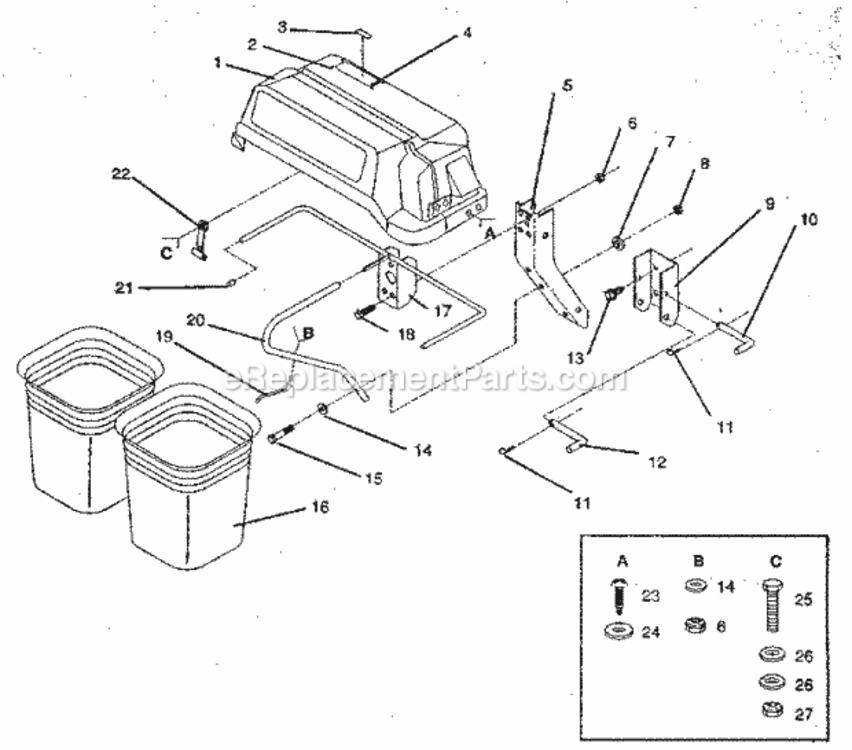

Page A Diagram and Parts List for  Craftsman Lawn Tractor Accessories
  • A-1
    Cover – Part Number: 126236X
    Cover
    Part Number: 126236X
      No Longer Available
  • A-2
    Rivet – Part Number: 124124X
    Rivet
    Part Number: 124124X
      No Longer Available
  • A-3
    Decal – Part Number: 126334X
    Decal
    Part Number: 126334X
      No Longer Available
  • A-4
    Window – Part Number: 126670X
    Window
    Part Number: 126670X
      No Longer Available
  • A-5
    Support Post – Part Number: 127467X
    Support Post
    Part Number: 127467X
      No Longer Available
  • A-6
    Locknut – Part Number: STD541431
    Locknut
    Part Number: STD541431
      No Longer Available
  • A-7
    Bushing – Part Number: 124397X
    Bushing
    Part Number: 124397X
      No Longer Available
  • A-8
    Locknut – Part Number: STD541431
    Locknut
    Part Number: STD541431
      No Longer Available
  • A-9
    Bracket – Part Number: 125505X
    Bracket
    Part Number: 125505X
      No Longer Available
  • A-10
    Pin – Part Number: 124475X
    Pin
    Part Number: 124475X
      No Longer Available
  • A-11
    Pin 2Pk – Part Number: STD624008
    Pin 2Pk
    Part Number: STD624008
      No Longer Available
  • A-12
    Pin – Part Number: 120097X
    Pin
    Part Number: 120097X
      No Longer Available
  • A-13
    Screw – Part Number: 17490508
    Screw
    Part Number: 17490508
      No Longer Available
  • A-14
    DISCONTINUED – Part Number: 819111212
    DISCONTINUED
    Part Number: 819111212
      Special Order
    $6.47
  • A-15
    Bolt, Fin Hex 5/16-18 Unc X 1-3/4 – Part Number: 74760528
    Bolt, Fin Hex 5/16-18 Unc X 1-3/4
    Part Number: 74760528
      No Longer Available
  • A-16
    Container – Part Number: 121768X
    Container
    Part Number: 121768X
      No Longer Available
  • A-17
    Support Assembly – Part Number: 124404X
    Support Assembly
    Part Number: 124404X
      No Longer Available
  • A-18
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • A-19
    Rod Latch – Part Number: 123252X
    Rod Latch
    Part Number: 123252X
      No Longer Available
  • A-20
    Support – Part Number: 124410X
    Support
    Part Number: 124410X
      No Longer Available
  • A-21
    NOSE-MOVABLE – Part Number: 174083
    NOSE-MOVABLE
    Part Number: 174083
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $23.98
  • A-22
    Lawn Mower Hood Latch – Part Number: 532109808
    $7.42
  • A-23
    Screw – Part Number: 17871008
    Screw
    Part Number: 17871008
      No Longer Available
  • A-24
    Washer, 3/16 X 3/4 X 16 Gauge – Part Number: 819061216
    Washer, 3/16 X 3/4 X 16 Gauge
    Part Number: 819061216
      In Stock
    Minimum Quantity of 2 required
    $6.50
  • A-25
    Bolt – Part Number: 74760412
    Bolt
    Part Number: 74760412
      No Longer Available
  • A-26
    Washer – Part Number: 19091016
    Washer
    Part Number: 19091016
      No Longer Available
  • A-27
    Lock nut – Part Number: 73680400
    Lock nut
    Part Number: 73680400
      No Longer Available
  • A-800
    Bag – Part Number: 104419X
    Bag
    Part Number: 104419X
      No Longer Available
  • A-800
    Manual – Part Number: 126237X
    Manual
    Part Number: 126237X
      No Longer Available
Page B

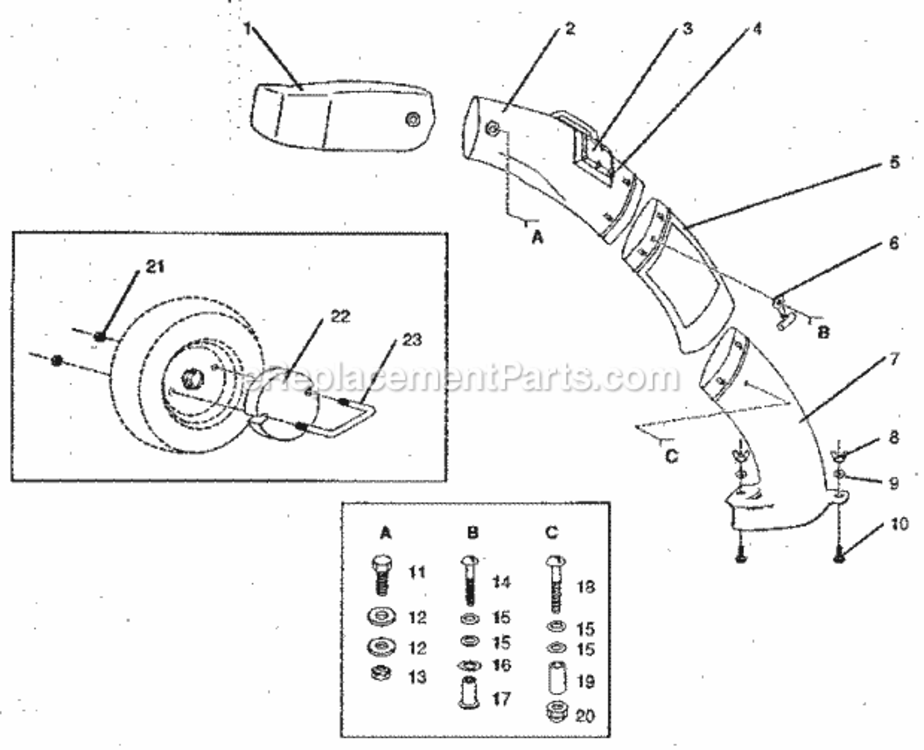

Page B Diagram and Parts List for  Craftsman Lawn Tractor Accessories
  • B-1
    Upper Chute – Part Number: 124407X
    Upper Chute
    Part Number: 124407X
      No Longer Available
  • B-2
    Chute – Part Number: 126731X
    Chute
    Part Number: 126731X
      No Longer Available
  • B-3
    Chute – Part Number: 126671X
    Chute
    Part Number: 126671X
      No Longer Available
  • B-4
    Rivet – Part Number: 532122933
    Rivet
    Part Number: 532122933
      No Longer Available
  • B-5
    Chute Extension – Part Number: 126114X
    Chute Extension
    Part Number: 126114X
      No Longer Available
  • B-6
    Lawn Mower Hood Latch – Part Number: 532109808
    $7.42
  • B-7
    Chute – Part Number: 123610X
    Chute
    Part Number: 123610X
      No Longer Available
  • B-8
    Wing Nut – Part Number: 146525
    Wing Nut
    Part Number: 146525
      No Longer Available
  • B-9
    Washer – Part Number: 19423812
    Washer
    Part Number: 19423812
      No Longer Available
  • B-10
    Bolt, Carriage - 114-20 X 3/4 – Part Number: 582735501
    Bolt, Carriage - 114-20 X 3/4
    Part Number: 582735501
      Special Order
    $9.03
  • B-11
    Bolt – Part Number: 74760412
    Bolt
    Part Number: 74760412
      No Longer Available
  • B-12
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • B-13
    Lock nut – Part Number: 73680400
    Lock nut
    Part Number: 73680400
      No Longer Available
  • B-14
    Screw – Part Number: 74291012
    Screw
    Part Number: 74291012
      No Longer Available
  • B-15
    Washer – Part Number: 19061220
    Washer
    Part Number: 19061220
      No Longer Available
  • B-16
    Washer 8Pk – Part Number: STD551110
    Washer 8Pk
    Part Number: STD551110
      No Longer Available
  • B-17
    Left-side gauge wheel bracket weld nut – Part Number: 2029J
    Left-side gauge wheel bracket weld nut
    Part Number: 2029J
      No Longer Available
  • B-18
    Screw – Part Number: 582055101
    Screw
    Part Number: 582055101
      No Longer Available
  • B-19
    Spacer – Part Number: 7206J
    Spacer
    Part Number: 7206J
      No Longer Available
  • B-20
    Nut – Part Number: STD541810
    Nut
    Part Number: STD541810
      No Longer Available
  • B-21
    Nut 5Pk – Part Number: STD541437
    Nut 5Pk
    Part Number: STD541437
      No Longer Available
  • B-22
    Weight – Part Number: 123635X
    Weight
    Part Number: 123635X
      No Longer Available
  • B-23
    U-Bolt – Part Number: 137031
    U-Bolt
    Part Number: 137031
      No Longer Available
  • B-800
    Manual – Part Number: 126237X
    Manual
    Part Number: 126237X
      No Longer Available
  • B-800
    Bag – Part Number: 104419X
    Bag
    Part Number: 104419X
      No Longer Available
