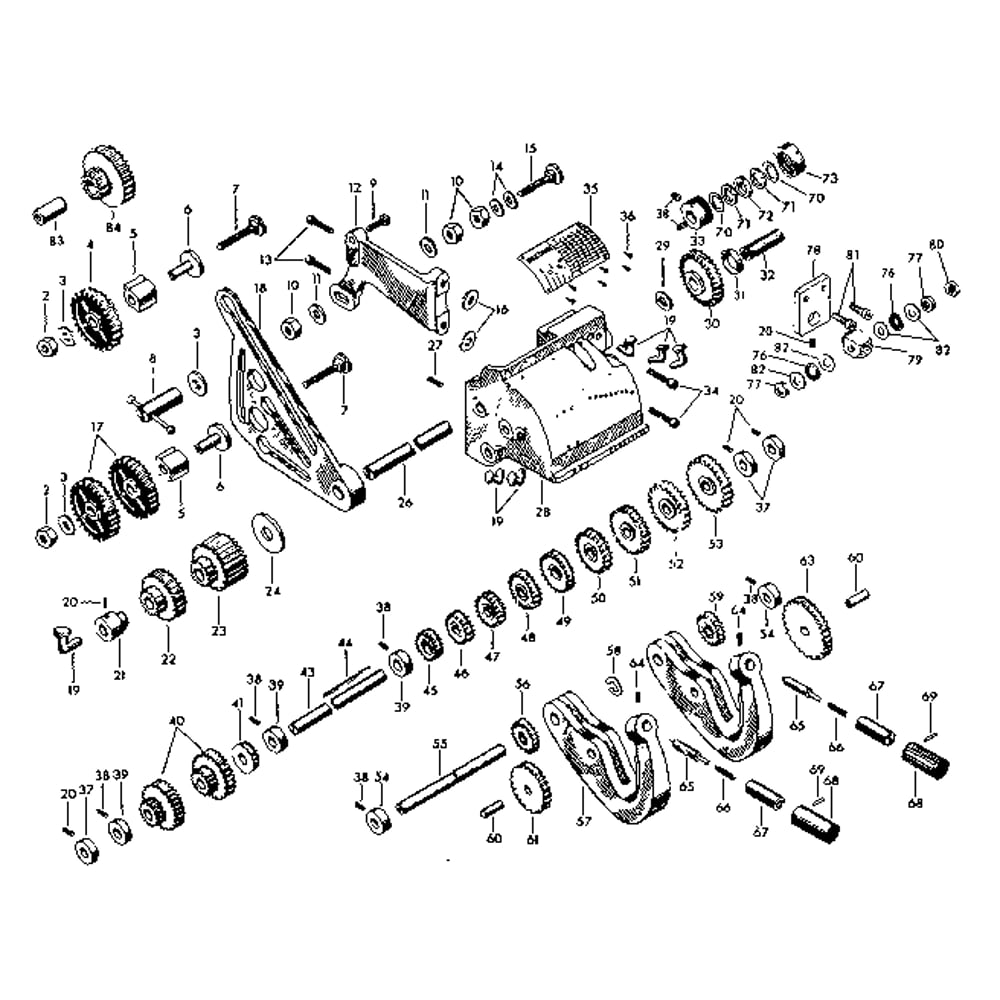

Unit Diagram and Parts List for  Craftsman Lawn Tractor Accessories
Unit
Previous Showing All Parts Next
Unit
Unit Diagram and Parts List for  Craftsman Lawn Tractor Accessories
  • 3
    Washer – Part Number: 9-93
    Washer
    Part Number: 9-93
      No Longer Available
  • 4
    Change Gear – Part Number: 9-101-40A
    Change Gear
    Part Number: 9-101-40A
      No Longer Available
  • 5
    Bushing – Part Number: 9-70A
    Bushing
    Part Number: 9-70A
      No Longer Available
  • 6
    Gear Stud – Part Number: 9-73A
    Gear Stud
    Part Number: 9-73A
      No Longer Available
  • 10
    Nut jam – Part Number: 9-190
    Nut jam
    Part Number: 9-190
      No Longer Available
  • 11
    Screw.torx.s – Part Number: 446200
    Screw.torx.s
    Part Number: 446200
      No Longer Available
  • 12
    Bracket – Part Number: L6-1002
    Bracket
    Part Number: L6-1002
      No Longer Available
  • 15
    Bolt – Part Number: 57-207
    Bolt
    Part Number: 57-207
      No Longer Available
  • 17
    Change Gear – Part Number: 9-101-48A
    Change Gear
    Part Number: 9-101-48A
      No Longer Available
  • 18
    Quadrant – Part Number: L6-1007
    Quadrant
    Part Number: L6-1007
      No Longer Available
  • 19
    Oiler – Part Number: S7-217
    Oiler
    Part Number: S7-217
      No Longer Available
  • 20
    Set screw, 5-pack – Part Number: 102569
    Set screw, 5-pack
    Part Number: 102569
      No Longer Available
  • 21
    Gear Collar – Part Number: 10-1534
    Gear Collar
    Part Number: 10-1534
      No Longer Available
  • 24
    Spacer – Part Number: L6-1057
    Spacer
    Part Number: L6-1057
      No Longer Available
  • 26
    Shaft – Part Number: 10-1508
    Shaft
    Part Number: 10-1508
      No Longer Available
  • 28
    Gear Box – Part Number: 386-031
    Gear Box
    Part Number: 386-031
      No Longer Available
  • 29
    Snap Ring – Part Number: L6-1056
    Snap Ring
    Part Number: L6-1056
      No Longer Available
  • 30
    30T Gear – Part Number: L6-1030
    30T Gear
    Part Number: L6-1030
      No Longer Available
  • 31
    Gauge – Part Number: 953
    Gauge
    Part Number: 953
      No Longer Available
  • 32
    Shaft – Part Number: 700-194
    Shaft
    Part Number: 700-194
      No Longer Available
  • 33
    Clutch Housing – Part Number: 386-091
    Clutch Housing
    Part Number: 386-091
      No Longer Available
  • 35
    Chart – Part Number: 130-007
    Chart
    Part Number: 130-007
      No Longer Available
  • 37
    Spndl Collar – Part Number: 10-1225
    Spndl Collar
    Part Number: 10-1225
      No Longer Available
  • 39
    Collar With Set Screw – Part Number: 10-1533
    Collar With Set Screw
    Part Number: 10-1533
      No Longer Available
  • 43
    Gear Spindle – Part Number: L6-1009
    Gear Spindle
    Part Number: L6-1009
      No Longer Available
  • 44
    Spindle Key – Part Number: L6-1036
    Spindle Key
    Part Number: L6-1036
      No Longer Available
  • 45
    Stack Gear – Part Number: L6-1014
    Stack Gear
    Part Number: L6-1014
      No Longer Available
  • 46
    Stack Gear – Part Number: 10-1515
    Stack Gear
    Part Number: 10-1515
      No Longer Available
  • 47
    20T Gear – Part Number: 10-1516
    20T Gear
    Part Number: 10-1516
      No Longer Available
  • 48
    22T Gear – Part Number: 10-1517
    22T Gear
    Part Number: 10-1517
      No Longer Available
  • 49
    23T Gear – Part Number: 10-1518
    23T Gear
    Part Number: 10-1518
      No Longer Available
  • 50
    24T Gear – Part Number: 10-1519
    24T Gear
    Part Number: 10-1519
      No Longer Available
  • 51
    26T Gear – Part Number: 10-1520
    26T Gear
    Part Number: 10-1520
      No Longer Available
  • 52
    28T Gear – Part Number: 10-1521
    28T Gear
    Part Number: 10-1521
      No Longer Available
  • 53
    30T Gear – Part Number: 10-1522
    30T Gear
    Part Number: 10-1522
      No Longer Available
  • 56
    Drive Gear – Part Number: 10-1523
    Drive Gear
    Part Number: 10-1523
      No Longer Available
  • 58
    Ret Ring – Part Number: L6-1054
    Ret Ring
    Part Number: L6-1054
      No Longer Available
  • 59
    Drive Gear – Part Number: 10-1512
    Drive Gear
    Part Number: 10-1512
      No Longer Available
  • 60
    Shaft – Part Number: 10-1588
    Shaft
    Part Number: 10-1588
      No Longer Available
  • 65
    Levr Plungr – Part Number: 10-1231
    Levr Plungr
    Part Number: 10-1231
      No Longer Available
  • 66
    Spring – Part Number: S8-63
    Spring
    Part Number: S8-63
      No Longer Available
  • 67
    Sleeve – Part Number: 10-1244
    Sleeve
    Part Number: 10-1244
      No Longer Available
  • 69
    Kit.Brake.Ar – Part Number: 142954
    Kit.Brake.Ar
    Part Number: 142954
      No Longer Available
  • 70
    Washer – Part Number: 932-057
    Washer
    Part Number: 932-057
      No Longer Available
  • 71
    Washer – Part Number: 933-017
    Washer
    Part Number: 933-017
      No Longer Available
  • 72
    Driver Clutch – Part Number: 238-004
    Driver Clutch
    Part Number: 238-004
      No Longer Available
  • 73
    Cap – Part Number: 127-028
    Cap
    Part Number: 127-028
      No Longer Available
  • 74
    Lead Screw Clutch Assembly – Part Number: 3980-25
    Lead Screw Clutch Assembly
    Part Number: 3980-25
      No Longer Available
  • 76
    Bearing – Part Number: 044-028
    Bearing
    Part Number: 044-028
      No Longer Available
  • 78
    Bracket – Part Number: 041-284
    Bracket
    Part Number: 041-284
      No Longer Available
  • 79
    Bearing – Part Number: 046-040
    Bearing
    Part Number: 046-040
      No Longer Available
  • 82
    Plate – Part Number: 556-166
    Plate
    Part Number: 556-166
      No Longer Available
  • 83
    Gear Bearing – Part Number: 10-264
    Gear Bearing
    Part Number: 10-264
      No Longer Available
  • 84
    Tumbler gear – Part Number: 10-1546
    Tumbler gear
    Part Number: 10-1546
      No Longer Available
