Husqvarna Parts

Husqvarna Lc 247i Lawn Mower Replacement Parts For Model LC247I

We Sell Only Genuine Husqvarna Parts

Popular Parts for LC247I

Search Within Model

Questions & Answers for Husqvarna LC247I
Browse all Parts Search by Area
Blade Motor And Cutting Equipment Diagram and Parts List for  Husqvarna Lawn Mower
Blade Motor And Cutting Equipment
Handle Diagram and Parts List for  Husqvarna Lawn Mower
Handle
Handle 2 Diagram and Parts List for  Husqvarna Lawn Mower
Handle 2
Motor Diagram and Parts List for  Husqvarna Lawn Mower
Motor
Motor 2 Diagram and Parts List for  Husqvarna Lawn Mower
Motor 2
Mower Deck / Cutting Deck Diagram and Parts List for  Husqvarna Lawn Mower
Mower Deck / Cutting Deck
Previous Showing All Parts Next

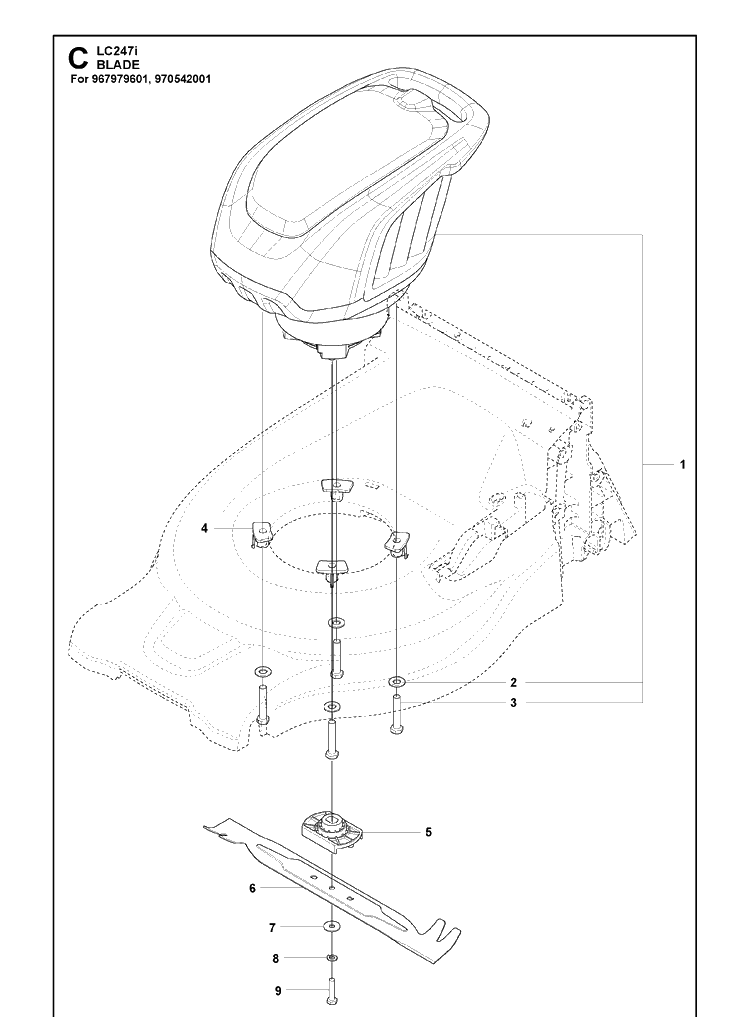

Blade Motor And Cutting Equipment
Blade Motor And Cutting Equipment Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Power Unit – Part Number: 590531401
    Power Unit
    Part Number: 590531401
      No Longer Available
  • 2
    Washer – Part Number: 504466801
    Washer
    Part Number: 504466801
      No Longer Available
  • 3
     – Part Number: 725250271
    Part Number: 725250271
      No Longer Available
  • 4
    Sleeve – Part Number: 578295101
    Sleeve
    Part Number: 578295101
      No Longer Available
  • 5
    Blade Support – Part Number: 591084301
    Blade Support
    Part Number: 591084301
      In Stock
    $8.26
  • 6
    Blade – Part Number: 590593410
    Blade
    Part Number: 590593410
      No Longer Available
  • 7
    Spacer – Part Number: 734116441
    Spacer
    Part Number: 734116441
      In Stock
    $5.95
  • 8
    Spring Washer – Part Number: 579684201
    Spring Washer
    Part Number: 579684201
      Special Order
    $5.95
  • 9
    Screw – Part Number: 725245571
    Screw
    Part Number: 725245571
      Special Order
    $5.96

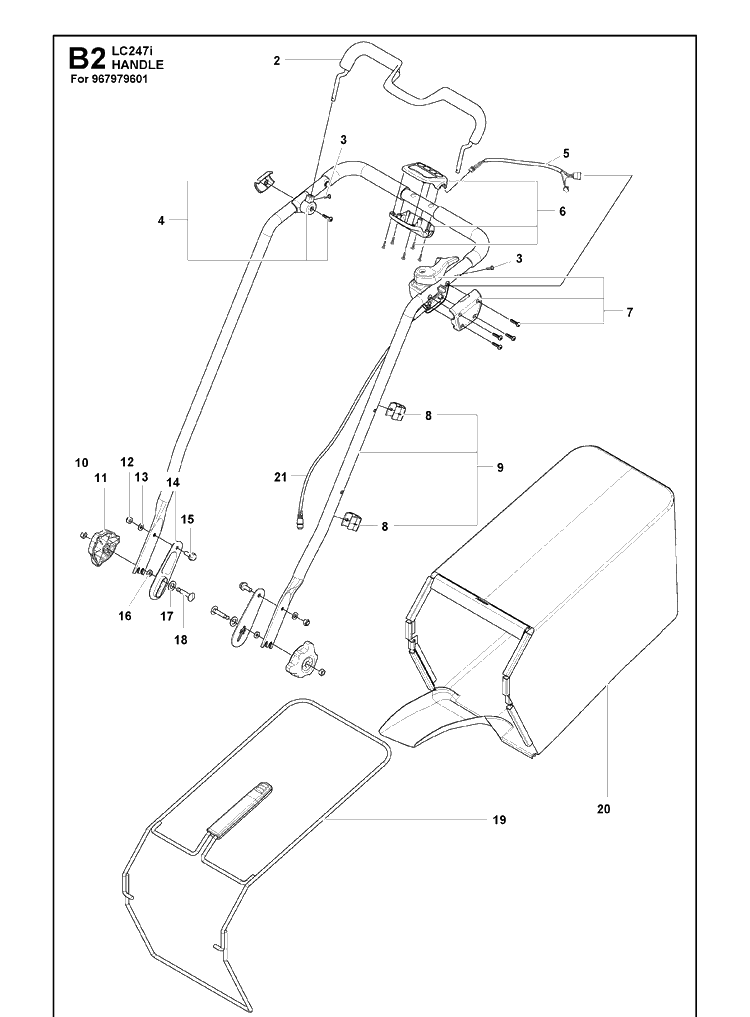

Handle
Handle Diagram and Parts List for  Husqvarna Lawn Mower
  • 2
    Bail – Part Number: 596253601
    Bail
    Part Number: 596253601
      Special Order
    $35.11
  • 3
    Drive Screw – Part Number: 593198701
    Drive Screw
    Part Number: 593198701
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $5.95
  • 4
    Bail Arm Assembly – Part Number: 593118701
    Bail Arm Assembly
    Part Number: 593118701
      Special Order
    $16.52
  • 5
    Extension Cable – Part Number: 593198601
    Extension Cable
    Part Number: 593198601
      Special Order
    $9.63
  • 6
    Push – Part Number: 596253003
    Push
    Part Number: 596253003
      No Longer Available
  • 7
    Switchbox Assembly – Part Number: 593117901
    Switchbox Assembly
    Part Number: 593117901
      Special Order
    $50.16
  • 8
    Cable Holder – Part Number: 591086401
    Cable Holder
    Part Number: 591086401
      Special Order
    $5.95
  • 9
    Handle Assy – Part Number: 593119702
    Handle Assy
    Part Number: 593119702
      No Longer Available
  • 10
    Nut – Part Number: 731231801
    Nut
    Part Number: 731231801
      In Stock
    $5.95
  • 11
    Knob – Part Number: 587237201
    Knob
    Part Number: 587237201
      Special Order
    $13.78
  • 12
    Locknut M8 – Part Number: 732211801
    Locknut M8
    Part Number: 732211801
      In Stock
    $5.95
  • 13
    Washer – Part Number: 734182051
    Washer
    Part Number: 734182051
      Special Order
    $5.95
  • 14
    Washer – Part Number: 587780401
    Washer
    Part Number: 587780401
      Special Order
    $6.88
  • 15
    Bolt – Part Number: 506570104
    Bolt
    Part Number: 506570104
      Special Order
    $7.46
  • 16
    Nut Ml6M M8 – Part Number: 731431801
    Nut Ml6M M8
    Part Number: 731431801
      Special Order
    $5.95
  • 17
    Washer – Part Number: 588157401
    Washer
    Part Number: 588157401
      Special Order
    $5.95
  • 18
    Bolt – Part Number: 588157302
    Bolt
    Part Number: 588157302
      Special Order
    $5.95
  • 19
    Frame – Part Number: 587182001
    Frame
    Part Number: 587182001
      No Longer Available
  • 20
    Grassbag – Part Number: 587292301
    Grassbag
    Part Number: 587292301
      No Longer Available
  • 21
    Cable – Part Number: 597688701
    Cable
    Part Number: 597688701
      Special Order
    $26.88

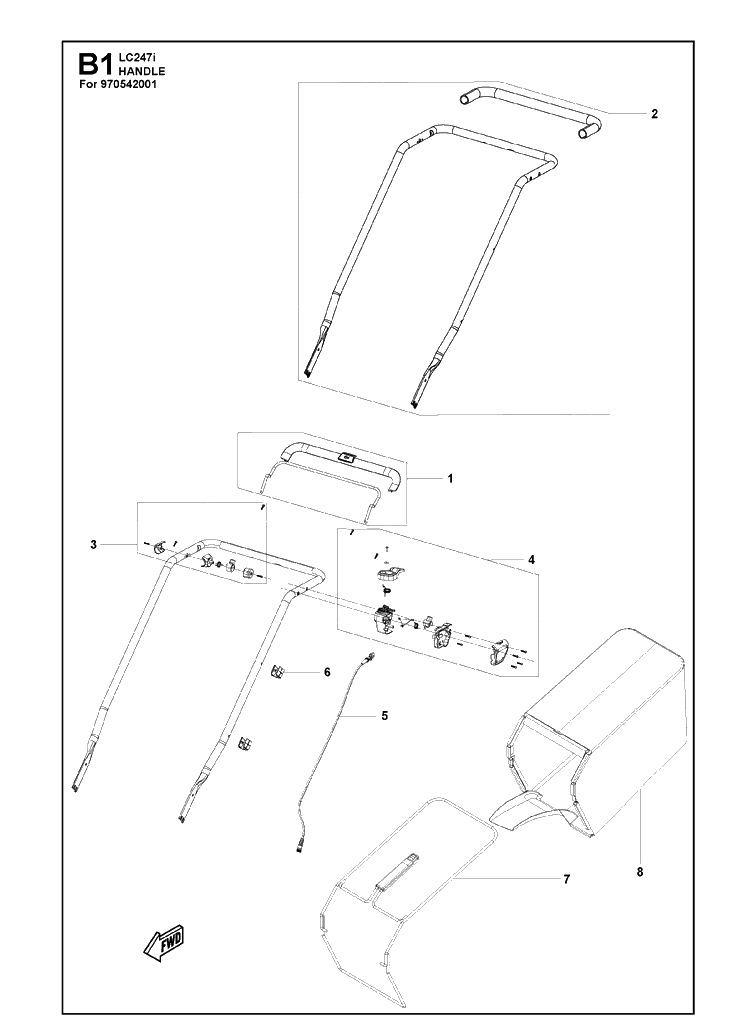

Handle 2
Handle 2 Diagram and Parts List for  Husqvarna Lawn Mower

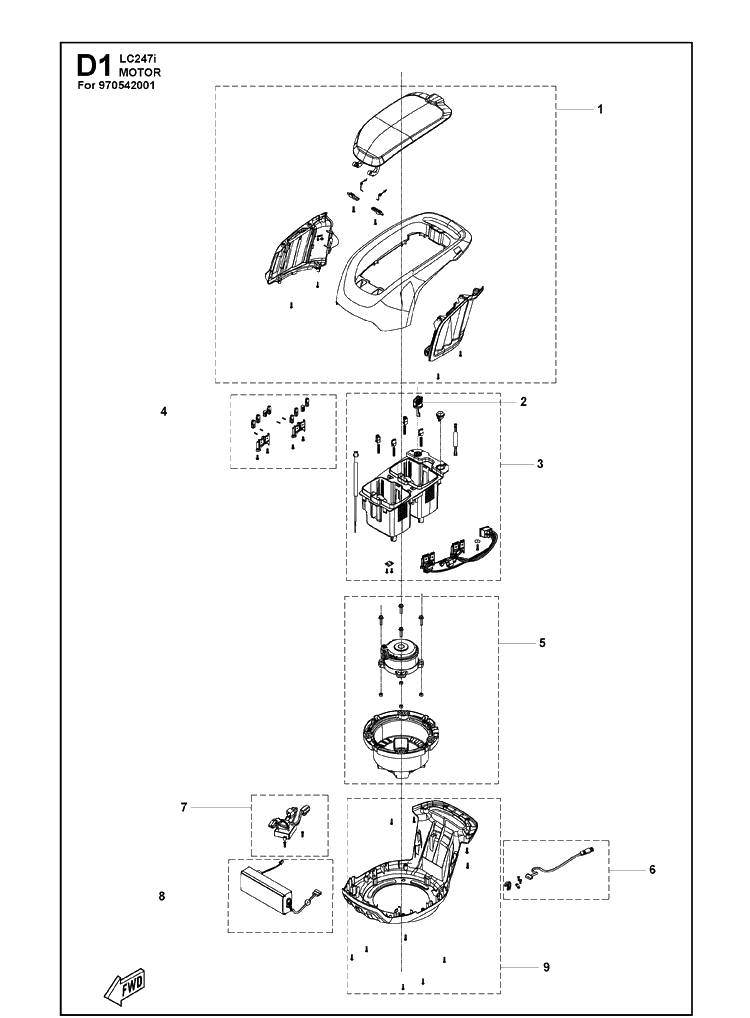

Motor
Motor Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Cover kit – Part Number: 531147220
    Cover kit
    Part Number: 531147220
      No Longer Available
  • 2
    Key – Part Number: 501490101
    Key
    Part Number: 501490101
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $5.95
  • 3
    Battery box – Part Number: 531147221
    Battery box
    Part Number: 531147221
      No Longer Available
  • 4
    Wire – Part Number: 531147222
    Wire
    Part Number: 531147222
      No Longer Available
  • 5
    Motor kit – Part Number: 531147223
    Motor kit
    Part Number: 531147223
      No Longer Available
  • 6
    Cable – Part Number: 531147224
    Cable
    Part Number: 531147224
      No Longer Available
  • 7
    Board – Part Number: 531147225
    Board
    Part Number: 531147225
      No Longer Available
  • 8
    Control – Part Number: 531147227
    Control
    Part Number: 531147227
      No Longer Available
  • 9
    Cover kit – Part Number: 531147226
    Cover kit
    Part Number: 531147226
      No Longer Available

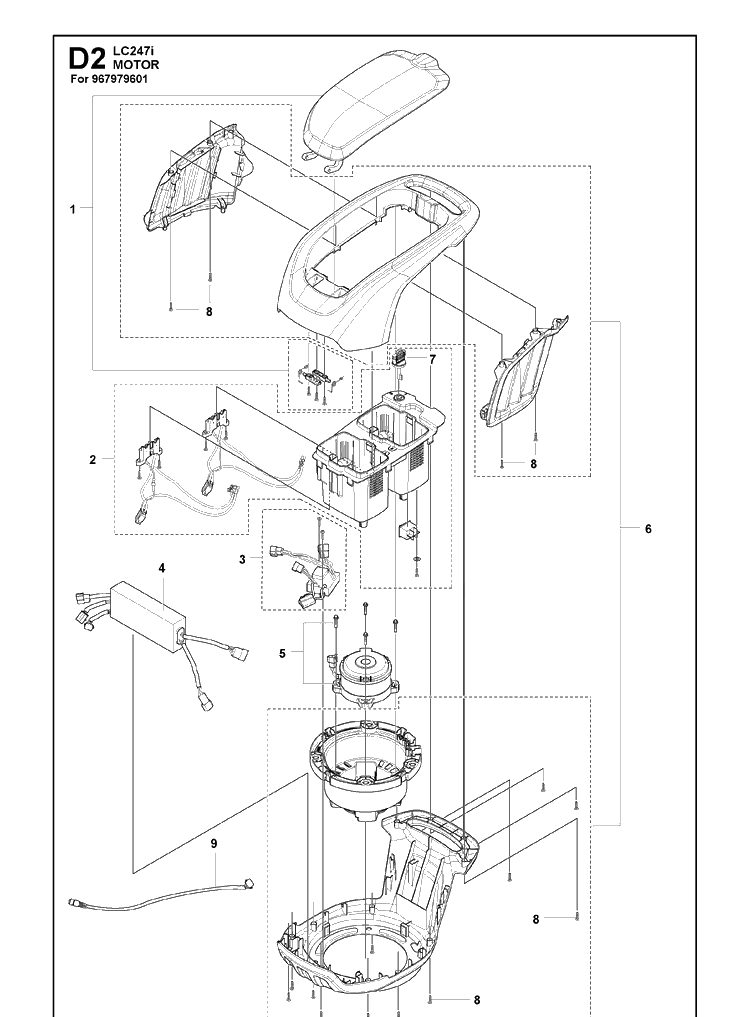

Motor 2
Motor 2 Diagram and Parts List for  Husqvarna Lawn Mower

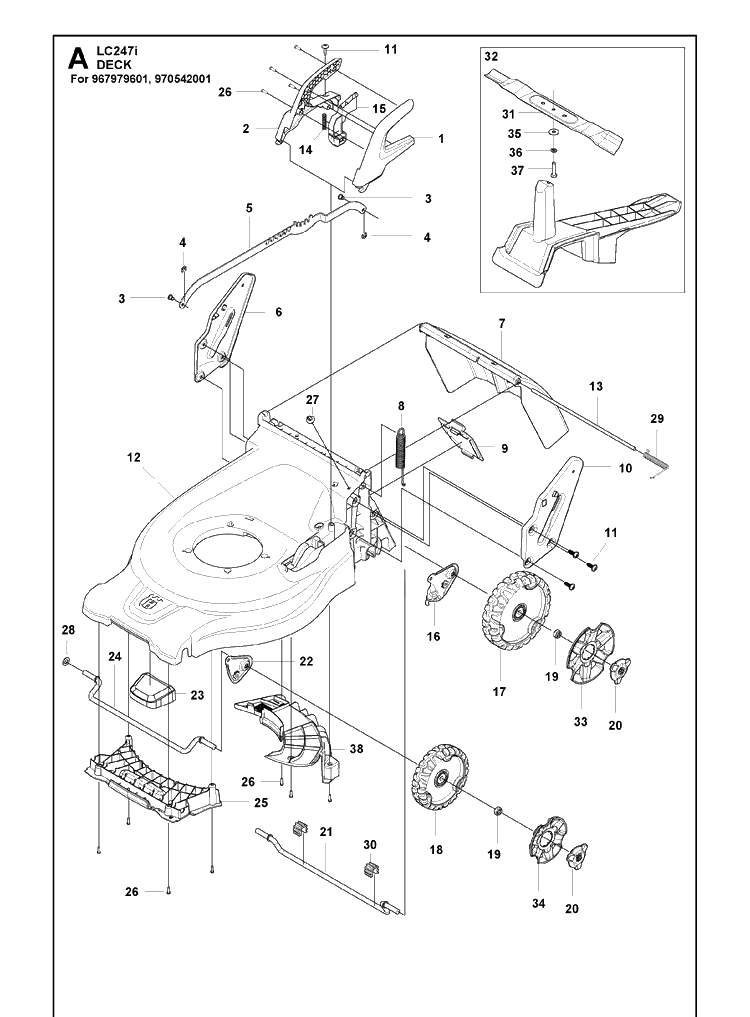

Mower Deck / Cutting Deck
Mower Deck / Cutting Deck Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Cover Half – Part Number: 587203701
    Cover Half
    Part Number: 587203701
      No Longer Available
  • 2
    Cover Half – Part Number: 587203801
    Cover Half
    Part Number: 587203801
      No Longer Available
  • 3
    Shaft – Part Number: 587687001
    Shaft
    Part Number: 587687001
      No Longer Available
  • 4
    Retaining Ring – Part Number: 735311220
    Retaining Ring
    Part Number: 735311220
      No Longer Available
  • 5
    Rod – Part Number: 587160801
    Rod
    Part Number: 587160801
      No Longer Available
  • 6
    Handle Support – Part Number: 587212302
    Handle Support
    Part Number: 587212302
      No Longer Available
  • 7
    Hatch – Part Number: 590594001
    Hatch
    Part Number: 590594001
      No Longer Available
  • 8
    Spring – Part Number: 587674401
    Spring
    Part Number: 587674401
      No Longer Available
  • 9
    Cover – Part Number: 587095402
    Cover
    Part Number: 587095402
      No Longer Available
  • 10
    Handle Support – Part Number: 587212102
    Handle Support
    Part Number: 587212102
      No Longer Available
  • 11
    Screw Itxpant – Part Number: 578175802
    Screw Itxpant
    Part Number: 578175802
      No Longer Available
  • 12
    Chassis – Part Number: 587151005
    Chassis
    Part Number: 587151005
      No Longer Available
  • 13
    Axle – Part Number: 586984601
    Axle
    Part Number: 586984601
      No Longer Available
  • 14
    Spring – Part Number: 589597601
    Spring
    Part Number: 589597601
      No Longer Available
  • 15
    Button – Part Number: 587697401
    Button
    Part Number: 587697401
      No Longer Available
  • 16
    Link Arm – Part Number: 587674301
    Link Arm
    Part Number: 587674301
      No Longer Available
  • 17
    Wheel Assy – Part Number: 584611603
    Wheel Assy
    Part Number: 584611603
      No Longer Available
  • 18
    Wheel Assy – Part Number: 587631501
    Wheel Assy
    Part Number: 587631501
      No Longer Available
  • 19
    Nut – Part Number: 587990901
    Nut
    Part Number: 587990901
      No Longer Available
  • 20
    Nut Cap – Part Number: 584159401
    Nut Cap
    Part Number: 584159401
      Special Order
    $8.26
  • 21
    Wheel Axle – Part Number: 587072601
    Wheel Axle
    Part Number: 587072601
      No Longer Available
  • 22
    Link Arm – Part Number: 587072401
    Link Arm
    Part Number: 587072401
      No Longer Available
  • 24
    Wheel Axle – Part Number: 587072602
    Wheel Axle
    Part Number: 587072602
      No Longer Available
  • 25
    Skid Plate – Part Number: 588202701
    Skid Plate
    Part Number: 588202701
      No Longer Available
  • 26
    Screw Itxpant – Part Number: 502435301
    Screw Itxpant
    Part Number: 502435301
      No Longer Available
  • 27
    Strap – Part Number: 579317401
    Strap
    Part Number: 579317401
      No Longer Available
  • 28
    Washer – Part Number: 577092801
    Washer
    Part Number: 577092801
      Special Order
    $5.95
  • 29
    Spring – Part Number: 587101501
    Spring
    Part Number: 587101501
      No Longer Available
  • 30
    Distance – Part Number: 583055001
    Distance
    Part Number: 583055001
      No Longer Available
  • 31
    Blade – Part Number: 590701010
    Blade
    Part Number: 590701010
      No Longer Available
  • 32
    Mulch Kit – Part Number: 590790901
    Mulch Kit
    Part Number: 590790901
      No Longer Available
  • 33
    Hub Cap – Part Number: 584159301
    Hub Cap
    Part Number: 584159301
      Special Order
    $8.26
  • 34
    Hub Cap – Part Number: 587632701
    Hub Cap
    Part Number: 587632701
      No Longer Available
  • 35
    Spacer – Part Number: 734116441
    Spacer
    Part Number: 734116441
      In Stock
    $5.95
  • 36
    Spring Washer – Part Number: 579684201
    Spring Washer
    Part Number: 579684201
      Special Order
    $5.95
  • 37
    Screw – Part Number: 725245571
    Screw
    Part Number: 725245571
      Special Order
    $5.96
  • 38
    Belt Cover – Part Number: 590800401
    Belt Cover
    Part Number: 590800401
      No Longer Available
