Husqvarna Parts

Husqvarna R216 T Awd (2021-11) Lawn Mower Replacement Parts For Model R216TAWD (2021-11)

We Sell Only Genuine Husqvarna Parts

Popular Parts for R216TAWD

Search Within Model

Questions & Answers for Husqvarna R216TAWD
Browse all Parts Search by Area
Attachments Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Attachments
Chassis / Frame Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Chassis / Frame
Chassis Rear Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Chassis Rear
Chassis Rear 2 Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Chassis Rear 2
Chassis Rear 3 Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Chassis Rear 3
Controls Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Controls
Cover Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Cover
Cover 2 Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Cover 2
Cover 3 Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Cover 3

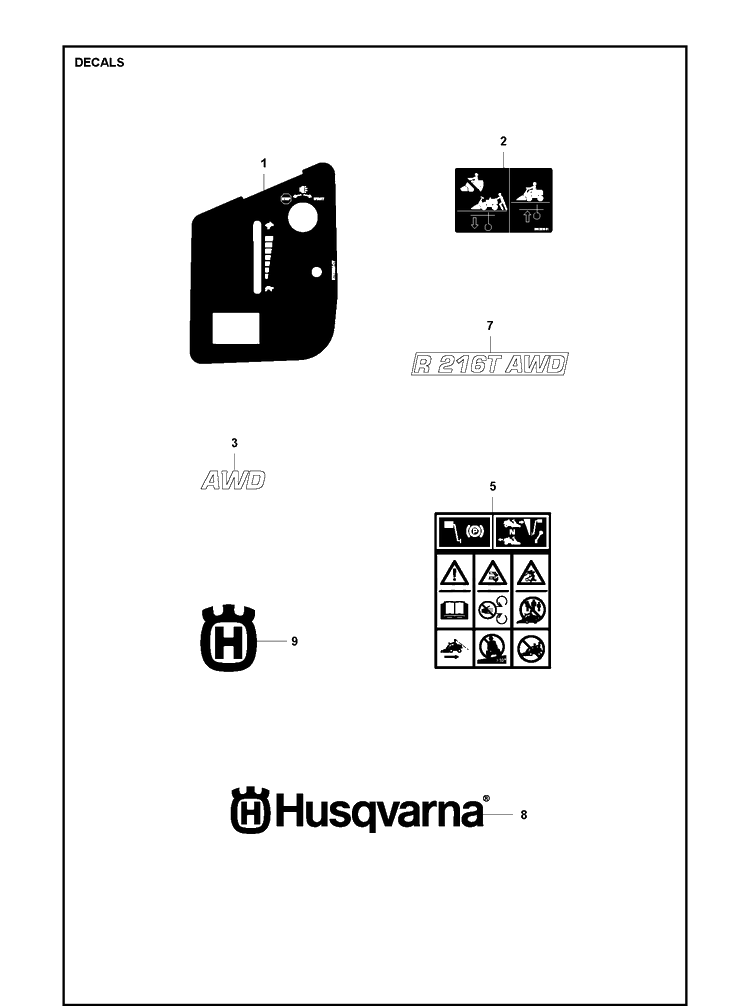

Decals Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Decals
Electrical Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Electrical

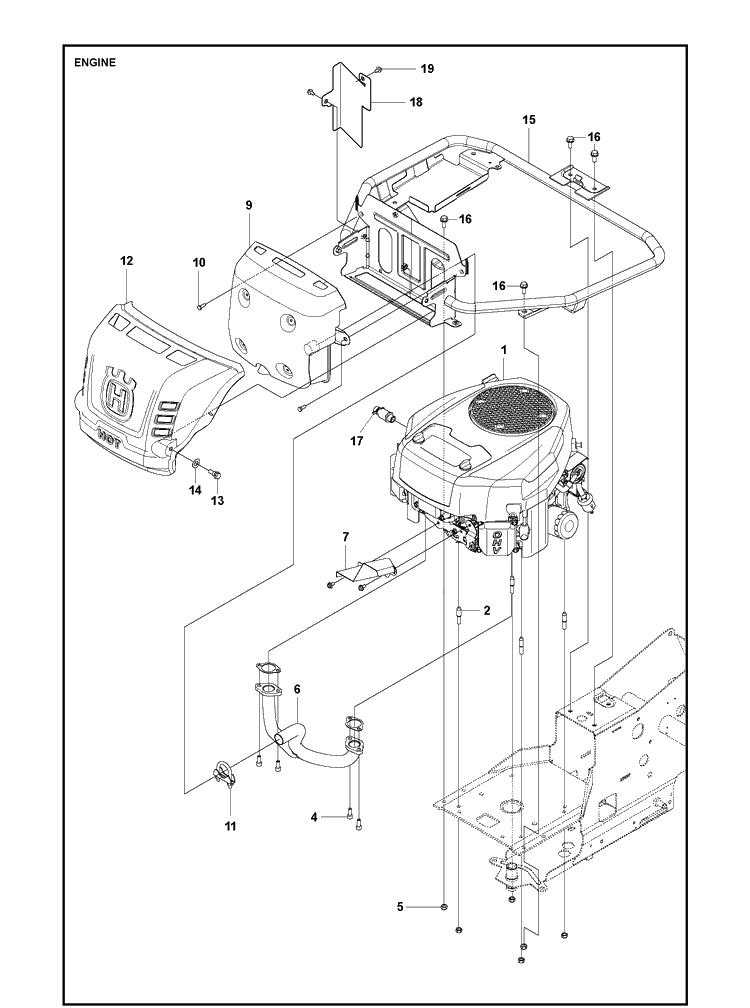

Engine Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Engine
Fuel System Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Fuel System

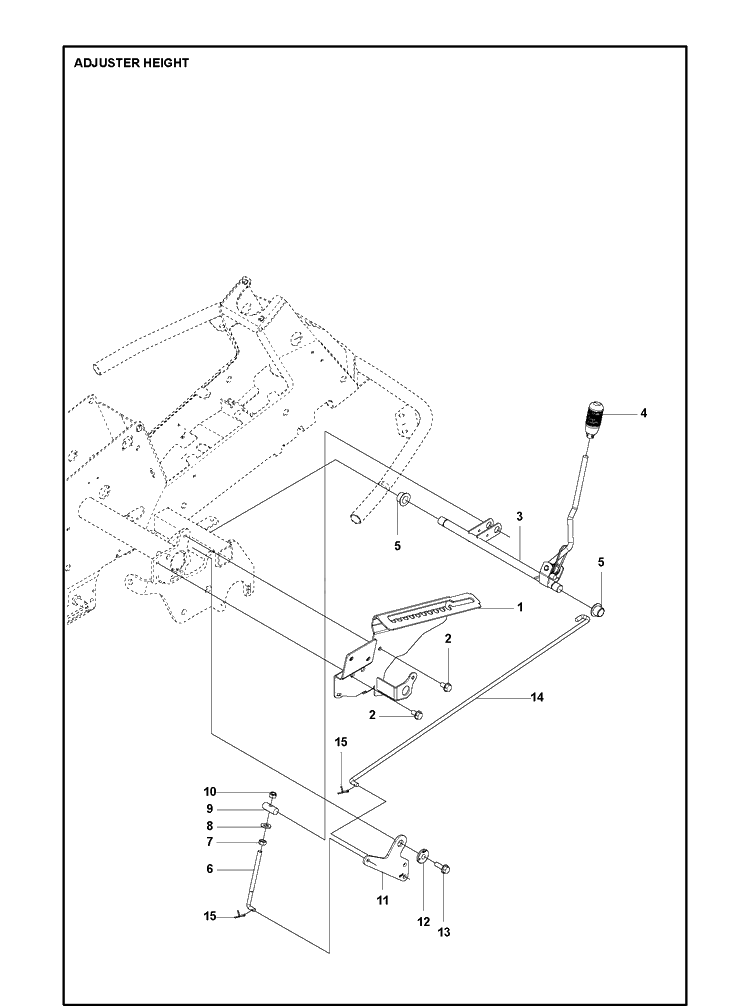

Height Adjustment Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Height Adjustment

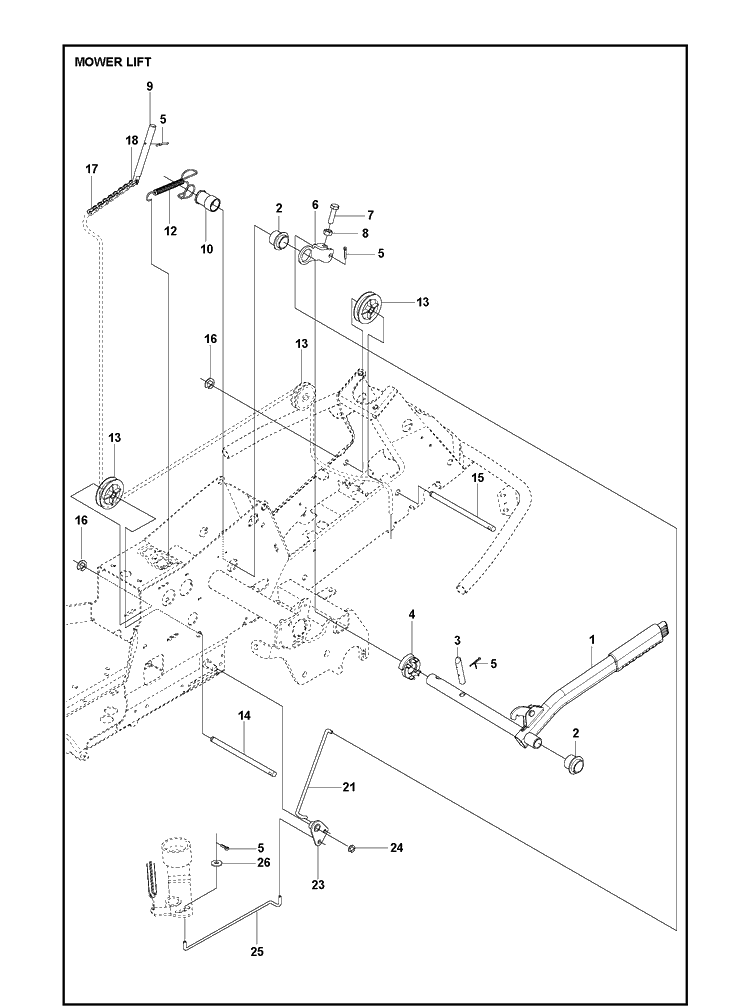

Mower Lift / Deck Lift Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Mower Lift / Deck Lift
Pedals Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Pedals
Seat Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Seat
Steering Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Steering
Transmission Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Transmission
Transmission 2 Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Transmission 2
Transmission 3 Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Transmission 3
Wheels And Tires Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Wheels And Tires
Previous Showing All Parts Next
Attachments
Attachments Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Equipment Frame – Part Number: 578177401
    Equipment Frame
    Part Number: 578177401
      No Longer Available
  • 2
    Bolt – Part Number: 506895801
    Bolt
    Part Number: 506895801
      On Order
    $10.84
  • 3
    Nut – Part Number: 732252201
    Nut
    Part Number: 732252201
      No Longer Available
  • 4
    Spring – Part Number: 506837601
    Spring
    Part Number: 506837601
      In Stock
    $42.22
  • 5
    Screw – Part Number: 506837701
    Screw
    Part Number: 506837701
      Special Order
    $15.46
  • 6
    Nut – Part Number: 731232001
    Nut
    Part Number: 731232001
      In Stock
    $6.17
  • 7
    Washer 5/16 Std Flt – Part Number: 596134901
    Washer 5/16 Std Flt
    Part Number: 596134901
    ★★★★★
    ★★★★★
    (5)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 8
    R-Clip – Part Number: 721680251
    R-Clip
    Part Number: 721680251
      No Longer Available

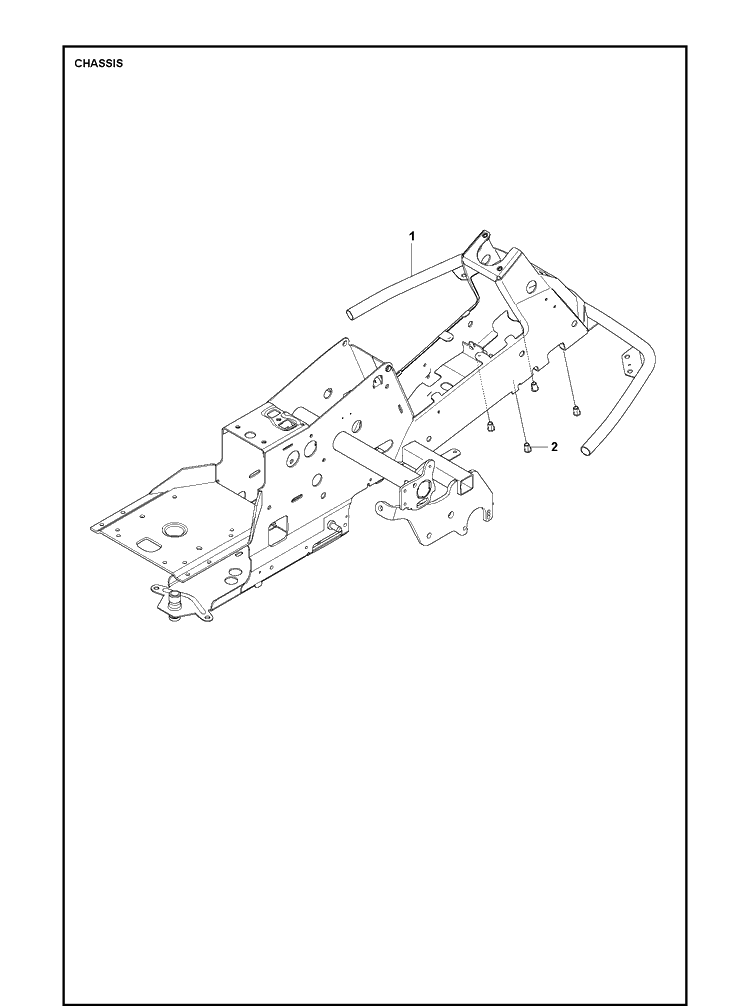

Chassis / Frame
Chassis / Frame Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Chassis – Part Number: 594700702
    Chassis
    Part Number: 594700702
      No Longer Available
  • 2
    Nut – Part Number: 506916201
    Nut
    Part Number: 506916201
      In Stock
    $8.56
Chassis Rear
Chassis Rear Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Bracket – Part Number: 535406001
    Bracket
    Part Number: 535406001
      Special Order
    $407.98
  • 1
    Bracket – Part Number: 582244601
    Bracket
    Part Number: 582244601
      No Longer Available
  • 2
    Bushing – Part Number: 506986102
    Bushing
    Part Number: 506986102
      Special Order
    $25.71
  • 3
    Bracket – Part Number: 544262101
    Bracket
    Part Number: 544262101
      No Longer Available
  • 4
    Draw Ring – Part Number: 506889901
    Draw Ring
    Part Number: 506889901
      Special Order
    $30.96
  • 5
    Screw M10X25 – Part Number: 725249371
    Screw M10X25
    Part Number: 725249371
      No Longer Available

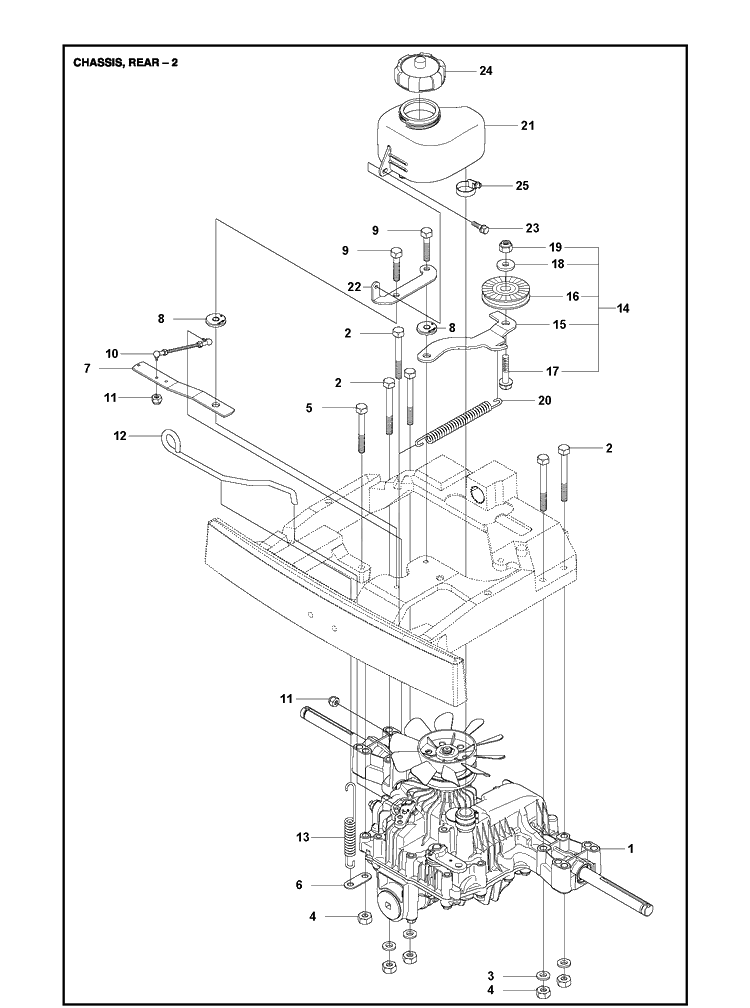

Chassis Rear 2
Chassis Rear 2 Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Hydraulic Motor – Part Number: 590716801
    Hydraulic Motor
    Part Number: 590716801
      Special Order
    $1361.56
  • 2
    Hex Bolt – Part Number: 725246751
    Hex Bolt
    Part Number: 725246751
      Special Order
    $7.13
  • 3
    Washer – Part Number: 734116401
    Washer
    Part Number: 734116401
      On Order
    $6.17
  • 4
    Nut – Part Number: 731231801
    Nut
    Part Number: 731231801
      In Stock
    $6.16
  • 5
    Screw – Part Number: 725246251
    Screw
    Part Number: 725246251
      Special Order
    $20.10
  • 5
    Screw – Part Number: 725245951
    Screw
    Part Number: 725245951
      In Stock
    $7.73
  • 6
    Connector – Part Number: 506599301
    Connector
    Part Number: 506599301
      No Longer Available
  • 7
    Lever – Part Number: 579596801
    Lever
    Part Number: 579596801
      No Longer Available
  • 8
    Washer – Part Number: 584288604
    Washer
    Part Number: 584288604
      Special Order
    $6.16
  • 9
    Bolt – Part Number: 725245171
    Bolt
    Part Number: 725245171
      No Longer Available
  • 10
    Rod – Part Number: 506987501
    Rod
    Part Number: 506987501
      Special Order
    $49.37
  • 11
    Locknut M5 – Part Number: 732211401
    Locknut M5
    Part Number: 732211401
      Special Order
    $6.16
  • 12
    Rod – Part Number: 506988201
    Rod
    Part Number: 506988201
      No Longer Available
  • 13
    Spring – Part Number: 506834301
    Spring
    Part Number: 506834301
      Special Order
    $6.16
  • 14
    Tensioner – Part Number: 506988401
    Tensioner
    Part Number: 506988401
      Special Order
    $74.54
  • 15
    Tensioner – Part Number: 588740401
    Tensioner
    Part Number: 588740401
      Special Order
    $25.71
  • 16
    Pulley – Part Number: 506946901
    Pulley
    Part Number: 506946901
      In Stock
    $49.37
  • 17
    Screw – Part Number: 725245571
    Screw
    Part Number: 725245571
      Special Order
    $6.17
  • 18
    Spacer – Part Number: 734116441
    Spacer
    Part Number: 734116441
      In Stock
    $6.16
  • 19
    Locknut M8 – Part Number: 732211801
    Locknut M8
    Part Number: 732211801
      In Stock
    $6.16
  • 20
    Spring – Part Number: 594924101
    Spring
    Part Number: 594924101
      In Stock
    $6.16
  • 21
    Expansion tank rider extended – Part Number: 544100102
    Expansion tank rider extended
    Part Number: 544100102
      In Stock
    $74.54
  • 22
    Bracket – Part Number: 544121701
    Bracket
    Part Number: 544121701
      Special Order
    $11.43
  • 23
    Screw – Part Number: 725236461
    Screw
    Part Number: 725236461
      Special Order
    $6.16
  • 24
    Fuel Cap – Part Number: 506673301
    Fuel Cap
    Part Number: 506673301
      In Stock
    $42.22
  • 25
    Clamp – Part Number: 505131102
    Clamp
    Part Number: 505131102
      Special Order
    $8.56

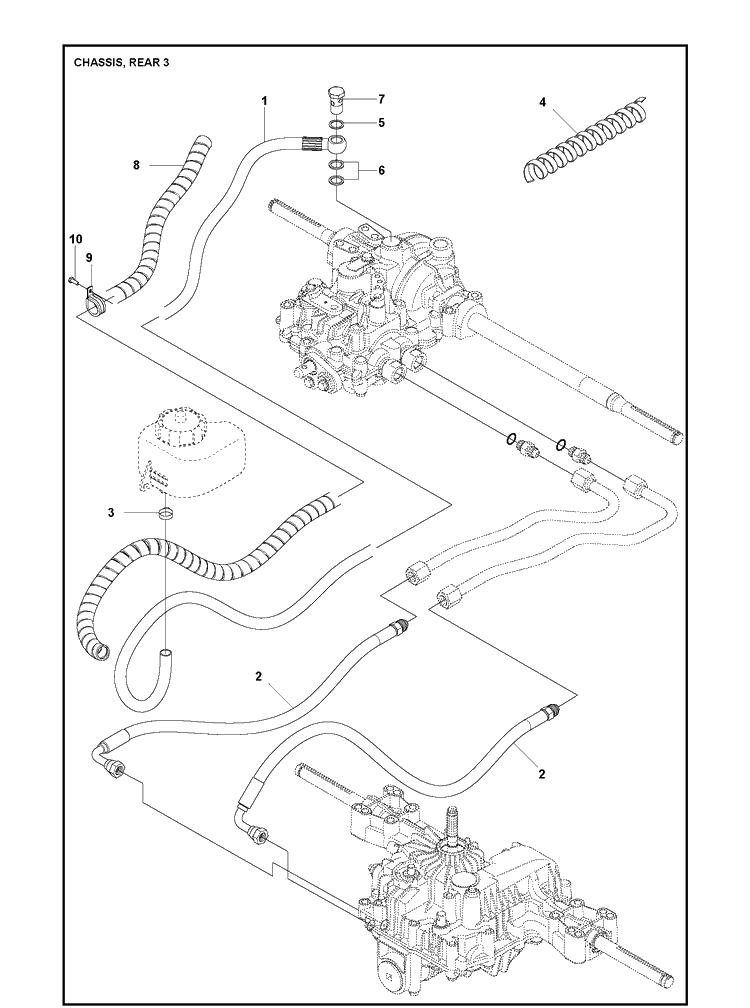

Chassis Rear 3
Chassis Rear 3 Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Hydraulic Hose – Part Number: 578295003
    Hydraulic Hose
    Part Number: 578295003
      Special Order
    $68.32
  • 2
    Hydraulic Hose – Part Number: 544456403
    Hydraulic Hose
    Part Number: 544456403
      Special Order
    $62.11
  • 3
    Hose clamp ear clamp – Part Number: 531406001
    Hose clamp ear clamp
    Part Number: 531406001
      No Longer Available
  • 4
    Protector – Part Number: 544026601
    Protector
    Part Number: 544026601
      No Longer Available
  • 5
    Gasket – Part Number: 544010001
    Gasket
    Part Number: 544010001
      Special Order
    $6.16
  • 6
    Gasket – Part Number: 544010003
    Gasket
    Part Number: 544010003
      Special Order
    $11.43
  • 7
    Pipe Fitting – Part Number: 544020501
    Pipe Fitting
    Part Number: 544020501
      Special Order
    $21.42
  • 8
    Hose Guard – Part Number: 544026607
    Hose Guard
    Part Number: 544026607
      Special Order
    $28.57
  • 9
    Hose Clamp – Part Number: 574531201
    Hose Clamp
    Part Number: 574531201
      No Longer Available
  • 10
    Screw Ehhfm – Part Number: 535475212
    Screw Ehhfm
    Part Number: 535475212
      In Stock
    Minimum Quantity of 2 required
    $6.16
Controls
Controls Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Support – Part Number: 578033101
    Support
    Part Number: 578033101
      No Longer Available
  • 2
    Screw Ehhfm – Part Number: 535475212
    Screw Ehhfm
    Part Number: 535475212
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 3
    Throttle Control Assy – Part Number: 582656201
    Throttle Control Assy
    Part Number: 582656201
      Special Order
    $32.48
  • 4
    Wire throttle/choke l=1310 – Part Number: 544301712
    Wire throttle/choke l=1310
    Part Number: 544301712
      No Longer Available
  • 5
    Handle – Part Number: 506889101
    Handle
    Part Number: 506889101
      Special Order
    $7.73

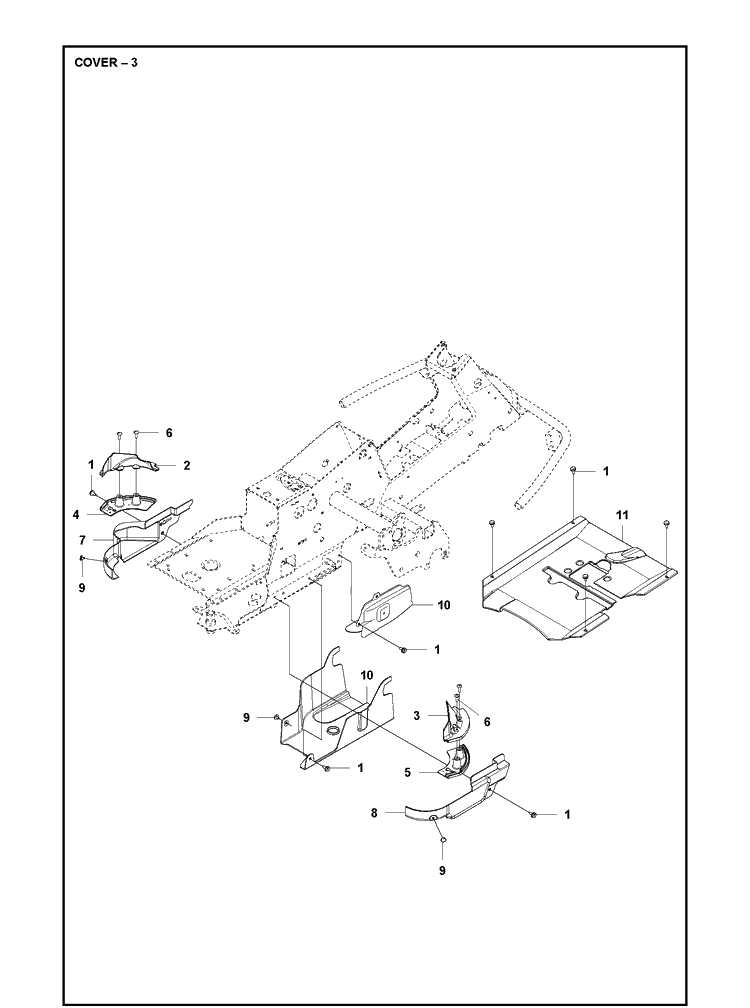

Cover
Cover Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Screw – Part Number: 725236461
    Screw
    Part Number: 725236461
      Special Order
    $6.16
  • 1
    Screw – Part Number: 544400501
    Screw
    Part Number: 544400501
      In Stock
    $6.16
  • 2
    Belt Cover – Part Number: 510222501
    Belt Cover
    Part Number: 510222501
      No Longer Available
  • 3
    Belt Cover – Part Number: 510222502
    Belt Cover
    Part Number: 510222502
      No Longer Available
  • 4
    Belt Cover – Part Number: 510222701
    Belt Cover
    Part Number: 510222701
      No Longer Available
  • 5
    Belt Cover – Part Number: 510222702
    Belt Cover
    Part Number: 510222702
      No Longer Available
  • 6
    Screw – Part Number: 535425802
    Screw
    Part Number: 535425802
      No Longer Available
  • 7
    Belt Cover – Part Number: 510222303
    Belt Cover
    Part Number: 510222303
      No Longer Available
  • 8
    Belt Cover – Part Number: 510222401
    Belt Cover
    Part Number: 510222401
      No Longer Available
  • 9
    Screw – Part Number: 522557301
    Screw
    Part Number: 522557301
      No Longer Available
  • 10
    Belt Cover – Part Number: 516018801
    Belt Cover
    Part Number: 516018801
      No Longer Available
  • 11
    Belt Cover – Part Number: 510436203
    Belt Cover
    Part Number: 510436203
      No Longer Available

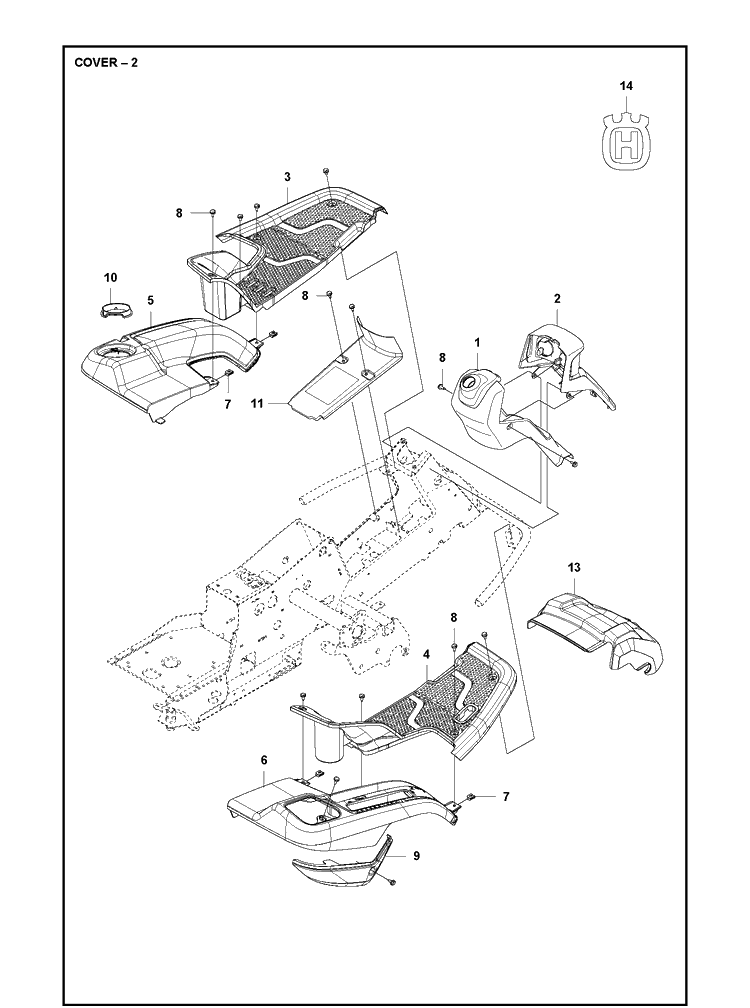

Cover 2
Cover 2 Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Cover – Part Number: 577704101
    Cover
    Part Number: 577704101
      Special Order
    $42.88
  • 2
    Cover – Part Number: 590964201
    Cover
    Part Number: 590964201
      No Longer Available
  • 3
    Foot Plate – Part Number: 577729301
    Foot Plate
    Part Number: 577729301
      Special Order
    $62.11
  • 4
    Foot Plate – Part Number: 577729401
    Foot Plate
    Part Number: 577729401
      Special Order
    $62.11
  • 5
    Fender – Part Number: 577729501
    Fender
    Part Number: 577729501
      Special Order
    $29.88
  • 6
    Fender – Part Number: 577729601
    Fender
    Part Number: 577729601
      Special Order
    $68.32
  • 7
    Nut – Part Number: 535429101
    Nut
    Part Number: 535429101
      Special Order
    $6.16
  • 8
    Screw – Part Number: 544400501
    Screw
    Part Number: 544400501
      In Stock
    $6.16
  • 9
    Control Cover – Part Number: 577737501
    Control Cover
    Part Number: 577737501
      Special Order
    $38.97
  • 10
    Locking Nut – Part Number: 577764501
    Locking Nut
    Part Number: 577764501
      Special Order
    $14.28
  • 11
    Cover chassi grey – Part Number: 599145201
    Cover chassi grey
    Part Number: 599145201
      No Longer Available
  • 13
    Unit Cover – Part Number: 578776301
    Unit Cover
    Part Number: 578776301
      No Longer Available
  • 14
    Decal – Part Number: 576973401
    Decal
    Part Number: 576973401
      Special Order
    $11.43
Cover 3
Cover 3 Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Decals
Decals Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Decal – Part Number: 578392510
    Decal
    Part Number: 578392510
      No Longer Available
  • 2
    Decal – Part Number: 544211401
    Decal
    Part Number: 544211401
      No Longer Available
  • 3
    Decal – Part Number: 579091501
    Decal
    Part Number: 579091501
      Special Order
    $6.16
  • 5
    Label – Part Number: 582570001
    Label
    Part Number: 582570001
      No Longer Available
  • 7
    Decal – Part Number: 578364518
    Decal
    Part Number: 578364518
      No Longer Available
  • 8
    Decal – Part Number: 577062001
    Decal
    Part Number: 577062001
      Special Order
    $18.56
  • 9
    Decal – Part Number: 576973401
    Decal
    Part Number: 576973401
      Special Order
    $11.43
Electrical
Electrical Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Battery – Part Number: 577041601
    Battery
    Part Number: 577041601
      Special Order
    $177.10
  • 2
    HOUR METER – Part Number: 587764302
    HOUR METER
    Part Number: 587764302
      Special Order
    $147.64
  • 4
    Belt – Part Number: 506836802
    Belt
    Part Number: 506836802
      Special Order
    $6.17
  • 5
    Screw EHHM – Part Number: 522622101
    Screw EHHM
    Part Number: 522622101
      No Longer Available
  • 6
    Nut – Part Number: 522624301
    Nut
    Part Number: 522624301
      No Longer Available
  • 7
    Screw – Part Number: 725236461
    Screw
    Part Number: 725236461
      Special Order
    $6.16
  • 8
    Nut – Part Number: 506899801
    Nut
    Part Number: 506899801
      No Longer Available
  • 9
    Cable – Part Number: 576183801
    Cable
    Part Number: 576183801
      No Longer Available
  • 10
    Ignition Switch – Part Number: 579434301
    Ignition Switch
    Part Number: 579434301
      In Stock
    $38.96
  • 10
    Ignition Switch – Part Number: 544442101
    Ignition Switch
    Part Number: 544442101
      In Stock
    $37.73
  • 11
    Ignition Switch – Part Number: 578261701
    Ignition Switch
    Part Number: 578261701
      In Stock
    $36.37
  • 11
    Ignition Switch – Part Number: 544442201
    Ignition Switch
    Part Number: 544442201
      Special Order
    $29.88
  • 12
    Nut – Part Number: 544442301
    Nut
    Part Number: 544442301
      In Stock
    $6.16
  • 13
    Ignition Key – Part Number: 544442401
    Ignition Key
    Part Number: 544442401
      In Stock
    $9.98
  • 14
    Wiring – Part Number: 578338401
    Wiring
    Part Number: 578338401
      In Stock
    $74.54
  • 14
    Wiring – Part Number: 578338301
    Wiring
    Part Number: 578338301
      No Longer Available
  • 15
    Cable – Part Number: 576183901
    Cable
    Part Number: 576183901
      Special Order
    $14.28
  • 16
    Cable – Part Number: 586223901
    Cable
    Part Number: 586223901
      In Stock
    $28.57
  • 16
    Cable – Part Number: 576183901
    Cable
    Part Number: 576183901
      Special Order
    $14.28
  • 17
    Relay – Part Number: 544439801
    Relay
    Part Number: 544439801
      Special Order
    $28.57
  • 19
    Wiring – Part Number: 578328901
    Wiring
    Part Number: 578328901
      No Longer Available
  • 22
    Micro Switch – Part Number: 574316101
    Micro Switch
    Part Number: 574316101
      Special Order
    $17.11
  • 22
    Switch – Part Number: 574316001
    Switch
    Part Number: 574316001
      Special Order
    $17.11
  • 23
    Rivet – Part Number: 544440701
    Rivet
    Part Number: 544440701
      Special Order
    $6.16
  • 24
    Switch – Part Number: 506909601
    Switch
    Part Number: 506909601
      In Stock
    $21.42
  • 25
    Washer – Part Number: 506909701
    Washer
    Part Number: 506909701
      Special Order
    $21.42
  • 26
    Spring – Part Number: 544441201
    Spring
    Part Number: 544441201
      No Longer Available
  • 28
    Screw – Part Number: 725246351
    Screw
    Part Number: 725246351
      On Order
    $7.73
  • 28
    Screw – Part Number: 725246451
    Screw
    Part Number: 725246451
      No Longer Available
  • 29
    Washer – Part Number: 734116401
    Washer
    Part Number: 734116401
      On Order
    $6.17
  • 30
    Micro Switch – Part Number: 574316101
    Micro Switch
    Part Number: 574316101
      Special Order
    $17.11
  • 31
    Bracket – Part Number: 544415701
    Bracket
    Part Number: 544415701
      Special Order
    $7.13
  • 33
    Lever – Part Number: 586379401
    Lever
    Part Number: 586379401
      No Longer Available
  • 34
    Lamp – Part Number: 582214201
    Lamp
    Part Number: 582214201
      Special Order
    $18.56
Engine
Engine Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
Fuel System
Fuel System Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Fuel Tank – Part Number: 577915001
    Fuel Tank
    Part Number: 577915001
      No Longer Available
  • 2
    Bracket – Part Number: 578053801
    Bracket
    Part Number: 578053801
      Special Order
    $45.47
  • 3
    Wire – Part Number: 578261501
    Wire
    Part Number: 578261501
      Special Order
    $11.43
  • 4
    Fuel Hose – Part Number: 504800004
    Fuel Hose
    Part Number: 504800004
      No Longer Available
  • 5
    Cap Asm – Part Number: 584248702
    Cap Asm
    Part Number: 584248702
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $25.71
  • 6
    Screw – Part Number: 725236461
    Screw
    Part Number: 725236461
      Special Order
    $6.16
  • 7
    Screw M10X25 – Part Number: 725249371
    Screw M10X25
    Part Number: 725249371
      No Longer Available
  • 8
    Locknut M6 – Part Number: 732211601
    Locknut M6
    Part Number: 732211601
      Special Order
    $10.84
  • 9
    Clamp – Part Number: 535469701
    Clamp
    Part Number: 535469701
      No Longer Available
Height Adjustment
Height Adjustment Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Bracket – Part Number: 594701302
    Bracket
    Part Number: 594701302
      No Longer Available
  • 2
    Bolt – Part Number: 506570103
    Bolt
    Part Number: 506570103
      Special Order
    $14.28
  • 3
    Height Adjuster – Part Number: 577999901
    Height Adjuster
    Part Number: 577999901
      Special Order
    $55.89
  • 4
    Handle – Part Number: 588164101
    Handle
    Part Number: 588164101
      Special Order
    $18.56
  • 5
    Bushing – Part Number: 584871302
    Bushing
    Part Number: 584871302
      Special Order
    $7.13
  • 6
    Linkage – Part Number: 506908201
    Linkage
    Part Number: 506908201
      In Stock
    $18.56
  • 7
    Nut – Part Number: 731231801
    Nut
    Part Number: 731231801
      In Stock
    $6.16
  • 8
    Washer 5/16 Std Flt – Part Number: 596134901
    Washer 5/16 Std Flt
    Part Number: 596134901
    ★★★★★
    ★★★★★
    (5)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 9
    Pin – Part Number: 506784601
    Pin
    Part Number: 506784601
      Special Order
    $6.16
  • 10
    Locknut M8 – Part Number: 732211801
    Locknut M8
    Part Number: 732211801
      In Stock
    $6.16
  • 11
    Link – Part Number: 578040701
    Link
    Part Number: 578040701
      Special Order
    $21.41
  • 12
    Washer – Part Number: 584288604
    Washer
    Part Number: 584288604
      Special Order
    $6.16
  • 13
    Bolt – Part Number: 506597401
    Bolt
    Part Number: 506597401
      In Stock
    $9.28
  • 14
    Connection rod – Part Number: 544227001
    Connection rod
    Part Number: 544227001
      No Longer Available
  • 15
    Split Pin – Part Number: 721618301
    Split Pin
    Part Number: 721618301
      No Longer Available
Mower Lift / Deck Lift
Mower Lift / Deck Lift Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Lifting Lever Assy – Part Number: 590880601
    Lifting Lever Assy
    Part Number: 590880601
      No Longer Available
  • 2
    Bearing – Part Number: 588926901
    Bearing
    Part Number: 588926901
      No Longer Available
  • 2
    Bush – Part Number: 584871301
    Bush
    Part Number: 584871301
      Special Order
    $7.13
  • 3
    Pin – Part Number: 525406601
    Pin
    Part Number: 525406601
      In Stock
    $12.35
  • 4
    Anvil – Part Number: 588927101
    Anvil
    Part Number: 588927101
      No Longer Available
  • 5
    Split Pin – Part Number: 721618301
    Split Pin
    Part Number: 721618301
      No Longer Available
  • 6
    Lifting Arm – Part Number: 588927001
    Lifting Arm
    Part Number: 588927001
      Special Order
    $14.28
  • 7
    Screw – Part Number: 725249751
    Screw
    Part Number: 725249751
      Special Order
    $7.73
  • 8
    Nut – Part Number: 731232001
    Nut
    Part Number: 731232001
      In Stock
    $6.17
  • 9
    Rod – Part Number: 588927401
    Rod
    Part Number: 588927401
      Special Order
    $17.11
  • 10
    Anvil – Part Number: 588927301
    Anvil
    Part Number: 588927301
      No Longer Available
  • 12
    Spring – Part Number: 588927501
    Spring
    Part Number: 588927501
      Special Order
    $14.28
  • 13
    Pulley – Part Number: 506905601
    Pulley
    Part Number: 506905601
      Special Order
    $27.85
  • 14
    Shaft – Part Number: 582871901
    Shaft
    Part Number: 582871901
      No Longer Available
  • 15
    Shaft – Part Number: 582871902
    Shaft
    Part Number: 582871902
      No Longer Available
  • 16
    Lock Ring – Part Number: 735311820
    Lock Ring
    Part Number: 735311820
      No Longer Available
  • 17
     – Part Number: 506554609
    Part Number: 506554609
      No Longer Available
  • 18
    Link – Part Number: 506554701
    Link
    Part Number: 506554701
      In Stock
    $7.13
  • 21
    Connection Rod – Part Number: 544456901
    Connection Rod
    Part Number: 544456901
      Special Order
    $9.98
  • 23
    Link – Part Number: 544378601
    Link
    Part Number: 544378601
      Special Order
    $14.28
  • 24
    Retaining Ring – Part Number: 735311420
    Retaining Ring
    Part Number: 735311420
      Special Order
    $6.16
  • 25
    Connection Rod – Part Number: 544448801
    Connection Rod
    Part Number: 544448801
      Special Order
    $14.28
  • 26
    Spacer – Part Number: 734116441
    Spacer
    Part Number: 734116441
      In Stock
    $6.16
Pedals
Pedals Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Pedal Plate Assy – Part Number: 586969301
    Pedal Plate Assy
    Part Number: 586969301
      No Longer Available
  • 2
    Knob – Part Number: 586727401
    Knob
    Part Number: 586727401
      Special Order
    $17.11
  • 3
    Bolt – Part Number: 506570104
    Bolt
    Part Number: 506570104
      Special Order
    $7.73
  • 4
    Brake Lever Assembly – Part Number: 544403101
    Brake Lever Assembly
    Part Number: 544403101
      No Longer Available
  • 6
    Spring – Part Number: 506946301
    Spring
    Part Number: 506946301
      On Order
    $11.43
  • 7
    Wire – Part Number: 576712101
    Wire
    Part Number: 576712101
      In Stock
    $45.47
  • 8
    E-clip – Part Number: 735310920
    E-clip
    Part Number: 735310920
      On Order
    $6.16
  • 10
    Control Cable – Part Number: 574411202
    Control Cable
    Part Number: 574411202
      Special Order
    $86.97
  • 11
    Connector – Part Number: 578776801
    Connector
    Part Number: 578776801
      Special Order
    $17.11
  • 12
    Locknut M6 – Part Number: 732211601
    Locknut M6
    Part Number: 732211601
      Special Order
    $10.84
  • 13
    Trimmer Nut – Part Number: 731231401
    Trimmer Nut
    Part Number: 731231401
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.16
  • 14
    Bracket – Part Number: 522430801
    Bracket
    Part Number: 522430801
      Special Order
    $8.56
  • 15
    Screw – Part Number: 725236461
    Screw
    Part Number: 725236461
      Special Order
    $6.16
  • 16
    Ball Bearing 6002-2rs1 – Part Number: 738210204
    Ball Bearing 6002-2rs1
    Part Number: 738210204
      Special Order
    $18.56
  • 17
    ROLLER – Part Number: 535459901
    ROLLER
    Part Number: 535459901
      No Longer Available
  • 18
    Plate – Part Number: 535459601
    Plate
    Part Number: 535459601
      No Longer Available
  • 19
    Spring – Part Number: 535459501
    Spring
    Part Number: 535459501
      Special Order
    $11.43
  • 20
    Pedal Shaft Clamp – Part Number: 506506501
    Pedal Shaft Clamp
    Part Number: 506506501
      Special Order
    $10.84
  • 21
    Support – Part Number: 506954101
    Support
    Part Number: 506954101
      Special Order
    $9.28
  • 22
    Plate – Part Number: 506804101
    Plate
    Part Number: 506804101
      Special Order
    $10.84
  • 23
    Pedal Rubber – Part Number: 586966401
    Pedal Rubber
    Part Number: 586966401
      In Stock
    $25.71
  • 24
    Pedal Rubber – Part Number: 586966402
    Pedal Rubber
    Part Number: 586966402
      In Stock
    $25.71
  • 25
    Cable Holder – Part Number: 506576402
    Cable Holder
    Part Number: 506576402
      No Longer Available
  • 26
    Clamp – Part Number: 506566501
    Clamp
    Part Number: 506566501
      Special Order
    $6.16
Seat
Seat Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Seat – Part Number: 589345701
    Seat
    Part Number: 589345701
      In Stock
    $181.16
  • 2
    Seat Bracket Assy – Part Number: 501131501
    Seat Bracket Assy
    Part Number: 501131501
      In Stock
    $68.32
  • 3
    Bolt – Part Number: 506597401
    Bolt
    Part Number: 506597401
      In Stock
    $9.28
  • 4
    Seat Spring – Part Number: 506915301
    Seat Spring
    Part Number: 506915301
      Special Order
    $30.96
  • 5
    Washer – Part Number: 734117441
    Washer
    Part Number: 734117441
      Special Order
    $6.17
  • 6
    Screw M10X25 – Part Number: 725249371
    Screw M10X25
    Part Number: 725249371
      No Longer Available
  • 7
    Knob m8 – Part Number: 585065202
    Knob m8
    Part Number: 585065202
      Special Order
    $17.11
  • 8
    Washer – Part Number: 506565301
    Washer
    Part Number: 506565301
      Special Order
    $18.56
  • 9
    Spacer – Part Number: 734116441
    Spacer
    Part Number: 734116441
      In Stock
    $6.16
  • 10
    Bolt – Part Number: 725245171
    Bolt
    Part Number: 725245171
      No Longer Available
Steering
Steering Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Spindle – Part Number: 577659301
    Spindle
    Part Number: 577659301
      Special Order
    $210.29
  • 2
    Ball Bearing 6005-2Rs – Part Number: 738210504
    Ball Bearing 6005-2Rs
    Part Number: 738210504
      No Longer Available
  • 3
    Ball Bearing 6010 2Rs1 – Part Number: 738211004
    Ball Bearing 6010 2Rs1
    Part Number: 738211004
      Special Order
    $210.29
  • 4
    Circlip Sgh 47 – Part Number: 735314010
    Circlip Sgh 47
    Part Number: 735314010
      Special Order
    $7.73
  • 5
    Shaft – Part Number: 506985901
    Shaft
    Part Number: 506985901
      Special Order
    $62.11
  • 6
    Washer – Part Number: 506773401
    Washer
    Part Number: 506773401
      Special Order
    $6.17
  • 7
    V-Ring – Part Number: 740681421
    V-Ring
    Part Number: 740681421
      Special Order
    $18.56
  • 8
    Retaining Ring Sga 25 – Part Number: 735312600
    Retaining Ring Sga 25
    Part Number: 735312600
      Special Order
    $6.16
  • 9
    Spring – Part Number: 506671901
    Spring
    Part Number: 506671901
      Special Order
    $35.18
  • 10
    Spring Retainer – Part Number: 590735401
    Spring Retainer
    Part Number: 590735401
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $23.21
  • 11
    Connector – Part Number: 506670801
    Connector
    Part Number: 506670801
      Special Order
    $9.98
  • 12
    Bolt – Part Number: 506597401
    Bolt
    Part Number: 506597401
      In Stock
    $9.28
  • 13
    Pulley – Part Number: 576492501
    Pulley
    Part Number: 576492501
      Special Order
    $68.32
  • 14
    Washer – Part Number: 734117441
    Washer
    Part Number: 734117441
      Special Order
    $6.17
  • 15
    Screw EHHFM – Part Number: 506675403
    Screw EHHFM
    Part Number: 506675403
      No Longer Available
  • 16
    Roller – Part Number: 506522401
    Roller
    Part Number: 506522401
      Special Order
    $18.56
  • 17
    Shaft – Part Number: 506539404
    Shaft
    Part Number: 506539404
      Special Order
    $28.57
  • 18
    Retaining Ring – Part Number: 735311420
    Retaining Ring
    Part Number: 735311420
      Special Order
    $6.16
  • 19
    Steering Chain – Part Number: 506554601
    Steering Chain
    Part Number: 506554601
      In Stock
    $27.85
  • 20
    Link – Part Number: 506554701
    Link
    Part Number: 506554701
      In Stock
    $7.13
  • 21
    Steering Cable Complete – Part Number: 501604804
    Steering Cable Complete
    Part Number: 501604804
      In Stock
    $28.57
  • 22
    Nut – Part Number: 731232001
    Nut
    Part Number: 731232001
      In Stock
    $6.17
  • 23
    Wire Guide – Part Number: 544427301
    Wire Guide
    Part Number: 544427301
      Special Order
    $45.47
  • 24
    Nut – Part Number: 732212001
    Nut
    Part Number: 732212001
      Special Order
    $6.17
  • 25
    Steering Rod – Part Number: 593949901
    Steering Rod
    Part Number: 593949901
      No Longer Available
  • 26
    Bracket – Part Number: 584155601
    Bracket
    Part Number: 584155601
      Special Order
    $18.56
  • 27
    Bracket – Part Number: 583899701
    Bracket
    Part Number: 583899701
      Special Order
    $32.48
  • 28
    Retaining Ring Sga 15 – Part Number: 735311700
    Retaining Ring Sga 15
    Part Number: 735311700
      On Order
    $6.16
  • 29
    Bolt – Part Number: 506570104
    Bolt
    Part Number: 506570104
      Special Order
    $7.73
  • 30
    Spacer – Part Number: 587080901
    Spacer
    Part Number: 587080901
      Special Order
    $11.43
  • 31
    Steering Wheel – Part Number: 593166105
    Steering Wheel
    Part Number: 593166105
      No Longer Available
  • 32
    Handle – Part Number: 593149501
    Handle
    Part Number: 593149501
      Special Order
    $7.13
  • 33
    Fixing Plate – Part Number: 593605201
    Fixing Plate
    Part Number: 593605201
      Special Order
    $8.56
  • 34
    Pin – Part Number: 593149401
    Pin
    Part Number: 593149401
      Special Order
    $6.16
  • 35
    Spring – Part Number: 593868801
    Spring
    Part Number: 593868801
      Special Order
    $6.16
Transmission
Transmission Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Transmission – Part Number: 575484301
    Transmission
    Part Number: 575484301
      Special Order
    $2914.60
  • 2
    Hex Bolt – Part Number: 725246751
    Hex Bolt
    Part Number: 725246751
      Special Order
    $7.13
  • 3
    Screw – Part Number: 725246451
    Screw
    Part Number: 725246451
      No Longer Available
  • 4
    Screw – Part Number: 535423803
    Screw
    Part Number: 535423803
      No Longer Available
  • 5
    Washer – Part Number: 734116401
    Washer
    Part Number: 734116401
      On Order
    $6.17
  • 6
    Locknut M8 – Part Number: 732211801
    Locknut M8
    Part Number: 732211801
      In Stock
    $6.16
  • 7
    Bearing – Part Number: 544008902
    Bearing
    Part Number: 544008902
      No Longer Available
  • 8
    Bearing Housing – Part Number: 544009002
    Bearing Housing
    Part Number: 544009002
      No Longer Available
  • 9
    Bolt – Part Number: 506597401
    Bolt
    Part Number: 506597401
      In Stock
    $9.28
  • 10
    Washer – Part Number: 734116401
    Washer
    Part Number: 734116401
      On Order
    $6.17
  • 11
    Locknut M8 – Part Number: 732211801
    Locknut M8
    Part Number: 732211801
      In Stock
    $6.16
  • 24
    Pipe Clamp – Part Number: 544373302
    Pipe Clamp
    Part Number: 544373302
      Special Order
    $6.16
  • 25
    Cover Plate – Part Number: 544373802
    Cover Plate
    Part Number: 544373802
      Special Order
    $7.13
  • 26
    Screw Ehhfm – Part Number: 506570107
    Screw Ehhfm
    Part Number: 506570107
      No Longer Available
  • 27
    Cage Nut – Part Number: 544811701
    Cage Nut
    Part Number: 544811701
      No Longer Available
  • 28
    Arm – Part Number: 535499701
    Arm
    Part Number: 535499701
      Special Order
    $14.28
  • 29
    Fuel Tank Bushing – Part Number: 503735801
    Fuel Tank Bushing
    Part Number: 503735801
      On Order
    $6.16
  • 30
    Lever – Part Number: 578291901
    Lever
    Part Number: 578291901
      No Longer Available
  • 31
    Pin – Part Number: 721434701
    Pin
    Part Number: 721434701
      Special Order
    $6.16
  • 33
    Bracket – Part Number: 535492802
    Bracket
    Part Number: 535492802
      No Longer Available
  • 34
    Rod swash linkage assembly 391 – Part Number: 593959403
    Rod swash linkage assembly 391
    Part Number: 593959403
      Special Order
    $104.56
  • 40
    Screw – Part Number: 544841701
    Screw
    Part Number: 544841701
      No Longer Available
  • 41
    Screw M6S 6x20 – Part Number: 725237071
    Screw M6S 6x20
    Part Number: 725237071
      Special Order
    $6.16
  • 42
    Locknut M6 – Part Number: 732211601
    Locknut M6
    Part Number: 732211601
      Special Order
    $10.84
  • 43
    Lever – Part Number: 592910901
    Lever
    Part Number: 592910901
      No Longer Available
  • 44
    Link – Part Number: 506951701
    Link
    Part Number: 506951701
      Special Order
    $64.51
  • 45
    Locknut M8 – Part Number: 732211801
    Locknut M8
    Part Number: 732211801
      In Stock
    $6.16
  • 45
    Screw Ehhfm – Part Number: 535475212
    Screw Ehhfm
    Part Number: 535475212
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 46
    Adjusting Rod – Part Number: 544441901
    Adjusting Rod
    Part Number: 544441901
      Special Order
    $29.88
  • 47
    Locknut M6 – Part Number: 732211601
    Locknut M6
    Part Number: 732211601
      Special Order
    $10.84
  • 48
    Screw M10X25 – Part Number: 725249371
    Screw M10X25
    Part Number: 725249371
      No Longer Available
  • 49
    Screw – Part Number: 725236651
    Screw
    Part Number: 725236651
      Special Order
    $10.84
  • 50
    Locknut M6 – Part Number: 732211601
    Locknut M6
    Part Number: 732211601
      Special Order
    $10.84
  • 51
    Hydraulic Pipe – Part Number: 544808001
    Hydraulic Pipe
    Part Number: 544808001
      Special Order
    $74.54
  • 52
    Hydraulic Pipe – Part Number: 544807901
    Hydraulic Pipe
    Part Number: 544807901
      Special Order
    $62.11
  • 53
    Pipe Fitting – Part Number: 535426806
    Pipe Fitting
    Part Number: 535426806
      Special Order
    $28.57
  • 54
    Gasket – Part Number: 5929543-01
    Gasket
    Part Number: 5929543-01
      No Longer Available
  • 55
    Bracket – Part Number: 578047801
    Bracket
    Part Number: 578047801
      No Longer Available
  • 56
    Screw Ehhfm – Part Number: 535475212
    Screw Ehhfm
    Part Number: 535475212
      In Stock
    Minimum Quantity of 2 required
    $6.16
Transmission 2
Transmission 2 Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Hydraulic Motor – Part Number: 590716801
    Hydraulic Motor
    Part Number: 590716801
      Special Order
    $1361.56
  • 2
    Washer – Part Number: 506986501
    Washer
    Part Number: 506986501
      Special Order
    $7.13
  • 3
    Sleeve – Part Number: 506986601
    Sleeve
    Part Number: 506986601
      Special Order
    $11.43
  • 4
    Pulley B – Part Number: 502451901
    Pulley B
    Part Number: 502451901
      Special Order
    $55.89
  • 5
    Fan – Part Number: 583350101
    Fan
    Part Number: 583350101
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $36.37
  • 6
    Retaining Ring – Part Number: 735311500
    Retaining Ring
    Part Number: 735311500
      In Stock
    $6.16
  • 7
    Tube – Part Number: 502451601
    Tube
    Part Number: 502451601
      Special Order
    $28.57
  • 8
    Clamp – Part Number: 505131102
    Clamp
    Part Number: 505131102
      Special Order
    $8.56
  • 9
    CLIP – Part Number: 535402807
    CLIP
    Part Number: 535402807
      No Longer Available
  • 10
    Plug – Part Number: 535402832
    Plug
    Part Number: 535402832
      In Stock
    $21.42
  • 11
    Magnet – Part Number: 535402829
    Magnet
    Part Number: 535402829
      No Longer Available
  • 12
    Holder – Part Number: 535402830
    Holder
    Part Number: 535402830
      No Longer Available
  • 13
    Sealing – Part Number: 583349301
    Sealing
    Part Number: 583349301
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $25.71
  • 14
    Control Lever – Part Number: 502453201
    Control Lever
    Part Number: 502453201
      Special Order
    $49.37
  • 15
    Pin – Part Number: 535402809
    Pin
    Part Number: 535402809
      No Longer Available
  • 16
    Arm – Part Number: 535402817
    Arm
    Part Number: 535402817
      Special Order
    $29.88
  • 17
    Pin – Part Number: 535402816
    Pin
    Part Number: 535402816
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $7.13
  • 18
    Pin – Part Number: 535402833
    Pin
    Part Number: 535402833
      Special Order
    $6.16
  • 19
    Arm – Part Number: 535402838
    Arm
    Part Number: 535402838
      Special Order
    $25.71
  • 20
    Return Spring – Part Number: 535402839
    Return Spring
    Part Number: 535402839
      No Longer Available
  • 21
    Pin – Part Number: 535402840
    Pin
    Part Number: 535402840
      Special Order
    $7.13
  • 22
    Pin – Part Number: 535402841
    Pin
    Part Number: 535402841
      Special Order
    $6.16
  • 50
    Kit – Part Number: 574515101
    Kit
    Part Number: 574515101
      Special Order
    $23.21
  • 51
    O-Ring – Part Number: 574515201
    O-Ring
    Part Number: 574515201
      Special Order
    $10.84
  • 52
    Filter – Part Number: 586666801
    Filter
    Part Number: 586666801
      Special Order
    $104.56
Transmission 3
Transmission 3 Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Drive Belt – Part Number: 589531201
    Drive Belt
    Part Number: 589531201
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $38.96
  • 2
    BELT KIT – Part Number: 599675902
    BELT KIT
    Part Number: 599675902
      In Stock
    $55.89
  • 3
    Belt – Part Number: 594977801
    Belt
    Part Number: 594977801
      Special Order
    $25.71
  • 4
    Spacer – Part Number: 506509201
    Spacer
    Part Number: 506509201
      Special Order
    $18.56
  • 5
    Key – Part Number: 506555901
    Key
    Part Number: 506555901
      Special Order
    $6.17
  • 6
    Pulley – Part Number: 535482401
    Pulley
    Part Number: 535482401
      Special Order
    $86.97
  • 7
    Washer – Part Number: 506597501
    Washer
    Part Number: 506597501
      No Longer Available
  • 8
    Screw – Part Number: 506556002
    Screw
    Part Number: 506556002
      Special Order
    $9.28
  • 9
    Belt Guide – Part Number: 587425201
    Belt Guide
    Part Number: 587425201
      No Longer Available
  • 10
    Screw M10X25 – Part Number: 725249371
    Screw M10X25
    Part Number: 725249371
      No Longer Available
  • 11
    Nut – Part Number: 732212001
    Nut
    Part Number: 732212001
      Special Order
    $6.17
  • 12
    Tensioner – Part Number: 535484401
    Tensioner
    Part Number: 535484401
      In Stock
    $74.54
  • 13
    Sealing – Part Number: 535485001
    Sealing
    Part Number: 535485001
      Special Order
    $6.16
  • 14
    Retaining Ring Sga 25 – Part Number: 735312600
    Retaining Ring Sga 25
    Part Number: 735312600
      Special Order
    $6.16
  • 15
    Spring – Part Number: 506665601
    Spring
    Part Number: 506665601
      Special Order
    $56.31
  • 16
    Pulley – Part Number: 581916301
    Pulley
    Part Number: 581916301
      No Longer Available
  • 17
    Belt Guide – Part Number: 544405301
    Belt Guide
    Part Number: 544405301
      Special Order
    $11.43
  • 18
    Screw – Part Number: 586320401
    Screw
    Part Number: 586320401
      No Longer Available
  • 19
    Shaft – Part Number: 581916401
    Shaft
    Part Number: 581916401
      Special Order
    $29.88
  • 20
    Bolt – Part Number: 506675402
    Bolt
    Part Number: 506675402
      In Stock
    $9.28
  • 21
    Washer – Part Number: 734117441
    Washer
    Part Number: 734117441
      Special Order
    $6.17
  • 22
    Distance – Part Number: 586320201
    Distance
    Part Number: 586320201
      No Longer Available
  • 23
    Pulley – Part Number: 535482201
    Pulley
    Part Number: 535482201
      In Stock
    $80.75
Wheels And Tires
Wheels And Tires Diagram and Parts List for 2021-11 Husqvarna Lawn Mower
  • 1
    Wheel – Part Number: 523012602
    Wheel
    Part Number: 523012602
      Special Order
    $210.29
  • 2
    Rim – Part Number: 523034801
    Rim
    Part Number: 523034801
      No Longer Available
  • 3
    Tire – Part Number: 535460001
    Tire
    Part Number: 535460001
      Special Order
    $81.17
  • 4
    Valve – Part Number: 506574301
    Valve
    Part Number: 506574301
      No Longer Available
  • 5
    Washer – Part Number: 506504803
    Washer
    Part Number: 506504803
      Special Order
    $20.10
  • 6
    Washer – Part Number: 506945801
    Washer
    Part Number: 506945801
      No Longer Available
  • 7
    Space Sleeve – Part Number: 506596203
    Space Sleeve
    Part Number: 506596203
      No Longer Available
  • 8
    Sleeve – Part Number: 544132601
    Sleeve
    Part Number: 544132601
      Special Order
    $36.37
  • 9
    Sleeve – Part Number: 544132602
    Sleeve
    Part Number: 544132602
      Special Order
    $8.58
  • 10
    Washer – Part Number: 506504805
    Washer
    Part Number: 506504805
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $6.16
  • 11
    Retaining Ring – Part Number: 506899001
    Retaining Ring
    Part Number: 506899001
      Special Order
    $6.16
  • 12
    Hub Cap – Part Number: 544353501
    Hub Cap
    Part Number: 544353501
      In Stock
    $9.98

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
