Husqvarna Lc 353v Lawn Mower Replacement Parts For Model LC353V

We Sell Only Genuine Husqvarna Parts

Popular Parts for LC353V

Search Within Model

Questions & Answers for Husqvarna LC353V
Browse all Parts Search by Area
Bagger Diagram and Parts List for  Husqvarna Lawn Mower
Bagger
Bagger 2 Diagram and Parts List for  Husqvarna Lawn Mower
Bagger 2
Bagger 3 Diagram and Parts List for  Husqvarna Lawn Mower
Bagger 3
Bagger 4 Diagram and Parts List for  Husqvarna Lawn Mower
Bagger 4
Engine 2 Diagram and Parts List for  Husqvarna Lawn Mower
Engine 2
Engine 3 Diagram and Parts List for  Husqvarna Lawn Mower
Engine 3
Engine 4 Diagram and Parts List for  Husqvarna Lawn Mower
Engine 4
Handle Diagram and Parts List for  Husqvarna Lawn Mower
Handle

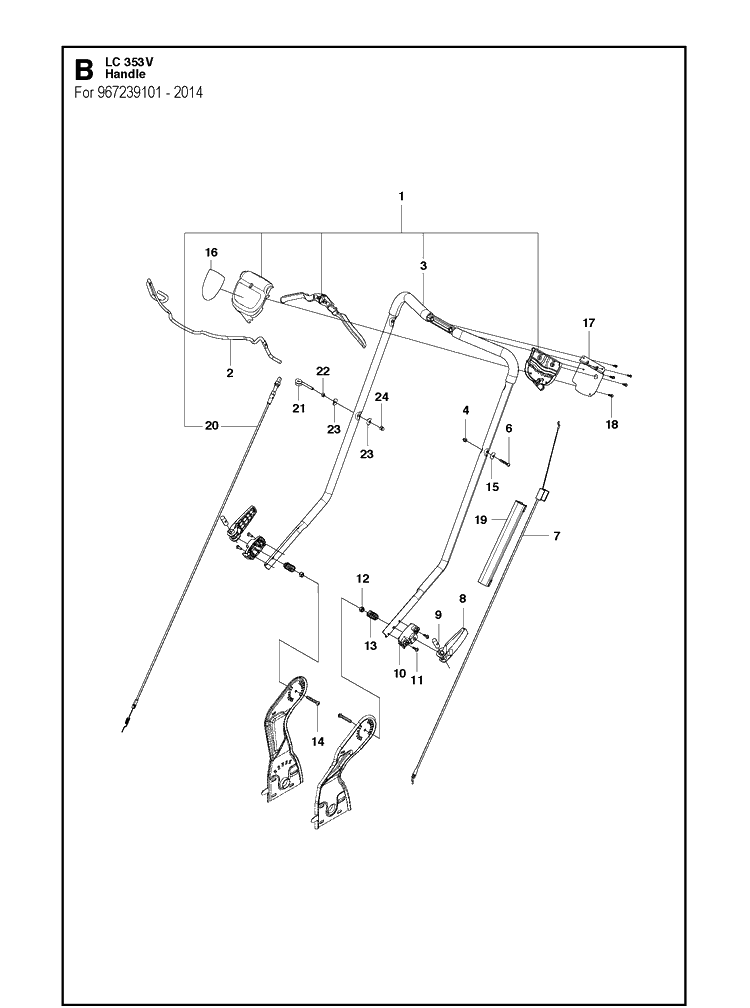

Handle 3 Diagram and Parts List for  Husqvarna Lawn Mower
Handle 3

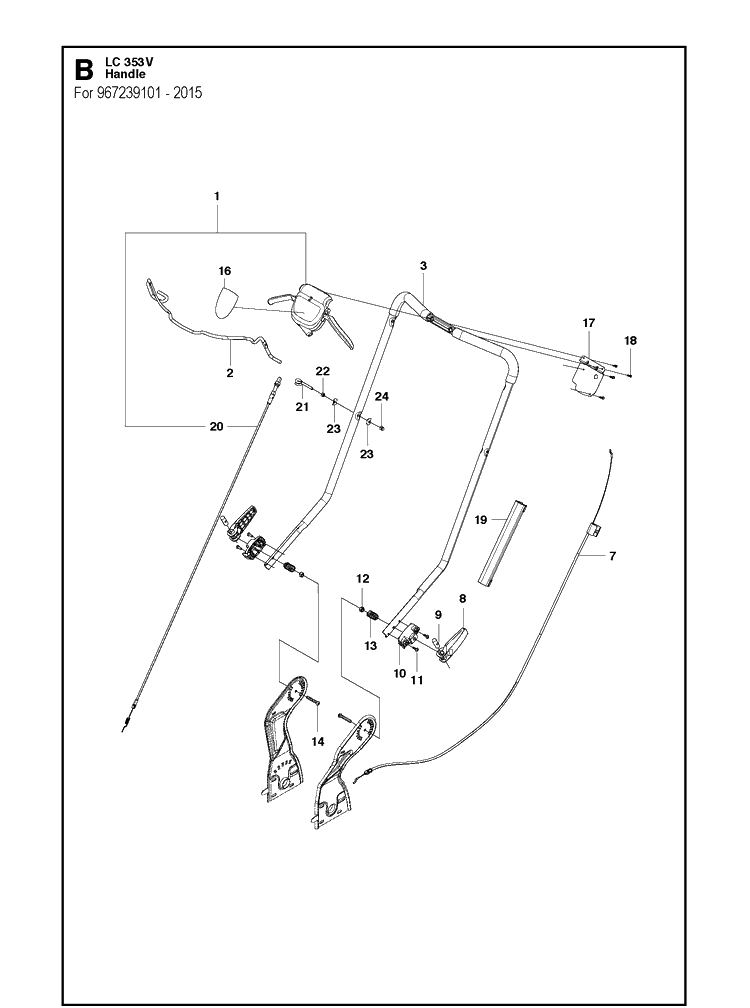

Handle 4 Diagram and Parts List for  Husqvarna Lawn Mower
Handle 4
Handle 5 Diagram and Parts List for  Husqvarna Lawn Mower
Handle 5

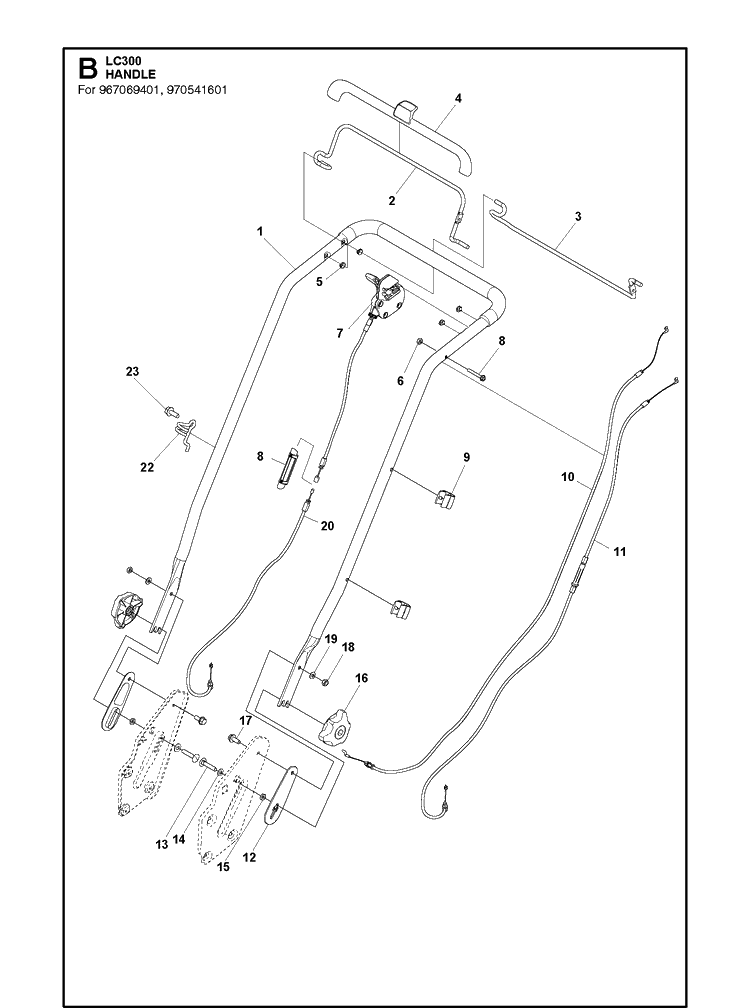

Handle 6 Diagram and Parts List for  Husqvarna Lawn Mower
Handle 6

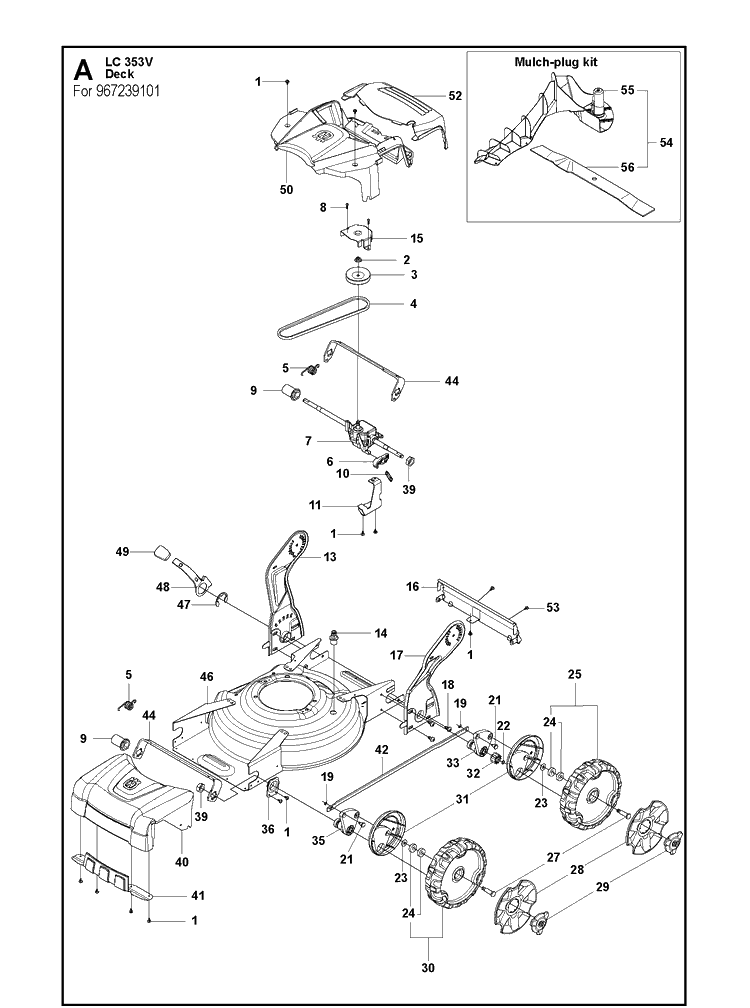

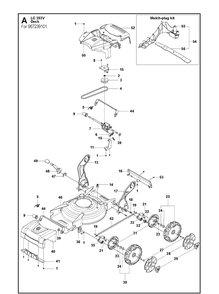

Mower Deck / Cutting Deck Diagram and Parts List for  Husqvarna Lawn Mower
Mower Deck / Cutting Deck
Mower Deck / Cutting Deck 2 Diagram and Parts List for  Husqvarna Lawn Mower
Mower Deck / Cutting Deck 2
Mower Deck / Cutting Deck 3 Diagram and Parts List for  Husqvarna Lawn Mower
Mower Deck / Cutting Deck 3

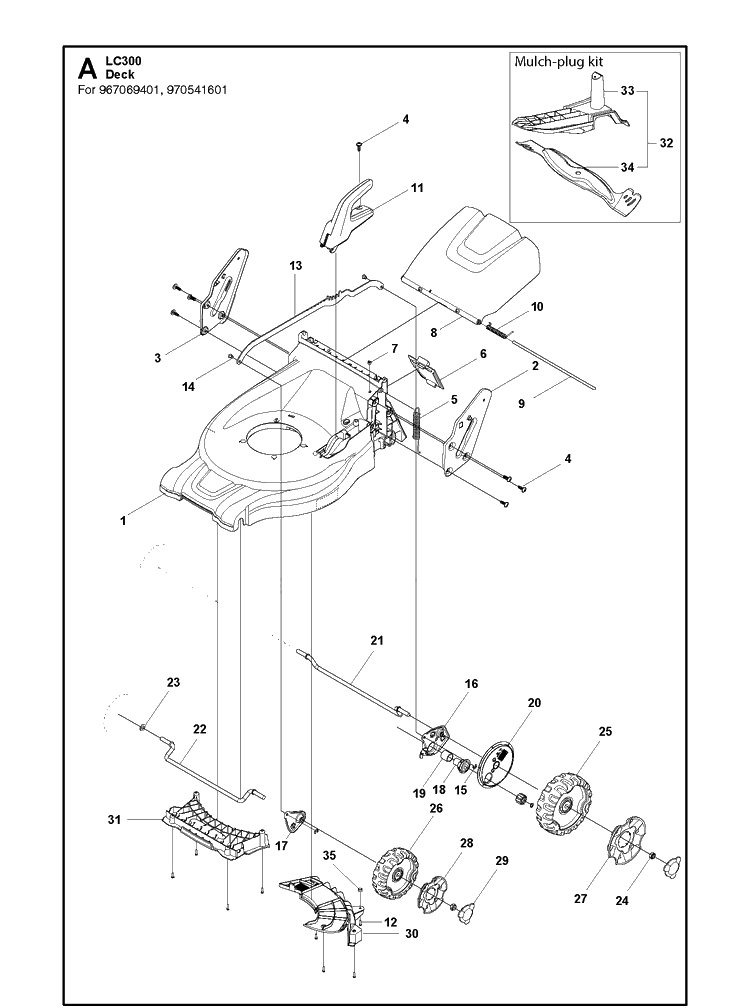

Mower Deck / Cutting Deck 4 Diagram and Parts List for  Husqvarna Lawn Mower
Mower Deck / Cutting Deck 4
Previous Showing All Parts Next

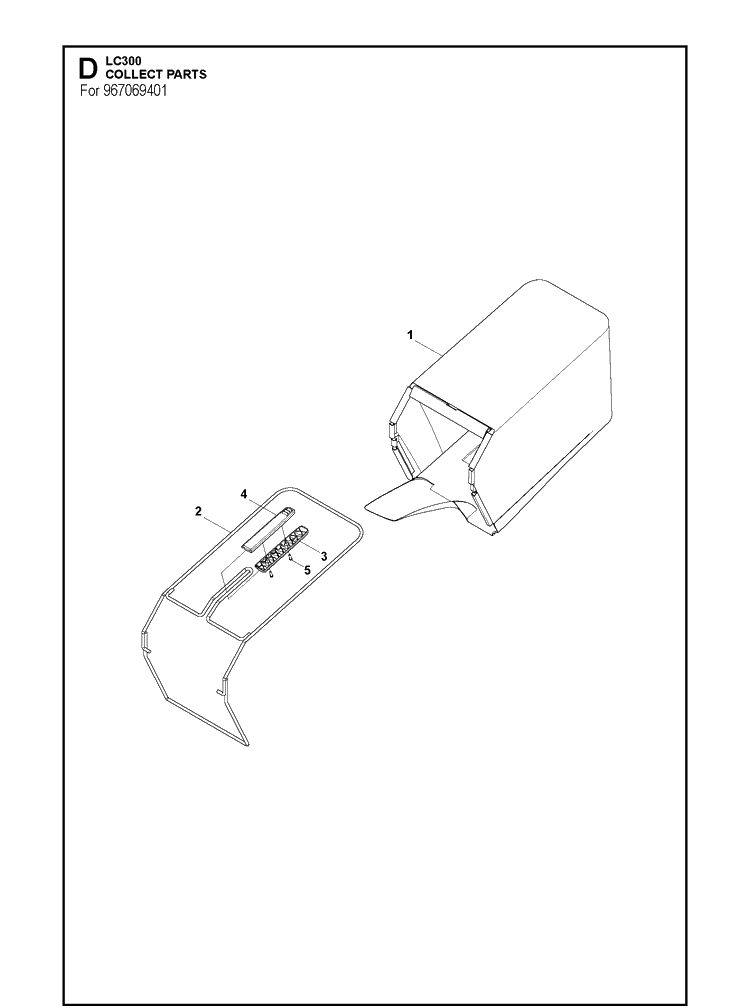

Bagger
Bagger Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Grassbag – Part Number: 501856601
    Grassbag
    Part Number: 501856601
      No Longer Available
  • 2
    Bag Frame – Part Number: 501716001
    Bag Frame
    Part Number: 501716001
      No Longer Available
  • 3
    Handle – Part Number: 588188502
    Handle
    Part Number: 588188502
      Special Order
    $9.98
  • 4
    Handle – Part Number: 588188402
    Handle
    Part Number: 588188402
      Special Order
    $8.56
  • 5
    Screw Itxpant – Part Number: 502435301
    Screw Itxpant
    Part Number: 502435301
      No Longer Available

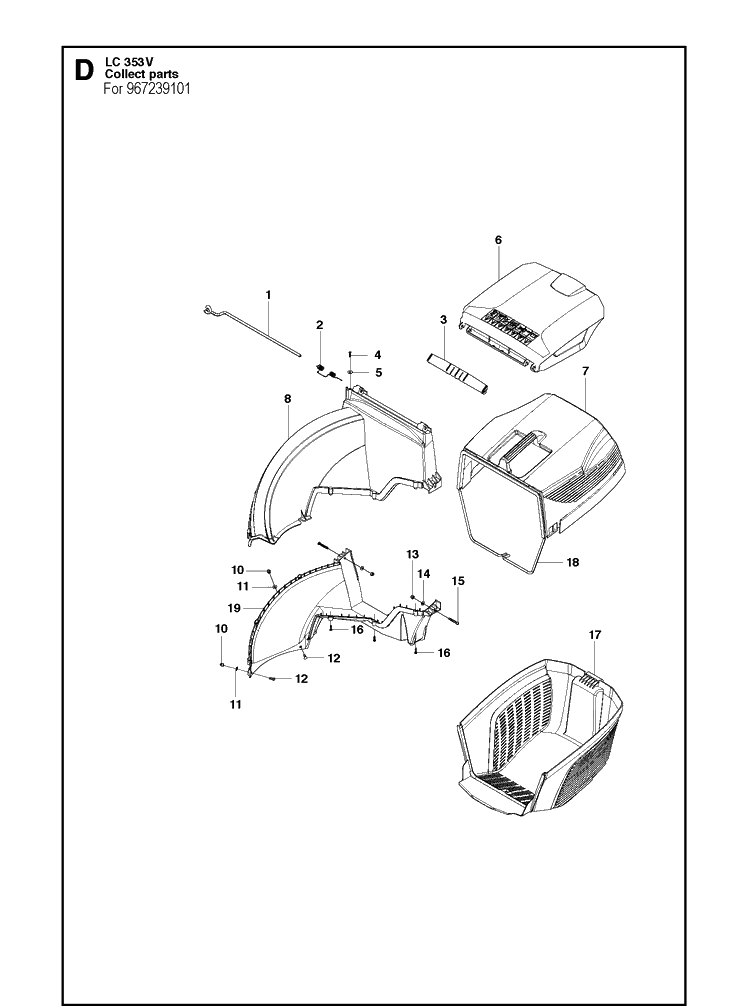

Bagger 2
Bagger 2 Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Axle – Part Number: 502245901
    Axle
    Part Number: 502245901
      No Longer Available
  • 2
    Spring – Part Number: 502244701
    Spring
    Part Number: 502244701
      No Longer Available
  • 3
    Cover Lid – Part Number: 504598101
    Cover Lid
    Part Number: 504598101
      No Longer Available
  • 4
    Screw Itxpant – Part Number: 502435301
    Screw Itxpant
    Part Number: 502435301
      No Longer Available
  • 5
    Washer – Part Number: 575885501
    Washer
    Part Number: 575885501
      No Longer Available
  • 6
    Hatch – Part Number: 501967701
    Hatch
    Part Number: 501967701
      No Longer Available
  • 7
    Grassbag – Part Number: 501987701
    Grassbag
    Part Number: 501987701
      No Longer Available
  • 8
    Chute – Part Number: 505396701
    Chute
    Part Number: 505396701
      No Longer Available
  • 10
    Cap Nut – Part Number: 502305001
    Cap Nut
    Part Number: 502305001
      No Longer Available
  • 11
    Washer – Part Number: 505198401
    Washer
    Part Number: 505198401
      No Longer Available
  • 12
    Screw – Part Number: 505156101
    Screw
    Part Number: 505156101
      No Longer Available
  • 13
    Nut Flange - M6 – Part Number: 732251601
    Nut Flange - M6
    Part Number: 732251601
      Special Order
    $6.16
  • 14
    Washer – Part Number: 505198401
    Washer
    Part Number: 505198401
      No Longer Available
  • 15
    Screw Itxpantt – Part Number: 505557701
    Screw Itxpantt
    Part Number: 505557701
      No Longer Available
  • 16
    Screw Itxpant – Part Number: 502435301
    Screw Itxpant
    Part Number: 502435301
      No Longer Available
  • 17
    Grassbag – Part Number: 501987601
    Grassbag
    Part Number: 501987601
      No Longer Available
  • 18
    Grassbag – Part Number: 502447101
    Grassbag
    Part Number: 502447101
      No Longer Available
  • 19
    Chute – Part Number: 505396901
    Chute
    Part Number: 505396901
      No Longer Available
Bagger 3
Bagger 3 Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Axle – Part Number: 502245901
    Axle
    Part Number: 502245901
      No Longer Available
  • 2
    Spring – Part Number: 502244701
    Spring
    Part Number: 502244701
      No Longer Available
  • 3
    Cover Lid – Part Number: 504598101
    Cover Lid
    Part Number: 504598101
      No Longer Available
  • 4
    Screw Itxpant – Part Number: 502435301
    Screw Itxpant
    Part Number: 502435301
      No Longer Available
  • 5
    Washer – Part Number: 575885501
    Washer
    Part Number: 575885501
      No Longer Available
  • 6
    Hatch – Part Number: 501967701
    Hatch
    Part Number: 501967701
      No Longer Available
  • 7
    Grassbag – Part Number: 501987701
    Grassbag
    Part Number: 501987701
      No Longer Available
  • 8
    Chute – Part Number: 505396701
    Chute
    Part Number: 505396701
      No Longer Available
  • 10
    Cap Nut – Part Number: 502305001
    Cap Nut
    Part Number: 502305001
      No Longer Available
  • 11
    Washer – Part Number: 505198401
    Washer
    Part Number: 505198401
      No Longer Available
  • 12
    Screw – Part Number: 505156101
    Screw
    Part Number: 505156101
      No Longer Available
  • 13
    Nut Flange - M6 – Part Number: 732251601
    Nut Flange - M6
    Part Number: 732251601
      Special Order
    $6.16
  • 14
    Washer – Part Number: 505198401
    Washer
    Part Number: 505198401
      No Longer Available
  • 15
    Screw Itxpantt – Part Number: 505557701
    Screw Itxpantt
    Part Number: 505557701
      No Longer Available
  • 16
    Screw Itxpant – Part Number: 502435301
    Screw Itxpant
    Part Number: 502435301
      No Longer Available
  • 17
    Grassbag – Part Number: 501987601
    Grassbag
    Part Number: 501987601
      No Longer Available
  • 18
    Grassbag – Part Number: 502447101
    Grassbag
    Part Number: 502447101
      No Longer Available
  • 19
    Chute – Part Number: 505396901
    Chute
    Part Number: 505396901
      No Longer Available

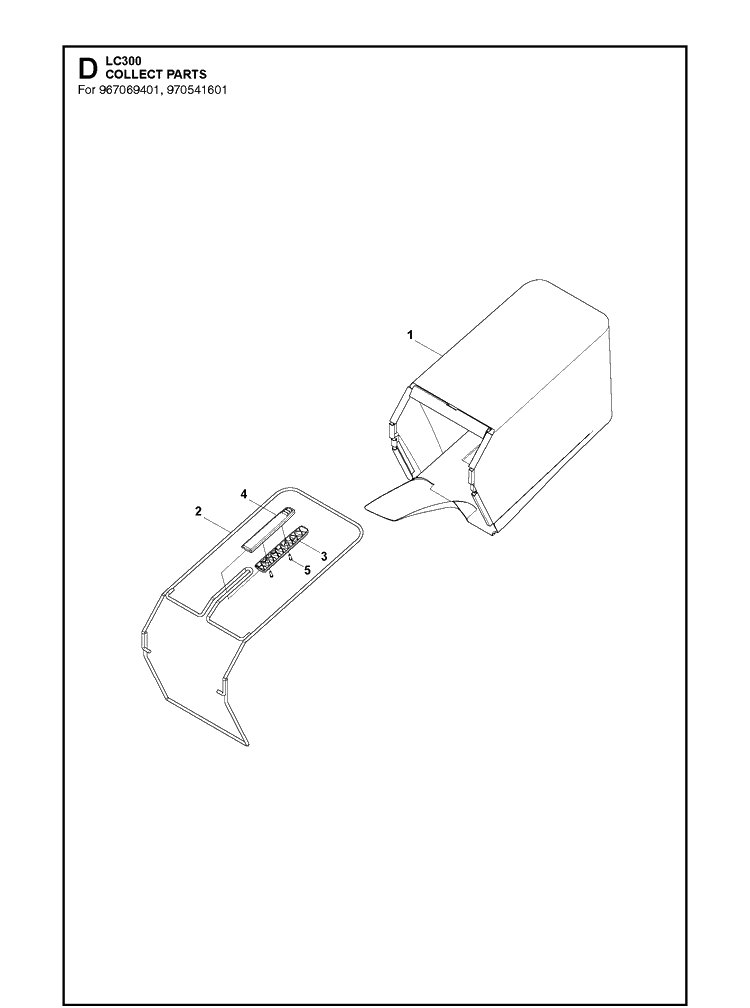

Bagger 4
Bagger 4 Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Grassbag – Part Number: 501856601
    Grassbag
    Part Number: 501856601
      No Longer Available
  • 2
    Bag Frame – Part Number: 501716001
    Bag Frame
    Part Number: 501716001
      No Longer Available
  • 3
    Handle – Part Number: 588188502
    Handle
    Part Number: 588188502
      Special Order
    $9.98
  • 4
    Handle – Part Number: 588188402
    Handle
    Part Number: 588188402
      Special Order
    $8.56
  • 5
    Screw Itxpant – Part Number: 502435301
    Screw Itxpant
    Part Number: 502435301
      No Longer Available

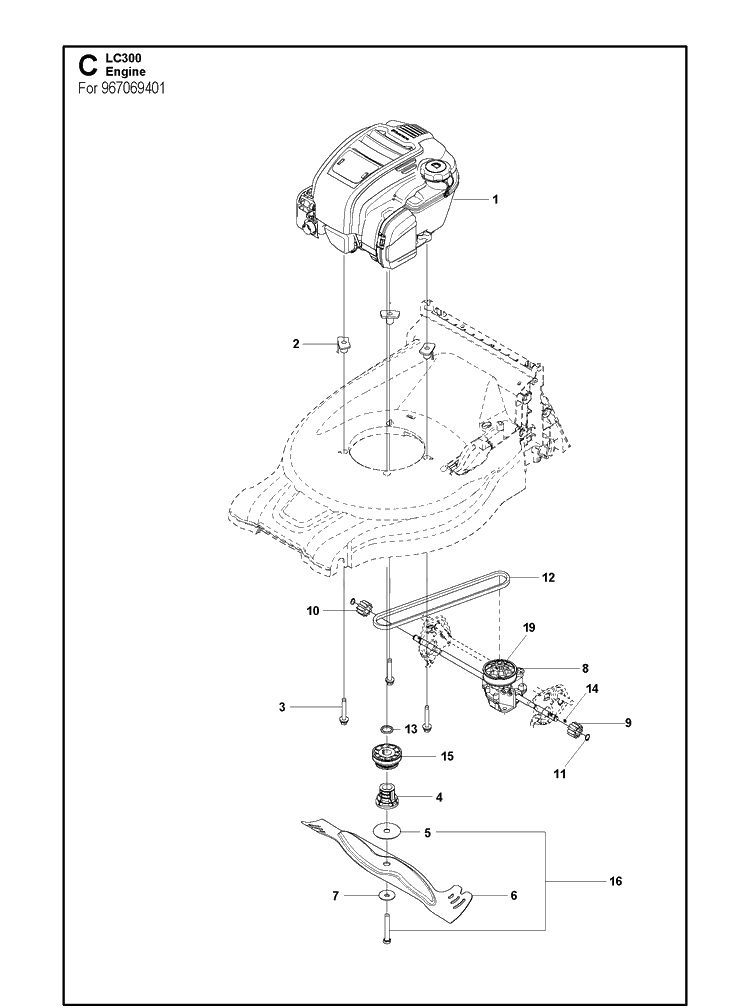

Engine 2
Engine 2 Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
     – Part Number: TBD
    Part Number: TBD
      No Longer Available
  • 2
    Sleeve – Part Number: 578295101
    Sleeve
    Part Number: 578295101
      No Longer Available
  • 3
    Screw Ehhft – Part Number: 578294801
    Screw Ehhft
    Part Number: 578294801
      No Longer Available
  • 4
    Blade Support – Part Number: 582286901
    Blade Support
    Part Number: 582286901
      No Longer Available
  • 5
    Washer – Part Number: 503259401
    Washer
    Part Number: 503259401
      Special Order
    $5.17
  • 6
    Mower Blade – Part Number: 579797210
    Mower Blade
    Part Number: 579797210
      No Longer Available
  • 7
    Spring – Part Number: 503332501
    Spring
    Part Number: 503332501
      Special Order
    $7.20
  • 8
    Transmission Kit – Part Number: 589693501
    Transmission Kit
    Part Number: 589693501
      No Longer Available
  • 9
    Pinion – Part Number: 501869702
    Pinion
    Part Number: 501869702
      No Longer Available
  • 10
    Pinion – Part Number: 501869701
    Pinion
    Part Number: 501869701
      No Longer Available
  • 11
    Circlip – Part Number: 735311401
    Circlip
    Part Number: 735311401
      No Longer Available
  • 12
    Belt – Part Number: 589324605
    Belt
    Part Number: 589324605
      In Stock
    $21.42
  • 13
    Sleeve – Part Number: 582356902
    Sleeve
    Part Number: 582356902
      No Longer Available
  • 14
    Pin – Part Number: 582041101
    Pin
    Part Number: 582041101
      No Longer Available
  • 15
    Pulley Assy – Part Number: 582178901
    Pulley Assy
    Part Number: 582178901
      No Longer Available
  • 16
    Bolt – Part Number: 589692601
    Bolt
    Part Number: 589692601
      No Longer Available
  • 19
    Variator – Part Number: 597730801
    Variator
    Part Number: 597730801
      No Longer Available

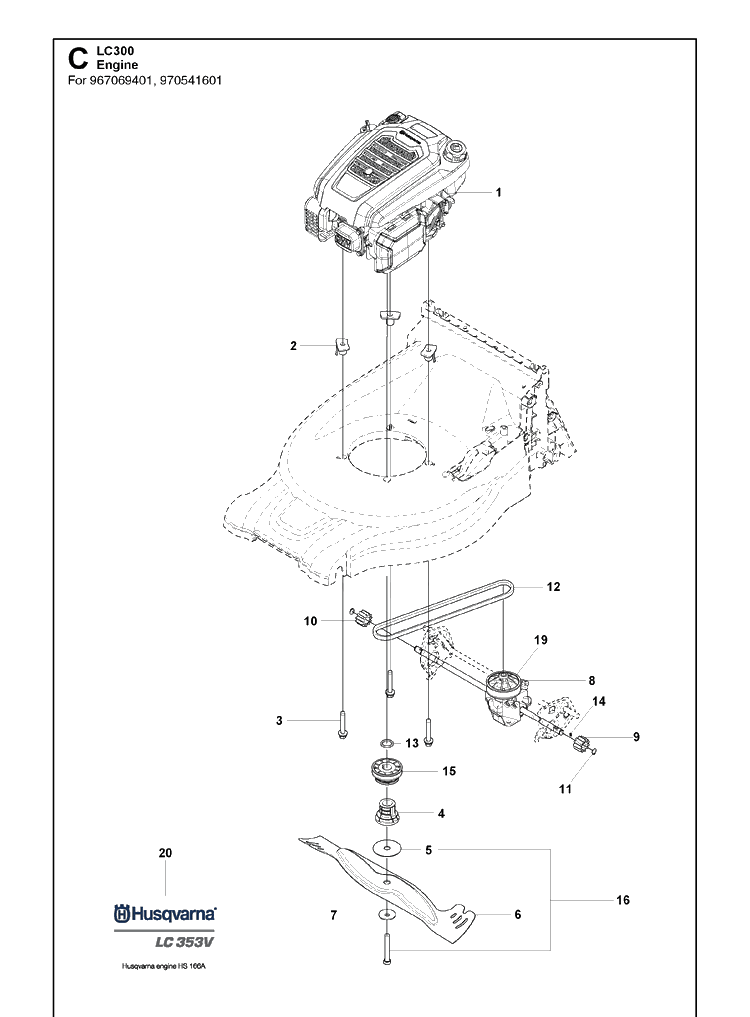

Engine 3
Engine 3 Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
     – Part Number: TBD
    Part Number: TBD
      No Longer Available
  • 1
    Motor – Part Number: 531450901
    Motor
    Part Number: 531450901
      No Longer Available
  • 2
    Sleeve – Part Number: 578295101
    Sleeve
    Part Number: 578295101
      No Longer Available
  • 3
    Screw Ehhft – Part Number: 578294801
    Screw Ehhft
    Part Number: 578294801
      No Longer Available
  • 4
    Blade Support – Part Number: 582286901
    Blade Support
    Part Number: 582286901
      No Longer Available
  • 5
    Washer – Part Number: 503259401
    Washer
    Part Number: 503259401
      Special Order
    $5.17
  • 6
    Mower Blade – Part Number: 579797210
    Mower Blade
    Part Number: 579797210
      No Longer Available
  • 7
    Spring – Part Number: 503332501
    Spring
    Part Number: 503332501
      Special Order
    $7.20
  • 8
    Transmission Kit – Part Number: 589693501
    Transmission Kit
    Part Number: 589693501
      No Longer Available
  • 9
    Pinion – Part Number: 501869702
    Pinion
    Part Number: 501869702
      No Longer Available
  • 10
    Pinion – Part Number: 501869701
    Pinion
    Part Number: 501869701
      No Longer Available
  • 11
    Circlip – Part Number: 735311401
    Circlip
    Part Number: 735311401
      No Longer Available
  • 12
    Belt – Part Number: 589324605
    Belt
    Part Number: 589324605
      In Stock
    $21.42
  • 13
    Sleeve – Part Number: 582356902
    Sleeve
    Part Number: 582356902
      No Longer Available
  • 13
    Sleeve - 25mm tight fit – Part Number: 582356903
    Sleeve - 25mm tight fit
    Part Number: 582356903
      No Longer Available
  • 14
    Pin – Part Number: 582041101
    Pin
    Part Number: 582041101
      No Longer Available
  • 15
    Pulley Assy – Part Number: 582178901
    Pulley Assy
    Part Number: 582178901
      No Longer Available
  • 16
    Bolt – Part Number: 589692601
    Bolt
    Part Number: 589692601
      No Longer Available
  • 19
    Variator – Part Number: 597730801
    Variator
    Part Number: 597730801
      No Longer Available
  • 20
    Decal model lc 353v – Part Number: 531240808
    Decal model lc 353v
    Part Number: 531240808
      No Longer Available

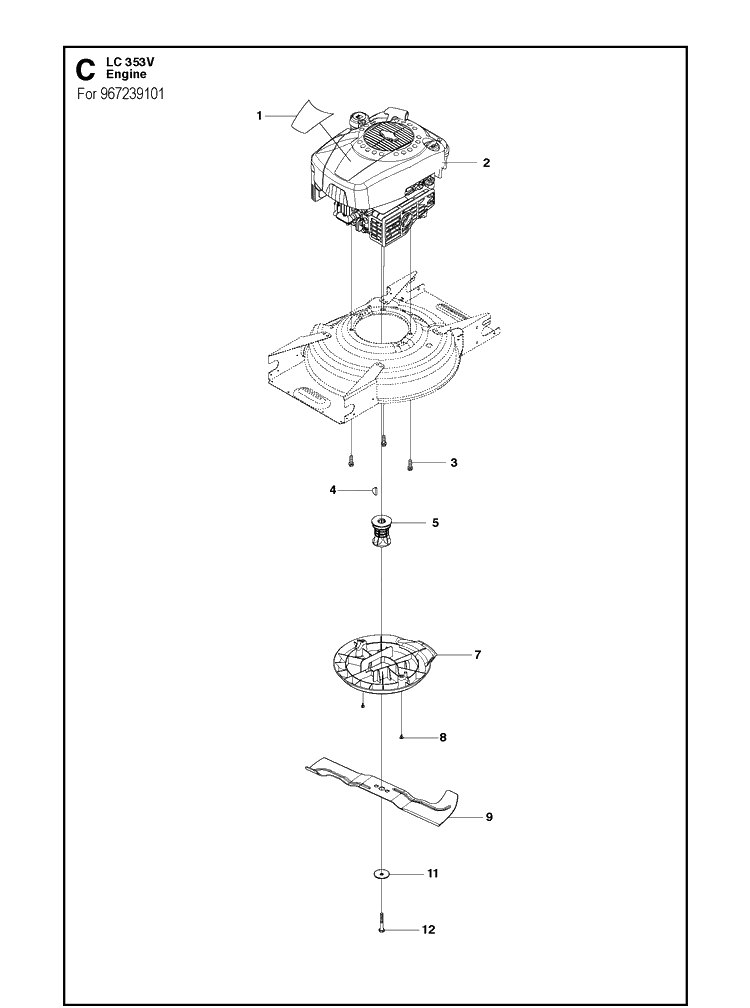

Engine 4
Engine 4 Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Label – Part Number: 516043608
    Label
    Part Number: 516043608
      No Longer Available
  • 3
    Screw – Part Number: 531212851
    Screw
    Part Number: 531212851
      No Longer Available
  • 4
    Woodruf Key – Part Number: 504460501
    Woodruf Key
    Part Number: 504460501
      No Longer Available
  • 5
    Blade Support – Part Number: 504591302
    Blade Support
    Part Number: 504591302
      No Longer Available
  • 7
    Belt Cover – Part Number: 501968101
    Belt Cover
    Part Number: 501968101
      No Longer Available
  • 8
    Screw Itxpantt – Part Number: 505524601
    Screw Itxpantt
    Part Number: 505524601
      No Longer Available
  • 9
    Mower Blade – Part Number: 510436410
    Mower Blade
    Part Number: 510436410
      No Longer Available
  • 11
    Washer – Part Number: 531207237
    Washer
    Part Number: 531207237
      No Longer Available
  • 12
    Screw – Part Number: 531206649
    Screw
    Part Number: 531206649
      No Longer Available
Handle
Handle Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Handle Assy – Part Number: 589695801
    Handle Assy
    Part Number: 589695801
      No Longer Available
  • 2
    Bail – Part Number: 587101702
    Bail
    Part Number: 587101702
      No Longer Available
  • 3
    Bail – Part Number: 587101802
    Bail
    Part Number: 587101802
      Special Order
    $29.88
  • 4
    Grip – Part Number: 587102503
    Grip
    Part Number: 587102503
      No Longer Available
  • 5
    Bushing – Part Number: 503320902
    Bushing
    Part Number: 503320902
      Special Order
    $7.13
  • 6
    Nut Flange - M6 – Part Number: 732251601
    Nut Flange - M6
    Part Number: 732251601
      Special Order
    $6.16
  • 7
    Control – Part Number: 582512002
    Control
    Part Number: 582512002
      No Longer Available
  • 8
    Connector – Part Number: 582904001
    Connector
    Part Number: 582904001
      No Longer Available
  • 9
    Cable Holder – Part Number: 579134601
    Cable Holder
    Part Number: 579134601
      Special Order
    $7.20
  • 10
    Wire – Part Number: 582105301
    Wire
    Part Number: 582105301
      No Longer Available
  • 11
    Wire – Part Number: 582105201
    Wire
    Part Number: 582105201
      No Longer Available
  • 12
    Washer – Part Number: 587780401
    Washer
    Part Number: 587780401
      Special Order
    $7.13
  • 13
    Bolt – Part Number: 588157302
    Bolt
    Part Number: 588157302
      Special Order
    $6.16
  • 14
    Washer – Part Number: 588157401
    Washer
    Part Number: 588157401
      Special Order
    $6.16
  • 15
    Nut Ml6M M8 – Part Number: 731431801
    Nut Ml6M M8
    Part Number: 731431801
      Special Order
    $6.16
  • 16
    Knob – Part Number: 587237201
    Knob
    Part Number: 587237201
      Special Order
    $14.28
  • 17
    Bolt – Part Number: 506570104
    Bolt
    Part Number: 506570104
      Special Order
    $7.73
  • 18
    Locknut M8 – Part Number: 732211801
    Locknut M8
    Part Number: 732211801
      In Stock
    $6.16
  • 19
    Washer – Part Number: 734182051
    Washer
    Part Number: 734182051
      Special Order
    $6.16
  • 20
    Wire – Part Number: 582873801
    Wire
    Part Number: 582873801
      No Longer Available
  • 22
    Eyelet – Part Number: 587102701
    Eyelet
    Part Number: 587102701
      Special Order
    $7.13
  • 23
    Screw Ehhfm – Part Number: 535475212
    Screw Ehhfm
    Part Number: 535475212
      In Stock
    Minimum Quantity of 2 required
    $6.16
Handle 3
Handle 3 Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Handle System – Part Number: 584860301
    Handle System
    Part Number: 584860301
      No Longer Available
  • 2
    Bail – Part Number: 584617502
    Bail
    Part Number: 584617502
      No Longer Available
  • 3
    Handle Assy – Part Number: 584860001
    Handle Assy
    Part Number: 584860001
      No Longer Available
  • 4
    Cap Nut – Part Number: 502305001
    Cap Nut
    Part Number: 502305001
      No Longer Available
  • 6
    Screw Itxpantt – Part Number: 505557702
    Screw Itxpantt
    Part Number: 505557702
      No Longer Available
  • 7
    Cable – Part Number: 522937403
    Cable
    Part Number: 522937403
      No Longer Available
  • 8
    Lever – Part Number: 504138301
    Lever
    Part Number: 504138301
      No Longer Available
  • 9
    Pen – Part Number: 505531101
    Pen
    Part Number: 505531101
      No Longer Available
  • 10
    Adjustment Disc – Part Number: 580776201
    Adjustment Disc
    Part Number: 580776201
      No Longer Available
  • 11
    Screw Itxpantt – Part Number: 502435203
    Screw Itxpantt
    Part Number: 502435203
      No Longer Available
  • 12
    Locking Nut – Part Number: 522919401
    Locking Nut
    Part Number: 522919401
      No Longer Available
  • 13
    Spring – Part Number: 504638101
    Spring
    Part Number: 504638101
      No Longer Available
  • 14
    Screw Itxpantt – Part Number: 505524601
    Screw Itxpantt
    Part Number: 505524601
      No Longer Available
  • 15
    Washer – Part Number: 531204961
    Washer
    Part Number: 531204961
      No Longer Available
  • 16
    Label – Part Number: 584824901
    Label
    Part Number: 584824901
      No Longer Available
  • 17
    Bracket – Part Number: 577701401
    Bracket
    Part Number: 577701401
      No Longer Available
  • 18
    Screw Itxpant – Part Number: 574391401
    Screw Itxpant
    Part Number: 574391401
      No Longer Available
  • 19
    Cable Holder – Part Number: 584211201
    Cable Holder
    Part Number: 584211201
      No Longer Available
  • 20
    Cable – Part Number: 577276602
    Cable
    Part Number: 577276602
      No Longer Available
  • 21
    Pin Retaining Screw – Part Number: 531205169
    Pin Retaining Screw
    Part Number: 531205169
      No Longer Available
  • 22
    Nut – Part Number: 731231601
    Nut
    Part Number: 731231601
      In Stock
    $6.16
  • 23
    Washer – Part Number: 531204961
    Washer
    Part Number: 531204961
      No Longer Available
  • 24
    Cap Nut – Part Number: 502305001
    Cap Nut
    Part Number: 502305001
      No Longer Available
Handle 4
Handle 4 Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Control – Part Number: 584861401
    Control
    Part Number: 584861401
      No Longer Available
  • 2
    Bail – Part Number: 584617502
    Bail
    Part Number: 584617502
      No Longer Available
  • 3
    Handle Assy – Part Number: 584860001
    Handle Assy
    Part Number: 584860001
      No Longer Available
  • 7
    Cable – Part Number: 585402007
    Cable
    Part Number: 585402007
      No Longer Available
  • 8
    Lever – Part Number: 504138301
    Lever
    Part Number: 504138301
      No Longer Available
  • 9
    Pen – Part Number: 505531101
    Pen
    Part Number: 505531101
      No Longer Available
  • 10
    Adjustment Disc – Part Number: 580776201
    Adjustment Disc
    Part Number: 580776201
      No Longer Available
  • 11
    Screw Itxpantt – Part Number: 502435203
    Screw Itxpantt
    Part Number: 502435203
      No Longer Available
  • 12
    Locking Nut – Part Number: 522919401
    Locking Nut
    Part Number: 522919401
      No Longer Available
  • 13
    Spring – Part Number: 504638101
    Spring
    Part Number: 504638101
      No Longer Available
  • 14
    Screw Itxpantt – Part Number: 505524601
    Screw Itxpantt
    Part Number: 505524601
      No Longer Available
  • 16
    Label – Part Number: 584824901
    Label
    Part Number: 584824901
      No Longer Available
  • 17
    Bracket – Part Number: 577701401
    Bracket
    Part Number: 577701401
      No Longer Available
  • 18
    Screw Itxpant – Part Number: 574391401
    Screw Itxpant
    Part Number: 574391401
      No Longer Available
  • 19
    Cable Holder – Part Number: 584211201
    Cable Holder
    Part Number: 584211201
      No Longer Available
  • 20
    Cable – Part Number: 577276602
    Cable
    Part Number: 577276602
      No Longer Available
  • 21
    Pin Retaining Screw – Part Number: 531205169
    Pin Retaining Screw
    Part Number: 531205169
      No Longer Available
  • 22
    Nut – Part Number: 731231601
    Nut
    Part Number: 731231601
      In Stock
    $6.16
  • 23
    Washer – Part Number: 531204961
    Washer
    Part Number: 531204961
      No Longer Available
  • 24
    Cap Nut – Part Number: 502305001
    Cap Nut
    Part Number: 502305001
      No Longer Available
Handle 5
Handle 5 Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Handle System – Part Number: 584860301
    Handle System
    Part Number: 584860301
      No Longer Available
  • 2
    Bail – Part Number: 584617502
    Bail
    Part Number: 584617502
      No Longer Available
  • 3
    Handle Assy – Part Number: 584860001
    Handle Assy
    Part Number: 584860001
      No Longer Available
  • 4
    Cap Nut – Part Number: 502305001
    Cap Nut
    Part Number: 502305001
      No Longer Available
  • 6
    Screw Itxpantt – Part Number: 505557702
    Screw Itxpantt
    Part Number: 505557702
      No Longer Available
  • 7
    Cable – Part Number: 522937403
    Cable
    Part Number: 522937403
      No Longer Available
  • 8
    Lever – Part Number: 504138301
    Lever
    Part Number: 504138301
      No Longer Available
  • 9
    Pen – Part Number: 505531101
    Pen
    Part Number: 505531101
      No Longer Available
  • 10
    Adjustment Disc – Part Number: 580776201
    Adjustment Disc
    Part Number: 580776201
      No Longer Available
  • 11
    Screw Itxpantt – Part Number: 502435203
    Screw Itxpantt
    Part Number: 502435203
      No Longer Available
  • 12
    Locking Nut – Part Number: 522919401
    Locking Nut
    Part Number: 522919401
      No Longer Available
  • 13
    Spring – Part Number: 504638101
    Spring
    Part Number: 504638101
      No Longer Available
  • 14
    Screw Itxpantt – Part Number: 505524601
    Screw Itxpantt
    Part Number: 505524601
      No Longer Available
  • 15
    Washer – Part Number: 531204961
    Washer
    Part Number: 531204961
      No Longer Available
  • 16
    Label – Part Number: 584824901
    Label
    Part Number: 584824901
      No Longer Available
  • 17
    Bracket – Part Number: 577701401
    Bracket
    Part Number: 577701401
      No Longer Available
  • 18
    Screw Itxpant – Part Number: 574391401
    Screw Itxpant
    Part Number: 574391401
      No Longer Available
  • 19
    Cable Holder – Part Number: 584211201
    Cable Holder
    Part Number: 584211201
      No Longer Available
  • 20
    Cable – Part Number: 577276602
    Cable
    Part Number: 577276602
      No Longer Available
  • 21
    Pin Retaining Screw – Part Number: 531205169
    Pin Retaining Screw
    Part Number: 531205169
      No Longer Available
  • 22
    Nut – Part Number: 731231601
    Nut
    Part Number: 731231601
      In Stock
    $6.16
  • 23
    Washer – Part Number: 531204961
    Washer
    Part Number: 531204961
      No Longer Available
  • 24
    Cap Nut – Part Number: 502305001
    Cap Nut
    Part Number: 502305001
      No Longer Available
Handle 6
Handle 6 Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Handle Assy – Part Number: 589695801
    Handle Assy
    Part Number: 589695801
      No Longer Available
  • 2
    Bail – Part Number: 587101702
    Bail
    Part Number: 587101702
      No Longer Available
  • 3
    Bail – Part Number: 587101802
    Bail
    Part Number: 587101802
      Special Order
    $29.88
  • 4
    Grip – Part Number: 587102503
    Grip
    Part Number: 587102503
      No Longer Available
  • 5
    Bushing – Part Number: 503320902
    Bushing
    Part Number: 503320902
      Special Order
    $7.13
  • 6
    Nut Flange - M6 – Part Number: 732251601
    Nut Flange - M6
    Part Number: 732251601
      Special Order
    $6.16
  • 7
    Control – Part Number: 582512002
    Control
    Part Number: 582512002
      No Longer Available
  • 8
    Connector – Part Number: 582904001
    Connector
    Part Number: 582904001
      No Longer Available
  • 9
    Cable Holder – Part Number: 579134601
    Cable Holder
    Part Number: 579134601
      Special Order
    $7.20
  • 10
    Wire – Part Number: 582105301
    Wire
    Part Number: 582105301
      No Longer Available
  • 10
    Cable opc, loncin – Part Number: 588204807
    Cable opc, loncin
    Part Number: 588204807
      No Longer Available
  • 11
    Wire – Part Number: 582105201
    Wire
    Part Number: 582105201
      No Longer Available
  • 12
    Washer – Part Number: 587780401
    Washer
    Part Number: 587780401
      Special Order
    $7.13
  • 13
    Bolt – Part Number: 588157302
    Bolt
    Part Number: 588157302
      Special Order
    $6.16
  • 14
    Washer – Part Number: 588157401
    Washer
    Part Number: 588157401
      Special Order
    $6.16
  • 15
    Nut Ml6M M8 – Part Number: 731431801
    Nut Ml6M M8
    Part Number: 731431801
      Special Order
    $6.16
  • 16
    Knob – Part Number: 587237201
    Knob
    Part Number: 587237201
      Special Order
    $14.28
  • 17
    Bolt – Part Number: 506570104
    Bolt
    Part Number: 506570104
      Special Order
    $7.73
  • 18
    Locknut M8 – Part Number: 732211801
    Locknut M8
    Part Number: 732211801
      In Stock
    $6.16
  • 19
    Washer – Part Number: 734182051
    Washer
    Part Number: 734182051
      Special Order
    $6.16
  • 20
    Wire – Part Number: 582873801
    Wire
    Part Number: 582873801
      No Longer Available
  • 22
    Eyelet – Part Number: 587102701
    Eyelet
    Part Number: 587102701
      Special Order
    $7.13
  • 23
    Screw Ehhfm – Part Number: 535475212
    Screw Ehhfm
    Part Number: 535475212
      In Stock
    Minimum Quantity of 2 required
    $6.16
Mower Deck / Cutting Deck
Mower Deck / Cutting Deck Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Screw Itxpantt – Part Number: 502435201
    Screw Itxpantt
    Part Number: 502435201
      No Longer Available
  • 2
    Nut Flange – Part Number: 504055601
    Nut Flange
    Part Number: 504055601
      No Longer Available
  • 3
    Pulley – Part Number: 504053301
    Pulley
    Part Number: 504053301
      No Longer Available
  • 4
    Belt – Part Number: 501986605
    Belt
    Part Number: 501986605
      Special Order
    $25.64
  • 5
    Spring – Part Number: 522024601
    Spring
    Part Number: 522024601
      No Longer Available
  • 6
    Lever – Part Number: 504048301
    Lever
    Part Number: 504048301
      No Longer Available
  • 7
    Gearbox – Part Number: 504048001
    Gearbox
    Part Number: 504048001
      No Longer Available
  • 8
    Screw Itxpant – Part Number: 502435301
    Screw Itxpant
    Part Number: 502435301
      No Longer Available
  • 9
    Nut – Part Number: 522024001
    Nut
    Part Number: 522024001
      No Longer Available
  • 10
    Spring – Part Number: 504048701
    Spring
    Part Number: 504048701
      No Longer Available
  • 11
    Bracket – Part Number: 504048601
    Bracket
    Part Number: 504048601
      No Longer Available
  • 13
    Handle Support – Part Number: 504000004
    Handle Support
    Part Number: 504000004
      No Longer Available
  • 14
    Connector – Part Number: 531205848
    Connector
    Part Number: 531205848
      No Longer Available
  • 15
    Belt Guide – Part Number: 522612301
    Belt Guide
    Part Number: 522612301
      No Longer Available
  • 16
    Skid Plate – Part Number: 504641501
    Skid Plate
    Part Number: 504641501
      No Longer Available
  • 17
    Handle Support – Part Number: 504003204
    Handle Support
    Part Number: 504003204
      No Longer Available
  • 18
    Bolt – Part Number: 506558302
    Bolt
    Part Number: 506558302
      No Longer Available
  • 19
    E-clip – Part Number: 735310920
    E-clip
    Part Number: 735310920
      On Order
    $6.16
  • 21
    Shaft – Part Number: 504625001
    Shaft
    Part Number: 504625001
      No Longer Available
  • 22
    Lock Ring – Part Number: 504702801
    Lock Ring
    Part Number: 504702801
      No Longer Available
  • 23
    Washer – Part Number: 505221401
    Washer
    Part Number: 505221401
      No Longer Available
  • 24
    Ball Bearing – Part Number: 738210104
    Ball Bearing
    Part Number: 738210104
      In Stock
    $7.73
  • 25
    Wheel Assy – Part Number: 584142201
    Wheel Assy
    Part Number: 584142201
      No Longer Available
  • 27
    Screw – Part Number: 574259401
    Screw
    Part Number: 574259401
      No Longer Available
  • 28
    Hub Cap – Part Number: 584159301
    Hub Cap
    Part Number: 584159301
      Special Order
    $8.56
  • 29
    Nut Cap – Part Number: 584159401
    Nut Cap
    Part Number: 584159401
      Special Order
    $8.56
  • 30
    Wheel Assy – Part Number: 584611601
    Wheel Assy
    Part Number: 584611601
      Special Order
    $32.48
  • 31
    Dust Cover – Part Number: 504624101
    Dust Cover
    Part Number: 504624101
      No Longer Available
  • 32
    Pinion – Part Number: 544342301
    Pinion
    Part Number: 544342301
      Special Order
    $11.43
  • 33
    Link Arm Assy – Part Number: 504709804
    Link Arm Assy
    Part Number: 504709804
      No Longer Available
  • 35
    Link Arm Assy – Part Number: 504709802
    Link Arm Assy
    Part Number: 504709802
      No Longer Available
  • 36
    Bracket – Part Number: 504624901
    Bracket
    Part Number: 504624901
      No Longer Available
  • 39
    Nut – Part Number: 505521001
    Nut
    Part Number: 505521001
      No Longer Available
  • 40
    Front Cover Assy – Part Number: 583901801
    Front Cover Assy
    Part Number: 583901801
      No Longer Available
  • 41
    Skid Plate – Part Number: 502625401
    Skid Plate
    Part Number: 502625401
      No Longer Available
  • 42
    Rod – Part Number: 584810702
    Rod
    Part Number: 584810702
      No Longer Available
  • 44
    Transversal Rod – Part Number: 574406001
    Transversal Rod
    Part Number: 574406001
      No Longer Available
  • 46
    Chassis – Part Number: 505397003
    Chassis
    Part Number: 505397003
      No Longer Available
  • 47
    Lockwasher – Part Number: 735313621
    Lockwasher
    Part Number: 735313621
      No Longer Available
  • 48
    Lever – Part Number: 504838201
    Lever
    Part Number: 504838201
      No Longer Available
  • 49
    Knob – Part Number: 522598501
    Knob
    Part Number: 522598501
      No Longer Available
  • 50
    Rear Cover – Part Number: 505201902
    Rear Cover
    Part Number: 505201902
      No Longer Available
  • 52
    Hatch – Part Number: 505202101
    Hatch
    Part Number: 505202101
      No Longer Available
  • 53
    Screw Itxpantt – Part Number: 502435201
    Screw Itxpantt
    Part Number: 502435201
      No Longer Available
  • 54
    Mulch Kit – Part Number: 582044501
    Mulch Kit
    Part Number: 582044501
      No Longer Available
  • 55
    Mulch Plug – Part Number: 505151401
    Mulch Plug
    Part Number: 505151401
      No Longer Available
  • 56
    Mower Blade – Part Number: 502881410
    Mower Blade
    Part Number: 502881410
      No Longer Available
Mower Deck / Cutting Deck 2
Mower Deck / Cutting Deck 2 Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Chassis – Part Number: 501704801
    Chassis
    Part Number: 501704801
      No Longer Available
  • 2
    Handle Support – Part Number: 587212102
    Handle Support
    Part Number: 587212102
      No Longer Available
  • 3
    Handle Support – Part Number: 587212302
    Handle Support
    Part Number: 587212302
      No Longer Available
  • 4
    Screw Itxpant – Part Number: 578175802
    Screw Itxpant
    Part Number: 578175802
      No Longer Available
  • 5
    Spring – Part Number: 588827701
    Spring
    Part Number: 588827701
      No Longer Available
  • 6
    Cover – Part Number: 587095401
    Cover
    Part Number: 587095401
      No Longer Available
  • 7
    Strap – Part Number: 579317401
    Strap
    Part Number: 579317401
      No Longer Available
  • 8
    Hatch – Part Number: 501716101
    Hatch
    Part Number: 501716101
      No Longer Available
  • 9
    Axle – Part Number: 586984602
    Axle
    Part Number: 586984602
      No Longer Available
  • 10
    Spring – Part Number: 587101501
    Spring
    Part Number: 587101501
      No Longer Available
  • 11
    Hatch – Part Number: 587101403
    Hatch
    Part Number: 587101403
      No Longer Available
  • 12
    Screw Itxpant – Part Number: 502435301
    Screw Itxpant
    Part Number: 502435301
      No Longer Available
  • 13
    Rod – Part Number: 588827801
    Rod
    Part Number: 588827801
      No Longer Available
  • 14
    Shaft – Part Number: 587687001
    Shaft
    Part Number: 587687001
      No Longer Available
  • 15
    Retaining Ring – Part Number: 735311220
    Retaining Ring
    Part Number: 735311220
      No Longer Available
  • 16
    Link Arm – Part Number: 587072501
    Link Arm
    Part Number: 587072501
      No Longer Available
  • 17
    Link Arm – Part Number: 587072401
    Link Arm
    Part Number: 587072401
      No Longer Available
  • 18
     – Part Number: 501861001
    Part Number: 501861001
      No Longer Available
  • 19
    Tube – Part Number: 579682802
    Tube
    Part Number: 579682802
      No Longer Available
  • 20
    Dust Cover – Part Number: 588751801
    Dust Cover
    Part Number: 588751801
      No Longer Available
  • 21
    Wheel Axle – Part Number: 587072603
    Wheel Axle
    Part Number: 587072603
      No Longer Available
  • 22
    Wheel Axle – Part Number: 587072604
    Wheel Axle
    Part Number: 587072604
      No Longer Available
  • 23
    Washer – Part Number: 577092801
    Washer
    Part Number: 577092801
      Special Order
    $6.16
  • 24
    Nut – Part Number: 587990901
    Nut
    Part Number: 587990901
      No Longer Available
  • 25
    Wheel Assy – Part Number: 588749601
    Wheel Assy
    Part Number: 588749601
      No Longer Available
  • 26
    Wheel Assy – Part Number: 588749701
    Wheel Assy
    Part Number: 588749701
      No Longer Available
  • 27
    Hub Cap – Part Number: 588752001
    Hub Cap
    Part Number: 588752001
      No Longer Available
  • 28
    Hub Cap – Part Number: 588752101
    Hub Cap
    Part Number: 588752101
      No Longer Available
  • 29
    Nut Cap – Part Number: 584159401
    Nut Cap
    Part Number: 584159401
      Special Order
    $8.56
  • 30
    Belt Cover – Part Number: 501715501
    Belt Cover
    Part Number: 501715501
      No Longer Available
  • 31
    Skid Plate – Part Number: 501910301
    Skid Plate
    Part Number: 501910301
      No Longer Available
  • 32
    Mulch Kit – Part Number: 582680601
    Mulch Kit
    Part Number: 582680601
      No Longer Available
  • 33
    Mulch Plug – Part Number: 582362701
    Mulch Plug
    Part Number: 582362701
      No Longer Available
  • 34
    Mower Blade – Part Number: 588903910
    Mower Blade
    Part Number: 588903910
      No Longer Available
  • 35
    Distance – Part Number: 582333101
    Distance
    Part Number: 582333101
      No Longer Available
Mower Deck / Cutting Deck 3
Mower Deck / Cutting Deck 3 Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Screw Itxpantt – Part Number: 502435201
    Screw Itxpantt
    Part Number: 502435201
      No Longer Available
  • 2
    Nut Flange – Part Number: 504055601
    Nut Flange
    Part Number: 504055601
      No Longer Available
  • 3
    Pulley – Part Number: 504053301
    Pulley
    Part Number: 504053301
      No Longer Available
  • 4
    Belt – Part Number: 501986605
    Belt
    Part Number: 501986605
      Special Order
    $25.64
  • 5
    Spring – Part Number: 522024601
    Spring
    Part Number: 522024601
      No Longer Available
  • 6
    Lever – Part Number: 504048301
    Lever
    Part Number: 504048301
      No Longer Available
  • 7
    Gearbox – Part Number: 504048001
    Gearbox
    Part Number: 504048001
      No Longer Available
  • 8
    Screw Itxpant – Part Number: 502435301
    Screw Itxpant
    Part Number: 502435301
      No Longer Available
  • 9
    Nut – Part Number: 522024001
    Nut
    Part Number: 522024001
      No Longer Available
  • 10
    Spring – Part Number: 504048701
    Spring
    Part Number: 504048701
      No Longer Available
  • 11
    Bracket – Part Number: 504048601
    Bracket
    Part Number: 504048601
      No Longer Available
  • 13
    Handle Support – Part Number: 504000004
    Handle Support
    Part Number: 504000004
      No Longer Available
  • 14
    Connector – Part Number: 531205848
    Connector
    Part Number: 531205848
      No Longer Available
  • 15
    Belt Guide – Part Number: 522612301
    Belt Guide
    Part Number: 522612301
      No Longer Available
  • 16
    Skid Plate – Part Number: 504641501
    Skid Plate
    Part Number: 504641501
      No Longer Available
  • 17
    Handle Support – Part Number: 504003204
    Handle Support
    Part Number: 504003204
      No Longer Available
  • 18
    Bolt – Part Number: 506558302
    Bolt
    Part Number: 506558302
      No Longer Available
  • 19
    E-clip – Part Number: 735310920
    E-clip
    Part Number: 735310920
      On Order
    $6.16
  • 21
    Shaft – Part Number: 504625001
    Shaft
    Part Number: 504625001
      No Longer Available
  • 22
    Lock Ring – Part Number: 504702801
    Lock Ring
    Part Number: 504702801
      No Longer Available
  • 23
    Washer – Part Number: 505221401
    Washer
    Part Number: 505221401
      No Longer Available
  • 24
    Ball Bearing – Part Number: 738210104
    Ball Bearing
    Part Number: 738210104
      In Stock
    $7.73
  • 25
    Wheel Assy – Part Number: 584142201
    Wheel Assy
    Part Number: 584142201
      No Longer Available
  • 27
    Screw – Part Number: 574259401
    Screw
    Part Number: 574259401
      No Longer Available
  • 28
    Hub Cap – Part Number: 584159301
    Hub Cap
    Part Number: 584159301
      Special Order
    $8.56
  • 29
    Nut Cap – Part Number: 584159401
    Nut Cap
    Part Number: 584159401
      Special Order
    $8.56
  • 30
    Wheel Assy – Part Number: 584611601
    Wheel Assy
    Part Number: 584611601
      Special Order
    $32.48
  • 31
    Dust Cover – Part Number: 504624101
    Dust Cover
    Part Number: 504624101
      No Longer Available
  • 32
    Pinion – Part Number: 544342301
    Pinion
    Part Number: 544342301
      Special Order
    $11.43
  • 33
    Link Arm Assy – Part Number: 504709804
    Link Arm Assy
    Part Number: 504709804
      No Longer Available
  • 35
    Link Arm Assy – Part Number: 504709802
    Link Arm Assy
    Part Number: 504709802
      No Longer Available
  • 36
    Bracket – Part Number: 504624901
    Bracket
    Part Number: 504624901
      No Longer Available
  • 39
    Nut – Part Number: 505521001
    Nut
    Part Number: 505521001
      No Longer Available
  • 40
    Front Cover Assy – Part Number: 583901801
    Front Cover Assy
    Part Number: 583901801
      No Longer Available
  • 41
    Skid Plate – Part Number: 502625401
    Skid Plate
    Part Number: 502625401
      No Longer Available
  • 42
    Rod – Part Number: 584810702
    Rod
    Part Number: 584810702
      No Longer Available
  • 44
    Transversal Rod – Part Number: 574406001
    Transversal Rod
    Part Number: 574406001
      No Longer Available
  • 46
    Chassis – Part Number: 505397003
    Chassis
    Part Number: 505397003
      No Longer Available
  • 47
    Lockwasher – Part Number: 735313621
    Lockwasher
    Part Number: 735313621
      No Longer Available
  • 48
    Lever – Part Number: 504838201
    Lever
    Part Number: 504838201
      No Longer Available
  • 49
    Knob – Part Number: 522598501
    Knob
    Part Number: 522598501
      No Longer Available
  • 50
    Rear Cover – Part Number: 505201902
    Rear Cover
    Part Number: 505201902
      No Longer Available
  • 52
    Hatch – Part Number: 505202101
    Hatch
    Part Number: 505202101
      No Longer Available
  • 53
    Screw Itxpantt – Part Number: 502435201
    Screw Itxpantt
    Part Number: 502435201
      No Longer Available
  • 54
    Mulch Kit – Part Number: 582044501
    Mulch Kit
    Part Number: 582044501
      No Longer Available
  • 55
    Mulch Plug – Part Number: 505151401
    Mulch Plug
    Part Number: 505151401
      No Longer Available
  • 56
    Mower Blade – Part Number: 502881410
    Mower Blade
    Part Number: 502881410
      No Longer Available
Mower Deck / Cutting Deck 4
Mower Deck / Cutting Deck 4 Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Chassis – Part Number: 501704801
    Chassis
    Part Number: 501704801
      No Longer Available
  • 2
    Handle Support – Part Number: 587212102
    Handle Support
    Part Number: 587212102
      No Longer Available
  • 3
    Handle Support – Part Number: 587212302
    Handle Support
    Part Number: 587212302
      No Longer Available
  • 4
    Screw Itxpant – Part Number: 578175802
    Screw Itxpant
    Part Number: 578175802
      No Longer Available
  • 5
    Spring – Part Number: 588827701
    Spring
    Part Number: 588827701
      No Longer Available
  • 6
    Cover – Part Number: 587095401
    Cover
    Part Number: 587095401
      No Longer Available
  • 7
    Strap – Part Number: 579317401
    Strap
    Part Number: 579317401
      No Longer Available
  • 8
    Hatch – Part Number: 501716101
    Hatch
    Part Number: 501716101
      No Longer Available
  • 9
    Axle – Part Number: 586984602
    Axle
    Part Number: 586984602
      No Longer Available
  • 10
    Spring – Part Number: 587101501
    Spring
    Part Number: 587101501
      No Longer Available
  • 11
    Hatch – Part Number: 587101403
    Hatch
    Part Number: 587101403
      No Longer Available
  • 12
    Screw Itxpant – Part Number: 502435301
    Screw Itxpant
    Part Number: 502435301
      No Longer Available
  • 13
    Rod – Part Number: 588827801
    Rod
    Part Number: 588827801
      No Longer Available
  • 14
    Shaft – Part Number: 587687001
    Shaft
    Part Number: 587687001
      No Longer Available
  • 15
    Retaining Ring – Part Number: 735311220
    Retaining Ring
    Part Number: 735311220
      No Longer Available
  • 16
    Link Arm – Part Number: 587072501
    Link Arm
    Part Number: 587072501
      No Longer Available
  • 17
    Link Arm – Part Number: 587072401
    Link Arm
    Part Number: 587072401
      No Longer Available
  • 18
     – Part Number: 501861001
    Part Number: 501861001
      No Longer Available
  • 19
    Tube – Part Number: 579682802
    Tube
    Part Number: 579682802
      No Longer Available
  • 20
    Dust Cover – Part Number: 588751801
    Dust Cover
    Part Number: 588751801
      No Longer Available
  • 21
    Wheel Axle – Part Number: 587072603
    Wheel Axle
    Part Number: 587072603
      No Longer Available
  • 22
    Wheel Axle – Part Number: 587072604
    Wheel Axle
    Part Number: 587072604
      No Longer Available
  • 23
    Washer – Part Number: 577092801
    Washer
    Part Number: 577092801
      Special Order
    $6.16
  • 24
    Nut – Part Number: 587990901
    Nut
    Part Number: 587990901
      No Longer Available
  • 25
    Wheel Assy – Part Number: 588749601
    Wheel Assy
    Part Number: 588749601
      No Longer Available
  • 26
    Wheel Assy – Part Number: 588749701
    Wheel Assy
    Part Number: 588749701
      No Longer Available
  • 27
    Hub Cap – Part Number: 588752001
    Hub Cap
    Part Number: 588752001
      No Longer Available
  • 28
    Hub Cap – Part Number: 588752101
    Hub Cap
    Part Number: 588752101
      No Longer Available
  • 29
    Nut Cap – Part Number: 584159401
    Nut Cap
    Part Number: 584159401
      Special Order
    $8.56
  • 30
    Belt Cover – Part Number: 501715501
    Belt Cover
    Part Number: 501715501
      No Longer Available
  • 31
    Skid Plate – Part Number: 501910301
    Skid Plate
    Part Number: 501910301
      No Longer Available
  • 32
    Mulch Kit – Part Number: 582680601
    Mulch Kit
    Part Number: 582680601
      No Longer Available
  • 33
    Mulch Plug – Part Number: 582362701
    Mulch Plug
    Part Number: 582362701
      No Longer Available
  • 34
    Mower Blade – Part Number: 588903910
    Mower Blade
    Part Number: 588903910
      No Longer Available
  • 35
    Distance – Part Number: 582333101
    Distance
    Part Number: 582333101
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
