Husqvarna Lc 247sp Lawn Mower Replacement Parts For Model LC247SP

We Sell Only Genuine Husqvarna Parts

Popular Parts for LC247SP

Search Within Model

Questions & Answers for Husqvarna LC247SP
Browse all Parts Search by Area
Bagger Diagram and Parts List for  Husqvarna Lawn Mower
Bagger
Engine Diagram and Parts List for  Husqvarna Lawn Mower
Engine
Engine 2 Diagram and Parts List for  Husqvarna Lawn Mower
Engine 2
Handle Diagram and Parts List for  Husqvarna Lawn Mower
Handle
Mower Deck / Cutting Deck Diagram and Parts List for  Husqvarna Lawn Mower
Mower Deck / Cutting Deck
Previous Showing All Parts Next
Bagger

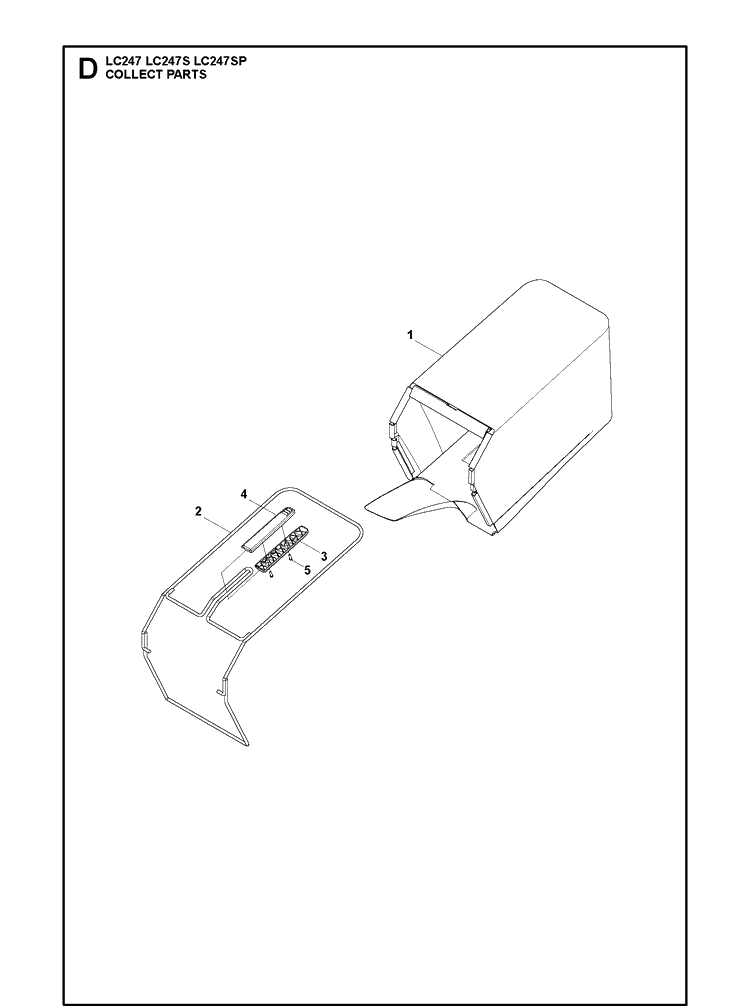

Bagger Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Grassbag – Part Number: 587292301
    Grassbag
    Part Number: 587292301
      No Longer Available
  • 2
    Frame – Part Number: 587182001
    Frame
    Part Number: 587182001
      No Longer Available
  • 3
    Handle – Part Number: 588188502
    Handle
    Part Number: 588188502
      Special Order
    $9.98
  • 4
    Handle – Part Number: 588188402
    Handle
    Part Number: 588188402
      Special Order
    $8.56
  • 5
    Screw Itxpant – Part Number: 502435301
    Screw Itxpant
    Part Number: 502435301
      No Longer Available
Engine

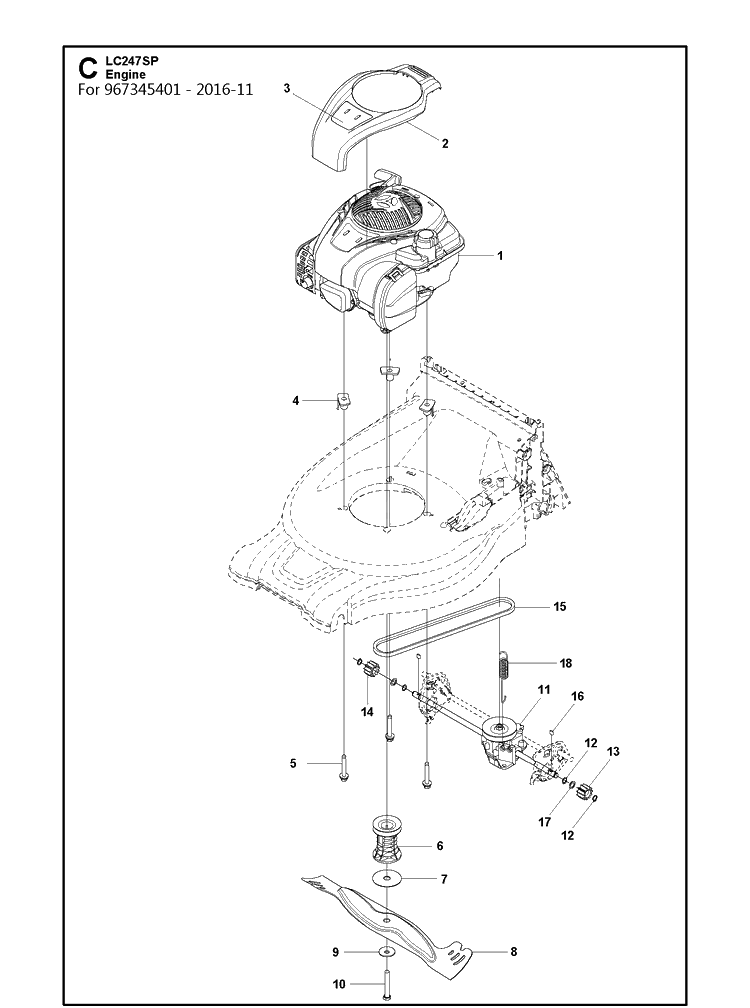

Engine Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Engine – Part Number: 588639001
    Engine
    Part Number: 588639001
      No Longer Available
  • 2
    Shroud – Part Number: 588878701
    Shroud
    Part Number: 588878701
      No Longer Available
  • 3
    Decal – Part Number: 588888502
    Decal
    Part Number: 588888502
      No Longer Available
  • 4
    Sleeve – Part Number: 578295101
    Sleeve
    Part Number: 578295101
      No Longer Available
  • 5
    Screw Ehhft – Part Number: 578294801
    Screw Ehhft
    Part Number: 578294801
      No Longer Available
  • 6
    Blade Support – Part Number: 588645701
    Blade Support
    Part Number: 588645701
      No Longer Available
  • 7
    Washer – Part Number: 503259401
    Washer
    Part Number: 503259401
      Special Order
    $5.17
  • 8
    Blade – Part Number: 588275510
    Blade
    Part Number: 588275510
      No Longer Available
  • 9
    Spring – Part Number: 503332501
    Spring
    Part Number: 503332501
      Special Order
    $7.20
  • 10
    Screw Ehhi – Part Number: 504456403
    Screw Ehhi
    Part Number: 504456403
      No Longer Available
  • 11
    Transmission – Part Number: 582370301
    Transmission
    Part Number: 582370301
      No Longer Available
  • 12
    Circlip – Part Number: 735311401
    Circlip
    Part Number: 735311401
      No Longer Available
  • 13
    Pinion – Part Number: 501869702
    Pinion
    Part Number: 501869702
      No Longer Available
  • 14
    Pinion – Part Number: 501869701
    Pinion
    Part Number: 501869701
      No Longer Available
  • 15
    Belt – Part Number: 589324604
    Belt
    Part Number: 589324604
      No Longer Available
  • 16
    Pin – Part Number: 582041101
    Pin
    Part Number: 582041101
      No Longer Available
  • 17
    Washer – Part Number: 504460801
    Washer
    Part Number: 504460801
      No Longer Available
  • 18
    Spring – Part Number: 582362001
    Spring
    Part Number: 582362001
      No Longer Available
Engine 2

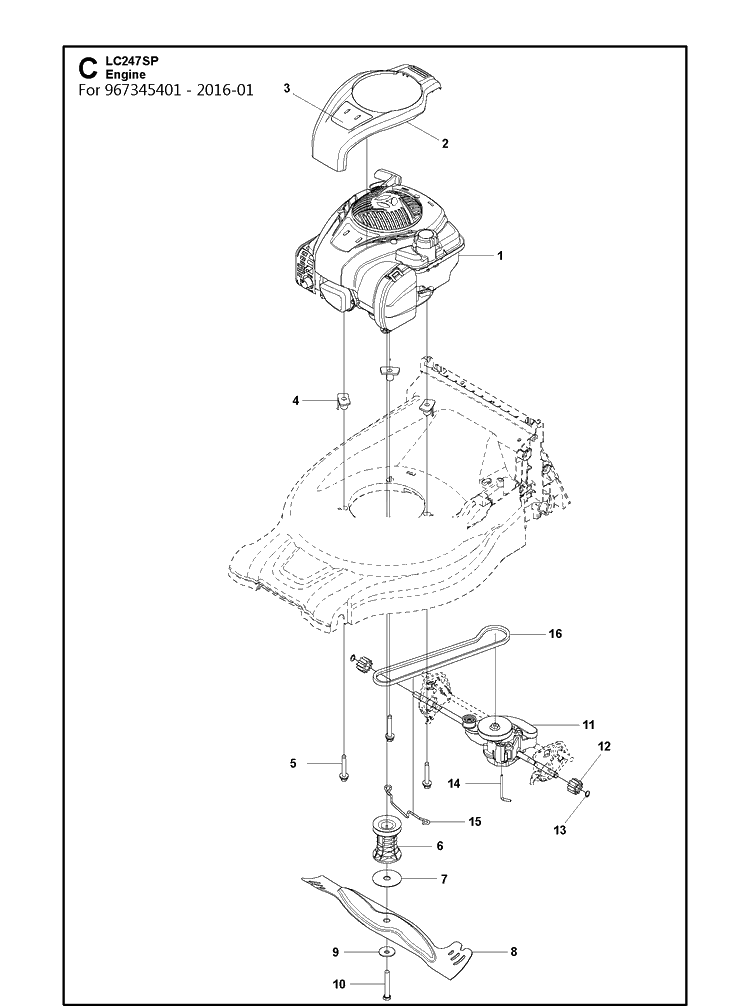

Engine 2 Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Engine – Part Number: 588639001
    Engine
    Part Number: 588639001
      No Longer Available
  • 2
    Shroud – Part Number: 588878701
    Shroud
    Part Number: 588878701
      No Longer Available
  • 3
    Decal – Part Number: 588888502
    Decal
    Part Number: 588888502
      No Longer Available
  • 4
    Sleeve – Part Number: 578295101
    Sleeve
    Part Number: 578295101
      No Longer Available
  • 5
    Screw Ehhft – Part Number: 578294801
    Screw Ehhft
    Part Number: 578294801
      No Longer Available
  • 6
    Blade Support – Part Number: 588645701
    Blade Support
    Part Number: 588645701
      No Longer Available
  • 7
    Washer – Part Number: 503259401
    Washer
    Part Number: 503259401
      Special Order
    $5.17
  • 8
    Blade – Part Number: 588275510
    Blade
    Part Number: 588275510
      No Longer Available
  • 9
    Spring – Part Number: 503332501
    Spring
    Part Number: 503332501
      Special Order
    $7.20
  • 10
    Screw Ehhi – Part Number: 504456403
    Screw Ehhi
    Part Number: 504456403
      No Longer Available
  • 11
    Gearbox – Part Number: 587182101
    Gearbox
    Part Number: 587182101
      No Longer Available
  • 12
    Pinion – Part Number: 544342301
    Pinion
    Part Number: 544342301
      Special Order
    $11.43
  • 13
    Circlip – Part Number: 735311401
    Circlip
    Part Number: 735311401
      No Longer Available
  • 14
    Belt Guide – Part Number: 587938601
    Belt Guide
    Part Number: 587938601
      No Longer Available
  • 15
    Belt Guide – Part Number: 587938501
    Belt Guide
    Part Number: 587938501
      No Longer Available
  • 16
    Belt – Part Number: 589563301
    Belt
    Part Number: 589563301
      No Longer Available
Handle

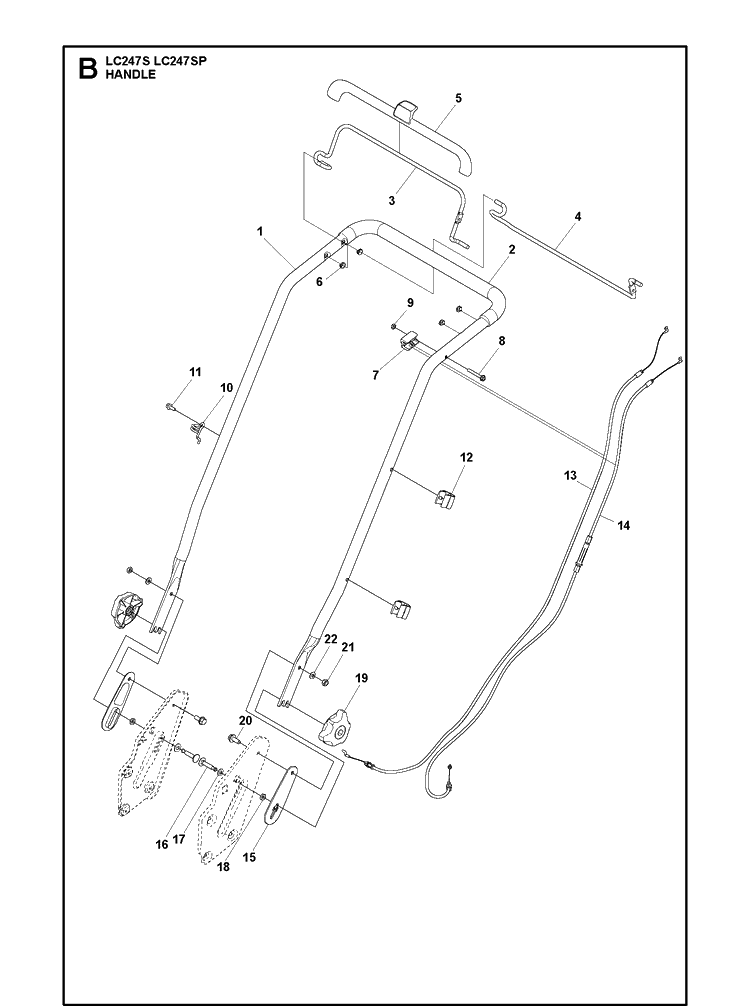

Handle Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Handle – Part Number: 582818102
    Handle
    Part Number: 582818102
      No Longer Available
  • 2
    Tube – Part Number: 501110101
    Tube
    Part Number: 501110101
      Special Order
    $25.71
  • 3
    Bail – Part Number: 587101702
    Bail
    Part Number: 587101702
      No Longer Available
  • 4
    Bail – Part Number: 587101802
    Bail
    Part Number: 587101802
      Special Order
    $29.88
  • 5
    Grip – Part Number: 587102502
    Grip
    Part Number: 587102502
      No Longer Available
  • 6
    Bushing – Part Number: 503320901
    Bushing
    Part Number: 503320901
      No Longer Available
  • 7
    Bracket – Part Number: 531208043
    Bracket
    Part Number: 531208043
      No Longer Available
  • 8
    Screw Ehhfm – Part Number: 535475245
    Screw Ehhfm
    Part Number: 535475245
      Special Order
    $6.16
  • 9
    Nut Flange - M6 – Part Number: 732251601
    Nut Flange - M6
    Part Number: 732251601
      Special Order
    $6.16
  • 10
    Eyelet – Part Number: 587102701
    Eyelet
    Part Number: 587102701
      Special Order
    $7.13
  • 11
    Screw Ehhfm – Part Number: 535475212
    Screw Ehhfm
    Part Number: 535475212
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 12
    Cable Holder – Part Number: 579134601
    Cable Holder
    Part Number: 579134601
      Special Order
    $7.20
  • 13
    Wire – Part Number: 582105301
    Wire
    Part Number: 582105301
      No Longer Available
  • 14
    Wire – Part Number: 582105201
    Wire
    Part Number: 582105201
      No Longer Available
  • 15
    Washer – Part Number: 587780401
    Washer
    Part Number: 587780401
      Special Order
    $7.13
  • 16
    Bolt – Part Number: 588157302
    Bolt
    Part Number: 588157302
      Special Order
    $6.16
  • 17
    Washer – Part Number: 588157401
    Washer
    Part Number: 588157401
      Special Order
    $6.16
  • 18
    Nut Ml6M M8 – Part Number: 731431801
    Nut Ml6M M8
    Part Number: 731431801
      Special Order
    $6.16
  • 19
    Knob – Part Number: 587237201
    Knob
    Part Number: 587237201
      Special Order
    $14.28
  • 20
    Bolt – Part Number: 506570104
    Bolt
    Part Number: 506570104
      Special Order
    $7.73
  • 21
    Locknut M8 – Part Number: 732211801
    Locknut M8
    Part Number: 732211801
      In Stock
    $6.16
  • 22
    Washer – Part Number: 734182051
    Washer
    Part Number: 734182051
      Special Order
    $6.16
Mower Deck / Cutting Deck
Mower Deck / Cutting Deck Diagram and Parts List for  Husqvarna Lawn Mower
  • 1
    Chassis – Part Number: 587151003
    Chassis
    Part Number: 587151003
      No Longer Available
  • 2
    Label – Part Number: 584805301
    Label
    Part Number: 584805301
      No Longer Available
  • 3
    Handle Support – Part Number: 587212102
    Handle Support
    Part Number: 587212102
      No Longer Available
  • 4
    Handle Support – Part Number: 587212302
    Handle Support
    Part Number: 587212302
      No Longer Available
  • 5
    Screw Itxpant – Part Number: 578175802
    Screw Itxpant
    Part Number: 578175802
      No Longer Available
  • 6
    Spring – Part Number: 587674401
    Spring
    Part Number: 587674401
      No Longer Available
  • 7
    Cover – Part Number: 587095402
    Cover
    Part Number: 587095402
      No Longer Available
  • 8
    Strap – Part Number: 579317401
    Strap
    Part Number: 579317401
      No Longer Available
  • 9
    Hatch – Part Number: 587101403
    Hatch
    Part Number: 587101403
      No Longer Available
  • 10
    Axle – Part Number: 586984601
    Axle
    Part Number: 586984601
      No Longer Available
  • 11
    Spring – Part Number: 587101501
    Spring
    Part Number: 587101501
      No Longer Available
  • 12
    Cover Half – Part Number: 587203701
    Cover Half
    Part Number: 587203701
      No Longer Available
  • 13
    Cover Half – Part Number: 587203801
    Cover Half
    Part Number: 587203801
      No Longer Available
  • 14
    Button – Part Number: 587697401
    Button
    Part Number: 587697401
      No Longer Available
  • 15
    Spring – Part Number: 589597601
    Spring
    Part Number: 589597601
      No Longer Available
  • 16
    Screw Itxpant – Part Number: 502435301
    Screw Itxpant
    Part Number: 502435301
      No Longer Available
  • 17
    Rod – Part Number: 587160801
    Rod
    Part Number: 587160801
      No Longer Available
  • 18
    Shaft – Part Number: 587687001
    Shaft
    Part Number: 587687001
      No Longer Available
  • 19
    Retaining Ring – Part Number: 735311220
    Retaining Ring
    Part Number: 735311220
      No Longer Available
  • 20
    Link Arm – Part Number: 587072501
    Link Arm
    Part Number: 587072501
      No Longer Available
  • 21
    Link Arm – Part Number: 587072401
    Link Arm
    Part Number: 587072401
      No Longer Available
  • 22
     – Part Number: 501861001
    Part Number: 501861001
      No Longer Available
  • 23
    Tube – Part Number: 579682802
    Tube
    Part Number: 579682802
      No Longer Available
  • 24
    Pinion – Part Number: 544342301
    Pinion
    Part Number: 544342301
      Special Order
    $11.43
  • 25
    Circlip – Part Number: 735311401
    Circlip
    Part Number: 735311401
      No Longer Available
  • 26
    Dust Cover – Part Number: 587204002
    Dust Cover
    Part Number: 587204002
      No Longer Available
  • 27
    Wheel Axle – Part Number: 587072601
    Wheel Axle
    Part Number: 587072601
      No Longer Available
  • 28
    Wheel Axle – Part Number: 587072602
    Wheel Axle
    Part Number: 587072602
      No Longer Available
  • 29
    Washer – Part Number: 577092801
    Washer
    Part Number: 577092801
      Special Order
    $6.16
  • 30
    Nut – Part Number: 587990901
    Nut
    Part Number: 587990901
      No Longer Available
  • 31
    Wheel Assy – Part Number: 584142203
    Wheel Assy
    Part Number: 584142203
      No Longer Available
  • 31
    Wheel Assy – Part Number: 582305701
    Wheel Assy
    Part Number: 582305701
      No Longer Available
  • 32
    Wheel Assy – Part Number: 587631501
    Wheel Assy
    Part Number: 587631501
      No Longer Available
  • 33
    Hub Cap – Part Number: 584159301
    Hub Cap
    Part Number: 584159301
      Special Order
    $8.56
  • 34
    Hub Cap – Part Number: 587632701
    Hub Cap
    Part Number: 587632701
      No Longer Available
  • 35
    Nut Cap – Part Number: 584159401
    Nut Cap
    Part Number: 584159401
      Special Order
    $8.56
  • 35
    Nut – Part Number: 587990901
    Nut
    Part Number: 587990901
      No Longer Available
  • 36
    Belt Cover – Part Number: 587199901
    Belt Cover
    Part Number: 587199901
      No Longer Available
  • 36
    Belt Cover – Part Number: 587199902
    Belt Cover
    Part Number: 587199902
      No Longer Available
  • 37
    Skid Plate – Part Number: 588202701
    Skid Plate
    Part Number: 588202701
      No Longer Available
  • 38
    Mulch Kit – Part Number: 589214801
    Mulch Kit
    Part Number: 589214801
      No Longer Available
  • 39
    Mulch Plug – Part Number: 587702701
    Mulch Plug
    Part Number: 587702701
      No Longer Available
  • 40
    Mower Blade – Part Number: 588275701
    Mower Blade
    Part Number: 588275701
      No Longer Available
  • 41
    Thread Insert – Part Number: 589018701
    Thread Insert
    Part Number: 589018701
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
