Homelite Parts

Homelite Walk-Behind Lawn Mower Replacement Parts For Model HMB-21P4

We Sell Only Genuine Homelite Parts

Popular Parts for Homelite HMB-21P4

Search Within Model

Browse all Parts Search by Area
Bagger Diagram and Parts List for HMB-21P4  Homelite Lawn Mower
Bagger
Drive Assembly Diagram and Parts List for HMB-21P4  Homelite Lawn Mower
Drive Assembly
Handle Assembly Diagram and Parts List for HMB-21P4  Homelite Lawn Mower
Handle Assembly
Mower Housing Diagram and Parts List for HMB-21P4  Homelite Lawn Mower
Mower Housing
Previous Showing All Parts Next
Bagger

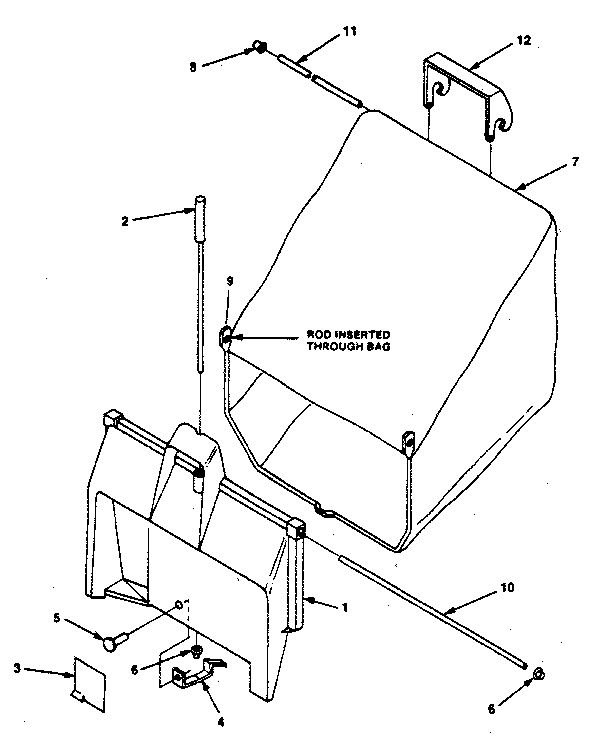

Bagger Diagram and Parts List for HMB-21P4  Homelite Lawn Mower
Drive Assembly

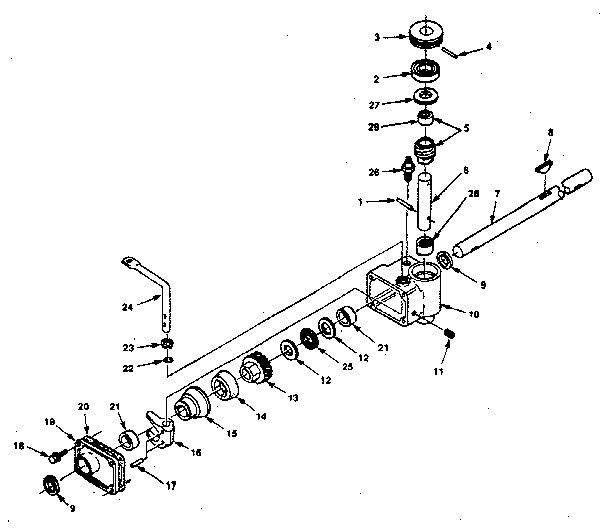

Drive Assembly Diagram and Parts List for HMB-21P4  Homelite Lawn Mower
  • 1
    Pin – Part Number: JA461415
    Pin
    Part Number: JA461415
      No Longer Available
  • 2
    Bearing – Part Number: JA990499
    Bearing
    Part Number: JA990499
      No Longer Available
  • 3
    Pulley – Part Number: JA991229
    Pulley
    Part Number: JA991229
      No Longer Available
  • 4
    Pin – Part Number: JA461414
    Pin
    Part Number: JA461414
      No Longer Available
  • 5
    Worm & Spacer – Part Number: JA990642
    Worm & Spacer
    Part Number: JA990642
      No Longer Available
  • 6
    Shaft- Worm – Part Number: JA990525
    Shaft- Worm
    Part Number: JA990525
      No Longer Available
  • 7
    Shaft- Drive – Part Number: JA992980
    Shaft- Drive
    Part Number: JA992980
      No Longer Available
  • 8
    Key – Part Number: JA463101
    Key
    Part Number: JA463101
      No Longer Available
  • 9
    Seal – Part Number: JA376110
    Seal
    Part Number: JA376110
      Special Order
    $9.33
  • 10
    Gear Reducer Housing Assembly. – Part Number: JA990529
    Gear Reducer Housing Assembly.
    Part Number: JA990529
      No Longer Available
  • 11
    Plug – Part Number: JA472007
    Plug
    Part Number: JA472007
      No Longer Available
  • 12
    Race- Bearing – Part Number: JA990446
    Race- Bearing
    Part Number: JA990446
      No Longer Available
  • 13
    Gear- Helical – Part Number: JA992770
    Gear- Helical
    Part Number: JA992770
      No Longer Available
  • 14
    Cone- Friction – Part Number: JA992780
    Cone- Friction
    Part Number: JA992780
      No Longer Available
  • 15
    Drum- Clutch – Part Number: JA992800
    Drum- Clutch
    Part Number: JA992800
      No Longer Available
  • 16
    Fork-Shift – Part Number: JA990153
    Fork-Shift
    Part Number: JA990153
      No Longer Available
  • 17
    Pin – Part Number: JA461330
    Pin
    Part Number: JA461330
      No Longer Available
  • 18
    Screw – Part Number: JA408862
    Screw
    Part Number: JA408862
      No Longer Available
  • 19
    Cover- Gearbox (Includes Index #9 & 21) – Part Number: JA990168
    Cover- Gearbox (Includes Index #9 & 21)
    Part Number: JA990168
      No Longer Available
  • 20
    Gasket – Part Number: JA375948
    Gasket
    Part Number: JA375948
      No Longer Available
  • 21
    Bushing- Sleeve – Part Number: JA992820
    Bushing- Sleeve
    Part Number: JA992820
      No Longer Available
  • 22
    O-Ring – Part Number: JA459037
    O-Ring
    Part Number: JA459037
      No Longer Available
  • 23
    Ring – Part Number: JA458094
    Ring
    Part Number: JA458094
      No Longer Available
  • 24
    Lever- Shift – Part Number: JA994110
    Lever- Shift
    Part Number: JA994110
      No Longer Available
  • 25
    Bearing- Thrust – Part Number: JA990447
    Bearing- Thrust
    Part Number: JA990447
      No Longer Available
  • 26
    Vent – Part Number: JA990415
    Vent
    Part Number: JA990415
      No Longer Available
  • 27
    Washer – Part Number: JA990463
    Washer
    Part Number: JA990463
      No Longer Available
  • 28
    Bearing- Needle – Part Number: JA990527
    Bearing- Needle
    Part Number: JA990527
      No Longer Available
  • 29
    Spacer – Part Number: JA990478
    Spacer
    Part Number: JA990478
      No Longer Available
  • NI
    Owner
    Owner's manual
    Part Number: JA-99200-3
      No Longer Available
  • NI
    Owner
    Owner's manual
    Part Number: JA-99191-4
      No Longer Available
  • NI
    Tie- Secure – Part Number: JA473168
    Tie- Secure
    Part Number: JA473168
      No Longer Available
Handle Assembly

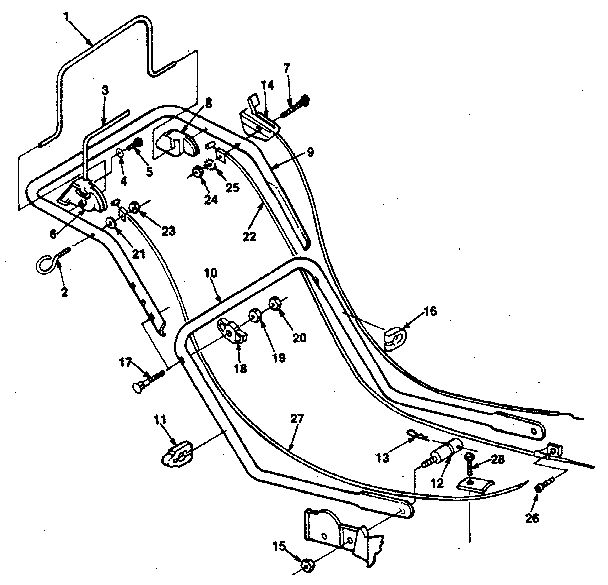

Handle Assembly Diagram and Parts List for HMB-21P4  Homelite Lawn Mower
Mower Housing

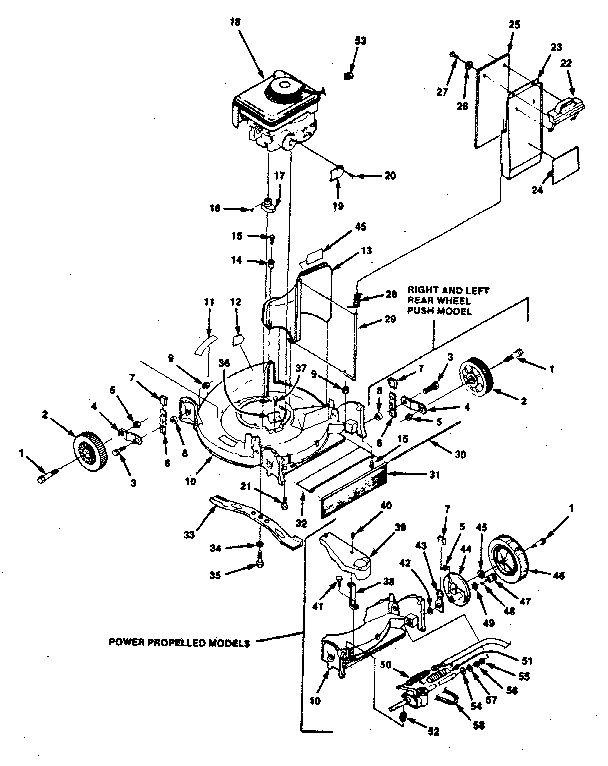

Mower Housing Diagram and Parts List for HMB-21P4  Homelite Lawn Mower
