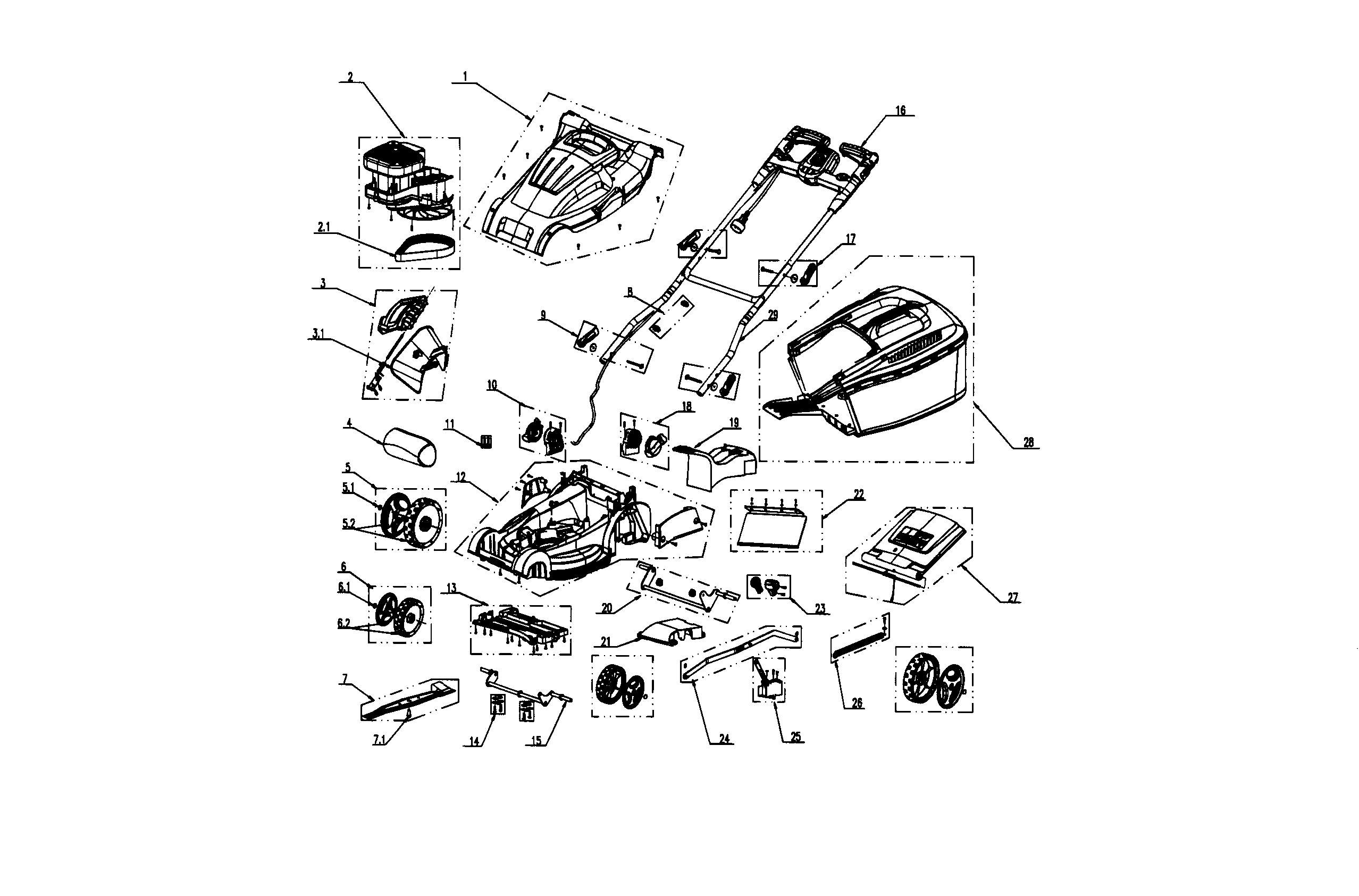

Main Assy Diagram and Parts List for 15139942  Craftsman Lawn Mower
Main Assy
Previous Showing All Parts Next
Main Assy
Main Assy Diagram and Parts List for 15139942  Craftsman Lawn Mower
  • 1
    Housing – Part Number: GM57BX.00.01.X2.01
    Housing
    Part Number: GM57BX.00.01.X2.01
      No Longer Available
  • 2
    Motor – Part Number: GM5ABX.20.00.X1.01
    Motor
    Part Number: GM5ABX.20.00.X1.01
      No Longer Available
  • 2.1
    V-belt – Part Number: WOCSDX.10.PJ
    V-belt
    Part Number: WOCSDX.10.PJ
      No Longer Available
  • 3
    Discharge assembly – Part Number: GMA0BX.00.03.X1.01
    Discharge assembly
    Part Number: GMA0BX.00.03.X1.01
      No Longer Available
  • 3.1
    Chute – Part Number: GMA0BX.00.06
    Chute
    Part Number: GMA0BX.00.06
      No Longer Available
  • 4
    Sandbag – Part Number: GM80BX.00.60
    Sandbag
    Part Number: GM80BX.00.60
      No Longer Available
  • 5
    10"rr wheel – Part Number: TGQTGL.51.00.X1.03
    10"rr wheel
    Part Number: TGQTGL.51.00.X1.03
      No Longer Available
  • 5.1
    Screw – Part Number: BOC2YX.14.NS
    Screw
    Part Number: BOC2YX.14.NS
      No Longer Available
  • 5.2
    Wheel – Part Number: TGQTGL.51.00
    Wheel
    Part Number: TGQTGL.51.00
      No Longer Available
  • 6
    Lawn mower wheel – Part Number: TGQTGL.46.00.X1.04
    Lawn mower wheel
    Part Number: TGQTGL.46.00.X1.04
      No Longer Available
  • 6.1
    Screw – Part Number: BOC2YX.13.NS
    Screw
    Part Number: BOC2YX.13.NS
      No Longer Available
  • 6.2
    Wheel – Part Number: TGQTGL.46.00.61
    Wheel
    Part Number: TGQTGL.46.00.61
      No Longer Available
  • 7
    Blade assembly – Part Number: GM50BX.X0.02
    Blade assembly
    Part Number: GM50BX.X0.02
      No Longer Available
  • 7.1
    Blade stud – Part Number: BOA4FL.10.20
    Blade stud
    Part Number: BOA4FL.10.20
      No Longer Available
  • 8
    Cable clamp – Part Number: TOQTGX.13.XJ
    Cable clamp
    Part Number: TOQTGX.13.XJ
      No Longer Available
  • 9
    Lwr cam lock – Part Number: TGQTXN.05.00.X4.01
    Lwr cam lock
    Part Number: TGQTXN.05.00.X4.01
      No Longer Available
  • 10
    Bracket – Part Number: GM01BX.X0.04
    Bracket
    Part Number: GM01BX.X0.04
      No Longer Available
  • 11
    Cable – Part Number: TOQTGX.X0.01
    Cable
    Part Number: TOQTGX.X0.01
      No Longer Available
  • 12
    Deck – Part Number: GM57BX.00.02.W4
    Deck
    Part Number: GM57BX.00.02.W4
      No Longer Available
  • 13
    Plate – Part Number: GM50BX.X0.03
    Plate
    Part Number: GM50BX.X0.03
      No Longer Available
  • 14
    Bracket – Part Number: GM58BX.00.01.X1.01
    Bracket
    Part Number: GM58BX.00.01.X1.01
      No Longer Available
  • 15
    Axle – Part Number: GM58BX.00.10
    Axle
    Part Number: GM58BX.00.10
      No Longer Available
  • 16
    Handle – Part Number: TGDQ15.C8.00.X1.01
    Handle
    Part Number: TGDQ15.C8.00.X1.01
      No Longer Available
  • 17
    Lawn mower upper cam lock – Part Number: TGQTXN.05.00.X3.02
    Lawn mower upper cam lock
    Part Number: TGQTXN.05.00.X3.02
      No Longer Available
  • 18
    Bracket – Part Number: GM01BX.X0.01
    Bracket
    Part Number: GM01BX.X0.01
      No Longer Available
  • 19
    Lawn mower mulching plug – Part Number: GM50BX.50.00
    Lawn mower mulching plug
    Part Number: GM50BX.50.00
      No Longer Available
  • 20
    Axle – Part Number: GM50BX.X0.05
    Axle
    Part Number: GM50BX.X0.05
      No Longer Available
  • 21
    Deck plate – Part Number: GM50BX.00.05
    Deck plate
    Part Number: GM50BX.00.05
      No Longer Available
  • 22
    Flap – Part Number: GM56BX.X0.02
    Flap
    Part Number: GM56BX.X0.02
      No Longer Available
  • 23
    Sel handle – Part Number: GM01BX.00.07.X2.02
    Sel handle
    Part Number: GM01BX.00.07.X2.02
      No Longer Available
  • 24
    Rod – Part Number: GM50BX.X0.07
    Rod
    Part Number: GM50BX.X0.07
      No Longer Available
  • 25
    Selector – Part Number: GM56BX.20.10.X1.01
    Selector
    Part Number: GM56BX.20.10.X1.01
      No Longer Available
  • 26
    Spring – Part Number: TOTHYL.01.17.X1.01
    Spring
    Part Number: TOTHYL.01.17.X1.01
      No Longer Available
  • 27
    Flap – Part Number: GM56BX.00.04.X1.01
    Flap
    Part Number: GM56BX.00.04.X1.01
      No Longer Available
  • 28
    Collection bag – Part Number: GM5ABX.10.00
    Collection bag
    Part Number: GM5ABX.10.00
      No Longer Available
  • 29
    Handle – Part Number: GM5ABX.00.01
    Handle
    Part Number: GM5ABX.00.01
      No Longer Available
