Main Assy Diagram and Parts List for 15130377  Craftsman Lawn Mower
Main Assy
Previous Showing All Parts Next
Main Assy

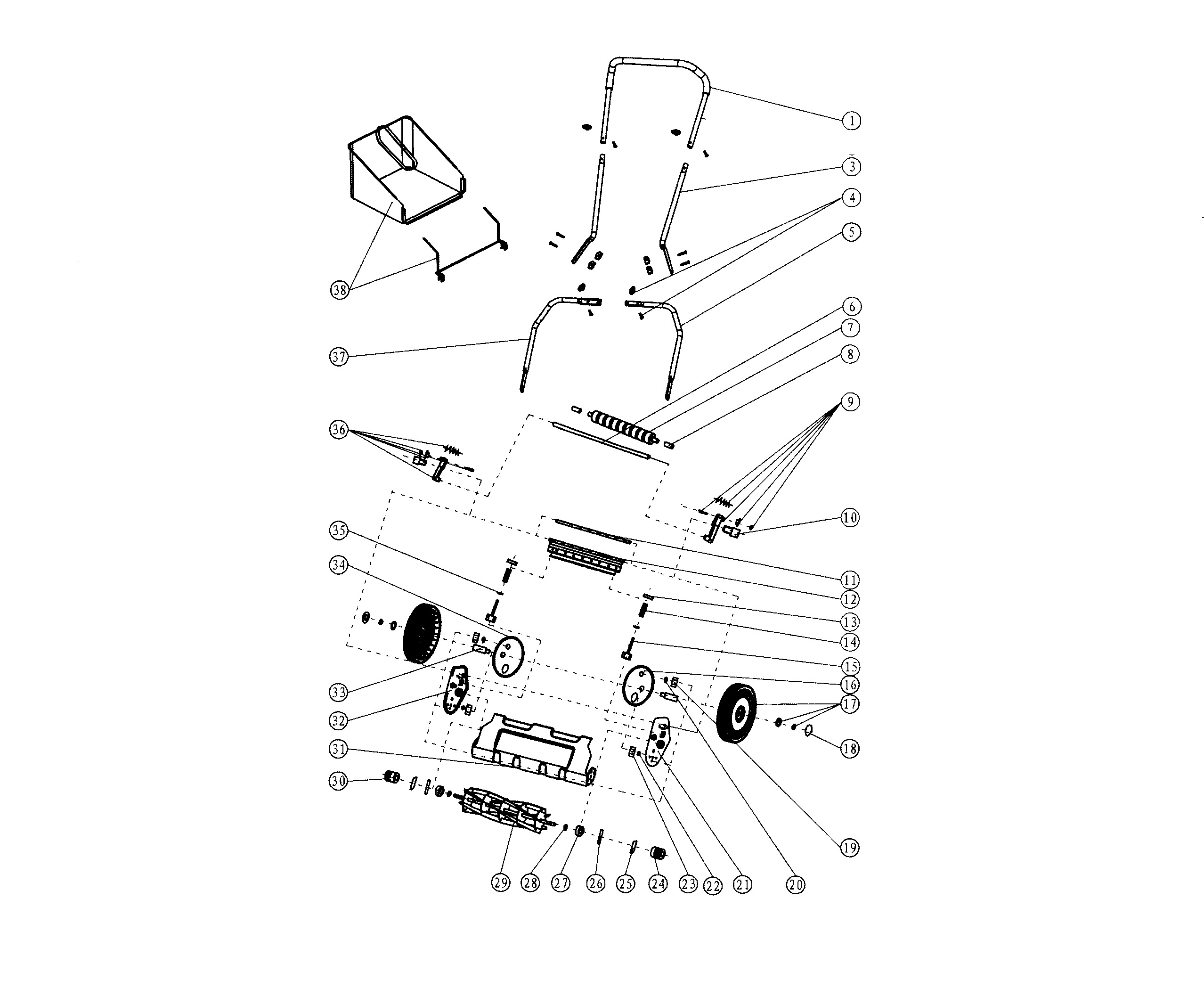

Main Assy Diagram and Parts List for 15130377  Craftsman Lawn Mower
  • 1
    Lawn mower handle – Part Number: 100106451-001
    Lawn mower handle
    Part Number: 100106451-001
      No Longer Available
  • 3
    Lawn mower handle – Part Number: 100106452-01
    Lawn mower handle
    Part Number: 100106452-01
      No Longer Available
  • 4
    Lawn mower bolt – Part Number: 100101010-001
    Lawn mower bolt
    Part Number: 100101010-001
      No Longer Available
  • 5
    Lt lwr handl – Part Number: 100106453-01
    Lt lwr handl
    Part Number: 100106453-01
      No Longer Available
  • 6
    Shaft – Part Number: 100103139-01
    Shaft
    Part Number: 100103139-01
      No Longer Available
  • 7
    Roller – Part Number: 100103136-01
    Roller
    Part Number: 100103136-01
      No Longer Available
  • 8
    Sleeve – Part Number: 100103137-01
    Sleeve
    Part Number: 100103137-01
      No Longer Available
  • 9
    Pin – Part Number: 100103144-01
    Pin
    Part Number: 100103144-01
      No Longer Available
  • 9A
    Spring – Part Number: 2611101262
    Spring
    Part Number: 2611101262
      No Longer Available
  • 9B
    Bracket – Part Number: 100101441-01
    Bracket
    Part Number: 100101441-01
      No Longer Available
  • 9C
    Knob – Part Number: 100101443-01
    Knob
    Part Number: 100101443-01
      No Longer Available
  • 9D
    C-clip – Part Number: GB896-86
    C-clip
    Part Number: GB896-86
      No Longer Available
  • 10
    Bolt – Part Number: 21042810202-01
    Bolt
    Part Number: 21042810202-01
      No Longer Available
  • 11
    Pivot rod – Part Number: 100103132-01
    Pivot rod
    Part Number: 100103132-01
      No Longer Available
  • 12
    Bar – Part Number: 100103150-01
    Bar
    Part Number: 100103150-01
      No Longer Available
  • 13
    Nut – Part Number: 22050822
    Nut
    Part Number: 22050822
      No Longer Available
  • 14
    Spring – Part Number: 271704392
    Spring
    Part Number: 271704392
      No Longer Available
  • 15
    Bolt – Part Number: 21010820602
    Bolt
    Part Number: 21010820602
      No Longer Available
  • 16
    Plate – Part Number: 100103054-01
    Plate
    Part Number: 100103054-01
      No Longer Available
  • 17
    Wheel assembly – Part Number: 100106455-002
    Wheel assembly
    Part Number: 100106455-002
      No Longer Available
  • 18
    Wheel cover – Part Number: 100104324-01
    Wheel cover
    Part Number: 100104324-01
      No Longer Available
  • 19
    Nut – Part Number: 22010812
    Nut
    Part Number: 22010812
      No Longer Available
  • 20
    Washer – Part Number: GB/T7244-8
    Washer
    Part Number: GB/T7244-8
      No Longer Available
  • 21
    Support – Part Number: 100104820-01
    Support
    Part Number: 100104820-01
      No Longer Available
  • 22
    Washer – Part Number: GB/T7244-10
    Washer
    Part Number: GB/T7244-10
      No Longer Available
  • 23
    Nut – Part Number: 22011012
    Nut
    Part Number: 22011012
      No Longer Available
  • 24
    Gear – Part Number: 100101205-01
    Gear
    Part Number: 100101205-01
      No Longer Available
  • 25
    Pin – Part Number: 100101208-01
    Pin
    Part Number: 100101208-01
      No Longer Available
  • 26
    Washer – Part Number: 23013415012
    Washer
    Part Number: 23013415012
      No Longer Available
  • 27
    Bearing – Part Number: 6002Z
    Bearing
    Part Number: 6002Z
      No Longer Available
  • 28
    C-clip – Part Number: GB8941-15
    C-clip
    Part Number: GB8941-15
      No Longer Available
  • 29
    Cylinder blade – Part Number: 100103040-01
    Cylinder blade
    Part Number: 100103040-01
      No Longer Available
  • 30
    Gear – Part Number: 100101206-01
    Gear
    Part Number: 100101206-01
      No Longer Available
  • 31
    Cover – Part Number: 100106420-01
    Cover
    Part Number: 100106420-01
      No Longer Available
  • 32
    Support – Part Number: 100104830-01
    Support
    Part Number: 100104830-01
      No Longer Available
  • 33
    Shaft – Part Number: 100104321-01
    Shaft
    Part Number: 100104321-01
      No Longer Available
  • 34
    Plate – Part Number: 100103055-01
    Plate
    Part Number: 100103055-01
      No Longer Available
  • 35
    Washer – Part Number: 2301170812
    Washer
    Part Number: 2301170812
      No Longer Available
  • 36
    Pin – Part Number: 100103144-01
    Pin
    Part Number: 100103144-01
      No Longer Available
  • 36A
    Spring – Part Number: 2611101262
    Spring
    Part Number: 2611101262
      No Longer Available
  • 36B
    Bracket – Part Number: 100101441-01
    Bracket
    Part Number: 100101441-01
      No Longer Available
  • 36C
    Knob – Part Number: 100101443-01
    Knob
    Part Number: 100101443-01
      No Longer Available
  • 36D
    C-clip – Part Number: GB896-86
    C-clip
    Part Number: GB896-86
      No Longer Available
  • 37
    Handle – Part Number: 100146454-01
    Handle
    Part Number: 100146454-01
      No Longer Available
  • 38
    Grass bag/br – Part Number: 100106470-003
    Grass bag/br
    Part Number: 100106470-003
      No Longer Available
