Page A Diagram and Parts List for  Craftsman Lawn Mower
Page A
Page B Diagram and Parts List for  Craftsman Lawn Mower
Page B
Previous Showing All Parts Next
Page A

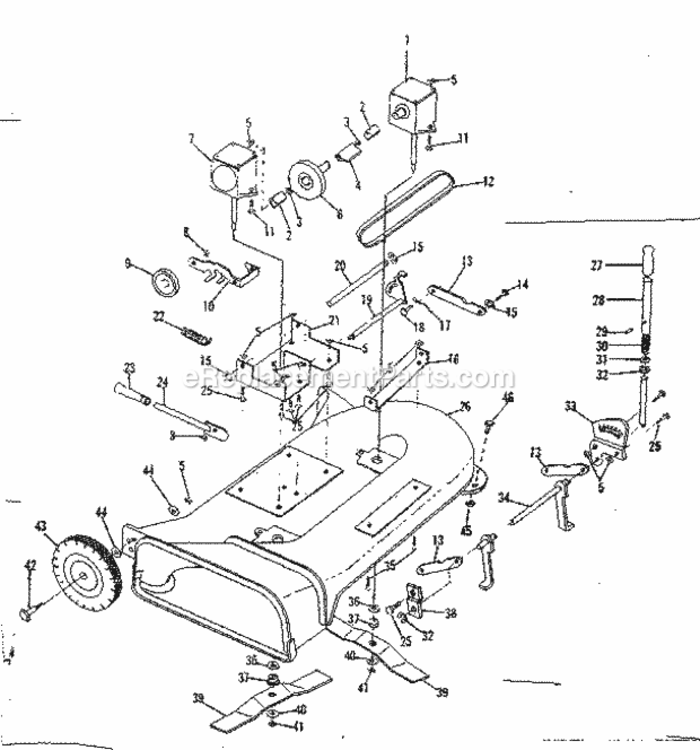

Page A Diagram and Parts List for  Craftsman Lawn Mower
  • A-1
    HEAD ASSEMBLY LH – Part Number: 794328A
    HEAD ASSEMBLY LH
    Part Number: 794328A
      Special Order
    $250.71
  • A-2
    COUPLING – Part Number: 786028
    COUPLING
    Part Number: 786028
      Special Order
    $24.41
  • A-3
    Ring 5Pk – Part Number: STD583081
    Ring 5Pk
    Part Number: STD583081
      No Longer Available
  • A-4
    FILTER-A/C CARTRIDGE – Part Number: 5028H
    FILTER-A/C CARTRIDGE
    Part Number: 5028H
      Special Order
    $12.31
  • A-5
    Lock Nut – Part Number: 3510600
    Lock Nut
    Part Number: 3510600
      No Longer Available
  • A-6
    Pull Shaft – Part Number: 626A26
    Pull Shaft
    Part Number: 626A26
      No Longer Available
  • A-7
    HEAD ASSEMBLY RH – Part Number: 794327A
    HEAD ASSEMBLY RH
    Part Number: 794327A
      Special Order
    $244.07
  • A-8
    Hex Lock Nut – Part Number: STD541537
    Hex Lock Nut
    Part Number: STD541537
      No Longer Available
  • A-9
    Idler Pulley – Part Number: 5146H
    Idler Pulley
    Part Number: 5146H
      No Longer Available
  • A-10
    Idler Bracket – Part Number: 4346H1
    Idler Bracket
    Part Number: 4346H1
      No Longer Available
  • A-11
    Screw W/Sem – Part Number: 17850624
    Screw W/Sem
    Part Number: 17850624
      No Longer Available
  • A-12
    PLUG-SPARK – Part Number: 5092K
    PLUG-SPARK
    Part Number: 5092K
      Special Order
    $6.96
  • A-13
    FILTER-AIR – Part Number: 5050K
    FILTER-AIR
    Part Number: 5050K
      In Stock
    $34.26
  • A-14
    Pivot Pin – Part Number: 5130H
    Pivot Pin
    Part Number: 5130H
      No Longer Available
  • A-15
    E-ring – Part Number: STD581050
    E-ring
    Part Number: STD581050
      No Longer Available
  • A-16
    PRIMER-CARBURETOR – Part Number: 5084K
    PRIMER-CARBURETOR
    Part Number: 5084K
      Special Order
    $6.17
  • A-17
    Hitch Pin – Part Number: STD624010
    Hitch Pin
    Part Number: STD624010
      No Longer Available
  • A-18
    Pivot Pin – Part Number: 5131H
    Pivot Pin
    Part Number: 5131H
      No Longer Available
  • A-19
    Control Arm – Part Number: 626A23
    Control Arm
    Part Number: 626A23
      No Longer Available
  • A-20
    GRIP-STARTER ROPE – Part Number: 5042K
    GRIP-STARTER ROPE
    Part Number: 5042K
      Special Order
    $7.79
  • A-21
    Diaphragm-carburetor – Part Number: 5083K
    Diaphragm-carburetor
    Part Number: 5083K
      No Longer Available
  • A-22
    Spring – Part Number: 5106H
    Spring
    Part Number: 5106H
      No Longer Available
  • A-23
    Handle Grip – Part Number: 4379H
    Handle Grip
    Part Number: 4379H
      No Longer Available
  • A-24
    Clutch Handle – Part Number: 626A24
    Clutch Handle
    Part Number: 626A24
      No Longer Available
  • A-25
    Screw W/Sem – Part Number: 17850616
    Screw W/Sem
    Part Number: 17850616
      No Longer Available
  • A-26
    Grade Housing Harness – Part Number: 626A33
    Grade Housing Harness
    Part Number: 626A33
      No Longer Available
  • A-27
    Grip, Handle – Part Number: 532009266
    Grip, Handle
    Part Number: 532009266
      No Longer Available
  • A-28
    FILTER-A/C CARTRIDGE – Part Number: 5063K
    FILTER-A/C CARTRIDGE
    Part Number: 5063K
      Special Order
    $23.44
  • A-29
    Pin 2Pk – Part Number: STD572515
    Pin 2Pk
    Part Number: STD572515
      No Longer Available
  • A-30
    Lift Spring – Part Number: 5107H
    Lift Spring
    Part Number: 5107H
      No Longer Available
  • A-31
    Washer – Part Number: 121749X
    Washer
    Part Number: 121749X
      No Longer Available
  • A-32
    Ring 2Pk – Part Number: STD581075
    Ring 2Pk
    Part Number: STD581075
      No Longer Available
  • A-33
    Air Filter – Part Number: 5088K
    Air Filter
    Part Number: 5088K
      Special Order
    $10.42
  • A-34
    Lifter Arm – Part Number: 626A25
    Lifter Arm
    Part Number: 626A25
      No Longer Available
  • A-35
    Hex Nut – Part Number: 4110616
    Hex Nut
    Part Number: 4110616
      No Longer Available
  • A-36
    Shield – Part Number: 5397H
    Shield
    Part Number: 5397H
      No Longer Available
  • A-37
    Washer – Part Number: 583644301
    Washer
    Part Number: 583644301
      No Longer Available
  • A-38
    GEAR-PINION – Part Number: 5086K
    GEAR-PINION
    Part Number: 5086K
      Special Order
    $11.38
  • A-39
    FILTER-A/C FOAM – Part Number: 5047K
    FILTER-A/C FOAM
    Part Number: 5047K
      Special Order
    $10.42
  • A-40
    WASHER M – Part Number: 583781401
    WASHER M
    Part Number: 583781401
      Special Order
    $13.16
  • A-41
    Nut 2Pk – Part Number: STD541562
    Nut 2Pk
    Part Number: STD541562
      No Longer Available
  • A-42
    Bolt, Shoulder – Part Number: 532179613
    Bolt, Shoulder
    Part Number: 532179613
      In Stock
    $6.18
  • A-43
    Wheel Assembly – Part Number: STD333780
    Wheel Assembly
    Part Number: STD333780
      No Longer Available
  • A-44
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • A-45
    Carriage Bolt – Part Number: STD532510
    Carriage Bolt
    Part Number: STD532510
      No Longer Available
  • A-46
    1/4-20 Hex Lock Nut – Part Number: STD541425
    1/4-20 Hex Lock Nut
    Part Number: STD541425
      No Longer Available
  • A-800
    Complete Deck – Part Number: 252040
    Complete Deck
    Part Number: 252040
      No Longer Available
  • A-800
    Sheet – Part Number: 917.62601
    Sheet
    Part Number: 917.62601
      No Longer Available
  • A-800
    Lever Kit – Part Number: 25397
    Lever Kit
    Part Number: 25397
      No Longer Available
  • A-800
    MOTOR HOUSING – Part Number: 25396
    MOTOR HOUSING
    Part Number: 25396
      Special Order
    $367.94
Page B

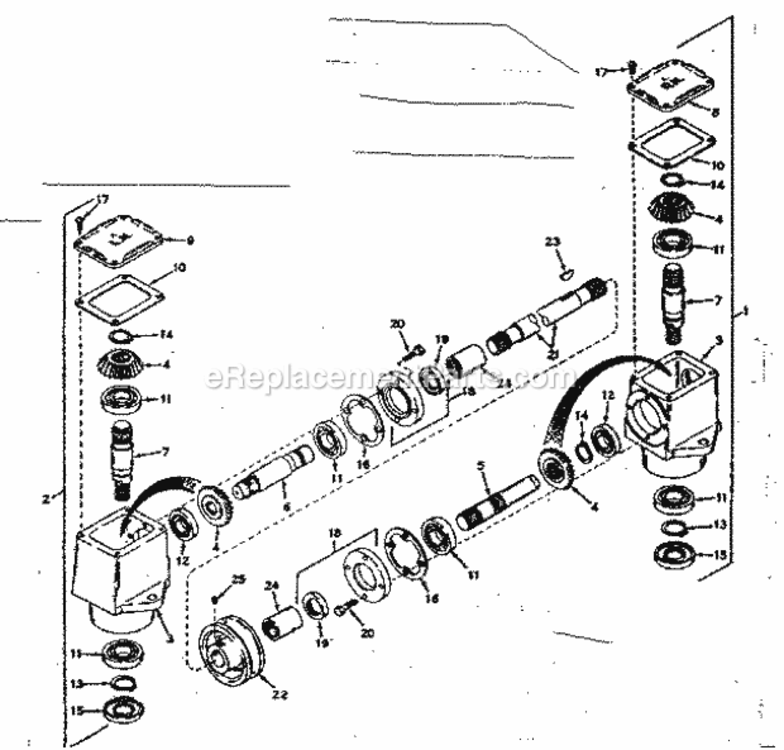

Page B Diagram and Parts List for  Craftsman Lawn Mower
  • B-1
    HEAD ASSEMBLY RH – Part Number: 794327A
    HEAD ASSEMBLY RH
    Part Number: 794327A
      Special Order
    $244.07
  • B-2
    HEAD ASSEMBLY LH – Part Number: 794328A
    HEAD ASSEMBLY LH
    Part Number: 794328A
      Special Order
    $250.71
  • B-3
    HOUSING – Part Number: 770026A
    HOUSING
    Part Number: 770026A
      Special Order
    $123.63
  • B-4
    Gear – Part Number: 778046
    Gear
    Part Number: 778046
      Special Order
    $41.34
  • B-5
    INPUT SHAFT – Part Number: 776040A
    INPUT SHAFT
    Part Number: 776040A
      Special Order
    $57.24
  • B-6
    INPUT SHAFT – Part Number: 776041A
    INPUT SHAFT
    Part Number: 776041A
      Special Order
    $58.97
  • B-7
    OUTPUT SHAFT – Part Number: 776042
    OUTPUT SHAFT
    Part Number: 776042
      Special Order
    $59.33
  • B-8
    COVER – Part Number: 772034
    COVER
    Part Number: 772034
      Special Order
    $21.09
  • B-9
    COVER – Part Number: 772035
    COVER
    Part Number: 772035
      Special Order
    $19.44
  • B-10
    GASKET – Part Number: 788028
    GASKET
    Part Number: 788028
      Special Order
    $20.00
  • B-11
    Ball Bearing – Part Number: TC-780034
    Ball Bearing
    Part Number: TC-780034
      Special Order
    $110.83
  • B-12
    R12 Brg – Part Number: STD315120
    R12 Brg
    Part Number: STD315120
      No Longer Available
  • B-13
    Ring 2Pk – Part Number: STD582087
    Ring 2Pk
    Part Number: STD582087
      No Longer Available
  • B-14
    Ring 2Pk – Part Number: STD582081
    Ring 2Pk
    Part Number: STD582081
      No Longer Available
  • B-15
    OIL SEAL – Part Number: 788029A
    OIL SEAL
    Part Number: 788029A
      Special Order
    $11.46
  • B-16
    Retainer Gasket – Part Number: 788030B
    Retainer Gasket
    Part Number: 788030B
      No Longer Available
  • B-17
    Screw 8Pk – Part Number: STD601005
    Screw 8Pk
    Part Number: STD601005
      No Longer Available
  • B-18
    Retainer Cap & Seal – Part Number: 786029
    Retainer Cap & Seal
    Part Number: 786029
      Special Order
    $58.98
  • B-19
    Oil Seal – Part Number: AP1181E0
    Oil Seal
    Part Number: AP1181E0
      No Longer Available
  • B-20
    Screw 8Pk – Part Number: STD522508
    Screw 8Pk
    Part Number: STD522508
      No Longer Available
  • B-21
    CONNECTOR SHAFT – Part Number: 776044
    CONNECTOR SHAFT
    Part Number: 776044
      Special Order
    $84.51
  • B-22
    Sheave – Part Number: 786030
    Sheave
    Part Number: 786030
      No Longer Available
  • B-23
    Key 2Pk – Part Number: STD580025
    Key 2Pk
    Part Number: STD580025
      No Longer Available
  • B-24
    COUPLING – Part Number: 786028
    COUPLING
    Part Number: 786028
      Special Order
    $24.41
  • B-25
    Terminal Assembly – Part Number: 730636A
    Terminal Assembly
    Part Number: 730636A
      Special Order
    $16.04
  • B-800
    MOTOR HOUSING – Part Number: 25396
    MOTOR HOUSING
    Part Number: 25396
      Special Order
    $367.94
  • B-800
    Sheet – Part Number: 917.62601
    Sheet
    Part Number: 917.62601
      No Longer Available
  • B-800
    Lever Kit – Part Number: 25397
    Lever Kit
    Part Number: 25397
      No Longer Available
  • B-800
    Complete Deck – Part Number: 252040
    Complete Deck
    Part Number: 252040
      No Longer Available
