Page A Diagram and Parts List for  Craftsman Lawn Mower
Page A
Page B Diagram and Parts List for  Craftsman Lawn Mower
Page B
Previous Showing All Parts Next
Page A

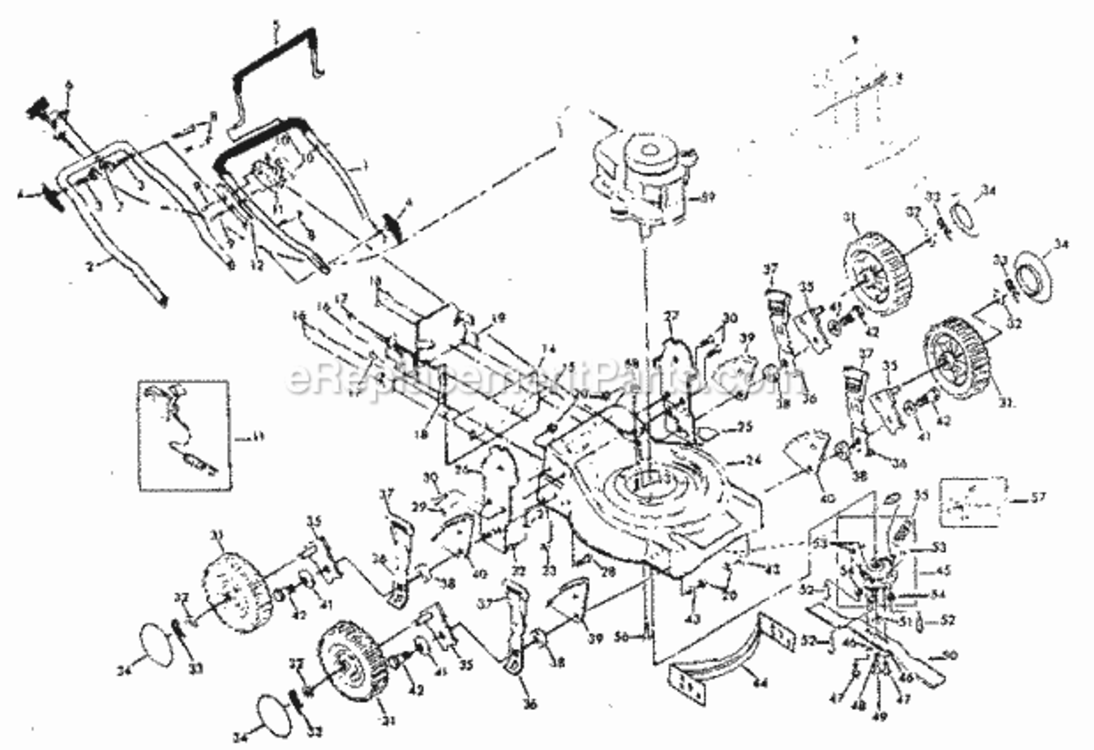

Page A Diagram and Parts List for  Craftsman Lawn Mower
Page B

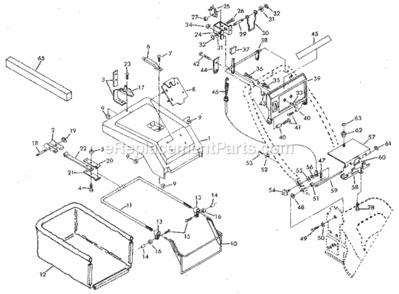

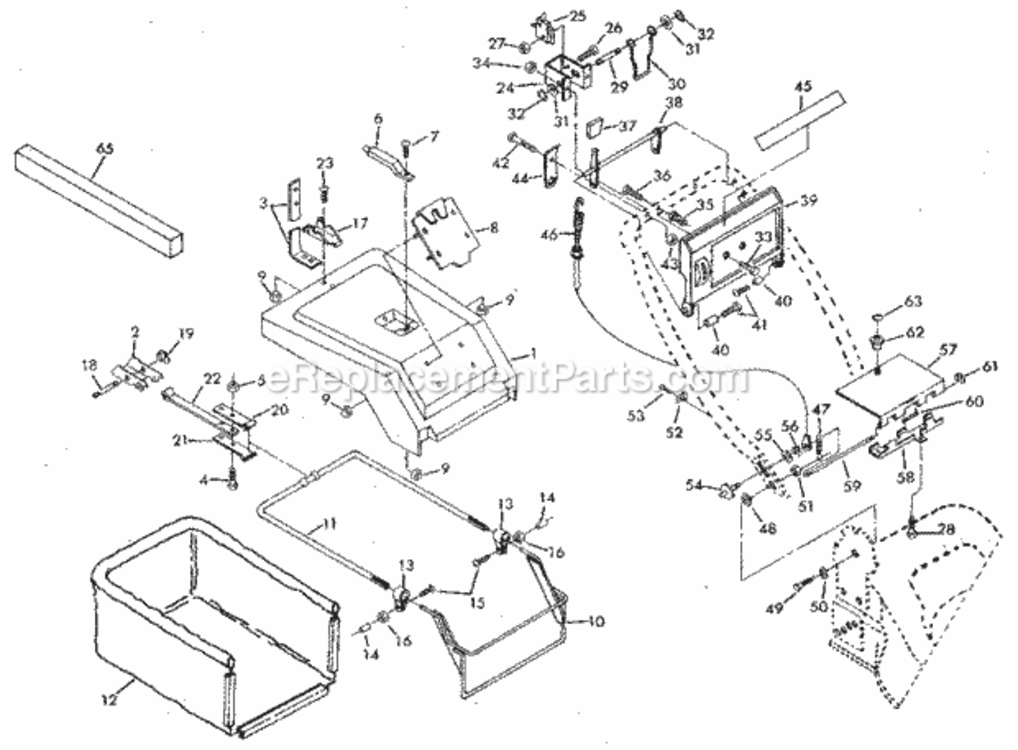

Page B Diagram and Parts List for  Craftsman Lawn Mower
  • B-1
    Catcher – Part Number: 87200
    Catcher
    Part Number: 87200
      No Longer Available
  • B-2
    Latch Assembly – Part Number: 87185
    Latch Assembly
    Part Number: 87185
      No Longer Available
  • B-3
    Strap – Part Number: 87204
    Strap
    Part Number: 87204
      No Longer Available
  • B-4
    Spur Screw – Part Number: STD511005
    Spur Screw
    Part Number: STD511005
      No Longer Available
  • B-5
    Nut 8Pk – Part Number: STD541410
    Nut 8Pk
    Part Number: STD541410
      No Longer Available
  • B-6
    Handle – Part Number: 103227X
    Handle
    Part Number: 103227X
      No Longer Available
  • B-7
    Screw 8Pk – Part Number: STD512505
    Screw 8Pk
    Part Number: STD512505
      No Longer Available
  • B-8
    SHAFT QUILL 30IN RE – Part Number: 87189
    SHAFT QUILL 30IN RE
    Part Number: 87189
      Special Order
    $106.52
  • B-9
    1/4-20 Hex Lock Nut – Part Number: STD541425
    1/4-20 Hex Lock Nut
    Part Number: STD541425
      No Longer Available
  • B-10
    PLATE, REAR OUTLET HALF CCIR – Part Number: 87192
    PLATE, REAR OUTLET HALF CCIR
    Part Number: 87192
      Special Order
    $59.75
  • B-11
    Tube – Part Number: 87197
    Tube
    Part Number: 87197
      No Longer Available
  • B-12
    DECAL: DOOR CTS-OLY – Part Number: 87227
    DECAL: DOOR CTS-OLY
    Part Number: 87227
      Special Order
    $15.40
  • B-13
    Clamp – Part Number: 87420
    Clamp
    Part Number: 87420
      No Longer Available
  • B-14
    Cap – Part Number: 87421
    Cap
    Part Number: 87421
      No Longer Available
  • B-15
    Spur Screw – Part Number: STD511005
    Spur Screw
    Part Number: STD511005
      No Longer Available
  • B-16
    Nut 8Pk – Part Number: STD541410
    Nut 8Pk
    Part Number: STD541410
      No Longer Available
  • B-17
    JACK, ASM MONITOR – Part Number: 87202
    JACK, ASM MONITOR
    Part Number: 87202
      Special Order
    $50.11
  • B-18
    Pin – Part Number: 87180
    Pin
    Part Number: 87180
      No Longer Available
  • B-19
    Ring 2Pk – Part Number: STD581025
    Ring 2Pk
    Part Number: STD581025
      No Longer Available
  • B-20
    Bracket – Part Number: 87182X479
    Bracket
    Part Number: 87182X479
      No Longer Available
  • B-21
    Bracket – Part Number: 87183
    Bracket
    Part Number: 87183
      No Longer Available
  • B-22
    Strap – Part Number: 87179
    Strap
    Part Number: 87179
      No Longer Available
  • B-23
    Truss Screw – Part Number: STD512507
    Truss Screw
    Part Number: STD512507
      No Longer Available
  • B-24
    Switch Box – Part Number: 87165
    Switch Box
    Part Number: 87165
      No Longer Available
  • B-25
    Switch – Part Number: 87167
    Switch
    Part Number: 87167
      No Longer Available
  • B-26
    Screw – Part Number: 87168
    Screw
    Part Number: 87168
      No Longer Available
  • B-27
    Lock Nut – Part Number: 87169
    Lock Nut
    Part Number: 87169
      No Longer Available
  • B-28
    Screw – Part Number: STD522506
    Screw
    Part Number: STD522506
      No Longer Available
  • B-29
    Pinion – Part Number: 87170
    Pinion
    Part Number: 87170
      No Longer Available
  • B-30
    Washer Flat 1/2 Stainless Steel – Part Number: 87171
    Washer Flat 1/2 Stainless Steel
    Part Number: 87171
      Special Order
    $2.99
  • B-31
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • B-32
    Ring 2Pk – Part Number: STD581025
    Ring 2Pk
    Part Number: STD581025
      No Longer Available
  • B-33
    Spur Screw – Part Number: STD511005
    Spur Screw
    Part Number: STD511005
      No Longer Available
  • B-34
    Nut 8Pk – Part Number: STD541410
    Nut 8Pk
    Part Number: STD541410
      No Longer Available
  • B-35
    Insert – Part Number: 87174
    Insert
    Part Number: 87174
      No Longer Available
  • B-36
    Screw – Part Number: 582055101
    Screw
    Part Number: 582055101
      No Longer Available
  • B-37
    Knob – Part Number: 68042
    Knob
    Part Number: 68042
      No Longer Available
  • B-38
    Dimmer Control Switch – Part Number: 87157
    Dimmer Control Switch
    Part Number: 87157
      Special Order
    $109.34
  • B-39
    SHIELD DUST BEARI – Part Number: 87163
    SHIELD DUST BEARI
    Part Number: 87163
      Special Order
    $5.95
  • B-40
    Bushing – Part Number: 85529
    Bushing
    Part Number: 85529
      No Longer Available
  • B-41
    Screw – Part Number: 71191012
    Screw
    Part Number: 71191012
      No Longer Available
  • B-42
    Machine Screw, 5-pack – Part Number: STD512515
    Machine Screw, 5-pack
    Part Number: STD512515
      No Longer Available
  • B-43
    1/4-20 Hex Lock Nut – Part Number: STD541425
    1/4-20 Hex Lock Nut
    Part Number: STD541425
      No Longer Available
  • B-44
    Bracket – Part Number: 34372A
    Bracket
    Part Number: 34372A
      Special Order
    $4.13
  • B-45
    Decal – Part Number: 87218
    Decal
    Part Number: 87218
      No Longer Available
  • B-46
    Cable – Part Number: 87151
    Cable
    Part Number: 87151
      No Longer Available
  • B-47
    Spring – Part Number: 582942401
    Spring
    Part Number: 582942401
      No Longer Available
  • B-48
    Washer – Part Number: 87153
    Washer
    Part Number: 87153
      No Longer Available
  • B-49
    Fillr plug – Part Number: 87154
    Fillr plug
    Part Number: 87154
      Special Order
    $2.99
  • B-50
    Wear Washer – Part Number: 57731
    Wear Washer
    Part Number: 57731
      No Longer Available
  • B-51
    Lawn Mower Flangelock Hex Nut – Part Number: 532409149
    $5.95
  • B-52
    Bolt – Part Number: 87155
    Bolt
    Part Number: 87155
      No Longer Available
  • B-53
    Screw 8Pk – Part Number: STD601005
    Screw 8Pk
    Part Number: STD601005
      No Longer Available
  • B-54
    Stud – Part Number: 87150
    Stud
    Part Number: 87150
      No Longer Available
  • B-55
    Washer – Part Number: 532059289
    Washer
    Part Number: 532059289
      On Order
    Minimum Quantity of 2 required
    $5.95
  • B-56
    E Ring – Part Number: STD581031
    E Ring
    Part Number: STD581031
      No Longer Available
  • B-57
    STOP, 8-12 – Part Number: 87570
    STOP, 8-12
    Part Number: 87570
      Special Order
    $200.09
  • B-58
    Hinge – Part Number: 144342X479
    Hinge
    Part Number: 144342X479
      No Longer Available
  • B-59
    Hinge Rod – Part Number: 87568
    Hinge Rod
    Part Number: 87568
      No Longer Available
  • B-60
    Spring – Part Number: 87145
    Spring
    Part Number: 87145
      No Longer Available
  • B-61
    E Ring – Part Number: STD581031
    E Ring
    Part Number: STD581031
      No Longer Available
  • B-62
    Knob – Part Number: 87146
    Knob
    Part Number: 87146
      No Longer Available
  • B-63
    FACEPLATE, W/DECAL, AUDIO – Part Number: 87147
    FACEPLATE, W/DECAL, AUDIO
    Part Number: 87147
      Special Order
    $49.44
  • B-64
    1/4-20 Hex Lock Nut – Part Number: STD541425
    1/4-20 Hex Lock Nut
    Part Number: STD541425
      No Longer Available
  • B-65
    Strip – Part Number: 87574
    Strip
    Part Number: 87574
      No Longer Available
  • B-800
    Spring – Part Number: 87617
    Spring
    Part Number: 87617
      Special Order
    $79.85
