Craftsman Parts

Craftsman Lawn Mower Replacement Parts For Model 917374411

We Sell Only Genuine Craftsman Parts

Find Craftsman 917374411 Parts By Symptom

Mower blade does not cut

100%

Popular Parts for 917374411

Search Within Model

Questions & Answers for Craftsman 917374411
Browse all Parts Search by Area
Page A Diagram and Parts List for  Craftsman Lawn Mower
Page A
Page B Diagram and Parts List for  Craftsman Lawn Mower
Page B
Page C Diagram and Parts List for  Craftsman Lawn Mower
Page C
Page D Diagram and Parts List for  Craftsman Lawn Mower
Page D
Page E Diagram and Parts List for  Craftsman Lawn Mower
Page E
Page F Diagram and Parts List for  Craftsman Lawn Mower
Page F
Previous Showing All Parts Next
Page A

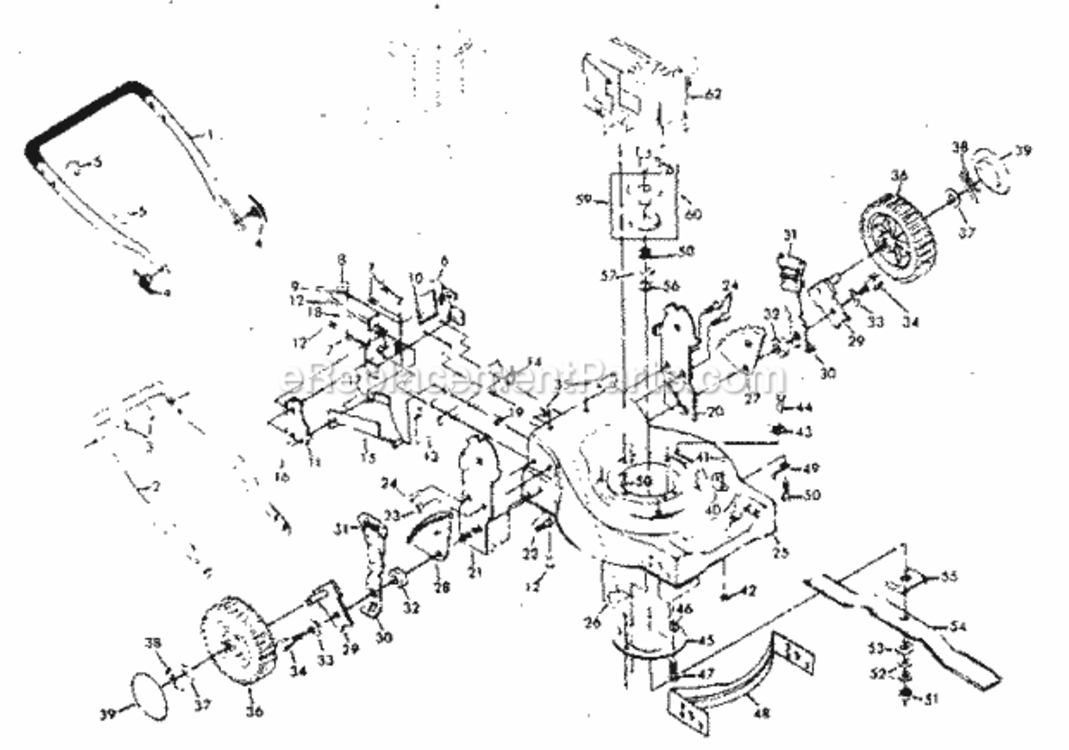

Page A Diagram and Parts List for  Craftsman Lawn Mower
Page B

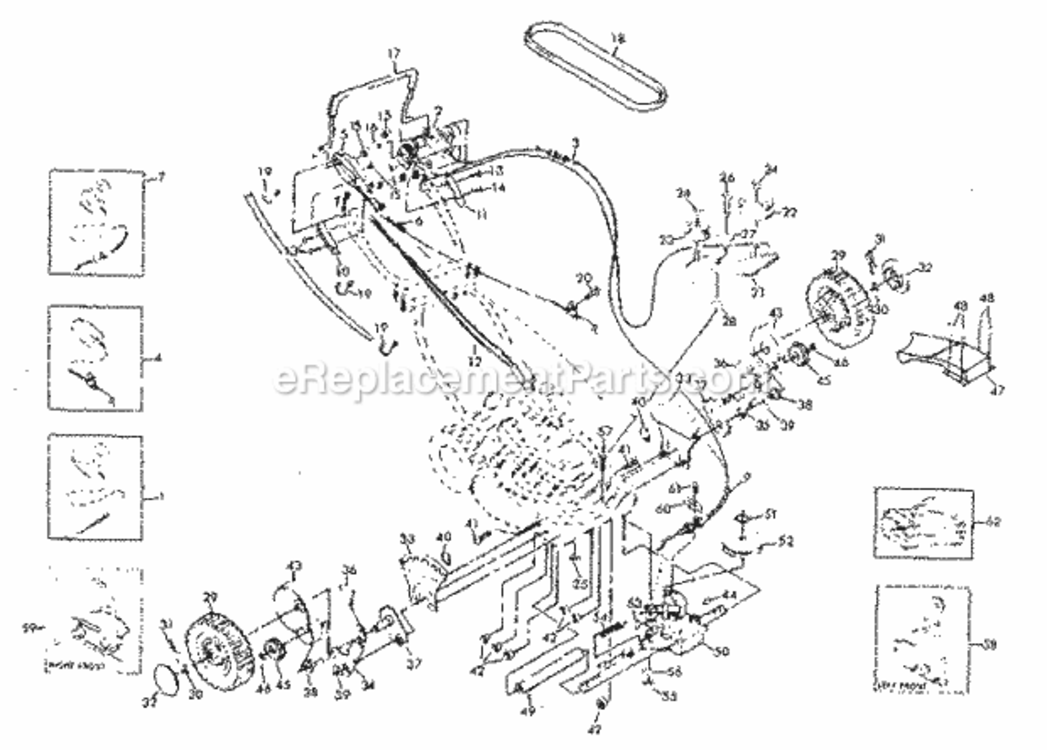

Page B Diagram and Parts List for  Craftsman Lawn Mower
Page C

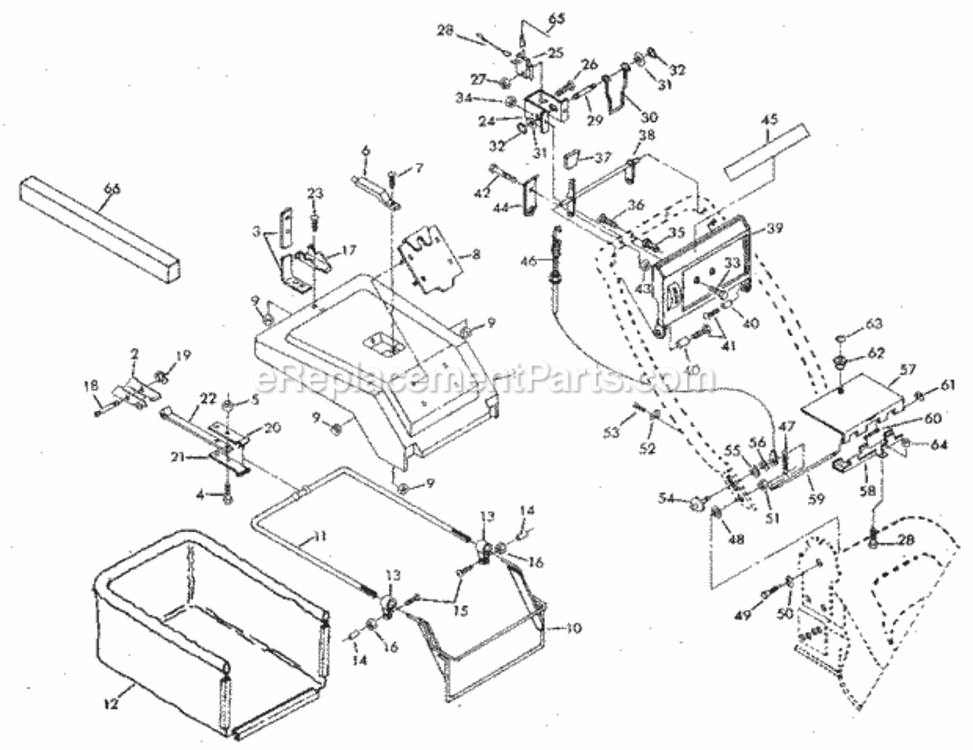

Page C Diagram and Parts List for  Craftsman Lawn Mower
  • C-1
    Catcher – Part Number: 87228
    Catcher
    Part Number: 87228
      No Longer Available
  • C-2
    Latch Assembly – Part Number: 87185
    Latch Assembly
    Part Number: 87185
      No Longer Available
  • C-3
    Strap – Part Number: 87204
    Strap
    Part Number: 87204
      No Longer Available
  • C-4
    Spur Screw – Part Number: STD511005
    Spur Screw
    Part Number: STD511005
      No Longer Available
  • C-5
    Nut 8Pk – Part Number: STD541410
    Nut 8Pk
    Part Number: STD541410
      No Longer Available
  • C-6
    Handle – Part Number: 103227X
    Handle
    Part Number: 103227X
      No Longer Available
  • C-7
    Screw 8Pk – Part Number: STD512505
    Screw 8Pk
    Part Number: STD512505
      No Longer Available
  • C-8
    SHAFT QUILL 30IN RE – Part Number: 87189
    SHAFT QUILL 30IN RE
    Part Number: 87189
      Special Order
    $106.52
  • C-9
    1/4-20 Hex Lock Nut – Part Number: STD541425
    1/4-20 Hex Lock Nut
    Part Number: STD541425
      No Longer Available
  • C-10
    REPLACED BY: GEN87221A – Part Number: 87221
    REPLACED BY: GEN87221A
    Part Number: 87221
      No Longer Available
  • C-11
    Tube – Part Number: 87225
    Tube
    Part Number: 87225
      No Longer Available
  • C-12
    Catcher Bag – Part Number: 750104
    Catcher Bag
    Part Number: 750104
      No Longer Available
  • C-13
    Clamp – Part Number: 87420
    Clamp
    Part Number: 87420
      No Longer Available
  • C-14
    Cap – Part Number: 87421
    Cap
    Part Number: 87421
      No Longer Available
  • C-15
    Spur Screw – Part Number: STD511005
    Spur Screw
    Part Number: STD511005
      No Longer Available
  • C-16
    Nut 8Pk – Part Number: STD541410
    Nut 8Pk
    Part Number: STD541410
      No Longer Available
  • C-17
    JACK, ASM MONITOR – Part Number: 87202
    JACK, ASM MONITOR
    Part Number: 87202
      Special Order
    $50.11
  • C-18
    Pin – Part Number: 87180
    Pin
    Part Number: 87180
      No Longer Available
  • C-19
    Ring 2Pk – Part Number: STD581025
    Ring 2Pk
    Part Number: STD581025
      No Longer Available
  • C-20
    Bracket – Part Number: 87182X479
    Bracket
    Part Number: 87182X479
      No Longer Available
  • C-21
    Bracket – Part Number: 87183
    Bracket
    Part Number: 87183
      No Longer Available
  • C-22
    Strap – Part Number: 87179
    Strap
    Part Number: 87179
      No Longer Available
  • C-23
    Truss Screw – Part Number: STD512507
    Truss Screw
    Part Number: STD512507
      No Longer Available
  • C-24
    Switch Box – Part Number: 87165
    Switch Box
    Part Number: 87165
      No Longer Available
  • C-25
    Switch – Part Number: 87167
    Switch
    Part Number: 87167
      No Longer Available
  • C-26
    Screw – Part Number: 87168
    Screw
    Part Number: 87168
      No Longer Available
  • C-27
    Lock Nut – Part Number: 87169
    Lock Nut
    Part Number: 87169
      No Longer Available
  • C-28
    1/2-13 X 1-1/2-inch Capscrew (Ss) – Part Number: 87172
    1/2-13 X 1-1/2-inch Capscrew (Ss)
    Part Number: 87172
      Special Order
    $2.99
  • C-29
    Pinion – Part Number: 87170
    Pinion
    Part Number: 87170
      No Longer Available
  • C-30
    Washer Flat 1/2 Stainless Steel – Part Number: 87171
    Washer Flat 1/2 Stainless Steel
    Part Number: 87171
      Special Order
    $2.99
  • C-31
    Washer 8Pk – Part Number: STD551025
    Washer 8Pk
    Part Number: STD551025
      No Longer Available
  • C-32
    Ring 2Pk – Part Number: STD581025
    Ring 2Pk
    Part Number: STD581025
      No Longer Available
  • C-33
    Spur Screw – Part Number: STD511005
    Spur Screw
    Part Number: STD511005
      No Longer Available
  • C-34
    Nut 8Pk – Part Number: STD541410
    Nut 8Pk
    Part Number: STD541410
      No Longer Available
  • C-35
    Insert – Part Number: 87174
    Insert
    Part Number: 87174
      No Longer Available
  • C-36
    Screw – Part Number: 582055101
    Screw
    Part Number: 582055101
      No Longer Available
  • C-37
    Knob – Part Number: 68042
    Knob
    Part Number: 68042
      No Longer Available
  • C-38
    Dimmer Control Switch – Part Number: 87157
    Dimmer Control Switch
    Part Number: 87157
      Special Order
    $109.34
  • C-39
    SHIELD DUST BEARI – Part Number: 87163
    SHIELD DUST BEARI
    Part Number: 87163
      Special Order
    $5.95
  • C-40
    Bushing – Part Number: 85529
    Bushing
    Part Number: 85529
      No Longer Available
  • C-41
    Screw – Part Number: 71191012
    Screw
    Part Number: 71191012
      No Longer Available
  • C-42
    Machine Screw, 5-pack – Part Number: STD512515
    Machine Screw, 5-pack
    Part Number: STD512515
      No Longer Available
  • C-43
    1/4-20 Hex Lock Nut – Part Number: STD541425
    1/4-20 Hex Lock Nut
    Part Number: STD541425
      No Longer Available
  • C-44
    Bracket – Part Number: 34372A
    Bracket
    Part Number: 34372A
      Special Order
    $4.13
  • C-45
    Decal – Part Number: 87218
    Decal
    Part Number: 87218
      No Longer Available
  • C-46
    Cable – Part Number: 87151
    Cable
    Part Number: 87151
      No Longer Available
  • C-47
    Spring – Part Number: 582942401
    Spring
    Part Number: 582942401
      No Longer Available
  • C-48
    Washer – Part Number: 87153
    Washer
    Part Number: 87153
      No Longer Available
  • C-49
    Fillr plug – Part Number: 87154
    Fillr plug
    Part Number: 87154
      Special Order
    $2.99
  • C-50
    Wear Washer – Part Number: 57731
    Wear Washer
    Part Number: 57731
      No Longer Available
  • C-51
    Lawn Mower Flangelock Hex Nut – Part Number: 532409149
    $5.95
  • C-52
    Bolt – Part Number: 87155
    Bolt
    Part Number: 87155
      No Longer Available
  • C-53
    Screw 8Pk – Part Number: STD601005
    Screw 8Pk
    Part Number: STD601005
      No Longer Available
  • C-54
    Stud – Part Number: 87150
    Stud
    Part Number: 87150
      No Longer Available
  • C-55
    Washer – Part Number: 532059289
    Washer
    Part Number: 532059289
      On Order
    Minimum Quantity of 2 required
    $5.95
  • C-56
    E Ring – Part Number: STD581031
    E Ring
    Part Number: STD581031
      No Longer Available
  • C-57
    Replacement Door – Part Number: 48130
    Replacement Door
    Part Number: 48130
      No Longer Available
  • C-58
    Replacement Door – Part Number: 48130
    Replacement Door
    Part Number: 48130
      No Longer Available
  • C-59
    Rod – Part Number: 87569
    Rod
    Part Number: 87569
      No Longer Available
  • C-60
    Spring – Part Number: 87145
    Spring
    Part Number: 87145
      No Longer Available
  • C-61
    E Ring – Part Number: STD581031
    E Ring
    Part Number: STD581031
      No Longer Available
  • C-62
    Knob – Part Number: 87146
    Knob
    Part Number: 87146
      No Longer Available
  • C-63
    FACEPLATE, W/DECAL, AUDIO – Part Number: 87147
    FACEPLATE, W/DECAL, AUDIO
    Part Number: 87147
      Special Order
    $49.44
  • C-64
    Screw 8Pk – Part Number: STD512505
    Screw 8Pk
    Part Number: STD512505
      No Longer Available
  • C-65
    Wire Assembly – Part Number: 87323
    Wire Assembly
    Part Number: 87323
      No Longer Available
  • C-66
    Strip – Part Number: 87574
    Strip
    Part Number: 87574
      No Longer Available
  • C-800
    Pump – Part Number: 87628
    Pump
    Part Number: 87628
      Special Order
    $593.40
Page D

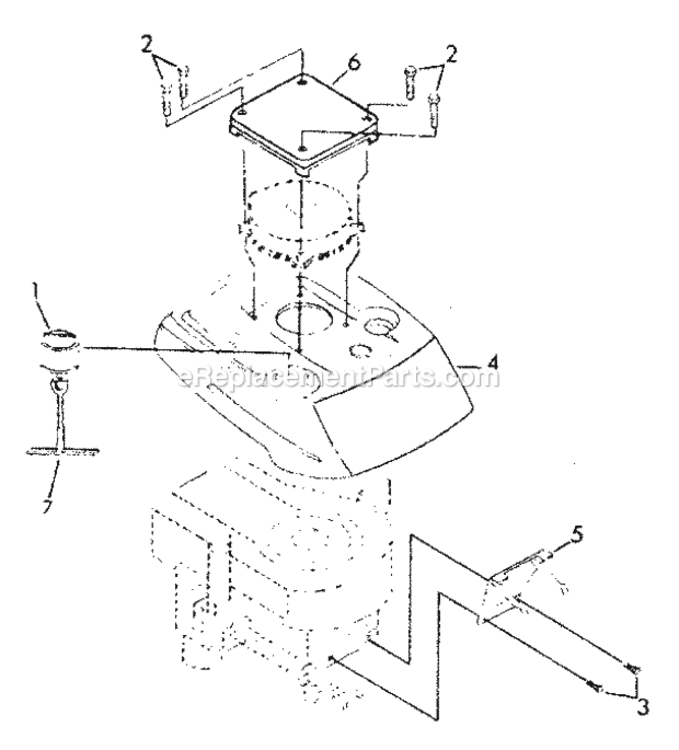

Page D Diagram and Parts List for  Craftsman Lawn Mower
  • D-1
    CAP-FUEL – Part Number: TC-37845
    CAP-FUEL
    Part Number: TC-37845
      Special Order
    $16.32
  • D-2
    Screw – Part Number: 87308
    Screw
    Part Number: 87308
      No Longer Available
  • D-3
    Screw 8Pk – Part Number: STD512505
    Screw 8Pk
    Part Number: STD512505
      No Longer Available
  • D-4
    TANK & STARTER* – Part Number: 730241
    TANK & STARTER*
    Part Number: 730241
      Special Order
    $94.86
  • D-5
    Bracket – Part Number: 86661
    Bracket
    Part Number: 86661
      No Longer Available
  • D-6
    Starter Cover – Part Number: 87291
    Starter Cover
    Part Number: 87291
      No Longer Available
  • D-7
    Retainer – Part Number: 35480
    Retainer
    Part Number: 35480
      Special Order
    $19.72
  • D-800
    Pump – Part Number: 87628
    Pump
    Part Number: 87628
      Special Order
    $593.40
Page E

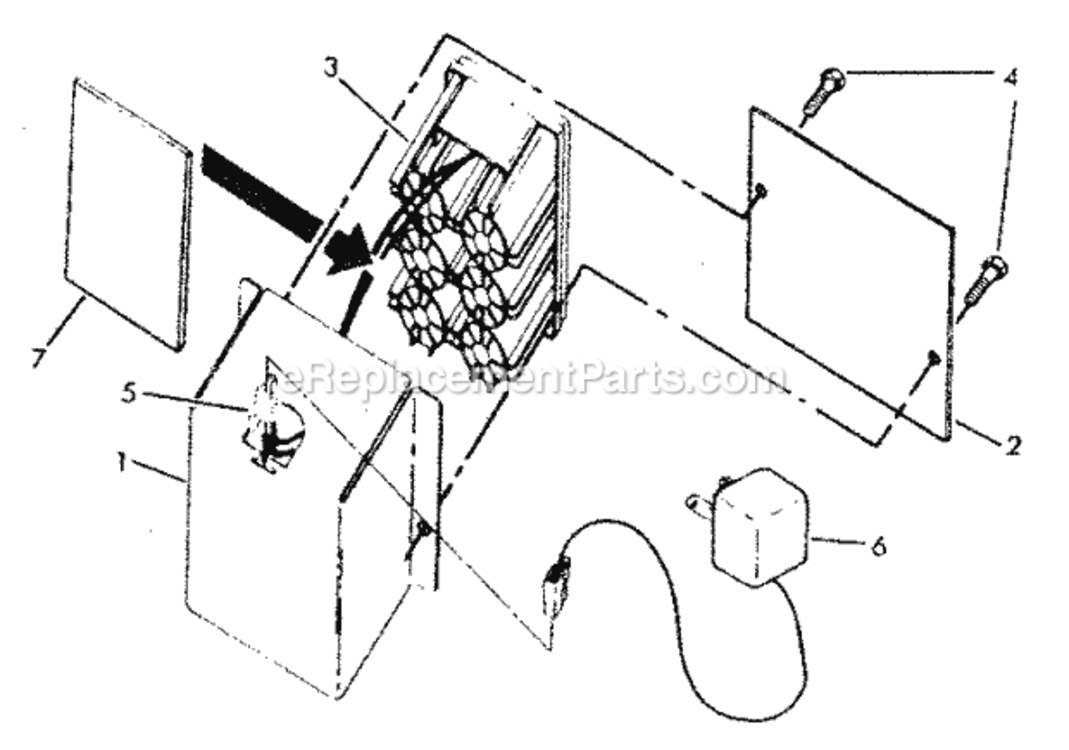

Page E Diagram and Parts List for  Craftsman Lawn Mower
Page F

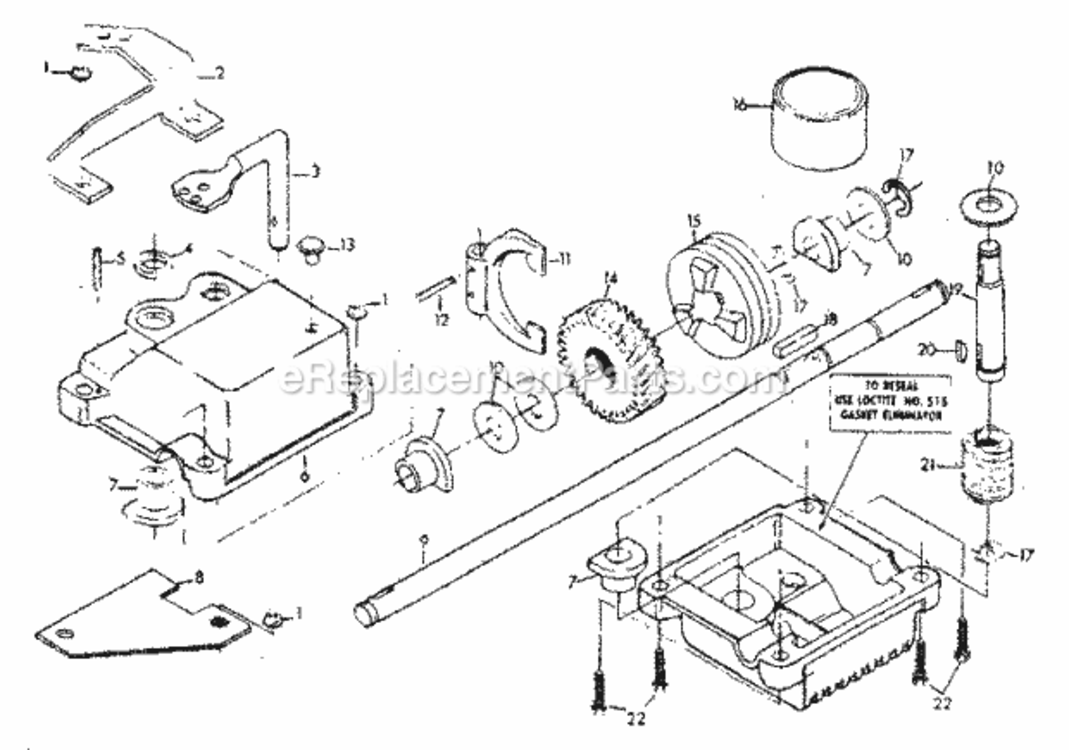

Page F Diagram and Parts List for  Craftsman Lawn Mower
