Craftsman Lawn Mower Replacement Parts For Model 917250123

We Sell Only Genuine Craftsman Parts

Popular Parts for Craftsman 917250123

Search Within Model

Browse all Parts Search by Area
Page A Diagram and Parts List for 917250123  Craftsman Lawn Mower
Page A
Page B Diagram and Parts List for 917250123  Craftsman Lawn Mower
Page B
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for 917250123  Craftsman Lawn Mower
  • A-1
    HEAD ASSEMBLY LH – Part Number: 794042
    HEAD ASSEMBLY LH
    Part Number: 794042
      Special Order
    $265.92
  • A-2
    FELT DISC – Part Number: 788039
    FELT DISC
    Part Number: 788039
      Special Order
    $6.16
  • A-3
    COUPLING – Part Number: 786028
    COUPLING
    Part Number: 786028
      Special Order
    $24.54
  • A-4
    Ring 5Pk – Part Number: STD583081
    Ring 5Pk
    Part Number: STD583081
      No Longer Available
  • A-5
    V Belt – Part Number: 9517H
    V Belt
    Part Number: 9517H
      No Longer Available
  • A-6
    HEAD ASSEMBLY RH – Part Number: 794041
    HEAD ASSEMBLY RH
    Part Number: 794041
      Special Order
    $275.02
  • A-7
    Bolt – Part Number: 455171
    Bolt
    Part Number: 455171
      No Longer Available
  • A-8
    Lock Nut – Part Number: 73930600
    Lock Nut
    Part Number: 73930600
      No Longer Available
  • A-9
    Sheave – Part Number: 786030
    Sheave
    Part Number: 786030
      No Longer Available
  • A-10
    Shaft – Part Number: 776085
    Shaft
    Part Number: 776085
      No Longer Available
  • A-11
    FILTER-A/C CARTRIDGE – Part Number: 5028H
    FILTER-A/C CARTRIDGE
    Part Number: 5028H
      Special Order
    $13.50
  • A-12
    Pin 2Pk – Part Number: STD624008
    Pin 2Pk
    Part Number: STD624008
      No Longer Available
  • A-13
    Pivot Shaft – Part Number: 6085H
    Pivot Shaft
    Part Number: 6085H
      No Longer Available
  • A-14
    Control Arm – Part Number: 626A23
    Control Arm
    Part Number: 626A23
      No Longer Available
  • A-15
    E-ring – Part Number: STD581050
    E-ring
    Part Number: STD581050
      No Longer Available
  • A-16
    Washer 8Pk – Part Number: STD551050
    Washer 8Pk
    Part Number: STD551050
      No Longer Available
  • A-17
    Guard – Part Number: 7717H2
    Guard
    Part Number: 7717H2
      No Longer Available
  • A-19
    Hex Lock Nut – Part Number: STD541537
    Hex Lock Nut
    Part Number: STD541537
      No Longer Available
  • A-20
    Idler Pulley – Part Number: 5146H
    Idler Pulley
    Part Number: 5146H
      No Longer Available
  • A-21
    Idler Bracket – Part Number: 4346H1
    Idler Bracket
    Part Number: 4346H1
      No Longer Available
  • A-22
    Spring – Part Number: 5106H
    Spring
    Part Number: 5106H
      No Longer Available
  • A-23
    Mount Housing – Part Number: 5599H1
    Mount Housing
    Part Number: 5599H1
      No Longer Available
  • A-24
    Rear Door – Part Number: 581747804
    Rear Door
    Part Number: 581747804
      No Longer Available
  • A-25
    Locknut – Part Number: STD541431
    Locknut
    Part Number: STD541431
      No Longer Available
  • A-26
    Keps Nut – Part Number: 271190
    Keps Nut
    Part Number: 271190
      No Longer Available
  • A-27
    Screw – Part Number: 431938
    Screw
    Part Number: 431938
      No Longer Available
  • A-28
    Skid – Part Number: 7872H
    Skid
    Part Number: 7872H
      No Longer Available
  • A-29
    Locknut – Part Number: STD541431
    Locknut
    Part Number: STD541431
      No Longer Available
  • A-30
    Pivot Pin – Part Number: 6091H
    Pivot Pin
    Part Number: 6091H
      No Longer Available
  • A-31
    FILTER-AIR – Part Number: 5050K
    FILTER-AIR
    Part Number: 5050K
      In Stock
    $34.98
  • A-32
    3/8 Bolt – Part Number: J011002-ZR
    3/8 Bolt
    Part Number: J011002-ZR
      No Longer Available
  • A-33
    Hitch Pin – Part Number: STD624010
    Hitch Pin
    Part Number: STD624010
      No Longer Available
  • A-34
    Grip, Handle – Part Number: 532009266
    Grip, Handle
    Part Number: 532009266
      No Longer Available
  • A-35
    Pulley Guide – Part Number: 8310H
    Pulley Guide
    Part Number: 8310H
      No Longer Available
  • A-36
    FILTER-A/C CARTRIDGE – Part Number: 5063K
    FILTER-A/C CARTRIDGE
    Part Number: 5063K
      Special Order
    $23.56
  • A-37
    Pin 2Pk – Part Number: STD572515
    Pin 2Pk
    Part Number: STD572515
      No Longer Available
  • A-38
    Lift Spring – Part Number: 5107H
    Lift Spring
    Part Number: 5107H
      No Longer Available
  • A-39
    Washer – Part Number: 121749X
    Washer
    Part Number: 121749X
      No Longer Available
  • A-40
    Ring 2Pk – Part Number: STD581075
    Ring 2Pk
    Part Number: STD581075
      No Longer Available
  • A-41
    Bolt – Part Number: 455170
    Bolt
    Part Number: 455170
      No Longer Available
  • A-42
    Lifter – Part Number: 7876H
    Lifter
    Part Number: 7876H
      No Longer Available
  • A-43
    Carriage Bolt – Part Number: STD533110
    Carriage Bolt
    Part Number: STD533110
      No Longer Available
  • A-44
    Pivot Link – Part Number: 8720H
    Pivot Link
    Part Number: 8720H
      No Longer Available
  • A-45
    Mower Housing – Part Number: 626A162
    Mower Housing
    Part Number: 626A162
      No Longer Available
  • A-46
    Housing Mount – Part Number: 5942H
    Housing Mount
    Part Number: 5942H
      No Longer Available
  • A-47
    STATOR – Part Number: 187745
    STATOR
    Part Number: 187745
      Special Order
    $396.57
  • A-48
    1/4-20 Hex Lock Nut – Part Number: STD541425
    1/4-20 Hex Lock Nut
    Part Number: STD541425
      No Longer Available
  • A-49
    Lifter Arm – Part Number: 626A159
    Lifter Arm
    Part Number: 626A159
      No Longer Available
  • A-50
    Cover – Part Number: 7875H
    Cover
    Part Number: 7875H
      No Longer Available
  • A-51
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • A-52
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • A-53
    Shield – Part Number: 786044
    Shield
    Part Number: 786044
      No Longer Available
  • A-54
    Washer – Part Number: 583644301
    Washer
    Part Number: 583644301
      No Longer Available
  • A-55
    GEAR-PINION – Part Number: 5086K
    GEAR-PINION
    Part Number: 5086K
      Special Order
    $11.93
  • A-56
    Blade – Part Number: 7874H
    Blade
    Part Number: 7874H
      No Longer Available
  • A-57
    Nut 2Pk – Part Number: STD541562
    Nut 2Pk
    Part Number: STD541562
      No Longer Available
  • A-58
    WASHER M – Part Number: 583781401
    WASHER M
    Part Number: 583781401
      Special Order
    $17.21
  • A-59
    Horn Guard – Part Number: 7873H
    Horn Guard
    Part Number: 7873H
      No Longer Available
  • A-60
    Screw – Part Number: STD623725
    Screw
    Part Number: STD623725
      No Longer Available
  • A-61
    Washer 8Pk – Part Number: STD551037
    Washer 8Pk
    Part Number: STD551037
      No Longer Available
  • A-62
    Bushing – Part Number: 583775301
    Bushing
    Part Number: 583775301
      No Longer Available
  • A-63
    Gauge Wheel – Part Number: 9536H
    Gauge Wheel
    Part Number: 9536H
      No Longer Available
  • A-64
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • A-65
    Nut 8Pk – Part Number: STD541137
    Nut 8Pk
    Part Number: STD541137
      No Longer Available
  • A-66
    Handle – Part Number: 615A20
    Handle
    Part Number: 615A20
      No Longer Available
  • A-67
    Handle Grip – Part Number: 4379H
    Handle Grip
    Part Number: 4379H
      No Longer Available
  • A-800
    Manual – Part Number: 9548H
    Manual
    Part Number: 9548H
      No Longer Available
  • A-800
    Complete Deck – Part Number: 252040
    Complete Deck
    Part Number: 252040
      No Longer Available
Page B

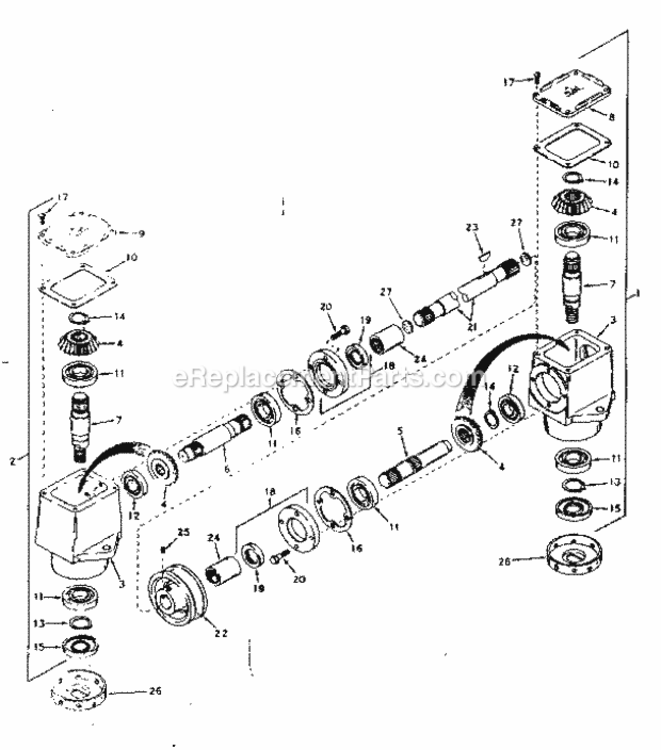

Page B Diagram and Parts List for 917250123  Craftsman Lawn Mower
  • B-1
    HEAD ASSEMBLY RH – Part Number: 794041
    HEAD ASSEMBLY RH
    Part Number: 794041
      Special Order
    $275.02
  • B-2
    HEAD ASSEMBLY LH – Part Number: 794042
    HEAD ASSEMBLY LH
    Part Number: 794042
      Special Order
    $265.92
  • B-3
    HOUSING – Part Number: 770026A
    HOUSING
    Part Number: 770026A
      Special Order
    $131.69
  • B-4
    Gear – Part Number: 778046
    Gear
    Part Number: 778046
      Special Order
    $49.88
  • B-5
    INPUT SHAFT – Part Number: 776040A
    INPUT SHAFT
    Part Number: 776040A
      Special Order
    $56.28
  • B-6
    INPUT SHAFT – Part Number: 776041A
    INPUT SHAFT
    Part Number: 776041A
      Special Order
    $63.24
  • B-7
    OUTPUT SHAFT – Part Number: 776042
    OUTPUT SHAFT
    Part Number: 776042
      Special Order
    $63.63
  • B-8
    COVER – Part Number: 772034
    COVER
    Part Number: 772034
      Special Order
    $21.21
  • B-9
    COVER – Part Number: 772035
    COVER
    Part Number: 772035
      Special Order
    $19.54
  • B-10
    GASKET – Part Number: 788028
    GASKET
    Part Number: 788028
      Special Order
    $7.41
  • B-11
    Ball Bearing – Part Number: TC-780034
    Ball Bearing
    Part Number: TC-780034
      Special Order
    $114.36
  • B-12
    R12 Brg – Part Number: STD315120
    R12 Brg
    Part Number: STD315120
      No Longer Available
  • B-13
    Ring 2Pk – Part Number: STD582087
    Ring 2Pk
    Part Number: STD582087
      No Longer Available
  • B-14
    Ring 2Pk – Part Number: STD582081
    Ring 2Pk
    Part Number: STD582081
      No Longer Available
  • B-15
    OIL SEAL – Part Number: 788029A
    OIL SEAL
    Part Number: 788029A
      Special Order
    $14.20
  • B-16
    Retainer Gasket – Part Number: 788030B
    Retainer Gasket
    Part Number: 788030B
      No Longer Available
  • B-17
    Screw 8Pk – Part Number: STD601005
    Screw 8Pk
    Part Number: STD601005
      No Longer Available
  • B-18
    Retainer Cap & Seal – Part Number: 786029
    Retainer Cap & Seal
    Part Number: 786029
      Special Order
    $60.21
  • B-19
    Oil Seal – Part Number: AP1181E0
    Oil Seal
    Part Number: AP1181E0
      No Longer Available
  • B-20
    Screw 8Pk – Part Number: STD522508
    Screw 8Pk
    Part Number: STD522508
      No Longer Available
  • B-21
    Shaft – Part Number: 776085
    Shaft
    Part Number: 776085
      No Longer Available
  • B-22
    Sheave – Part Number: 786030
    Sheave
    Part Number: 786030
      No Longer Available
  • B-23
    Key 2Pk – Part Number: STD580025
    Key 2Pk
    Part Number: STD580025
      No Longer Available
  • B-24
    COUPLING – Part Number: 786028
    COUPLING
    Part Number: 786028
      Special Order
    $24.54
  • B-25
    Terminal Assembly – Part Number: 730636A
    Terminal Assembly
    Part Number: 730636A
      Special Order
    $16.83
  • B-26
    Shield – Part Number: 786044
    Shield
    Part Number: 786044
      No Longer Available
  • B-27
    FELT DISC – Part Number: 788039
    FELT DISC
    Part Number: 788039
      Special Order
    $6.16
  • B-800
    Complete Deck – Part Number: 252040
    Complete Deck
    Part Number: 252040
      No Longer Available
  • B-800
    Manual – Part Number: 9548H
    Manual
    Part Number: 9548H
      No Longer Available
