Page Diagram and Parts List for  Craftsman Lawn Mower
Page
Page D Diagram and Parts List for  Craftsman Lawn Mower
Page D
Previous Showing All Parts Next
Page

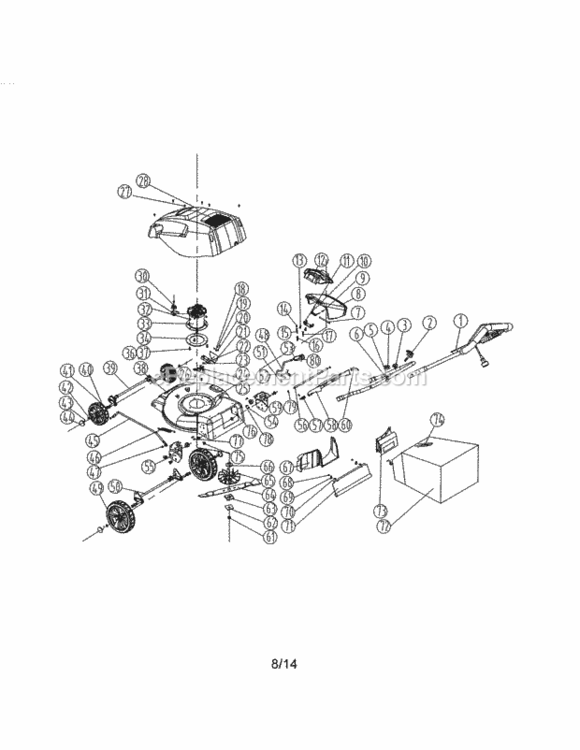

Page Diagram and Parts List for  Craftsman Lawn Mower
  • D-1
    Handle – Part Number: 31101489
    Handle
    Part Number: 31101489
      No Longer Available
  • D-2
    Cam Lock – Part Number: 31101475
    Cam Lock
    Part Number: 31101475
      No Longer Available
  • D-3
    Knob – Part Number: 34106467-1
    Knob
    Part Number: 34106467-1
      No Longer Available
  • D-4
    Guide – Part Number: 34135469A
    Guide
    Part Number: 34135469A
      No Longer Available
  • D-5
    Lower Handle – Part Number: 33301489-1
    Lower Handle
    Part Number: 33301489-1
      No Longer Available
  • D-6
    Retainer – Part Number: 34120227
    Retainer
    Part Number: 34120227
      No Longer Available
  • D-7
    Cover – Part Number: 3410338-2
    Cover
    Part Number: 3410338-2
      No Longer Available
  • D-8
    Chute – Part Number: 3410438
    Chute
    Part Number: 3410438
      No Longer Available
  • D-9
    Bushing – Part Number: 3420207
    Bushing
    Part Number: 3420207
      No Longer Available
  • D-10
    Spring – Part Number: 3340237
    Spring
    Part Number: 3340237
      No Longer Available
  • D-11
    Bracket – Part Number: 3330637
    Bracket
    Part Number: 3330637
      No Longer Available
  • D-12
    Cover – Part Number: 3410338
    Cover
    Part Number: 3410338
      No Longer Available
  • D-13
    Bolt – Part Number: 3220136
    Bolt
    Part Number: 3220136
      No Longer Available
  • D-14
    Wire Clip – Part Number: 3410403
    Wire Clip
    Part Number: 3410403
      No Longer Available
  • D-15
    Screw – Part Number: 3220505D
    Screw
    Part Number: 3220505D
      No Longer Available
  • D-16
    Clip – Part Number: 3410137
    Clip
    Part Number: 3410137
      No Longer Available
  • D-17
    Screw – Part Number: 3220951D
    Screw
    Part Number: 3220951D
      No Longer Available
  • D-18
    Nut – Part Number: 3290105
    Nut
    Part Number: 3290105
      No Longer Available
  • D-19
    Washer – Part Number: 3290675
    Washer
    Part Number: 3290675
      No Longer Available
  • D-20
    Lock Nut – Part Number: 3220439
    Lock Nut
    Part Number: 3220439
      No Longer Available
  • D-21
    Radiator – Part Number: 33301475
    Radiator
    Part Number: 33301475
      No Longer Available
  • D-22
    Rectifier – Part Number: 36901477
    Rectifier
    Part Number: 36901477
      No Longer Available
  • D-23
    Screw – Part Number: 3220511
    Screw
    Part Number: 3220511
      No Longer Available
  • D-24
    Clamp – Part Number: 3410290-1
    Clamp
    Part Number: 3410290-1
      No Longer Available
  • D-25
    Screw – Part Number: 3220850D
    Screw
    Part Number: 3220850D
      No Longer Available
  • D-26
    Screw – Part Number: 3220505D
    Screw
    Part Number: 3220505D
      No Longer Available
  • D-27
    Screw – Part Number: 3221137
    Screw
    Part Number: 3221137
      No Longer Available
  • D-28
    Cover – Part Number: 34101489-5
    Cover
    Part Number: 34101489-5
      No Longer Available
  • D-30
    Rectifier – Part Number: 3690135
    Rectifier
    Part Number: 3690135
      No Longer Available
  • D-31
    Radiator Rectifier – Part Number: 3331035
    Radiator Rectifier
    Part Number: 3331035
      No Longer Available
  • D-32
    Lock Nut – Part Number: 3220439
    Lock Nut
    Part Number: 3220439
      No Longer Available
  • D-33
    Motor Assembly – Part Number: 36101489
    Motor Assembly
    Part Number: 36101489
      No Longer Available
  • D-34
    Bushing – Part Number: 34203227
    Bushing
    Part Number: 34203227
      No Longer Available
  • D-36
    Screw – Part Number: 3220135D
    Screw
    Part Number: 3220135D
      No Longer Available
  • D-37
    Washer – Part Number: 32207115
    Washer
    Part Number: 32207115
      No Longer Available
  • D-38
    Deck – Part Number: 31301489-2
    Deck
    Part Number: 31301489-2
      No Longer Available
  • D-39
    Axle – Part Number: 333071161
    Axle
    Part Number: 333071161
      No Longer Available
  • D-40
    Wheel,7-In. – Part Number: 33101489
    Wheel,7-In.
    Part Number: 33101489
      No Longer Available
  • D-41
    Spacer – Part Number: 123845-22
    Spacer
    Part Number: 123845-22
      No Longer Available
  • D-42
    Washer – Part Number: 3220898
    Washer
    Part Number: 3220898
      No Longer Available
  • D-43
    C-Clip – Part Number: 32901271
    C-Clip
    Part Number: 32901271
      No Longer Available
  • D-44
    Cover – Part Number: 34111498
    Cover
    Part Number: 34111498
      No Longer Available
  • D-45
    Link Bar – Part Number: 33303227-10
    Link Bar
    Part Number: 33303227-10
      No Longer Available
  • D-46
    Spring – Part Number: 3340137-2
    Spring
    Part Number: 3340137-2
      Special Order
    $8.79
  • D-47
    Lock Nut – Part Number: 3220439
    Lock Nut
    Part Number: 3220439
      No Longer Available
  • D-48
    Handle – Part Number: 31103222
    Handle
    Part Number: 31103222
      No Longer Available
  • D-49
    Wheel,10-In. – Part Number: 33102489
    Wheel,10-In.
    Part Number: 33102489
      No Longer Available
  • D-50
    Rear Whl Ax – Part Number: 31102222
    Rear Whl Ax
    Part Number: 31102222
      No Longer Available
  • D-51
    Pin – Part Number: 3290135
    Pin
    Part Number: 3290135
      No Longer Available
  • D-52
    Spring – Part Number: 33401222
    Spring
    Part Number: 33401222
      No Longer Available
  • D-53
    Cover – Part Number: 34114227-1
    Cover
    Part Number: 34114227-1
      No Longer Available
  • D-54
    Bolt – Part Number: 3221637
    Bolt
    Part Number: 3221637
      No Longer Available
  • D-55
    Bracket – Part Number: 33302222-1
    Bracket
    Part Number: 33302222-1
      No Longer Available
  • D-56
    Rod – Part Number: 3320138-1
    Rod
    Part Number: 3320138-1
      No Longer Available
  • D-57
    Spring – Part Number: 33304235
    Spring
    Part Number: 33304235
      No Longer Available
  • D-58
    Door – Part Number: 34103236
    Door
    Part Number: 34103236
      No Longer Available
  • D-59
    Bracket – Part Number: 33305222-1
    Bracket
    Part Number: 33305222-1
      No Longer Available
  • D-60
    Spring – Part Number: 33302235
    Spring
    Part Number: 33302235
      No Longer Available
  • D-61
    Lock Nut – Part Number: 3221037
    Lock Nut
    Part Number: 3221037
      No Longer Available
  • D-62
    Spacer – Part Number: 3331435
    Spacer
    Part Number: 3331435
      No Longer Available
  • D-63
    Insulator – Part Number: 3410535
    Insulator
    Part Number: 3410535
      No Longer Available
  • D-64
    Blade – Part Number: 29172
    Blade
    Part Number: 29172
      No Longer Available
  • D-65
    Fan – Part Number: 3410237
    Fan
    Part Number: 3410237
      No Longer Available
  • D-66
    Bushing – Part Number: 3320238A
    Bushing
    Part Number: 3320238A
      No Longer Available
  • D-67
    Rear Baffle – Part Number: 34106236-1
    Rear Baffle
    Part Number: 34106236-1
      No Longer Available
  • D-68
    Nut – Part Number: 3221237
    Nut
    Part Number: 3221237
      No Longer Available
  • D-69
    Wire Clip (2) – Part Number: 33305227-1
    Wire Clip (2)
    Part Number: 33305227-1
      No Longer Available
  • D-70
    Screw – Part Number: 3220511D
    Screw
    Part Number: 3220511D
      No Longer Available
  • D-71
    Shield – Part Number: 34127229
    Shield
    Part Number: 34127229
      No Longer Available
  • D-72
    Catcher Bag – Part Number: 34902237-11
    Catcher Bag
    Part Number: 34902237-11
      No Longer Available
  • D-73
    Mulch Plug – Part Number: 34104236
    Mulch Plug
    Part Number: 34104236
      No Longer Available
  • D-74
    Catcher Bag Frame – Part Number: 33301237-5
    Catcher Bag Frame
    Part Number: 33301237-5
      No Longer Available
  • D-75
    Nut – Part Number: 3220737
    Nut
    Part Number: 3220737
      No Longer Available
  • D-76
    Lock Nut – Part Number: 3220439
    Lock Nut
    Part Number: 3220439
      No Longer Available
  • D-77
    Screw – Part Number: 32206250D
    Screw
    Part Number: 32206250D
      No Longer Available
  • D-78
    Screw – Part Number: 32201235D
    Screw
    Part Number: 32201235D
      No Longer Available
  • D-79
    E-Clip – Part Number: 3290506
    E-Clip
    Part Number: 3290506
      No Longer Available
  • D-80
    Knob – Part Number: 34113227-4
    Knob
    Part Number: 34113227-4
      No Longer Available
Page D
Page D Diagram and Parts List for  Craftsman Lawn Mower
