Craftsman Shell 60v Self- Lawn Mower Replacement Parts For Model CMCMW270P2 (Type 1)

We Sell Only Genuine Craftsman Parts

Popular Parts for CMCMW270P2

Search Within Model

Questions & Answers for Craftsman CMCMW270P2
Browse all Parts Search by Area

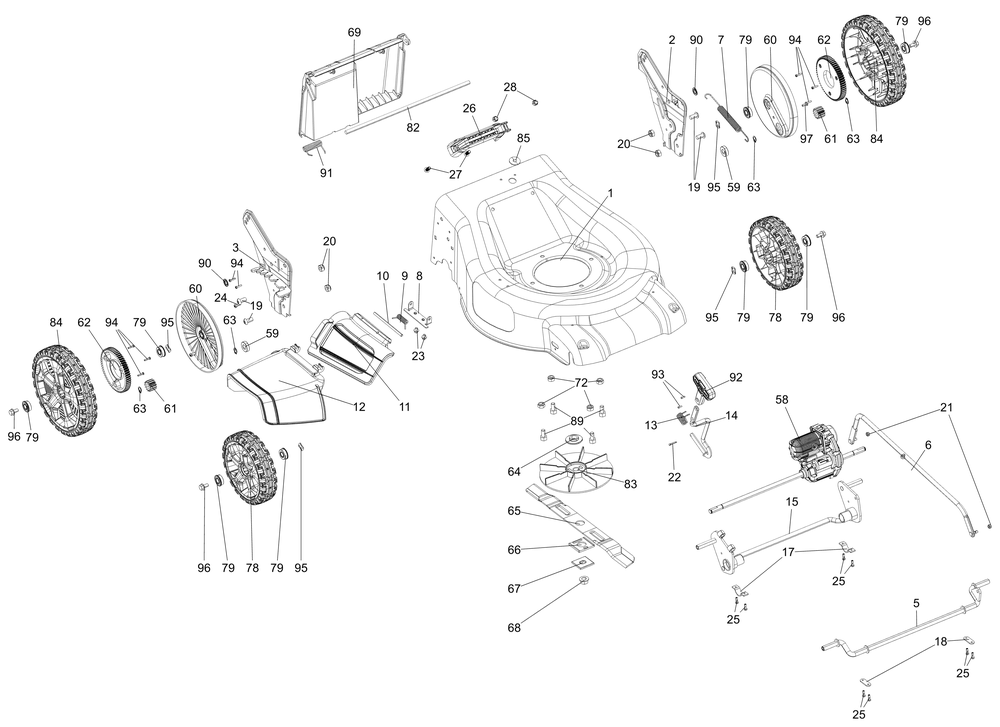

Diagram Diagram and Parts List for Type 1 Craftsman Lawn Mower
Diagram
Previous Showing All Parts Next
Diagram
Diagram Diagram and Parts List for Type 1 Craftsman Lawn Mower
  • 1
    DECK – Part Number: N594369
    DECK
    Part Number: N594369
      Special Order
    $86.20
  • 2
    LEFT SIDE PLATE – Part Number: N594371
    LEFT SIDE PLATE
    Part Number: N594371
      Special Order
    $14.90
  • 3
    RIGHT SIDE PLATE SA-NA – Part Number: N594370
    RIGHT SIDE PLATE SA-NA
    Part Number: N594370
      Special Order
    $21.53
  • 4
    INSERT, REAR VOLUTE – Part Number: N594372
    INSERT, REAR VOLUTE
    Part Number: N594372
      Special Order
    $44.51
  • 5
    FRONT AXLE – Part Number: N594373
    FRONT AXLE
    Part Number: N594373
      Special Order
    $17.36
  • 6
    CONNECTING ARM (WITH PINS) – Part Number: N594377
    CONNECTING ARM (WITH PINS)
    Part Number: N594377
      Special Order
    $8.60
  • 7
    SRPING, TENSION – Part Number: N594378
    SRPING, TENSION
    Part Number: N594378
      Special Order
    $6.16
  • 8
    BRACKET SIDE DISCHARGE COVER – Part Number: N595039
    BRACKET SIDE DISCHARGE COVER
    Part Number: N595039
      Special Order
    $6.16
  • 9
    SPRING, TORSIONAL, SIDE DISCHA – Part Number: N595041
    SPRING, TORSIONAL, SIDE DISCHA
    Part Number: N595041
      Special Order
    $6.16
  • 10
    PIN, SIDE DISCHARGE GUIDE – Part Number: N595040
    PIN, SIDE DISCHARGE GUIDE
    Part Number: N595040
      Special Order
    $6.16
  • 11
    SIDE DISCHARGE COVER – Part Number: N594416
    SIDE DISCHARGE COVER
    Part Number: N594416
      Special Order
    $13.18
  • 12
    SIDE DISCHARGE CHUTE – Part Number: N594415
    SIDE DISCHARGE CHUTE
    Part Number: N594415
      Special Order
    $12.80
  • 13
    TORSIONAL SPRING – Part Number: N594376
    TORSIONAL SPRING
    Part Number: N594376
      Special Order
    $6.16
  • 14
    LEVER HEIGHTT ADJUST – Part Number: N594375
    LEVER HEIGHTT ADJUST
    Part Number: N594375
      Special Order
    $6.25
  • 15
    REAR AXLE – Part Number: N595423
    REAR AXLE
    Part Number: N595423
      Special Order
    $48.22
  • 16
    FRONT DECK INSERT – Part Number: N594414
    FRONT DECK INSERT
    Part Number: N594414
      Special Order
    $16.06
  • 18
    PLATE – Part Number: N600127
    PLATE
    Part Number: N600127
      Special Order
    $6.16
  • 19
    BOLT – Part Number: N630170
    BOLT
    Part Number: N630170
      Special Order
    $6.16
  • 20
    NUT M10, TOPSUN – Part Number: N630169
    NUT M10, TOPSUN
    Part Number: N630169
      Special Order
    $6.16
  • 21
    NUT M6, TOPSUN – Part Number: N630173
    NUT M6, TOPSUN
    Part Number: N630173
      Special Order
    $6.16
  • 22
    COTTER PIN, TOPSUN – Part Number: N630174
    COTTER PIN, TOPSUN
    Part Number: N630174
      Special Order
    $6.16
  • 23
    BOLT M6*8, TOPSUN – Part Number: N630176
    BOLT M6*8, TOPSUN
    Part Number: N630176
      Special Order
    $6.16
  • 24
    SCREW – Part Number: N630171
    SCREW
    Part Number: N630171
      Special Order
    $6.16
  • 25
    SCREW – Part Number: N630172
    SCREW
    Part Number: N630172
      Special Order
    $6.16
  • 26
    HANDLE – Part Number: N565937
    HANDLE
    Part Number: N565937
      Special Order
    $6.16
  • 27
    SCREW, M8 – Part Number: N526930
    SCREW, M8
    Part Number: N526930
      No Longer Available
  • 28
    NUT, M8 – Part Number: N527654
    NUT, M8
    Part Number: N527654
      Special Order
    $6.16
  • 30
    INSERT – Part Number: BD-N681455
    INSERT
    Part Number: BD-N681455
      No Longer Available
  • 31
    BAIL HANDLE – Part Number: N588301
    BAIL HANDLE
    Part Number: N588301
      Special Order
    $11.25
  • 33
    POLE – Part Number: N565746
    POLE
    Part Number: N565746
      Special Order
    $51.99
  • 34
    HOUSING – Part Number: N601309
    HOUSING
    Part Number: N601309
      Special Order
    $41.65
  • 35
    COVER – Part Number: N565772
    COVER
    Part Number: N565772
      Special Order
    $12.39
  • 36
    LID – Part Number: N565774
    LID
    Part Number: N565774
      Special Order
    $22.29
  • 37
    PIN – Part Number: N592196
    PIN
    Part Number: N592196
      Special Order
    $6.16
  • 39
    LATCH, slider – Part Number: N562080
    LATCH, slider
    Part Number: N562080
      Special Order
    $6.16
  • 40
    SPRING SUPPORT – Part Number: 90607453
    SPRING SUPPORT
    Part Number: 90607453
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 41
    LATCH SPRING – Part Number: 90606558
    LATCH SPRING
    Part Number: 90606558
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 42
    LATCH – Part Number: N580658
    LATCH
    Part Number: N580658
      Special Order
    $6.16
  • 43
    HOUSING, battery – Part Number: N601310
    HOUSING, battery
    Part Number: N601310
      Special Order
    $32.99
  • 44
    ASSEMBLY- EJECTOR – Part Number: 90605769
    ASSEMBLY- EJECTOR
    Part Number: 90605769
      In Stock
    $6.16
  • 45
    Screw – Part Number: 330019-12
    Screw
    Part Number: 330019-12
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 46
    SPRING COMPRESSION – Part Number: 90611832
    SPRING COMPRESSION
    Part Number: 90611832
      Special Order
    $6.16
  • 47
    PIN – Part Number: N514100
    PIN
    Part Number: N514100
      No Longer Available
  • 48
    COMPRESSION SPRING – Part Number: 90101536
    COMPRESSION SPRING
    Part Number: 90101536
      Special Order
    $6.16
  • 49
    KNOB – Part Number: N589578
    KNOB
    Part Number: N589578
      Special Order
    $6.16
  • 50
    SPRING PIN – Part Number: 90564730
    SPRING PIN
    Part Number: 90564730
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 51
    HANDLE – Part Number: N585338
    HANDLE
    Part Number: N585338
      Special Order
    $6.16
  • 51
    HANDLE SA – Part Number: NA074187
    HANDLE SA
    Part Number: NA074187
      Special Order
    $64.21
  • 52
    BOLT – Part Number: N584838
    BOLT
    Part Number: N584838
      Special Order
    $6.16
  • 53
    NUT – Part Number: N584839
    NUT
    Part Number: N584839
      Special Order
    $6.16
  • 54
    BAIL – Part Number: N588583
    BAIL
    Part Number: N588583
      Special Order
    $12.22
  • 55
    BOLT, M6 X 1 X45 – Part Number: N591023
    BOLT, M6 X 1 X45
    Part Number: N591023
      Special Order
    $6.16
  • 56
    WASHER – Part Number: N591230
    WASHER
    Part Number: N591230
      Special Order
    $6.16
  • 57
    LOCK NUT – Part Number: N541610
    LOCK NUT
    Part Number: N541610
      Special Order
    $6.16
  • 58
    TRANSMISSION – Part Number: N569122
    TRANSMISSION
    Part Number: N569122
      Special Order
    $133.97
  • 59
    Bearing – Part Number: 90136109
    Bearing
    Part Number: 90136109
      Special Order
    $6.16
  • 60
    COVER, gear – Part Number: N578642
    COVER, gear
    Part Number: N578642
      Special Order
    $6.16
  • 61
    PINION – Part Number: N572615
    PINION
    Part Number: N572615
      Special Order
    $6.16
  • 62
    GEAR, wheel – Part Number: N572616
    GEAR, wheel
    Part Number: N572616
      Special Order
    $10.75
  • 64
    Blade Spacer – Part Number: 680812-00
    Blade Spacer
    Part Number: 680812-00
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $11.01
  • 65
    BLADE – Part Number: N566776
    BLADE
    Part Number: N566776
      Special Order
    $36.63
  • 66
    Blade Insulator – Part Number: 90541434
    Blade Insulator
    Part Number: 90541434
    ★★★★★
    ★★★★★
    (7)
      In Stock
    Minimum Quantity of 2 required
    $6.34
  • 67
    Spacer – Part Number: 092715-00
    Spacer
    Part Number: 092715-00
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $6.16
  • 68
    NUT, M12 – Part Number: N538858
    NUT, M12
    Part Number: N538858
      Special Order
    $6.16
  • 69
    REAR DOOR – Part Number: N588865
    REAR DOOR
    Part Number: N588865
      Special Order
    $23.64
  • 70
    Screw – Part Number: 330019-11
    Screw
    Part Number: 330019-11
    ★★★★★
    ★★★★★
    (2)
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 71
    MOTOR – Part Number: N601317
    MOTOR
    Part Number: N601317
      Special Order
    $130.07
  • 72
    Nut, M10 – Part Number: N455283
    Nut, M10
    Part Number: N455283
      Special Order
    $6.16
  • 73
    Clamp,Cord – Part Number: 329301-00
    Clamp,Cord
    Part Number: 329301-00
      Special Order
    $6.16
  • 74
    Screw,plastite – Part Number: 330019-02
    Screw,plastite
    Part Number: 330019-02
    ★★★★★
    ★★★★★
    (2)
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 75
    CORD – Part Number: N592599
    CORD
    Part Number: N592599
      Special Order
    $6.16
  • 76
    HARNESS, motor – Part Number: N591698
    HARNESS, motor
    Part Number: N591698
      Special Order
    $8.97
  • 77
    CONNECTOR – Part Number: N591024
    CONNECTOR
    Part Number: N591024
      Special Order
    $6.16
  • 78
    FRONT WHEEL – Part Number: N588325
    FRONT WHEEL
    Part Number: N588325
      Special Order
    $21.37
  • 79
    BEARING – Part Number: N597453
    BEARING
    Part Number: N597453
      No Longer Available
  • 80
    FLAP – Part Number: N589628
    FLAP
    Part Number: N589628
      Special Order
    $12.33
  • 81
    MOUNTING PLATE – Part Number: N590208
    MOUNTING PLATE
    Part Number: N590208
      Special Order
    $6.16
  • 82
    ROD – Part Number: N565930
    ROD
    Part Number: N565930
      Special Order
    $6.61
  • 83
    FAN – Part Number: N590354
    FAN
    Part Number: N590354
      Special Order
    $9.90
  • 84
    REAR WHEEL – Part Number: N589931
    REAR WHEEL
    Part Number: N589931
      Special Order
    $28.16
  • 85
    GROMMET – Part Number: N590651
    GROMMET
    Part Number: N590651
      Special Order
    $6.16
  • 86
    SPACER – Part Number: N535178
    SPACER
    Part Number: N535178
      No Longer Available
  • 87
    BOLT, M8x1.25x35 – Part Number: N535212
    BOLT, M8x1.25x35
    Part Number: N535212
      No Longer Available
  • 88
    NUT – Part Number: N535210
    NUT
    Part Number: N535210
      No Longer Available
  • 89
    SCREW, M10X20 – Part Number: N545139
    SCREW, M10X20
    Part Number: N545139
      No Longer Available
  • 90
    RETAINING RING – Part Number: N591697
    RETAINING RING
    Part Number: N591697
      Special Order
    $6.16
  • 91
    REAR DOOR – Part Number: N592718
    REAR DOOR
    Part Number: N592718
      Special Order
    $6.16
  • 92
    HANDLE – Part Number: N601352
    HANDLE
    Part Number: N601352
      Special Order
    $6.16
  • 93
    Screw – Part Number: 330019-41
    Screw
    Part Number: 330019-41
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 94
    Screw – Part Number: 330019-03
    Screw
    Part Number: 330019-03
    ★★★★★
    ★★★★★
    (2)
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 95
    WAVE WASHER – Part Number: N514019
    WAVE WASHER
    Part Number: N514019
      No Longer Available
  • 96
    BOLT – Part Number: N604055
    BOLT
    Part Number: N604055
      Special Order
    $6.16
  • 97
    Screw – Part Number: 330045-49
    Screw
    Part Number: 330045-49
      In Stock
    Minimum Quantity of 2 required
    $6.48
  • 98
    HOUSING – Part Number: N572410
    HOUSING
    Part Number: N572410
      Special Order
    $16.99
  • 99
    HOUSING – Part Number: N601342
    HOUSING
    Part Number: N601342
      Special Order
    $11.79
  • 100
    BAG, grass – Part Number: N593398
    BAG, grass
    Part Number: N593398
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $62.92
  • 101
    FRAME – Part Number: N592733
    FRAME
    Part Number: N592733
      Special Order
    $34.05
  • 102
    KEY – Part Number: N601370
    KEY
    Part Number: N601370
      Special Order
    $26.89
  • 700
    LABELRATINGFORCMCMW270P2/Z1 – Part Number: N619435
    LABELRATINGFORCMCMW270P2/Z1
    Part Number: N619435
      Special Order
    $6.16
  • 701
    WARNING LABEL – Part Number: N640343
    WARNING LABEL
    Part Number: N640343
      Special Order
    $6.16
  • 702
    WARNING LABEL – Part Number: N500504
    WARNING LABEL
    Part Number: N500504
      Special Order
    $6.16
  • 866
    Battery – Part Number: CMCB6050
    Battery
    Part Number: CMCB6050
      No Longer Available
  • 871
    Charger – Part Number: CMCB602
    Charger
    Part Number: CMCB602
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
