Delta 14" Cast-Iron Lathe Replacement Parts For Model 46-715 (Type 1)

Delta Parts We Sell Only Genuine Delta Parts

Popular Parts for 46-715

Search Within Model

Questions & Answers for Delta 46-715
Browse all Parts Search by Area

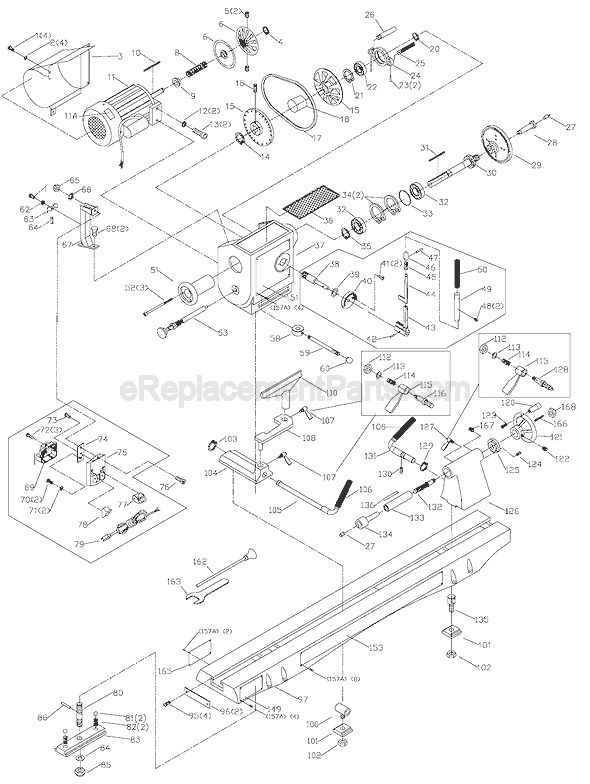

Page A Diagram and Parts List for Type 1 Delta Lathe
Page A

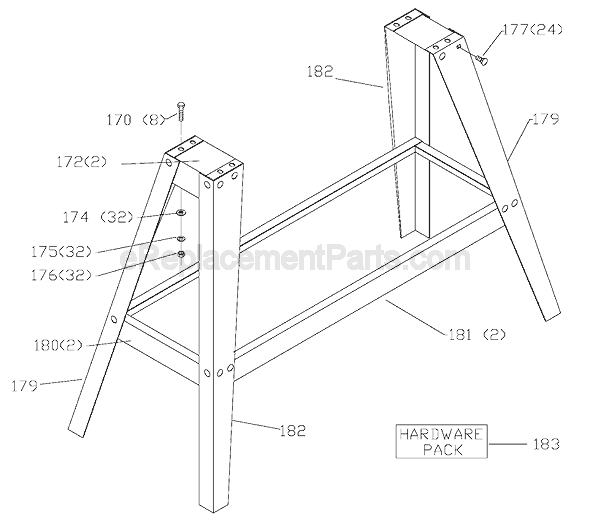

Page B Diagram and Parts List for Type 1 Delta Lathe
Page B
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 1 Delta Lathe
  • 1
    Screw – Part Number: 1342455
    Screw
    Part Number: 1342455
      No Longer Available
  • 2
    LOCK WASHER – Part Number: 488808-00
    LOCK WASHER
    Part Number: 488808-00
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 3
    Cover – Part Number: 901741
    Cover
    Part Number: 901741
      No Longer Available
  • 4
    Retaining Ring – Part Number: 901734
    Retaining Ring
    Part Number: 901734
      In Stock
    $6.16
  • 5
    Screw – Part Number: 1243321
    Screw
    Part Number: 1243321
      No Longer Available
  • 6
    Pulley – Part Number: 909945
    Pulley
    Part Number: 909945
      No Longer Available
  • 8
    Spring – Part Number: 901737
    Spring
    Part Number: 901737
      No Longer Available
  • 9
    Spring Bushing – Part Number: 901738
    Spring Bushing
    Part Number: 901738
      No Longer Available
  • 10
    Key – Part Number: 901739
    Key
    Part Number: 901739
      No Longer Available
  • 11
    Motor - 3/4HP - 1PH – Part Number: 901740
    Motor - 3/4HP - 1PH
    Part Number: 901740
      Special Order
    $389.48
  • 11A
    Motor Plate – Part Number: 903260
    Motor Plate
    Part Number: 903260
      No Longer Available
  • 12
    Lock Washer – Part Number: 1243360
    Lock Washer
    Part Number: 1243360
      No Longer Available
  • 13
    Screw – Part Number: 1243561
    Screw
    Part Number: 1243561
      No Longer Available
  • 14
    Retainer Ring 1.28 – Part Number: 901782
    Retainer Ring 1.28
    Part Number: 901782
      Special Order
    $6.16
  • 15
    Pulley Kit – Part Number: 5140061-87
    Pulley Kit
    Part Number: 5140061-87
      No Longer Available
  • 16
    Set Screw – Part Number: 1246161
    Set Screw
    Part Number: 1246161
      No Longer Available
  • 17
    V-Belt – Part Number: 901731
    V-Belt
    Part Number: 901731
      No Longer Available
  • 18
    Bushing – Part Number: 901722
    Bushing
    Part Number: 901722
      Special Order
    $6.16
  • 20
    Retaining Ring – Part Number: 901766
    Retaining Ring
    Part Number: 901766
      Special Order
    $6.16
  • 21
    Retaining Ring – Part Number: 901770
    Retaining Ring
    Part Number: 901770
      Special Order
    $6.16
  • 22
    Bearing – Part Number: 901729
    Bearing
    Part Number: 901729
      Special Order
    $31.08
  • 23
    Roll Pin – Part Number: 1246081
    Roll Pin
    Part Number: 1246081
      Special Order
    $12.95
  • 24
    Yoke – Part Number: 901728
    Yoke
    Part Number: 901728
      No Longer Available
  • 25
    Spline – Part Number: 901727
    Spline
    Part Number: 901727
      Special Order
    $31.08
  • 26
    Follower – Part Number: 901765
    Follower
    Part Number: 901765
      No Longer Available
  • 27
    Center Point – Part Number: 5140059-02
    Center Point
    Part Number: 5140059-02
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $12.95
  • 28
    Driving Center – Part Number: 1340946
    Driving Center
    Part Number: 1340946
      No Longer Available
  • 29
    Face Plate – Part Number: 901793
    Face Plate
    Part Number: 901793
      Special Order
    $51.80
  • 30
    Pulley Kit – Part Number: 5140061-87
    Pulley Kit
    Part Number: 5140061-87
      No Longer Available
  • 31
    Key – Part Number: 901720
    Key
    Part Number: 901720
      No Longer Available
  • 32
    Bearing – Part Number: 901721
    Bearing
    Part Number: 901721
      No Longer Available
  • 33
    Washer – Part Number: 901724
    Washer
    Part Number: 901724
      Special Order
    $6.16
  • 34
    Retaining Ring – Part Number: 901725
    Retaining Ring
    Part Number: 901725
      No Longer Available
  • 35
    Retaining Ring – Part Number: 901733
    Retaining Ring
    Part Number: 901733
      No Longer Available
  • 36
    Rubber Pad – Part Number: 901723
    Rubber Pad
    Part Number: 901723
      No Longer Available
  • 37
    Headstock – Part Number: 901742
    Headstock
    Part Number: 901742
      In Stock
    $389.48
  • 38
    Gear Shaft – Part Number: 901743
    Gear Shaft
    Part Number: 901743
      No Longer Available
  • 39
    Retaining Ring – Part Number: 901744
    Retaining Ring
    Part Number: 901744
      Special Order
    $6.16
  • 40
    Plate – Part Number: 901745
    Plate
    Part Number: 901745
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 41
    Screw – Part Number: 1344950
    Screw
    Part Number: 1344950
      No Longer Available
  • 42
    Roll Pin – Part Number: 1246110
    Roll Pin
    Part Number: 1246110
      No Longer Available
  • 43
    Handle – Part Number: 901752
    Handle
    Part Number: 901752
      No Longer Available
  • 44
    Lock Plate – Part Number: 901751
    Lock Plate
    Part Number: 901751
      No Longer Available
  • 45
    Spring – Part Number: 901750
    Spring
    Part Number: 901750
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 46
    Button – Part Number: 901749
    Button
    Part Number: 901749
      Special Order
    $6.16
  • 47
    Spring – Part Number: 901747
    Spring
    Part Number: 901747
      No Longer Available
  • 48
    Mach Screw – Part Number: 1246000
    Mach Screw
    Part Number: 1246000
      No Longer Available
  • 49
    Tube – Part Number: 901748
    Tube
    Part Number: 901748
      Special Order
    $6.82
  • 50
    Cover – Part Number: 901746
    Cover
    Part Number: 901746
      No Longer Available
  • 51
    Hand Wheel – Part Number: 901798
    Hand Wheel
    Part Number: 901798
      Special Order
    $56.51
  • 52
    Screw – Part Number: 901787
    Screw
    Part Number: 901787
      No Longer Available
  • 53
    Indexing Assy – Part Number: 903751
    Indexing Assy
    Part Number: 903751
      No Longer Available
  • 58
    Lock Plate – Part Number: 901753
    Lock Plate
    Part Number: 901753
      No Longer Available
  • 59
    Lock Shaft – Part Number: 901754
    Lock Shaft
    Part Number: 901754
      No Longer Available
  • 60
    Lock Knob – Part Number: 901755
    Lock Knob
    Part Number: 901755
      No Longer Available
  • 62
    Washer – Part Number: 1343533
    Washer
    Part Number: 1343533
      No Longer Available
  • 63
    Wire Clip – Part Number: 901809
    Wire Clip
    Part Number: 901809
      No Longer Available
  • 64
    Wire Sleeve – Part Number: 901808
    Wire Sleeve
    Part Number: 901808
      Special Order
    $6.16
  • 65
    Nut,hex – Part Number: 330015-03
    Nut,hex
    Part Number: 330015-03
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 66
    LockWasher – Part Number: 1310216
    LockWasher
    Part Number: 1310216
      Special Order
    $6.16
  • 67
    Bracket – Part Number: 901799
    Bracket
    Part Number: 901799
      No Longer Available
  • 68
    Hex Head Screw (CMO) – Part Number: 1347781
    Hex Head Screw (CMO)
    Part Number: 1347781
      No Longer Available
  • 69
    Plate – Part Number: 901769
    Plate
    Part Number: 901769
      No Longer Available
  • 70
    Screw – Part Number: 1342455
    Screw
    Part Number: 1342455
      No Longer Available
  • 71
    Retaining Ring – Part Number: 901804
    Retaining Ring
    Part Number: 901804
      No Longer Available
  • 72
    Screw – Part Number: 901806
    Screw
    Part Number: 901806
      No Longer Available
  • 73
    Screw – Part Number: 901805
    Screw
    Part Number: 901805
      No Longer Available
  • 74
    Wiring Plate – Part Number: 901803
    Wiring Plate
    Part Number: 901803
      Special Order
    $6.16
  • 75
    Plate – Part Number: 901802
    Plate
    Part Number: 901802
      Special Order
    $12.95
  • 76
    Cap Screw – Part Number: 491889-00
    Cap Screw
    Part Number: 491889-00
      No Longer Available
  • 77
    Switch Guard – Part Number: 901800
    Switch Guard
    Part Number: 901800
      No Longer Available
  • 78
    Table Saw Switch – Part Number: 489105-00
    Table Saw Switch
    Part Number: 489105-00
    ★★★★★
    ★★★★★
    (94)
      In Stock
    $47.09
  • 78
    Switch – Part Number: 903737
    Switch
    Part Number: 903737
      No Longer Available
  • 79
    Cord – Part Number: 901811
    Cord
    Part Number: 901811
      No Longer Available
  • 80
    Bolt – Part Number: 901781
    Bolt
    Part Number: 901781
      No Longer Available
  • 81
    Ball 14mm – Part Number: 901785
    Ball 14mm
    Part Number: 901785
      No Longer Available
  • 82
    Spring – Part Number: 901786
    Spring
    Part Number: 901786
      No Longer Available
  • 83
    Lock Plate – Part Number: 901783
    Lock Plate
    Part Number: 901783
      No Longer Available
  • 84
    Flat Washer – Part Number: 901784
    Flat Washer
    Part Number: 901784
      No Longer Available
  • 85
    Nut – Part Number: 488811-00
    Nut
    Part Number: 488811-00
      No Longer Available
  • 86
    Roll Pin – Part Number: 1330261
    Roll Pin
    Part Number: 1330261
      No Longer Available
  • 95
    Mach Screw – Part Number: 1246045
    Mach Screw
    Part Number: 1246045
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 96
    Stop Plate – Part Number: 901790
    Stop Plate
    Part Number: 901790
      No Longer Available
  • 97
    Bed – Part Number: 901780
    Bed
    Part Number: 901780
      Special Order
    $592.03
  • 100
    Bolt Eye – Part Number: 901778
    Bolt Eye
    Part Number: 901778
      No Longer Available
  • 101
    Lock Plate – Part Number: 901779
    Lock Plate
    Part Number: 901779
      Special Order
    $25.90
  • 102
    Nut – Part Number: 488811-00
    Nut
    Part Number: 488811-00
      No Longer Available
  • 103
    Retaining Ring – Part Number: 901761
    Retaining Ring
    Part Number: 901761
      Special Order
    $6.16
  • 104
    Base – Part Number: 901763
    Base
    Part Number: 901763
      No Longer Available
  • 105
    Shaft – Part Number: 901764
    Shaft
    Part Number: 901764
      No Longer Available
  • 106
    Sleeve – Part Number: 901759
    Sleeve
    Part Number: 901759
      Special Order
    $6.16
  • 107
    Handle Assy – Part Number: 913044
    Handle Assy
    Part Number: 913044
      No Longer Available
  • 108
    Tool Rest Bracket – Part Number: 901758
    Tool Rest Bracket
    Part Number: 901758
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $75.54
  • 110
    Tool Rest – Part Number: 901756
    Tool Rest
    Part Number: 901756
      No Longer Available
  • 110
    Tool Rest Assy – Part Number: 903735
    Tool Rest Assy
    Part Number: 903735
      No Longer Available
  • 112
    Lock Nut – Part Number: 1343642
    Lock Nut
    Part Number: 1343642
      Special Order
    $6.16
  • 113
    FL Washer – Part Number: 1246140
    FL Washer
    Part Number: 1246140
      No Longer Available
  • 114
    Spring – Part Number: 901757
    Spring
    Part Number: 901757
      No Longer Available
  • 115
    3/8 Ratcheting Lev – Part Number: 909935
    3/8 Ratcheting Lev
    Part Number: 909935
      No Longer Available
  • 116
    Stud – Part Number: 901726
    Stud
    Part Number: 901726
      Special Order
    $7.13
  • 120
    Handle – Part Number: 901771
    Handle
    Part Number: 901771
      Special Order
    $102.51
  • 122
    Soc HD Cap SC – Part Number: 1342125
    Soc HD Cap SC
    Part Number: 1342125
      Special Order
    Minimum Quantity of 2 required
    $6.17
  • 123
    Cap Screw – Part Number: 1246053
    Cap Screw
    Part Number: 1246053
      No Longer Available
  • 124
    Screw – Part Number: 1344933
    Screw
    Part Number: 1344933
      No Longer Available
  • 125
    Plate – Part Number: 903750
    Plate
    Part Number: 903750
      No Longer Available
  • 126
    Tail Stock – Part Number: 901773
    Tail Stock
    Part Number: 901773
      No Longer Available
  • 127
    Handle Assy – Part Number: 913043
    Handle Assy
    Part Number: 913043
      No Longer Available
  • 128
    Stud – Part Number: 901762
    Stud
    Part Number: 901762
      No Longer Available
  • 129
    Retaining Ring – Part Number: 901768
    Retaining Ring
    Part Number: 901768
      No Longer Available
  • 130
    Set Screw – Part Number: 1243303
    Set Screw
    Part Number: 1243303
      No Longer Available
  • 131
    Shaft – Part Number: 901767
    Shaft
    Part Number: 901767
      No Longer Available
  • 132
    Spindle Screw – Part Number: 901774
    Spindle Screw
    Part Number: 901774
      No Longer Available
  • 133
    Quill – Part Number: 901775
    Quill
    Part Number: 901775
      No Longer Available
  • 134
    Live Center – Part Number: 1342071
    Live Center
    Part Number: 1342071
      No Longer Available
  • 135
    Bolt – Part Number: 901776
    Bolt
    Part Number: 901776
      No Longer Available
  • 136
    Quill Scale – Part Number: 903262
    Quill Scale
    Part Number: 903262
      No Longer Available
  • 149
    Warning Label – Part Number: 900924
    Warning Label
    Part Number: 900924
      Special Order
    $6.16
  • 151
    VS Label – Part Number: 903254
    VS Label
    Part Number: 903254
      No Longer Available
  • 153
    Name Plate – Part Number: 903256
    Name Plate
    Part Number: 903256
      Special Order
    $29.67
  • 157A
    DR. Screw – Part Number: 1310016
    DR. Screw
    Part Number: 1310016
      No Longer Available
  • 162
    Knockout Bar – Part Number: 901791
    Knockout Bar
    Part Number: 901791
      No Longer Available
  • 163
    Open-End Wrench – Part Number: 901792
    Open-End Wrench
    Part Number: 901792
      No Longer Available
  • 165
    Warning Label – Part Number: 900924
    Warning Label
    Part Number: 900924
      Special Order
    $6.16
Page B
Page B Diagram and Parts List for Type 1 Delta Lathe
  • 170
    Cap Screw – Part Number: 1246093
    Cap Screw
    Part Number: 1246093
      No Longer Available
  • 172
    Mounting Plate – Part Number: 901813
    Mounting Plate
    Part Number: 901813
      No Longer Available
  • 174
    Washer – Part Number: 488822-00
    Washer
    Part Number: 488822-00
      No Longer Available
  • 175
    Lock Washer – Part Number: 488813-00
    Lock Washer
    Part Number: 488813-00
      No Longer Available
  • 176
    Nut,hex – Part Number: 330015-03
    Nut,hex
    Part Number: 330015-03
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 177
    Screw – Part Number: 1349177
    Screw
    Part Number: 1349177
      No Longer Available
  • 179
    Leg – Part Number: 901812
    Leg
    Part Number: 901812
      No Longer Available
  • 180
    Bracket – Part Number: 901814
    Bracket
    Part Number: 901814
      Special Order
    $27.31
  • 181
    Bracket – Part Number: 901816
    Bracket
    Part Number: 901816
      Special Order
    $41.69
  • 182
    Leg – Part Number: 903746
    Leg
    Part Number: 903746
      No Longer Available
  • 183
    Hardware Pack – Part Number: 903745
    Hardware Pack
    Part Number: 903745
      Special Order
    $31.08

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
