Bosch Laser Level Replacement Parts For Model GRL350HV (3 601 K61 S40)

We Sell Only Genuine Bosch Parts

Popular Parts for Bosch GRL350HV (3 601 K61 S40)

Search Within Model

Browse all Parts Search by Area

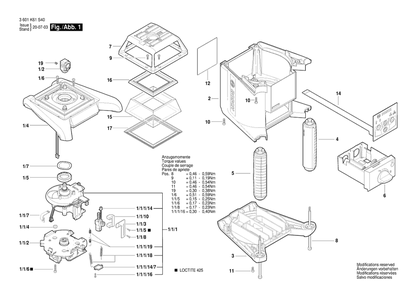

Diagram 1 Diagram and Parts List for GRL350HV 3 601 K61 S40 Bosch Laser Level
Diagram 1

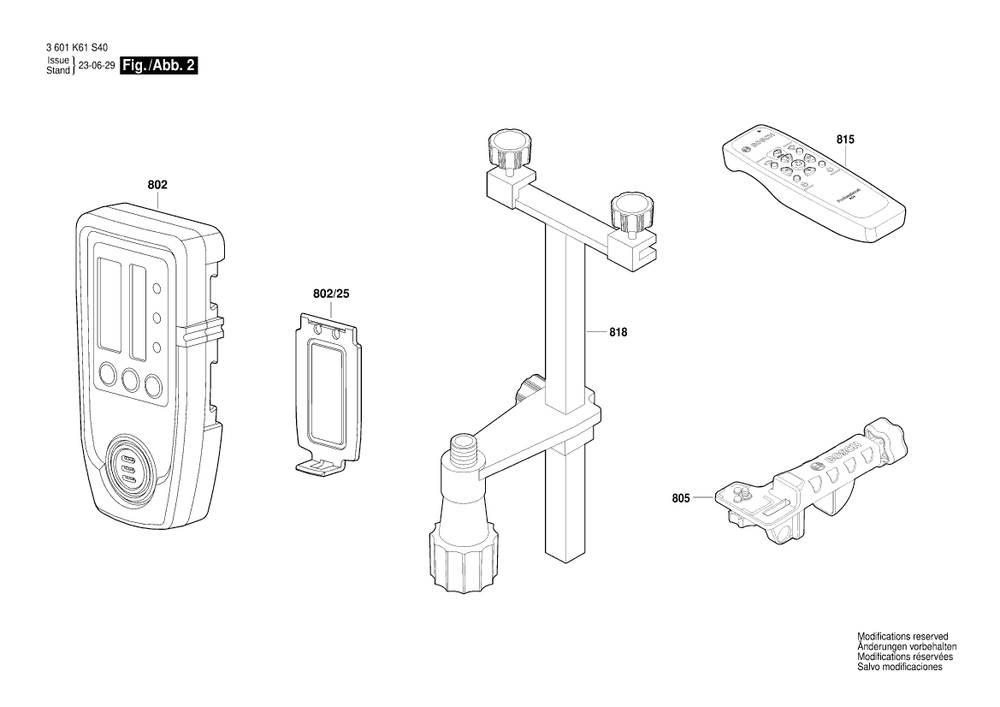

Diagram 2 Diagram and Parts List for GRL350HV 3 601 K61 S40 Bosch Laser Level
Diagram 2
Previous Showing All Parts Next
Diagram 1

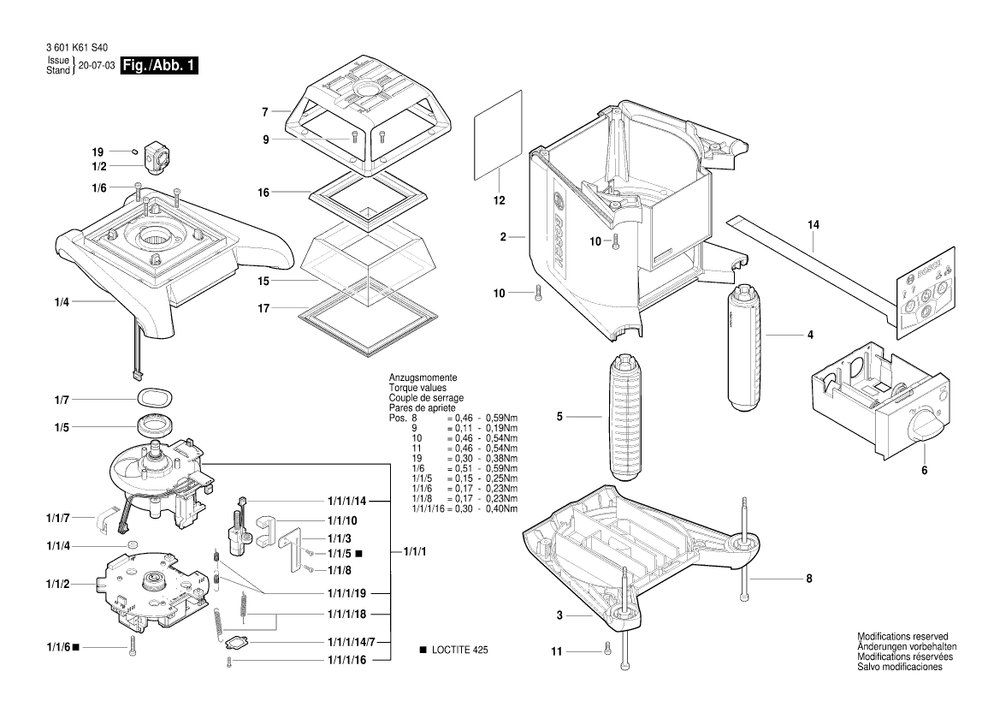

Diagram 1 Diagram and Parts List for GRL350HV 3 601 K61 S40 Bosch Laser Level
  • 1/1/1
    MOTOR HOUSING – Part Number: 16099221BA
    MOTOR HOUSING
    Part Number: 16099221BA
      Special Order
    $148.23
  • 1/1/1/14
    MOTOR ASSEMBLY – Part Number: 1600A01R7V
    MOTOR ASSEMBLY
    Part Number: 1600A01R7V
      Special Order
    $47.82
  • 1/1/1/14/7
    MOTOR PLATE – Part Number: 2610A12302
    MOTOR PLATE
    Part Number: 2610A12302
      Special Order
    $6.16
  • 1/1/1/16
    SCREW – Part Number: 2610A12301
    SCREW
    Part Number: 2610A12301
      Special Order
    $6.16
  • 1/1/1/18
    EXTENSION SPRING – Part Number: 2610A12283
    EXTENSION SPRING
    Part Number: 2610A12283
      Special Order
    $6.16
  • 1/1/1/19
    EXTENSION SPRING – Part Number: 2610A13065
    EXTENSION SPRING
    Part Number: 2610A13065
      Special Order
    $6.16
  • 1/1/2
    ASSEMBLY – Part Number: 16099221EM
    ASSEMBLY
    Part Number: 16099221EM
      Special Order
    $300.57
  • 1/1/3
    ACTUATOR – Part Number: 2610A13397
    ACTUATOR
    Part Number: 2610A13397
      Special Order
    $6.16
  • 1/1/4
    SPECIAL WASHER – Part Number: 2610A12269
    SPECIAL WASHER
    Part Number: 2610A12269
      Special Order
    $6.16
  • 1/1/5
    HEX SOCKET CAP SCREW M2 X 6 – Part Number: 2610A12272
    HEX SOCKET CAP SCREW M2 X 6
    Part Number: 2610A12272
      Special Order
    $6.16
  • 1/1/7
    SCREW – Part Number: 2610A12301
    SCREW
    Part Number: 2610A12301
      Special Order
    $6.16
  • 1/1/7
    FLEXIBLE PCB 6 COND 51MM – Part Number: 2610A12359
    FLEXIBLE PCB 6 COND 51MM
    Part Number: 2610A12359
      Special Order
    $6.16
  • 1/1/8
    SCREW – Part Number: 2610A12301
    SCREW
    Part Number: 2610A12301
      Special Order
    $6.16
  • 1/1/10
    SLIDER – Part Number: 2610A13399
    SLIDER
    Part Number: 2610A13399
      Special Order
    $6.16
  • 1/2
    SUPPORT – Part Number: 16099221JG
    SUPPORT
    Part Number: 16099221JG
      Special Order
    $86.44
  • 1/4
    ASSEMBLY – Part Number: 16099221EP
    ASSEMBLY
    Part Number: 16099221EP
      Special Order
    $80.74
  • 1/5
    BALL BUSHING – Part Number: 2610A15789
    BALL BUSHING
    Part Number: 2610A15789
      Special Order
    $6.16
  • 1/6
    HEX SOCKET CAP SCREW M3 X 16 – Part Number: 2610A12284
    HEX SOCKET CAP SCREW M3 X 16
    Part Number: 2610A12284
      Special Order
    $6.16
  • 1/7
    Wave Spring – Part Number: 2610A14200
    Wave Spring
    Part Number: 2610A14200
      No Longer Available
  • 2
    HOUSING – Part Number: 16099221F7
    HOUSING
    Part Number: 16099221F7
      Special Order
    $54.87
  • 3
    HOUSING BOTTOM ASSEMBLY – Part Number: 2610A12957
    HOUSING BOTTOM ASSEMBLY
    Part Number: 2610A12957
      Special Order
    $31.58
  • 4
    HANDLE RIGHT – Part Number: 2610A12464
    HANDLE RIGHT
    Part Number: 2610A12464
      Special Order
    $24.55
  • 5
    HANDLE LEFT – Part Number: 2610A12309
    HANDLE LEFT
    Part Number: 2610A12309
      Special Order
    $19.56
  • 6
    BATTERY BOX ALKALINE ASSEMBLY – Part Number: 2610A12327
    BATTERY BOX ALKALINE ASSEMBLY
    Part Number: 2610A12327
      In Stock
    $21.96
  • 7
    CAGE – Part Number: 16099221EX
    CAGE
    Part Number: 16099221EX
      Special Order
    $35.06
  • 8
    THREADED BOLT HEX SOCKET M3 X – Part Number: 2610A12310
    THREADED BOLT HEX SOCKET M3 X
    Part Number: 2610A12310
      Special Order
    $6.16
  • 9
    HEX SOCKET HEAD CAP SCREW M2.5 – Part Number: 2610A12348
    HEX SOCKET HEAD CAP SCREW M2.5
    Part Number: 2610A12348
      Special Order
    $6.16
  • 10
    HEX SOCKET HEAD CAP SCREW M3 X – Part Number: 2610A12459
    HEX SOCKET HEAD CAP SCREW M3 X
    Part Number: 2610A12459
      Special Order
    $6.16
  • 11
    HEX SOCKET HEAD CAP SCREW M3 X – Part Number: 2610A12460
    HEX SOCKET HEAD CAP SCREW M3 X
    Part Number: 2610A12460
      Special Order
    $6.16
  • 12
    Nameplate – Part Number: 160111A7JL
    Nameplate
    Part Number: 160111A7JL
      No Longer Available
  • 14
    KEYBOARD – Part Number: 1600A019FR
    KEYBOARD
    Part Number: 1600A019FR
      Special Order
    $31.58
  • 15
    LMH WINDOW ASSEMBLY – Part Number: 2610A06622
    LMH WINDOW ASSEMBLY
    Part Number: 2610A06622
      Special Order
    $62.59
  • 16
    TOP GASKET – Part Number: 2610A13364
    TOP GASKET
    Part Number: 2610A13364
      Special Order
    $12.97
  • 17
    BOTTOM GASKET – Part Number: 2610A13365
    BOTTOM GASKET
    Part Number: 2610A13365
      Special Order
    $12.97
  • 19
    SET SCREW – Part Number: 2610A12270
    SET SCREW
    Part Number: 2610A12270
      Special Order
    $6.16
Diagram 2
Diagram 2 Diagram and Parts List for GRL350HV 3 601 K61 S40 Bosch Laser Level
