DeWALT Jig Saw Replacement Parts For Model DW317K-AR (Type 1)

We Sell Only Genuine DeWALT Parts

Popular Parts for DW317K-AR

Search Within Model

Questions & Answers for DeWALT DW317K-AR
Browse all Parts Search by Area
Default Diagram and Parts List for Type 1 DeWALT Jig Saw
Default
Previous Showing All Parts Next
Default

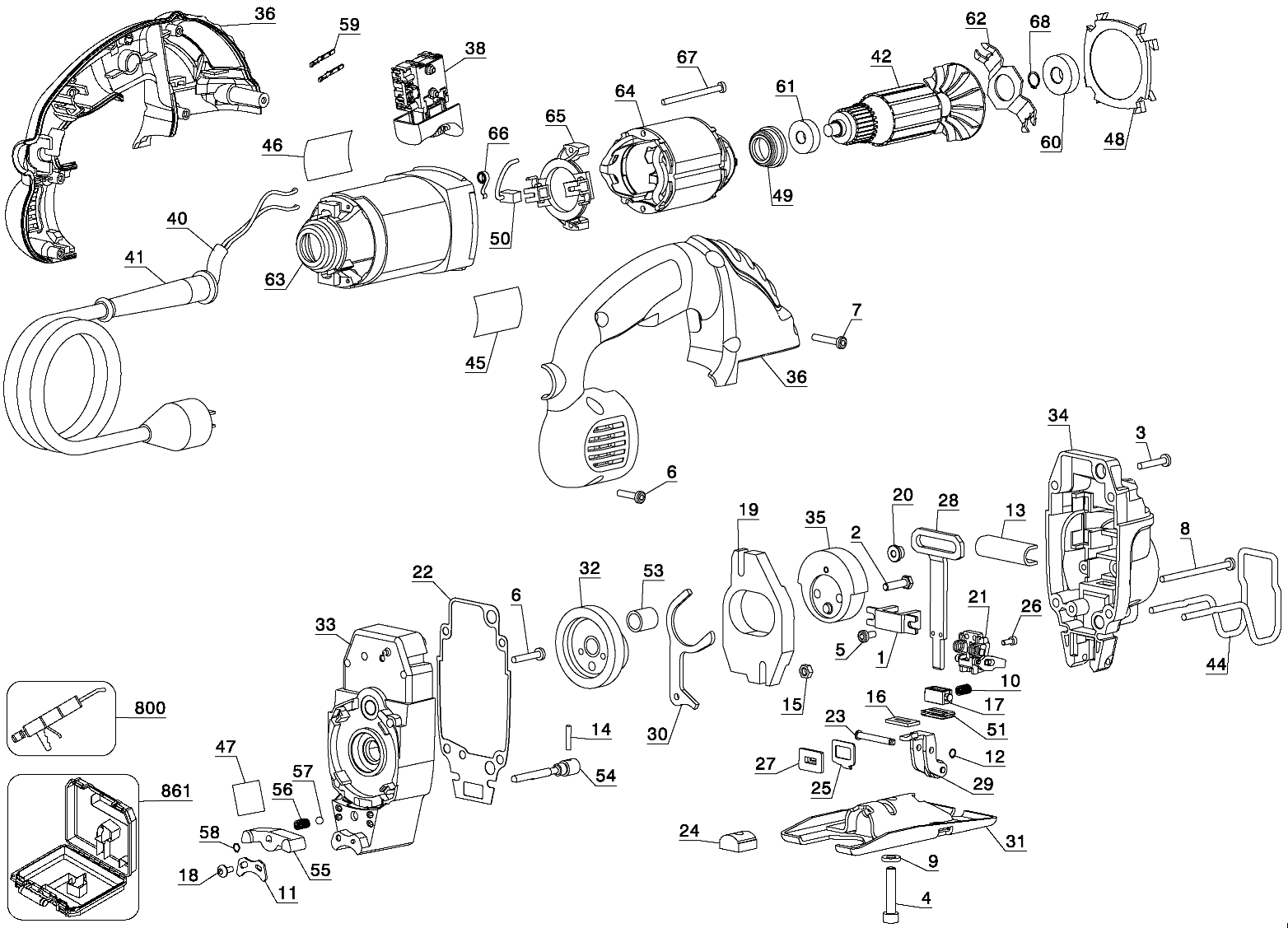

Default Diagram and Parts List for Type 1 DeWALT Jig Saw
  • 1
    Bearing Carrier – Part Number: 627380-00
    Bearing Carrier
    Part Number: 627380-00
      Special Order
    $5.95
  • 2
    Screw – Part Number: 098022-26
    Screw
    Part Number: 098022-26
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 3
    Screw – Part Number: 330045-08
    Screw
    Part Number: 330045-08
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 4
    Screw – Part Number: 949701-13
    Screw
    Part Number: 949701-13
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 5
    Screw – Part Number: 330045-45
    Screw
    Part Number: 330045-45
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 330019-14
    Screw
    Part Number: 330019-14
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 7
    Torx Screw – Part Number: 330019-13
    Torx Screw
    Part Number: 330019-13
    ★★★★★
    ★★★★★
    (4)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 8
    Screw,Torx – Part Number: 330019-27
    Screw,Torx
    Part Number: 330019-27
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 9
    Washer – Part Number: 098198-05
    Washer
    Part Number: 098198-05
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 10
    Spring, Comp. – Part Number: 586646-00
    Spring, Comp.
    Part Number: 586646-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 11
    Quadrant – Part Number: 449977-00
    Quadrant
    Part Number: 449977-00
      Special Order
    $5.95
  • 12
    Ring – Part Number: 133825-00
    Ring
    Part Number: 133825-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 13
    Felt Oiler – Part Number: 626990-00
    Felt Oiler
    Part Number: 626990-00
      Special Order
    $5.95
  • 14
    Pin – Part Number: 098185-20
    Pin
    Part Number: 098185-20
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 15
    Nut,hex – Part Number: N497538
    Nut,hex
    Part Number: N497538
      In Stock
    $5.95
  • 16
    Felt Seal – Part Number: 582263-00
    Felt Seal
    Part Number: 582263-00
      In Stock
    $5.95
  • 17
    Guide Bushing – Part Number: 582259-00
    Guide Bushing
    Part Number: 582259-00
      In Stock
    $5.95
  • 18
    Screw – Part Number: 080164-00
    Screw
    Part Number: 080164-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 19
    Weight – Part Number: 133761-00
    Weight
    Part Number: 133761-00
      Special Order
    $14.50
  • 20
    Roller – Part Number: 620203-01
    Roller
    Part Number: 620203-01
      In Stock
    $5.95
  • 21
    Conversion Kit – Part Number: N497425
    Conversion Kit
    Part Number: N497425
      No Longer Available
  • 22
    Gasket – Part Number: 623489-00
    Gasket
    Part Number: 623489-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 23
    Pin – Part Number: 133820-00
    Pin
    Part Number: 133820-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 24
    Clamp – Part Number: 133750-00
    Clamp
    Part Number: 133750-00
      In Stock
    $5.95
  • 25
    Shield – Part Number: 133751-00
    Shield
    Part Number: 133751-00
      Special Order
    $5.95
  • 26
    Screw – Part Number: 370167-00
    Screw
    Part Number: 370167-00
    ★★★★★
    ★★★★★
    (4)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 27
    Seal – Part Number: 133755-00
    Seal
    Part Number: 133755-00
      Special Order
    $5.95
  • 28
    Conversion Kit – Part Number: N497425
    Conversion Kit
    Part Number: N497425
      No Longer Available
  • 29
    Bell Crank – Part Number: 623190-00
    Bell Crank
    Part Number: 623190-00
    ★★★★★
    ★★★★★
    (2)
      On Order
    $13.48
  • 30
    Fork – Part Number: 133799-00
    Fork
    Part Number: 133799-00
      In Stock
    $5.95
  • 31
    Shoe – Part Number: 133770-00
    Shoe
    Part Number: 133770-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $17.98
  • 32
    Gear and Bearing – Part Number: 133827-02SV
    Gear and Bearing
    Part Number: 133827-02SV
      In Stock
    $38.11
  • 33
    Gear Case Assembly – Part Number: 625341-00
    Gear Case Assembly
    Part Number: 625341-00
      No Longer Available
  • 34
    Conversion Kit – Part Number: N497425
    Conversion Kit
    Part Number: N497425
      No Longer Available
  • 35
    Crank Plate – Part Number: 623201-00SV
    Crank Plate
    Part Number: 623201-00SV
      In Stock
    $15.07
  • 36
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 38
    SWITCH KIT – Part Number: 5140110-70
    SWITCH KIT
    Part Number: 5140110-70
      No Longer Available
  • 40
    CORD SET – Part Number: 330122-56
    CORD SET
    Part Number: 330122-56
      No Longer Available
  • 41
    Electric Drill Cord Protector – Part Number: 330005-01
    Electric Drill Cord Protector
    Part Number: 330005-01
      In Stock
    $10.32
  • 42
    ARMATURE – Part Number: 618805-01SV
    ARMATURE
    Part Number: 618805-01SV
      No Longer Available
  • 44
    Wire Guard – Part Number: 625260-00
    Wire Guard
    Part Number: 625260-00
      Special Order
    $5.95
  • 45
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 46
    Id Label – Part Number: 395047-00
    Id Label
    Part Number: 395047-00
      Special Order
    $5.95
  • 47
    Label, Instr. – Part Number: 609729-00
    Label, Instr.
    Part Number: 609729-00
      No Longer Available
  • 48
    Baffle, Fan – Part Number: 445876-00
    Baffle, Fan
    Part Number: 445876-00
      Special Order
    $5.95
  • 49
    Rubber Cup – Part Number: 445217-01
    Rubber Cup
    Part Number: 445217-01
      In Stock
    $5.95
  • 50
    Brush And Lead – Part Number: 445861-30
    Brush And Lead
    Part Number: 445861-30
      In Stock
    $5.95
  • 51
    Seal – Part Number: 582262-00
    Seal
    Part Number: 582262-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 53
    Needle Bearing – Part Number: 330004-06
    Needle Bearing
    Part Number: 330004-06
      On Order
    $5.95
  • 54
    Rod,Control – Part Number: 384199-00
    Rod,Control
    Part Number: 384199-00
      Special Order
    $5.95
  • 55
    Knob – Part Number: 448809-00
    Knob
    Part Number: 448809-00
      In Stock
    $5.95
  • 56
    Spring – Part Number: 604892-00
    Spring
    Part Number: 604892-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 57
    Ball – Part Number: 000475-00
    Ball
    Part Number: 000475-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 58
    Ring,Retaining – Part Number: 384198-00
    Ring,Retaining
    Part Number: 384198-00
      Special Order
    $5.95
  • 59
    Terminal – Part Number: 449192-00
    Terminal
    Part Number: 449192-00
      Special Order
    $5.95
  • 60
    Ball Bearing – Part Number: 605040-15
    Ball Bearing
    Part Number: 605040-15
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $8.77
  • 61
    Ball Bearing – Part Number: 330003-04
    Ball Bearing
    Part Number: 330003-04
      No Longer Available
  • 62
    BRG. Retainer – Part Number: 445874-00
    BRG. Retainer
    Part Number: 445874-00
      Special Order
    $5.95
  • 63
    Case,field – Part Number: 445857-03
    Case,field
    Part Number: 445857-03
      In Stock
    $13.10
  • 64
    FIELD – Part Number: 618913-01SV
    FIELD
    Part Number: 618913-01SV
      No Longer Available
  • 65
    RING,BRUSH – Part Number: 449899-05
    RING,BRUSH
    Part Number: 449899-05
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $7.17
  • 66
    Brush Spring – Part Number: 445860-00
    Brush Spring
    Part Number: 445860-00
    ★★★★★
    ★★★★★
    (5)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 67
    Screw – Part Number: 445880-00
    Screw
    Part Number: 445880-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 68
    Ring, Retaining – Part Number: 444793-00
    Ring, Retaining
    Part Number: 444793-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 800
    Grease,32 Oz. – Part Number: 283484-01
    Grease,32 Oz.
    Part Number: 283484-01
      Special Order
    $163.37
  • 800
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 861
    Kit Box – Part Number: 393455-00
    Kit Box
    Part Number: 393455-00
      In Stock
    $57.35
