DeWALT Cordless Jigsaw Jig Saw Replacement Parts For Model DCS334BR (Type 1)

We Sell Only Genuine DeWALT Parts

Popular Parts for DCS334BR

Search Within Model

Browse all Parts Search by Area

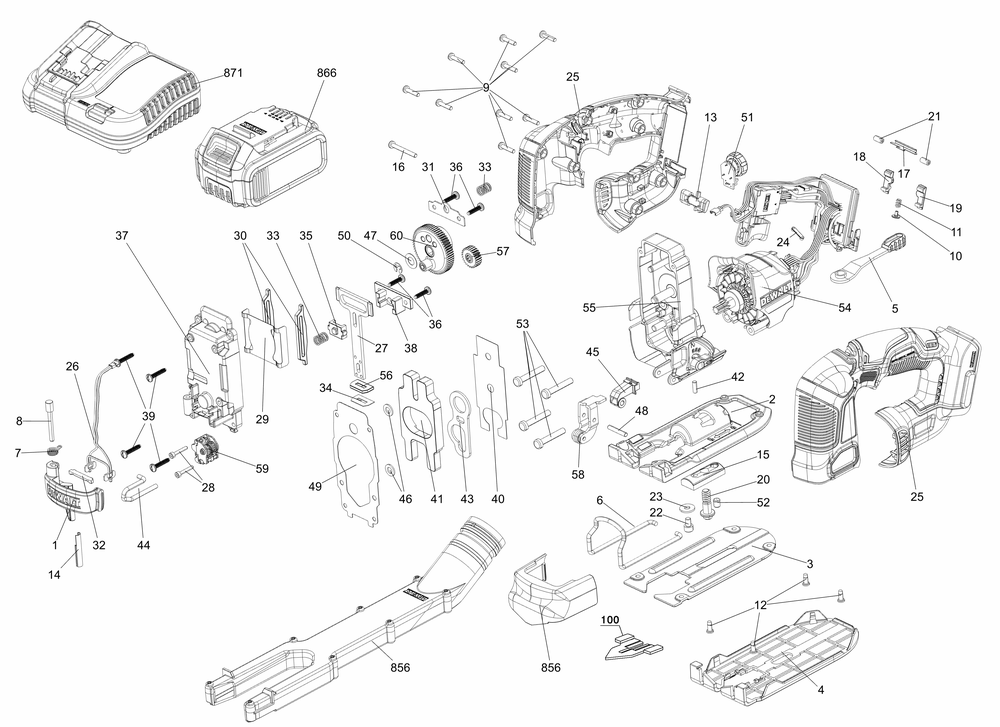

Diagram Diagram and Parts List for Type 1 DeWALT Jig Saw
Diagram
Previous Showing All Parts Next
Diagram
Diagram Diagram and Parts List for Type 1 DeWALT Jig Saw
  • 1
    Clamp – Part Number: N565505
    Clamp
    Part Number: N565505
      In Stock
    $9.18
  • 2
    Shoe – Part Number: N527629
    Shoe
    Part Number: N527629
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $16.22
  • 3
    Plate, Shoe – Part Number: N555231
    Plate, Shoe
    Part Number: N555231
      In Stock
    $9.66
  • 4
    Plate, Sole – Part Number: N548480
    Plate, Sole
    Part Number: N548480
      In Stock
    $6.16
  • 5
    Clamp Lever – Part Number: N522017
    Clamp Lever
    Part Number: N522017
      No Longer Available
  • 6
    Guard – Part Number: N523099
    Guard
    Part Number: N523099
      In Stock
    $6.16
  • 7
    Spring – Part Number: N515119
    Spring
    Part Number: N515119
      No Longer Available
  • 8
    Pin – Part Number: N524855
    Pin
    Part Number: N524855
      No Longer Available
  • 9
    Screw – Part Number: 330019-03
    Screw
    Part Number: 330019-03
    ★★★★★
    ★★★★★
    (2)
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 10
    Mount- Spring – Part Number: N091479
    Mount- Spring
    Part Number: N091479
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 11
    Spring Terminal Block Tension – Part Number: N102647
    Spring Terminal Block Tension
    Part Number: N102647
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 12
    Flat Head Screw – Part Number: N056875
    Flat Head Screw
    Part Number: N056875
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 13
    Lock Off Button – Part Number: N544264
    Lock Off Button
    Part Number: N544264
      Special Order
    $6.16
  • 14
    Plate – Part Number: N548918
    Plate
    Part Number: N548918
      No Longer Available
  • 15
    Clamp Plate – Part Number: N516006
    Clamp Plate
    Part Number: N516006
      No Longer Available
  • 16
    Screw – Part Number: 330019-06
    Screw
    Part Number: 330019-06
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 17
    PLATE – Part Number: N467560
    PLATE
    Part Number: N467560
      In Stock
    $6.16
  • 18
    HANDLE INSERT – Part Number: N438438
    HANDLE INSERT
    Part Number: N438438
      In Stock
    $6.16
  • 19
    HANDLE INSERT – Part Number: N438439
    HANDLE INSERT
    Part Number: N438439
      In Stock
    $6.16
  • 20
    Bolt – Part Number: 582826-00
    Bolt
    Part Number: 582826-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 21
    RUBBER PLUG – Part Number: N487311
    RUBBER PLUG
    Part Number: N487311
      No Longer Available
  • 22
    Bolt – Part Number: N595379
    Bolt
    Part Number: N595379
      No Longer Available
  • 23
    Washer – Part Number: N595377
    Washer
    Part Number: N595377
      No Longer Available
  • 24
    CAP – Part Number: N261987
    CAP
    Part Number: N261987
      No Longer Available
  • 25
    Housings – Part Number: N567102
    Housings
    Part Number: N567102
      No Longer Available
  • 26
    Led – Part Number: N518314
    Led
    Part Number: N518314
      Special Order
    $6.16
  • 27
    Recip Shaft – Part Number: N499406
    Recip Shaft
    Part Number: N499406
      No Longer Available
  • 28
    Bolt – Part Number: 582837-00
    Bolt
    Part Number: 582837-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 29
    Guide – Part Number: N539623
    Guide
    Part Number: N539623
      No Longer Available
  • 30
    Guide – Part Number: N539622
    Guide
    Part Number: N539622
      No Longer Available
  • 31
    Bearing – Part Number: N539624
    Bearing
    Part Number: N539624
      No Longer Available
  • 32
    Retainer – Part Number: N543121
    Retainer
    Part Number: N543121
      No Longer Available
  • 33
    Spring – Part Number: N543918
    Spring
    Part Number: N543918
      No Longer Available
  • 34
    Dust Seal – Part Number: N579198
    Dust Seal
    Part Number: N579198
      No Longer Available
  • 35
    Bearing, Lower – Part Number: N573337
    Bearing, Lower
    Part Number: N573337
      No Longer Available
  • 36
    Screw – Part Number: 330045-06
    Screw
    Part Number: 330045-06
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 37
    Gearcase – Part Number: N561929
    Gearcase
    Part Number: N561929
      No Longer Available
  • 38
    Bearing – Part Number: N500477
    Bearing
    Part Number: N500477
      No Longer Available
  • 39
    Screw M4x20 T20 – Part Number: 330045-07
    Screw M4x20 T20
    Part Number: 330045-07
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 40
    Wear Plate – Part Number: N509093
    Wear Plate
    Part Number: N509093
      No Longer Available
  • 41
    Connterweight – Part Number: N499205
    Connterweight
    Part Number: N499205
      No Longer Available
  • 42
    Pin – Part Number: N516272
    Pin
    Part Number: N516272
      No Longer Available
  • 43
    Actuator – Part Number: N509087
    Actuator
    Part Number: N509087
      No Longer Available
  • 44
    Wire Guard – Part Number: N547459
    Wire Guard
    Part Number: N547459
      No Longer Available
  • 45
    Nozzle – Part Number: N504498
    Nozzle
    Part Number: N504498
      No Longer Available
  • 46
    Washer – Part Number: N563127
    Washer
    Part Number: N563127
      No Longer Available
  • 47
    Washer – Part Number: 582829-00
    Washer
    Part Number: 582829-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 48
    PIN SA – Part Number: NA124855
    PIN SA
    Part Number: NA124855
      Special Order
    $15.71
  • 48
    Pin – Part Number: 330041-29
    Pin
    Part Number: 330041-29
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 49
    Gasket – Part Number: N514407
    Gasket
    Part Number: N514407
      No Longer Available
  • 50
    Clip – Part Number: 571181-00
    Clip
    Part Number: 571181-00
      On Order
    $6.16
  • 51
    Variable Speed Contr – Part Number: N545416
    Variable Speed Contr
    Part Number: N545416
      In Stock
    $10.67
  • 52
    Plunger – Part Number: 584686-00
    Plunger
    Part Number: 584686-00
      In Stock
    Minimum Quantity of 2 required
    $6.42
  • 53
    Screw – Part Number: 330019-21
    Screw
    Part Number: 330019-21
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 54
    Motor Module – Part Number: N632683
    Motor Module
    Part Number: N632683
      No Longer Available
  • 55
    Gearcase, With Pins – Part Number: N723994
    Gearcase, With Pins
    Part Number: N723994
      No Longer Available
  • 56
    Seal Sa – Part Number: N723984
    Seal Sa
    Part Number: N723984
      No Longer Available
  • 57
    Gear – Part Number: N505401
    Gear
    Part Number: N505401
      No Longer Available
  • 57
    Gear, Idler And Bearing – Part Number: N723986
    Gear, Idler And Bearing
    Part Number: N723986
      No Longer Available
  • 58
    Support – Part Number: N723988
    Support
    Part Number: N723988
      On Order
    $14.30
  • 59
    Blade Clamp – Part Number: N723991
    Blade Clamp
    Part Number: N723991
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $20.62
  • 60
    Gear, Output – Part Number: N723993
    Gear, Output
    Part Number: N723993
      No Longer Available
  • 100
    Device,anti.spl – Part Number: 402140-00
    Device,anti.spl
    Part Number: 402140-00
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.50
  • 700
    Rating Plate – Part Number: N572752
    Rating Plate
    Part Number: N572752
      No Longer Available
  • 701
    Label – Part Number: N581733
    Label
    Part Number: N581733
      No Longer Available
  • 856
    Blade Pack – Part Number: N536023
    Blade Pack
    Part Number: N536023
      In Stock
    $8.89
  • 856
    Dust Shield – Part Number: N575480
    Dust Shield
    Part Number: N575480
      In Stock
    $6.16
  • 856
    Dust Chute Assy, Dcs334/dcs335 – Part Number: N564892
    Dust Chute Assy, Dcs334/dcs335
    Part Number: N564892
      In Stock
    $13.34
  • 856
    Jig Saw Blade – Part Number: N515525
    Jig Saw Blade
    Part Number: N515525
      In Stock
    $6.16
  • 861
    Kitbox – Part Number: N577969
    Kitbox
    Part Number: N577969
      In Stock
    $58.56
  • 866
    Battery Pack20v Max 5.0ah Socn – Part Number: DCB205
    Battery Pack20v Max 5.0ah Socn
    Part Number: DCB205
      Special Order
    $219.96
  • 871
    Charger – Part Number: DCB107
    Charger
    Part Number: DCB107
      No Longer Available
  • 900
    SPRING CLIP – Part Number: N562695
    SPRING CLIP
    Part Number: N562695
      Special Order
    $6.16
